INSTRUKCJA OBSŁUGI KV-21FT1K SONY

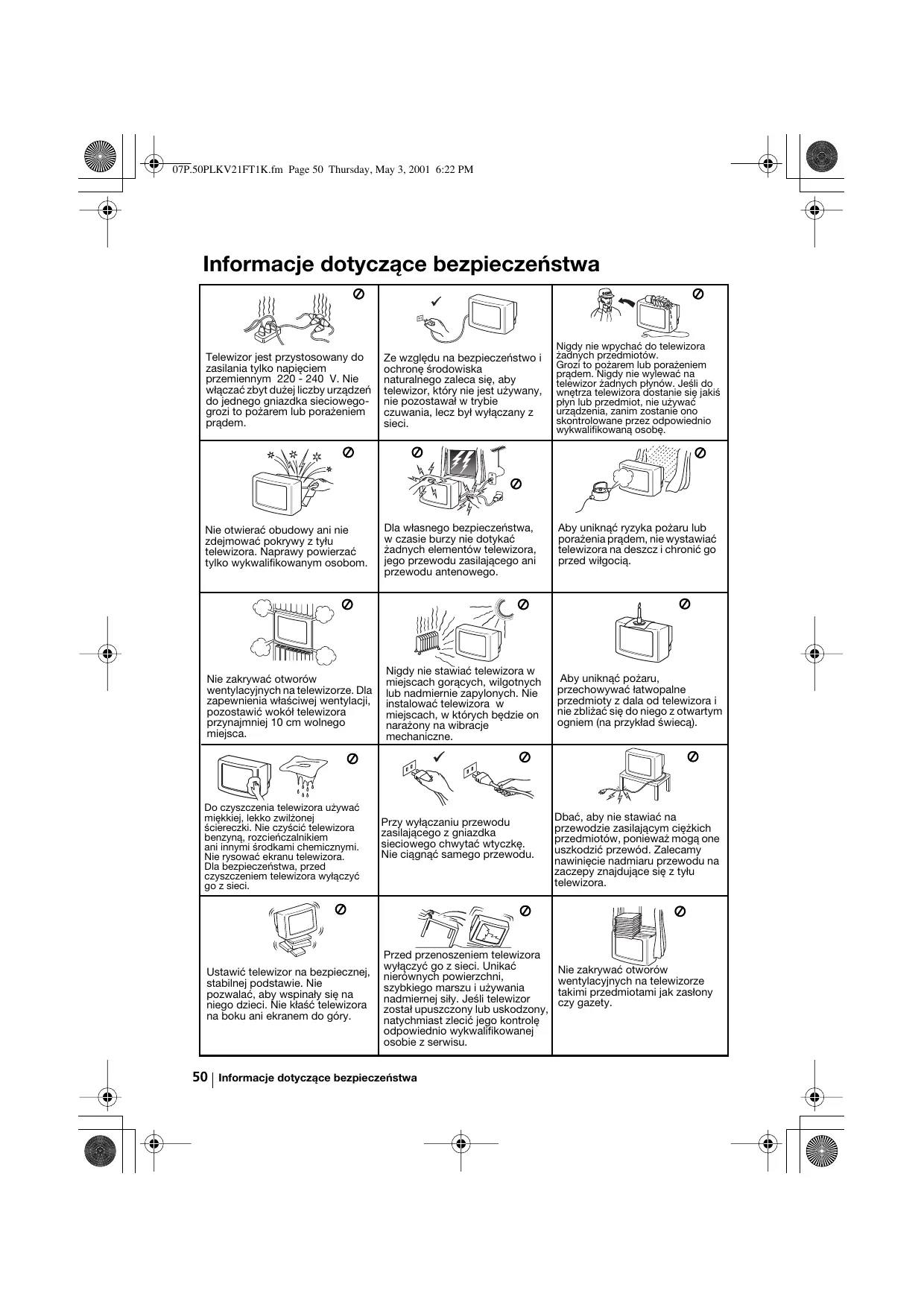

Informacje dotyczące bezpieczeństwa

∅Telewizor jest przystosowany do zasilania tylko napięciem przemiennym 220 - 240 V. Nie włączać zbyt dużej liczby urządzeń do jednego gniazdka sieciowego-grozi to pozarem lub porażeniem prądem.	Ze względu na bezpieczeństwo i ochronę środowiska naturalnego zaleca się, aby telewizor, który nie jest używany, nie pozostał w trybie czuwania, lecz był wyłączany z sieci.	∅Nigdy nie wpychać do telewizora żadnych przedmiotów.Grozi to pożarem lub porażeniem prądem. Nigdy nie wylewać na telewizor żadnych płynów. Jeśli do wnętrza telewizora dostanie się jakiś płyn lub przedmiot, nie używać urządzenia, zanim zostanie ono skontrolowane przez odpowiednio wykwalifikowaną osobę.
∅Nie otwierać obudowy ani nie zdejmować pokrywy z tyłu telewizora. Naprawy powierzać tylko wykwalifikowanym osobom.	Dla własnego bezpieczeństwa, w czasie burzy nie dotykać żadnych elementów telewizora, jego przewodu zasilającego ani przewodu antenowego.	Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiać telewizora na deszcz i chronić go przed wiłgocią.
∅Nie zakrywać otworów wentylacyjnych na telewizorze. Dla zapewnienia właściwej wentylacji, pozostawić wokół telewizora przynajmniej 10 cm wolnego miejsca.	∅Nigdy nie stawiać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych. Nie instalować telewizora w miejscach, w których będzie on narażony na wibracje mechaniczne.	∅Aby uniknąć pożaru, przechowywać łatwopalne przedmioty z dała od telewizora i nie zbliżać się do niego z otwartym ogniem (na przykład świeca).
∅Do czyszczenia telewizora używać miękkiej, lekko zwilżonej ściereczki. Nie czyścić telewizora benzyną, rozcieńczalnikiem ani innymi środkami chemicznymi. Nie rysować ekranu telewizora. Dla bezpieczeństwa, przed czyszczeniem telewizora wyłączyć go z sieci.	Przy wyłączaniu przewodu zasilającego z gniazdka sieciowego chwytać wtyczkę. Nie ciągnąć samego przewodu.	∅Dbać, aby nie stawiać na przewodzie zasilającym ciężkich przedmiotów, ponieważ mogą one uszkodzić przewód. Zalecamy nawinięcie nadmiaru przewodu na zaczepy znajdujące się z tyłu telewizora.
∅Ustawić telewizor na bezpiecznej, stabilnej podstawie. Nie pozwalać, aby wpinały się na niego dzieci. Nie kłaść telewizora na boku ani ekranem do góry.	∅Przed przenoszeniem telewizora wyłączyć go z sieci. Unikać nierównych powierzchni, szybkiego marszu i używania nadmiernej siły. Jeśli telewizor został upuszczony lub uskodzony, natychmiast zlecić jego kontrolę odpowiednio wykwalifikowanej osobie z serwisu.	∅Nie zakrywać otworów wentylacyjnych na telewizorze takimi przedmiotami jak zasłony czy gazety.

Wprowadzenie

Dziękujemy za wybór telewizora kolorowego Sony z Płaskim Ekranem FD Trinitron.

Przed rozpoczęciem użytkowania telewizora, wskazane jest wnikliwe zapoznanie się z niniejszą instrukcją obsługi i zachowanie jej do wykorzystania w przyszłości.

- Symbole używane w niniejszej instrukcji obsługi:

• Potencjalne niebezpieczeństwo.
- Ważna informacja.
• Informacja o działaniu.
•1,2... Kolejność realizacji instrukcji.
- Zaznaczone na pilocie przyciski wskazują przyciski które należy nacisnąć w celu wykonania poszczególnych funkcji.
• Informacja o wyniku operacji.

Spis treści

Informacje dotyczące bezpieczeństwa....50

Wprowadzenie ....51

Opis ogólny

Ogólny przegląd przycisków pilota do zdalnego 52

Ogólny przegląd przycisków telewizora ....53

Podłączenie telewizora

Wkładanie baterii do pilota ....53

Podłączanie anteny i magnetowidu ....53

Pierwsze uruchomienie telewizora

Włączanie telewizora i automatyczne programowanie ....54

System menu na ekranie

Wprowadzenie do systemu menu na ekranie....56

Krótki przewodnik po systemie menu ....56

Telegazeta 62

Informacje dodatkowe

Podłączanie dodatkowych urządzeń 63

Zastosowanie dodatkowych urządzeń 63

Dane techniczne 64

Rozwiązywanie problemów 65

Ogólny przegląd przycisków pilota do zdalnego

Wyłączanie dźwięku

Naciśnij go by wyłączyć dźwięk Ponownie go naciśnij by włączyć dźwięk.

Wyświetlanie informacji na ekranie

Naciśnij go by wszystkie wskaźniki pojawiły się na ekranie. Ponownie go naciśnij by zniknęły.

Wybór kanału

Naciskaj je by wybrać kanał.

W przypadku kanałów o numerze \ dwucyfrowym, np. 23, naciśnij najpierw -/—, a następnie przyciski numeryczne 2 i 3.

W przypadku popełnienia pomyłki podczas wprowadzania pierwszej cyfry dokończ operację wprowadzania drugiej (od 0 do 9), a następnie powtórz całą operację.

Wybór Trybu TV

Naciśnij go by telegazeta znikneła z ekranu lub by wyłączyć wejście video.

Wybór telegazety

Naciśnij go by telegazeta pojawiła się na ekranie.

Przycisk ten działa wyłącznie w trybie telegazety. Funkcja ♪ przypisana temu przyciskowi nie jest dostępna w niniejszym telewizorze.

Wybór trybu obrazu

Kilkakrotnie go naciśnij by zmienić tryb obrazu.

Regulacja głośności

Naciśnij go by naregulować głośność telewizora.

Przycisk ten działa wyłącznie w trybie telegazety. Funkcja 📋 przypisana temu przyciskowi nie jest dostępna w niniejszym telewizorze.

Wybór kanałów

Naciśnij go by wybrać poprzedni lub następny kanał.

Czasowe wyłączenie telewizora

Naciśnij go by czasowo wyłączyć telewizor (zostanie wyświetlony wskaźnik trybu czuwania 📍). Naciśnij go ponownie by włączyć telewizor pozostający w trybie czuwania (standby).

Dla oszczędności energii wskazane jest całkowite wyłączenie telewizora gdy się go nie używa.

Jeśli w ciągu 15 minut nie ma sygnału telewizyjnego ani też nie zostanie naciśnięty żaden przycisk, telewizor automatycznie przełączy się na tryb czuwania (standby)

Wybór sygnału wejściowego

Naciskaj go aż symbol żądanego źródła sygnału pojawi się na ekranie.

Powrót do ostatniego wybranego kanału

Naciśnij go by powrócić do poprzednio wybranego kanału (uprzednio wybrany kanał powinien być wcześniej widoczny na ekranie przez przynajmniej 5 sekund).

Wyświetlanie menu

Naciśnij go by na ekranie pojawiło się menu funkcji. Naciśnij go ponownie by usunąć menu z ekranu i by pojawił się normalny obraz tel- ewizyjny.

Przyciski opcji menu

•Gdy MENU jest na ekranie:

♠ Przejść na wyższy poziom.
Przejść na niższy poziom.
Przejść do poprzedniego menu lub poprzedniej opcji.
Przejść do następnego menu lub następnej opcji.

OK Potwierdzić wybór opcji.

• Gdy MENU nie ma na ekranie: OK Wyświetla całą listę kanałów. Wybierz kanał naciskając ↓ lub

♠, a następnie, naciśnij OK by oglądać wybrany kanał.

Wybór formatu ekranu

Naciśnij go by zmienić format ekranu: 4:3 dla obrazu konwencjonalnego lub 16:9 dla odtworzenia ekranu szerokiego.

Wszystkie przyciski kolorowe służą nie tylko do regulacji telewizora, ale też do obsługi telegazety. Szersza informacja o ich funkcjach znajduje się w rozdziale «Telegazeta» niniejszej instrukcji obsługi.

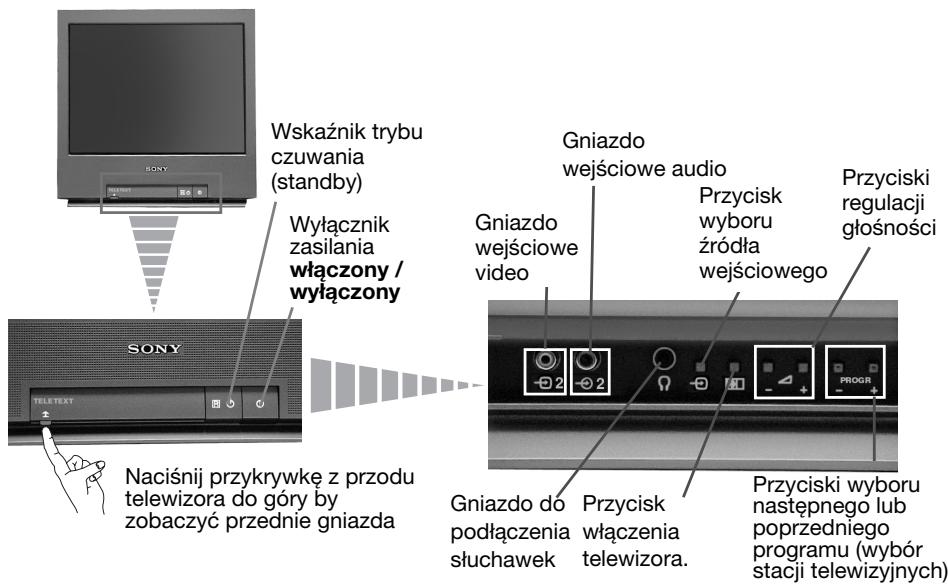

Ogólny przegląd przycisków telewizora

Wskaźnik trybu czuwania (standby) Wyłącznik zasilania włączony / wyłączony Gniazdo wejściowe audio Gniazdo wejściowe video Przycisk wyboru źródła wejściowego Przyciski regulacji głośności Naciśnij przykrywkę z przodu telewizora do góry by zobaczyć przednie gniazda Gniazdo do podłączenia słuchawek Przycisk włączenia telewizora. Przyciski wyboru następnego lub poprzedniego programu (wybór stacji telewizyjnych)

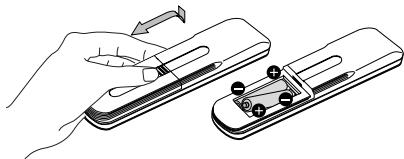

Wkładanie baterii do pilota

Upewnij się, że baterie umieszczone zostały zgodnie z ich biegunowością. Szanując środowisko naturalne wyrzucaj zużyte baterie do specjalnie do tego przeznaczonych pojemników.

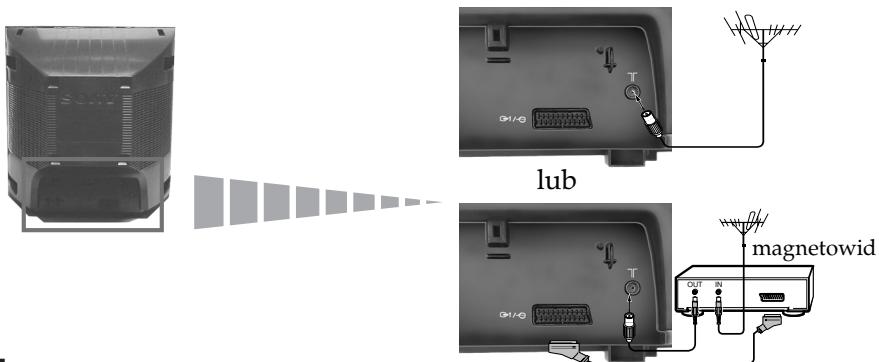

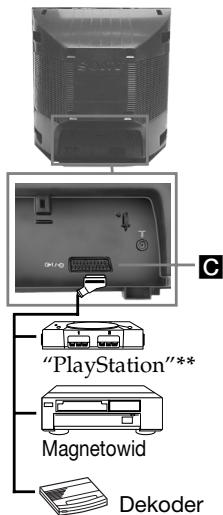

Podłączanie anteny i magnetowidu

Do urządzenia nie załączone są kable do tych podłączeń.

sony lub magnetowid

Szersza informacja o podłączaniu video znajduje się w rozdziale «Podłączanie dodatkowych urządzeń» niniejszej instrukcji obsługi.

Podłączenie do złącza EURO jest fakultatywne.

Włączanie telewizora i automatyczne programowanie

Gdy telewizor zostanie włączony po raz pierwszy na ekranie pojawią się menu dzięki którym można: 1) wybrać język w którym wyświetlane będą wszystkie menu, 2) wybrać kraj w którym używane będzie urządzenie, 3) odnaleźć i automatycznie zapisać wszystkie dostępne kanały (stacje telewizyjne) i 4) zmienić kolejność w której kanały (stacje telewizyjne) pojawiają się na ekranie.

Jeśli po jakimś czasie zaistnieje potrzeba zmiany języka w którym wyświetlane są menu, kraju, automatycznego programowania (np. przy zmianie miejsca zamieszkania) lub kolejności pojawiania się kanałów, można tego dokonać wybierając odpowiednie menu w 📄 (Ustawianie). Szersza informacja znajduje się w rozdziale «Krótki przewodnik po systemie menu” niniejszej instrukcji obsługi. Można również dokonać zmiany naciskając przycisk ▶telewizora.

1 Włącz przewód zasilający telewizora do gniazdka sieciowego (220-240V AC, 50Hz). Naciśnij przycisk włączony/wyłączony ① znajdujący się z przodu telewizora, by włączyć urządzenie.

Gdy przycisk ten zostanie naciśnięty po raz pierwszy, na ekranie automatycznie zostanie wyświetlone menu Language (Język).

2 Naciśnij przycisk ↓ lub ↑ na pilocie by wybrać język, a następnie naciśnij przycisk OK by potwierdzić wybór. Od tego momentu wszystkie menu będą wyświetlane w wybranym języku.

Language English Español Français Italiano Magyar Nederlands Select Language: OK

3 Na ekranie pojawi się automatycznie menu Kraj. Naciśnij przycisk ↓ lub ♠ by wybrać kraj w którym będzie używany telewizor, a następnie naciśnij przycisk OK by potwierdzić wybór.

Kraj - България Česká rep. Magyarország Polska Romania Wybór kraju: OK

Jeśli na liście nie ma kraju w którym będzie używany telewizor, wybierz “-” zamiast nazwy kraju.

4 Menu Autoprogramowanie pojawi się na ekranie. Naciśnij przycisk OK by wybrać opcję Tak.

Czy chcesz rozpocząć automatyczne programowanie? Tak Nie

kontynuuje...

5 Na ekranie automatycznie pojawi się nowe menu przypominające o sprawdzeniu czy została podłączona antena. Sprawdź czy antena została podłączona i wówczas naciśnij przycisk OK by rozpoczęło się automatyczne programowanie.

Telewizor rozpoczyna programowanie i automatyczne zapisywanie wszystkich dostępnych kanałów (stacji telewizyjnych).

Proces dostrajania może potrwać kilka minut. Zachowaj cierpliwość i nie naciskaj żadnych przycisków podczas jego trwania, gdyż w przeciwnym wypadku nie zostałby on zakończony.

Sprawdź, czy antena jest podłączona? Potwierdź OK

Autoprogramowanie
Program:	01
System:	B/G
Kanał:	C21
Wyszukiwanie...

6

Gdy telewizor zaprogramuje i zapisze wszystkie kanały (stacje telewizyjne), na ekranie pojawi się automatycznie menu Sortowanie Programów by można było zmienić kolejność pojawiania się kanałów na ekranie.

a) Jeśli nie ma potrzeby zmiany kolejności programów, przejdź do punktu 7.
b) Jeśli chcesz zmienić kolejność programów:

1 Naciśnij przycisk ↓ lub ↑ by wybrać numer programu kanału (stacji telewizyjnej) którego pozycję chcesz zmienić, a następnie naciśnij →.
2 Naciśnij przycisk ↓ lub ♠ by wybrać nowy numer programu na którym chcesz zapisać wybrany kanał (stację telewizyjną) a następnie naciśnij ♦.
3 Powtórz kroki b)1 i b)2 by przyporządkować pozostałe kanały telewizyjne.

Sortowanie Programów Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 Wybór kanalu: Wyjście: MENU

Sortowanie Programów Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 05 C27 Lokalizacja prog.: Wyjście: MENU OK

7 Naciśnij przycisk MENU by przywrócić normalny obraz telewizyjny.

Telewizor jest gotowy do użytku.

Wprowadzenie do systemu menu na ekranie

Niniejszy telewizor dysponuje systemem menu wyświetlanym na ekranie by ułatwić ustawianie poszczególnych funkcji. Używaj następujących przycisków na pilocie by poruszać się po poszczególnych systemach menu:

1 Naciśnij przycisk MENU by został wyświetlony na ekranie pierwszy poziom menu.

2 • By wybrać pożadaną pozycję lub opcję naciśnij przycisk ↓ lub ↑.

• By wejść do wybranego menu lub jego opcji naciśnij przycisk ➔.
• By powrócić do poprzedniego menu lub jego opcji naciśnij przycisk ◀.
• By zmienić nastawienia wybranej opcji naciśnij przycisk

- By potwierdzić i zapisać wybór naciśnij OK.

3 Naciśnij przycisk MENU by przywrócić normalny obraz telewizyjny.

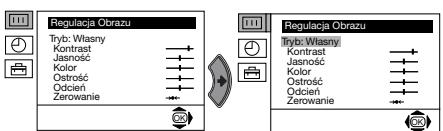

Krótki przewodnik po systemie menu

Poziom 1
Poziom 2
Poziom 3 / Funkcja

Regulacja Obrazu Tryb: Wlasny Kontrast Jasność Kolor Ostrość Odcień Zerowanie Regulacja Obrazu Tryb: Wlasny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

REGULACJA OBRAZU

Menu "Regulacja obrazu" pozwala zmienić nastawienia obrazu.

W tym celu: po wybraniu opcji którą chcesz zmienić naciśnij przycisk ➞. Następnie kilkakrotnie naciśnij przycisk ↓ / ♠ /

← lub → by zmienić ustawienie i na zakończenie naciśnij OK by zapisać nowe ustawienie.

Menu to pozwala również zmienić tryb obrazu zgodnie z rodzajem oglądanego programu.

Własny (dla indywidualnych upodobań).
↓ Żywy (dla programów nadawanych na żywo)
↓ Filmowy (dla filmów).

• Jasność, Kolor i Ostrość mogą zostać zmienione wyłącznie gdy tryb obrazu zostanie nastawiony na opcję “Własny”.
• Odcień jest dostępny wyłącznie dla systemu koloru NTSC (np. taśmy video z USA).
• By przywrócić nastawienia fabryczne wybierz Zerowanie i naciśnij OK.

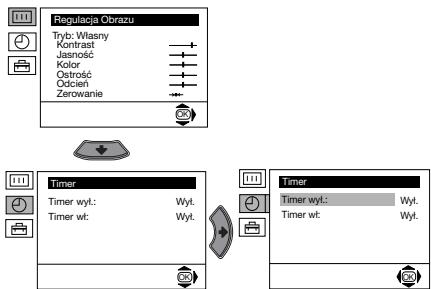

Poziom 1

Poziom 2
    L["Timer wyt.: Wyt."]
    M["Timer wt: Wyt."] --> N["OK"]

Poziom 3 / Funkcja

TIMER WYŁĄCZENIE

Opcja “Timer wył.” w menu “Timer”, pozwala wybrać okres czasu po upływie którego telewizor automatycznie przełączy się na tryb czuwania (standby)..

W tym celu: po wybraniu opcji naciśnij przycisk

. Następnie naciśnij lub by nastawić okres czasu (najwyżej 4 godziny) i na zakończenie naciśnij przycisk OK by zapisać ustawienie.

• By został wyświetlony czas pozostający do wyłączenia, oglądając telewizję naciśnij przycisk ⓘ.
• Minutę zanim telewizor się przełączy na tryb czuwania, pozostający do tego momentu czas zostanie automatycznie wyświetlony na ekranie.

TIMER WŁĄCZENIE

Opcja “Timer Wł.” w menu “Timer”, pozwala wybrać okres czasu po upływie którego telewizor włączy się automatycznie z trybu czuwania (standby).

W tym celu: po wybraniu opcji naciśnij przycisk ▶. Następnie naciśnij ▼ lub ▶ by nastawić okres czasu (najwyżej 12 godzin) i naciśnij przycisk OK by zapisać ustawienie. Na zakończenie naciśnij przycisk I/□ czasowego wyłączenia (standby) na pilocie i po wyznaczonym okresie czasu telewizor włączy się automatycznie.

• Wskaźnik trybu czuwania (standby) 📍 telewizora, regularnie miga wskazując, iż nastawiona jest funkcja “Timer wł.”
• Jakikolwiek błąd lub przerwa w dopływie prądu anuluje ustawienie tej funkcji.


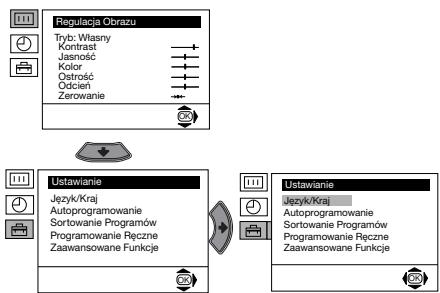

JEZYK / KRAJ

Opcja “Język/Kraj” w menu “Ustawianie”, pozwala wybrać język w którym wszystkie menu będą wyświetlane na ekranie. Pozwala również wybrać kraj w którym będzie używany telewizor.

W tym celu: po wybraniu opcji naciśnij przycisk ➤, a następnie postępuj tak jak jest to opisane w rozdziale “Włączanie telewizora i automatyczne programowanie”, w punktach 2 i 3.

Poziom 1

Poziom 2

Poziom 3 / Funkcja

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

AUTOPROGRAMOWANIE

Opcja“Autoprogramowanie” w menu “Ustawianie”, pozwala by telewizor odszukał i zapisał wszystkie dostępne kanały (stacje telewizyjne).

W tym celu: po wybraniu opcji naciśnij przycisk ➤, a następnie postępuj tak jak jest to opisane w rozdziale “Włączanie telewizora i automatyczne programowanie”, w punktach 4 i 5.

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

SORTOWANIE PROGRAMÓW

Opcja “Sortowanie programów” w menu “Ustawianie”, pozwala zmienić kolejność w jakiej kanały (stacje telewizyjne) pojawiają się na ekranie.

W tym celu: po wybraniu opcji naciśnij ➤, a następnie postępuj tak jak jest to opisane w rozdziale “Włączanie telewizora i automatyczne programowanie”, w punkcie 6 b).

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

Programowanie Ręczne Program: 01 System: B/G Kanal: C_21 Nazwał: -TVE ARC: Wt. Pomin: Nie Dekoder: Wyt. Potwierdż

PROGRAMOWANIE RĘCZNE

Opcja “Programowanie ręczne” w menu “Ustawianie”, pozwala:

a) Zaprogramować pojedynczo i w dowolnym porządku wybrane kanały (stacje telewizyjne) lub wejście video. W tym celu:

1 Po wybraniu opcji “Programowanie ręczne” naciśnij przycisk ➔. Po wybraniu opcji Program, naciśnij przycisk ➔, a następnie ➔ lub ➔ by wybrać numer programu (pozycję) pod którym chcesz zapisać stację telewizyjną lub kanał video (dla kanału video radzimy wybrać numer programu “0”). Naciśnij ➔.

2 Po wybraniu opcji System, naciśnij ♦, a następnie ♦ lub ♦ by wybrać system nadawania (B/G dla Europy zachodniej, D/K dla Europy wschodniej). Naciśnij ♦.

kontynuuje...

3 Po wybraniu opcji Kanał naciśnij przycisk ➔ a następni ➔ lub ➔ by wybrać rodzaj kanału ("C" dla kanałów naziemnych lub "S" dla kanałów telewizji kablowej). Naciśnij ➔ . Następnie naciskaj przyciski numeryczne by bezpośrednio wprowadzić numer kanału stacji telewizyjnej lub sygnału kanału video. Nie znając numeru kanału naciśnij przycisk ➔ lub ➔ by go odszukać. Po znalezieniu kanału który chcesz zapisać dwukrotnie naciśnij OK.

Powtórz poszczególne kroki by znaleźć i zapisać więcej kanałów.

b) Nawet gdy automatyczne precyzyjne programowanie (ARC) jest stale włączone można ręcznie programować by uzyskać lepszy odbiór obrazu gdyby pojawiły się zakłócenia.

W tym celu: oglądając kanał (stację telewizyjną) który chcesz precyzyjne zaprogramować, wybierz opcję ARC, a następnie naciśnij ➤. Naciśnij ♘ lub ♠ by nastawić poziom częstotliwości kanału między -15 i +15. Na zakończenie dwukrotnie naciśnij OK by zapisać ustawienie.

c) Pomijać pozycje programów przy wybieraniu kanałów przyciskami PROGR +/-

W tym celu: po wybraniu opcji Program, naciśnij PROGR + lub – aż pojawi się numer programu który chcesz pominąć. Gdy pojawi się on na ekranie wybierz opcję Pomiń, a następnie naciśnij przycisk ➤. Naciśnij ➤ lub ♠ by wybrać Tak i na zakończenie dwukrotnie naciśnij OK by zapisać ustawienie.

By anulować ustawienie tej funkcji wybierz opcję "Nie" zamiast "Tak".

d) Nadać kanałowi nazwę, składającą się z maks. 5 znaków

W tym celu: po wybraniu opcji Program, naciśnij PROGR + lub – aż pojawi się numer programu któremu chcesz nadać nazwę. Gdy pojawi się on na ekranie wybierz opcję Nazwa, a następnie naciśnij przycisk ♦. Naciśnij ♦ lub ♠ by wybrać literę, cyfrę lub “-” by zostawić puste miejsce i naciśnij przycisk ♦ by potwierdzić wybór znaku. Pozostałe cztery znaki wybierz w ten sam sposób. Po wybraniu wszystkich znaków dwukrotnie naciśnij OK by zapisać ustawienie.

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

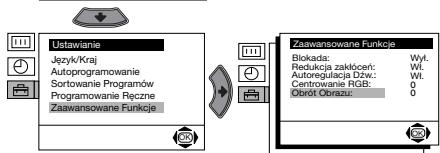

Zaawansowane Funkcje Blokada: Wyt. Redukcja zakłócen: Wyt. Autoregulacja Dźw.: Wyt. Centrowanie RGB: 0 Obrót Obrazu: 0

BLOKADA

Opcja “Blokada” w menu “Zaawansowane Funkcje”, pozwala zablokować przyciski telewizora. Dzięki ustawieniu tej funkcji, po wyłączeniu telewizora przyciski telewizora zostaną zablokowane, i będzie on działać wyłącznie przy użyciu przycisków pilota.

W tym celu: po wybraniu opcji naciśnij przycisk

. Następnie naciśnij lub by wybrać Wł. Naciśnij OK by zapisać ustawienie a na zakończenie naciśnij przycisk I/© pilota.

By anulować ustawienie tej funkcji wybierz opcję “Wyl” zamiast “Wł”.

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

Zaawansowane Funkcje Blokada: Wyt. Redukcja zakłóceri: Wyt. Autoregulacja Dzw.: Wyt. Centrowanie RGB: 0 Obrót Obrazu: 0

REDUKCJA ZAKŁÓCEŃ

Opcja “Redukcja zakłóceń” w menu “Zaawansowane Funkcje”, pozwala zredukować zakłócenia obrazu w przypadku słabych sygnałów TV.

W tym celu: po wybraniu opcji naciśnij przycisk ➤. Następnie naciśnij ♦ lub ♠ by wybrać Wł i na zakończenie naciśnij OK by zapisać ustawienie.

By anulować ustawienie tej funkcji wybierz opcję “Wył” zamiast “Wł”.

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Język/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje

Zaawansowane Funkcje Blokada: Wył. Redukcja zakłóceri: Wył. Autoregulacja Dźw.: Wył. Centrowanie RGB: 0 Obrót Obrazu: 0

AUTOREGULACJA DŻWIĘKU

Opcja “Autoregulacja Dźw.” w menu “Zaawansowane Funkcje” pozwala zachować poziom głośności kanału niezależnie od sygnału stacji (np. w reklamach).

W tym celu: po wybraniu opcji naciśnij przycisk ➤. Następnie naciśnij ➤ lub ➤ by wybrać Wł i na zakończenie naciśnij OK by zapisać ustawienie.

By anulować ustawienie tej funkcji wybierz opcję “Wył” zamiast “Wł”.

Poziom 1

Poziom 2

Poziom 3 / Funkcja

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawanie Jezyk/Kraj Autoprogramanie Sortowanie Programów Programowanie Ręczne Zawansowane Funkcje Zawansowane Funkcje Blokada: Wyt. Redukcja zakłócer: Wyt. Automępiącia Dźn.: Wyt. Centrowanie RGB: 0 Otrót Obrazu: 0

CENTROWANIE RGB

Gdy podłączone jest źródło sygnałów RGB, jak np. konsola “PlayStation”, może się okazać niezbędna regulacja centrowania obrazu. Można jej dokonać przy użyciu opcji “Centrowanie RGB” w menu “Zaawansowane Funkcje”.

W tym celu: widząc sygnał wejściowy RGB, wybierz opcję “Centrowanie RGB” i naciśnij przycisk ➤. Następnie naciśnij ➤ lub ➤ by ustawić centrowanie obrazu między -10 i +10. Na zakończenie naciśnij OK by zapisać ustawienie.

Regulacja Obrazu Tryb: Własny Kontrast Jasność Kolor Ostrość Odcień Zerowanie

Ustawianie Jeźny/Kraj Autoprogramowanie Sortowanie Programów Programowanie Ręczne Zaawansowane Funkcje Zaawansowane Funkcje Blokada: Wyt. Redukcja zakłócer: Wt. Autoregacja Dzw.: Wt. Centrowanie RGB: 0 Obrot Obrazu: 0

OBRÓT OBRAZU

Z powodu magnetyzmu ziemskiego istnieje możliwość, że obraz będzie przechylony. Można go wówczas uregulować przy użyciu opcji “Obrót obrazu” w menu “Zaawansowane Funkcje”.

W tym celu: po wybraniu opcji naciśnij przycisk ➤. Następnie naciśnij ♘ lub ♠ by ustawić przechylenie obrazu między -5 i +5. Na zakończenie naciśnij OK by zapisać ustawienie.

Telegazeta

Telegazeta jest usługą informacyjną transmitowaną przez większość stacji telewizyjnych. Strona ze spisem treści telegazety (zwykle strona 100) dostarcza informacji o sposobie korzystania z usługi telegazety. By poruszać się po telegazecie należy używać przycisków pilota tak jak jest to opisane na tej stronie.

By móc odpowiednio korzystać z telegazety używaj kanał o silnym sygnale, w przeciwnym wypadku w tekście telegazety mogą pojawić się błędy.

Włączanie Telegazety:

Po wybraniu kanału (stacji telewizyjnej) która transituje telegazetę z której chcesz korzystać, naciśnij przycisk 📊.

TELETEXT Index Programme 25 News 153 Sport 101 Weather 98

Wybór strony Telegazety:

Używając przyciski numeryczne wprowadź trzy cyfry numeru strony którą chcesz oglądać.

• Przy mylnym wyborze wprowadź dowolne trzy cyfry a następnie wprowadź poprawny numer strony telegazety.
• Jeśli licznik stron nie zatrzymuje się oznacza to, że wybrana strona nie jest dostępna. W tym wypadku zmień numer żądanej strony.

Wybór następnej lub poprzedniej strony:

Naciśnij PROGR + (≡▲) lub PROGR - (≡▼).

Nałożenie telegazety na obraz telewizyjny:

Oglądając telegazetę naciśnij przycisk 📄. Naciśnij go ponownie by wyjść z trybu telegazety.

Zatrzymanie strony:

Niektóre strony telegazety składają się z podstron które automatycznie pojawiają się jedna po drugiej na ekranie. By zatrzymać podstronę naciśnij przycisk 📋 / 🌐 . Naciśnij go ponownie by anulować zatrzymanie.

Wyświetlanie ukrytej informacji (np. rozwiązanie zagadek):

Naciśnij przycisk i+/? . Naciśnij go ponownie by znów ukryć informację.

Wyłączanie telegazety:

Naciśnij przycisk □.

Fastext

Ustuga Fastext pozwala dostać się do odpowiedniej strony telegazety poprzez naciśnięcie tylko jednego przycisku.

Gdy korzystasz z usługi telegazety, gdy emitowane są sygnały Fastext, w dolnej części ekranu pojawia się menu kolorowych kodów który pozwala dostać się bezpośrednio do odpowiedniej strony. W tym celu naciśnij odpowiedni kolorowy przycisk (czerwony, zielony, żółty lub niebieski) pilota.

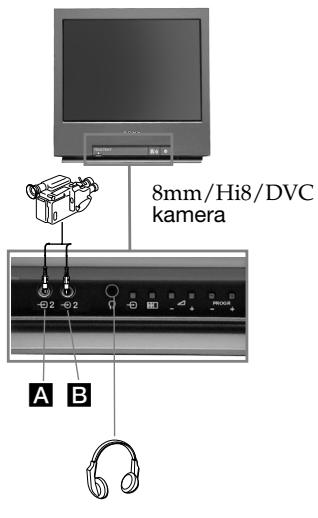

Podłączanie dodatkowych urządzeń

Do telewizora można podłączyć bardzo wiele rodzajów dodatkowych urządzeń tak jak jest to pokazane poniżej. (Do urządzenia nie załączone są kable do tych podłączeń)

Podłączanie magnetowidu:

By podłączyć magnetowid skonsultuj rozdział "Podłączanie anteny i magnetowidu". Radzimy podłączyć magnetowid do złącza EURO. Gdy nie używasz kabla do złącza EURO, zaprogramuj ręcznie kanał wejściowy sygnału video przy użyciu menu "Programowanie ręczne", w tym celu skonsultuj punkt a) na stronie 58). Skonsultuj również instrukcję obsługi posiadanego magnetowidu by dowiedzieć się jak uzyskać kanał sygnału video.

Jeśli do magnetowidu dysponującego Smartlink podłączony jest Dekoder:

Wybierz opcję “Programowanie Ręczne” w menu “Ustawianie” i po wybraniu opcji “Dekoder” *, wybierz “Wł” (używając przycisk ↓ lub ♠) dla każdego kodowanego kanału.

8mm/Hi8/DVC kamera A B

"PlayStation"** Magnetowid Dekoder

* Opcja ta jest dostępna w zależności od kraju który został wybrany w menu “kraj”.

** "PlayStation" jest produktem Sony Computer Entertainment, Inc.
** "PlayStation" jest znakiem firmowym zarejestrowanym przez Sony Computer Entertainment, Inc.

Zastosowanie dodatkowych urządzeń

1 Podłącz dodatkowe urządzenie do odpowiedniego gniazda telewizora tak jak jest to pokazane powyżej.
2 By pojawił się obraz z podłączonego urządzenia kilkakrotnie naciśnij przycisk ➞ aż na ekranie pojawi się odpowiedni symbol sygnału wejściowego.

Symbol Sygnały wejściowe

- Sygnał wejściowy audio/video ze złącza EURO C

- Sygnał wejściowy RGB ze złącza EURO C. Symbol ten pojawi się wyłącznie wtedy jeśli podłączone zostało źródło wejściowe sygnału RGB.

- Sygnał wejściowy video ze złącza RCA A i sygnał wejściowy audio ze złącza B

3 Włącz podłączone urządzenie.
4 By przywrócić normalny obraz telewizyjny naciśnij przycisk □ pilota.

Dane techniczne

System TV:

B/G/H, D/K

System koloru:

PAL, SECAM

NTSC 3.58, 4.43 (tylko wejście video)

Zakresy kanałów:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Kineskop:

Płaski Ekran FD Trinitron

Tylne gniazda:

1/ Złącze 21-stykowe EURO (norma CENELEC) w tym wejścia audio/video, wejście RGB, wyjście audio/video TV

Przednie gniazda:

→2 wejście video - złącze RCA

⊖ 2 wejście audio - złącze RCA

gniazdo do podłączenia słuchawek.

Moc wyjściowa dźwięku:

- KV-21FT1K: 1 x 8 W (moc muzyczna) 1 x 4 W (RMS Mono)

- KV-21FT2K: 2 x 6 W (moc muzyczna) 2 x 3 W (RMS Mono)

Pobór mocy:

55 W

Zużycie energii w trybie czuwania (standby):

≤ 0.55 W

Wymiary (szer. x wys. x głęb.):

W przybliżeniu 488 x 480 x 477 mm

Waga:

W przybliżeniu 24 kg

Akcesoria w wyposażeniu:

Pilot mod. RM-887 (1 szt.)

Baterie (zgodne z normą IEC) (2 szt.)

Inne dane:

• Telegazeta, Fastext, TOPtext.
• Automatyczne wyłączenie
• Automatyczne włączenie
• Smartlink (bezpośrednie połączenie między telewizorem i kompatybilnym magnetowidem. Szersza informacja o łączu Smartlink znajduje się w instrukcji obsługi magnetowidu).
• Automatyczne wykrywanie systemu przekazu sygnałów TV.

Wygląd i dane techniczne mogą ulec zmianie bez wcześniejjszego uprzedzenia.

Papier Ekologiczny - 100% bez chloru

Rozwiązywanie problemów

Oto kilka prostych rozwiązań problemów związanych z obrazem i dźwiękiemelő.

Problem	Rozwiązanie
Brak obrazu (ekran jest ciemny) i brak dźwięku.	Sprawdź podłączenie anteny.Włącz telewizor do sieci i naciśnij przycisk 1 z przodu urządzenia.Jeśli pojawi się wskaźnik 2 naciśnij przycisk 1/2 pilota.
Słaba jakość obrazu lub jego brak, lecz dobra jakość dźwięku.	Przy użyciu systemu menu wybierz menu “Regulacja obrazu” i ustaw “Zerowanie” by przywrócić nastawienia fabryczne.
Brak obrazu lub brak menu informacyjnego z dodatkowego urządzenia podłączonego do złącza EURO z tyłu telewizora.	Upewnij się, że dodatkowe urządzenie jest włączone do sieci i kilkakrotnie naciśnij przycisk 3 pilota, aż odpowiedni symbol sygnału wejściowego pojawi się na ekranie.
Dobry obraz lecz brak dźwięku.	Naciśnij przycisk △ +/- pilota.
Brak koloru w programach kolorowych.	Przy użyciu systemu menu wybierz “Regulacja obrazu” i ustaw “Zerowanie” by przywrócić nastawienia fabryczne.
Obraz ulega zniekształceniu przy zmianie programu lub przy czytaniu telegazety.	Wyłącz urządzenie podłączone do złącza 21 - stykowego EURO z tyłu telewizora.
W telegazecie pojawiają się nieprawidłowe litery	Po wprowadzeniu w menu trybu wyświetlania ekranu “Język/Kraj” wybierz swój kraj.
Obraz jest przechylony.	Przy użyciu systemu menu wybierz opcję “Obrót obrazu” w menu “Zaawansowane Funkcje” i wyreguluj przechylenie.
Zakłócenia obrazu	Przy użyciu systemu menu wybierz opcję “ARC” w menu “Programowanie Ręczne” i ręcznie zaprogramuj by uzyskać lepszy odbiór obrazu.Przy użyciu systemu menu wybierz opcję “Redukcja zakłóceń” w menu “Zaawansowane Funkcje” i wybierz opcję “Wł.” by zmniejszyć zakłócenia obrazu.
Nie działa pilot.	Zmień baterie.
Miga wskaźnik trybu czuwania (standby) 4 mimo, iż nie jest ustawiona funkcja “Timer wł.”.	Skontaktuj się z najbliższą stacją serwisową Sony.

W przypadku awarii oddaj telewizor do naprawy wykwalifikowanemu personelowi technicznemu. Nigdy nie otwieraj obudowy.
