РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSPC9GKD PANASONIC

Check if timers have been set. Check the following before calling for servicing.8 Внутренний блокПри установке Не устанавливайте кондиционер в помещении с потенциально взрывоопасной атмосферой.• Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.Во время эксплуатации• Не мойте кондиционер водой, бензолом, разбавителем или с чистящим порошком. Не используйте кондиционер для посторонних целей, например, для хранения продуктов. Не используйте каких-либо приборов открытого горения в направлении потока воздуха. Не подвергайтесь воздействию холодного воздуха в течение длительного времени

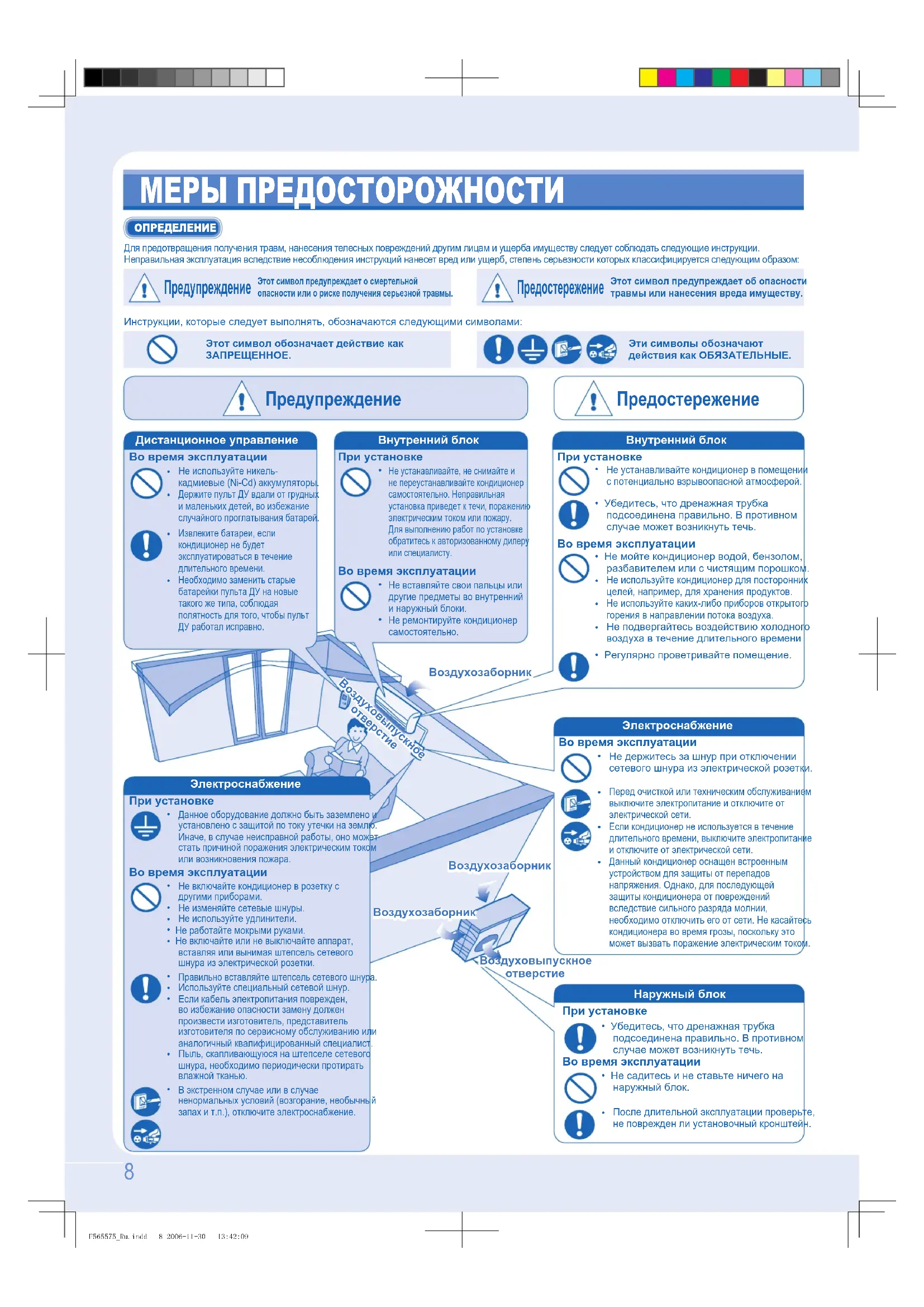

• Регулярно проветривайте помещение. МЕРЫ ПРЕдОСТОРОЖНОСТИ Для предотвращения получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу следует соблюдать следующие инструкции. Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности которых классифицируется следующим образом: Предупреждение Этот символ предупреждает о смертельной опасности или о риске получения серьезной травмы. Предостережение Этот символ предупреждает об опасности травмы или нанесения вреда имуществу.Инструкции, которые следует выполнять, обозначаются следующими символами:Этот символ обозначает действие как ЗАПРЕЩЕННОЕ. Эти символы обозначают действия как ОБЯЗАТЕЛЬНЫЕ.ОПРЕдЕЛЕНИЕ Предупреждение Предостережение ЭлектроснабжениеВо время эксплуатации Не держитесь за шнур при отключении сетевого шнура из электрической розетки. Перед очисткой или техническим обслуживанием выключите электропитание и отключите от электрической сети. Если кондиционер не используется в течение длительного времени, выключите электропитание и отключите от электрической сети. Данный кондиционер оснащен встроенным устройством для защиты от перепадов напряжения. Однако, для последующей защиты кондиционера от повреждений вследствие сильного разряда молнии, необходимо отключить его от сети. Не касайтесь кондиционера во время грозы, поскольку это может вызвать поражение электрическим током.Дистанционное управлениеВо время эксплуатации Не используйте никель- кадмиевые (Ni-Cd) аккумуляторы. Держите пульт ДУ вдали от грудных и маленьких детей, во избежание случайного проглатывания батарей. Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени. Необходимо заменить старые батарейки пульта ДУ на новые такого же типа, соблюдая полятность для того, чтобы пульт ДУ работал исправно.Внутренний блокПри установке Не устанавливайте, не снимайте и не переустанавливайте кондиционер самостоятельно. Неправильная установка приведет к течи, поражению электрическим током или пожару. Для выполнению работ по установке обратитесь к авторизованному дилеру или специалисту.Во время эксплуатации Не вставляйте свои пальцы или другие предметы во внутренний и наружный блоки. Не ремонтируйте кондиционер самостоятельно.ВоздухозаборникВоздуховыпускное отверстиеВоздухозаборникВоздухозаборник Воздуховыпускное

ЭлектроснабжениеПри установке Данное оборудование должно быть заземлено и установлено с защитой по току утечки на землю. Иначе, в случае неисправной работы, оно может стать причиной поражения электрическим током или возникновения пожара.Во время эксплуатации Не включайте кондиционер в розетку с другими приборами. Не изменяйте сетевые шнуры. Не используйте удлинители. Не работайте мокрыми руками. Не включайте или не выключайте аппарат, вставляя или вынимая штепсель сетевого шнура из электрической розетки. Правильно вставляйте штепсель сетевого шнура. Используйте специальный сетевой шнур. Если кабель электропитания поврежден, во избежание опасности замену должен произвести изготовитель, представитель изготовителя по сервисному обслуживанию или аналогичный квалифицированный специалист. Пыль, скапливающуюся на штепселе сетевого шнура, необходимо периодически протирать влажной тканью. В экстренном случае или в случае ненормальных условий (возгорание, необычный запах и т.п.), отключите электроснабжение.Наружный блокПри установке• Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.Во время эксплуатации• Не садитесь и не ставьте ничего на наружный блок. После длительной эксплуатации проверьте, не поврежден ли установочный кронштейн. F565575_Ru.indd 8 2006-11-30 13:42:099 English English English English English

Электроприбор не предназначен для использования маленькими детьми илибольными людьми, находящимися без присмотра. Необходимо следить за тем,чтобы маленькие дети не играли с кондиционером. Батареи следует соответствующим образом утилизировать или использовать повторно. «Инструкции для конечных потребителей» кондиционеров:Эти символы действительны только в Европейском Союзе. При желании избавиться от этого изделия обратитесь к своему установщику, дилеру или представителю местных властей и выясните правильный метод утилизации.Используйте данный кондиционер в следующем диапазоне температур.Температура (°C)В помещении Вне помещения DBT: Температура по сухому термометру WBT: Температура по влажному термометру*DBT *WBT *DBT *WBTОХЛАЖДЕНИЕМаксим.32 23 43 26Миним.21 15 21 15Замена или установка электрических розеток должна выполняться только авторизованным/квалифицированным специалистом. Провода силовой проводки окрашены в соответствии со следующим кодом: Контактыпроводаактивныйнейтральныйцвета (стандарт Великобритании)коричневыйголубойкрасныйчерныйзеленый-желтыйземлязеленый/желтый Цвет провода может отличаться в зависимости от стандарта кодировки проводов страны.Иллюстрации в данном руководстве предназначены для пояснительных целей и могут отличаться для конкретного кондиционера. В связи с последующим совершенствованием конструкции могут вноситься изменения без предварительного уведомления. Благодарим вас за приобретение кондиционера

Задняя крышка «Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребитей» срок службы для данного изделия равен 7 годам с даты производства при условии, что изедлие используется в строгом соответствии с настощей инструкцией по зксплуатации и применимыми техническими стандартами»Состояние изделия Условия производства и сключают модификацию и повреждения при трансропортировке Природные стихийые действия На данное изделие не распространяетса гарантия при повреждении от природных бедствий (Например - в результате наводнения) F565575_Ru.indd 9 2006-11-30 13:42:1010

• Рекомендуемая температура: 26°C ~ 28°C ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ Примечания:• С помощью отвертки соедините два контакта сброса параметров сзади пульта управления, чтобы восстановить парам етры управления по умолчанию.• Извлеките батареи, если не предполагается использовать кондиционер в течение длительного времени.ПЕРЕдАТЧИК ПУЛЬТА дИСТАНЦИОННОгО УПРАВЛЕНИЯАВТОМАТИЧЕСКИЙ РЕЖИМ - дЛЯ ВАШЕгО УдОБСТВАРЕЖИМ ОхЛАЖдЕНИЯ - дЛЯ ПОЛУЧЕНИЯ хОЛОдНОгО ВОЗдУхА• Убедитесь, что на пути сигнала отсутствуют препятствия.• Некоторые лампы дневного света могут создавать помехи приему сигнала. Пожалуйста, проконсультируйтесь с ближайшим продавцом продукции.Максимальное расстояние: 8m

ПРИЕМНОЕ УСТРОЙСТВО ПОТОКА ВОЗдУхА ПРИЕМНОЕ УСТРОЙСТВО ПОТОКА ВОЗдУхА ЗакройтеВставьте батарейки (AAA или R03)СдвиньтеВставка батарей• Режим работы устройства выбирается в соответствии с температурой помещения.• Если выбран автоматический режим, устройство будет работать при стандартной установленной температуре.• Чтобы изменить стандартную установленную температуру, нажмите для “ ” или для “ ”.Температура помещенияРежим работыСтандартная установленная температура (+2°C)(–2°C)23 °C и вышеОхлаждение25°C 27°C 23°CНиже 23 °C Осушение 22°C 24°C 20°C При выполнении операции мягкого осушения, вентилятор внутреннего блока работает на малой скорости для слабого охлаждения.• Рекомендуемая температура: На 1°C ~ 2°C ниже комнатной температуры.РЕЖИМ ОСУШЕНИЯ - дЛЯ УМЕНЬШЕНИЯ УРОВНЯ ВЛАЖНОСТИ В ПОМЕщЕНИИ Выбор Включение Регулировка температуры ПОдгОТОВКА ПУЛЬТА дИСТАНЦИОННОгО УПРАВЛЕНИЯ К РАБОТЕ ПОдгОТОВКА ПУЛЬТА дИСТАНЦИОННОгО УПРАВЛЕНИЯ К РАБОТЕ РЕЖИМ РАБОТЫ РЕЖИМ РАБОТЫ

• Срок хранения батарей может сократиться в з а в и с и м о с т и от ис п оль зо ва н и я пул ьта дистанционного управления и составлять менее одного года.

• Компрессор не будет работать во время операции циркуляции воздуха.● Для режимов охлаждения и осушения может быть выбран диапазон температур от 16°C до 30°C.РЕЖИМ ВЕНТИЛЯТОРА ПРЕдНАЗНАЧЕН дЛЯ ПОддЕРЖАНИЯ НОРМАЛЬНОЙ ВЕНТИЛЯЦИИ ПОМЕщЕНИЯ F565575_Ru.indd 10 2006-11-30 13:42:1411 English English English English English РУCCKИЙ AUTO COOL DRY FAN FAN SPEED AIR SWING

• Используйте таймер ВКЛЮЧЕНИЯ для включения кондиционера в необходимое время. Это создаст комфортную прохладную температуру в помещении, например, при возвращении домой с работы или пробуждении.• Если установлен таймер включения, работа кондиционера начнется за 15 минут до начала работы кондиционера в режиме охлаждения.• Используйте таймер ВЫКЛЮЧЕНИЯ для отключения кондиционера в необходимое время. Это может обеспечить сохранение электроэнергии, когда вы находитесь вне помещения или спите.• Во время работы таймера индикатор таймера внутреннего блока будет светиться.• Если во время настройки работы таймера будет нажата кнопка управления , настройка таймера будет отменена. • При отключении электропитания настройка таймера будет отменена. При возобновлении электропитания восстановите параметры таймера. ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА

Обеспечивается задание 3 скоростей вращения вентилятора, a также автоматический режим*. При работе в автоматическом режиме скорость вентилятора наружного внутреннего блока автоматически регулируется в соответствии с режимом.• Вентиляция воздуха в помещении.• Существует 5 режимов в дополнение к автоматическому вертикальному направлению потока воздуха. НАСТРОЙКА НАПРАВЛЕНИЯ ПОТОКА ВОЗдУхА

• П р и ус т а н о в к е а в т о м а т и ч е с к о г о вертикального направления потока воздуха выполняется автоматическое покачивание жалюзи вверх и вниз.• Не выполняйте настройку вертикального направления потока воздуха вручную.• Горизонтальное направление потока воздуха можно настроить вручную. Выберите ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ таймера и установите время ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ по часам.

Установка температуры режима охлаждения на 1 0С выше желаемой приведет к сбережению энергии на 10 %. Чтобы уменьшить потребление электроэнергии при работе в режиме охлаждения, закройте занавески во избежание воздействия на кондиционер солнечного света и тепла. Для отмены режима ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ таймера нажмите .

• Если Вы хотите ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ кондиционер автоматически в заранее заданное время. НАСТРОЙКА ТАЙМЕРА РАБОТА ФУНКЦИЙ РАБОТА ФУНКЦИЙ НАСТРОЙКИ ТАЙМЕРА НАСТРОЙКИ ТАЙМЕРА

Для выключения кондиционера нажмите кнопку

Для снятия риподнимите и потяните на себя. Осторожно промойте и

Сухая и влажная очистка пылесосом.

• Рекомендуется выполнять очистку фильтров воздуха раз в две недели.• Осторожно промойте/прополаскайте фильтры водой во избежание повреждения их поверхности. Тщательно просушите фильтры в затененном месте вне досягаемости воздействия огня или прямых солнечных лучей.• Все поврежденные фильтры заменяйте. Изделие №: CWD001110 ФИЛЬТР ВОЗдУхА ФИЛЬТР ВОЗдУхА Аккуратно протирайте кондиционер мягкой сухой тканью.
• Не используйте бензол, разбавитель или чистящий порошок.• Используйте исключительно мыло ( pH7) или химически нейтральное бытовое моющее средство.• Не используйте воду с температурой выше 40°C. ИНСТРУКЦИИ ПО ПРОМЫВАНИю

■ Для обеспечения максимальной эффективности и снижения потребления электроэнергии регулярно очищайте фильтр. Для поддержания производительности кондиционера на требуемом уровне, настоятельно рекомендуется периодически проводить сервисное обслуживание авторизованными специалистами. УхОд И ЧИСТКА Если пульт ДУ утерян или неисправен.Шаг Действие Режим Нажмите один раз.Автоматический Нажмите и удерживайте, пока не послышится одиночный звуковой сигнал, а потом отпустите.МощностьОхлаждение Для выключения опять нажмите кнопку ВЫКЛ./ВКЛ. автоматического режима.Чтобы выключить звук получения сигнала с пульта дистанционного управления, нажмите и удерживайте кнопку в течение 10 секунд, а затем отпустите после двойного звукового сигнала. Чтобы включить звук получения сигнала с пульта дистанционного управления повторите вышеописанное действие.Чтобы выключить управление автоматическим перезапуском, нажмите и удерживайте кнопку в течение 15 секунд, а затем отпустите после тройного звукового сигнала. Чтобы включить управление автоматическим перезапуском, повторите вышеописанное действие. КНОПКА ВЫКЛ./ВКЛ. АВТОМАТИЧЕСКОгО РЕЖИМА КНОПКА ВЫКЛ./ВКЛ. АВТОМАТИЧЕСКОгО РЕЖИМА ЖАЛюЗИ НАПРАВЛЕНИЯ

Перед чисткой отключайте источник питания ВНУТРЕННИЙ БЛОК ВНУТРЕННИЙ БЛОК F565575_Ru.indd 12 2006-11-30 13:42:2113 English English English English English РУCCKИЙ Признак Причина Из внутреннего блока выделяется туман.

Эффект конденсации, вызванный процессом охлаждения. Во время работы слышен звук льющейся воды.

Поток хладагента внутри блока. В помещении специфический запах.

Это может быть вызвано запахом сырости от стен, ковра, мебели или одежды. При установке скорости вращения вентилятора в автоматический режим вентилятор внутреннего блока время от времени останавливается.

Это помогает устранять запахи в окружающей среде. После повторного пуска начало работы задерживается на несколько минут.

Задержка предназначена для защиты компрессора блока. Из наружного блока выделяется вода/пар.

На трубах происходит конденсация или испарение. При восстановлении подачи электроэнергии после ее отключения кондиционер начинает работу автоматически.

Это функция автоматического возобновления работы кондиционера. После подачи электроэнергии работа кондиционера возобновится автоматически в том же режиме работы и воздушного потока, так как работа не была остановлена с помощью пульта дистанционного управления.

Чтобы отменить функцию управления автоматическим возобновлением работы, см. стр.12. Индикатор питания мигает до включенияаппарата.

Если таймер был установлен в положение ВКЛ. (ON), эта операция предназначена для подготовки к работе. ВЫКЛЮЧАйТЕ ЭЛЕКТРОПИТАНИЕ и ВЫЗЫВАйТЕ авторизованного дистрибьютора в следующих случаях:

• Ненормальный шум во время работы.

Попадание воды/посторонних частиц в пульт дистанционного управления.

• Течь воды из внутреннего блока.

• Автоматический выключатель часто срабатывает.

• Штепсельная вилка/сетевой шнур сильно нагревается.

• Неправильно функционируют кнопки или переключатели.

• Индикатор таймера мигает, и управление кондиционером невозможно. КРИТЕРИИ НЕРАБОТОСПОСОБНОСТИ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

• Чтобы тщательно высушить кондиционер, включите режим вентилятора на 2-3 часа.

• Выключите питание и отсоедините кабель от розетки.

• Извлеките батарейки из пульта дистанционного управления. ПРИ дЛИТЕЛЬНОМ ПЕРИОдЕ БЕЗ ЭКСПЛУАТАЦИИ

• Проверка батареек из пульта дистанционного управления.

• Убедитесь в отсутствии инородных тел, блокирующих воздухозаборное и воздуховыпускное отверстия.

После 15 минут работы следующая разница температур между воздухозаборным и воздуховыпускным отверстиями считается нормальной

При охлаждении: ≥ 8°C ПЕРИОдИЧЕСКАЯ (СЕЗОННАЯ) ПРОВЕРКА ПОСЛЕ ПРОдОЛЖИТЕЛЬНОгО ПЕРИОдА БЕЗ ЭКСПЛУАТАЦИИ Следующие признаки не означают наличие неисправности: Признак Проверьте Аппарат в режимах охлаждения работает неэффективно.

Правильно установите температуру.

Закройте все двери и окна.

Произведите очистку или замену фильтров.

Удалите все инородные тела из входного или выходного вентиляционных отверстий. Шум во время эксплуатации.

Проверьте, не установлен ли аппарат под наклоном?

Правильно закройте переднюю панель. Правильно установите батареи.

Замените разряженные батареи.

Замените разряженные батареи. Кондиционер не работает.

Проверьте, не разомкнуты ли контакты автоматического выключателя?
