РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C 9420 TEKA

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством.

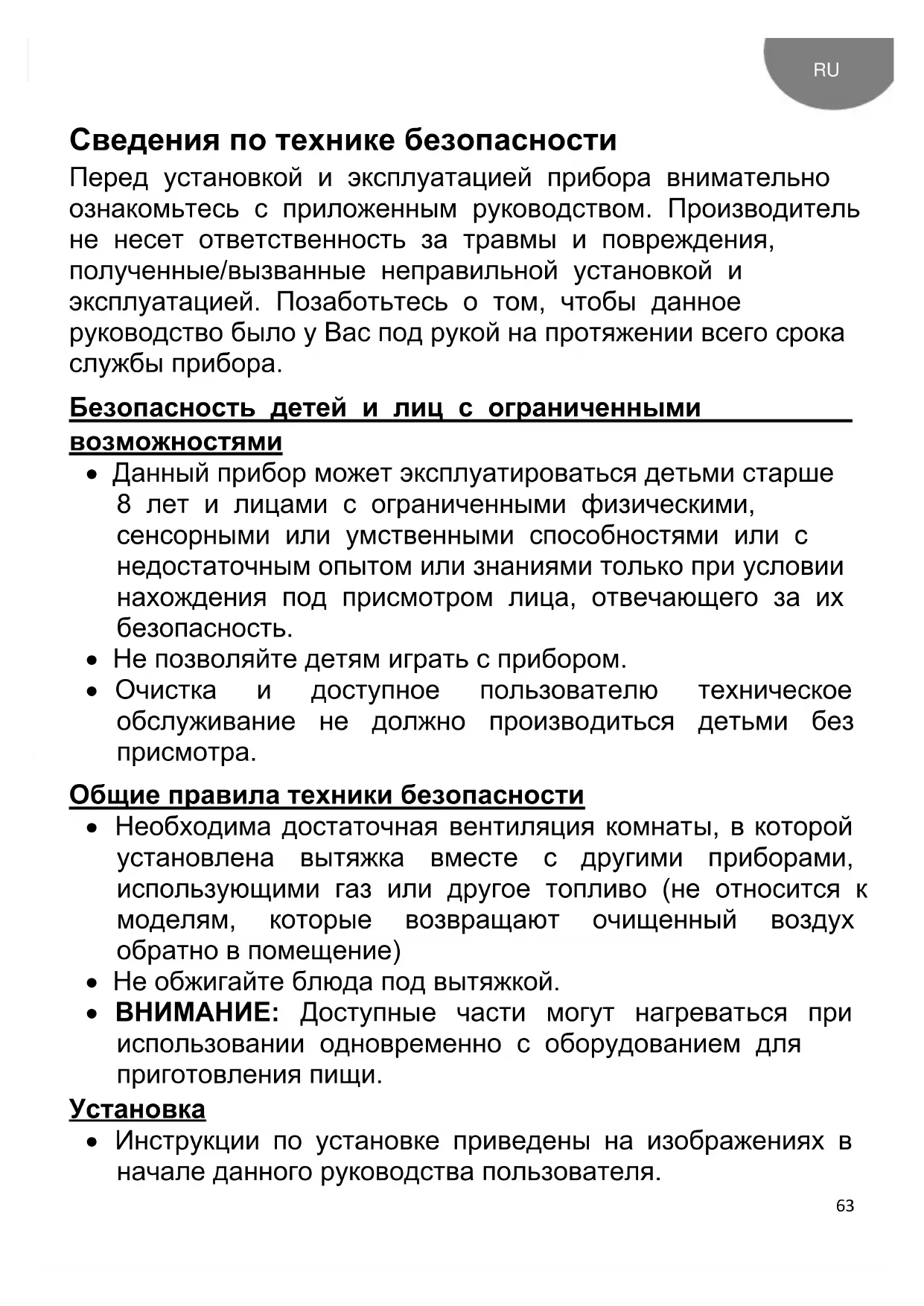

Сведения по технике безопасности Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора. Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.

• Не позволяйте детям играть с прибором.

• Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без

Общие правила техники безопасности

• Необходима достаточная вентиляция комнаты, в которой установлена вытяжка вместе с другими приборами, использующими газ или другое топливо (не относится к моделям, которые возвращают очищенный воздух обратно в помещение)

• Не обжигайте блюда под вытяжкой.

• ВНИМАНИЕ: Доступные части могут нагреваться при использовании одновременно с оборудованием для приготовления пищи.

• Инструкции по установке приведены на изображениях в начале данного руководства пользователя.64

• Сначала снимите защитную пленку с задней стороны прибора, а после установки полностью снимите пленку.

• В электропроводке необходимо предусмотреть специальное устройство, позволяющее отключать прибор от сети по всем полюсам на ширину размыкания контактов не менее 3 мм. Подходящими устройствами для этой цели считаются, например, выключатель линейных предохранителей, частотно импульсные выключатели и контакторы.

• Если электрическое соединение осуществляется через штекер, и это остается доступным после установки, тогда нет необходимости предоставлять упомянутое разделительное устройство.

• Воздух не должен выводиться через дымоходы, которые выводят дым из других приборов, использующих газ или другое топливо (не относится к моделям, которые возвращают очищенный воздух обратно в помещение)

• Нижняя часть вытяжки должна находиться на высоте не менее 65 см от газовой варочной панели и 50 см от электрической варочной панели. Если в инструкции по монтажу газовой варочной панели указано большее расстояние, то оно должно быть соблюдено.

• Перед установкой вытяжки ознакомьтесь с действующими нормативами и положениями, регулирующими вывод воздуха и дыма.

• Если вытяжка включена одновременно с другими приборами, работающими не от электрической энергии, давление на выходном отверстии воздухоотвода должно быть не более 4 Па (4x10

• Прежде чем подключить прибор к сети удостоверьтесь в том, что напряжение и частота электропитания в сети соответствует значениям, указанным на табличке с характеристиками прибора, расположенной на внутренней стороне вытяжки.65

• Для наибольшей производительности вытяжки длина трубы воздуховода должна иметь не более ЧЕТЫРЕХ метров, а также не более двух колен (изгибов) в 90°.

• Рекомендуемый режим работы вытяжки — это отвод дыма и паров наружу, но могут быть установлены угольные фильтры, с которыми очищенный воздух возвращается на кухню через воздуховод.

• Существует риск возгорания, если производить чистку, не следуя инструкции

• Не допускайте скопления жира на поверхности вытяжки, особенно на фильтре. ЭТО МОЖЕТ ПРИВЕСТИ К

• Чистка фильтров должна производиться не реже одного раза в месяц в зависимости от пользования вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре накапливаются жиры.

• При очистке внутренних деталей вытяжки рекомендуется использовать перчатки и соблюдать предосторожности.

• В случае повреждения шнура питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с равнозначной квалификацией.

• Не включайте прибор, если шнур поврежден или если имеются заметные повреждения на в зоне пульта управления прибором.

• Если светодиодная панель работает неадекватно, необходимо заменить ее у производителя или представителя сервисной службы во избежание несчастного случая66

• Если вытяжка перестанет работать или будет работать неправильно, сразу же отключите ее от сети и свяжитесь с Центром технического обслуживания.

• Вы должны обращаться в ближайший авторизованный сервисный центр для любого ремонта с использованием оригинальных запчастей. Ремонт и модификации, произведенные другими лицами, могут привести к повреждению прибора или опасному нарушению его работы. Изготовитель снимает с себя ответственность за неправильное использование прибора. Описание прибора (Рис. 1-6) A Панель управления моторами позволяет выбрать три положения. B Выключатель подсветки не зависит от работы моторов. C Подсветка лампами. D Фильтры расположены над зоной приготовления пищи, их легко можно снять для очистки (2 или 3 фильтра в зависимости от модели). E Регулируемый козырек позволяет увеличить площадь улавливания паров

F Возможность установки угольных фильтров (рис. 5). G Световой индикатор работы моторов. H-I На выпускном отверстии в пазах устанавливается обратный клапан (рис. 3). Инструкция по применению Управлять вытяжкой можно с помощью кнопок, показанных на рис. 2. Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма. Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов. Чистка и уход Для удаления фильтров из их пазов нажмите на устройства крепления. Чистку фильтров можно производить в посудомоечной машине (см. примечания) или погружением в горячую воду в течение необходимого времени для растворения жиров, либо, по желанию пользователя, с помощью специальных растворителей жиров (предотвращая от их попадания неметаллические части

После очистки фильтр следует высушить. Чистка фильтра Чтобы снять фильтр, нажмите на защелку фильтра. Для мытья фильтра поместите67

его в посудомоечную машину (см. примечания) или замочите в горячей воде на время, необходимое для удаления жира. Также можно использовать специальные аэрозоли (при этом следует предохранять неметаллические части фильтра). После этого высушите фильтр. Примечания: Мытье фильтра в посудомоечной машине с агрессивными моющими средствами может вызвать потемнение металлической поверхности, что никак не сказывается на жиропоглощающих качествах фильтра. Внимание: Чистка фильтров должна производиться не реже одного раза в месяц в зависимости от пользования вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре накапливаются жиры. Чистка корпуса вытяжки Рекомендуется использовать раствор моющего средства температурой около 40°C. Протрите прибор салфеткой, смоченной в растворе моющего средства, особенно тщательно очистите пазы и щели. После этого высушите прибор

• Не используйте металлические мочалки и абразивные средства, которые могут повредить поверхность

• Не скоблите вытяжку с помощью твердых предметов как, например, ножи, ножницы и т.д. Фильтр из активированного угля

• При установке фильтра должны совпасть держатели мотора и фильтра из активированного угля, после этого повернуть их по часовой

• Срок службы фильтра из активированного угля колеблется от трех до шести месяцев и зависит от интенсивности пользования вытяжкой.

• Фильтр из активированного угля нельзя мыть или восстанавливать. После окончания срока службы фильтр следует заменить.

• При замене использованного фильтра сначала удалите его, а затем следуйте инструкциям по монтажу фильтра в обратном порядке.

• В вытяжке с угольными фильтрами может наблюдаться снижение скорости исходящего потока. Замена ламп

• Снимите защитное стекло, открывающее доступ к лампам.

• Предварительно отключите вытяжку от сети и дайте лампам остыть.

• Максимальная мощность ламп составляет 40 Вт.

• ILCOS D cod: DR-6-H-E14-37 або ILCOS D cod: HSGSB/C-28-230-E14 Техническая информация Электрические характеристики: СМ. ПАСПОРТНУЮ ТАБЛИЧКУ Данное устройство разработано, испытано и изготовлено в соответствии с:

• Требованиями к эффективности: EN/IEC 61591; ISO 5167-1; ISO 5167-3;

• Требованиями к электромагнитной совместимости: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC

Чтобы прикрепить вытяжку к мебели, используйте шаблон на рис. 4. Нижняя часть вытяжки должна находиться на высоте не менее 65 см от газовой варочной панели и 50 см от электрической варочной панели. Если в инструкции по монтажу газовой варочной панели указано большее расстояние, то оно должно быть

Для наибольшей производительности вытяжки длина трубы воздуховода должна иметь не более ЧЕТЫРЕХ метров, а также не более двух колен (изгибов) в 90°. Рекомендуемый режим работы вытяжки — это отвод дыма и паров наружу, но могут быть установлены угольные фильтры, с которыми очищенный воздух возвращается на кухню через воздуховод. Для работы в режиме отвода воздуха необходимо подсоединить вытяжку к трубе, выводящей воздух наружу, и установить переключатель режима работы в положение "E" (рис. 5). Установить выходной патрубок (с обратным клапаном). Убедиться, что остальные выходные отверстия плотно

Для работы в режиме рециркуляции через угольный фильтр переключатель режима работы необходимо установить в положение "I". Далее поместите угольный фильтр на свое место. ВНИМАНИЕ: Доступно части могут стать горячей, когда она используется для приготовления пищи техника. В случае неполадки Прежде, чем обращаться в Центр технического обслуживания, проведите проверку согласно следующей таблице: Неисправность Возможная причина

Вытяжка не работает Вытяжка слабо всасывает или

Шнур не подключен к сети Подключить шнур Нет питания в сети Проверить / восстановить питание в сети Не загорается

Устранить препятствия для выхода воздуха Выходной воздуховод не отвечает требованиям Связаться с установщиком и следовать указаниям настоящей инструкции Перегорели лампочки Заменить лампочки Вытяжка не работает Лампочки плохо

Закрепить лампочки Шнур не подключен к сети Подключить шнур Защита окружающей среды Экономия энергии Данное устройство отличается эффективным потреблением энергии, но выполнение некоторых рекомендаций позволит сэкономить еще больше

• Во время приготовления пищи следует обеспечить достаточный69

приток воздуха, чтобы вытяжка работала эффективно и с низким уровнем шума.

• Отрегулируйте скорость вентилятора в соответствии с количеством пара, возникающего во время приготовления пищи. Используйте режим повышенной интенсивности только когда это необходимо. Чем ниже скорость вентилятора, тем ниже потребление

• Если во время приготовления пищи возникает большое количество пара, включите повышенную скорость вентилятора заблаговременно. Если пар от приготовления пищи уже распространился по кухне, вытяжке придется работать дольше, что повысит потребление энергии.

• Если вытяжка больше не нужна, ее следует выключить.

• Если освещение больше не нужно, его следует выключить.

• Регулярно производите очистку и (при необходимости) замену фильтра, чтобы повысить эффективность вентиляции и предотвратить вероятность возникновения пожара.

• Накрывайте сковороды крышками, чтобы снизить количество пара и конденсата от приготовления пищи. Утилизация упаковки На упаковке нанесен знак «Зеленая точка» (Green Point). Утилизируйте все упаковочные материалы, такие как картон, пенополистирол и полиэтиленовую обертку, выбросив их в соответствующие контейнеры для отходов. Таким образом вы можете быть уверены в том, что упаковочные материалы будут переработаны и использованы повторно. Демонтаж устройства:

1. Отключите питание.

2. Снимите кожух воздуховода,

расположенный над вытяжкой.

3. Отсоедините воздуховод.

4. Придерживая устройство, открутите

винты, крепящие его к стене.

5. При утилизации отходов следуйте

соответствующим указаниям по защите окружающей среды. Утилизация оборудования, вышедшего из употребления В соответствии с Европейской директивой 2002/96/EC об обращении с отходами электрического и электронного оборудования (WEEE), бытовые электроприборы не следует выбрасывать в обычные городские контейнерные системы для сбора твердых отходов. Устаревшую бытовую технику следует собирать отдельно для оптимизации утилизации и переработки материальных компонентов, а также для предупреждения нанесения возможного вреда здоровью людей и окружающей среде. Символ контейнера для отходов, зачеркнутый крестом по диагонали, наносится на все подобные изделия, напоминая об обязанности отдельно собирать такие предметы. Для получения информации о соответствующих местах сбора старых бытовых электроприборов потребителям следует обратиться в местные органы власти или по месту их приобретения. Прежде чем утилизировать бытовую технику, приведите ее в нерабочее состояние, вынув шнур питания, отрезав и утилизировав его.70 Информация за сигурност Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда. Производителят не носи отго ворност за неправилно инсталиране и употреба, предизвикани от неправилно използване. Винаги запазвайте инструкциите с уреда за бъдещи справки. безопасността на децата и уязвимите хора

• Не фламбирайте под абсорбатора.
