РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ C 9420 TEKA

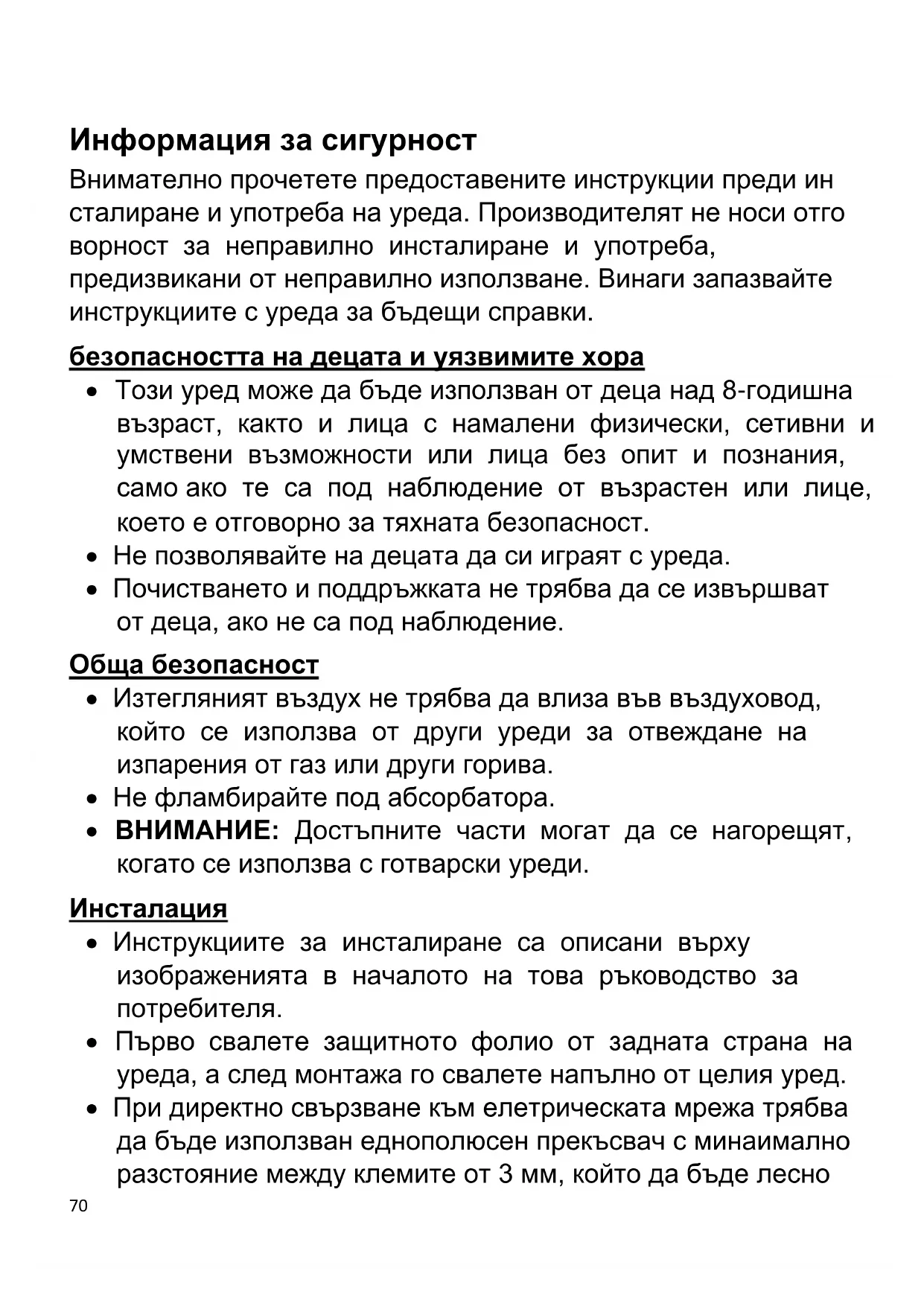

• Този уред може да бъде използван от деца над 8-годишна възраст, както и лица с намалени физически, сетивни и умствени възможности или лица без опит и познания, само ако те са под наблюдение от възрастен или лице, което е отговорно за тяхната безопасност.

• Не позволявайте на децата да си играят с уреда.

• Почистването и поддръжката не трябва да се извършват от деца, ако не са под наблюдение. Обща безопасност

• Изтегляният въздух не трябва да влиза във въздуховод, който се използва от други уреди за отвеждане на изпарения от газ или други горива.

• Не фламбирайте под абсорбатора.

• ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди.

• Инструкциите за инсталиране са описани върху изображенията в началото на това ръководство за потребителя.

• Първо свалете защитното фолио от задната страна на уреда, а след монтажа го свалете напълно от целия уред.

• При директно свързване към елетрическата мрежа трябва да бъде използван еднополюсен прекъсвач с минаимално разстояние между клемите от 3 мм, който да бъде лесно71

достъпен. Подходящи устройства за разделяне включват, например, прекъсвания, RCD и контактори. Тази инсталация трябва да отговаря на действащите разпоредби.

• Ако електрическото свързване се осъществява чрез щепсел и това остава достъпно след монтажа, тогава не е необходимо да се осигури споменатото отделящо устройство.

• Помещението трябва да има достатъчно добра вентилация, ако абсорбатора ще се използва едновременно с други уреди, които използват енергия, различна от електрическата.

• Долната част на абсорбатора трябва да е на височина най-малко 50 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазенo.

• При инсталирането на абсорбатора следва да се съобразите с местните норми и стандарти и да спазите изискванията за вентилация.

• Когато абсорбатора работи едновременно с друг неелектрически уред за готвене, въздушното налягане, което се получава в отдушника, не трябва да превишава 4 Pa (4x10

• Преди да включите абсорбатора се уверете, че честотата и волтажът в електрическата мрежа съответстват на отбелязаните такива на стикера с техническите данни, намиращ се от вътрешната страна на абсорбатора.

• За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90º.72

• Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята.

• Съществува риск от пожар, ако почистването на абсорбатора не се осъществи в съответствие с инструкциите описани в това ръководство.

• Не допускайте да се натрупва мазнина, върху която и да е част на абсорбатора и особено във филтрите – ТОВА УВЕЛИЧАВА РИСКА ОТ ПОЖАР!

• Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

• Препоръчваме използването на ръкавици и повишено внимание при почистване на вътрешността на аспиратора.

• Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, негов сервизен представител или подобни квалифицирани лица, за да се избегне

• Не включвайте уреда ако захранващия кабел е повреден или забележите някаква нередност по контролния панел.

• Ако има повреда в LED осветлението, то тя трябва да бъде отстранена единствено от квалифициран специалист.

• Ако абсорбатора спре да работи или не фукционира нормално, го изключете от електрическото захранване и се свържете с техническия сервиз.73

• Моля, свържете се с най-близкия сервиз на квалифицирана техническа помощ за всякакви ремонти винаги с помощта на оригинални резервни части. Ремонт и модификации, извършени от други, могат да повредят екстрактор или да причинят това да се повреди и да предизвика рискове за безопасността. Описание на уреда (Фиг. 1-6) A Mоторни тикам контрол, което позволява да избират три скорости. B Светлината е ключ независим от

C Осветление с електрически лампи. D Филтри, разположени над пространството за готвене и позволяващи лесно изваждане и почистване (2 или 3 в зависимост от

E Издърпващ се плъзгач, увеличаващ общата площ на абсорбиране. F Възможност за поставяне на филтри с активен въглен (Фиг. 5). G Motor функциониращ светлинен

H-I Антивъзвръщателен клапан, чиито крила трябва да бъдат поставени в предназначените за целта отвори в абсорбатора на изхода за въздуховода (Фиг. 3). Инструкции за употреба Когато натискате бутоните показани на фиг. 2, Вие контролирате функционирането на абсорбатора. За да имате по-добра абсорбация, Ви препоръчваме да включите уреда няколко минути (3-5 минути) преди да започне готвенето - така ще се постигне по- стабилен и постоянен въздушен поток за отстраняване на миризмите. Също така, след приключване на готвенето оставете абсорбатора да поработи още няколко минути, така че да отведе всички пари и миризми от помещението. Почистване и поддръжка Преди да започнете каквато и да е работа по почистване и поддръжка на абсорбатора го изключете от електрическата мрежа. При почистването и поддържането спазвайте инструкциите за безопасност. Съществува риск от пожар, ако почистването на уреда не е в съответствие с посочените инструкции. Почистване на филтрите За да извадите филтрите от местата им, ги освободете от закопчалките, които ги поддържат. Измийте филтрите в съдомиялна машина (вижте забележките) или ги оставете да постоят в гореща вода, така че да се улесни премахването на мазнините, а ако желаете, използвайте74 специален спрей (пазете неметалните им части). След почистването ги оставете да

Забележка: Миенето в съдомиялна машина с „агресивен” (силен) почистващ препарат може да потъмни повърхността на металните части на филтрите, без това да повлияе на способността им да улавят изпаренията. Внимание: Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не. Почистване на корпуса на абсорбатора За почистване се препоръчва използването на кърпа, напоена в гореща вода (около 40°C) със сапун, като обърнете специално внимание на ъглите. След това подсушете с суха кърпа

• Никога не използвайте кухненска тел или четки, както и абразивни препарати, които могат да наранят повърхностите на абсорбатора.

• Не използвайте остри метални предмети, като ножове, ножици и

Филтри с активен въглен

• За да поставите филтрите с активен въглен, поставете техните захващащи части в предвидените за това отвори на двигателя, като бъдат завъртени по посока на часовниковата стрелка.

• Филтрите с активен въглен са годни от 3 до 6 месеца в зависимост от употребата на абсорбатора.

• Филтрите с активен въглен не се мият, нито възстановяват. След тяхната употреба трябва да се заменят с нови.

• За да свалите използваните филтри, следвайте обратната процедурата на тази при поставянето им.

• При монтаж на въглеродни филтри може да се забележи намаляване на мощността на засмукване на абсорбатора. Смяна на електрическите крушки за

• Свалете металния филтър, така че да имате достъп до крушките.

• Не забравяйте да изключите абсорбатора от електрическата мрежа и да проверите дали крушките, които ще бъдат заменени, не са все още

• Максималната мощност на всяка една от крушките е 40 W.

• IL COS D cod: DR-6-H-E14-37 или ILCOS D cod: HSGSB/C-28-230-E14 Технически данни Електрически характеристики: УКАЗАНИ СА НА СТИКЕРА С ЕЛЕКТРИЧЕСКИ ПОКАЗАТЕЛИ Този уред е проектиран, тестван и произведен в съответствие с:

За да монтирате абсорбаторът в кухнята, следвайте схемата на фиг. 4). Долната част на абсорбатора трябва да е на височина най-малко 60 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазенo. За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90о. Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята. За да се евакуират чрез горната част, е необходим външен евакуация тръба и лоста за евакуация трябва да се намира в-E‖ положение (фиг. 5). малък (анти-връщане) маркуча се намира, като се гарантира, че останалите обекти надлежно са запушени. За да се даде възможност рециркулация чрез въглероден филтър активен лоста за евакуация се намира в положение на -I‖. Тогава активиран въглероден филтър се въвежда в съответния жлеб. ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди. Ако нещо не работи Преди да потърсите техническа помощ при възникнал проблем, моля проверете:

Захранващият кабел не е

Свържете кабела към електрическото

Абсорбирането не е задоволително или има вибрации Филтрите са запушени Почистете или заменете филтрите Въздоховодът е запушен Почистете въздуховода Въздуховодът е

Свържете се със специалиста, монтирал уреда и спазвайте настоящите инструкции Лампите не светят Лампите са изгорели Заменете лампите Лампите са се развинтили Затегнете ги Опазване на околната среда Спестяване на енергия Този уред е енергоефективен, но има някои съвети как да спестите още повече

• По време на готвенето се уверете, че има достатъчно количество въздух, за да може аспираторът да работи ефективно и с ниско ниво на шум при

• Регулирайте скоростта на вентилатора спрямо количеството пара, получено по време на готвене. Използвайте интензивен режим само когато е необходимо. Колкото по- ниска е скоростта на вентилатора,76 толкова по-малко енергия се изразходва.

• Ако при готвене се получават големи количества пара, изберете по- високата скорост на вентилатора своевременно. Ако готварската пара вече се е разпространила из кухнята, аспираторът ще трябва да работи по- дълго, като по този начин ще консумира повече енергия.

• Изключете аспиратора, ако вече не ви

• Изключете осветлението, ако вече не ви е нужно.

• Почистете и (ако е необходимо) сменете филтъра на чести интервали, за да увеличите ефективността на вентилационната система и да предотвратите риска от пожар.

• Поставяйте капаци на тенджерите и тиганите, за да намалите парата и

Изхвърляне на опаковъчните

Опаковъчните материали носят знака „Зелена точка”. Изхвърляйте всички опаковъчни материали, като картон, полиуретан и фолиа, в съответните контейнери. Така ще бъдете сигурни, че тези материали ще бъдат рециклирани. Премахване на оборудването:

1. Изключете мрежовото захранване.

2. Свалете въздуховодния капак над

3. Изключете въздуховода.

4. Поддържайки оборудването,

отстранете винтовете, които го придържат към стената.

5. За изхвърляне на отпадъци

действайте в съответствие с подходящите указания за опазване на околната среда. Изхвърляне на уреди, излезли от

Съгласно Европейската директива 2012/19/ЕU касаеща управлението на отпадъците от електрически и електронни уреди, домакинските електроуреди не трябва да попадат в нормалния градски поток от твърди отпадъци. Уредите излезли от употреба, трябва да бъдат събрани отделно, за да се оптимизира процесът за обработка и рециклиране на съставляващите ги материали, както и за да се предпазят от потенциални опасности човешкото здраве и околната среда. Символът със зачертан с кръст контейнер за боклуци трябва да бъде поставян на всички подобни уреди, за да напомня за задължението те да бъдат изхвърляни и съответно събирани

Потребителите трябва да се свържат с местните власти или пунктове за отпадъци, за да получат информация къде да оставят своите стари уреди. Преди да изхвърлите Вашия стар уред направете го неизползваем като издърпате захранващия кабел, а след това го отрежете и изхвърлете.77
