BEDIENUNGSANLEITUNG C 9420 TEKA

Bevor Sie den Gerät zum ersten Mal verwenden,lesen Sieitte die zu ihrer Gerät gehörenden Einbau- und Wartungsanweisungen aufmerksam durch.

ESPNOL

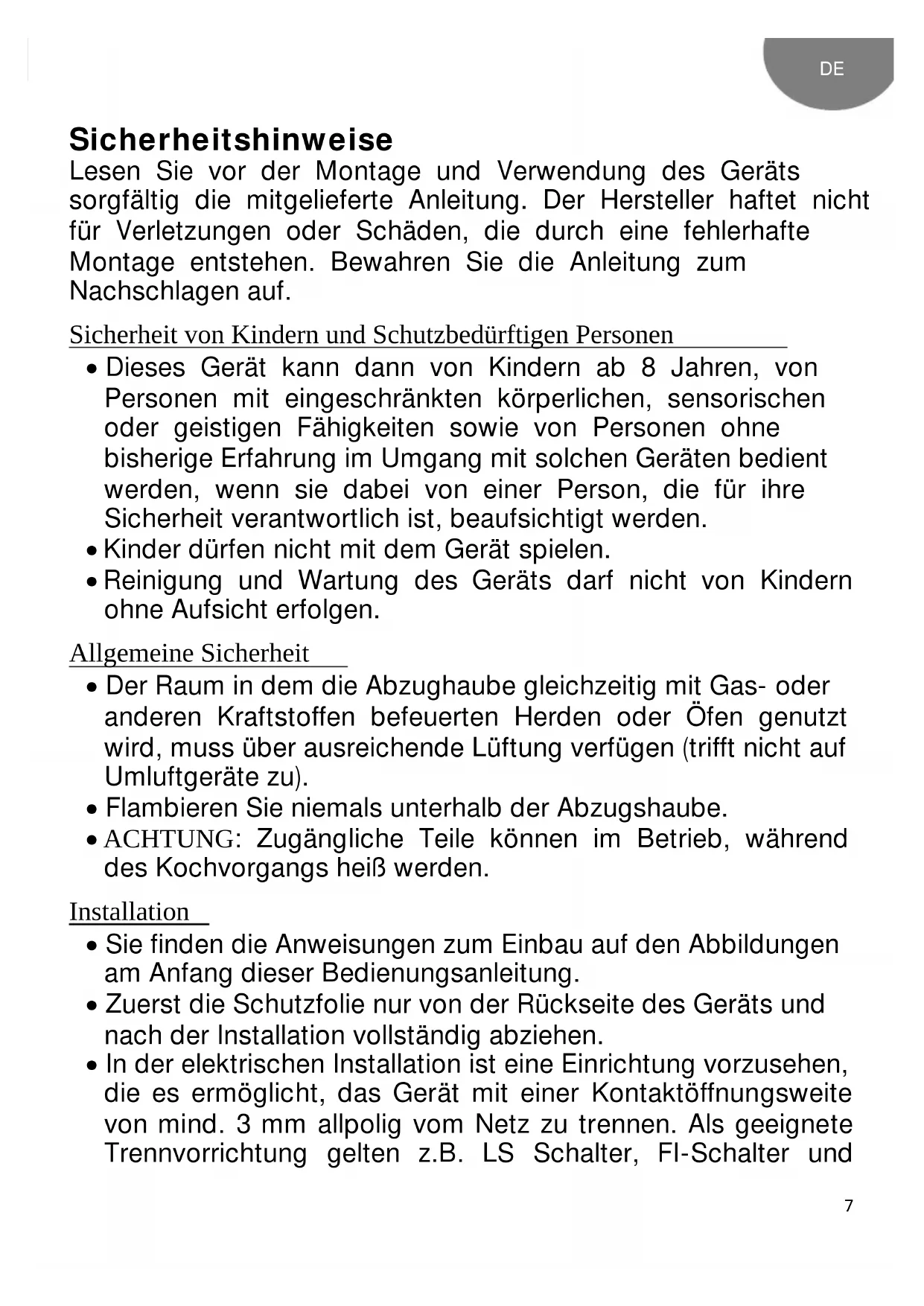

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und Schutzbedürftigen Personen

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie darauf von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Der Raum in dem die Abzughaube gleichzeitig mit Gas- oder anderen Kraftstoffen befeuerten Herden oder Öfen genutzt wird, muss über ausreichende Lüftung verfügen (trifft nicht auf Umluftgeräte zu).
• Flambieren Sie niemals unterhalb der Abzugshaube.
• ACHTUNG: Zugängliche Teile konnen im Betrieb, während des Kochvorgangs besteht werden.

Installation

• Sie finden die Anweisungen zum Einbau auf den Abbildungen am Anfang dieser Bedienungsanleitung.
• Zuerst die Schutzfolie nur von der Rückseite des Geräts und nach der Installation vollständig abziehen.
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglich, das Gerät mit einer Kontaktöffnungseite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten z.B. LS Schalter, FI-Schalter und

Schütze. These Installation muss den geltenden Vorschriften entsprechen.

• Wenn die elektrische Verbindung über einen Netzstecker erhalten bleibt und dieser nach der Montage zugänglich ist, dann ist es nicht erforderlich, die genannte Vorrichtung bereitzustellen.

• Die Luftarf nicht in einen Schornsteinzug geleitet werden, der Abgase von mit Gas oder anderen Kraftstoffen befeuerten Geräten ableitet (trifft nicht auf Umluftgeräte zu).

• Die Unterseite der Dunstabzugshaube muß eine Mindesthöhe von 50 cm über elektrischen Kochstelle und 65 cm über Gaskochstellen aufweisen. Ist in den Einbauanweisungen für ein Gaskochfeld ein größerer Abstand angegeben, muß dieser entsprechend berücksichtigt werden.

• Informieren Sie sich vor Einbau der Dunstabzugshaube über die jeweils geltenden örtlichen Vorschriften über Luft- und Rauchabzug.

• Bei gleichzeitigem Betrieb Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größter als 4 Pa (4x10 ^-5 bar) sein.

• Prüfen Sie vor Anschluß der Dunstabzugshaube an das Netz, ob Frequenz und Spannung mit den Angaben auf dem Typenschild übereinstimmen.

• Um eine optimale Leistung der Dunstab-zugshaube zu erreichen, damit die Länge des Abzugsrohrs VIER Meter nicht überschreiben und sollen nicht mehr als zwei 90^ -Winkel enthalten.

• Obwohl eine Absaugung der beim Kochen entstehenden Dämpfe nach außen empfohlen wird, konnen Aktivkohlefilter ein-gebaut werden, die eine Rückführung der gereinigten Gase in die Kuche über das Abzugsrohr ermögen.

Reinigung

• Ein Nichtbefolgen der Reinigungsvorschriften kann zu Bränden führen.

• Vermeiden Sie Fettablagerungen auf allen Teilen der Dunstabzugshaube und insbesondere im Filter, es besteht Brandgefahr.

• In Abhängigkeit vom Grad der Nutzung der Dunstabzugshaube ist eine Reinigung der Filter mindestens einmal monatlich erforderlich. Beachten Sieitte, daß beim Kochen auch dann Fettablagerungen an der Dunstabzugshaube und im Filter auftreten, wenn diese nicht in Betrieb ist.

• Wir empfehlen Ohnen, bei der Reinigung Schutzhandschuhe zu tragen und bei der Reinigung des Inneren der Dunstabzugshaube mit größter Vorsicht vorzugehen.

Wartung

• Benutzen Sie die Dunstabzugshaube nicht mit defektem oder angeschnittenem Netzkabel, oder wenn das Gerät sightbare Schäden im Bereich der Bedienelemente aufweist.
• Falls das Netzkabel beschädigt wird, ist es vom Hersteller, von autorisierten Vertretern oder von für diese Aufgabe qualifizierten Technikern zu ersetzen, um gefährliche Situationen zu vermeiden.
• Bei Fehlfunktion der LED, muss diese vom Hersteller, dem Verkäufer oder einem qualifizierten Servicebetrieb ersetzt werden, um Gefahren zu vermeiden.
• Wenn die Dunstabzugshaube nicht mehr oder nicht mehr richtig Funktioniert, trennen Sie diese vom Netz und setzen Sie sich mit dem technischen Kundendienst in Verbindung.
• Hinsichtlich aller Reparaturarbeiten wenden Sie sichitte an die nachstgelegene Kundendienstelle, die eine Verwendung von Originalersatzteilen garantiert. Alle Reparaturen oder Eingriffe durch andere Personen können Schaden und Funktionsstörungen am Gerät hervorrufen und Gefahren für ihre Sicherheit zur Folge haben.

Gerätebeschreibung (Abb.1-6)

A Bedienelemente für den Motor mit drei Stellungen
B Von der Funktion der Motoren unabhängiger Lichtschalter
C Beleuchtung mit Gluhlampen
D Zur Reinigung einfach abnehmbare Filter über dem Kochbereich (2 order 3 entsprechend Modell).

E Auszug zur Einstellung einer größeren Absaugfläche
F Einbaumogglichkeit fur Aktivkohlefilter (Abb. 5).
G Kontrolleuche Betrieb der Motoren
H-I Rückschlagklappen zum Aufsatz auf die hierfür am Abzug vorgesehenen Durchbrüche (Abb. 3).

Bedienungsanweisung

Durch Betätigkeiten in der Abbildung 2 bezeichneten Bedienelemente werden die Funktionen der Dunstabzugshaube gesteuert.

Schalten Sie die Dunstabzugshaube einzel.
Minuten vor Kochbeginn ein (zwischen 3 und
5 Minuten). Hierdurch wird eine
kontinuierliche und stabile Luftströmung
erreicht, wenn die Dampfe abzusaugen sind.

Die Dunstabzugshaube nach dem Kochen noch eine Zeit (zwischen 3 und 5 Minuten) weiterlaufen setzen, damit Fetteilchen aus der Abluftleitung vollständig nach außentransportiert werden. Auf diese Weise wird das Rückströmen von Fett, Dämpfen und Gerüchen verhindert.

Reinigung und Pflege

Überzeugen Sie sich vor Beginn aller Reinigung- oder Pflegearbeiten davon, daß das Gerät vom Netz getrennt ist.

Beachten Sie bei allen Reinigungs und Pflegearbeiten die Sicherheitshinweise.

Wenn die Reinigung nicht gemäß der Gebrauchsanleitung regelmäßig durchgefuhrt wird, besteht die Gefahr eines Brandes.

Reinigung der Filter

Hängen Sie die Filter durch Betätigung der Verschlüsse aus. Tauchen Sie die Filter zur Reinigung in heiβes Wasser, bis sich die Fettrente aufgelöst haben, spūlen Sie diese danach mit flieBendem Wasser ab. Die Verwendung eines speziellen fettlosenden Sprays zur Reinigung der Filter ist ebenfalls möglich. Die Filter konnen auch in der

Geschirrspulmaschine gereinigt werden (siehe Anmerkung). Stellen Sie die Filter darin senkrecht auf, damit sich keine

Speisereste daraufabsetzenkonnen.Nach der Reinigung die Filter trocknen und anschlieBend wieder in die Dunstabzugshaube einsetzen.

Anmerkung: Durch Reinigung mit aggressiven Spülmitteln im Geschirrspuler kann die metallische Filteroberfläche schwarz anlaufen, ohne daß jedoch die Rückhaltefähigkeit für Fette beeinträchtigt wird.

Achtung: In Abhängigkeit vom Grad der Nutzung der Dunstabzugshaube ist eine Reinigung der Filter mindestensomal monatlich erforderlich. Beachten Sieitte, daß beim Kochen auch dann Fettablagerungen an der Dunstabzugshaube und im Filter auftreten, wenn diese nicht in Betrieb ist.

Reinigung der Filterhalterung und des Gehäuses der Abzugshaube

Zur Reinigung wird die Verwendung eines in warmer Seifenlauge mit einer Temperatur von etwa 40^ angefeuchteten Tuchs empfohlen. Reinigen Sie besonder sorgfältig alle Schlitze und trocknen Sie anschließend alle Flächen gründlich mit einem nicht fasernden Tuch.

Achtung:

• Verwenden Sie zur Reinigung keine metallischen Scheuerschwämme oder kratzend,)wirkende Mittel, durch welche die Oberflache beschädigt werden kann.
• Kratzen Sie nicht mit harten Gegenständen wie Messer, Scheren usw.

Aktivkohlefilter

• Zum Einbau der Aktivkohlefilter werdenephemen Sie den Dekel ab, führten Sieden Filter in seine Aufnahmen ein undbringen Sie den Deckel wieder an.
  Die Nutzungsdauer der Aktivkohlefilter be-tragt in Abhängigkeit von der

Technische Informationen

Elektrische Kennwerte:

SIEHE TYPENSCHILD

Das Gerät wurde entwickelt, getestet und produziert gemäß:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Einbau

Zum Einbau der Dunstabzugshaube in das Kuchenmöbel benutzen Sieitte die Schablone auf abb.4.

Die Unterseite der Dunstabzugshaube muß eine Mindesthöhe von 50 cm über elektrischen Kochstelle und 65 cm über Gaskochstellen aufweisen. Ist in den Einbauanweisungen für ein Gaskochfeld ein

jeweiligen Intensität der Nutzung drei bissechs Monate.

Die Aktivkohlefilter konnen weder gewaschen noch regeneriert werden. Sie sind daher auszutauschen, wenn deren Filterwirkung erschöpf ist.
- Zweks den Filter ersetzen ausgegeben durch ein anderes Neues, wirkommen gleichmäß.
- Bei der Installation von Aktivkohlefiltern kann es zu einer Verringerung des Absaugvolumenstroms in der Haube kommt.

Austausch der Gluhlampen

Die Gluhlampen sind nach Aushängendie Filterhalterung zuganglich.
- Achten Sie darauf, daß die Dunstabzugshaube vor dem Lampenwechsel vom Netz getrennt wird und die Gluhlampen abgekühlt sind.
Die Leistung der Gluhlampen darf maximal 40W detragen.
ILCOS D cod: DR-6-H-E14-37 oder ILCOS D cod: HSGSB/C-28-230-E14

Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.
EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

großerer Abstand angegeben, muß dieser entsprechend berücksichtigt werden.

Bei Betrieb der Dunstabzugshaube zusammen mit anderen, nicht mit elektrischer Energie betriebenen Geräten darf der auftretende Unterdruck einen Wert von 4 Pa (4× 10^-5 bar) nicht überschreiben.

Um eine optimale Leistung der Dunstabzugshaube zu erreichen, darf die Länge des Abzugsrohrs VIER Meter nicht überschreiben und sollen nicht mehr als zwei 90^ -Winkel enthalten.

Obwohl eine Absaugung der beim Kochen entstehenden Dämpfe nach außen empfohlen wird, konnen Aktivkohlefilter eingebaut werden, die eine Rückführung der vereinigten Gase in die Küche über das Abzugsrohr erhögen.

Für den Dunstabzug auf der Oberseite ist ein Dunstabzugsrohr nach aussen erforderlich,

der Hebel zur Steuerung des Dunstabzugs muss sich in Stellung "E" befinden (Abb. 5).

Rückschlagklappe (Auslass) aufsetzen und darauf aufchten, dass die übrigen Ausgänge ordnungsgemäß verschlossen sind.

Zur Luftumwälzung über den Aktivkohlefilter den Hebel zur Steuerung des Dunstabzugs in Stellung "I" bringen und sicherstellen. Oberseite verschlossen ist. Anschliessend wird des Aktivkohlefilter im Entsprechen gelegt Nut.

ACHTUNG: Zugängliche Teile können heißt werden, wenn es mit Kochgeräte verwendet wird.

Wenn das Gerät nicht Funktioniert

Bevor Sie den Reparaturdienst verständigen, führen Sieitte die nachfolgenden Überprüfungen durch:

Fehler	Mögliche Ursache	Abhilfe
Die Dunstabzugshaube Funktioniert nicht.	Das Netzkabel ist nicht angeschlossen.	Netzkabel anschließen.
	Die Steckdose führte keine Spannung.	Für Spannungszuführung zur Steckdose sorgen.
Die Absaugleistung der Dunstabzugs-haube ist zu gering, oder es treten Vibrationen auf.	Der Filter ist mit Fett gesättigt.	Filter reinigen oder auswechseln.
	Das Abzugsrohr ist verstopft.	Die Verstopfungen beseitigen.
	Die Luftkanäle sind nicht richtig dimensioniert.	Setzen Sie sich mit dem Installateur in Verbindung und beachten Sie die Angaben in der Bedienungsanleitung.
Die Beleuchtung funktioniert nicht.	Die Lampen sind durchgebrannt.	Lampen auswechseln.
	Die Lampen sitzen locker.	Lampen ordnungsgemäß einschrauben bzw. eindrücken.

Hinweise zum Umweltschutz

Energieparen

Dieses Gerät hat eine gute Energieeffizienz, aber mit den folgenden Tipps sind weitere Energieeinsparungen möglich:

• Bitte sorgen sie für eine ausreichende Belüftung, damit die Dunstabzugshaube effizient und gerauscharm arbeiten kann

• Starten sie das Gerät auf kleiner Stufe und{lassen sie es nach demKochen...,niewige Minuten nachlaufen, um die entstandene Feuchtigkeit zu trocknen. Nutzen sie hohe Stufen und die Intensivstufe nur bei groBen Mengenvon Dampf, umunnotigen Stromverbrauch zu vermeiden

• Schalten sie die Dunstabzugshaube weniger Minuten nach Gebrauch aus

• Schalten sie das Licht aus, wenn es nicht benötigt wird
• Säubern sie die Fettfilter regelmäßig, um deren Fettfilterungseffizienz zu gewährleisten
• Benutzen sie Deckel auf den Töpfen und Pfaffen um Energieverlust zu vermeiden.

Demontage des Gerätes:

1. Trennen Sie das Gerät vom Stromnetz.
2. Entfernen Sie die Kamine oberhalb der Haube.
3. Trennen Sie den Luftkanal ab.
4. Entfernen Sie die Schrauben, mit denen das Gerät an der Wand befestigt ist, um das Gerät herunterzunehmen.
5. Gehen Sie bei der Abfallentsorgung gemäß den entsprechenden Umweltschutzrichtlinien vor.

Ohre pflichten als endnutzer

Dieses Elektro-bzw.

Elektronikgerät ist mit einer durchgestrichen Abfalltonne auf Rädern gekennzeichnet. Das Gerätarf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zuguckenommen werden. Esarf somit nicht in den Hausmull gegeben werden. Das Gerät kann z.B. bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe unter zu deren Rücknahmepflichten in Deutschland) abgegeben werden.

Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf,
müssen alle Altbatterien und
Altakkumulatoren vom Altgerät getrennt

werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu loschen.

Hinweise zum recycling

Helfen Sie mit, alle Materialien zu

recyclen, die mit diesen Symbol gekennnzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmull, sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyclen Sie zum Umwelt - und Gesundheitsschutz elektrische und elektronische Geräte.

Rücknahmepflichtend der vertreiber

Wer auf mindestens 400m^2 Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder diese gewerblich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Gerätes, ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe, unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber mussen zugemut den auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25 cm sind, (kleine Elektrogeräte) im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in dieser dem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes verknüpf,

kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefelwert wird; in this fall ist die Abholung des Altgerätes für den Endnutzer kosten. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager und Versandflächen für Lebensmittel beinhalten, die den ober genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro

und Elektronikgeräten ist dann aber auf Wärmeüberträger (z.B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100~cm^2 enthalten und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzter zurückgeben möchte, ohne ein neues Gerät zu erwerben.
