РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSWL1C20CBK NEDIS

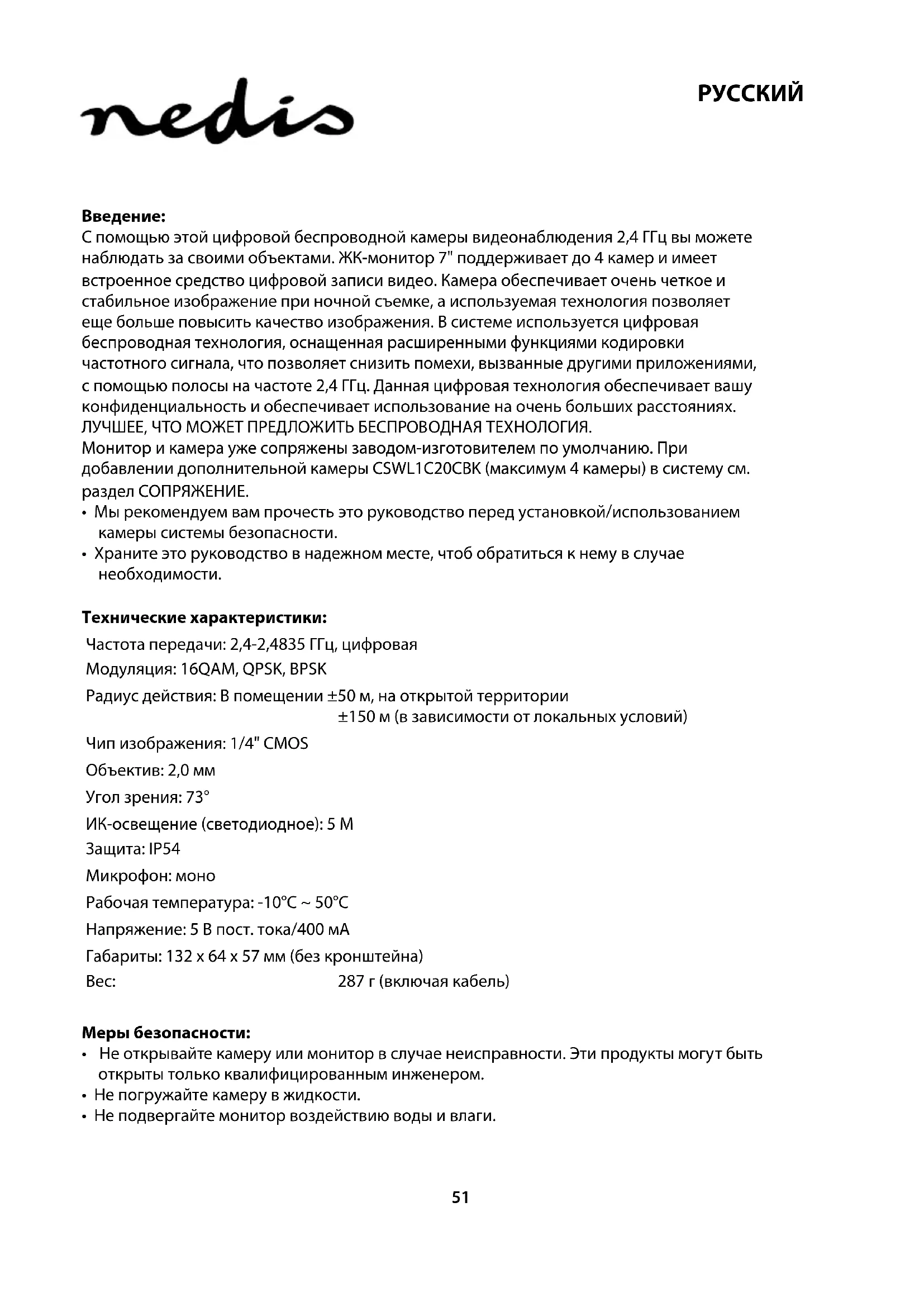

С помощью этой цифровой беспроводной камеры видеонаблюдения 2,4 ГГц вы можете наблюдать за своими объектами. ЖК-монитор 7" поддерживает до 4 камер и имеет встроенное средство цифровой записи видео. Камера обеспечивает очень четкое и стабильное изображение при ночной съемке, а используемая технология позволяет еще больше повысить качество изображения. В системе используется цифровая беспроводная технология, оснащенная расширенными функциями кодировки частотного сигнала, что позволяет снизить помехи, вызванные другими приложениями, с помощью полосы на частоте 2,4 ГГц. Данная цифровая технология обеспечивает вашу конфиденциальность и обеспечивает использование на очень больших расстояниях. ЛУЧШЕЕ, ЧТО МОЖЕТ ПРЕДЛОЖИТЬ БЕСПРОВОДНАЯ ТЕХНОЛОГИЯ. Монитор и камера уже сопряжены заводом-изготовителем по умолчанию. При добавлении дополнительной камеры CSWL1C20CBK (максимум 4 камеры) в систему см. раздел СОПРЯЖЕНИЕ.

• Мы рекомендуем вам прочесть это руководство перед установкой/использованием камеры системы безопасности.

• Храните это руководство в надежном месте, чтоб обратиться к нему в случае необходимости. Технические характеристики: Частота передачи: 2,4-2,4835 ГГц, цифровая Модуляция: 16QAM, QPSK, BPSK Радиус действия: В помещении ±50 м, на открытой территории ±150м (в зависимости от локальных условий) Чип изображения: 1/4" CMOS Объектив: 2,0 мм Угол зрения: 73° ИК-освещение (светодиодное): 5 M Защита: IP54 Микрофон: моно Рабочая температура: -10°C ~ 50°C Напряжение: 5 В пост. тока/400 мА Габариты: 132 x 64 x 57 мм (без кронштейна) Вес: 287 г (включая кабель) Меры безопасности:

• Не открывайте камеру или монитор в случае неисправности. Эти продукты могут быть открыты только квалифицированным инженером.

• Не погружайте камеру в жидкости.

• Не подвергайте монитор воздействию воды и влаги.52

• Не подвергайте монитор и камеру воздействию высоких температур (см. Технические характеристики).

• Не устанавливайте систему рядом с источниками сильных магнитных полей, например динамиками. Это может повлиять на качество. Описание продукта:

3. Инфракрасный датчик PIR

7. Кнопка Сопряжение

10. Индикатор ссылки

11. Индикатор питания

Инструкции по установке: Камеру можно установить несколькими способами. Для крепления на потолок используйте отверстие для винта в верхней части камеры. После крепления камеры подключите источник пост./перем. тока к камере и настенной розетке. При добавлении дополнительной камеры CSWL1C20CBK (макс. 4) необходимо выполнить сопряжение камеры с системой, чтобы система распознала камеру. Нажмите кнопку со стрелкой вправо в главном меню для выбора настроек камеры, а затем нажмите OK.53

1. Нажмите OK для входа в меню сопряжения.

2. Выберите камеру с помощью кнопок со стрелками вверх и вниз.

3. Нажмите OK, после чего отобразится следующее окно.

4. Нажмите кнопку сопряжения на задней части камеры в течение 60 секунд и

удерживайте ее 2секунды.

5. После выполнения сопряжения камеры и монитора на мониторе отобразится

сообщение СОПРЯЖЕНИЕ ВЫПОЛНЕНО.

6. Для возврата в меню камеры нажмите кнопку меню.

Примечание. В случае сбоя сопряжения повторите описанные выше действия и убедитесь, что монитор и камера расположены друг от друга на расстоянии не более 2метров во время выполнения сопряжения.54

Техническое обслуживание: Очищайте устройство только сухой тканью. Не производите очистку, используя растворители или абразивы.

Любые изменения и/или модификации устройства приведут к аннулированию прав пользователя на гарантийное обслуживание. Мы не несем ответственности за ущерб, понесенный вследствие неправильного использования этого

Дизайн и технические характеристики могут быть изменены без предварительного уведомления. Все логотипы брендов и названия продуктов являются товарными знаками или зарегистрированными торговыми марками их соответствующих владельцев и следовательно признаются таковыми. Утилизация:

• Это устройство предназначено для раздельного сбора в соответствующем пункте сбора отходов. Не выбрасывайте это устройство вместе с бытовыми отходами.

• Для получения дополнительной информации обратитесь к продавцу или в местный орган власти, ответственный за утилизацию отходов. Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами, действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилами, действующим в стране продажи. Официальная документация предоставляется по запросу. Эта документация включает (но не ограничивается этим): Декларация соответствия (и изделий), паспорт безопасности, отчет по проверке продукта. Для получения помощи обратитесь в нашу службу поддержки клиентов: через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm по электронной почте: service@nedis.com по телефону: +31 (0)73-5991055 (в рабочие часы) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS (НИДЕРЛАНДЫ)55
