MANUALE UTENTE CSWL1C20CBK NEDIS

• Vi raccomandiamo di leggere questo manuale prima di installare/utilizzare il sistema di videocamera.

• Tenete questo manuale in un posto sicuro per referenze future. Speciche tecniche: Frequenza di trasmissione: Digitale a 2.4-2.4835 GHz Modulazione: 16QAM, QPSK, BPSK Portata: All'interno, ±50 m; in spazi aperti ±150 m (a seconda delle condizioni locali) Processore d'immagine: 1/4” CMOS Obiettivo: 2.0 mm Angolo di visione: 73° Illuminazione infrarossi (LED): 5 M Protezione: IP54 Microfono: mono Temperatura di esercizio: -10°C ~ 50°C Voltaggio: 5 V DC/400 mA Dimensioni: 132x64x57 mm (Senza staa) Peso: 287 g (incluso il cavo) Precauzioni per la sicurezza:

• Non aprire la videocamera o il monitor nel caso di malfunzionamento. Questi prodotti dovrebbero essere aperti solo da tecnici qualicati.

• Non immergere la videocamera in un liquido.

• Non esporre il monitor all'acqua o umidità.

• Non esporre il monitor o la videocamera ad alte temperature (vedi speciche tecniche).

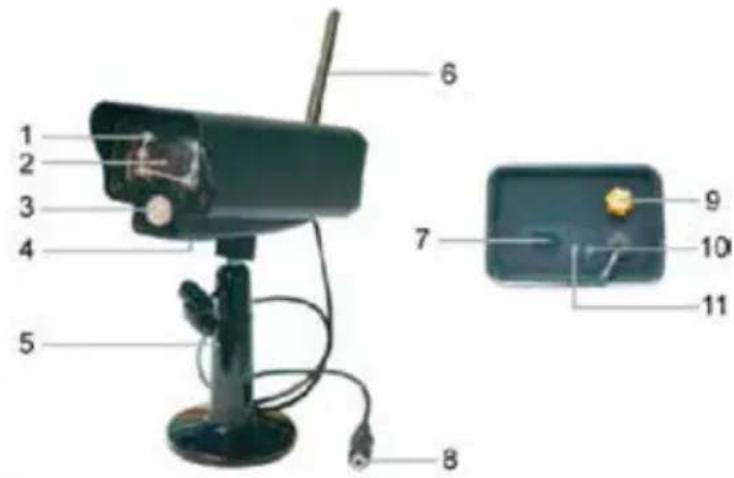

• Non installare il sistema vicino a forti campi magnetici, come delle casse acustiche. Ciò potrebbe comprometterne la qualità.16 ITALIANO Descrizione prodotto:

8. Ingresso alimentazione

10. Indicatore di collegamento

11. Indicatore alimentazione

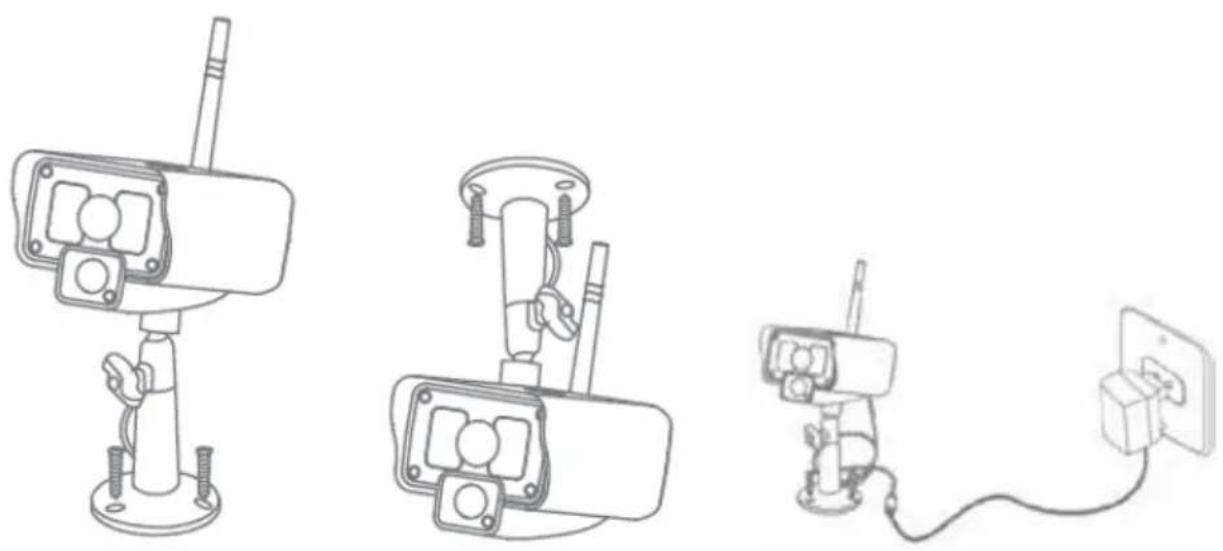

Istruzioni di installazione: La videocamera può essere montata in modi diversi. Per il montaggio a sotto utilizzare il letto sulla cima della telecamera. Dopo aver montato la videocamera connetterla all'alimentatore AC/DC e connetterlo ad una presa. Quando si aggiunge una camera addizionale CSWL1C20CBK (max. 4) la videocamera necessita di essere abbinata al sistema perchè il sistema la riconosca. Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni della videocamera e premere OK. Abbinamento:

1. Premere OK per accedere al menu di abbinamento.

2. Selezionare la videocamere con i pulsanti freccia su e giù.

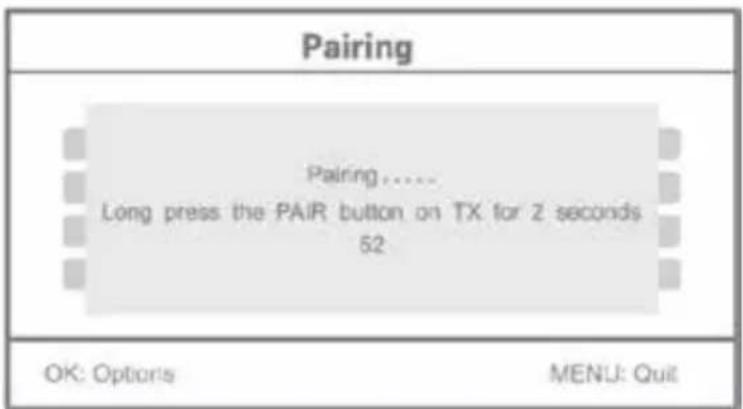

3. Premere OK, ed apparirà il seguente schermo.17

4. Premere il pulsante di abbinamento entro 60 secondi per 2 secondi sul retro della

5. Dopo l'abbinamento avvenuto con successo tra videocamera e monitor, il monitor

6. Premere il pulsante menu per ritornare al menu della videocamera.

Note: se l'abbinamento fallisce, ri-eseguire i passi di cui sopra ed assicurarsi che il monito e la videocamera non sono più lontani di 2 metri durante la procedura di abbinamento. Manutenzione: Pulire il prodotto solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Qualsiasi modica e/o manomissione al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati da un uso non corretto di questo prodotto. Scarico di Responsabilità: Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. Smaltimento:

• Questo prodotto è soggetto a raccolta dierenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
