CSWL1C20CBK - Kamera monitoringu NEDIS - Bezpłatna instrukcja obsługi

Type produktu	Bezprzewodowa kamera monitorująca
Marka	Nedis
Model	CSWL1C20CBK
Częstotliwość transmisji	2,4 - 2,4835 GHz (cyfrowa)
Modulacja	16QAM, QPSK, BPSK
Zasięg wewnątrz	± 50 m
Zasięg na zewnątrz	± 150 m (w zależności od warunków lokalnych)
Czujnik obrazu	CMOS 1/4 cala
Obiektyw	2,0 mm
Kąt widzenia	73°
Oświetlenie podczerwone	5 diod LED podczerwieni, zasięg 5 m
Stopień ochrony	IP54
Mikrofon	Wbudowany, mono
Temperatura pracy	-10 °C do 50 °C
Zasilanie	5 V DC / 400 mA (zasilacz sieciowy w zestawie)
Liczba obsługiwanych kamer	Do 4 kamer z monitorem Nedis
Główne funkcje	Nocne widzenie, szyfrowanie cyfrowe, czujnik PIR, parowanie bezprzewodowe
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać rozpuszczalników ani środków ściernych
Bezpieczeństwo	Nie otwierać; nie narażać na wodę, wilgoć, wysokie temperatury ani pola magnetyczne
Części zamienne i naprawialność	Brak części wymiennych; naprawa wyłącznie przez wykwalifikowanego technika
Informacje ogólne	Gwarancja traci ważność w przypadku modyfikacji; osobna utylizacja odpadów elektronicznych

Często zadawane pytania - CSWL1C20CBK NEDIS

Jak sparować kamerę z monitorem?

Naciśnij przycisk Parowanie z tyłu kamery przez 2 sekundy (w ciągu 60 sekund od wybrania kamery w menu). Ekran wyświetli PAIRING OK w przypadku powodzenia. Upewnij się, że odległość między kamerą a monitorem nie przekracza 2 metrów podczas parowania.

Jaki jest zasięg bezprzewodowy kamery?

Zasięg wynosi około 50 metrów w pomieszczeniu i 150 metrów na zewnątrz, w zależności od warunków lokalnych (przeszkody, zakłócenia).

Czy mogę dodać wiele kamer do systemu?

Tak, monitor Nedis obsługuje do 4 kamer bezprzewodowych. Każdą dodatkową kamerę należy sparować indywidualnie.

Jak czyścić kamerę?

Użyj suchej szmatki do czyszczenia obudowy. Nigdy nie używaj rozpuszczalników, środków ściernych ani płynów.

Co zrobić, jeśli parowanie nie powiedzie się?

Sprawdź, czy kamera i monitor są w odległości mniejszej niż 2 metry. Powtórz procedurę: przytrzymaj przycisk Parowania przez 2 sekundy. Jeśli błąd nadal występuje, uruchom ponownie oba urządzenia.

Czy kamera jest wodoodporna?

Tak, posiada stopień ochrony IP54, który chroni przed kurzem i zachlapaniem. Może być używana na zewnątrz, ale unikaj bezpośredniego narażenia na deszcz.

Jakiego zasilacza używać?

Wymagane zasilanie to 5 V DC / 400 mA. Używaj wyłącznie zasilacza dostarczonego z kamerą lub równoważnego certyfikowanego.

Jak zamontować kamerę na suficie?

Użyj śruby gwintowanej umieszczonej nad kamerą, aby przymocować ją do uchwytu. Wkręć ją w odpowiedni uchwyt (w zestawie) lub użyj kołków sufitowych.

Czy kamera ma mikrofon?

Tak, wbudowany mikrofon mono umożliwia przechwytywanie dźwięku otoczenia. Jest domyślnie włączony.

Jak zresetować kamerę?

Nie ma dedykowanego przycisku resetowania. Aby zresetować ustawienia, możesz przytrzymać przycisk Parowanie dłużej (około 10 sekund) lub sprawdzić menu monitora w poszukiwaniu opcji resetowania.

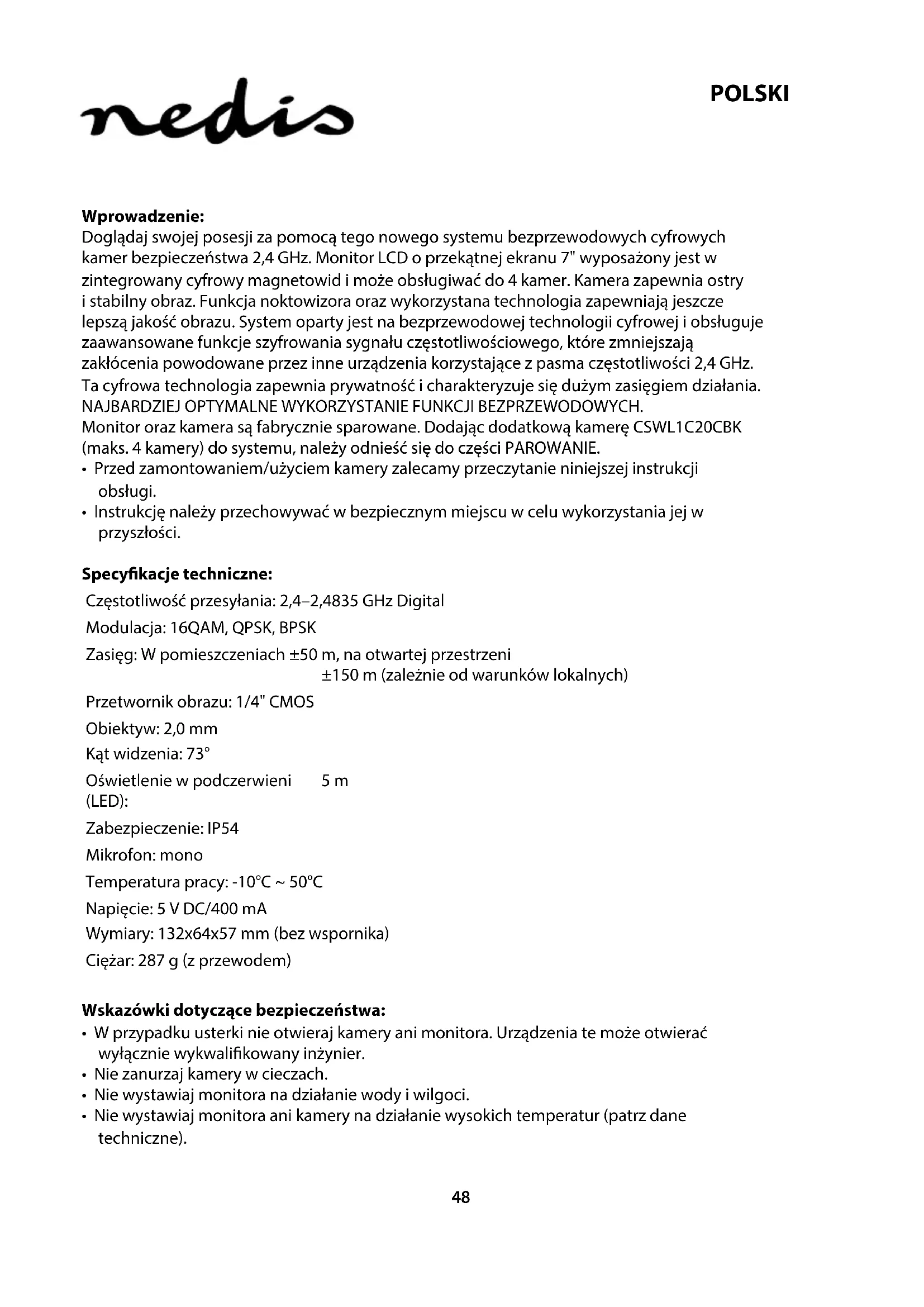

INSTRUKCJA OBSŁUGI CSWL1C20CBK NEDIS

Dogladaj swojej posesji za pomocag tego nowego systemu bezprzewodych cyfrowych kamer bezpieczenstwa 2,4 GHz. Monitor LCD o przyk(AT)ekranu 7'' wyposaZony jest w zintegrowany cyfrowy magnetowid i moze obslugiawc do 4 kamer. Kamera zapewnia ostry i stabilny obraz. Funkcja noktowizora oraz wykorzystana technologia zapewniaja jestsce lepsza jakosci obrazu. System oparty jest na bezprzewodowej technologii cyfrowej i obsluguje zaawansowane funkcje szyfrowania sygnaUczestotliwociwoego, ktorezmiejszaja zaklocenia powodowane przye inneruwrzdenia korzystajace z pasma czestotliwosci 2,4 GHz. Ta cyfrowa technologia zapewnia prywatnosc i charakterzuje sie duzym zasieggiem dzialania. NAJBARDZIEJ OPTYMALNE WYKORZYSTANIE FUNKCJI BEZPRZEWODOWYCH. Monitor oraz kamera są fabrycznie sparowane. Dodajc dodatkowa kamere CSWL1C20CBK (maks. 4 kamery) do systemu, nalezy odniesc sie do czeci PAROWANIE.

• Przed zamontowaniem/uczyciem kameryazolecamy przyeczytanie niniejszej instrukcji obshugi.
• Instrukcjne nalezy przechowywać w bezpiecznym.), wie scu w celu wykorzystania jej w przyszłość.

Specyfikacja techniczne:

Czestotliwość przyszysłania: 2,4-2,4835 GHz Digital

Modulacja: 16QAM, QPSK, BPSK

Zasieg: W pomieszczeniach ± 50m na otwartej przyestrzeni

± 150 ~m (zależnie od warunków lokalnych)

Przetwornik obrazu: 1/4" CMOS

Obiektyw: 2,0 mm

Kat widzenia: 73^

Oswietenie w podczerwieni 5m

(LED):

Zabepieczenie: IP54

Mikrofon: mono

Temperatura pracy: -10^ 50^

Napiécie: 5 V DC/400 mA

Wymiary: 132 × 64 × 57 mm (bez wspornika)

Ciezar: 287 g (z przewodem)

Wskazówki dotyczne bezpiecznychsta:

• W przypadku usterki nie otwieraj kamery ani monitora. Urzadzenia te要去 otwierać wyłącznie wykalifikowy inżynier.
• Nie zanurzaj kamery w cieczach.
• Nie wystawiaj monitora na dziatanie wody i wilgoci.

• Nie wystawiaj monitora ani kamery na dzialanie wysokich temperatur (patrz dane techniczne).

• Nie montuj systemu w puzziu urzadzen wytwarzajacych silne pola magnetyczne, takich jak glosniki. Moze to wplynac na jakosci dzialania sprzetu.

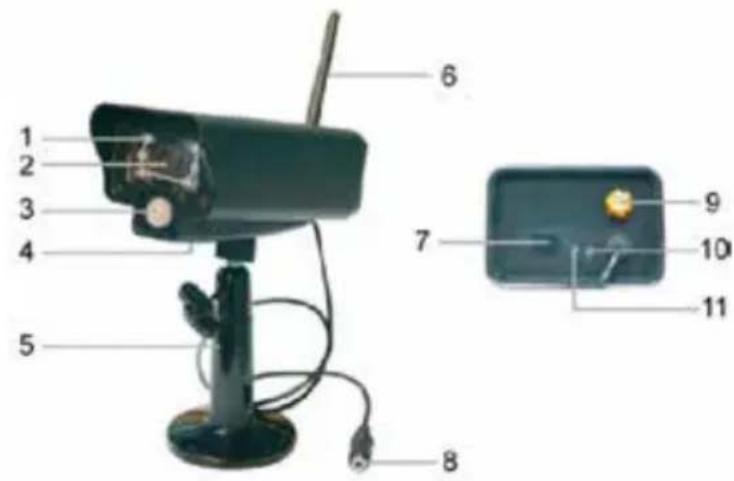

Opis produktu:

1. Podczerwone diody LED
2. Objektyw
3. Podczerwony czujnik PIR
4. Mikrofon
5. Wspornik
6. Antena
7. Przycisk do parowania
8. Pobórmocy
9. Gniazdo antenowe
10. Wskaznik połaczenia
11. Wskaznik zasilania

Instrukcje dotyczace montaizu:

KamereMZna zamontowac na rozne sposoby. W celu zamocowania na suficie nalezy skorzystac z gwintu srbowego znajdujacego sie na gorze kamery. Po zamocowaniu kamery zasilacz sieciowy nalezy podlaczyc do kamery oraz do gniazda sciennego.

Dodajc dodatkowa kamere CSWL1C20CBK (maks. 4), nalezy sparowac ja z systemem, aby system mayl jra Rozpoznać.

Naciśnij przyczisk strzański w sprawo w menu glównym, aby wybrać ustawienia kamery, a nastepnie naciśnij OK.

Parowanie:

1. Naciśnij OK, aby wejsć w menu parowania.
2. Wybierz kamere za pomocza przycisków strzałk w gore i w dof.

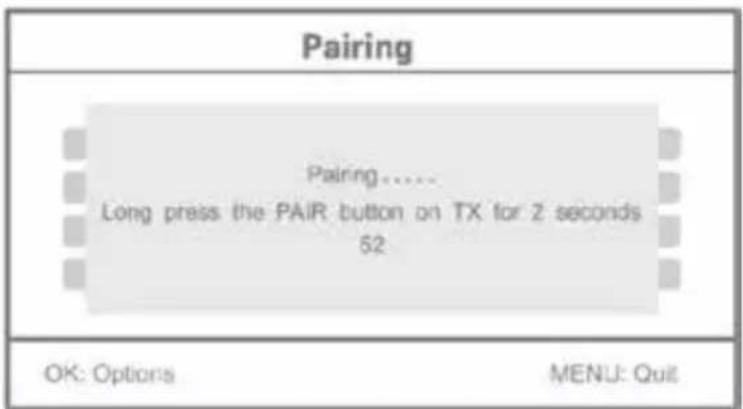

3. Naciński OK - pojawi sie nastepujczy ekran.

1. W ciagu 60 sekund nacinij i przytrzymaj przyze 2 sekundy przycisk znajdujacy sie z tylukamery.
2. Po pomyślnym zakończeniu parowania kamery i monitora, na monitorze wyświetli są komunikat PAIRING OK.
3. Kliknij przycisk menu, aby powróćić do menu kamery.

Uwaga:gressive zakończyto sie niedowodzeniem, wykonaj ponownie powyźiste kroki i upewnij sie, ze monitor i kamera podczas parowania nie są od siebie oddalone naość niz 2 metry.

Konserwaca:

Czyscić wyłacznie sąszmatka.

Nie stosowac plynów do czyszczenia ani srodkow sciernych.

Gwarancja:

Wszelkie zmiany i/lub modyfikacja produktu spowoduja utrata gwarancji. Nie ponesimy zadnej odpowiedzialnosci za szkody spowodowane nieprawidlowym uzytkowaniem produktu.

Zrpeczenia sie odpwiedzialnosci:

Wszystkie projekty i specyfikacja moga zostaczmienione bez uprzedniago powiadomenia. Wszystkie logo oraz nazwy marek i produktow sa znakami towarwymi lub zastrzezonymi znakami towarwymi ich wlascieli i niniejszym sa za takie uznawane.

Utylizacja:

• Produkt ten jest przyznaczenia do osobnej zbiórkw odpwiednim punkcie.
  Nie wyrzuać tego produktu razem z odpadami komunalnymi.
  W celu uzyskania dalszych informaci naje zolezy skontaktowac sie ze sprzedawca lub z lokaln instytucj odpowiedzialna za gospodarowanie odpadami.

Produkt ten zostal wyprodukowany i dostarczony zgodnie z przyepsiami dyrektywami obowiazujacymi we wsztkich paanstwach czlondonskich Unii Europejskiej. Produkt jest rawnie zgodny ze wsztkimi obowiazujacymi specyfikacjami i przyepsiami krajów, w ktorych jest sprezdawany.

Ofcjalna dokumentacja dostepna jest na zadanie. Dokumentacja ta obejmuje, ale nieograność do: Deklaracje zgodnosci (i toźamość produktu), Karty charakterystyki substancjiNiebezpiecznej oraz raportu z testów produktu.

Prosim y Kontakt z naszym dzialem obslugi klienaw celu uzyskania pomocy:

na stronie internetowej: http://www.nedis.com/en-us/contact/contact-form.htm

wysylajac wiadomosc e-mail: [e-mail]

telefonicznie: [phone] (w godzinach pracy biura)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, HOLANDIA
