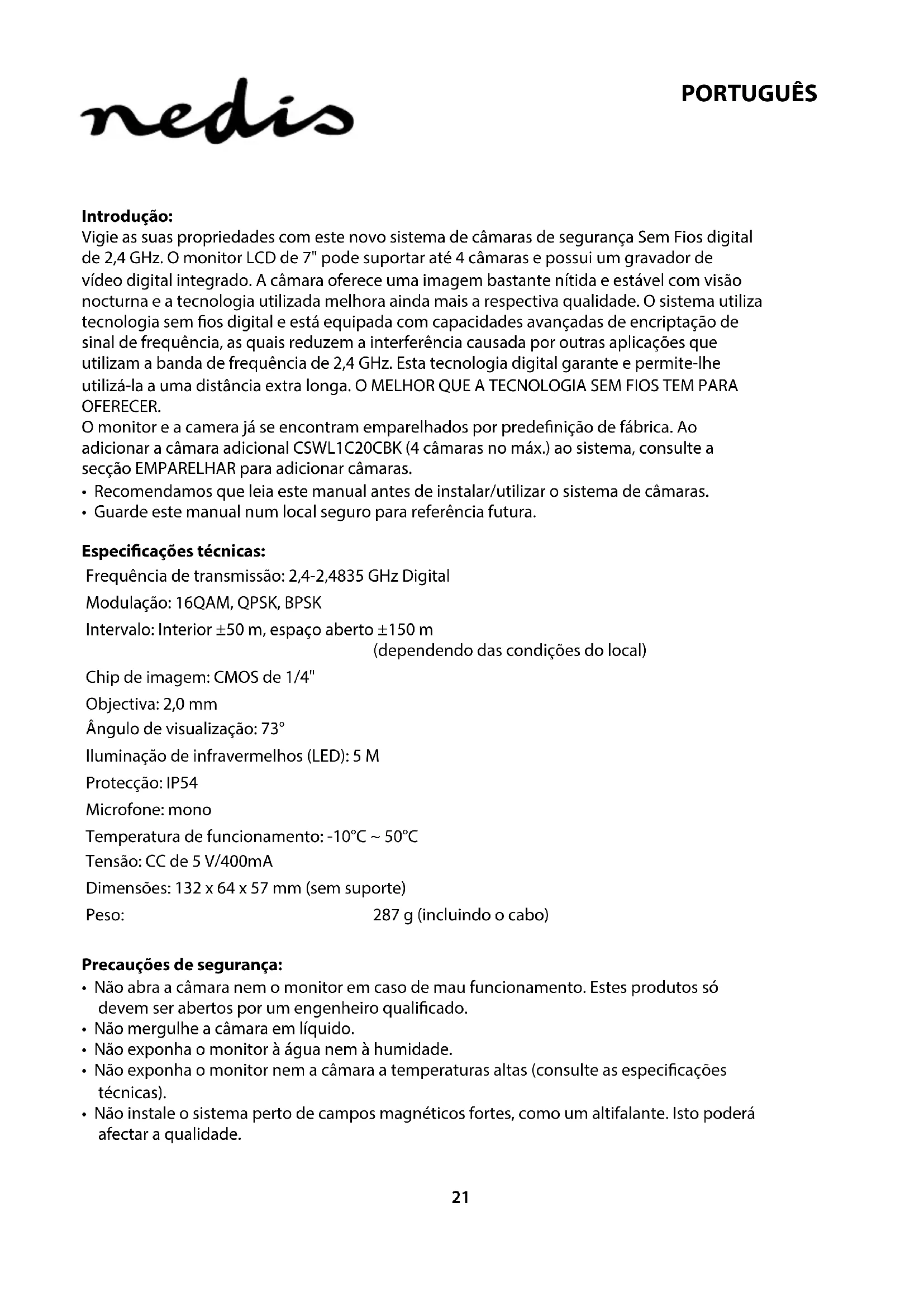

MANUAL DE UTILIZADOR CSWL1C20CBK NEDIS

• Guarde este manual num local seguro para referência futura. Especicações técnicas: Frequência de transmissão: 2,4-2,4835 GHz Digital Modulação: 16QAM, QPSK, BPSK Intervalo: Interior ±50 m, espaço aberto ±150 m (dependendo das condições do local) Chip de imagem: CMOS de 1/4" Objectiva: 2,0 mm Ângulo de visualização: 73° Iluminação de infravermelhos (LED): 5 M Protecção: IP54 Microfone: mono Temperatura de funcionamento: -10°C ~ 50°C Tensão: CC de 5 V/400mA Dimensões: 132 x 64 x 57 mm (sem suporte) Peso: 287 g (incluindo o cabo) Precauções de segurança:

• Não abra a câmara nem o monitor em caso de mau funcionamento. Estes produtos só devem ser abertos por um engenheiro qualicado.

• Não mergulhe a câmara em líquido.

• Não exponha o monitor à água nem à humidade.

• Não exponha o monitor nem a câmara a temperaturas altas (consulte as especicações técnicas).

• Não instale o sistema perto de campos magnéticos fortes, como um altifalante. Isto poderá afectar a qualidade.22 PORTUGUÊS Descrição do produto:

1. LEDs Infravermelhos

3. Sensor de infravermelhos PIR

8. Entrada de Potência

9. Ranhura da Antena

10. Indicador de Ligação

11. Indicador de Potência

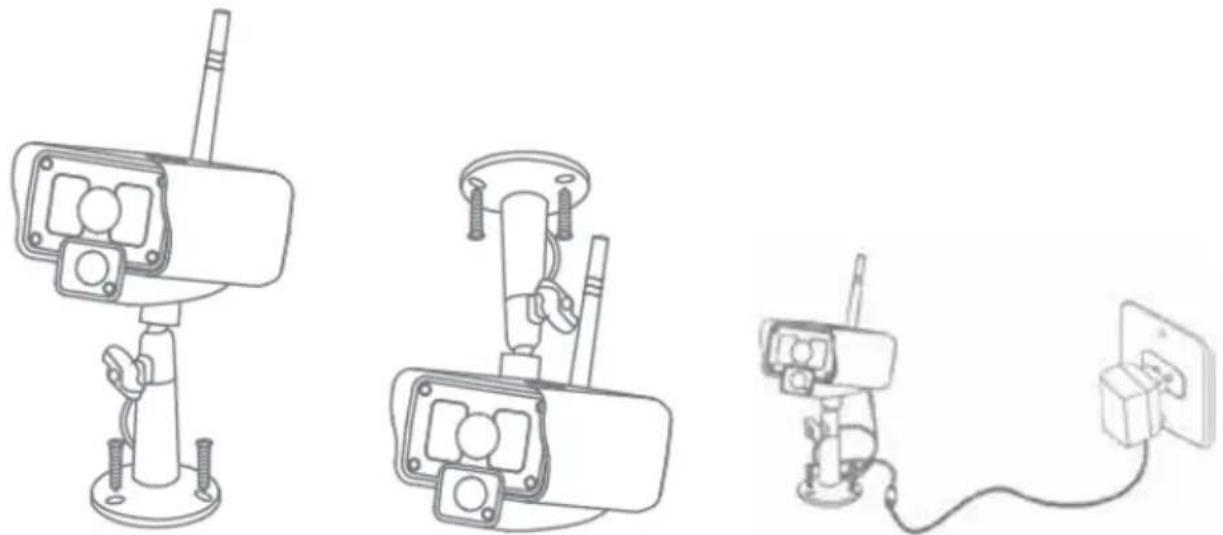

Instruções de instalação: A câmara pode ser instalada de formas diferentes. Para instalação no tecto, utilize a rosca na parte superior da câmara. Depois de instalar a câmara, ligue a fonte de alimentação CA/CC à mesma e a uma tomada de parede. Ao adicionar a câmara adicional CSWL1C20CBK (máx. 4), a câmara necessita de ser emparelhada no sistema para que este reconheça a câmara. Prima o botão de seta para a direita no menu principal para seleccionar as denições da câmara e prima OK. Emparelhamento:

1. Prima OK para entrar no menu de emparelhamento.

2. Seleccione a câmara com os botões de seta para cima e para baixo.

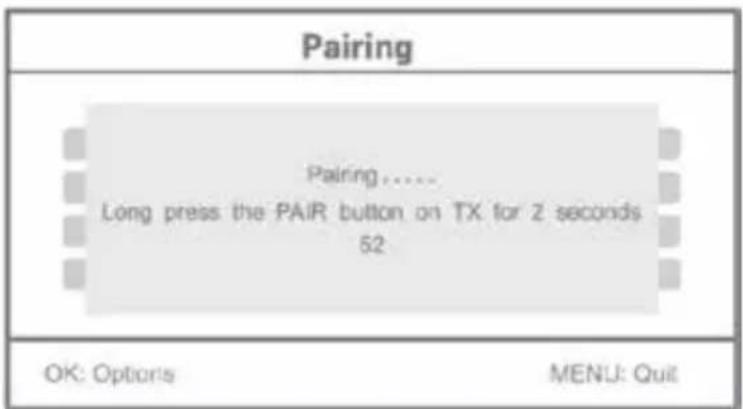

3. Prima OK para apresentar o seguinte ecrã.23

4. Prima o botão de emparelhamento durante 60 segundos e durante 2 segundos na parte

posterior da câmara.

5. Após o emparelhamento com êxito da câmara e do monitor, o monitor apresenta

6. Prima o botão de menu para regressar ao menu da câmara.

Nota: se o emparelhamento falhar, repita os passos acima e certique-se de que o monitor e a câmara não estão mais do que 2 m afastados um do outro durante o procedimento de emparelhamento. Manutenção: Limpe o produto com um pano seco. Não utilizar solventes de limpeza ou produtos abrasivos. Garantia: Quaisquer alterações e/ou modicações no produto anularão a garantia. Não nos podemos responsabilizar por qualquer dano causado pelo uso incorrecto deste produto. Limitação de Responsabilidade: Os designs e as especicações estão sujeitos a alteração sem aviso. Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são reconhecidas como tal neste documento. Eliminação:

• Este produto deve ser eliminado separadamente num ponto de recolha apropriado. Não eliminar este produto juntamente com o lixo doméstico.
