GEBRUIKSAANWIJZING CSWL1C20CBK NEDIS

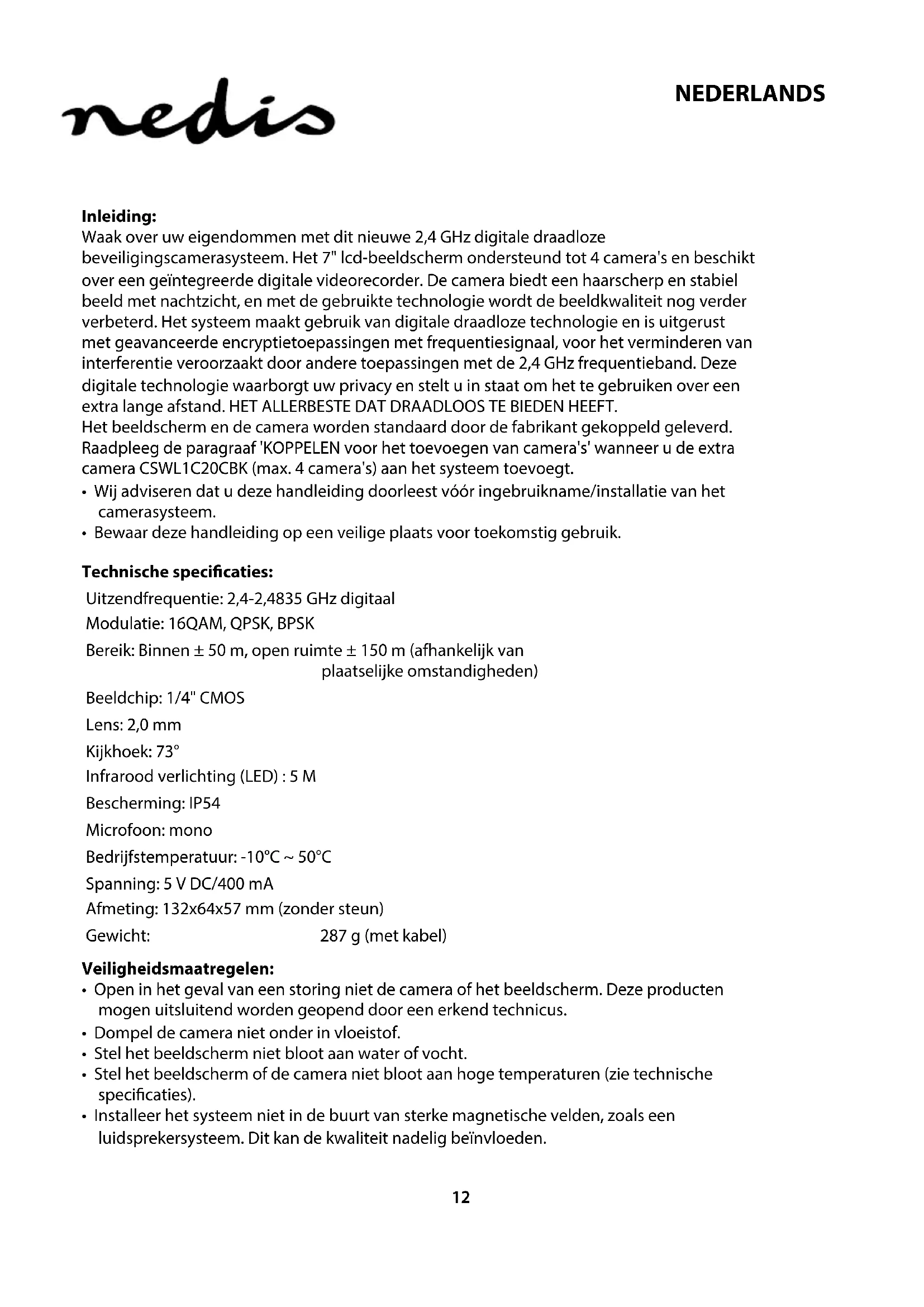

• Wij adviseren dat u deze handleiding doorleest vóór ingebruikname/installatie van het camerasysteem.

• Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik. Technische specicaties: Uitzendfrequentie: 2,4-2,4835 GHz digitaal Modulatie: 16QAM, QPSK, BPSK Bereik: Binnen ± 50 m, open ruimte ± 150 m (afhankelijk van plaatselijke omstandigheden) Beeldchip: 1/4" CMOS Lens: 2,0 mm Kijkhoek: 73° Infrarood verlichting (LED) : 5 M Bescherming: IP54 Microfoon: mono Bedrijfstemperatuur: -10°C ~ 50°C Spanning: 5 V DC/400 mA Afmeting: 132x64x57 mm (zonder steun) Gewicht: 287 g (met kabel) Veiligheidsmaatregelen:

• Open in het geval van een storing niet de camera of het beeldscherm. Deze producten mogen uitsluitend worden geopend door een erkend technicus.

• Dompel de camera niet onder in vloeistof.

• Stel het beeldscherm niet bloot aan water of vocht.

• Stel het beeldscherm of de camera niet bloot aan hoge temperaturen (zie technische specicaties).

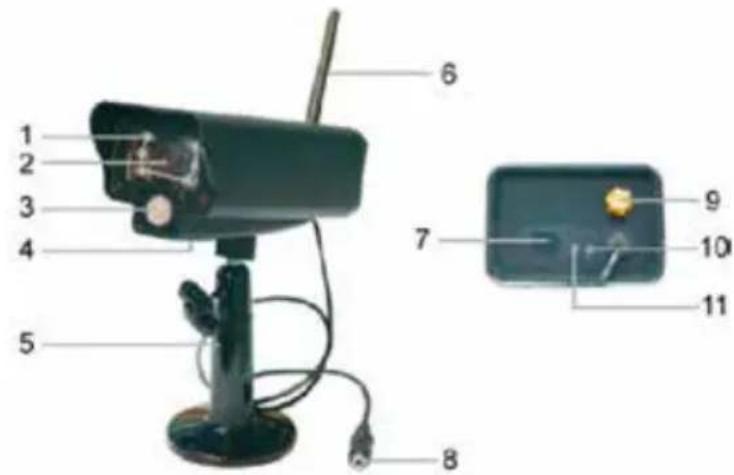

• Installeer het systeem niet in de buurt van sterke magnetische velden, zoals een luidsprekersysteem. Dit kan de kwaliteit nadelig beïnvloeden.13 NEDERLANDS Productbeschrijving:

9. Antenne-aansluiting

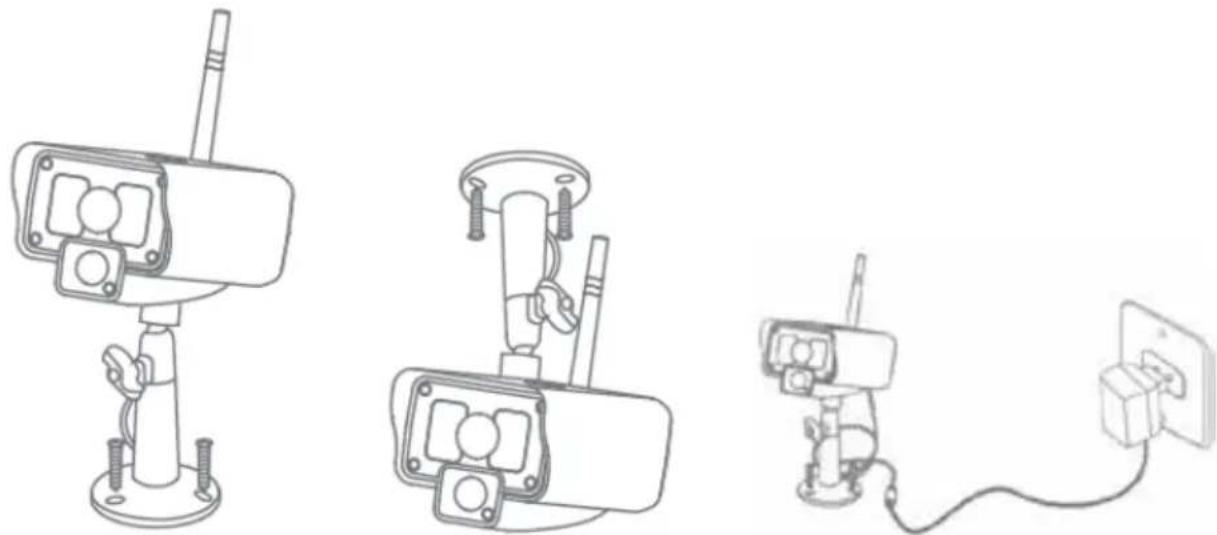

Installatiehandleiding: De camera kan op verschillende manieren worden bevestigd. Gebruik voor plafondbevestiging het schroefdraad bovenop de camera. Sluit na het bevestigen van de camera de AC/DC-voeding aan op de camera en een stopcontact. Voor het qatoevoegen van de extra camera CSWL1C20CBK (max. 4), moet de camera aan het systeem worden gekoppeld om door het systeem te worden herkend. Druk de rechterpijlknop in het hoofdmenu om de camera-instellingen te selecteren en druk op OK. Koppelen:

1. Druk op OK voor toegang tot het koppelmenu.

2. Selecteer het camera met de omhoog- en omlaagpijlknoppen.

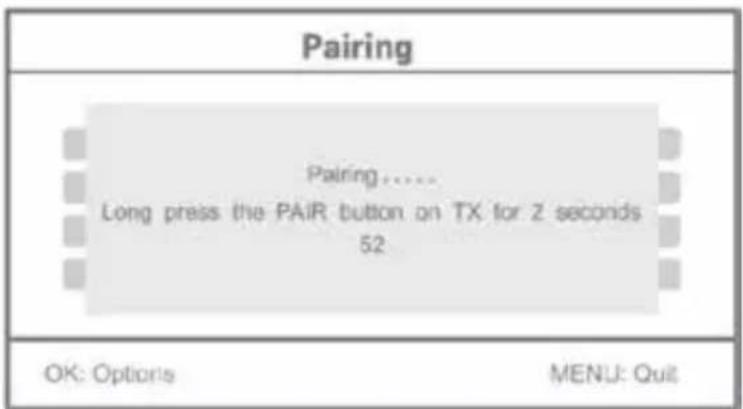

3. Druk op OK waarna het volgende scherm wordt weergegeven.14

4. Druk binnen 60 seconden zo'n 2 seconden op de koppelknop op de achterzijde van de

5. Na het succesvol koppelen van de camera en het beeldscherm, wordt op het

beeldscherm PAIRING OK weergegeven.

6. Druk op de menuknop om terug te keren naar het cameramenu.

Opmerking: als de koppeling mislukt, herhaalt u de bovenstaande stappen en zorg dat het beeldscherm en de camera niet meer dan 2 meter van elkaar af staan voor de koppelingsprocedure. Onderhoud: Reinig het product alleen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Garantie: Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product. Disclaimer: Ontwerpen en specicaties kunnen zonder kennisgeving worden gewijzigd. Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Afvoer:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
