Тип продукта	Зарядное устройство для аккумуляторов электроинструмента
Бренд	Bosch
Модель	GAL 1215 CV Professional
Напряжение зарядки	3 В (автоматическое определение напряжения)
Зарядный ток	1500 mA
Допустимый диапазон температуры зарядки	0 °C до 45 °C
Время зарядки (1,3-1,5 А·ч)	Около 65 мин (100 %)
Время зарядки (2,0 А·ч)	Около 80 мин (100 %)
Количество элементов аккумуляторной батареи	от 1 до 3
Вес (согласно EPTA-Procedure 01:2014)	0,36 кг
Класс защиты	II (двойная изоляция)
Питание	230 В~ (220 В также возможно)
Совместимые аккумуляторы	Литий-ионные аккумуляторы Bosch емкостью не менее 1,3 А·ч
Индикатор зарядки	Светодиодный индикатор (мигает во время зарядки, горит постоянно при полном заряде)
Функция интеллектуальной зарядки	Автоматическое определение состояния заряда, оптимальная зарядка в зависимости от температуры и напряжения
Защита от перегрева	Да (отключение при выходе температуры за пределы)
Обслуживание	Содержать в чистоте; не закрывать вентиляционные щели
Очистка	Отключать перед очисткой; использовать сухую ткань
Ремонтопригодность	Ремонт только Bosch или авторизованным сервисным центром; использовать оригинальные запасные части
Артикул	2 607 226 1..

Часто задаваемые вопросы - GAL 1215 CV Professional BOSCH

Какие типы аккумуляторов можно заряжать с помощью Bosch GAL 1215 CV?

Это зарядное устройство предназначено для литий-ионных аккумуляторов Bosch емкостью не менее 1,3 А·ч и содержащих от 1 до 3 элементов. Напряжение должно соответствовать напряжению зарядки 3 В. Никогда не заряжайте неперезаряжаемые батарейки.

Сколько времени требуется для зарядки аккумулятора?

Время зарядки зависит от емкости аккумулятора: для емкости 1,3-1,5 А·ч рассчитывайте около 65 минут для полной зарядки (100%); для 2,0 А·ч — около 80 минут. Интеллектуальный процесс регулирует зарядный ток.

Что означает светодиодный индикатор на зарядном устройстве?

Индикатор мигает во время зарядки и горит постоянно, когда аккумулятор полностью заряжен или если температура аккумулятора выходит за допустимый диапазон (0-45 °C). Если он горит без аккумулятора, зарядное устройство готово.

Можно ли оставить аккумулятор в зарядном устройстве после зарядки?

Да, зарядное устройство поддерживает аккумулятор в полностью заряженном состоянии без риска перезарядки благодаря интеллектуальной системе зарядки. Это безопасно для аккумулятора.

Что делать, если индикатор не загорается?

Сначала проверьте, что вилка надежно вставлена и розетка работает. Если проблема сохраняется, возможно, неисправны зарядное устройство, кабель или розетка. Обратитесь в авторизованный сервисный центр Bosch для проверки.

Можно ли использовать зарядное устройство на улице или под дождем?

Нет, никогда не подвергайте зарядное устройство воздействию дождя или влаги. Вода увеличивает риск поражения электрическим током. Используйте его только в сухом месте.

Как чистить зарядное устройство?

Всегда отключайте зарядное устройство перед чисткой. Протирайте его сухой тканью. Не закрывайте вентиляционные щели. Чистое зарядное устройство снижает риск поражения электрическим током.

Что делать, если аккумулятор нагревается во время зарядки?

Небольшой нагрев нормален. Если температура выходит за допустимый диапазон (0-45 °C), зарядное устройство прерывает зарядку. Подождите, пока аккумулятор остынет. Если проблема сохраняется, обратитесь в сервисный центр.

Где найти запасные части или отремонтировать зарядное устройство?

Ремонт должен выполняться только Bosch или авторизованным сервисным центром. Вы можете заказать детали онлайн на www.bosch-pt.fr (Франция). По всем вопросам обращайтесь в службу поддержки клиентов Bosch.

Как утилизировать зарядное устройство по окончании срока службы?

Не выбрасывайте зарядное устройство вместе с бытовыми отходами. Соблюдайте местные правила утилизации электрических и электронных отходов (директива ЕС 2012/19/ЕС).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GAL 1215 CV Professional BOSCH

ги Оригинальное руководство по

эксплуатации

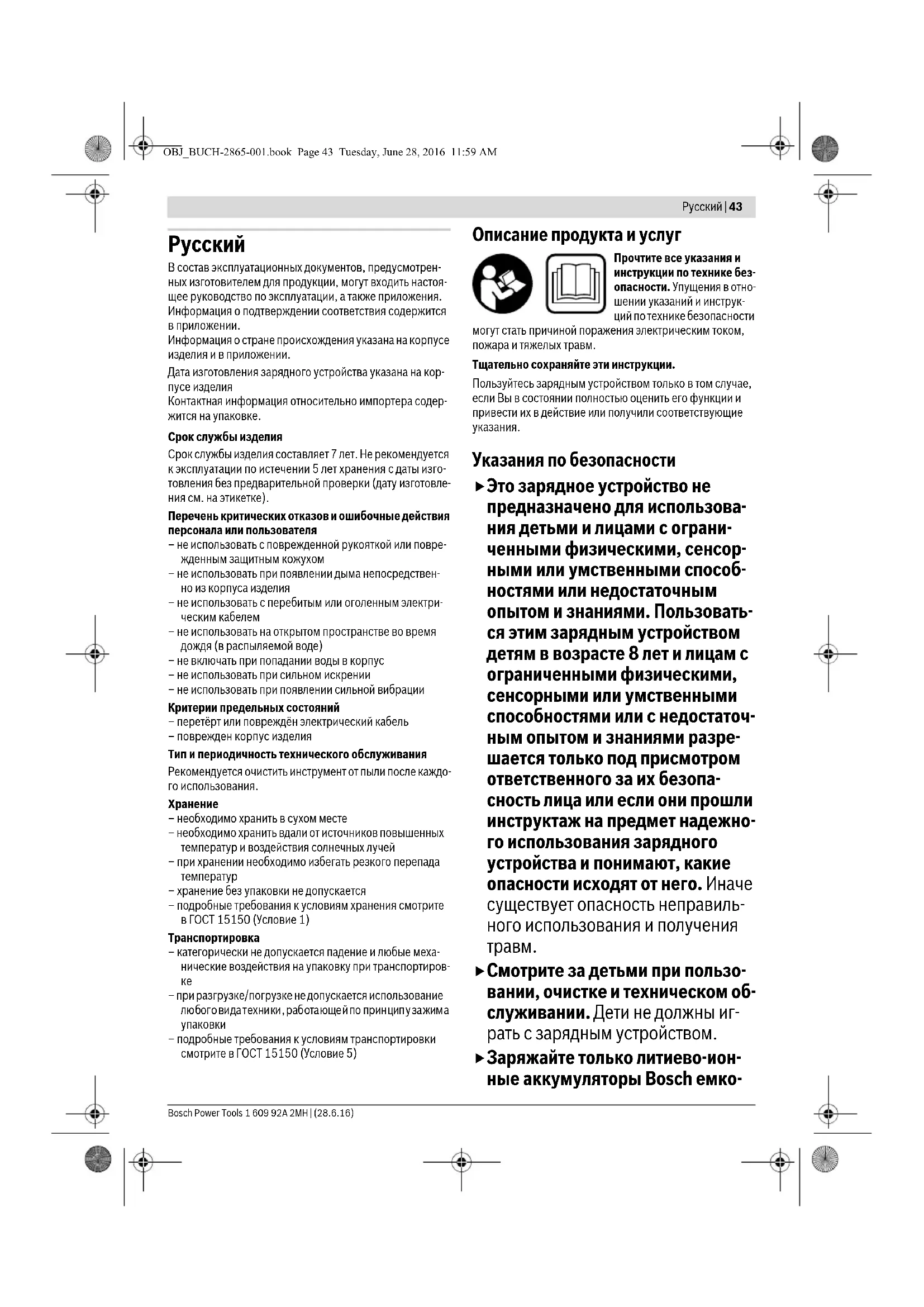

Русский. Страница 43

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления зарядного устройства указана на корпусе изделия

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
- поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада температур
- хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого видатехники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

Описание продукта и услуг

Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности

могут стать причиной поражения электрическим током, пожара и тяжелых травм.

Тщательно сохраняйте эти инструкции.

Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.

Указания по безопасности

- Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования и получения травм.

▶ Смотрите за детьми при пользовании, очистке и техническом обслуживании. Дети не должны играть с зарядным устройством.
▶Заряжайте только литиево-ионные аккумуляторы Bosch емко-

44 | Русский

стью от 1,3 А-ч (от 1 элементов). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва.

Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.

Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.
▶ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.

Изображенные составные части

Нумерация составных частей выполнена по изображению зарядного устройства на странице с иллюстрациями.

1 Аккумулятор*
2 Индикатор заряда аккумулятора зеленый
3 Зарядное гнездо

*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.

Технические данные

Зарядное устройство GAL 1215 CV
Товарный No		2 607 226 1..
Зарядное напряжение аккумулятора (автоматический контроль напряжения)	В	3

Зарядное устройство GAL 1215 CV

Зарядный ток мА 1500
Допустимый диапазон температуры при зарядке	°C 0-45
Время зарядки при емкости аккумулятора, ок.		(80%) 100%
- 1 , 3 - 1 , 5 А - ч	мин (50)	65
- 2 , 0 А - ч	мин (65)	80
Число элементов аккумулятора		1-3
Вес согласно EPTA-Procedure 01:2014	кг	0,36
Класс защиты		/

Работа с инструментом

Включение электроинструмента

Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.

Процесс зарядки

Процесс зарядки начинается сразу, как только вилка сети зарядного устройства будет вставлена в штепсельную розетку и аккумулятор 1 будет установлен в зарядное гнездо 3.

Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора.

Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.

Указание: Зарядка возможна только при температуре аккумулятора в пределах диапазона зарядки, см. раздел «Технические данные».

Значение элементов индикатора

Мигание индикатора заряда аккумулятора 2

Индикатор заряда аккумулятора 2 сигна- лизирует процесс зарядки миганием.

Непрерывный свет индикатора заряда аккумулятора 2

Непрерывный свет индикатора за- ряда аккумулятора 2 указывает на полностью заряженное состояние аккумулятора или на прерывание

процесса зарядки при выходе температуры аккумулятора за пределы допустимого диапазона. Зарядка аккумулятора продолжается, как только температура будет в допустимом диапазоне.

，

6

1

2

Русский | 45

Без аккумулятора непрерывный свет индикатора заряда 2 означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем состоянии.

Неисправность – Причины и устранение

Причина Устранение

Индикатор зарядки аккумулятора 2 светится непрерывно

Аккумулятор не заряжается

Аккумулятор вставлен не полностью	Правильно вставить аккумулятор в зарядное устройство
Загрязнены контакты аккумулятора	Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор

Аккумулятор неисправный Заменить аккумулятор

Индикатор зарядки 2 не светится

Вилка сети зарядного устройства вставлена неполностью в розетку	Правильно вставить вилку в штепсельную розетку
Неисправность штепсельной розетки, кабеля питания или зарядного устройства	Проверить напряжение сети, при надобности сдать зарядное устройство в авторизованную мастерскую электроинструментов фирмы Bosch

Указания по применению

При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента.

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.

Техобслуживание и сервис

Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.

Сервис и консультирование на предмет использования продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо-

вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош»

Вашутинское шоссе, вл. 24

141400, г.Химки, Московская обл.

Россия

Тел.: [phone] (звонок по России бесплатный)

E-Mail: [e-mail]

Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить:

- на официальном сайте www.bosch-pt.ru

– либо по телефону справочно – сервисной службы

Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г.Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

46 | Українська

Утилизация

Отслужившие свой срок зарядные устройства, принадлежности и упаковку следует сдавать на экологически чистую рециркуляцию отходов.

Не выбрасывайте зарядные устройства в коммунальный мусор!

Только для стран-членов ЕС:

Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок зарядные устройства должны собираться отдельно и быть переданы на эколически чистую рециркуляцию отходов.

Возможны изменения.
