Тип продукту	Зарядний пристрій для акумуляторних електроінструментів
Марка	Bosch
Модель	GAL 1215 CV Professional
Напруга заряду	3 В (автоматичне визначення напруги)
Струм заряду	1500 мА
Допустимий діапазон температури заряду	0 °C до 45 °C
Час заряду (1,3-1,5 А·год)	Приблизно 65 хв (100 %)
Час заряду (2,0 А·год)	Приблизно 80 хв (100 %)
Кількість елементів акумулятора	1 до 3
Вага (згідно EPTA-Procedure 01:2014)	0,36 кг
Клас захисту	II (подвійна ізоляція)
Живлення	230 В~ (також можливе 220 В)
Сумісні акумулятори	Акумулятори Bosch літій-іонні ємністю не менше 1,3 А·год
Індикатор заряду	Світлодіод (мигає під час заряджання, постійно світиться коли заряджено)
Функція інтелектуального заряджання	Автоматичне визначення стану заряду, оптимальне заряджання відповідно до температури та напруги
Захист від перегріву	Так (зупинка, якщо температура поза діапазоном)
Обслуговування	Підтримувати в чистоті; не закривати вентиляційні отвори
Очищення	Відключити перед очищенням; використовувати суху ганчірку
Ремонтопридатність	Ремонт тільки компанією Bosch або авторизованим сервісним центром; використовувати оригінальні запасні частини
Номер виробу	2 607 226 1..

Часті запитання - GAL 1215 CV Professional BOSCH

Які типи акумуляторів можна заряджати за допомогою Bosch GAL 1215 CV ?

Цей зарядний пристрій призначений для акумуляторів Bosch літій-іонних ємністю не менше 1,3 А·год та з кількістю елементів від 1 до 3. Напруга повинна відповідати напрузі заряду 3 В. Ніколи не заряджайте неакумуляторні батарейки.

Скільки часу потрібно для заряджання акумулятора ?

Час заряджання залежить від ємності акумулятора: для ємності 1,3-1,5 А·год розраховуйте приблизно 65 хвилин для повного заряду (100 %); для 2,0 А·год – приблизно 80 хвилин. Інтелектуальний процес регулює струм заряду.

Що означає світлодіодний індикатор на зарядному пристрої ?

Індикатор мигає під час заряджання і постійно світиться, коли акумулятор повністю заряджений або якщо температура акумулятора виходить за допустимий діапазон (0-45 °C). Якщо він світиться без акумулятора, зарядний пристрій готовий до роботи.

Чи можна залишити акумулятор у зарядному пристрої після заряджання ?

Так, зарядний пристрій підтримує акумулятор у повністю зарядженому стані без ризику перезаряду завдяки системі інтелектуального заряджання. Це безпечно для акумулятора.

Що робити, якщо індикатор не світиться ?

Спочатку перевірте, чи правильно підключено вилку та чи працює розетка. Якщо проблема не зникає, зарядний пристрій, кабель або розетка можуть бути несправними. Зверніться до авторизованого сервісного центру Bosch для перевірки.

Чи можна використовувати зарядний пристрій на вулиці або під дощем ?

Ні, ніколи не піддавайте зарядний пристрій впливу дощу або вологи. Вода збільшує ризик ураження електричним струмом. Використовуйте тільки в сухому місці.

Як очистити зарядний пристрій ?

Завжди відключайте зарядний пристрій перед очищенням. Очищуйте його сухою ганчіркою. Не закривайте вентиляційні отвори. Чистий зарядний пристрій знижує ризик ураження електричним струмом.

Що робити, якщо акумулятор нагрівається під час заряджання ?

Незначне нагрівання є нормальним. Якщо температура перевищує допустимий діапазон (0-45 °C), зарядний пристрій перериває заряджання. Зачекайте, поки акумулятор охолоне. Якщо проблема не зникає, зверніться до сервісного центру.

Де можна знайти запасні частини або відремонтувати зарядний пристрій ?

Ремонт повинен виконуватися тільки компанією Bosch або авторизованим сервісним центром. Ви можете замовити запчастини онлайн на www.bosch-pt.fr (Франція). З будь-якими запитаннями звертайтеся до служби підтримки клієнтів Bosch.

Як утилізувати зарядний пристрій після закінчення терміну служби ?

Не викидайте зарядний пристрій разом із побутовими відходами. Дотримуйтесь місцевих правил утилізації електричних та електронних відходів (директива ЄС 2012/19/ЄС).

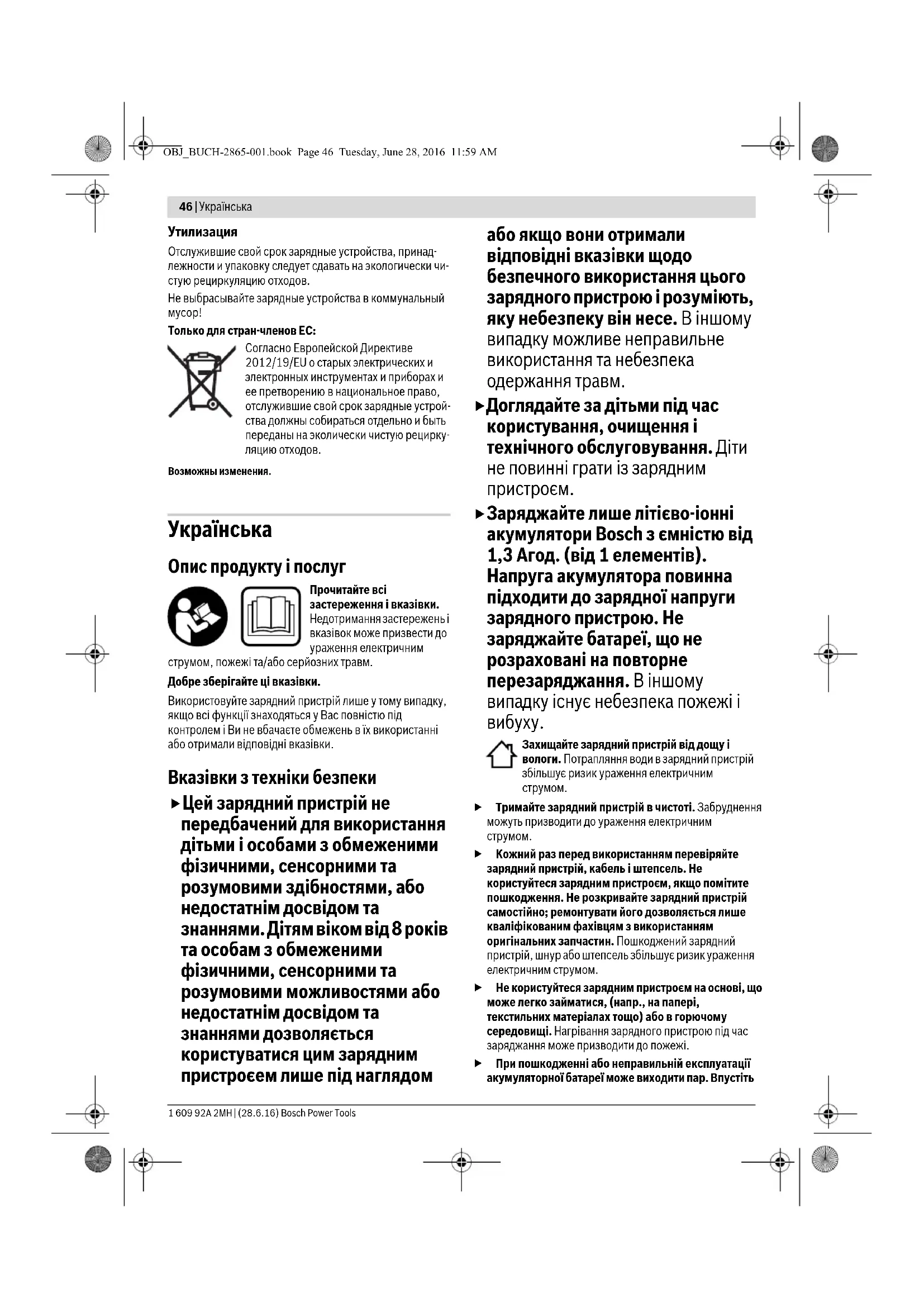

ПОСІБНИК КОРИСТУВАЧА GAL 1215 CV Professional BOSCH

uk Оригінальна інструкція з

експлуатації

Українська. Сторінка 46

Казакша. .Бет 49

Română....Pagina 51

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним

струмом, пожежі та/або серйозних травм.

Добре зберігайте ці вказівки.

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Вказівки з техніки безпеки

►Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом

або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм.

▶Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним пристроєм.

Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 1,3 Агод. (від 1 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і вибуху.

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.

• Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
  Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
  He користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.
  ▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустить

Українська | 47

свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.

▶ Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком.

1 Акумуляторна батарея*
2 Зелений індикатор зарядження акумуляторної батареї
3 Зарядне гніздо
*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані
Зарядний пристрій GAL 1215 CV

Товарний номер	2 607 226 1..
Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги)	В~	3
Зарядний струм	мА 1500
Допустимий температурний діапазон заряджання	°C 0-45
Тривалість заряджання при ємності акумулятора, бл.	(80%) 100%
– 1 , 3 – 1 , 5 А г о д .	хвил. (50)	65
– 2 , 0 А г о д .	хвил. (65)	80
Кількість акумуляторних елементів		1 - 3
Вага відповідно до EPTA-Procedure 01:2014	кг	0,36
Клас захисту		☐ / ☐

Робота

Початок роботи

Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Заряджання

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встроилений в розетку, а акумуляторна батарея 1 буде встроплена у зарядне гніздо 3.

Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.

Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю заряджена.

Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».

Функції індикаторів

Мигання індикатора зарядження акумуляторної батареї 2

Процес заряджання сигналізується миганням індикатора зарядження акумуляторної батареї 2.

Постійне свічення індикатора зарядження акумуляторної батареї 2

Постійне свічення індикатора зарядження акумуляторної батареї 2 сигналізує, що акумуляторна батарея повністю заряджена або що

температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону 1 заряджання і тому зарядження не можливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатися.

Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора 2 свідчить про те, що штепсель встroomлений у розетку і зарядний пристрій готовий до роботи.

Неполадки – причини і усунення

Причина Що робити
Індикатор зарядження акумуляторної батареї 2 світиться постійно
Заряджання не здійснюється

Акумуляторна батарея не (повністю) встановлена на зарядний пристрій	Правильно встановіть акумуляторну батарею на зарядний пристрій
Забруднилися контакти акумуляторної батареї	Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну батарею
Акумуляторна батарея несправна	Поміняйте акумуляторну батарею

48 | Українська

Причина Що робити

Індикатор зарядження акумуляторної батареї 2 не світиться

Не (повністю) встрошлений штепсель зарядного пристрою	(Добре) встроміть штепсель у розетку
Несправна розетка, кабель живлення або зарядний пристрій	Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch

Вказівки щодо роботи

При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Технічне обслуговування і сервіс

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте зарядні пристрої в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві вимірю- вальні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Можливі зміни.
