РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ARX25K2V1B DAIKIN

CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

Директив со всеми поправками.

в соответствии с положениями:

09 Примечание * как указано в <A> и в соответствии сположительным решением <B>

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

• Для обеспечения правильности монтажа внимательно изучите данные меры предосторожности.

• В этом руководстве меры предосторожности помечены надписями "ПРЕДУПРЕЖДЕНИЕ" и "ПРЕДОСТЕРЕЖЕНИЕ". Примите все указанные ниже меры предосторожности: все они важны для обеспечения безопасности. ПРЕДУПРЕЖДЕНИЕ ..... Игнорирование любого ПРЕДУПРЕЖДЕНИЯ может привести к таким тяжким последствиям как смерть или серьезная травма. ПРЕДОСТЕРЕЖЕНИЕ ....Игнорирование любого ПРЕДОСТЕРЕЖЕНИЯ может привести к серьезным последствиям.

• В данном руководстве используются следующие предупреждающие знаки:

• После завершения монтажа испытайте блок, чтобы проверить на предмет ошибок монтажа. Проинструктируйте пользователя надлежащим образом относительно использования и очистки блока согласно руководству по эксплуатации.

• Оригиналом руководства является текст на английском языке. Текст на других языках является переводом соригинала. Соблюдайте данную инструкцию. Проверьте наличие заземления. Никогда не пытайтесь. ПРЕДУПРЕЖДЕНИЕ

• Монтаж должен выполнять дилер или другой специалист. Неправильная установка может привести к протеканиям воды, поражению электрическим током или возгоранию.

• Установите кондиционер согласно инструкциям, содержащимся в этом руководстве. Неправильная установка может привести к протеканиям воды, поражению электрическим током или возгоранию.

• Используйте входящие в комплект поставки или указанные детали для монтажа. Использование других деталей может привести к падению блока, утечкам воды, поражению электрическим током или пожару.

• Устанавливайте кондиционер на прочном основании, которое может выдержать вес блока. Не отвечающее требованиям основание или неправильный монтаж могут привести к травмам в случае падения блока с основания.

• Электротехнические работы должны проводиться в соответствии с руководством по монтажу, а также национальными правилами по электропроводке и практическими рекомендациями. Недостаточная мощность и незавершенные электротехнические работы могут вызвать поражение электрическим током или возгорание.

• Для питания системы необходима отдельная цепь силового электропитания. Не допускается подключение к электрической цепи, которая уже питает другие потребители.

• Для проводки необходимо использовать кабель достаточной длины, чтобы охватить все расстояние без соединений. Использование удлинителя не допускается. В цепи электропитания не должно быть других нагрузок. используйте отдельную цепь. (Невыполнение этого требования может привести к чрезмерному нагреву, поражению электрическим током или пожару.)

• Для электрических соединений между внутренним и наружным агрегатами используйте провода указанных типов. Надежно зажмите соединительные провода, чтобы на их клеммы не воздействовали внешние нагрузки. Если провода ненадежно подсоединены или зажаты, возможен перегрев клемм или пожар.

• После подключения соединительной и силовой проводки проложите кабели так, чтобы они не создавали чрезмерных нагрузок на крышки и панели электрооборудования. Установите крышки поверх проводов. Неправильная установка крышки может привести к перегреву клемм, поражению электрическим током или возгоранию.

• В случае утечек хладагента во время монтажа, проветрите помещение. (Хладагент образует ядовитый газ при соприкосновении с пламенем.)

• После завершения монтажа убедитесь в отсутствии утечек хладагента. (Хладагент образует ядовитый газ при соприкосновении с пламенем.)

• При монтаже или перемещении системы в контур хладагента не должны попадать вещества, отличные от указанного хладагента (R410A), такие как воздух. (Воздух или другие посторонние вещества приводят к ненормальному повышению давления или разрыву, который может стать причиной травмы.)

• Во время откачки, прежде чем отсоединять трубопровод хладагента, выключите компрессор. Если во время откачки компрессор продолжает работать, а запорный вентиль открыт, при отсоединении трубопровода хладагента воздух будет всасываться, что вызовет ненормальное давление в холодильном контуре, которое может привести к поломке и даже травме.

• При установке, прежде чем запускать компрессор, прочно закрепите трубопровод хладагента. Если во время откачки компрессор не подсоединен, а запорный вентиль открыт, воздух будет всасываться, когда компрессор работает, что вызовет ненормальное давление в холодильном контуре, которое может привести к поломке и даже травме.

• Проверьте наличие заземления. Не заземляйте блок присоединением к трубе коммунальной службы, к разряднику или к телефонному заземлению. Несоответствующее заземление может привести к поражению электрическим током или пожару. Сильные всплески токов от молнии или от других источников могу вызывать повреждение кондиционера.

• Проконтролируйте установку выключателя тока утечки заземления. Отсутствие прерывателя утечки на землю может явиться причиной поражения электрическим током или пожара. 3P291651-9U.book Page 1 Thursday, November 27, 2014 2:45 PM2 Русский Принадлежности Принадлежности, поставляемые с наружным агрегатом: ПРЕДОСТЕРЕЖЕНИЕ

• Не устанавливайте кондиционер в таком месте, в котором существует опасность утечки огнеопасного газа. В случае утечки и скопления газа вокруг блока возможен пожар.

• Установите дренажный трубопровод согласно инструкциям, содержащимся в этом руководстве. Не отвечающий требованиям трубопровод может привести к разливу воды.

• Затяните накидную гайку надлежащим образом, например динамометрическим ключом. Если накидная гайка затянута слишком сильно, через некоторое время она может треснуть, что приведет к утечке хладагента.

• Обязательно примите адекватные меры по недопущению попадания в наружный агрегат мелких животных. При контакте мелких животных с деталями под напряжением возможны сбои в работе блока, задымление или возгорание. Проинструктируйте заказчика о том, что пространство вокруг агрегата необходимо содержать в чистоте.

• Данное устройство может использоваться специалистами или обученными пользователями в магазинах, на предприятиях легкой промышленности, на фермах, либо неспециалистами для коммерческих и бытовых нужд.

• Уровень звукового давления: менее 70 дБ(A). (A) Руководство по монтажу

(B) Сливная пробка (модели с тепловым

Она находится на дне упаковочной коробки.

(C) Ярлык о заправке хладагентом

(D) Этикетка о наличии вызывающих парниковый эффект фторсодержащих газов на нескольких языках

3P291651-9U.book Page 2 Thursday, November 27, 2014 2:45 PMРусский 3 Предостережения относительно выбора места монтажа

1) Выберите место, достаточно прочное, чтобы выдержать вес и вибрацию агрегата, где не будет усиливаться шум

2) Выберите местоположение, где выходящий из агрегата горячий воздух и издаваемый им шум не будут беспокоить

3) Не следует устанавливать агрегат около спальни и других мест, где может мешать шум при работе.

достаточно места для того, чтобы вносить и выносить агрегат.

5) Должно быть достаточно пространства для прохождения воздуха, а вокруг входа и выхода воздуха не должно быть

6) Возле места установки не должно быть возможности утечки горючих газов.

7) Блоки, шнуры электропитания и кабели между блоками устанавливаются на расстоянии не менее 3 метров

телевизоров и радиоприемников. Это делается во избежание помех для изображения и звука. (В зависимости от условий распространения радиоволн помехи могут быть слышны даже при расположении на расстоянии более 3 метров.)

8) В прибрежных зонах и других местах с соленой атмосферой, содержащей эфир серной кислоты, срок службы

кондиционера может сократиться вследствие коррозии

9) Поскольку слив выходит из наружного агрегата, не помещайте под агрегатом ничего, что боится влаги.

Не допускается подвешивать агрегаты на потолке или устанавливать их друг на друга. ПРЕДОСТЕРЕЖЕНИЕ При эксплуатации кондиционера в условиях низкой температуры окружающего воздуха обязательно следуйте нижеприведенным инструкциям.

1) Во избежание действия ветра устанавливайте наружный

агрегат стороной всасывания к стене.

2) Не устанавливайте наружный агрегат в месте, где сторона

всасывания может быть подвергнута непосредственному действию ветра.

3) Для защиты от ветра рекомендуется закрыть сторону выпуска

воздуха наружного агрегата защитным экраном.

4) В регионах, где обычно выпадает много снега, агрегат необходимо устанавливать в таком месте, чтобы снег не

препятствовал его нормальной работе. Сделайте большой козырек.Сделайте подставку.Установите блок на достаточной высоте над поверхностью емли, чтобы предотвратить засыпание снегом. 3P291651-9U.book Page 3 Thursday, November 27, 2014 2:45 PM250 мм от стены 4 Русский Монтажный чертеж наружного

ПРЕДОСТЕРЕЖЕНИЕ Используйте трубопровод длиной от 1,5 м до 15 м. Оберните изоляционную трубу снизу доверху внешней обмоткой. В местах с плохим дренажем используйте для наружного агрегата блочное основание. Отрегулируйте высоту опор так, чтобы блок располагался горизонтально. В противном случае возможна утечка воды или образование луж. Если агрегат может упасть, используйте болты опор или проволоку. Предусмотрите пространство для обслуживания трубопроводов и электрических компонентов. единицы измерения: мм Наружный диаметр 9,5 ммГазовая линияЖидкостная линияНаружный диаметр 6,4 мм20 г/мМаксимально допустимая длина 12 м 15 м Максимально допустимая высотаДополнительный хладагент, необходимый для трубопроводахладагента за пределами участка длиной 10 м. Добавьте надлежащее количество дополнительного хладагента.В противном случае возможно ухудшение рабочих характеристик. Предлагаемая наименьшая длина трубопровода составляет 1,5 м,чтобы предотвратить шум от наружного агрегата и вибрацию. (Механический шум и вибрация могут возникать в зависимостиот способа монтажа блока и среды, в которой он используется.)1,5 мМинимально допустимая длина

(Центры отверстий под болты в опорах) (От края блока)

Снятие крышки запорного

Удалите винты на крышке запорного вентиля. Сдвиньте вниз и снимите крышку. Закрепление крышки запорного вентиля. Вставьте верхнюю часть крышки запорного вентиля в вентиля в наружный агрегат. Затяните винты. Крышка запорного

*Русский 5 Правила монтажа

• Если на пути впуска воздуха или потока выходящего воздуха наружного агрегата есть стена или другое препятствие, выполните следующие действия по монтажу.

• Для всех описанных ниже схем установки высота стены на стороне выпуска должна быть не более 1200 мм. Меры предосторожности при

• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал вибраций или шума при работе.

• Согласно фундаментному чертежу надежно закрепите агрегат фундаментными болтами. (Подготовьте четыре комплекта фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)

• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над поверхностью фундамента. Монтаж наружного агрегата

1. Монтаж наружного агрегата.

1) При монтаже наружного агрегата см. разделы "Предостережения относительно выбора места монтажа"

и "Монтажный чертеж наружного агрегата".

2) Если требуются дренажные работы, выполните представленную ниже процедуру.

2. Дренажные работы. (Модели с тепловым

1) Для слива используйте сливную пробку.

2) Если дренажное отверстие закрыто основанием для монтажа или поверхностью

пола, поместите под опоры наружного агрегата дополнительные подкладки высотой не менее 30 мм.

3) В холодных зонах не используйте дренажный шланг для наружного агрегата.

(В противном случае сливаемая вода может замерзнуть, что приведет к уменьшению теплопроизводительности.) Больше 50 Больше 100Вид сбоку1200 илименьшеБольше 50 Больше 50Вид сверхуБольше Вид сверхуЕдиницы измерения: ммБольше 150Больше 300Больше 50Стена с одной стороны Стены с двух сторонСтены с трех сторонБольше 150

Отверстие дляслива водыНижняя рамаСливная пробкаШланг (приобретается по месту установки, внутренний диаметр 16 мм) 3P291651-9U.book Page 5 Thursday, November 27, 2014 2:45 PM6 Русский Монтаж наружного агрегата

3. Развальцовка конца трубы.

1) Труборезом отрежьте конец трубы.

2) Удалите заусенцы ножом, обращенным вниз,

так чтобы стружка не попала в трубу.

3) Оденьте на трубу накидную гайку.

4) Развальцуйте трубу.

5) Проверьте правильность развальцовки.

1) Не применяйте на развальцованной детали минеральное масло.

2) Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы

3) Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе

4) Для обеспечения гарантии срока службы данного агрегата R410A на него не допускается установка осушителя.

материал может расплавить и повредить систему.

6) Неполная развальцовка может привести к утечке газообразного хладагента.

4. Трубопроводы хладагента.

1) Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за ухудшения

свойств при старении.)

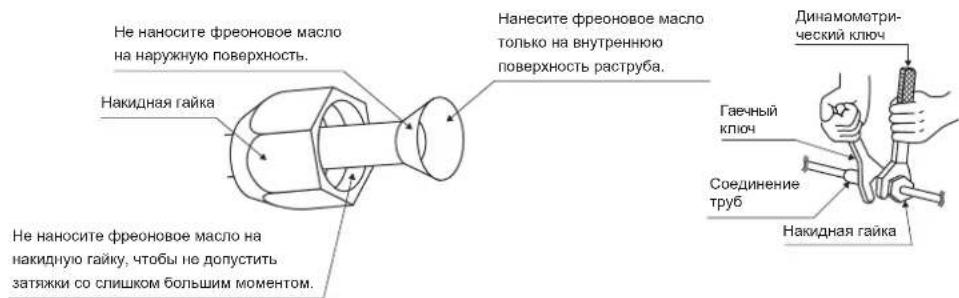

2) Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.

(Используйте фреоновое масло для R410A.)

3) При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных гаек

и утечку газа. Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их с помощью динамометрических ключей.

(Отрежьте точно подпрямым углом.)Удалите заусенцы.Установите точно в положение, показанное ниже.РазвальцовкаИнструментКонтрольНа внутренней вальцовочной поверхностине должно быть трещин.Конец трубы долженбыть развальцован равномерно до абсолютно круглой формы.Убедитесь, чтонакидная гайка установлена.0–0,5 ммЗажимного типаВальцовочный инструмент для R410A1,0–1,5 ммЗажимного типа (жесткого типа)1,5–2,0 ммС крыльчатой гайкой (компании Imperial)Обычный вальцовочный инструментДинамометри-ческий ключСоединение Накидная гайка Момент затяжки накидной гайки Газовая сторона Жидкостная сторона 3/8 дюйма 1/4 дюйма 32,7-39,9 Н • м 14,2-17,2 Н • м (333-407 кгс • см) (144-175 кгс • см) Момент затяжки колпачка вентиля Газовая сторона Жидкостная сторона 3/8 дюйма 1/4 дюйма 21,6-27,4 Н • м 21,6-27,4 Н • м (220-280 кгс • см) (220-280 кгс • см)Момент затяжкикрышки сервисногопортаНе наносите фреоновое масло на наружную поверхность.Накидная гайкаНанесите фреоновое масло только на внутреннюю поверхность раструба.Не наносите фреоновое масло на накидную гайку, чтобы не допустить затяжки со слишком большим моментом.Гаечный [Нанесение масла] [Затяжка]10,8~14,7 Н • м (110~150 кгс • см) 3P291651-9U.book Page 6 Thursday, November 27, 2014 2:45 PMРусский 7 Монтаж наружного агрегата

5. Удаление воздуха и проверка герметичности.

• По завершении прокладки трубопроводов следует удалить воздух и проверить герметичность. ПРЕДУПРЕЖДЕНИЕ

1) Не смешивайте в холодильном цикле какие-либо иные вещества, кроме указанного хладагента (R410A).

2) При утечке газообразного хладагента как можно скорее и сильнее проветрите помещение.

3) R410A, так же как и другие хладагенты, следует собирать и ни в коем случае не выпускать непосредственно

4) Вакуумный насос используется исключительно для R410A. Использование того же

вакуумного насоса для различных хладагентов может повредить вакуумный насос или агрегат.

• При использовании дополнительного хладагента удалите воздух из труб хладагента и внутреннего агрегата с помощью вакуумного насоса, после чего заправьте дополнительный хладагент.

• Для работы с штоком запорного вентиля пользуйтесь шестигранным гаечным ключом (4 мм).
• Все соединения труб хладагента следует затягивать динамометрическим ключом на указанный момент

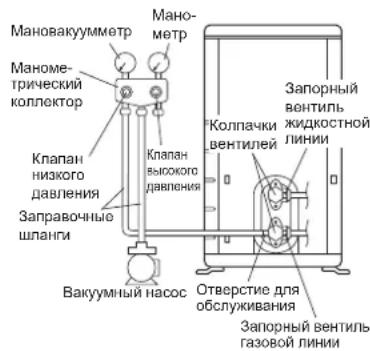

1) Подсоедините выступающую сторону заправочного шланга (идет от манометрического коллектора) к сервисному

порту газового запорного вентиля.

2) Полностью откройте клапан низкого давления (Lo) и полностью закройте клапан высокого давления (Hi)

(расположены на манометрическом коллекторе). (После этого клапан высокого давления не будет задействован.)

Включите вакуумную откачку и убедитесь в том, что мановакуумметр показывает разрежение –0,1 МПа (–76 мм рт. ст.)*1.

4) Закройте клапан низкого давления (Lo) манометрического коллектора и остановите вакуумный насос.

(Оставьте систему в этом состоянии на несколько минут и убедитесь в том, что указатель мановакуумметра не движется в обратном направлении.)*2.

5) Снимите крышки с газового и жидкостного запорных вентилей.

6) Шестигранным гаечным ключом поверните шток жидкостного запорного вентиля на 90 градусов против

стрелки и откройте вентиль. Через 5 секунд закройте его и проверьте на утечку газа. Используя мыльную воду, проверьте на утечку газа развальцовку внутреннего и наружного агрегатов и штоков По завершении проверки вытрите всю мыльную воду.

7) Отсоедините заправочный шланг от сервисного порта газового запорного вентиля, после чего полностью откройте

и газовый запорные вентили. (Не пытайтесь поворачивать шток вентиля после его остановки.)

8) Затяните крышки вентилей и крышки сервисного порта жидкостного и газового запорных вентилей

динамометрическим ключом на указанный момент затяжки. МановакуумметрМано- Клапанвысокого давленияКлапан низкогодавленияВакуумный насосОтверстие дляобслуживанияЗапорный вентиль жидкостнойлинииКолпачкивентилейЗапорный вентильгазовой линииЗаправочные шлангиМаноме-трический коллектор 3P291651-9U.book Page 7 Thursday, November 27, 2014 2:45 PM8 Русский Монтаж наружного агрегата *1. Время работы вакуумного насоса в зависимости от длины трубы. *2. Если указатель мановакуумметра движется в обратном направлении, хладагент может содержать воду, или имеется негерметичное соединение труб. Проверьте все соединения труб и гайки хладагента. Затем повторите действия 2–4.

6. Дозаправка хладагента.

Проверьте на паспортной табличке установки тип хладагента, который должен использоваться. Меры предосторожности при дозаправке R410A Заправка из жидкостной трубы в жидком состоянии. Это смешанный хладагент, поэтому его дозаправка в газовой фазе может привести к изменению состава хладагента, что приведет к нарушению нормальной работы системы.

1) Перед заправкой проверьте, предусмотрен ли в цилиндре сифон. (На ба

ллоне должно быть указано что-то

добие "установлен сифон для заправки жидкости".)

• Используйте инструменты для R410A, чтобы обеспечить давление и предотвратить проникновение посторонних Длина трубы До 15 м Время работы Не менее 10 мин. Заправка из баллона с сифономНе переворачивайте баллон при заправке.Внутри имеется трубка сифона, поэтому при заправке жидкостью баллон не следует переворачивать.Заправка из других баллоновПереверните баллон при заправке. 3P291651-9U.book Page 8 Thursday, November 27, 2014 2:45 PM

7. Рекомендации по монтажу труб хладагента.

7-1 Предостережения относительно обращения с трубами.

1) Обеспечьте защиту открытого конца трубы от пыли и влаги.

2) Все изгибы труб должны быть как можно более плавными. Для

изгибания пользуйтесь трубогибочной машиной. 7-2 Выбор медных и теплоизоляционных материалов. При использовании технических медных труб и фитингов помните оследующем:

1) Теплоизоляционный материал: Пенополиэтилен

Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч•°C)) Температура трубы газообразного хладагента может достигать 110°C. Выберите теплоизоляционный материал, который выдерживает эту температуру.

2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры

изоляции должны быть такими, как указано ниже. СтенаЕсли колпачок раструба недоступен, закройте раструб лентой, чтобы предотвратить попадание загрязнений или воды.Установите колпачок.Дождь

2 Наклейте этикетку на блок согласно инструкциям, содержащимся в руководстве. Наклейка этикетки с информацией о фторированных газах, способствующих созданию парникового эффекта 1 Заполните этикетку, как показано на рисунке. a Если в комплект поставки блока входит этикетка о наличии вызывающих парниковый эффект фторсодержащих газов на нескольких языках (см. принадлежности), отделите этикетку на подходящем языке и наклейте ее поверх этикетки a. b Заводская заправка хладагентом: см. табличку с наименованием блока c Объем дополнительно заправленного хладагента d Общее количество заправленного хладагента e Выбросы парниковых газов для общего количества заправленного хладагента в тоннах CO -эквивалента f ПГП = потенциал глобального потепления

В Европе выбросы парниковых газов для полной заправки хладагента в системе (выражаются в тоннах CO -эквивалента) используются для определения интервалов технического обслуживания. Руководствуйтесь применимым законодательством. Формула для расчета выбросов парниковых газов: значение ПГП для хладагента × общая заправка хладагента (кг) / 1000 Используйте значение ПГП, указанное на этикетке о наличии парниковых газов. Это значение ПГП основывается на 4-м оценочном докладе МГЭИКT. Указанное в руководстве значение ПГП может быть устаревшим (например, основываться на 3-м оценочном докладе

2Русский 9 Монтаж наружного агрегата

3) Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция.

Операция откачки Для защиты окружающей среды всегда проводите операцию откачки перед переносом или утилизацией агрегата.

1) Снимите крышки с газового и жидкостного запорных вентилей.

2) Выполните операцию принудительного охлаждения.

3) Через пять–десять минут закройте жидкостный запорный вентиль с помощью

шестигранного ключа.

4) Через две–три минуты закройте газовый запорный вентиль и остановите

операцию принудительного охлаждения. Переключение в режим принудительного охлаждения Использование кнопки "работа/останов" внутреннего агрегата Нажмите кнопку "работа/останов" внутреннего агрегата не менее чем на пять секунд. (Операция начинается.)

• Операция принудительного охлаждения завершается автоматически приблизительно через 15 минут. Чтобы завершить опытную эксплуатацию, нажмите кнопку "работа/останов" внутреннего агрегата. Использование пульта дистанционного управления основного блока

1) Нажмите кнопку "работа/останов". (Операция начинается.)

Одновременно нажмите кнопку настройки температуры и кнопку "выбор операции".

3) Дважды нажмите кнопку "выбор операции".

(Отображается и блок переходит в режим опытной эксплуатации.)

4) Нажмите кнопку "выбор операции", чтобы вернуться в режим охлаждения.

• Опытная эксплуатация автоматически прекращается приблизительно через 30 минут. Чтобы завершить опытную эксплуатацию, нажмите кнопку "работа/останов". ПРЕДОСТЕРЕЖЕНИЕ

1) При нажатии не переключатель не касайтесь клеммной колодки. В противном случае возможно поражение

электрическим током, поскольку колодка находится под высоким напряжением.

2) После закрытия запорного вентиля в контуре жидкого хладагента в течение трех минут закройте запорный вентиль

газовой линии. Затем остановите работу в принудительном режиме. Газовая сторонаЖидкостная сторонаТеплоизоляция газовой линииТеплоизоляция жидкостной линииНаружный диаметр 9,5 ммНаружный диаметр 6,4 ммВнутренний диаметр 12-15 ммВнутренний диаметр 8-10 мм Минимальный радиус изгиба Толщина 10 мм мин. 30 мм·или более Толщина 0,8 мм (C1220T-O)Газовая линияЖидкостная линияИзоляция газовой линииИзоляция жидкостной линииВнешняя обмоткаСливной шлангПроводка между агрегатамиГазовый запорныйвентильКолпачок вентиляШестигранный ЗакрытьЖидкостный запорныйвентиль 3P291651-9U.book Page 9 Thursday, November 27, 2014 2:45 PM WARNING

ПРЕДУПРЕЖДЕНИЕ На блоке размещаются представленные ниже этикетки. Тщательно изучите следующие инструкции. В случае утечки в контуре циркуляции хладагента не выполняйте откачку с использованием компрессора. Используйте систему сбора хладагента в отдельный баллон. Предупреждение, во время откачки существует опасность взрыва. Откачка с использованием компрессора может привести к самовоспламенению вследствие проникновения воздуха. Используемые обозначения:

Предупреждающий знак (ISO 7010 – W001)

Предупреждение, взрывоопасное вещество (ISO 7010 – W002)

Руководство оператора; инструкции по эксплуатации (ISO 7000 – 1641)

Индикатор обслуживания; читайте техническое руководство (ISO 7000 – 1659) RU10 Русский

1) Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких

проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.

2) Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку

для питания дренажного насоса и т. п.) Это может привести к поражению электрическим током или возгоранию.

3) Проконтролируйте установку выключателя тока утечки заземления. (Он должен обрабатывать высшие гармоники.)

(В этом блоке применяется инвертер, поэтому должно использоваться устройство защитного отключения, которое будет нормально работать, если способно обрабатывать высшие гармоники.)

4) Используйте автоматический выключатель с размыканием всех полюсов, причем зазоры между точками контакта

должны составлять не менее 3 мм.

5) Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током

• Не включайте электропитание до завершения всех работ.

1) Снимите с провода изоляцию (20мм).

2) Соедините соединительные провода

между внутренним и наружным агрегатами так, чтобы номера клемм соответствовали друг другу. Плотно затяните винты на клеммах. Для затяжки винтов рекомендуется отвертка с плоской головкой. Винты упакованы вместе с клеммной колодкой. При подключении проводов к клеммной колодке источника питания обращайте внимание на приведенные ниже замечания. Меры предосторожности в отношении проводки источника

Используйте круглый отогнутый разъем для подключения к соединительным клеммам источника питания. Если его нельзя использовать по неустранимым причинам, соблюдайте следующую инструкцию. Установите круглые обжимные наконечники на провода до изолированной части и закрепите.

Предохра-нительный размыкатель 16 А Устройство защитного отключенияЗаземлениеЕсли длина проводапревышает 10 м, используйте проводадиаметром 2,0 мм.H05RNНадежно закрепите провода винтами клемм.НаружныйагрегатВнутрен- агрегатЭлектропитание50 Гц, 220-240 ВНадежно закрепите провода винтами клемм.Используйте провода диаметром 2,0 мм.

Используйте провод указанного типа и надежно подсоедините его. Надежно закрепите держатель проводов, чтобы на окончания проводов не воздействовали внешние нагрузки. Расположите провода так, чтобы крышка

электропитания Многожильный провод

ПРЕДОСТЕРЕЖЕНИЕ При подсоединении одножильных соединительных проводов к клеммной колодке обязательно сделайте петлю. Проблемы при работе могут привести к нагреву и пожару.

3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.

Электрическая схема Таблица компонентов электрической схемы : Клеммная колодка : Прокладываемая на месте эксплуатации электропроводка: Разъем : Концевой вывод: СоединениеBLK : Черный ORG : ОранжевыйBLU : Синий RED : КрасныйBRN : Коричневый WHT : Белый GRN : Зеленый YLW : Желтый : Требования к электропитанию приведены на паспортной табличке агрегата. : OUTDOOR Наружный: CONDENSER Конденсатор: DISCHARGE НагнетаниеУдалите изоляцию с провода до этого места.Слишком длинный участокбез изоляции может привестик поражению электрическим током или к утечке тока.Правильно Неправильно На стороне клеммной колодки снимите с провода изоляцию C1, C2, C400, C405...... Конденсатор V1R............................... Диодный мост E1, E2, HL1, HN1, S, HR1, HR2................. Соединение FU2, FU3 ..................... Предохранитель IPM1, IPM2 .................. Интеллектуальный блок питания L................................... Фаза L1R .............................. Реактор M1C ............................. Электродвигатель компрессора M1F.............................. Электродвигатель вентилятора K30R, K10R, MR4 ...... Магнитное реле N ..................................Нейтраль A1P...............................Печатная плата PS ................................Источник питания Q1M .............................Устройство защиты от перегрузки R1T, R2T, R3T, PTC ...ТермисторS20, S30, S40,S71, S80, S90...............Разъем F1S ...............................Импульсный разрядник V2, V3...........................Варистор X1M...............................Клеммная колодка Y1E ..............................Змеевик электронного терморегулирующего Y1S ..............................Катушка четырехходового клапана Z1C, Z2C, Z3C.............Ферритовый сердечник 3P291651-9U.book Page 11 Thursday, November 27, 2014 2:45 PM .............................. Защитное заземление .............................. Земля12 Русский Пробный запуск и окончательная

1. Опытная эксплуатация и испытания.

1-1 Измерьте напряжение питания и убедитесь в том, что оно соответствует указанному диапазону. 1-2 Опытная эксплуатация должна проводиться либо в режиме охлаждения, либо в режиме нагрева. Для теплового насоса

• В режиме охлаждения выберите наименьшую программируемую температуру, в режиме нагрева – наибольшую.

1) Опытная эксплуатация может прекращаться в любом режиме в зависимости от температуры в помещении.

2) После завершения опытной эксплуатации задайте нормальный уровень температуры (от 26°C до 28°C в режиме

охлаждения, от 20°C до 24°C в режиме нагрева).

3) С целью защиты система

запрещает перезапуск операции в течение 3 минут после ее выключения. Только для охлаждения

1) Опытная эксплуатация в режиме охлаждения может прекращаться в зависимости от температуры в помещении.

2) После завершения опытной эксплуатации задайте нормальный уровень температуры (от 26°C до 28°C).

3) С целью защиты агрегат запрещает перезапуск операции в течение 3 минут после ее

выключения. 1-3 Выполните пробный запуск согласно руководству по эксплуатации, чтобы убедиться в правильности работы всех функций и частей, таких как перемещение жалюзи.

• В ждущем режиме кондиционер потребляет незначительную мощность. Если система некоторое время после монтажа не должна использоваться, выключите автоматический выключатель, чтобы предотвратить ненужное энергопотребление.
• При срабатывании автоматического выключателя на отключение питания кондиционера система восстанавливает первоначальный режим работы при замыкании автоматического выключателя.

2. Позиции проверки.

Позиции проверкиПризнак(диагностический дисплей на пульте ДУ)Контроль Внутренний и наружный агрегаты должным образом установлены на прочных основаниях. Падение, вибрация, шум Нет утечек газообразного хладагента. Неполная функция охлаждения/нагрева Газовые и жидкостные трубопроводы хладагента, а также удлинение внутреннего сливного шланга теплоизолированы. Утечка воды Дренажная линия установлена должным образом. Утечка воды Система заземлена правильно. Утечка Указанные провода используются для межсоединений. Неисправность или повреждение вследствие возгорания На впуске и выпуске воздуха внутреннего и наружного агрегатов отсутствуют препятствия. Запорные вентили открыты. Неполная функция охлаждения/нагрева Внутренний агрегат должным образом принимает команды дистанционного управления.Не функционирует 3P291651-9U.book Page 12 Thursday, November 27, 2014 2:45 PMTürkçe 1 Güvenlik Önlemleri
