РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MovePower MVP360 DOMETIC

RU Система энергоснабжения с зарядным устройством для парковочных радаров Инструкция по эксплуатации ....115
PL System zasilania z ładowarką dla urządzeń do manewrowania Instrukcja obsługi ..... 126
CS Energetický systém včetně nabíječky pro parkovací systém Návod k obsluze ..... 138
SK Energetický systém pre manévrova- cie systémy vrátane nabíjačky Návod na obsluhu.... 149

1 MovePower Dometic 2 3 4 5 6

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае перепродажи прибора передайте инструкцию покупателю.

Оглавление

1 Пояснение символов ..... 116
2 Указания по технике безопасности....116
3 Объем поставки ..... 118
4 Использование по назначению....118
5 Техническое описание....119
6 Монтаж MovePower 120
7 Перед первым использованием ..... 121
8 Использование MovePower....121
9 Очистка MovePower....124
10 Устранение неисправностей....124
11 Гарантия....124
12 Утилизация....125
13 Технические данные ..... 125

1 Пояснение символов

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом.
√ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на „позицию 5 на рисунке 1 на странице 3“.

2 Указания по технике безопасности

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Ошибки монтажа или подключения
• Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

Соблюдайте следующие основные предписания по технике безопасности при пользовании электроприборами для защиты от:

— поражения электрическим током
– опасности возникновения пожара
- травм

2.1 Основные указания по технике безопасности

- Электроприборы не являются детскими игрушками!

Дети не в состоянии правильно оценить опасности, исходящие от электроприборов. Не оставляйте детей пользоваться электроприборами без присмотра. Не допускайте игр детей с прибором.

• Лица (в том числе дети), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний, не в состоянии пользоваться прибором, не должны использовать прибор без постоянного присмотра или инструктажа ответственными за них лицами.
• Используйте прибор только по назначению.
• Не выполняйте никаких изменений и переделок на приборе.
• Техническое обслуживание и ремонт прибора разрешается выполнять только специалистам, знакомым с возможными опасностями и с соответствующими стандартами и предписаниями. Неправильно выполненный ремонт может приводить к серьезным опасностям.

При необходимости ремонта обратитесь в сервисный центр в Вашей стране (адреса указаны на обороте).

2.2 Техника безопасности при работе прибора

• Эксплуатируйте прибор только в том случае, если корпус и провода не имеют повреждений.
• При работах на приборе всегда прерывайте электропитание, вынув предохранитель (рис. 4 1, стр. 3).
• Наблюдайте за нагревом прибора и соблюдайте безопасное расстояние в 20 см вокруг прибора.
• Установите прибор в сухом, защищенном от брызг месте.
• Защищайте приборот агрессивных паров и соленого или влажного воздуха.
• Защищайте прибор от дождя и влаги.
• Обеспечивайте хорошую вентиляцию.
• Присоединяйте парковочный радар жилого прицепа к MovePower только входящими в объем поставки быстроразъемными соединителями.

2.3 Техника безопасности при транспортировке прибора

- Во время движения закрепите прибор крепежным ремнем на монтажной раме. Монтажная рама должна быть закреплена винтами на основании.

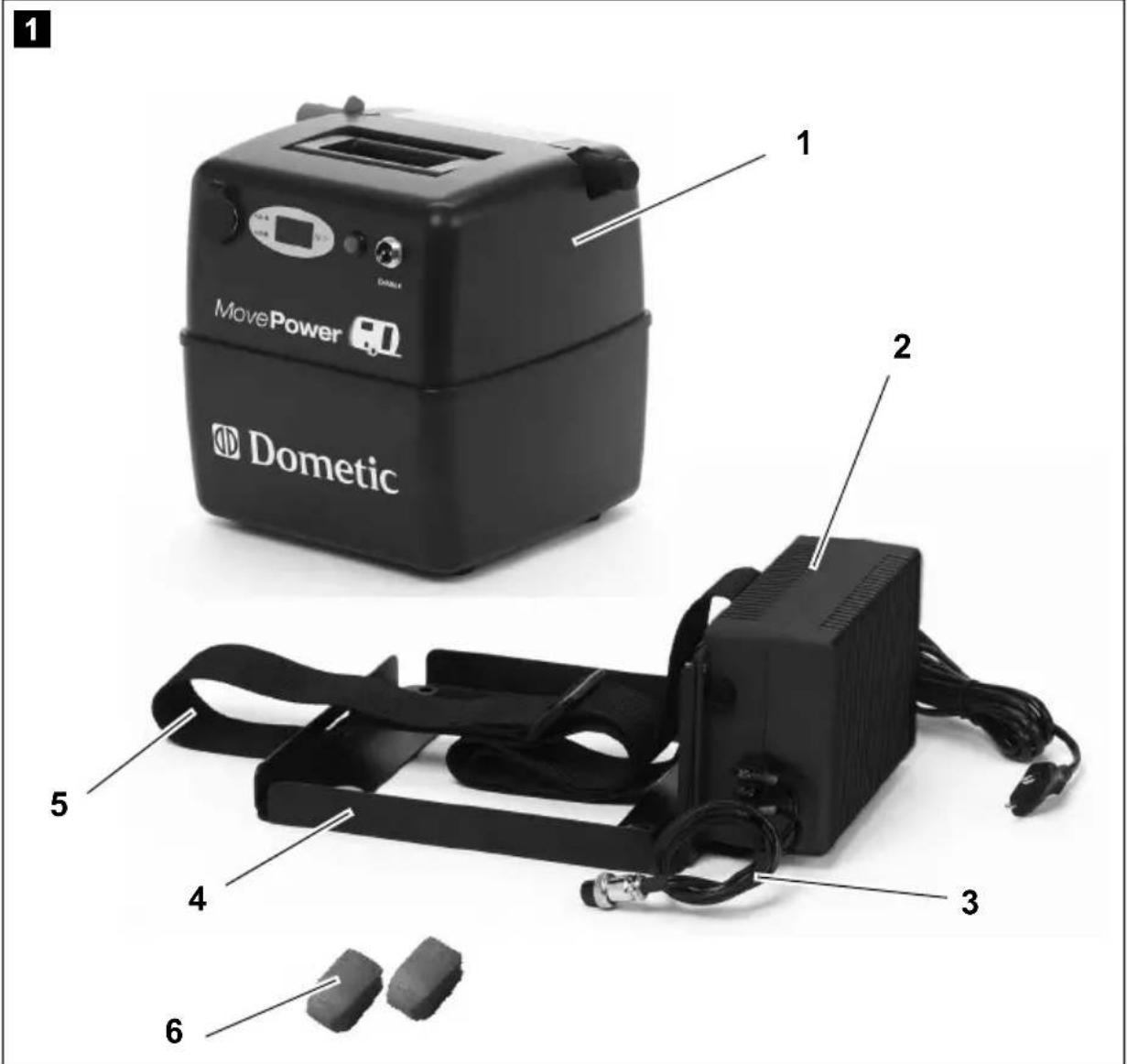

3 Объем поставки

Поз. на рис. 1, Haименование Арт. No стр. 2

1 Аккумулятор

2 Автоматическое зарядное устройство IU0U 808-012/1 PerfectCharge IU812

3 Зарядный кабель

4 Монтажная рама

5 Крепежный ремень

6 2 быстроразъемных соединителя

– Крепежные винты

– Инструкция по эксплуатации

4 Использование по назначению

MovePower MVP360 (арт. № 9102500025) служит источником электропитания для парковочных радаров жилых прицепов.

К нему могут быть также присоединены и другие потребители с подводимым напряжением 12 В---, например, холодильники.

Запрещается использование MovePower в качестве внешнего устройства облегчения пуска двигателей автомобилей.

5 Техническое описание

MovePower представляет собой мощный, не требующий обслуживания аккумулятор (аккумуляторную батарею AGM) для электропитания парковочных радаров жилых прицепов. Парковочный радар присоединяется непосредственно к полюсу аккумулятора входящими в объем поставки быстроразъемными соединителями.

От встроенной розетки 12 В можно также осуществлять электропитание и других потребителей напряжения 12 В.

С помощью входящего в объем поставки зарядного устройства IU812 можно заряжать MovePower. Иные зарядные устройства вследствие других характеристик режима заряда не рекомендуется использовать для заряда аккумулятора.

Монтажная рама и крепежный ремень обеспечивают надежное крепление к жилом прицепе.

Для повышения емкости можно присоединить несколько приборов параллельно.

Прибор можно легко транспортировать за ручку.

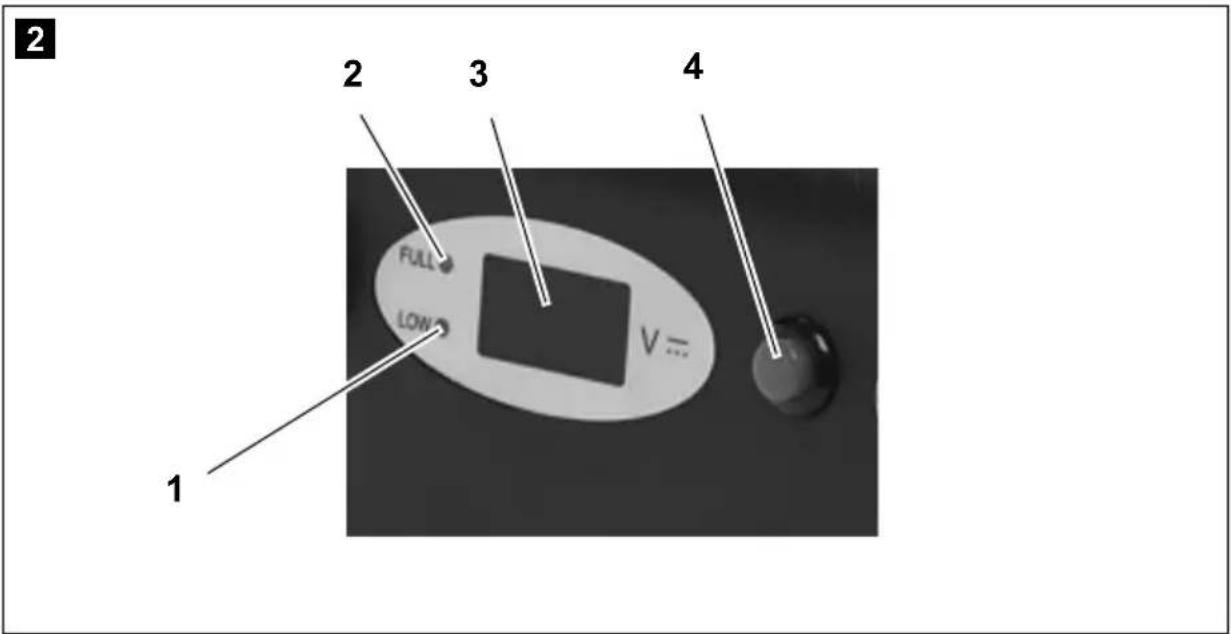

Органы управления и индикации (рис. 2, стр. 2)

Поз. Наименование	Пояснение
1	Светодиод LOW	Загорается красным светом после нажатия выключателя самотестирования, если аккумулятор разряжен.
2	Светодиод FULL	Загорается зеленым светом после нажатия выключателя самотестирования, если аккумулятор полностью заряжен.
3	Дисплей	При подключенных потребителях после нажатия выключателя самотестирования показывает состояние заряда прибора, см. «Контроль состояния заряда» на стр. 123.
4	Выключатель самотестирования	Проверяет состояние заряда.

Разъемы (рис. 3, стр. 3)

Поз. Наименование	Пояснение
1	Положительный полюс (+)	Присоединение парковочного рада
2	Отрицательный полюс (−)	Присоединение парковочного рада
3	Зарядное гнездо «CHARGE»	Присоединение автоматического зарядного устройства IU0U PerfectCharge IU812
4	Розетка 12 В	Присоединение потребителей 12 В

6 Монтаж MovePower

При выборе места монтажа соблюдайте следующие указания:

● Монтажная рама должна быть установлена горизонтально.
● Место монтажа должно быть защищено от действия влаги.
- Место монтажа не должно находиться вблизи горючих материалов.
● Место монтажа не должно быть запыленным.
- В месте монтажа должна иметься хорошая вентиляция. При монтаже в небольших закрытых помещениях должна иметься приточновытяжная вентиляция. Свободное расстояние вокруг прибора должно составлять не менее 25 см.
- Поверхность монтажа должна быть ровной и достаточно прочной.

ВНИМАНИЕ!

Прежде, чем просверлить какие-либо отверстия, убедитесь в том, что электрические кабели или другие детали автомобиля не будут повреждены при сверлении, пилении и обработке напильником.

Закрепите автоматическое зарядное устройство IU0U PerfectCharge IU812 на монтажной раме крепежными винтами, входящими в объем поставки.

Выберите подходящее место монтажа в жилом прицепе, например, ящик для хранения. При этом соблюдайте приведенные выше указания.

Закрепите монтажную раму крепежными винтами, входящими в объем поставки.

7 Перед первым использованием

УКАЗАНИЕ

Присоединяйте парковочный радар к MovePower только входящими в объем поставки быстроразъемными соединителями (рис. 1 6, стр. 2).

Установите быстроразъемные соединители на соединительный кабель парковочного радара (рис. 5, стр. 4).
√ Соединительный кабель парковочного радара готов к работе.

8 Использование MovePower

УКАЗАНИЕ

Для достижения оптимального срока службы аккумулятора соблюдайте следующие указания.

• Не допускайте полного разряда аккумулятора.
• Аккумулятор рекомендуется регулярно разряжать и заряжать.

8.1 Зарядка аккумулятора

ВНИМАНИЕ! Опасность повреждения!

Заряжайте аккумулятор только входящим в объем поставки автоматическим зарядным устройством IU0U PerfectCharge IU812. Приборы с неправильной характеристикой режима заряда ведут к повреждению аккумулятора.

УКАЗАНИЕ

Соблюдайте также инструкцию по эксплуатации автоматического зарядного устройства IU0U PerfectCharge IU812.

▶ Соедините двухконтактный штекер зарядного кабеля с гнездом «Charge».

▶ Зафиксируйте штекер, затянув накидную гайку.
▶ Присоедините зарядное устройство к сети 230 В.
√Аккумулятор заряжается.

Разряженный аккумулятор полностью заряжается в течение около 5 часов.

8.2 Присоединение потребителей

ВНИМАНИЕ! Опасность повреждения!

Присоединяйте только потребителей, которым требуется напряжение питания 12 В==.

Присоединение парковочного радара

ВНИМАНИЕ! Опасность повреждения!

Парковочный радар перед присоединением к MovePower должным быть защищен подходящим предохранителем.

Соблюдайте указания, приведенные в инструкции по эксплуатации парковочного радара.

▶ Снимите защитные колпачки с положительного полюса (+) и отрицательного полюса (−).

ВНИМАНИЕ! Опасность повреждения!

При присоединении парковочного радара к аккумулятору следите за правильностью полярности.

▶ Присоедините соединительный кабель парковочного радара с помощью быстроразъемных соединителей к положительному (+) и отрицательному (−) полюсу аккумулятора (рис. 6, стр. 4).
√ Обеспечивается электропитание парковочного радара, который теперь можно использовать. Соблюдайте также указания, приведенные в инструкции по эксплуатации парковочного радара.

Присоединение других потребителей

▶ Присоедините других потребителей, например, холодильники, к розетке 12 В прибора.

8.3 Контроль состояния заряда

Без присоединенных потребителей (быстрое самотестирование)

▶ Убедитесь в том, что аккумулятор в данный момент не заряжается.
Нажмите выключатель самотестирования.
√ Светодиоды указывают состояние заряда:

Состояние светодиодов	Напряжение	Состояние заряда
Светодиод FULL горит зеленым светом	> 12,8 В	Аккумулятор полностью заряжен
Оба светодиода не горят	11,4 В – 12,7 В	Аккумулятор частично разряжен
Светодиод LOW горит красным светом	< 11,3 В	Аккумулятор разряжен

С присоединенными потребителями

▶ Убедитесь в том, что аккумулятор в данный момент не заряжается.
▶ Присоедините одного потребителя к аккумулятору.
▶ Убедитесь в том, что потребитель включен.
▶Нажмите выключатель самотестирования.

√ Имеющееся в распоряжении напряжение аккумулятора указывается на дисплее. Оставшаяся емкость зависит от различных факторов, например, от окружающей температуры. В следующей таблице приведены ориентировочные значения:

Напряжение	Оставшаяся емкость
12,8 В или выше	80% – 100%
12,3 В – 12,7 В	40% – 80%
11,3 В – 12,2 В	20% – 40%

8.4 Замена предохранителя

Розетка 12 В защищена предохранителем (рис. 4 1, стр. 3).

▶ Вывинтите вставку предохранителя (рис. 4 1, стр. 3).
Замените неисправный предохранитель на новый с теми же параметрами (16 А).
▶ Ввинтите вставку предохранителя на место.

8.5 Хранение MovePower

По возможности, храните аккумулятор при комнатной температуре.
Если Вы длительное время не используете аккумулятор, то заряжайте его каждые 8 недель.

9 Очистка MovePower

ВНИМАНИЕ!

Не использовать для очистки острые или твердые предметы или чистящие средства, т. к. это может привести к повреждениям продукта.

▶ Периодически очищайте продукт влажной тряпкой.

10 Устранение неисправностей

Неисправность	Причина Устранение
На присоединенный прибор не подается напряжения	Аккумулятор не заряжен	Зарядить аккумулятор
	Перегорел предохранитель розетки 12 В	Заменить предохранитель
	Плохой контакт на полюсах	Очистить полюса
	Аккумулятор неисправен	Ремонт разрешается выполнять только авторизованному сервисному центру.

11 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции).

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

12 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

Защищайте окружающую среду!

Аккумуляторы и батареи запрещается выбрасывать в бытовой мусор.

Неисправные аккумуляторы и разряженные батареи сдавайте в торговую организацию или в специальные сборные пункты.

13 Технические данные

	MovePower MVP360
Арт. No: 9102500025
Напряжение:	12
Диапазон рабочих температур:	от -20 °C до +60 °C
Емкость:	3
Размеры, Д х Ш х В (мм):	330 x 232 x 260 (с автоматическим зарядным устройством IU0U)270 x 232 x 260 (без автоматического зарядного устройства IU0U)
Вес:	13,7 кг (с автоматическим зарядным устройством IU0U)12,9 кг (без автоматического зарядного устройства IU0U)
Испытания/сертификат:
