РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ W180 WAYSCRAL

II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ

1) Подключение элементов безопасности

1) Контрольные проверки

1) Изнашиваемые детали

2) Применимая гарантия

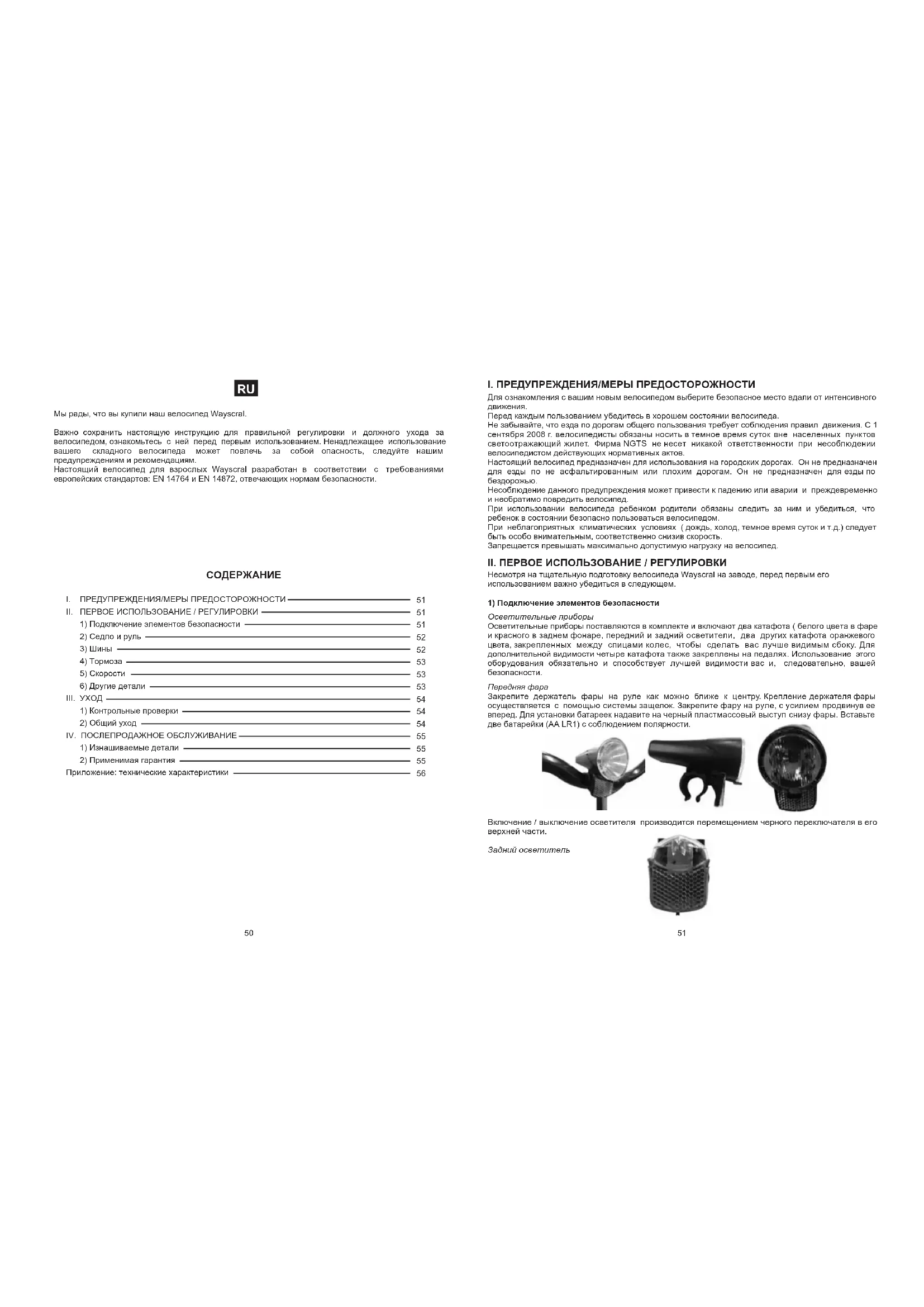

Приложение: технические характеристики Мы рады, что вы купили наш велосипед Wayscral. Важно сохранить настоящую инструкцию для правильной регулировки и должного ухода за велосипедом, ознакомьтесь с ней перед первым использованием. Ненадлежащее использование вашего складного велосипеда может повлечь за собой опасность, следуйте нашим предупреждениям и рекомендациям. Настоящий велосипед для взрослых Wayscral разработан в соответствии с требованиями европейских стандартов: EN 14764 и EN 14872, отвечающих нормам безопасности.

I. ПРЕДУПРЕЖДЕНИЯ/МЕРЫ ПРЕДОСТОРОЖНОСТИ

Для ознакомления с вашим новым велосипедом выберите безопасное место вдали от интенсивного

Перед каждым пользованием убедитесь в хорошем состоянии велосипеда. Не забывайте, что езда по дорогам общего пользования требует соблюдения правил движения. С 1 сентября 2008 г. велосипедисты обязаны носить в темное время суток вне населенных пунктов светоотражающий жилет. Фирма NGTS не несет никакой ответственности при несоблюдении велосипедистом действующих нормативных актов. Настоящий велосипед предназначен для использования на городских дорогах. Он не предназначен для езды по не асфальтированным или плохим дорогам. Он не предназначен для езды по бездорожью. Несоблюдение данного предупреждения может привести к падению или аварии и преждевременно и необратимо повредить велосипед. При использовании велосипеда ребенком родители обязаны следить за ним и убедиться, что ребенок в состоянии безопасно пользоваться велосипедом. При неблагоприятных климатических условиях ( дождь, холод, темное время суток и т.д.) следует быть особо внимательным, соответственно снизив скорость. Запрещается превышать максимально допустимую нагрузку на велосипед.

II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ

Несмотря на тщательную подготовку велосипеда Wayscral на заводе, перед первым его использованием важно убедиться в следующем.

1) Подключение элементов безопасности

Осветительные приборы Осветительные приборы поставляются в комплекте и включают два катафота ( белого цвета в фаре и красного в заднем фонаре, передний и задний осветители, два других катафота оранжевого цвета, закрепленных между спицами колес, чтобы сделать вас лучше видимым сбоку. Для дополнительной видимости четыре катафота также закреплены на педалях. Использование этого оборудования обязательно и способствует лучшей видимости вас и, следовательно, вашей безопасности. Передняя фара Закрепите держатель фары на руле как можно ближе к центру. Крепление держателя фары осуществляется с помощью системы защелок. Закрепите фару на руле, с усилием продвинув ее вперед. Для установки батареек надавите на черный пластмассовый выступ снизу фары. Вставьте две батарейки (АА LR1) с соблюдением полярности. Включение / выключение осветителя производится перемещением черного переключателя в его верхней части. Задний осветитель

Закрепите держатель осветителя на подседельном штыре с помощью прилагаемой резинки. Включение / выключение заднего осветителя производится перемещением маленького переключателя в его задней части. Вставьте две батарейки (LR44) с соблюдением полярности. Чтобы открыть фару, воспользуйтесь монетой. Система складывания (P0) Начало складывания велосипеда. Разблокировать защелку, расположенную на подседельном штыре. Повернуть заднее колесо под рамой, вытягивая седло наружу. Сложить педали, надавив на них по направлению внутрь рамы и повернув. Второй этап, разблокировать шарнир в середине рамы, подняв защелку вверх для быстрой разблокировки. Открыть устройство быстрой разблокировки и сложить обе части рамы одну к другой. Третий этап: разблокировать шарнир выноса руля, ослабив гайку. Сложить вынос руля вдоль вилки. Для раскладывания велосипеда: вначале вытянуть вынос руля вверх и затянуть гайку. Второй этап: разложить раму и закрыть устройство быстрой блокировки. Последний этап: повернуть заднее колесо назад и закрепить шарнир, надавив на седло. Блокировка осуществляется автоматически. Ношение шлема Ношение велошлема настоятельно рекомендуется, в особенности детям. Он уменьшает возможность получения черепно-мозговых травм при падении. Для получения дополнительной информации свяжитесь с вашим дистрибьютором.

Звонок слышен на расстоянии 50 м. Убедитесь, что при его установке на руль звонком удобно пользоваться.

2) Регулировка руля и седла

Важно адаптировать регулировки велосипеда к вашему телу.

Для проверки правильности установки седла сядьте на него, вытянув ноги и поставив их на педали (рис. A). При вращении педалей колено должно слегка сгибаться (рис. B). При опускании седла в самое нижнее положение убедитесь, что оно не касается других деталей велосипеда. Не поднимайте седло выше максимальной отметки.

С помощью быстрой фиксации на выносе руля можно установить его на удобную для вас высоту. Не поднимайте вынос выше максимальной отметки.

Периодически проверяйте давление в шинах. Езда на недокачанных или перекаченных шинах ухудшает ездовые качества велосипеда, ведет к A B max up их преждевременному износу, портит обода и может привести к аварии. При сильном износе или видимом порезе шин замените их перед пользованием велосипедом.

Правой ручкой включается задний тормоз, левой - передний. Рекомендуется распределить среднее усилие торможения в соотношении 60/40 между передним и задним тормозами. Рычаги должны правильно сходиться на ободе. Тормозные колодки должны располагаться на равном расстоянии от обода (ок. 3 мм). Состояние ободьев имеет большое значение для эффективности торможения, поэтому рекомендуется регулярно их очищать. Максимальное тормозное усилие должно достигаться до касания ручками руля. В противном случае тормоза требуют регулировки. (a) Система гайки и контргайки позволяет регулировать тормозное усилие, которое может изменяться от времени в зависимости от износа тормозных колодок. (b) Крестообразный подпружиненный винт компенсирует износ тормозных колодок и обеспечивает должное положение тормозов с обеих сторон обода. Тормозные колодки стандартные, их следует заменять, как только они становятся не видны.

5) Использование и регулировка скоростей

Складные велосипеды Wayscral имеют 2 автоматических скорости. На малой скорости включается самая легкая, после набора скорости автоматически включается более высокая. При уменьшении скорости автоматически происходит возврат к самой легкой. Регулировки трансмиссии не производится.

Модель W180 продается с предустановленным багажником. Максимальный вес перевозимого груза составляет 5 кг, на эту модель нельзя установить сиденье для перевозки ребенка. При загруженном багажнике поведение велосипеда на дороге может измениться. Для большей устойчивости распределяйте груз по обеим сторонам багажника. Груз должен быть прочно закреплен на багажнике, перед каждым пользованием важно убедиться, что ничего не свисает из него и может попасть в заднее колесо велосипеда. Груз не должен перекрывать светоотражатели и световые приборы велосипеда.

Регулярно проверяйте натяжения цепи во время давления на педали. Если цепь ослабла, обратитесь к дистрибьютору для проведения регулировки.

W180 16*1.75 35 2,2-2,4 Рост PSI Bar Предупреждения При влажной погоде тормозной путь удлиняется.54 55 III УХОД

1) Контрольные проверки

Примечание: Чтобы гарантировать безопасность и должное рабочее состояние компонентов, периодически отдавайте велосипед на проверку вашему продавцу: Первая проверка: 1 месяц или 150 км пробега - Проверка затяжки деталей: шатун, колесо, вынос руля, педали, руль, хомут седла - Проверка работы трансмиссии - Проверка и регулировка тормозов - Натяжение спиц и/или геометрия колес. Ежегодно или через каждые 1000 км - Проверка уровня износа (тормозные колодки, трансмиссия, шины) - Проверка подшипников (блок педального механизма, колеса, рулевое управление, педали) - Проверка тросов (тормоза, переключатель передач) - Проверка световых приборов - Натяжение спиц и/или геометрия колес. Каждые 3 года или через каждые 3000 км - Замена трансмиссии (цепь, колесо свободного хода, передняя шестерня) - Замена шин - Поверка износа колес (спицы, обод) - Натяжение спиц и/или геометрия колес - Смена тормозных колодок

Ваш велосипед требует регулярного ухода для вашей же безопасности, но также для продления срока его службы. Важно периодически проверять механические компоненты для замены при необходимости изношенных или имеющих признаки износа деталей. Следует затягивать и периодически проверять элементы крепления багажника. Как всякое механическое устройство, велосипед испытывает повышенные нагрузки и изнашивается. Различные материалы и узлы могут по-разному реагировать на износ и усталость. При превышении срока службы узла может произойти его внезапный разрыв, что влечет за собой опасность получения травм велосипедистом. Трещины, царапины и обесцвечивание в зонах, подверженных повышенным нагрузкам, показывают, что срок службы узла превышен, и что узел требует замены. Предупреждения Регулярно проверять состояние тормозов, шин, рулевой колонки и ободьев. Запрещается вносить изменения в конструкцию багажника. Чистка и мойка Производить мойку с помощью губки, таза с теплой мыльной водой и из шланга (не водонапорного). Очищайте боковины ободьев и тормозные колодки спиртом или ацетоном. Обращайте особое внимание на недопустимость мойки велосипеда напором воды.

Смазка является важнейшим элементом различных движущихся деталей, во избежание коррозии, следует регулярно смазывать подшипники осей колес, цепь, переключатель скоростей и управляющие тросы. Для смазки цепи и переключателя скоростей рекомендуется использовать специальное масло. Для остальных деталей следует использовать смазку. Регулярные проверки Затяжка резьбовых деталей: шатун, рукоятка, педали, вынос руля. Следует применять следующие моменты затяжки: Другие моменты затяжки зависят от размера гаек: M4 2,5 - 4.0 N.m. , M5: 4.0 - 6.0 N.m. , M6: 6.0 - 7.5 N.m. Рекомендуется крайне внимательно проверять состояние ободьев складного велосипеда. Регулярно очищайте их, если заметите деформацию, трещину или подозрительную отметину, не пользуйтесь велосипедом до замены этого обода. Внимание: Интенсивное использование велосипеда требует еще большей бдительности! Периодически осматривайте раму и вилку.

IV. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

1) Изнашиваемые детали

Различные изнашиваемые детали являются стандартными. Всегда заменяйте изношенные и/или подлежащие замене детали на идентичные из магазина или от вашего дистрибьютора.

2) Применимая гарантия

Мы с максимальной тщательностью разработали и изготовили ваш велосипед, чтобы он доставлял вам удовольствие. Тем не менее, в случае дефектного изделия вы можете воспользоваться торговой гарантией, начиная с даты его покупки:

• годичной для деталей, кроме изнашиваемых ( шины, камера, тормозные колодки, ручки, седло,

Чтобы воспользоваться этой гарантией, потребитель должен представить изделие дистрибьютору вместе с кассовым чеком или счетом-фактурой. Указанная гарантия, применимая в стране покупки, распространяется на все дефекты изделия, не позволяющие его нормальное использование. Она не распространяется на дефекты, связанные с плохим уходом, нецелевым использованием или при несоблюдении рекомендаций изготовителя. Гарантия не распространяется на нормальный износ деталей вследствие использования изделия. Гарант: 12 Avenue des Morgines - 1213 Petit Lancy / Женева - ШВЕЙЦАРИЯ Вышеуказанная торговая гарантия ни в чем не ограничивает право покупателя ею воспользоваться в случае скрытого дефекта или при несоответствии изделия регламентирующим документам разных европейских стран. Для получения дополнительной информации обратитесь к законодательству вашей страны.

Рекомендованный момент (нм)

Рекомендованный момент (нм)

Винт тормоза Контргайка рулевой колонки Корпус переключателя

Тормозная колодка (передняя и задняя) Скоба тормоза

Звенья цепи, размер 16 X 1.75 - Rayon AV 14G-36H / AR 14G-36H 16 x 1.75 дюймов 16 x 1.75 дюймов

70 x 9 x 11 mm «V brake» алюминиевая длина 145 см, 114 звеньев 1/2 дюйма (12,7 мм) 12,7 x 7,1 mm1

Приложение: Технические характеристики (1) Руль (2) Вынос руля с креплением (3) Складывание выноса руля (4) Шарнир рамы (5) Педали (6) Педальная каретка (7) Цепь (8) Натяжитель цепи (9) Колесики для транспортировки (10) Багажник (11) Защелка разблокировки рамы (12) Быстрое крепление седла Максимальная нагрузка Общий вес велосипеда Габариты велосипеда в

Переключатель скоростей 100 кг (пользователь + груз)

40X54X66 cm 16 x 1.75 дюймов Встроенные скорости SRAM 2 автоматические скорости
