РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SBC 55 SANITAS

Инструкция по применению Прибордляизмерениядавления

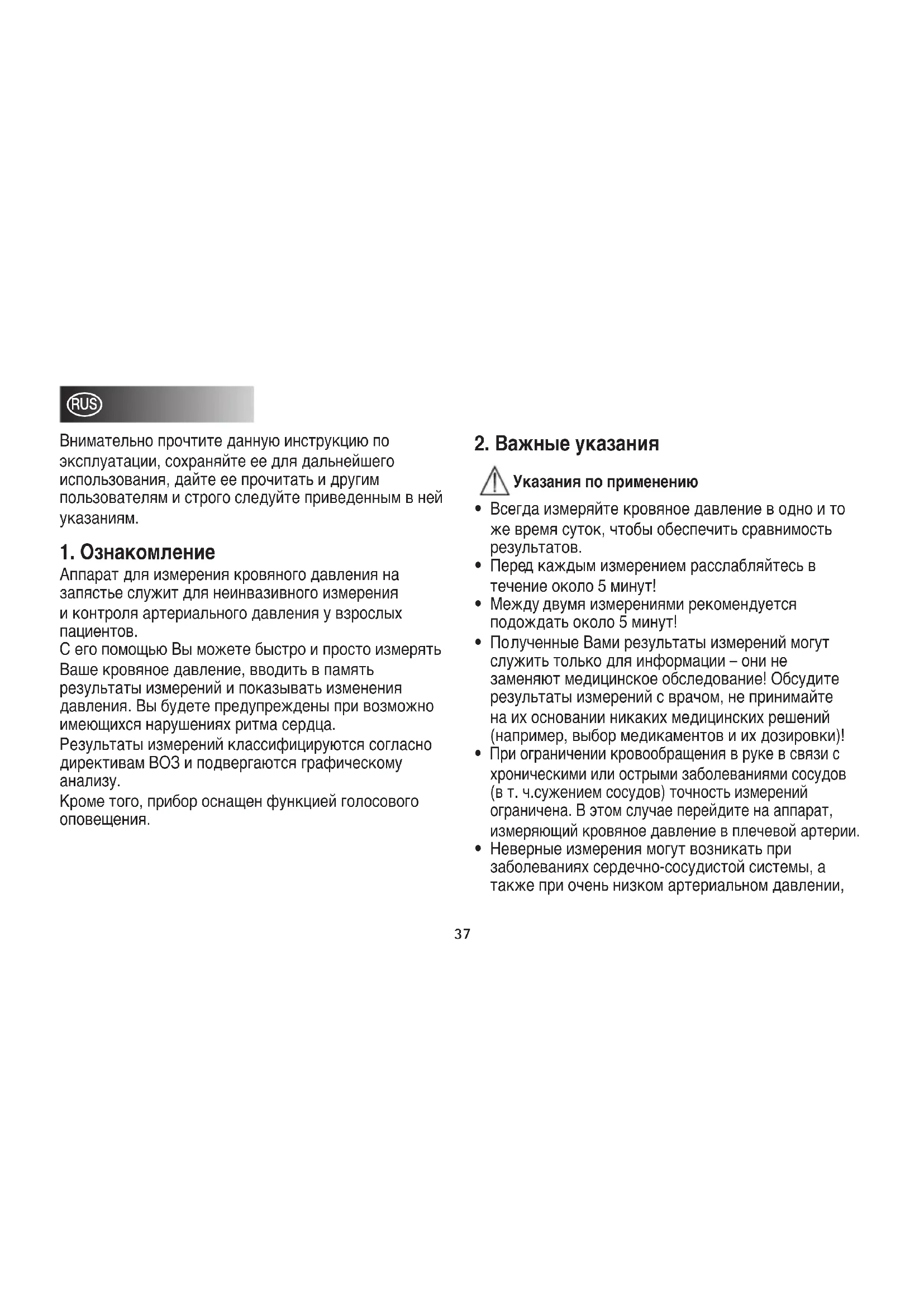

RUS Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее прочитать и другим пользователям и строго следуйте приведенным в ней

Аппарат для измерения кровяного давления на запястье служит для неинвазивного измерения и контроля артериального давления у взрослых

С его помощью Вы можете быстро и просто измерять Ваше кровяное давление, вводить в память результаты измерений и показывать изменения давления. Вы будете предупреждены при возможно имеющихся нарушениях ритма сердца. Результаты измерений классифицируются согласно директивам ВОЗ и подвергаются графическому

Кроме того, прибор оснащен функцией голосового оповещения.

Указания по применению

• Всегда измеряйте кровяное давление в одно и то же время суток, чтобы обеспечить сравнимость результатов.

д каждым измерением расслабляйтесь в течение около 5 минут!

двумя измерениями рекомендуется подождать около 5 минут!

лученные Вами результаты измерений могут служить только для информации – они не заменяют медицинское обследование! Обсудите результаты измерений с врачом, не принимайте на их основании никаких медицинских решений (например, выбор медикаментов и их дозировки)!

• При ограничении кровообращения в руке в связи с хроническими или острыми заболеваниями сосудов (в т. ч.сужением сосудов) точность измерений ограничена. В этом случае перейдите на аппарат, измеряющий кровяное давление в плечевой артерии.

• Неверные измерения могут возникать при заболеваниях сердечно-сосудистой системы, а также при очень низком артериальном давлении,38 нарушениях кровообращения и сердечного ритма и других предболезнях.

• Использовать аппарат только для людей, у которых объем запястья соответствует указанному диапазону.

• Аппарат может работать только от батареек. Учтите, что сохранение данных возможно только в том случае, если аппарат получает электрический ток. Как только батарейки разряжаются, аппарат теряет настройки времени и даты. Но сохраненные в памяти результаты измерений остаются.

• Автоматика отключения выключает аппарат в целях экономного использования батареек, если в течение одной минуты не нажимать ни одну из кнопок. Указания по хранению и уходу

• Аппарат состоит из прецизионных и электронных узлов. Точность результатов измерений и срок службы аппарата зависят от тщательности

храняйте прибор от ударов, действия влаги, грязи, сильных колебаний температуры и прямых солнечных лучей.

допускайте падений прибора. – Не используйте прибор вблизи сильных электромагнитных полей, например, вблизи радиоаппаратуры или мобильных телефонов.

только входящие в объем поставки или оригинальные запасные манжеты. В противном случае получаются неверные результаты

нажимать на кнопки, пока не надета манжета.

• Если Вы длительное время не пользуетесь прибором, рекомендуется вынуть батарейки. Указания в отношении батареек

• Проглатывание батареек может приводить к опасности для жизни. Поэтому храните батарейки и изделия в недоступном для детей месте. В случае проглатывания батарейки незамедлительно обратитесь к врачу.

• Запрещается заряжать или реактивировать батарейки иными способами, разбирать их, бросать в огонь или замыкать накоротко.

ащите батарейки из аппарата, если они разряжены или если Вы длительное время не пользуетесь прибором. Таким образом Вы предотвращаете ущерб, который может быть вызван вылившимся электролитом. Всегда заменяйте все батарейки одновременно.

• Не используйте батарейки различных типов, марок или батарейки с различной емкостью. Преимущественно ис пользуйте щелочные батарейки.39 Указания по ремонту и утилизации

• Батарейки запрещается выбрасывать в бытовой мусор. Утилизируйте использованные батарейки через соответствующий пункт сбора отходов.

открывайте прибор. Несоблюдение ведет к потере гарантии.

• Запрещается самостоятельно ремонтировать или регулировать прибор. В этом случае больше не гарантируется безупречность работы.

емонт разрешается выполнять только сервисной службе фирмы или авторизированным сервисным организациям. Но перед любыми рекламациями вначале проверьте батарейки и, при необходимости,замените их.

тилизируйте прибор согласно требованиям Положения об утилизации электрического и электронного оборудования 2002/96/EC – WEEE („Waste Electrical and Electronic Equipment“). По всем вопросам по утилизации обращайтесь в соответствующую коммунальную службу.

1. Крышка отсека для

6. Манжета для запястья

Индикация на дисплее:

1. Систолическое давление

2. Диастолическое давление

3. Значок сердцебиения

4. Пиктограмма Пульс

5. Номер ячейки памяти

7. Измеренное значение частоты

8. Пиктограмма замены батареек

9. Классификация ВОЗ

4. Подготовка к измерению

• Снимите крышку отсека для батареек с левой стороны прибора.

жите две батарейки типа 1,5 В Micro (Alkaline типа LR 03).

батарейки только соответственно их полярности и маркировке. Категорически запрещается использовать заряжаемые аккумуляторы.

тельно закройте крышку отсека для батареек. Если появляется пиктограмма замены батареек

проведение измерений больше невозможно, и Вы должны заменить все батарейки. Но сохраненные в памяти результаты измерений

Использованные, полностью разряженные батарейки и аккумуляторы должны утилизироваться помещением в специально обозначенные контейнеры, пункты сбора специальных отходов или через торговцев электротоварами. Вы обязаны по закону утилизировать батарейки. Информация: Эти обозначения ставятся на батарейках, содержащих вредные материалы: Pb = в батарейке содержится свинец, Cd = в батарейке содержится кадмий, Hg = в батарейке содержится ртуть. Настройка времени и даты Вы обязательно должны настроить время и дату. Только при этом Вы можете правильно вводить в память результаты измерений с временем и датой и позднее вызывать их. Время показывается в 24-часовом формате. Примечание: Если Вы удерживаете кнопку „M“ нажатой, Вы можете настроить значения быстрее.

одновременно кнопки „ “ и „M“. Индикация года начинает мигать. Кнопкой „M“ настройте значение года и подтвердите нажатием

• Настройте месяц, день, час и минуту, каждый раз подтверждая выбор кнопкой „

Функция голосового оповещения Вы можете использовать данный аппарат и в выключенном состоянии данной функции . Прибор может „говорить“ на 3 языках (английском, немецком, испанском). Изначально при поставке прибор настроен на немецкий язык. Для изменения выбора языка нажмите и удерживайте нажатой кнопку „M“ до тех пор, пока на дисплее не появится требуемый язык: L1-немецкий L2-английский L3-испанский L0- голосовое оповещение выключено Pb Cd Hg41 Прибор последовательно меняет настройку языка, если Вы удерживаете нажатой кнопку „M“ . При каждой сме- не производится акустическое сообщение о выбранном языке. Для подтверждения выбранного языка отпустите

Регулировка громкости: после выбора языка начинает мигать гистограмма классификации ВОЗ в левой части дисплея и указывает текущую громкость. Вы можете плавно регулировать громкость, нажимая и удерживая нажатой кнопку «M» – чем выше становится гистограмма, тем громче речевой вывод. Отпустите кнопку «M», чтобы подтвердить выбранную громкость и перейти в выключенное состояние.

5. Измерение кровяного давления

• Оголите левое запястье. Следите за тем, чтобы кровообращению в руке не препятствовала слишком тесная одежда и т. п. Наложите манжету на внутреннюю сторону запястья.

сируйте манжету лентой-липучкой таким образом, чтобы верхний край аппарата находился приблизительно на 1 см выше подушечки у основания большого пальца.

ета должна плотно прилегать к запястью, но не резать его. Внимание! Эксплуатация прибора допускается только с оригинальной манжетой. Принять правильное положение

• Перед каждым измерением расслабляйтесь в течение около 5 минут! В противном случае возникают неточности измерения.

можете проводить измерение сидя или лежа. Обязательно установите руку на опору и согните ее. В любом случае следите за тем, чтобы манжета находилась на уровне сердца. В противном случае возникают значительные неточности измерения. Расслабьте руку и ладонь.

того, чтобы получить точные результаты измерений, необходимо вести себя спокойно и не разговаривать во время измерения

• • • • • • • • • • • • •42 Выполнить измерение кровяного давления

• Включите аппарат нажатием кнопки „ “.

• Перед измерением на короткое время появляется последний сохраненный результат измерения. Если в памяти не сохранены измерения, прибор показывает величину „0“.

ета накачивается до давления 180 мм рт. ст. Затем давление воздуха в манжете медленно стравливается.

е распознанной тенденции к высокому кровяному давлению производится повторное накачивание и давление в манжете еще раз повышается. Как только распознается пульс, появляется пиктограмма .

Показываются результаты измерения систолического и диастолического кровяного давления и частоты пульса.

можете в любой момент прервать измерение нажатием кнопки „

• Пиктограмма „Er_“ появляется, если измерение не может быть выполнено должным образом. Прочтите главу «Сообщения о неисправностях/Устранение неисправностей» в данной инструкции и повторите

езультат измерения автоматически сохраняется в

Оценка результатов Нарушения сердечного ритма: Данный аппарат может во время измерения идентифицировать возможные нарушения сердечного цикла и в подобном случае указывает на это пиктограммой

Это может служить индикатором аритмии. Аритмия – это заболевание, при котором сердечный ритм нарушается из-за пороков в биоэлектрической системе, которая управляет сердечными сокращениями. Симптомы (пропущенные или преждевременные сердечные сокращения, медленный или слишком быстрый пульс) могут вызываться, среди прочего, заболеваниями сердца, возрастом, физиологической предрасположенностью, чрезмерным употреблением тонизирующих и возбуждающих продуктов, стрессом или недосыпанием. Аритмия может быть обнаружена только при обследовании врачом. Повторите измерение, если пиктограмма появляется на дисплее после измерения. Учтите, что перед измерением Вы должны 5 минут отдохнуть, а во время измерения не должны говорить и двигаться. Если пиктограмма появляется часто, обратитесь к врачу. Самодиагностика и самолечение на основании результатов измерений могут быть опасными. Обязательно выполняйте указания врача.43 Классификация ВОЗ: Согласно директивам/определения Всемирной организации здравоохранения (ВОЗ) и новейшим исследованиям результаты измерений можно классифицировать и оценить, как указано в нижеследующей таблице. Диапазон значений артериального

Уровень 3: сильная гипертония >=180 >=110 Обратиться к врачу Уровень 2: гипертония средней тяжести 160 -179 100 -109 Обратиться к врачу Уровень 1: легкая гипертония 140 -159 90 - 99 Регулярный контроль у врача Высокое нормальное 130 -139 85 - 89 Регулярный контроль у врача Нормальное 120 -129 80 - 84 Самоконтроль Оптимальное <120 <80 Самоконтроль Источник: ВОЗ, 1999 Пиктограмма на дисплее и шкала на аппарате указывают, в каком диапазоне находится измеренное кровяное давление. Дополнительно производится акустическая оценка

Если значения для систолы и диастолы находятся в двух различных диапазонах по классификации ВОЗ (например, систола в диапазоне «Высокое нормальное», а диастола в диапазоне «Нормальное»), то график в аппарате всегда указывает более высокий диапазон, в описанном примере – «Высокое нормальное».

6. Сохранение, вызов и удаление

результатов измерения

• Результаты каждого успешного измерения сохраняются в памяти вместе с датой и временем. При более чем 60 результатах самый старый результат удаляется.44

• Для вызова результатов измерения нажмите кнопку ввода в память „M“. Прибор вначале указывает число занятых ячеек памяти, а затем автоматически переходит к последнему сохраненному результату измерения. При дальнейших нажатиях кнопки ввода в память „M“ показываются последние результаты

датой, временем и графическим представлением классификации ВОЗ.

• Вы можете стереть память, нажав кнопку ввода „M“и удерживая ее 3 секунды.

7. Сообщения о неисправностях/

Устранение неисправностей При неисправностях на дисплее появляется сообщение „Er_“. Сообщения о неисправностях могут появляться, если

• накачивание длится более 3 минут (на дисплее появляется Er6),

• манжета наложена слишком сильно или слишком слабо (на дисплее появляется Er3 или Er4),

• значение артериального давления чрезвычайно высокое или чрезвычайно низкое (на дисплее появляется Er1 или Er2),

• давление накачивания превышает 300 мм рт. ст. (на дисплее появляется Er5),

• имеется неисправность системы или прибора (на дисплее появляется Er0, Er7, Er8, Er9, ErA или ErB)

• батарейки почти полностью разряжены, батарейки необходимо заменить. В этих случаях повторите измерение. Следите за тем, чтобы шланг манжеты был правильно вставлен и чтобы Вы не двигались и не разговаривали. При необходимости, заново установите батарейки или замените старые.

8. Уход за аппаратом

• Осторожно очищайте аппарат слегка смоченной

тегорически запрещается использовать чистящие средства или растворители.

тегорически запрещается погружать аппарат в воду, т. к. в аппарат может попасть жидкость и повредить его.

ставьте на прибор тяжелые предметы.

9. Технические данные

Модель № SBC 55 Метод измерений Неинвазивное, осциллометрическое измерение кровяного давления на запястье Диапазон измерений Давление 0-300 мм рт. ст., пульс 40-180 ударов в минуту45 Точность индикации систолическое ± 3 мм рт. ст. / давления диастолическое ± 3 мм рт. ст. / пульс ± 5% указываемого

Погрешность Макс. допустимое стандартное измерений отклонение сог

клиническим испытаниям: систолическое 8 мм рт. ст. / диастолическое 8 мм рт. ст. Ячейки памяти 1 x 60 сохраняемых строк

82 x Ш 77 x В 32 мм Вес Около 140 г Размер манжеты Для окружности запястья от 140 до 195 мм

абочая от +5 °C до +40 °C, относительная

тура влажность воздуха 40-80 % Доп. температура от -20 °C до +55 °C, относительная хранения влажность воздуха 10-95% Электропитание 2 x 1,5 В Micro (Alkaline тип LR 03) Срок службы батареек Для 250 измерений Принадлежности Чехол для хранения, инструкция по применению, 2 ба тарейки „AAA“ Классификация Активный узел типа B Пояснение символов Активный узел типа B Внимание! Прочесть инструкцию по применению!

• Данный прибор соответствует европейскому стандарту EN60601-1-2 и является предметом

жности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные средства ВЧ-связи могут влиять на данный прибор. Точную информацию Вы можете получить в сервисных центрах.

ат соответствует требованиям европейского нормативного акта по медицинским изделиям 93/42/EC, Закона о медицинских изделиях, а также европейских стандартов EN1060-1 («Неинвазивные аппараты для измерения кровяного давления», часть 1: «Общие требования») и EN1060- 3 («Неинвазивные аппараты для измерения кровяного давления», часть 3: «Дополнительные требования к электромеханическим системам для измерения кровяного давления»).

Вы используете аппарат в коммерческих целях, Вы должны – согласно «Правил эксплуатации медицинских изделий» – регулярно проводить46 метрологический контроль. Даже при личном использовании мы рекомендуем каждые два года передавать аппарат в сервисную службу для метрологического контроля.

Мы предоставляем гарантию на дефекты материалов и изготовления этого прибора на срок 24 месяца со дня продажи через розничную сеть. Гарантия не распространяется: – на случаи ущерба, вызванного неправильным использованием – на быстроизнашивающиеся части (батарейки, манжета) – на дефекты, о которых покупатель знал в момент покупки – на случаи собственной вины покупателя. Срок эксплуатации изделия: минимум 3 года Фирма изготовитель: Бойрер Гмбх, Софлингер штрассе 218, 89077-УЛМ, Германия для фирмы Ханс Динслаге ЛТд 88524 Уттенвайлер, Германия Сервисный центр: 109451 г. Москва, ул.Перерва, 62, корп.2, Тел(факс) 495—658 54 90 Дата продажи Подпись продавца Штамп магазина Подпись покупателя4748
