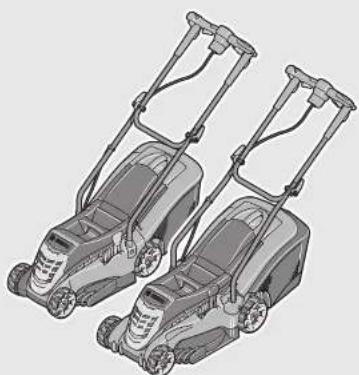

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rotak 39 BOSCH
Дата производства:
Овщёлітн улазты:
ти Оригинальное руководство по
эксплуатации
mk. Оригиналыо упастро за работа.
sr Originalno uputstvo za rad
sl lovina navodila
hr Originalne upute za radi
Сертификат о соответствии
No. RU C-DE.ME77.B.00393
Срок действия сертификата о соответствии
по 20.05.2018
ООО «Центр по сертификации
стандартизации и систем качества
электро-машиностроительной продукции»
141400 Химки Московской области,
ул. Ленинградская, 29
Сертификаты о соответствии хранятся по адресу:
ООО «Роберт Бош»
ул. Акад. Королева, 13 стр. 5
Россия, 129515, Москва
Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Перечень критических отказов и ошибочные действия персонала или пользователя
– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
– поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очистить инструмент от пыли после каждого использования.
Хранение
– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада
температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)
Транспортировка
– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого видатехники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)
Указания по безопасности
Внимание! Внимательно
прочитайте следующие указания.
Ознакомьтесь с элементами
управления и правильным
пользованием садового
инструмента. Сохраняйте
руководство по эксплуатации для
дальнейшего использования.
Пояснения к символам на садовом
инструменте
Общее указание на наличие опасности.
Прочитайте руководство по эксплуатации.
Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей.
Предупреждение:
Выдерживайте безопасное
расстояние до садового
инструмента, когда он
работает.
Осторожно: Не прикасайтесь к вращающимся ножам. Ножи острые. Берегите пальцы ног и рук.
130 | Русский
Неприменимо.
Выключайте садовый инструмент и вытаскивайте штепсельную вилку из
розетки перед изменением настроек на садовом инструменте или его очисткой, если запутался шнур или если Вам нужно оставить садовый инструмент без присмотра даже на короткое время. Держите шнур питания на расстоянии от ножей.
Прежде чем прикасаться к деталям садового инструмента, подождите,
пока все его детали полностью не остановятся. Ножи продолжают вращаться некоторое время после выключения садового инструмента и могут причинить телесные повреждения.
Не используйте садовый инструмент в дождь и не подвергайте его воздействию дождя.
Берегитесь удара
электрическим током.
Держите шнур питания на расстоянии от ножей.
Эксплуатация
Никогда не позволяйте пользоваться садовым инструментом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не
пользуйтесь садовым
инструментом, храните его в
недосягаемом для детей месте.
Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента.
Необходимо проследить, чтобы дети не играли с садовым инструментом.
Никогда не осуществляйте стрижку газона, если поблизости находятся другие люди, в особенности дети или домашние животные.
▶ Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу.
▶ Не работайте с садовым инструментом босяком или в открытых сандалиях. Всегда одевайте прочную обувь и длинные брюки.
▶ Тщательно осмотрите участок работы и уберите камни, палки,
Русский|131
проволоку, кости и прочие
посторонние предметы.
▶ Перед использованием всегда проверяйте ножи, винты ножей и ножевой узел на предмет износа и повреждения. Во избежание дисбаланса всегда меняйте сразу все износившиеся или поврежденные ножи и винты ножей.
Косите только при дневном свете либо хорошем искусственном освещении.
▶ Не работайте с газонокосилкой в плохую погоду, в особенности, когда надвигается гроза.
По возможности не пользуйтесь садовым инструментом на влажной траве.
▶ Передвигайтесь всегда спокойно, никогда не бегите.
Никогда не используйте садовый инструмент с поврежденными защитными устройствами и крышками или без предохранительных приспособлений, как напр., без дефлектора и/или травосборника.
Работа на склонах может быть опасной.
– Не косите на особенно крутых склонах.
– На склонах и на мокрой траве всегда следите за уверенным шагом.
– На наклонных поверхностях всегда работайте поперек и никогда не работайте в направлении вверх или вниз.
– Будьте особенно осторожны при смене направления на склонах.
▶ Будьте крайне осторожны, если Вы идете спиной вперед или тянете садовый инструмент за собой.
▶ При скашивании травы всегда толкайте садовый инструмент перед собой и никогда не подтягивайте его к себе.
Ножи должны быть полностью остановлены, если Вам нужно наклонить садовый инструмент для транспортировки, пересечь участок, не засеянный травой, или убрать садовый инструмент с участка/переместить на участок, где Вы производили/намерены производить скашивание.
Не наклоняйте садовый инструмент, начиная работу с ним или запуская двигатель, за исключением тех случаев, когда это необходимо для работы в высокой траве. В таком случае приподнимите садовый инструмент с противоположной Вам стороны нажатием на рукоятку, однако не больше нужного. Следите за тем, чтобы Ваши руки были на рукоятке, когда будете опять опускать садовый инструмент.
▶ Включите садовый инструмент, как описано в инструкции по эксплуатации, следите за тем, чтобы Ваши ноги были на достаточном расстоянии от вращающихся ножей.
▶ Держите руки и ноги на расстоянии от вращающихся
132 | Русский
частей и не подставляйте их под
вращающиеся части.
▶ При работе с садовым инструментом держитесь на расстоянии от зоны выброса.
Никогда не поднимайте и не переносите садовый инструмент при работающем двигателе.
Ничего не меняйте в садовом инструменте. Недопустимые изменения могут сказаться на безопасности Вашего садового инструмента и приводить к сильным шумам и вибрациям.
Регулярно проверяйте шнур питания и используемый удлинитель. Не подключайте поврежденный шнур к сети и не прикасайтесь к нему, не отключив его от сети. Если шнур поврежден, возможен контакт с находящимися под напряжением деталями. Защитите себя от опасности поражения электрическим током.
Уборка листьев
Нож для уборки листьев имеет форму, позволяющую собирать на газоне осеннюю листву. Для получения оптимальных результатов нужно соблюдать следующее:
– собирайте листья только при настроенной высоте скашивания 70 мм
– собирайте листья только на своем участке
– прежде чем собирать листья,
осмотрите участок работы, и не
допускайте нахождения на близком
расстоянии других людей,
домашних животных, стеклянных предметов и автомашин
Вытягивайте штепсель из розетки:
– всегда, когда оставляете садовый инструмент без присмотра,
– перед устранением застрявания,
– перед проверкой, очисткой или выполнением прочих работ на садовом инструменте,
– после столкновения с чужеродными предметами.
Немедленно проверьте садовый инструмент на предмет повреждений и при необходимости отремонтируйте его,
– если садовый инструмент начнет необычно вибрировать (немедленно проверить).
Электроподключение
Напряжение источника питания должно соответствовать данным на заводской табличке агрегата.
Рекомендуется включать этот агрегат только в розетку, оборудованную устройством защитного отключения на 30 мА.
▶ При замене шнура используйте только шнур, рекомендованный изготовителем агрегата, № для заказа и тип см. в инструкции по эксплуатации.
▶ Никогда не беритесь за штепсель мокрыми руками.
▶ Не переезжайте через шнур питания и через удлинитель, не сдавливайте их и не тяните за них, поскольку этим Вы можете повредить их. Защищайте шнур от
Русский|133
высоких температур, масел и острых краев.
Удлинитель должен иметь указанное в инструкции по эксплуатации сечение и быть защищен от брызг воды. Штепсельный разъем не должен лежать в воде.
При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы.
Электробезопасность
▶ Внимание! Перед проведением работ по техническому обслуживанию или очистке, выключайте садовый инструмент и вытягивайте штепсельную вилку из розетки. Эти операции необходимо проделывать также и в том случае, если сетевой кабель поврежден, перерезан или запутался.
После выключения садового инструмента ножи еще несколько секунд продолжают вращаться.
▶ Осторожно – не касайтесь вращающегося ножа.
Из соображений безопасности Ваш садовый инструмент имеет защитную изоляцию и не нуждается в заземлении. Рабочее напряжение составляет 230 В \~ , 50 Гц (для стран, не входящих в ЕС: 220 В или 240 В в зависимости от исполнения).
Используйте только разрешенный кабель-удлинитель. Информацию можно получить в авторизированной сервисной мастерской.
Разрешается использовать только удлинители типа H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245 IEC 57).
Если Вам нужен удлинитель к агрегату, разрешается использовать только удлинители с сечением провода:
-1,0 мм²: максимальная длина 40 м
-1,5 мм²: максимальная длина 60 м
- 2,5 мм²: максимальная длина
100 м
Указание: Кабель-удлинитель должен, по предписаниям техники безопасности, иметь защитный проводник, который соединен через вилку сети с защитным проводником Вашей электрической сети.
В сомнительных случаях обратитесь к профессиональному электрику или в ближайшую сервисную мастерскую фирмы Bosch.
ОСТОРОЖНО: От кабелей-удлинителей, не отвечающих предписаниям, может исходить опасность. Кабель-удлинитель, вилка и муфта должны быть выполнены в водонепроницаемом исполнении и допущены для использования под открытым небом.
Кабельные соединения должны быть сухими и не лежать на земле.
Для повышения безопасности рекомендуется использовать устройство защитного отключения (УЗО), срабатывающее при макс. 30 мА. УЗО следует проверять перед каждым использованием аппарата.
134 | Русский
Указание для продуктов за пределами Великобритании:
ВНИМАНИЕ: В интересах Вашей безопасности необходимо соединить штекер садового инструмента с кабелем-удлинителем.
Соединительная муфта кабеля-
удлинителя должна быть защищена
от водяных брызг, сделана из резины
или покрыта резиной. Кабель-
удлинитель должен использоваться с
приспособлением для разгрузки
провода от натяжения.
Шнур необходимо регулярно
проверять на наличие признаков
повреждения, его можно
использовать только в безупречном
состоянии.
Поврежденный сетевой шнур разрешается ремонтировать только в авторизированной мастерской Bosch.
Техобслуживание
▶ При манипуляциях или работах в зоне острых ножей всегда одевайте садовые рукавицы.
▶ Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния садового инструмента.
Регулярно проверяйте состояние и степень износа травосборника.
▶ Проверяйте садовый инструмент и на всякий случай меняйте износившиеся или поврежденные детали.
Используйте только предусмотренные для садового инструмента ножи.
▶ Для замены используйте оригинальные запасные части фирмы Bosch.
▶ Перед хранением проверьте, чтобы садовый инструмент был чистым и на нем не было органических остатков. При необходимости очистите его сухой щеткой.
Символы
Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом.
Символ Значение
Направление движения
Направление реакции
Надевайте защитные рукавицы
Bec
Включение
Выключение
Разрешенное действие
Запрещенное действие
Принадлежности/запчасти
Применение по назначению
Садовый инструмент предназначен для скашивания травы на частных газонах.
Русский|135
Технические данные
| Газонокосилка Rotak 33/Rotak 34 | Rotak 36/Rotak 37 |
| Rotak 34 M/Rotak 1300-34 R | Rotak 37 M/Rotak 1400-37 R |
| Товарный No | | 3 600 HA4 0.. 3 600 HA4 1.. |
| Ном. потребляемая мощность | Вт 1300 1400 | | |
| Ширина ножа | см 34 37 | | |
| Высота скашивания | мм 20 - 70 20 -70 | | |
| Вместимость травосборника | л | 4 | 0 |
| Вес согласно EPTA-Procedure 01/2003 | кг 11,6 11,7 | | |
| Класс защиты | | ☐/II /II | ☐ |
| Серийный номер | | см. заводскую табличку садового инструмента |
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.
Обращайте внимание на товарный номер на заводской табличке Вашего садового инструмента. Торговые названия отдельных садовых инструментов могут различаться.
| Газонокосилка Rotak 39/Rotak 40 | Rotak 42/Rotak 43 |
| | Rotak 40 M/Rotak 1700-40 R | Rotak 43 M/Rotak 1800-43 R |
| Товарный No | | 3 600 HA4 2.. | 3 600 HA4 3.. |
| Ном. потребляемая мощность | Вт 1700 1800 | | |
| Ширина ножа | см 40 43 | | |
| Высота скашивания | мм 20 – 70 20 –70 | | |
| Вместимость травосборника | л | 5 | 0 |
| Вес согласно EPTA-Procedure 01/2003 | кг 13,1 13,2 | | |
| Класс защиты | | ☐/П /П | ☐ |
| Серийный номер | | см. заводскую табличку садового инструмента |
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.
Обращайте внимание на товарный номер на заводской табличке Вашего садового инструмента. Торговые названия отдельных садовых инструментов могут различаться.
Данные по шуму и вибрации
| Значения звуковой эмиссии определены в соответствии с EN 60335-2-77. | 3 600 ... | HA4 0.. | HA4 1.. | HA4 2.. | HA4 3.. |
| А-взвешенный уровень шума от электроинструмента составляет обычно: | | | | | |
| уровень звукового давления | дБ(А) | 79 | 80 | 80 | 80 |
| уровень звуковой мощности | дБ(А) | 93 | 94 | 93 | 94 |
| погрешность К | дБ | =1,0 | =1,0 | =1,2 | =1,4 |
| Одевайте наушники! | | | | | |
| Суммарная величина вибрации (векторная сумма трех направлений) определена в соответствии с европейской нормой EN 60335: | | | | | |
| вибрация an | m/c2 | <2,5 | <2,5 | <2,5 | <2,5 |
| погрешность К | m/c2 | =1,5 | =1,5 | =1,5 | =1,5 |
136 | Русский
Заявление о соответствии СЕ
| 3 600 ... | HA4 0.. | HA4 1.. | HA4 2.. | HA4 3.. |
| Мы заявляем под нашу единоличную ответственность, что описанный в разделе «Технические данные» продукт отвечает всем соответствующим положениям Директив 2011/65/EU, 2014/30/EU, 2006/42/EC, 2000/14/EC, включая их изменения, а также следующим нормам: EN 60335-1, EN 60335-2-77.2000/14/EC: гарантированный уровень звуковой мощности: Процедура оценки соответствия согласно приложения VI. | дБ(А) 93 94 94 95 |
Категория продукта: 32
Указанный испытательный пункт:
SRL, Sudbury, England, Nr. 1088
Техническая документация (2006/42/EC, 2000/14/EC):
Монтаж и эксплуатация
| Действие Рисунок |
| Комплект поставки 1 |
| Монтаж рукоятки 2 |
| Сборка травосборника 3 |
| Установка/снятие травосборника 3 |
| Настройка высоты скашивания 4 |
| Монтаж кабеля-удлинителя 5 |
| Включение 5 |
| Указания по работе 5 |
| Выключение 5 |
| Указания по работе 6 |
| Техническое обслуживание ножей | 7 |
| Выбор принадлежностей | 8 |
Поиск неисправностей
| Проблема | Возможная причина | Устранение |
| Двигатель не включается | Отсутствует питание | Проверьте и включите |
| Неисправна розетка | Воспользуйтесь другой штепсельной розеткой |
| Поврежден кабель-удлинитель | Проверьте кабель-удлинитель и замените его в случае повреждения |
| Сработал предохранитель | Замените предохранитель |
| Трава слишком высокая | Настройте большую высоту скашивания и наклоните садовый инструмент, чтобы снизить начальную нагрузку |
| Сработала защита двигателя | Дайте двигателю остыть и установите большую высоту скашивания |
| Садовый инструмент работает с перебоями | Поврежден кабель-удлинитель | Проверьте кабель-удлинитель и замените его в случае повреждения |
| Повреждена внутренняя проводка садового инструмента | Обратитесь в сервисную мастерскую |
| Сработала защита двигателя | Дайте двигателю остыть и установите большую высоту скашивания |
Русский|137
Проблема Возможная причина Устранение
| Садовый инструмент скашивает неравномерно и/илиДвигатель работает с трудом | Высота скашивания слишком мала | Установите большую высоту скашивания |
| Затупился нож Замените нож | |
| Возможно, агрегат забился | Проверьте нижнюю часть садового инструмента и при необходимости устраните причину (обязательно одевайте садовые рукавицы) |
| Нож установлен неправильной стороной У | становите нож правильной стороной |
| После включения садового инструмента нож не вращается | На нож намоталась трава Выключите садовый инструмент | Устраните причину (обязательно одевайте садовые рукавицы) |
| Ослабились гайка ножа/винт ножа | Затяните гайку ножа/винт ножа (17 Нм) |
| Чрезмерная вибрация/шум | Ослабились гайка ножа/винт ножа | Затяните гайку ножа/винт ножа (17 Нм) |
| Нож поврежден Замените нож | |
Сервис и консультирование на предмет использования продукции
Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:
Коллектив консультантов Bosch охотно поможет Вам в вопросах покупки, применения и настройки продуктов и принадлежностей.
При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электро-
инструмента, с соблюдением требований и норм
изготовителя производятся на территории всех стран
только в фирменных или авторизованных сервисных
центрах «Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной
продукции опасно в эксплуатации, может привести к
ущербу для Вашего здоровья. Изготовление и
распространение контрафактной продукции
преследуется по Закону в административном и уголовном
порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош»
Ул. Академика Королева 13 стр. 5
129515 Москва
Россия
Тел.: 8 800 100 8007 (звонок по России бесплатный)
E-Mail: info.powertools@ru.bosch.com
Полную и актуальную информацию о расположении
сервисных центров и приёмных пунктов Вы можете получить:
– на официальном сайте www.bosch-pt.ru
– либо по телефону справочно – сервисной службы
Bosch 8 800 100 8007 (звонок по России бесплатный)
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
138 | Русский
Утилизация
Не выбрасывайте садовые инструменты в бытовой мусор!
Только для стран-членов EC:
В соответствии с европейской директивой
2012/19/EU об отработанных электрических
и электронных приборах и ее претворением в
национальное законодательство
отслужившие электрические и электронные
приборы и инструменты нужно собирать отдельно и
сдавать на экологически чистую рекуперацию.
Возможны изменения.
Українська | 139
Українська
Ленинградская к., 29
ул. Акад. Королева, 13 стр. 5
Россия, 129515, Москва
Проблем Можно причина Решение
