NAUDOJIMO INSTRUKCIJA Rotak 39 BOSCH
Lietuviškai.... Puslapis 216
Deutsch | 3
Deutsch
Sicherheitshinweise
Atvienojiet instrumenta kontaktdakšu no elektrotikla kontaktligzdas:
Dèmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus.
Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Ant sodo priežiūros įrankio
pavaizduotų simbolių paaiškinimas
Bendrasis įspėjimas apie pavojų.
Atidžiai perskaitykite šią naudojimo instrukcija.
Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.
Jspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.
Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus.
Netaikoma.
Lietuviškai | 217
Prieš pradėdami sodo
priežiūros įrankį reguliuoti ar
valyti, susipainiojus laidui arba
alikdami sodo priežiūros įrankį
žiūros net ir trumpam laikui, jį
te ir iš kištukinio lizdo ištraukite
. Saugokite, kad maitinimo laido
ektų pjovimo peiliai.
Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nestos veikti. Išjungus riežiūros įrankio variklj, peiliai į laiką sukasi ir gali sužeisti.
Nenaudokite sodo priežiūros jrankio, kai lyja, ir nepalikite jo lyjant lauke.
Imkitės apsaugos priemonių nuo elektros smūgio.
Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai.
Naudojimas
Niekada neleiskite sodo priežiūros jrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros jrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.
Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo
asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų.
▶ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų.
Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
▶ Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.
Rūpeestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus.
Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
▶ Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite.
▶ Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia.
- Dirbdami eikite lëtai, niekada neskubëkite.
▶ Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio.
218 | Lietuviškai
Dirbkite su klausos apsaugos priemonėmis.
- Dirbti šlaituose gali būti pavojinga.
– Nepjaukite ypač stačiuose šlaituose.
– Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite.
– Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn.
- Keisdami kryptj šlaituose būkite ypač atsargūs.
Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs.
Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs.
Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję.
Jungdami varikli, sodo priežiūros įrankio neverskite, nebent tai yra būtina jį jjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jį galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos.
Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
▶ Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją.
▶ Reguliariai tikrinkite jungiamaji laidą ir naudojamą ilginamajį laidą. Pažeisto laido nejunkite į elektros tinklą arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo. Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su įtampa. Imkitės priemonių apsisaugoti nuo elektros smūgio keliamų pavojų.
Lapų rinkimas
Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:
- lapams rinkti turi būti nustatytas 70 mm pjovimo aukštis;
- rinkite lapus tik nuo vejos;
– prieš pradėdami rinkti lapus patikrinkite darbo plotą, užtikrinkite, kad kiti žmonės, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu
Ištraukite kištuką iš kištukinio lizdo:
– visada, kai pasišalinate nuo sodo priežiūros įrankio,
- prieš šalindami jstrigusias kliūtis,
Lietuviškai | 219
- kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate,
- atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto,
- jei sodo priežiūros įrankis pradeda nejprastai vibruoti (nedelsdami patikrinkite).
ljungimas i elektros tinklą
▶ Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis.
▶ Prietaisą rekomenduoja jungti tik j tokj kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu.
Keisdami prietaiso laidą naudokite tik gamintojo nurodytą maitinimo laidą, užsakymo Nr. ir tipas nurodyti naudojimo instrukcijoje.
Kištuko niekada nelieskite šlapiomis rankomis.
Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jj galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų.
▶ Ilginamasis laidas turi būti naudojimo instrukcijoje nurodyto skerspjūvio ir apsaugotas nuo aptaškymo. Kištukinė jungtis jokiu būdu negali būti vandenyje.
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
Elektrosauga
▶ Dèmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį
išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi.
- Atsargiai -nelieskite besisukančio peilio.
Jūsų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Naudoti tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje.
Leidžiama naudoti tik H05VV-F, H05RN-F arba IEC (60227 IEC 53, 60245 IEC 57) tipo ilginamuosius laidus.
Jei su prietaisu naudojate ilginamajj laidą, jo skersmuo turi atitikti žemiau pateiktus reikalavimus:
- 1,0 mm ^2 : maksimalus ilgis 40 m
- 1,5 mm²: maksimalus ilgis 60 m
- 2,5 mm²: maksimalus ilgis 100 m
Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su jžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio jžeminimo laidu.
Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centra.
ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidüs vandeniui ir skirti naudoti lauke.
220 | Lietuviškai
Laidų jungtys turi būti sausos ir negulėti ant žemės.
Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklj (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą. Nuorodos gaminiams, kurie parduodami ne DB:
DÉMESIO: siekiant užtikrinti jūsų saugumą reikia, kad prie sodo priežiūros įrankio pritvirtintas kištukas būtų sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis turi būti apsaugota nuo aptaškymo, pagaminta iš gumos arba aptraukta guma. Ilginamasis laidas turi būti su laido įtempimo sumažinimo įtaisu.
Reguliariai reikia tikrinti, ar nėra jungiamojo laido pažeidimo požymių; jį leidžiama naudoti tik nepriekaištingos būklės.
Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse.
Techninė priežiūra
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite sodo priežiūros jrankj ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius.
▶ Isitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.
Prieš padėdami sodo priežiūros įrankį sandėliuoti, jį švariai nuvalykite ir pašalinkite likučius. Jei reikia, valykite minkštu sausu šepečiu.
Simboliai
Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.
Simbolis Reikšmė
| [KTXT] | Judėjimo kryptis |
 | Reakcijos jėgos kryptis |
 | Mūvėkite apsauginėmis pirštinėmis |
| [SDVISO] | Masė |
| [CTXISO] | Jiungimas |
| [DIYANO] | Išjungimas |
| [DEBISO] | Leidžiamas veiksmas |
| [LEWISO] | Draudžiamas veiksmas |
| [OSAISO] | Papildoma įranga ir atsarginės dalys |
Elektrinio įrankio paskirtis
Sodo priežiūros jrankis skirtas žolei privačiose valdose pjauti.
Lietuviškai | 221
Techniniai duomenys
| Žoliapjovė Rotak 33/Rotak 34 | Rotak 36/Rotak 37 |
| Rotak 34 M/Rotak 1300-34 R | Rotak 37 M/Rotak 1400-37 R |
| Gaminio numeris 3 600 HA4 0.. 3 600 HA4 1.. | | | |
| Nominali naudojamoji galia | W 1300 1400 | | |
| Pjovimo plotis | cm 34 37 | | |
| Pjovimo aukštis | mm 20 - 70 20 -70 | | |
| Žolės surinkimo krepšio talpa | l | 4 | 0 |
| Svoris pagal „EPTA-Procedure 01/2003“ | kg 11,6 11,7 | | |
| Apsaugos klasė | | ☐/II /II | ☐ |
Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Prašome atkreipti dėmesį jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.
| Žoliapjovė Rotak 39/Rotak 40 | Rotak 42/Rotak 43 |
| Rotak 40 M/Rotak 1700-40 R | Rotak 43 M/Rotak 1800-43 R |
| Gaminio numeris | 3 600 HA4 2.. 3 600 HA4 3.. |
| Nominali naudojamoji galia | W 1700 1800 |
| Pjovimo plotis | cm 40 43 |
| Pjovimo aukštis | mm 20 - 70 20 -70 |
| Žolės surinkimo krepšio talpa | I | 5 | 0 |
| Svoris pagal „EPTA-Procedure 01/2003“ | kg 13,1 13,2 |
| Apsaugos klasė | | ☐/II /II | ☐ |
| Serijos numeris | žr. firminėje lentelėje ant sodo priežiūros jrankio |
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Prašome atkreipti dėmesį jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.
Informacija apie triukšmą ir vibraciją
| Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77. | 3 600 ... | HA4 0.. | HA4 1.. | HA4 2.. | HA4 3.. |
| Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: |
| Garso slėgio lygis | dB(A) | 79 | 80 | 80 | 80 |
| Garso galios lygis | dB(A) | 93 | 94 | 93 | 94 |
| Paklaida K | dB | =1,0 | =1,0 | =1,2 | =1,4 |
| Dirbkite su klausos apsaugos priemonėmis! |
| Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60335: |
| Vibracijos emisijos vertė ah | m/s^2 | <2,5 | <2,5 | <2,5 | <2,5 |
| Paklaida K | m/s^2 | =1,5 | =1,5 | =1,5 | =1,5 |
222 | Lietuviškai
Atitikties deklaracija C€
| 3 600 ... | HA4 0.. | HA4 1.. | HA4 2.. | HA4 3.. |
| Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 60335-2-77. 2000/14/EB: garantuotas garso galios lygis: Atitikties jvertinimas atliktas pagal priedą VI. | dB(A) 93 94 94 95 |
Produkto kategorija: 32
Notifikuota jstaiga:
SRL, Sudbury, England, Nr. 1088
Techniné byla (2006/42/EB, 2000/14/EB) laikoma:
Montavimas ir naudojimas
| Veiksmas Pav. |

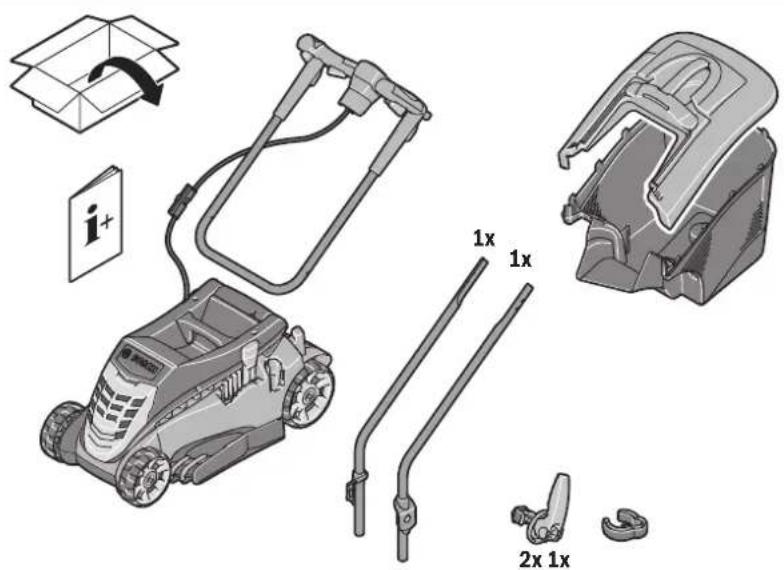

| Tiekiamas komplektas 1 |
| Rankenos montavimas 2 |
| Žolės surinkimo krepšio montavimas 3 |
| Žolės surinkimo krepšio uždėjimas ir nuėmimas 3 |
| Pjovimo aukščio nustatymas 4 |
| Iiginamojo laido prijungimas 5 |
| Jjungimas 5 |
| Darbo nuorodos 5 |
| Išjungimas 5 |
| Darbo nuorodos 6 |
| Peilio priežiūra 7 |
| Papildomos jrangos pasirinkimas | 8 |
Gedimų nustatymas
| Požymiai | Galima prležastis | Pašalinlmas |
| Variklis neužsiveda | Néra tinklo įtampos | Patikrinkite ir jiunkite |
| Pažeistas kištukinis lizdas | Naudokitės kitu kištukiniu lizdu |
| Pažeistas ilginamasis laidas | Patikrinkite laidą ir, jei pažeistas, pakeiskite |
| Suveikė saugiklis | Pakeiskite saugiklj |
| Žolė per aukšta | Nustatykite didesnį pjovimo aukštį ir paverskite sodo priežiūros įrankį, kad sumažintumėte pradinę apkrova |
| Įsijungė variklio apsauginis įtaisas | Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį |
| Sodo priežiūros įrankis veikia su pertrūkiais | Pažeistas ilginamasis laidas | Patikrinkite laidą ir, jei pažeistas, pakeiskite |
| Pažeisti vidiniai sodo priežiūros įrankio laidai | Kreipkitės į remonto dirbtuves |
| Įsijungė variklio apsauginis įtaisas | Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį |
| Sodo priežiūros įrankis pjauna nelygiai ir (arba) Sunkiai veikia variklis | Per mažas pjovimo aukštis | Nustatykite didesnį pjovimo aukštį |
| Atšipę peiliai | Peilio keitimas |
| Gali būti susidaręs kamštis | Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinemis) |
| Atvirkščiai sumontuotas peilis | Tinkamai sumontuokite peilį |
F 016 L81 153 | (1.7.14) Bosch Power Tools
Lietuviškai | 223
Požymiai Galima priežastis Pašalinimas
| Sodo priežiūros įrankįjjungus, nesisukapjovimo peilis | Peilį blokuoja užstrigusi žolė | Sodo priežiūros įrankį išjunkiteKamštį pašalinkite (visada mūvėkite sodininkopirštīnėmis) |
| Atsilaisvinusi peilio veržlė arba varžtas | Užveržkite peilio veržlę arba varžtą (17 Nm) |
| Labai stipriai vibruoja,kelia didelį triukšmą | Atsilaisvinusi peilio veržlė arba varžtas | Užveržkite peilio veržlę arba varžtą (17 Nm) |
| Pažeistas peilis Peilio keitimas | |
Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:
Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.
leškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Šalinimas
Nemeskite sodo priežiūros įrankių į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektronines jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Galimi pakeitimai.
