РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Compacteo Cyclonic RO3463 ROWENTA

b – Детектор за наличие на торба

11. Защитна решетка на мотора

18. Приставка 3 в 1 (ном. ZR0046 01):

5. ПОЧИСТВАНЕ И ПОДДРЪЖКА

Внимание! Винаги спирайте и изключвайте прахосмукачката от захранването преди поддръжка или почистване.

1. ИЗПРАЗВАНЕ И ПОЧИСТВАНЕ НА КОНТЕЙНЕРА ЗА ПРАХ (13) И ЧЕРНИЯ ДУНАПРЕНЕН ФИЛТЪР (14a)

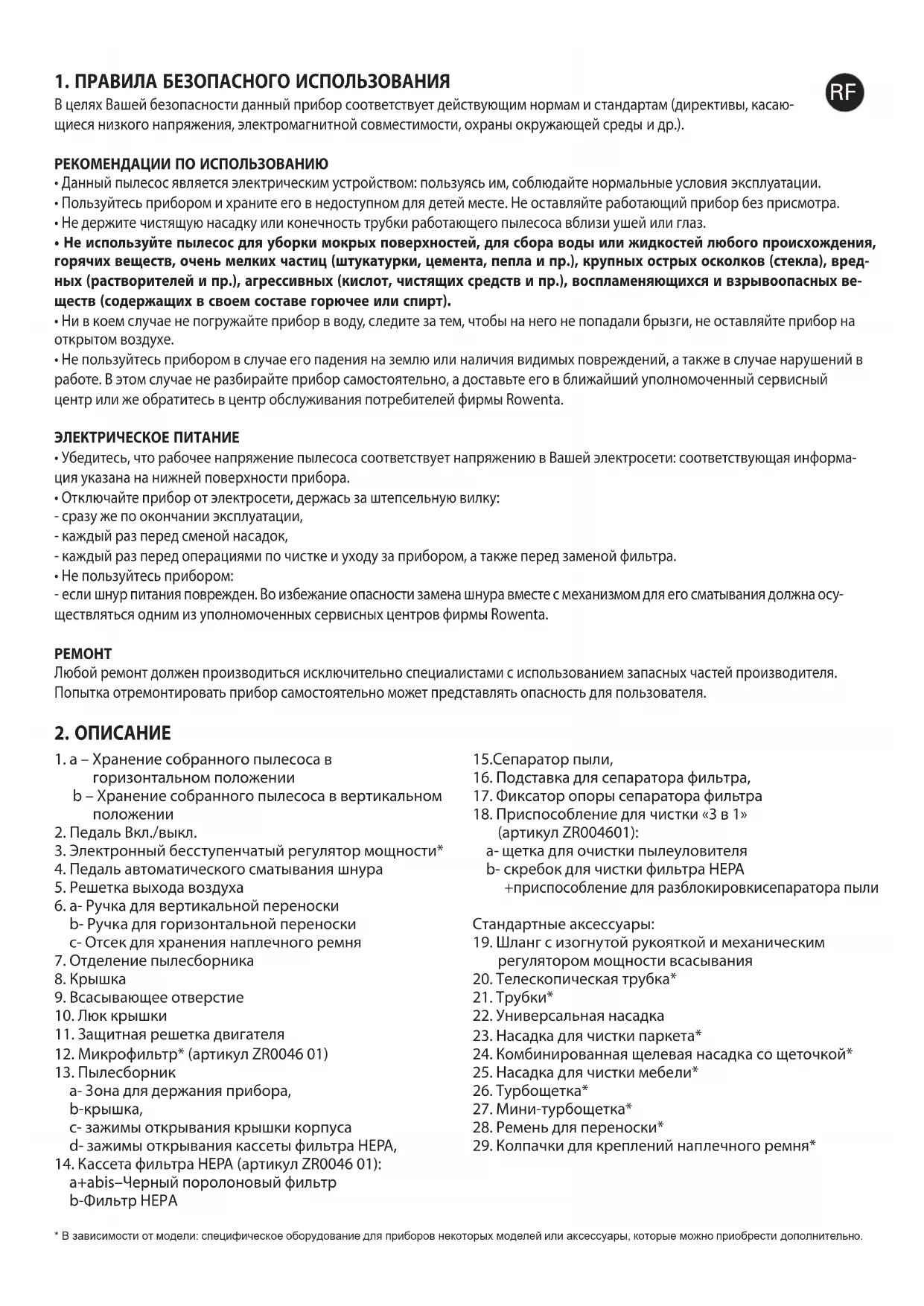

• Данный пылесос является электрическим устройством: пользуясь им, соблюдайте нормальные условия эксплуатации.

• Пользуйтесь прибором и храните его в недоступном для детей месте. Не оставляйте работающий прибор без присмотра.

• Не держите чистящую насадку или конечность трубки работающего пылесоса вблизи ушей или глаз.

• Не используйте пылесос для уборки мокрых поверхностей, для сбора воды или жидкостей любого происхождения, горячих веществ, очень мелких частиц (штукатурки, цемента, пепла и пр.), крупных острых осколков (стекла), вред- ных (растворителей и пр.), агрессивных (кислот, чистящих средств и пр.), воспламеняющихся и взрывоопасных ве- ществ (содержащих в своем составе горючее или спирт).

• Ни в коем случае не погружайте прибор в воду, следите за тем, чтобы на него не попадали брызги, не оставляйте прибор на открытом воздухе.

• Не пользуйтесь прибором в случае его падения на землю или наличия видимых повреждений, а также в случае нарушений в работе. В этом случае не разбирайте прибор самостоятельно, а доставьте его в ближайший уполномоченный сервисный центр или же обратитесь в центр обслуживания потребителей фирмы Rowenta. ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ

• Убедитесь, что рабочее напряжение пылесоса соответствует напряжению в Вашей электросети: соответствующая информа- ция указана на нижней поверхности прибора.

• Отключайте прибор от электросети, держась за штепсельную вилку: - сразу же по окончании эксплуатации, - каждый раз перед сменой насадок, - каждый раз перед операциями по чистке и уходу за прибором, а также перед заменой фильтра.

• Не пользуйтесь прибором: - если шнур питания поврежден. Во избежание опасности замена шнура вместе с механизмом для его сматывания должна осу- ществляться одним из уполномоченных сервисных центров фирмы Rowenta.

Любой ремонт должен производиться исключительно специалистами с использованием запасных частей производителя. Попытка отремонтировать прибор самостоятельно может представлять опасность для пользователя.

1. a – Хранение собранного пылесоса в

горизонтальном положении b – Хранение собранного пылесоса в вертикальном

2. Педаль Вкл./выкл.

3. Электронный бесступенчатый регулятор мощности*

4. Педаль автоматического сматывания шнура

5. Решетка выхода воздуха

6. a- Ручка для вертикальной переноски

b- Ручка для горизонтальной переноски c- Отсек для хранения наплечного ремня

7. Отделение пылесборника

9. Всасывающее отверстие

11. Защитная решетка двигателя

12. Микрофильтр* (артикул ZR0046 01)

a- Зона для держания прибора, b- крышка, c- зажимы открывания крышки корпуса d- зажимы открывания кассеты фильтра HEPA,

14. Кассета фильтра HEPA (артикул ZR0046 01):

a + a bis – Черный поролоновый фильтр b- Фильтр HEPA

16. Подставка для сепаратора фильтра,

17. Фиксатор опоры сепаратора фильтра

18. Приспособление для чистки «3 в 1»

(артикул ZR0046 01): a- щетка для очистки пылеуловителя b- скребок для чистки фильтра HEPA + приспособление для разблокировкисепаратора пыли Стандартные аксессуары:

19. Шланг с изогнутой рукояткой и механическим

регулятором мощности всасывания

20. Телескопическая трубка*

22. Универсальная насадка

23. Насадка для чистки паркета*

24. Комбинированная щелевая насадка со щеточкой*

25. Насадка для чистки мебели*

27. Мини-турбощетка*

28. Ремень для переноски*

29. Колпачки для креплений наплечного ремня*

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

• Достаньте прибор из упаковки, сохраните гарантийный талон и внимательно прочтите инструкцию по эксплуатации перед тем, как впервые пользоваться прибором. СОВЕТЫ И ПРЕДОСТЕРЕЖЕНИЯ

• Перед каждым использованием полностью разматывайте шнур питания.

• Следите за тем, чтобы он не был защемлен и не попадал на режущие кромки.

• В случае использования электрического удлинителя убедитесь в том, что он находится в рабочем состоянии, а также про- верьте, соответствуют ли его параметры мощности данного пылесоса.

• Ваш пылесос оборудован защитой, предохраняющей двигатель от перегрева. В некоторых случаях (при использовании изо- гнутого наконечника для очистки кресел, сидений …) включается предохранительная система, и прибор может издавать не- значительный необычный шум.

• Не тяните за шнур питания для перемещения пылесоса, используйте для этого ручку для переноски.

• Не тяните за шнур питания, чтобы приподнять прибор.

• Не тяните за шнур питания, чтобы отключить пылесос от электросети.

• Запрещается использовать прибор без предварительно установленного пылесборника (13) и кассеты фильтра HEPA (14): черный поролоновый фильтр (14a) и фильтр HEPA (14b).

• Используйте только фильтры производства фирмы Rowenta.

• Используйте исключительно аксессуары фирмы Rowenta.

• В случае трудностей с приобретением аксессуаров и фильтров для данного пылесоса, обратитесь в центр обслуживания по- требителей фирмы Rowenta.

• Всегда выключайте пылесос и отключайте его от электросети по окончании эксплуатации.

• Всегда выключайте пылесос и отключайте его от электросети перед операциями по чистке и уходу.

• Данный электроприбор не должен использоваться лицами (в том числе детьми) с ограниченными физическими, сенсор- ными или умственными возможностями, а также людьми, не имеющими соответствующего опыта или необходимых знаний. Указанные лица могут использовать данное устройство только под наблюдением или после получения инструкций по его эксплуатации от лиц, отвечающих за их безопасность. Следите за тем, чтобы дети не играли с устройством.

• Вставьте шланг (19) во всасывающее отверстие (9) до тех пор, пока не услышите «щелчок» - рис.1.

• Для того чтобы отсоединить шланг, нажмите на защелки на его наконечнике, и выньте шланг - рис.2.

• Если пылесос оснащен телескопической трубкой* (20), передвиньте кнопку регулировки вперед, выдвиньте трубку на необходимую длину и заблокируйте ее, отпустив кнопку - рис.3a. В противном случае соедините между собой, слегка поворачивая, две трубки* (21) - рис.3b.

• Установите требуемую насадку на конец трубки: - Для чистки ковров и ковровых покрытий: используйте универсальную насадку (22) с убранной внутрь щеткой - рис.4. - Для чистки паркета и гладких полов: используйте универсальную насадку (22) с выдвинутой щеткой - рис.4 или установите непосредственно насадку для чистки паркета* (23). - Для уборки в углах, щелях или труднодоступных местах: используйте комбинированную щелевую насадку со щеточкой* (24) в положении плоской насадки. - Для чистки мебели: используйте щеточку комбинированной щелевой насадки* (24) или установите насадку для чистки ме- бели* (25).

• В комплект данного пылесоса входит переносной ремень* (28), что позволяет носить его на плече. - Для того чтобы высвободить ремень, снимите колпачки с обеих сторон ручки, повернув на 1/4 оборота в направлении, про- тивоположном указанному стрелкой - рис.5a. - Чтобы вставить ремень на место, выполните действия в обратной последовательности: поставьте колпачки с обеих сторон ручки, повернув на 1/4 оборота в направлении по стрелке, до упора - рис.5b, затем сложите ремень в отсек для хранения (6c).

Необходимо соблюдать порядок установки ( ), указанный возле педали Вкл./выкл. (2). Перед сменой насадок обязательно остановите работу пылесоса и отключите его от электросети. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ И РАБОТА ПЫЛЕСОСА

• Размотайте полностью шнур питания, подключите пылесос к электросети - рис.6 и нажмите на педаль Вкл./выкл. (2) - рис. 7.

• Отрегулируйте мощность всасывания пыли:

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

902186_Not Compacteo cyclonic:902186 5/06/09 9:27 Page 106- с помощью электронного регулятора мощности* (3): поверните кнопку электронного бесступенчатого регулятора*, для того чтобы выставить необходимую мощность всасывания пыли: ближе к положению «max» для чистки полов и ближе к положению «min» для чистки мебели и нежных тканей - рис. 8. - с помощью механического регулятора мощности на изогнутой рукоятке шланга: сдвиньте ползунковый регулятор, открыв доступ воздуха, и уменьшите мощность всасывания вручную, например, для чистки поверхностей, требующих бережного об- ращения, и т.д. - рис. 9. ХРАНЕНИЕ И ПЕРЕНОСКА ПЫЛЕСОСА

• После окончания использования выключите пылесос, нажав на педаль Вкл./выкл. (2) и отключите его от электросети - рис. 10. Смотайте шнур с помощью педали автоматического сматывания (4) - рис. 11.

• При хранении в вертикальном положении, установите универсальную насадку (22) в предназначенное для этого гнездо на нижней поверхности прибора (1b) - рис. 12.

• При хранении в горизонтальном положении, установите универсальную насадку (22) в предназначенное для этого гнездо на задней поверхности прибора (1a) - рис. 13.

• Для простоты переноски пылесоса используйте ручки (6a или 6b) или наплечный ремень* (28).

Важно: Перед техническим уходом или очисткой всегда выключайте свой пылесос и отключайте его от сети.

1. ОСВОБОДИТЬ И ОЧИСТИТЬ ПЫЛЕСБОРНИК (13) И ЧЕРНЫЙ ПОРОЛОНОВЫЙ ФИЛЬТР (14a)

• Снимите гибкий шланг (19) с отверстия всасывания (9) - рис. 2.

• Откройте крышку (8) пылесоса - рис.14.

• Выньте пылесборник (13) из предназначенного для него отделения (7), держите прибор за предназначенную для этого зону (13a) - рис. 15. 1.1. ОСВОБОДИТЬ ПЫЛЕСБОРНИК Опорожняйте пылесборник (13) после каждого использования.

• Потяните за зажим открывания пылесборника (13c) и снимите его с прибора – рис. 16.

• Снимите крышку (13b) - рис. 17, затем очистите пылесборник от пыли над мусорной корзиной - рис. 18a.

• Убедитесь, что вы удалили всю пыль из пылесборника, затем протрите борт пылесборника - рис.18b.

• Закройте пылесборник (13) и поставьте его обратно в предназначенное для этого отделение (7) - рис.28b.

1.2 ОЧИСТКА УГОЛЬНОГО ПОРОЛОНОВОГО ФИЛЬТРА (14a)

Для наибольшей эффективности вашего пылесоса, не забывайте мыть поролон (14а) после каждого опорожнения пылесборника (13).

• Одновременно потяните зажимы открывания кассеты фильтра HEPA (13d) - рис. 19a.

• Отделите черный поролоновый фильтр (14a) от фильтра HEPA (14b) - рис. 19b.

• Вымойте черный поролоновый фильтр (14a) чистой водой под краном, выжмите его как губку, и дайте высохнуть в течение 12 часов - рис. 29.

• После того как фильтр полностью высох, соберите кассету фильтра HEPA (14): черный поролоновый фильтр (14a) и фильтр HEPA (14b) под пылесборником (13) - рис. 28a, после этого поставьте пылесборник обратно в предназначенное для этого отде- ление (7) - рис. 28b.

Черный поролоновый фильтр (14a) должен быть снова вставлен в прибор только тогда, когда он будет полностью сухим. Во время сушки черного поролонового фильтра (14a) вы можете продолжать пользоваться пылесосом, используя запасной черный поролоновый фильтр (14a bis). 1.3. ОЧИСТКА ПЫЛЕСБОРНИКА (13) И СЕПАРАТОРА ВОЗДУХА/ ПЫЛИ (15) Важно: Каждый месяц выполняйте очистку пылесборника (13) и сепаратора пыли (15).

• Потяните за зажим открывания пылесборника (13c) и откройте его - рис. 16.

• Снимите крышку (13b) - рис. 17, затем очистите пылесборник от пыли над мусорной корзиной - рис. 18a.

• Очистив пылесборник от пыли над мусорной корзиной - рис. 18a, открепите кассету фильтра HEPA (14), одновременно потянув за зажимы открывания (13d), расположенные по краям пылесборника – рис. 19a.

• Снимите кассету фильтра HEPA (14) - рис. 19b.

• Переверните пылесборник и установите специальное приспособление для чистки* (18b) в отверстие, расположенное в фи- ксаторе опоры сепаратора пыли (17) – рис. 20.

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

902186_Not Compacteo cyclonic:902186 5/06/09 9:27 Page 107• Разблокируйте сепаратор пыли, поворачивая в необходимом направлении для разблокировки ( ) – рис. 21.

• Снимите опору сепаратора пыли (16) – рис. 22.

• Открепите, затем снимите сепаратор пыли (15), соблюдая направление для разблокировки ( ) – рис.23.

• Вымойте пылесборник (13), подставку сепаратора пыли (16) и сепаратор пыли (15) чистой или мыльной водой – рис. 24a. Высушите детали с помощью ткани – рис. 24b.

• Когда детали высохнут, установите на место и сепаратор пыли (15) и закрепите его на опоре сепаратора пыли (16), соблюдайте необходимое направление для блокировки ( ) – рис. 25.

• Установите собранный сепаратор пыли на пылесборнике (13) – рис. 26 .

• Установите специальное приспособление для чистки* (18b) в отверстие, расположенное в фиксаторе опоры сепаратора пыли (17) – рис. 20.

• Зафиксируйте сепаратор пыли, поворачивая его в необходимом направлении для разблокировки ( ) – рис. 27.

• Вставьте кассету фильтра HEPA (14) (черный поролоновый фильтр (14a) + фильтр HEPA (14b)) в пылесборник - рис 28a.

• Закройте пылесборник (13) и поставьте его на место в предназначенное для этого отделение (7) – рис. 28b.

2. ОЧИСТИТЬ ФИЛЬТР HEPA (14b)

В воздухе, которым мы дышим, содержатся частицы, являющиеся потенциальными аллергенами: личинки и экскременты кле- щей, плесень, пыльца, дым и продукты жизнедеятельности животных (шерсть, кожа, слюна, моча). Самые мелкие частицы глу- боко проникают в дыхательный аппарат, где они могут вызывать воспаление и приводить к ухудшению дыхательной функции

Фильтры HEPA (High Efficiency Particulate Air Filter, т.е. Высокоэффективные фильтры для Воздушных Частиц) позволяют удер- живать самые мелкие частицы. Благодаря фильтру HEPA, воздух, снова поступающий в комнату после фильтрации, чище, чем воздух, всасываемый пылесосом.

Каждый месяц выполняйте очистку кассеты фильтра HEPA (14): черного поролонового фильтра (14a) и фильтра HEPA (14b).

• Снимите гибкий шланг (19) с отверстия всасывания (9) - рис. 2.

• Откройте крышку (8) пылесоса.

• Выньте пылесборник (13) из предназначенного для него отделения (7), держите прибор за предназначенную для этого зону (13a) - рис. 15.

• Одновременно потяните за зажимы открывания кассеты фильтра HEPA (13d) - рис. 19a.

• Отделите черный поролоновый фильтр (14a) от фильтра HEPA (14b) - рис. 19b.

• Переверните фильтр HEPA (14b), и постучите по нему, держа его над мусорной корзиной - рис. 30.

• Потрите фильтр с помощью приспособления для чистки * (18b) под теплой водой, дайте фильтру HEPA высохнуть в течение 24 часов – рис. 31.

• После того как фильтр полностью высох, соберите кассету фильтра HEPA (14): черный поролоновый фильтр (14a) и фильтр HEPA (14b) под пылесборником (13) - рис. 28a, после этого вновь поставьте пылесборник в предназначенное для этого отделе- ние (7) - рис. 28b.

• Прежде чем установить фильтр HEPA (14b) на место в пылесос, убедитесь в том, что фильтр полностью высох. Внимание! Прежде чем снова включить прибор, убедитесь в том, что вся система фильтрации установлена должным образом.

3. ЗАМЕНИТЬ СИСТЕМУ ФИЛЬТРАЦИИ (АРТИКУЛ ZR0046 01)

• Снимите гибкий шланг (19) с отверстия всасывания (9) - рис. 2.

• Откройте крышку (8) пылесоса.

• Выньте пылесборник (13) из предназначенного для него отделения (7) - рис. 15. 3.1. КАССЕТА ФИЛЬТРА HEPA (14)

• Одновременно потяните за зажимы открывания кассеты фильтра HEPA (13d) - рис. 19a.

• Отделите черный поролоновый фильтр (14a) от фильтра HEPA (14b) - рис. 19b.

• Если кассета фильтра HEPA (14) (черный поролоновый фильтр (14a) и фильтр HEPA (14b)) повреждены, выбросите ее - рис. 32 и замените новой кассетой фильтра HEPA (артикул ZR0046 01).

• Соберите кассету фильтра HEPA (14): черный поролоновый фильтр (14a) и фильтр HEPA (14b) под пылесборником (13) - рис. 28a, после этого поставьте пылесборник в предназначенное для этого отделение (7) - рис. 28b. 3.2. МИКРОФИЛЬТР (12)

• Откройте защитную решетку двигателя (11) - рис. 33a.

• Отделите микрофильтр* (12) от защитной решетки двигателя (11) - рис. 33b.

• Выбросьте микрофильтр * (12) в мусорную корзину - рис. 33c и замените новым микрофильтром (артикул ZR0046 01).

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

902186_Not Compacteo cyclonic:902186 5/06/09 9:27 Page 108• Установите новый микрофильтр* (12) на защитную решетку двигателя (11).

• Поместите выступы, расположенные на защитной решетке двигателя (11), в пазы отделения для пылесборника (7) - рис. 33d.

• Заблокируйте защитную решетку двигателя (11) - рис. 33e.

• Убедитесь в правильном положении микрофильтра* (12) и защитной решетки двигателя (11), прежде чем закрыть крышку (8). ОЧИСТИТЬ ПЫЛЕСОС

• Протрите корпус прибора и аксессуары с помощью мягкой влажной ткани, затем дайте высохнуть.

• Протрите крышку сухой тканью - рис. 34.

• Не используйте моющих, агрессивных или абразивных средств.

6. УСТРАНЕНИЕ НЕПОЛАДОК

Внимание: в случае каких-либо нарушений в работе пылесоса, прежде чем осмотреть прибор, выключите его, нажав на педаль Вкл./Выкл. ЕСЛИ ПЫЛЕСОС НЕ ВКЛЮЧАЕТСЯ

• Прибор не подключен к электросети: убедитесь в том, пылесос правильно подключен. ЕСЛИ ПЫЛЕСОС НЕ ВСАСЫВАЕТ

• Насадка или гибкий шланг (19) засорены: прочистите насадку или шланг (19).

• Проверьте, что пылесборник (13) находится на месте и правильно собран.

• Крышка плохо закрыта: проверьте правильность установки пылесборника (13) и закройте крышку (8). ЕСЛИ ПЫЛЕСОС ХУЖЕ ВСАСЫВАЕТ, ШУМИТ, СВИСТИТ

• Насадка или гибкий шланг частично засорены: прочистите насадку или шланг (19).

• Пылесборник заполнен: очистите его (см. раздел ЧИСТКА И УХОД).

• Система фильтрации переполнена: очистите кассету фильтра HEPA (14) (см. раздел ЧИСТКА И УХОД). Если проблема остается, замените систему фильтрации (см. раздела ЧИСТКА И УХОД).

• Электронный регулятор мощности (3) установлен в положение min: увеличьте мощность с помощью электронного регуля- тора мощности (за исключением случая, если вы чистите деликатные ткани).

• Механический регулятор мощности открыт: закройте механический регулятор мощности на ручке пылесоса.

• Проверьте, что пылесборник (13) правильно установлен в отделение для пылесборника (7). ЕСЛИ КРЫШКА НЕ ЗАКРЫВАЕТСЯ

• Проверьте, что пылесборник (13) правильно установлен в отделение для пылесборника (7). ВСАСЫВАЮЩАЯ НАСАДКА ПЕРЕМЕЩАЕТСЯ С ТРУДОМ

• Откройте механический регулятор мощности на ручке пылесоса, или уменьшите мощность.

• Проверьте, что положение (щетка убрана/ щетка выпущена) всасывающей насадки для всех поверхностей (22) соответствует типу очищаемой поверхности. ЕСЛИ ШНУР ПИТАНИЯ НЕ УБИРАЕТСЯ ПОЛНОСТЬЮ

• Шнур питания убирается с трудом: снова выньте шнур и нажмите на педаль сматывания (4). ЕСЛИ ВАШ ПЫЛЕСОС ОТКЛЮЧАЕТСЯ ВО ВРЕМЯ РАБОТЫ

• Сработала система защиты от перегрева. Убедитесь в том, что трубка и шланг не засорены, а также в том, что пылесборник и фильтры не переполнены. Дайте прибору остыть в течение 30 минут, прежде чем включить пылесос снова. Если неполадки не устраняются, доставьте Ваш пылесос в ближайший уполномоченный сервисный центр фирмы Rowenta. Вы можете узнать адрес в списке уполномоченных сервисных центров фирмы Rowenta или обратиться в центр обслуживания потребителей фирмы Rowenta. УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

• Данный прибор предназначен исключительно для бытового использования в домашних условиях; использование прибора не по назначению или несоблюдение инструкций по эксплуатации освобождает производителя от любой ответственности и влечет за собой потерю права на гарантийное обслуживание.

• Перед тем, как пользоваться прибором, внимательно прочитайте инструкцию по эксплуатации: несоблюдение перечислен- ных в ней правил освобождает фирму Rowenta от любой ответственности.

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

902186_Not Compacteo cyclonic:902186 5/06/09 9:27 Page 109* В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно.

• Согласно действующему законодательству, все приборы, вышедшие из употребления, должны быть приведены в состояние окончательной непригодности: отсоедините и обрежьте шнур питания, прежде чем выбросить устройство.

• Охрана окружающей среды: директива 2002/95/CE. Участвуйте в охране окружающей среды! Данный прибор содержит многочисленные комплектующие, изготовленные из ценных или повторно исполь- зуемых материалов. По окончаниисрокаслужбыприборасдайтееговпункт приемадляпоследующейпереработки. АКСЕССУАРЫ* Насадка для чистки

Комбинированная ще- левая насадка со ще-

Насадка для чистки па-

ИСПОЛЬЗОВАНИЕ Для чистки мебели Для уборки в углах, щелях или труднодоступных местах Для чистки полов, требующих бережного обращения Для глубинной чистки мебель-

Для удаления застрявших ниток и шерсти домашних животных с ковров и ковровых покрытий УСТАНОВКА НАСАДОК Установите насадку для чистки мебели на конец трубки. Установите комбинированную щелевую насадку со щеточкой на конец рукоятки шланга или трубки. Установите насадку для чистки паркета на конец трубки. Установите насадку мини-турбощетку на конец трубки. Установите насадку турбощетку на конец трубки.

Уполномоченные сервисные центры фирмы Rowenta (см. приведенный спи- сок с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приведенный спи- сок с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приведенный спи- сок с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приведенный спи- сок с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приведенный спи- сок с адресами).
