РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2598 AA SKIL

ПОДЛИННИК РУКОВОДСТВА

ОРИГИНАЛНО РЪКОВОДСТВО

Аккумуляторная ударная

дрель/шуруповерт 2598

• Данный инструмент предназначен дия ударного

сверления по кирпичу a также для сверления по дереву,

металлу, керамике и пластмассе; приборы с злектронной

системой регулирования скоpости и с правым и левым

вращением пригодны также дия завинчивания

(напр., винтов/болтов) и нарезания резьбы

• Данный инструмент не подходит для промышленного

• Прочитайте и сохраните с данной инструкцией 3

ТЕХНИЧЕСКИЕ ДАННЫЕ 1

Mакс. крутящий момент завинчивания при

соединении жестких конструкционных материалов

ДЕТАЛИ ИНСТРУМЕНТА 2

A Штекер зарядного устройства

B Зарядное устройство

C Красная лампочка заряда аккумулятора

D Выключатель для изменения напpавления вpащения

E Индикатор выбранного направления вращения

F Курок-выключатель вкл/выкл и регулятор скорости

G Положение при сверлении

H Положение при ударном сверлении

J Кольцо для контроля крутящего момента

K Переключатель передач

L Вспомогательная ручка

M Вентиляционные отверстия67

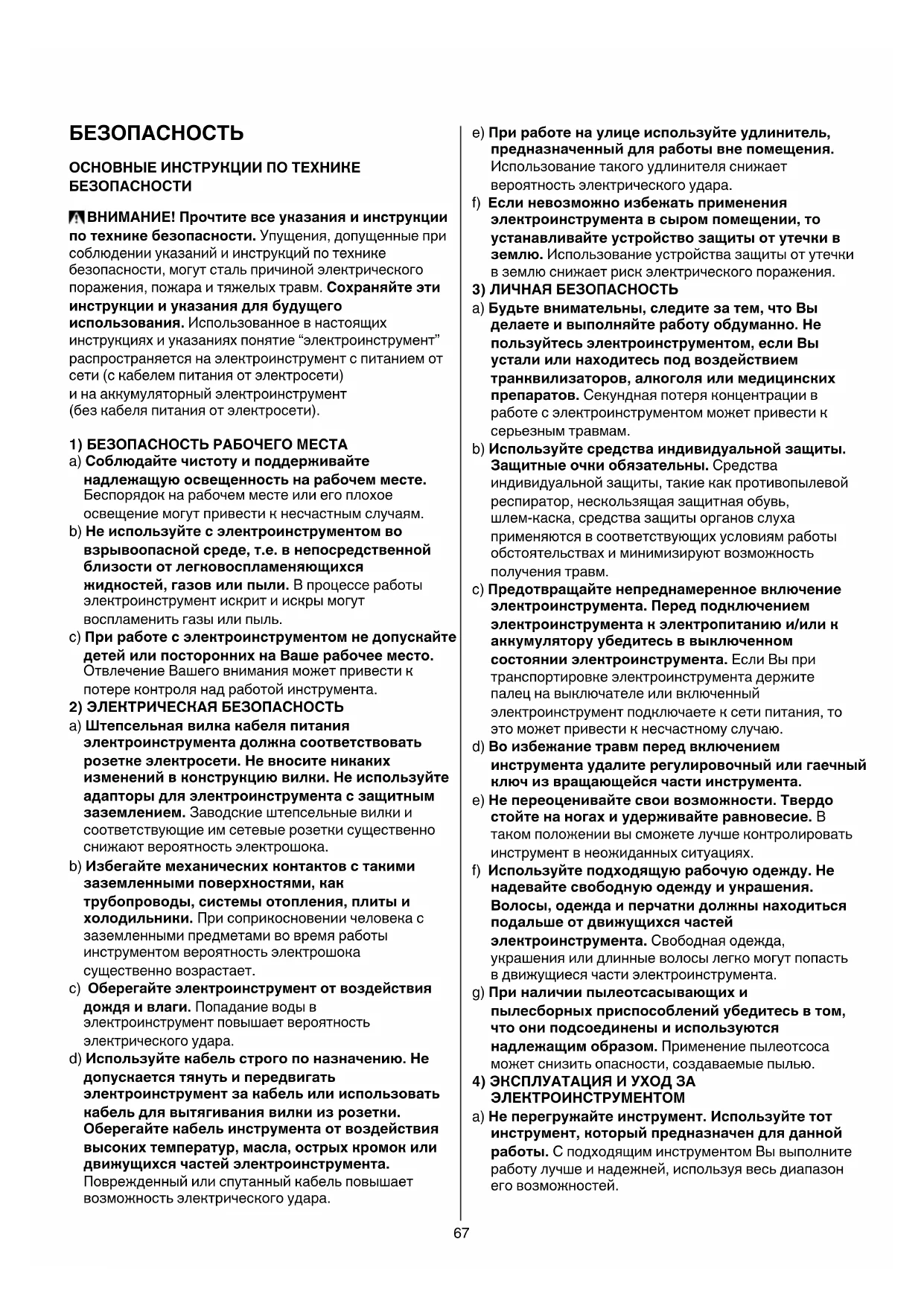

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ

ВНИМАНИЕ! Прочтите все указания и инструкции

по технике безопасности. Упущения, допущенные при

соблюдении указаний и инструкций по технике

безопасности, могут сталь причиной электрического

поражения, пожара и тяжелых травм. Сохраняйте эти

инструкции и указания для будущего

использования. Использованное в настоящих

инструкциях и указаниях понятие “электроинструмент”

распространяется на электроинструмент с питанием от

сети (с кабелем питания от электросети)

и на аккумуляторный электроинструмент

(без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a) Соблюдайте чистоту и поддерживайте

надлежащую освещенность на рабочем месте.

Беспорядок на рабочем месте или его плохое

освещение могут привести к несчастным случаям.

b) Не используйте с электроинструментом во

взрывоопасной среде, т.е. в непосредственной

близости от легковоспламеняющихся

жидкостей, газов или пыли. В процессе работы

электроинструмент искрит и искры могут

воспламенить газы или пыль.

c) При работе с электроинструментом не допускайте

детей или посторонних на Ваше рабочее место.

Отвлечение Вашего внимания может привести к

потере контроля над работой инструмента.

2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

a) Штепсельная вилка кабеля питания

электроинструмента должна соответствовать

розетке электросети. Не вносите никаких

изменений в конструкцию вилки. Не используйте

адапторы для электроинструмента с защитным

заземлением. Заводские штепсельные вилки и

соответствующие им сетевые розетки существенно

снижают вероятность электрошока.

b) Избегайте механических контактов с такими

заземленными поверхностями, как

трубопроводы, системы отопления, плиты и

холодильники. При соприкосновении человека с

заземленными предметами во время работы

инструментом вероятность электрошока

существенно возрастает.

c) Оберегайте электроинструмент от воздействия

дождя и влаги. Попадание воды в

электроинструмент повышает вероятность

электрического удара.

d) Используйте кабель строго по назначению. Не

допускается тянуть и передвигать

электроинструмент за кабель или использовать

кабель для вытягивания вилки из розетки.

Оберегайте кабель инструмента от воздействия

высоких температур, масла, острых кромок или

движущихся частей электроинструмента.

Поврежденный или спутанный кабель повышает

возможность электрического удара.

e) При работе на улице используйте удлинитель,

предназначенный для работы вне помещения.

Использование такого удлинителя снижает

вероятность электрического удара.

f) Если невозможно избежать применения

электроинструмента в сыром помещении, то

устанавливайте устройство защиты от утечки в

землю. Использование устройства защиты от утечки

в землю снижает риск электрического поражения.

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны, следите за тем, что Вы

делаете и выполняйте работу обдуманно. Не

пользуйтесь электроинструментом, если Вы

устали или находитесь под воздействием

транквилизаторов, алкоголя или медицинских

препаратов. Секундная потеря концентрации в

работе с электроинструментом может привести к

b) Используйте средства индивидуальной защиты.

Защитные очки обязательны. Средства

индивидуальной защиты, такие как противопылевой

респиратор, нескользящая защитная обувь,

шлем-каска, средства защиты органов слуха

применяются в соответствующих условиям работы

обстоятельствах и минимизируют возможность

c) Предотвращайте непреднамеренное включение

электроинструмента. Перед подключением

электроинструмента к электропитанию и/или к

аккумулятору убедитесь в выключенном

состоянии электроинструмента. Если Вы при

транспортировке электроинструмента держите

палец на выключателе или включенный

электроинструмент подключаете к сети питания, то

это может привести к несчастному случаю.

d) Во избежание травм перед включением

инструмента удалите регулировочный или гаечный

ключ из вращающейся части инструмента.

e) Не переоценивайте свои возможности. Твердо

стойте на ногах и удерживайте равновесие. В

таком положении вы сможете лучше контролировать

инструмент в неожиданных ситуациях.

f) Используйте подходящую рабочую одежду. Не

надевайте свободную одежду и украшения.

Волосы, одежда и перчатки должны находиться

подальше от движущихся частей

электроинструмента. Свободная одежда,

украшения или длинные волосы легко могут попасть

в движущиеся части электроинструмента.

g) При наличии пылеотсасывающих и

пылесборных приспособлений убедитесь в том,

что они подсоединены и используются

надлежащим образом. Применение пылеотсоса

может снизить опасности, создаваемые пылью.

4) ЭКСПЛУАТАЦИЯ И УХОД ЗА

a) Не перегружайте инструмент. Используйте тот

инструмент, который предназначен для данной

работы. С подходящим инструментом Вы выполните

работу лучше и надежней, используя весь диапазон

b) Не используйте инструмент с неисправным

выключателем. Инструмент с неисправным

выключателем опасен и подлежит ремонту.

c) До начала наладки электроинструмента, замены

принадлежностей или прекращения работы

отключайте штепсельную вилку от розетки сети

и/или выньте аккумулятор. Данная мера

предосторожности предотвращает случайное

включение инструмента.

d) Храните неиспользуемый электроинструмент в

недоступном для детей месте и не позволяйте

использовать его лицам, не умеющим с ним

обращаться или не ознакомленным с

инструкцией по эксплуатации.

Электроинструменты представляют собой опасность

в руках неопытных пользователей.

e) Электроинструмент требует надлежащего ухода.

Проверяйте безупречностьфункции подвижных

частей, лёгкость их хода, целостность всех частей

и отсутствие повреждений, которые могут

негативно сказаться на работе инструмента.

При обнаружении повреждений сдайте

инструмент в ремонт. Большое число несчастных

случаев связано с неудовлетворительным уходом

за электроинструментом.

f) Режущие части инструмента необходимо

поддерживать в заточенном и чистом состоянии.

При надлежащем уходе за режущими принадлежностями

с острыми кромками они реже заклиниваются и

инструмент лучше поддаётся контролю.

g) Используйте электроинструмент,

принадлежности, биты и т.д. в соответствии с

данными инструкциями, исходя из особенностей

условий и характера выполняемой работы.

Использование электроинструмента не по назначению

может привести к опасным последствиям.

5) ЭКСПЛУАТАЦИЯ И УХОД ЗА АККУМУЛЯТОРНЫМ

a) Зарядка аккумуляторной батареи производится

только на тех зарядных устройствах, которые

рекомендованы изготовителем. Использование

нерегламентированных зарядных устройств для

зарядки аккумуляторной батареи может привести к

b) В электроинструменте надлежит использовать

только те аккумуляторные батареи, которые

предусмотрены для данного инструмента.

Использование других аккумуляторных батарей

может привести к травмам и возникновению

c) Не оставляйте аккумуляторную батарею рядом с

металлическими предметами – канцелярскими

скрепками, монетами, ключами, гвоздями,

винтами и другими металлическими предметами,

которые могут замкнуть контакты. Короткое

замыкание контактов аккумуляторной батареи

может привести к ожогам или пожару.

d) В случаях ненадлежащего обращения с

аккумуляторной батареей из нее может вытечь

жидкость. Избегайте контакта с ней. При

случайном попадании жидкости на кожу –

промойте водой. При попадании жидкости в

глаза, обратитесь также за помощью к врачу.

Вытекшая аккумуляторная жидкость может

привести к раздражению кожи или ожогам.

6) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное

обслуживание только квалифицированному

персоналу, использующему только подлинные

запасные части. Это обеспечит сохранение

безопасности электроинструмента.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ

АККУМУЛЯТОРНЫХ ДРЕЛЕЙ-ШУРУПОВЕРТОВ

• Применяйте средства защиты органов слуха

(воздействие шума может привести к потере слуха)

• Используйте прилагающиеся к инструменту

дополнительные рукоятки (потеря контроля может

иметь своим следствием телесные повреждения)

• Не обрабатывайте материалы с содержанием

асбеста (асбест считается канцерогеном)

• Пыль от таких материалов, как свинцовосодержащая

краска, некоторые породы дерева, минералы и

металл, может быть вредна (контакт с такой пылью

или ее вдыхание может стать причиной

возникновения у оператора или находящихся рядом

лиц аллергических реакций и/или респираторных

заболеваний); надевайте респиратор и работайте

с пылеудаляющим устройством при включении

• Некоторые виды пыли классифицируются как

канцерогенные (например, дубовая или буковая

пыль), особенно в сочетании с добавками для

кондиционирования древесины; надевайте

респиратор и работайте с пылеудаляющим

устройством при включении инструмента

• Следуйте принятым в вашей стране требованиям/

нормативам относительно пыли для тех материалов,

с которыми вы собираетесь работать

• При выполнении работ, при которых рабочий

инструмент или шуруп может задеть скрытую

электропроводку или собственный сетевой

кабель, держите электроинструмент за

изолированные ручки (контакт с находящейся под

напряжением проводкой может заряжать

металлические части электроинструмента и

приводить к удару электрическим током)

• Используйте подходящие металлодетекторы для

нахождения скрытых проводок снабжения или

наведите справки в местных предприятиях

коммунального хозяйства (контакт с

электропроводкой может привести к пожару и

электрическому удару; повреждение газопровода

может привести к взрыву; повреждение

водопровода может привести к повреждению

имущества или вызвать электрический удар)69

• Закрепите обрабатываемую деталь

(обрабатываемая деталь, зафиксированная

посредством зажимных устройств или тисков,

закрепляется лучше, нежели при помощи рук)

• Избегайте повреждений, которые могут быть

вызваны винтами, гвоздями и прочими элементами,

находящимися в обрабатываемом предмете; пеpед

началом pаботы иx нужно удалить

• Обязательно убедитесь, что напpяжение питания

соответствует напpяжению, указанному на

фиpменном штемпеле зарядного устройства

• В случае механической или электрической

неисправности немедленно выключите инструмент или

отсоедините зарядное устройство от источника питания

• SKIL обеспечивает надёжную pаботу инстpумента

только пpи использовании соответствующей

оснастки , котоpую можно приобрести у Вашего

• Использовать только принадлежности, пределвно

допустимая скорость вращения которых не меньще,

чем максимальная скорость вращения прибора на

• Инструмент/зарядное устройство не должен

использоваться лицами (включая детей) с

ограниченными физическими, сенсорными или

умственными способностями, или лицами, не

имеющими достаточного опыта и знаний, за

исключением случаев, когда они работают под

надзором или проинструктированы в вопросах

использования инструмента/зарядного

устройства лицом, ответственным за их

• Убедитесь, что дети не имеют возможности

играться инструментом/зарядным устройством

• Убедитесь в том, что выключатель D 2 находится в

центральном положении (выключен) перед тем, как

Вы начнете выполнять настройку инструмента или

смену принадлежностей, а также при переноске и

хранении инструмента

ЗАРЯДКА/АККУМУЛЯТОРЫ

• Для зарядки аккумулятора используйте только

зарядное устройство, поставляемое с инструментом

• Не касайтесь контактов зарядного устройства

• Исключите возможность попадания дождя на

инструмент, зарядное устройство и аккумулятор

• Не заряжайте аккумулятор в сырых или

• В зоне хранения инструмента, зарядного устройства

и аккумулятора температура не должна подниматься

выше 40°С и падать ниже 0°С

• При попадании в огонь батареи взрываются, поэтому

ни в коем случае не сжигайте батареи

• Запрещается использовать поврежденное зарядное

устройство; отвезите его в официально

зарегистрированный центр обслуживания SKIL для

проверки безопасности работы

• Запрещается использовать зарядное устройство при

повреждении шнура или вилки; немедленно

замените шнур или вилку в одном из официально

зарегистрированных центров обслуживания SKIL

• Запрещается использовать поврежденный

аккумулятор; немедленно замените его

• Запрещается разбирать зарядное устройство

• Запрещается использовать зарядное устройство

для зарядки аккумуляторов или батарей,

неподлежащих зарядке

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА

ЗАРЯДНОМ УСТРОЙСТВЕ/БАТАРЕЕ

3 Перед использованием ознакомьтесь инструкцию

4 Используйте зарядное устройство только

5 Двойная изоляция (заземляющий провод

6 Неправильная полярность при подключении

зарядного устройства опасна (заряжать батарею

только зарядным устройством, поставляемым

в комплекте с инструментом)

7 Автоматическая отключение в случае перегревания

зарядного устройства (термический предохранитель

перегорает, и зарядное устройство становится

8 Не выкидывайте зарядное устройство вместе

9 Не выкидывайте аккумулятор вместе

• Зарядка аккумулятора 0

- аккумулятор новых инструментов заряжен

- вставьте штекер зарядного устройства A в

зарядное устройство B

- установите зарядное устройство на батарею

- присоедините зарядное устройство к сети

- зажжется красная лампочка C, указывая, что

аккумулятор заряжается

! выньте аккумулятор из зарядного устройства

после окончания зарядки; это позволит

увеличить срок службы аккумулятора

- после 3-х часов подзарядка аккумуляторной

батареи будет завершена, и ее можно

использовать, даже если продолжает гореть

красная лампочка индикатора (чтобы погаснуть,

ей может потребоваться больше 3-х часов)

- во время зарядки зарядное устройство и

аккумулятор могут стать горячими; это не говорит о

- перед тем как вставить аккумулятоную батарею в

зарядное устройство, очистите и высушите

наружную поверхность батареи

- запрещается проводить зарядку при температуре

ниже 0°С и выше 40°С; это может привести к

серьезным повреждениям аккумулятора и

зарядного устройства

- запрещается демонтировать аккумулятор во

время работы инструмента70

! новый или долгое время не

использовавшийся аккумулятор достигает

свою полную емкость только приблизительно

после 5 циклов зарядки/разрядки

- запрещается подзаряжать аккумулятор вскоре

после начала работы; это может привести к

уменьшению рабочего времени и снижению

эффективности аккумулятора

- если ожидаются длительные периоды, в течение

которых инструмент не будет использован,

рекомендуется отсоединить зарядное устройство

от источника питания

• Выключатель вкл/выкл !

• Чувствительный курок выключателя (реагирует на

силу нажатия изменением скорости) @

• Изменение напpавления вpащения #

- индикатор E показывает выбранное

направление вращения

- выключатель вкл/выкл F 2 не работает, если не

установлен в положение лево/право

! изменять направление вращения следует

только в момент полной остановки инструмента

- вставьте бит в патрон до упора

! не используйте биты с поврежденным стволом

! не пользуйтесь затупившимися битами

• Регулировка крутящего момента (VariTorque) %

- крутящий момент будет увеличиваться при

вращении зажимного кольца муфты J от

положения 1 до положения 15

- при заворачивании винтов, вначале установите

регулировочное кольцо муфты VariTorque в

положение 1 и затем увеличивайте крутящий

момент пока не будет получена требуемая глубина

- в положении G муфта блокируется для

обеспечения возможности (безударного)

сверления или выполнения других работ в

условиях большой нагрузки

- в положении H муфта блокируется для обеспечения

возможности только ударного сверления

! убедитесь в том, что переключатель передач K

переведен в положение 2, когда кольцо муфты

находится в положении для ударного сверления

! не используйте положение для ударного

сверления H для выполнения сверления

дерева, металла, керамики и пластика, чтобы

предотвратить повреждение сверла/винта

• Механический выбор передачи ^

- установите переключатель K на необходимую

! переключать передачи допускается на низкой

скорости инструмента

1 = ВЫСОКАЯ МОЩНОСТЬ

- высокий крутящий момент

- для закручивания шурупов и сверления отверстий

- для нарезания резьбы

2 = ВЫСОКАЯ СКОРОСТЬ

- низкий крутящий момент

- для сверления отверстий маленького диаметра

- для ударного сверления

• Удерживание и направление инструмента &

- обязательно используйте боковую рукоятку L

2 (регулируется, как показано на рисунке)

! во время работы, всегда держите инструмент

за места правильного хвата, которые

обозначены серым цветом

- содеpжите вентиляционные отвеpстия M 2

- не прилагайте чрезмерных усилий к инструменту,

дайте инструменту поработать за Вас

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты *

! не пользуйтесь затупившимися битами

• Сверление черных металлов

- при сверлении отверстия большего диаметра

сначала просверлите отверстие меньшего диаметра

- периодически смазывайте сверло

• При завинчивании шурупа в месте поперечного

среза или рядом с ним, а также на кромке

деревянной детали рекомендуем во избежание

образования трещин сначала просверлить отверстие

• Для обеспечении оптимального режима работы

инструмента нажимайте на винт с постоянным

усилием при заворачивании и, особенно,

• При заворачивании в твердое дерево

предварительно просверлите отверстие для винта

• Сверление по дереву без расщепления материала (

• Сверление в стенах без пыли )

• Сверление в потолках без пыли ¡

• Сверлению по кафелю без проскальзывания ™

• См дополнительную инфоpмацию на сайте

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

• Данный инструмент не подходит для

промышленного использования

• Содержите инструмент и зарядное устройство в чистоте

- для очистки зарядных контактов в зарядном

устройстве используйте спирт или средство для

- регулярно очищайте вентиляционные отверстия

M 2 при помощи щетки или сжатого воздуха

! перед очисткой отсоедините зарядное

устройство от источника питания

• Если инструмент/зарядное устройство, несмотря на

тщательные методы изготовления и испытания,

выйдет из строя, то ремонт следует производить

силами авторизованной сервисной мастерской для

электроинструментов фирмы SKIL

- отпpавьте неpазобpанный инстpумент или

зарядное устройство со свидетельством покупки

Вашему дилеpу или в ближайшую станцию

обслуживания фиpмы SKIL (адpеса и сxема

обслуживания инстpумента пpиведены в вебсайте

www.skileurope.com)71

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• Не выкидывайте электроинструмент,

принадлежности и упаковку вместе с бытовым

мусором (только для стран ЕС)

- во исполнение европейской директивы 2002/96/ЕС

об утилизации отслужившего свой срок

электрического и электронного оборудования и в

соответствии с действующим законодательством,

утилизация электроинструментов производится

отдельно от других отходов на предприятиях,

соответствующих условиям экологической

- значок 8 напомнит Вам об этом, когда появится

необходимость сдать электроинструмент

• Этим инструментом содержит аккумуляторы; нельзя

допускать их взаимодействия с окружающей средой

и утилизации их как обычных домашних отходов (об

этом напоминает символ 9)

! перед тем как выбросить аккумуляторы или

направить их на утилизацию, изолируйте

клеммы аккумуляторов прочной

изоляционной лентой для исключения

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

• Мы с полной ответственностыо заявляем, что это

изделие соответствует следующим стандартам или

станда ртизованным документам: EN 60335,

EN 61000, EN 60745, EN 55014, в соответсувии с

инструкциями 2006/95/EC, 2004/108/EC, 2006/42/EC

• Техническая документация у: SKIL Europe BV

• Сертификаты соответствия хранятся по адресу:

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

• При измерении в соответствии co стандартoм

EN 60745 уровень звукового давления для этого

инструмента составляет 88 дБ (A) и уровeнь

звуковой мощности - 99 дБ (A) (стандартное

отклонение: 3 dB), и вибрации - ✱ м/с² (по методу для

рук; недостоверность K = 1,5 м/с²)

✱ пpи свеpлении в металле 1,9 м/с²

✱ пpи свеpлении с ударом в бетоне 14,8 м/с²

✱ пpи заворачивании 1,1 м/с²

• Уровень вибрации был измерен в соответствии со

стандартизированным испытанием, содержащимся

в EN 60745; данная характеристика может

использоваться для сравнения одного инструмента

с другим, а также для предварительной оценки

воздействия вибрации при использовании данного

инструмента для указанных целей

- при использовании инструмента в других целях

или с другими/неисправными вспомогательными

приспособлениями уровень воздействия вибрации

может значительно повышаться

- в периоды, когда инструмент отключен или

функционирует без фактического выполнения

работы, уровень воздействия вибрации может

значительно снижаться

! защищайте себя от воздействия вибрации,

поддерживая инструмент и его

вспомогательные приспособления в исправном

состоянии, поддерживая руки в тепле, а также

правильно огранизовуя свой рабочий процесс

ДАТА ПРОИЗВОДСТВА  ʿʾ

ʿʽʾʽ ˃ʽƘȨȡȟȢȜșȧȥȦȗȘșȡȥȤȟȠȤȜȤȘȜȧȚ˃ʽȘȧȜțȗƘȤȢȨțȜȢȗȤȥșȡȟȩȗȜ • На дату производства на шильдике указывают

первые три цифры серийного номера xxxxxxxxx

(как показано на рис. – см. выше)

• Приведённая ниже таблица поможет определить

месяц производства инструмента

Год Янв. Февр. Март Апр. Май Июнь

2011 101 102 103 104 105 106

Год Июль Авг. Сент. Окт. Ноябрь Дек.

A Штекер зарядного пристрою

• Не торкайтесь клем зарядного пристроя

ПОРАДИ ПО ВИКОРИСТАНЮ

бормашиен/винтоверт 2598

B Зарядно устройство

ОБЩИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ВНИМАНИЕ! Прочетете внимателно всички

указания. Неспазването на приведените по долу

указания може да доведе до токов удар, пожар и/или

b) Не работете с електроинструмента в среда с

грайфер, защитна каска или шумозаглушители

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

производителя диапазон на натоварване.

електроинструмента по невнимание.

функционират безукорно, дали не заклинват,

производителя. С дейности и процедури,

5) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

предизвика трудова злополука и/или пожар.

транспортирате или прибирате инструмента

УСТРОЙСТВО/АКУМУЛАТОРА

• Механичен редуктор ^

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

✱ пpи удаpно пpобиване в бетон 14,8 м/с²

вашите модели на работа
