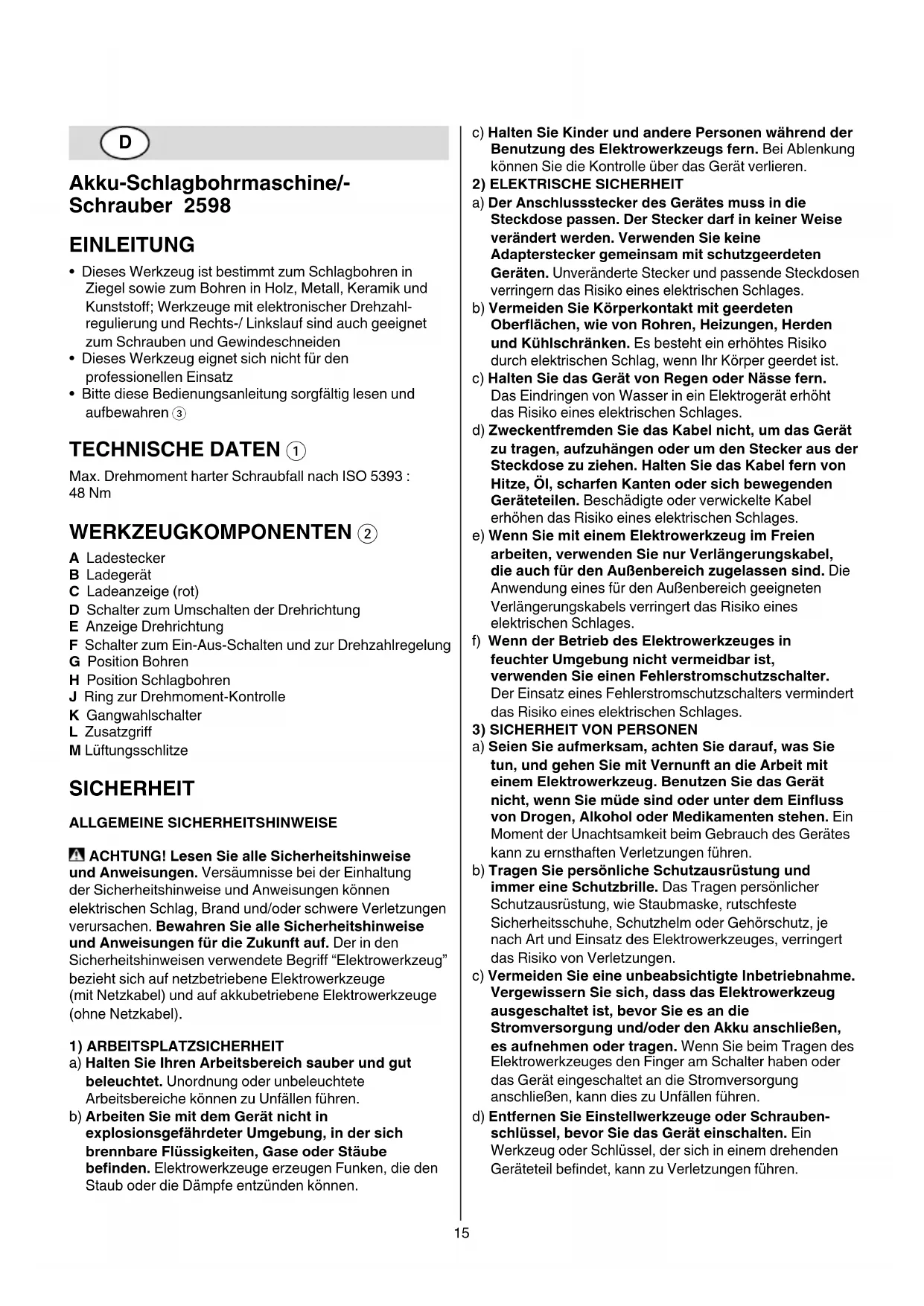

BEDIENUNGSANLEITUNG 2598 AA SKIL

ORIGINALBETRIEBSANLEITUNG

• Dieses Werkzeug ist bestimmt zum Schlagbohren in

Ziegel sowie zum Bohren in Holz, Metall, Keramik und

Kunststo; Werkzeuge mit elektronischer Drehzahl-

regulierung und Rechts-/ Linkslauf sind auch geeignet

zum Schrauben und Gewindeschneiden

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

Max. Drehmoment harter Schraubfall nach ISO 5393 :

D Schalter zum Umschalten der Drehrichtung

E Anzeige Drehrichtung

F Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung

H Position Schlagbohren

J Ring zur Drehmoment-Kontrolle

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Kabel fern von

Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung und/oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Gerät einschalten. Ein

Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil bendet, kann zu Verletzungen führen.16

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstel-

lungen vornehmen, Zubehörteile wechseln oder das

Gerät weglegen. Diese Vorsichtsmaßnahme verhindert

den unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN

a) Laden Sie die Akkus nur in Ladegeräten auf, die

vom Hersteller empfohlen werden. Für ein Ladegerät,

das für eine bestimmte Art von Akkus geeignet ist,

besteht Brandgefahr, wenn es mit anderen Akkus

b) Verwenden Sie nur die dafür vorgesehenen Akkus

in den Elektrowerkzeugen. Der Gebrauch von anderen

Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln,

Schrauben oder anderen kleinen

Metallgegenständen, die eine Überbrückung der

Kontakte verursachen könnten. Ein Kurzschluss

zwischen den Akkukontakten kann Verbrennungen oder

Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit.

Bei zufälligem Kontakt mit Wasser abspülen.

Wenn die Flüssigkeit in die Augen kommt,

nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuüssigkeit kann zu Hautreizungen oder

Verbrennungen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR AKKU-BOHRSCHRAUBER

• Tragen Sie Gehörschutz (die Einwirkung von Lärm

kann Gehörverlust bewirken)

• Benutzen Sie mit dem Werkzeug gelieferte

Zusatzhandgriffe (der Verlust der Kontrolle kann zu

Verletzungen führen)

• Bearbeiten Sie kein asbesthaltiges Material

(Asbest gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug oder die Schraube

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann (der Kontakt mit einer

spannungsführenden Leitung kann auch Metallteile des

Elektrowerkzeuges unter Spannung setzen und zu einem

elektrischen Schlag führen)17

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche Versorgungsgesellschaft

hinzu (Kontakt mit Elektroleitungen kann zu Feuer und

elektrischem Schlag führen; Beschädigung einer

Gasleitung kann zur Explosion führen; Eindringen in eine

Wasserleitung verursacht Sachbeschädigung oder kann

einen elektrischen Schlag verursachen)

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Ladegeräts angegebenen Spannung

• Im Falle von atypischem Verhalten oder

Fremdgeräuschen schalten Sie das Werkzeug sofort aus

oder ziehen Sie den Netzstecker des Ladegeräts aus der

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes

Zubehör verwendet wird, welches bei ihren Fachhändlern

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

• Das Werkzeug/Ladegerät ist nicht dafür bestimmt

durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten, oder mangelnder Erfahrung

und Wissen, benutzt zu werden; es sei denn, sie

werden durch eine für ihre Sicherheit zuständige

Person beaufsichtigt oder erhielten von ihr

wie das Werkzeug/Ladegerät zu benutzen ist

• Stellen Sie sicher, dass Kinder nicht mit dem

Werkzeug/Ladegerät spielen

• Stellen Sie sicher dass Schalter D 2 sich in der

mittel- (Schluss-) Position bendet, bevor Sie Werkzeug-

einstellungen vorhnehmen oder Zubehör wechseln,

sowie beim Tragen oder Weglegen des Werkzeuges

• Laden Sie die Batterie ausschließlich durch das

mitgelieferte Ladegerät auf

• Die Kontakte im Ladegerät nicht berühren

• Setzen Sie das Werkzeug/Ladegerät/Batterie niemals

• Die Batterie nicht in einer feuchten oder nassen

• Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei

Raumtemperaturen unter 40°C und über 0° auf

• Batterien werden bei Kontakt mit Feuer explodieren, die

Batterien daher niemals verbrennen

• Beschädigte Ladegeräte nicht in Betrieb nehmen;

bringen Sie das Gerät zwecks Überprüfung stets zu einer

unserer oziellen SKIL-Vertragswerkstätten

• Ladegerät nicht weiter verwenden, wenn Kabel oder Stecker

beschädigt sind, sondern Kabel oder Netzstecker sofort

ersetzen bei einer unserer oziellen SKIL-

• Beschädigte Batterien nicht weiter verwenden,

sondern sofort ersetzen

• Zerlegen Sie niemals das Ladegerät oder die Batterie

• Nicht versuchen, nicht-auadbare Batterien mit dem

ERKLÄRUNG DER SYMBOLE AUF DEM LADEGERÄT/

3 Die Bedienungsanleitung vor dem Gebrauch lesen

4 Das Ladegerät nur in Innenräumen benutzen

5 Doppelte Isolierung (kein Erdleiter erforderlich)

6 Eine falsche Polung beim Ladegerätanschluss kann eine

Gefährdung verursachen (die Batterie nur mit dem

mitgelieferten Ladegerät auaden)

7 Automatische Abschaltung, wenn das Ladegerät zu heiß

wird (thermischer Kurzschluss und das Ladegerät wird

8 Das Ladegerät nicht in den Hausmüll werfen

9 Die Batterie nicht in den Hausmüll werfen

• Auaden der Batterie 0

- neue Werkzeuge sind nicht aufgeladen

- den Ladestecker A in das Ladegerät stecken B

- Ladegerät auf die Batterie schieben

- Ladegerät an die Netzspannung anschließen

- die rote Lampe C leuchtet auf und zeigt an,

dass die Batterie geladen wird

! die Batterie sollte nach Beendigung des

Ladevorganges vom Ladegerät genommen

werden, womit sich die Lebensdauer der Batterie

- nach 3 Stunden Ladezeit ist der Ladevorgang beendet

und kann die Batterie benutzt werden, sogar wenn

das rote Signal weiter leuchtet (es dauert

manchmal länger als 3 Stunden bis das rote Signal

- beim Auaden könnten Ladegerät und Batterie

warm werden; dies ist normal und kein Anzeichen

- achten Sie darauf, daß die Batterie-Außenäche

sauber und trocken ist, bevor Sie die Batterie in das

- bei Temperaturen unter 0°C und über 40°C eine

Ladung vermeiden; dadurch können Ladegerät und

Batterie empndlich geschädigt werden

- die Batterie darf nicht während des Betriebs des

Werkzeuges abgenommen werden

! eine neue oder längere Zeit nicht verwendete

Batterie bringt erst nach ungefähr 5 Lade-/

Entladezyklen seine volle Leistung

- die Batterie sollte nicht nach jeder kurzen Benutzung

des Werkzeuges immer wieder geladen werden, da

dies den Verschleiß erhöhen kann

- wenn Sie Ihr Werkzeug lange nicht verwenden, sollten

Sie den Netzstecker des Ladegeräts aus

der Steckdose ziehen18

• Ein-/Aus-Schalten !

• Drehzahlregulierung für Sanftanlauf @

• Umschalten der Drehrichtung #

- die Anzeige E gibt die gewählte Drehrichtung an

- wenn die links/rechts Position nicht richtig einrastet,

kann der Schalter F 2 nicht betätigt werden

! Drehrichtung nur dann umschalten, wenn das

Werkzeug vollkommen stillsteht

• Wechseln von Bits $

- das Bit so tief wie möglich in das Bohrfutter einführen

! keine Bits mit beschädigtem Schaft benutzen

! nur scharfe Bits verwenden

• Drehmoment-Kontrolle (VariTorque) %

- das Drehmoment wird erhöht indem man

Kupplungsring J von 1 auf 15 dreht

- beim Eindrehen einer Schraube beginnen Sie

zunächst mit der VariTorque Position 1 und erhöhen

dann langsam, bis die gewünschte Tiefe erreicht ist

- in Position G wird die Kupplung gesperrt, um schwere

Bohr- (jedoch keine Schlagbohr-) und

Schraubarbeiten auszuführen

- in Position H wird die Kupplung gesperrt, um nur

Schlagbohrarbeiten auszuführen

! der Gangwahlschalter K muss in Position 2

stehen, wenn der Kupplungsring auf der Position

! die Position Schlagbohren H nicht für das Bohren

in Holz, Metall, Keramik und Kunststoff

verwenden, um zu verhindern, dass das Bohr-/

Schraubbit beschädigt wird

• Mechanische Gangwahl ^

- Schalter K auf gewünschte Drehzahl stellen

! den Gangwahlschalter betätigen während das

Werkzeug langsam läuft

- zum Schrauben und Bohren von großen

- niedriges Drehmoment

- zum Bohren von kleinen Durchmessern

• Halten und Führen des Werkzeuges &

- das Werkzeug immer am Seitengriff L 2

festhalten (kann laut Darstellung geregelt werden)

! Werkzeug beim Arbeiten immer am grauen

- Lüftungsschlitze M 2 unbedeckt halten

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

• Die entsprechenden Bits verwenden *

! nur scharfe Bits verwenden

• Beim Bohren in Metall

- kleines Loch vorbohren wenn ein größeres Loch

- Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder Kopfstück

eines Holzes sollte ein Loch vorgebohrt werden um ein

Spalten des Holzes zu vermeiden

• Für einen optimalen Gebrauch des Werkzeuges ist ein

ständiger Druck auf die Schraube notwendig, besonders

während des Ausschraubens

• Beim Eindrehen einer Schraube in Hartholz sollte ein

Loch vorgebohrt werden

• Splitterfreies Bohren in Holz (

• Staubfreies Bohren in Mauern )

• Staubfreies Bohren in Decken ¡

• Bohren in Fliesen ohne auszurutschen ™

• Für mehr Tips siehe www.skileurope.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Ihr Werkzeug und Ladegerät sauber

- säubern Sie die Kontakte des Ladegeräts entweder

mit Alkohol oder Kontaktreiniger

- reinigen Sie die Lüftungsschlitze M 2 regelmäßig mit

einer Bürste oder Druckluft

! den Netzstecker des Ladegeräts aus

der Steckdose ziehen, bevor Sie das

• Sollte das Elektrowerkzeug/Ladegerät trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug oder Ladegerät unzerlegt, zusammen

mit dem Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriftenlisten

so wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skileurope.com)

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol 8 erinnern

• Die Batterie muß ordnungsgemäß entsorgt werden und

darf nicht in den Hausmüll gelangen (hieran soll Sie

! bevor Sie die Batterie entsorgen, schützen Sie

die Batterieenden mit einem schweren Band,

um so Kriechströme zu vermeiden

KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60335, EN 61000,

EN 60745, EN 55014, gemäß den Bestimmungen der

Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG19

• Technische Unterlagen bei: SKIL Europe BV

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 88 dB(A) und der

Schalleistungspegel 99 dB(A) (Standardabweichung:

3 dB), und die Vibration ✱ (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

✱ beim Bohren in Metall 1,9 m/s²

✱ beim Schlagbohren in Beton 14,8 m/s²

✱ beim Schrauben 1,1 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere Anwendungen

oder mit anderem oder schlecht gewartetem Zubehör

kann die Expositionsstufe erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

2) ELEKTRISCHE VEILIGHEID
