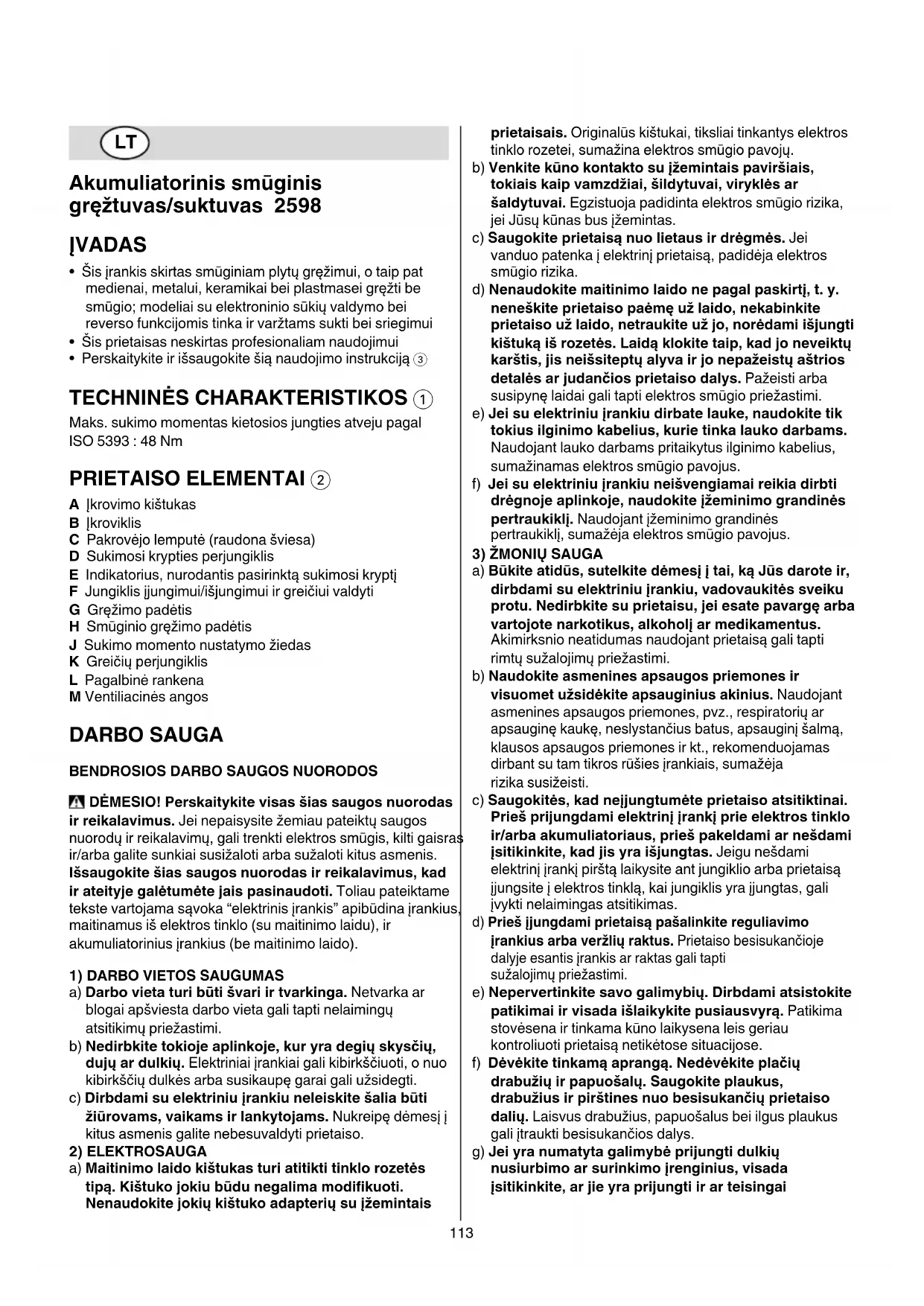

NAUDOJIMO INSTRUKCIJA 2598 AA SKIL

• Šis įrankis skirtas smūginiam plytų gręžimui, o taip pat

medienai, metalui, keramikai bei plastmasei gręžti be

smūgio; modeliai su elektroninio sūkių valdymo bei

reverso funkcijomis tinka ir varžtams sukti bei sriegimui

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3

TECHNINĖS CHARAKTERISTIKOS 1

Maks. sukimo momentas kietosios jungties atveju pagal

C Pakrovėjo lemputė (raudona šviesa)

D Sukimosi krypties perjungiklis

E Indikatorius, nurodantis pasirinktą sukimosi kryptį

F Jungiklis įjungimui/išjungimui ir greičiui valdyti

H Smūginio gręžimo padėtis

J Sukimo momento nustatymo žiedas

K Greičių perjungiklis

M Ventiliacinės angos

DARBO SAUGA BENDROSIOS DARBO SAUGOS NUORODOS DĖMESIO! Perskaitykite visas šias saugos nuorodas

ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras

ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad

ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame

tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius,

maitinamus iš elektros tinklo (su maitinimo laidu), ir

akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės

tipą. Kištuko jokiu būdu negalima modikuoti.

Nenaudokite jokių kištuko adapterių su įžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkite kūno kontakto su įžemintais paviršiais,

tokiais kaip vamzdžiai, šildytuvai, viryklės ar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y.

neneškite prietaiso paėmę už laido, nekabinkite

prietaiso už laido, netraukite už jo, norėdami išjungti

kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

detalės ar judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik

tokius ilginimo kabelius, kurie tinka lauko darbams.

Naudojant lauko darbams pritaikytus ilginimo kabelius,

sumažinamas elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite įžeminimo grandinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su prietaisu, jei esate pavargę arba

vartojote narkotikus, alkoholį ar medikamentus.

Akimirksnio neatidumas naudojant prietaisą gali tapti

rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuomet užsidėkite apsauginius akinius. Naudojant

asmenines apsaugos priemones, pvz., respiratorių ar

apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

dirbant su tam tikros rūšies įrankiais, sumažėja

c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai.

Prieš prijungdami elektrinį įrankį prie elektros tinklo

ir/arba akumuliatoriaus, prieš pakeldami ar nešdami

įsitikinkite, kad jis yra išjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Prieš įjungdami prietaisą pašalinkite reguliavimo

įrankius arba veržlių raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti

sužalojimų priežastimi.

e) Nepervertinkite savo galimybių. Dirbdami atsistokite

patikimai ir visada išlaikykite pusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių

drabužių ir papuošalų. Saugokite plaukus,

drabužius ir pirštines nuo besisukančių prietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių

nusiurbimo ar surinkimo įrenginius, visada

įsitikinkite, ar jie yra prijungti ir ar teisingai114

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS

a) Neperkraukite prietaiso. Naudokite Jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite

b) Nenaudokite elektrinio įrankio su sugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti

ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių.

Ši saugumo priemonė apsaugos jus nuo netikėto

prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams

ir nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra

pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite prietaisą. Tikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia

ir niekur nekliūva, ar nėra sulūžusių ar šiaip

pažeistų dalių, kurios įtakotų prietaiso veikimą.

Prieš vėl naudojant prietaisą pažeistos prietaiso dalys

turi būti suremontuotos. Daugelio nelaimingų atsitikimų

priežastis yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir

t. t. naudokite taip, kaip nurodyta šioje instrukcijoje.

Taip pat atsižvelkite į darbo sąlygas bei atliekamo

darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

5) RŪPESTINGA AKUMULIATORINIŲ ĮRANKIŲ

PRIEŽIŪRA IR NAUDOJIMAS

a) Akumuliatoriaus krovimui naudoti tik tuos

įkroviklius, kuriuos rekomenduoja gamintojas.

Naudojant kitokio tipo akumuliatoriams skirtą įkroviklį,

kyla gaisro pavojus.

b) Su prietaisu galima naudoti tik jam skirtą

akumuliatorių. Naudojant kitokius akumuliatorius

atsiranda pavojus susižeisti bei sukelti gaisrą.

c) Nelaikykite sąvaržėlių, monetų, raktų, vinių,

varžtų ar kitokių metalinių daiktų arti ištraukto

iš instrumento akumuliatoriaus kontaktų.

Užtrumpinus akumuliatoriaus kontaktus galima

nusideginti ar sukelti gaisrą.

d) Netinkamai naudojant akumuliatorių, iš jo gali

ištekėti skystis. Venkite kontakto su šiuo skysčiu.

Jei skystis pateko ant odos, nuplaukite jį vandeniu,

jei pateko į akis - nedelsiant kreipkitės į gydytoją.

Akumuliatoriaus skystis gali sukelti odos sudirginimą

a) Prietaisą turi remontuoti tik kvalikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

DARBŲ SAUGOS NUORODOS DIRBANTIEMS SU AKUMULIATORINIAIS GRĘŽTUVAIS/SUKTUVAIS

• Naudokite klausos apsaugos priemones

(dėl triukšmo poveikio galima prarasti klausą)

• Naudokite su įrankiu pateiktas papildomas rankenas

(nesuvaldžius įrankio, galima susižeisti)

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinę puskaukę arba dirbdami naudokite

dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkite priešdulkinę puskaukę arba

dirbdami naudokite dulkių ištraukimo įrenginį,

jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais,

skirtais medžiagoms, su kuriomis norite dirbti

• Jei atliekate darbus, kurių metu darbo įrankis arba

varžtas gali kliudyti paslėptus elektros laidus arba

paties elektrinio įrankio maitinimo laidą, tai elektrinį

įrankį laikykite už izoliuotų rankenų (palietus laidą,

kuriuo teka elektros srovė, metalinėse elektrinio įrankio

dalyse gali atsirasti įtampa ir trenkti elektros smūgis)

• Naudodami tam skirtus paieškos prietaisus,

patikrinkite, ar gręžimo vietoje nėra paslėptų

komunalinių tinklų vamzdynų, arba pasikvieskite

į pagalbą vietinius komunalinių paslaugų tiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei

elektros smūgio pavojų; pažeidus dujotiekio vamzdį,

gali įvykti sprogimas; pažeidus vandentiekio vamzdį,

galima pridaryti daugybę nuostolių bei sukelti elektros

• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris

segamas ar kalamas kabių kalimo įrankiais, saugiau

laikyti spaustuvu nei ranka)

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą

• Patikrinkite, ar srovės šaltinio įtampa sutampa su įtampos

dydžiu, nurodytu prietaiso vardinėje lentelėje

• Jeigu pajutote, kad prietaisas veikia ne taip, kaip visada,

arba girdisi nebūdingi garsai, tuojau pat jį išjunkite ir

ištraukite kištuką iš elektros tinklo lizdo

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą

tik tuo atveju, jei naudojama tinkama papildoma įranga

ir priedai, kuriuos galite įsigyti įgaliotųjų SKIL

atstovų parduotuvėse

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Prietaisas/įkroviklis nėra skirtas naudotis asmenims

(įskaitant vaikus), kurie turi menkus zinius, jutimų

ar psichikos sugebėjimus arba kurie stokoja

patirties ir žinių; tokius asmenis turi prižiūrėti už jų115

saugą atsakingas asmuo arba jis turi jiems suteikti

instrukcijas dėl prietaiso/įkroviklio naudojimo

• Pasirūpinkite, kad vaikai nežaistų su prietaisu/

• Prieš atliekant bet kokius prietaiso aptarnavimo darbus ar

keičiant priedus, jį transportuojant ir sandėliuojant, būtina

nustatyti sukimosi krypties perjungiklį D 2 į vidurinę

padėtį (įjungimo blokavimas)

ĮKROVIMAS/AKUMULIATORIAI

• Akumuliatorių įkraukite tik komplekte esančiu krovikliu

• Nelieskite kroviklio kontaktų

• Jokiu būdu nepalikite prietaiso, akumuliatorių kroviklio ar

akumuliatorių lietuje

• Niekada nekraukite baterijų drėgnoje arba šlapioje aplinkoje

• Patalpos, kurioje laikomas prietaisas, akumuliatorių

kroviklis ar akumuliatorius, temperatūra neturi viršyti

40°C ir neturi būti žemesnė, nei 0°C

• Įmesti į ugnį akumuliatoriai sprogsta, jų nedeginkite

• Nenaudokite pažeistų ar sugedusių kroviklių; atneškite

kroviklį patikrinti į įgaliotą SKIL įrankių taisyklą

• Jei elektros laidas arba kištukas yra pažeisti, nenaudokite

kroviklio, bet pakeiskite laidą ar kištuką, arba kreipkitės į

SKIL įgaliotą įrankių taisyklą

• Nenaudokite pažeistų akumuliatorių baterijų, jas būtina

• Nemėginkite ardyti akumuliatorių baterijos ar kroviklio

• Nemėginkite akumuliatorių krovikliu krauti baterijų, kurias

ANT ĮKROVIKLIO/AKUMULIATORIAUS ESANČIŲ

3 Prieš naudodami įrankį perskaitykite instrukcijų vadovą

4 Įkroviklį naudokite tik patalpoje

5 Dviguba izoliacija (įžeminimo laido nereikia)

6 Neteisingas įkroviklio jungties poliariškumas gali kelti

pavojų (akumuliatorių kraukite tik patiektu įkrovikliu)

7 Automatinis išjungimas perkaitus įkrovikliui

(šiluminis saugiklis išsilydo ir įkroviklis tampa

nebetinkamas naudoti)

8 Nemeskite kroviklio į buitinių atliekų konteinerius

9 Nemeskite bateriją į buitinių atliekų konteinerius

• Baterijos įkrovimas 0

- naujų prietaisų akumuliatoriai nėra įkrauti

- kroviklio laidą prijunkite A prie kroviklio B

- stumkite kroviklį ant baterijos

- įjunkite akumuliatorių kroviklį į elektros tinklą

- užsidegs raudona lemputė C, signalizuojanti,

kad baterija yra kraunama

! baigę krauti, iš karto išimkite bateriją iš kroviklio;

tuomet ji ilgiau tarnaus

- po maždaug 3 valandų baterija bus įkrauta ir ją bus

galima naudoti, net jei tebedega raudona lemputė

(kad nustotų degti raudona lemputė, kartais gali

prireikti daugiau nei 3 valandų)

- krovimo metu akumuliatorius ir kroviklis įkaista;

tai yra normalus reiškinys, nesusijęs su kokiu

nors prietaiso gedimu

- prieš įdėdami bateriją į kroviklį patikrinkite,

ar jos paviršius švarus ir sausas

- nekraukite baterijos, jei aplinkos temperatūra

didesnė, nei 40°C ar žemesnė, nei 0°C; galite

sugadinti kroviklį ir bateriją

- draudžiama išimti bateriją iš veikiančio prietaiso

! naujas arba ilgą laiką nenaudotas akumuliatorius

visą galingumą išvystys tik po maždaug

5 įkrovimo/iškrovimo ciklų

- nereikia iš naujo krauti baterijos kiekvieną kartą

trumpai padirbus su prietaisu, nes trumpėja jos

- jei ilgą laiką nenaudojate prietaiso, ištraukite baterijos

kroviklio kištuką iš elektros lizdo

• Įjungimas/išjungimas !

• Greičio reguliavimas, švelniai pradedant gręžimą @

• Sukimosi krypties perjungiklis #

- E indikatorius rodo pasirinktą sukimosi kryptį

- kol šis perjungiklis neužsifiksavo kairėje arba dešinėje

padėtyje, negalėsite nuspausti jungiklio F 2

! sukimosi kryptį perjungti tik prietaisui

• Antgalių pakeitimas $

- darbo antgalį įstatykite į gręžimo patroną kiek

! nenaudokite antgalių su pažeistu kotu

! naudokite tik aštrius antgalius

• Sukimo momento reguliatorius (VariTorque) %

- sukimo momentas didėja, perstatant sankabos

nustatymo žiedą J nuo 1-mos iki 15-tos padėties

- sukdami varžtus pradėkite nuo VariTorque žiedo

padėties 1 ir tik po to palaipsniui didinkite sukimo

momentą, kol pasieksite pageidaujamą įsukimo gylį

- padėtis G skirta užrakinti sankabą (nesmūginiam)

gręžimui ar varžtų sukimo darbams atlikti

- padėtis H skirta užrakinti sankabą tik smūginiam

! įsitikinkite, kad kai sankabos nustatymo žiedo

padėtis yra smūginio gręžimo, greičių

perjungiklio K padėtis yra 2

! smūginio gręžimo padėties H nenaudokite

medžiui, metalui, keramikai ir plastikui gręžti,

kad nesugadintumėte grąžtų / varžtų

• Mechaninis greičių perjungimas ^

- perjungiklį K nustatykite norimam greičiui

! greičių perjungiklį leidžiama naudoti tik esant

mažiems variklio sūkiams

- didelis sukimo momentas

- skirtas varžtams sukti ir didelio skersmens

- žemas sukimo momentas

- skirtas mažo skersmens skylėms gręžti

• Prietaiso laikymas ir valdymas &

- visuomet naudokite pagalbinę rankeną L 2

(tvirtinti, kaip parodyta pav.)

! dirbdami laikykite prietaisą už pilkos spalvos

- jei reikia gręžti didelio skersmens skylę, prieš tai

išgręžkite mažą skylutę

- retkarčiais patepkite grąžtą alyva

• Prieš sukant varžtą medinio ruošinio pakraštyje, visų

pirma reikia išgręžti skylutę, kad medis nesuskiltų

• Norėdami pasiekti optimalius rezultatus, sukdami varžtą

(ypač jį išsukdami) pastoviai laikykite prietaisą prispaustą

• Sukant varžtą į kietmedį, prieš tai reikėtų išgręžti skylutę

• Medžio gręžimas be atplaišų (

• Mūro sienos gręžimas be dulkių )

• Lubų gręžimas be dulkių ¡

• Plytelių gręžimas be įskilimų ™

• Daugiau patarimų rasite internete www.skileurope.com

PRIEŽIŪRA / SERVISAS

• Šis prietaisas neskirtas profesionaliam naudojimui

• Prižiūrėkite prietaisą ir kroviklį, kad jie visuomet būtų švarūs

- baterijų kroviklio kontaktus geriausia valyti alkoholiu

arba specialiu kontaktų valikliu

- reguliariai valykite vėdinimo angas M 2 šepetuku

! prieš valydami kroviklį ištraukite kištuką iš el.

• Jeigu prietaisas/įkroviklis, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose

SKIL elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą arba kroviklį kartu su pirkimo čekiu

siųskite tiekėjui į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skileurope.com)

• Nemeskite elektrinių įrankių, papildomos įrangos ir

pakuotės į buitinių atliekų konteinerius (galioja tik

- pagal ES Direktyvą 2002/96/EG dėl naudotų elektrinių

ir elektroninių prietaisų atliekų utilizavimo ir pagal

vietinius valstybės įstatymus atitarnavę elektriniai

įrankiai turi būti surenkami atskirai ir gabenami į antrinių

žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar

perdirbami aplinkai nekenksmingu būdu

- apie tai primins simbolis 8, kai reikės išmesti

atitarnavusį prietaisą

• Baterijos negalima išmesti kartu su buitinėmis atliekomis, ją

reikia atiduoti sunaikinimui ar perdirbimui pagal galiojančių

įstatymų reikalavimus (apie tai primins simbolis 9)

! prieš išmesdami bateriją apvyniokite jos galus,

kad netyčia nekiltų paviršinio nuotėkio srovė

ATITIKTIES DEKLARACIJA

• Mes atsakingai pareiškiame, kad šis gaminys atitinka

tokius standartus ir normatyvinius dokumentus:

EN 60335, EN 61000, EN 60745, EN 55014 pagal

reglamentų 2006/95/EB, 2004/108/EB, 2006/42/EB

• Techninė byla laikoma: SKIL Europe BV

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal

EN 60745 reikalavimus; keliamo triukšmo garso slėgio

lygis siekia 88 dB(A) ir akustinio galingumo lygis

99 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos

pagreitis rankos plaštakos srityje tipiniu atveju yra

mažesnis, kaip ✱ m/s² (paklaida K = 1,5 m/s²)

✱ gręždami metalo 1,9 m/s²

✱ gręžiant betoną smūginiu režimu 14,8 m/s²

✱ sukant varžtą 1,1 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte

EN 60745 išdėstytus standartizuoto bandymo

reikalavimus; ši vertė gali būti naudojama vienam įrankiui

palyginti su kitu bei išankstiniam vibracijos poveikiui

įvertinti, kai įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti

! apsisaugokite nuo vibracijos poveikio

prižiūrėdami įrankį ir jo priedus, laikydami rankas

šiltai ir derindami darbo ciklus su pertraukėlėmis117

 
