MANUAL DE UTILIZADOR 2598 AA SKIL

Taladradora percutor/

Berbequim de percussão/

aparafusadora sem fio 2598

• A ferramenta é determinada para furar com percussão

em tijolos assim como para furar em madeira, metal,

cerâmica e plástico; ferramentas com regulação

electrónica da velocidade e marcha a direita/esquerda

também são apropiadas para aparafusar e cortar roscas

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções 3

ESPECIFICAÇÕES TÉCNICAS 1

Máx. binário de aparafusamento duro conforme

C Luz do carregador vermelha

D Comutador para inverter o sentido da rotação

E Indicador do sentido de rotação seleccionada

F Interruptor para ligar/desligar e regulação da velocidade

G Posição de perfuração

H Posição da perfuração de impacto

J Anel para regulação do aperto

K Comutador de marchas

M Aberturas de ventilação

SEGURANÇA INSTRUÇÕES DE SEGURANÇA GERAIS ATENÇÃO! Devem ser lidas todas as indicações de

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode causar

choque eléctrico, incêndio e/ou graves lesões. Guarde bem

todas as advertências e instruções para futura referência.

O termo “ferramenta eléctrica” utilizado a seguir nas indicações

de advertência, refere-se a ferramentas eléctricas operadas

com corrente de rede (com cabo de rede) e a ferramentas

eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

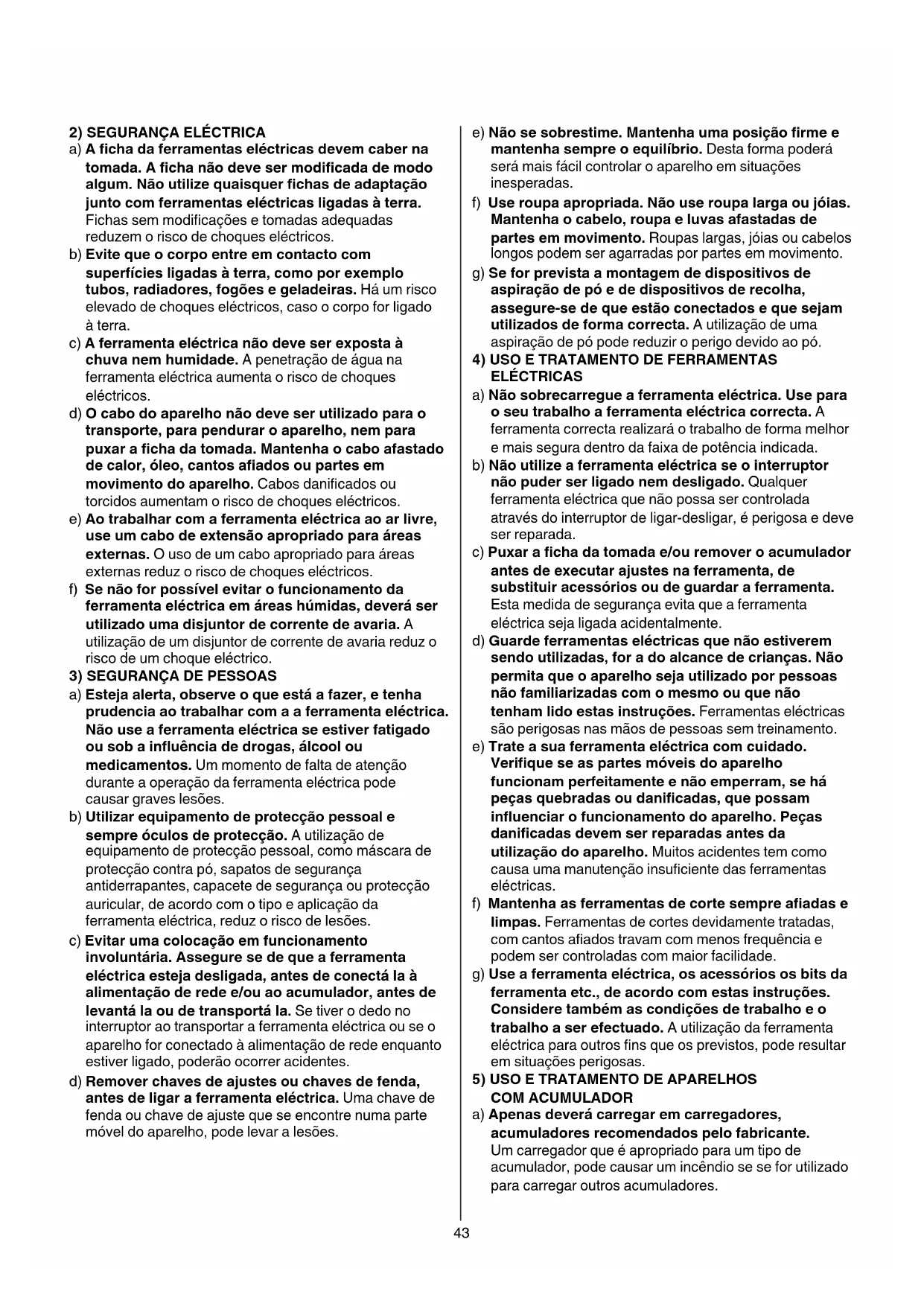

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos, radiadores, fogões e geladeiras. Há um risco

elevado de choques eléctricos, caso o corpo for ligado

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode

causar graves lesões.

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha o cabelo, roupa e luvas afastadas de

partes em movimento. Roupas largas, jóias ou cabelos

longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes na ferramenta, de

substituir acessórios ou de guardar a ferramenta.

Esta medida de segurança evita que a ferramenta

eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado.

Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

5) USO E TRATAMENTO DE APARELHOS COM ACUMULADOR

a) Apenas deverá carregar em carregadores,

acumuladores recomendados pelo fabricante.

Um carregador que é apropriado para um tipo de

acumulador, pode causar um incêndio se se for utilizado

para carregar outros acumuladores.44

b) Apenas utilize nas ferramentas eléctricas os

acumuladores previstos. A utilização de outros

acumuladores pode levar a lesões e riscos de incêndio.

c) Quando o acumulador não estiver em uso,

mantenha-o afastado de outros objectos de metal,

como por exemplo agrafos, moedas, chaves,

pregos, parafusos, ou outros pequenos objectos

metálicos que possam ligar em ponte os contactos.

Um curto circuito entre os contactos do acumulador pode

causar queimaduras ou incêndio.

d) Aplicações inadequadas podem provocar fugas do

líquido do acumulador. Evite o contacto com este

líquido. No caso de um contacto acidental, lave

imediatamente com água fresca. Se o líquido entrar

em contacto com os olhos, procure um auxílio

médico. O líquido que escapa do acumulador pode levar

a irritações ou queimaduras da pele.

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA APARAFUSADORAS/BERBEQUIMS SEM FIO

• Use protecção auricular (ruídos podem provocar a surdez)

• Utilize os punhos adicionais fornecidos com a

ferramenta (a perda de controle pode provocar lesões)

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Segurar a ferramenta eléctrica pelas superfícies de

punho isoladas ao executar trabalhos durante os

quais o acessório ou o parafuso possam atingir

cabos eléctricos escondidos ou o próprio cabo de

rede (o contacto com um cabo sob tensão também pode

colocar sob tensão as peças metálicas do aparelho e

levar a um choque eléctrico)

• Utilizar detectores apropriados para detectar tubos

e cabos de alimentação escondidos, ou consulte a

firma de alimentação local (o contacto com um cabo

eléctrico pode levar a incêndio e choque eléctrico; a

danicação de um cano de gás pode levar à explosão; a

penetração de uma tubulação de água provoca danos

materiais ou pode provocar um choque eléctrico)

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação do carregador

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta ou desligue o carregador da

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios

adequados que poderá adquirir nos revendedores

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• A ferramenta/o carregador não deve ser utilizada/o

por pessoas (incluindo crianças) com deficiências

físicas, sensoriais ou mentais, ou falta de

experiência e conhecimentos, excepto se tiverem

supervisão ou receberem instrução relacionada

com a utilização da ferramenta/do carregador por

uma pessoa responsável pela sua segurança

• Certifique-se de que as crianças não brincam com a

ferramenta/o carregador

• Assegure-se que o comutador D 2 está na posição

intermédia (de bloqueado) antes de efectuar ajustes na

ferramenta ou substituir acessórios assim como quando

transportar ou armazenar a ferramenta

• Recarregue a bateria só com o carregador que é

fornecido com a ferramenta

• Não toque nos terminais do carregador

• Não exponha a ferramenta/carregador/bateria à chuva

• Não carregue a bateria em locais molhados ou húmidos

• Guarde a ferramenta/carregador/bateria em locais onde

a temperatura não exceda os 40°C ou baixe os 0°C

• As baterias explodirão quando colocadas num fogo, por

isso, não queime as baterias por nenhum motivo

• Não utilize o carregador se estiver danicado; levo-o a

um dos Postos de Assistência autorizados SKIL para

• Não utilize o carregador caso o o ou tomada estejam

danicados; quer o o, quer a tomada deverão ser

imediatamente substituidos num dos Postos de

Assistência autorizados SKIL

• Não utilize baterias danicadas; devem ser

substituidas imediatamente

• Não desmonte o carregador ou a bateria

• Não tente recarregar baterias não recarregáveis com o

EXPLICAÇÃO DOS SÍMBOLOS DO CARREGADOR/BATERIA

3 Leia o manual de instruções antes de utilizar o equipamento

4 Utilize apenas o carregador dentro de casa

5 Isolamento duplo (nenhum o de terra necessário)

6 A polaridade incorrecta da ligação do carregador pode

provocar perigo (carregue a bateria apenas com o

carregador fornecido)

7 Encerramento automático quando o carregador car

muito quente (o fusível térmico rebenta e o carregador

8 Não deite o carregador no lixo doméstico

9 Não deite a bateria no lixo doméstico

• Recarga da bateria 0

- a bateria das ferramentas novas não está

totalmente carregada

- introduza a cha do carregador A no carregador B

- faça deslizar o carregador para a bateria

- ligue o carregador à fonte de corrente

- a luz vermelha C acende a indicar que a bateria está a

! desligue a bateria do carregador, após do

período de carga ter terminado, para poder,

assim, prolongar a duração da bateria

- após 3 horas de carga a operação estará completa

e a bateria pode ser utilizada, mesmo que a luz

vermelha continue acesa (a luz vermelha poderá

levar mais de 3 horas para desligar)

- durante a carga o carregador e bateria poderão

aquecer; isto é normal e não representa um problema

- assegure-se de que a superfície exterior da bateria

está limpa e seca antes de a colocar no carregador

- não carregue a bateria abaixo dos 0°C e acima

dos 40°C; isso danicará seriamente a bateria

- não desligue a bateria da ferramenta enquanto

ela estiver a trabalhar

! uma bateria nova ou uma que não foi utilizada

por muito tempo, apenas alcança a sua plena

potência após aproximadamente 5 ciclos de

- não recarregue repetidas vezes a bateria após apenas

alguns minutos de uso; isto poderá resultar numa

redução do tempo de trabalho e eciência da bateria

- se prever não utilizar a ferramenta por um longo periodo,

deverá desligar o carregador da fonte de corrente

• Regulação da velocidade para arranque suave @

• Inversão do sentido da rotação #

- o indicador E indica o sentido de rotação seleccionada

- quando não forem correctamente reguladas as posições

esquerda/direita, o interruptor F 2 não será accionado

! inverta o comutador do sentido de rotação

apenas quando a ferramenta desligada

• Substituição de pontas $

- empurre a ponta o mais profundamente possível

! não utilize pontas com encabadouros danificados

! utilize apenas puntas com pontas afiadas

• Regulação do aperto (VariTorque) %

- o aperto de saída aumentará logo que o anel de

embraiagem J for movido de 1 para 15

- quando apertar um parafuso, comece usando

VariTorque na posição 1 aumentando em seguida até

a profundidade desejada

- a posição G bloqueará a embraiagem para permitir

furar (sem impacto) ou aparafusar em trabalhos

- a posição H bloqueará a embraiagem para permitir

apenas a perfuração de impacto

! certifique-se de que o selector de mudanças K

está na posição 2 quando o anel da embraiagem

estiver na posição de perfuração de impacto

! não utilize a posição de perfuração de impacto H

para perfurar madeira, metal, cerâmica e plástico

para impedir danos na broca/ponta do

• Selecção mecânica de marcha ^

- coloque o selector K na velocidade desejada

! accione o selector de marcha em baixa rotação

- para furar com percussão

• Segurar e guiar a ferramenta &

- utilize sempre o punho lateral L 2 (pode ser

ajustado conforme ilustrado)

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s)

- mantenha as aberturas de ventilação M 2

- não exerça demasiada pressão na ferramenta; deixe a

ferramenta trabalhar espontaneamente

CONSELHOS DE APLICAÇÃO

• Utilize as puntas apropiadas *

! utilize apenas puntas com pontas afiadas

• Quando perfurar metais ferrosos

- faça primeiro um pequeno furo se necessitar abrir um

- lubrique frequentemente a broca com óleo adequado

• Quando apertar um parafuso num rebordo de madeira,

ou perto dele, deverá primeiro perfurar, a m de evitar

que a madeira estale

• Para uma perfeita utilização da ferramenta é necessário

efectuar uma pressão contínua sobre o parafuso,

especialmente quando do desaparafusamento

• Quando aparafusar em madeira dura é preciso prefurar

• Perfuração anti estilhaço em madeira (

• Perfuração sem pó em paredes )

• Perfuração sem pó em tectos ¡

• Perfuração em cerâmica sem derrapagens ™

• Para mais sugestões consulte www.skileurope.com46

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e carregador limpos

- limpe os contactos do carregador com alcool ou

produto de limpeza de contactos

- limpe os orifícios de ventilação M 2 regularmente

com uma escova ou com ar comprimido

! desligue o carregador da fonte de corrente antes

• Se a ferramenta/o carregador falhar apesar de

cuidadosos processos de fabricação e de teste, a

reparação deverá ser executada por uma ocina de

serviço autorizada para ferramentas eléctricas SKIL

- envie a ferramenta ou o carregador, sem desmontar,

juntamente com a prova de compra, para o seu

revendedor ou para o centro de assistência SKIL mais

próximo (os endereços assim como a mapa de peças

da ferramenta estão mencionados no

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da UE)

- de acordo com a directiva europeia 2002/96/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo 8 lhe avisará em caso de necessidade

• E preciso afastar a bateria do ambiente natural e não

têm que ser considerada como aparas domésticas

normais (símbolo 9 lhe avisará em caso de

necessidade de arranja-la)

! proteja os terminais da bateria com fita isoladora

antes de a expor de modo a evitar curto-circuítos

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade que

este producto cumpre as seguintes normas ou

documentos normativos: EN 60335, EN 61000,

EN 60745, EN 55014, conforme as disposições das

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 88 dB(A) e o nível de potência acústica

99 dB(A) (espaço de erro: 3 dB), e a vibração ✱ m/s²

(método braço-mão; incerteza K = 1,5 m/s²)

✱ ao perfurar en metal 1,9 m/s²

✱ ao perfurar com percussão em betão 14,8 m/s²

✱ ao aparafusar 1,1 m/s²

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745;

pode ser utilizado para comparar uma ferramenta

com outra e como uma avaliação preliminar de

exposição à vibração quando utilizar a ferramenta

para as aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente

o nível de exposição

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração, mantendo

a ferramenta e os acessórios, mantendo as mãos

quentes e organizando os padrões de trabalho
