РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KRL46V PIONEER

http://www.pioneer.eu). Oзнакомьтесь с преимуществами регистрации в Интернет

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и

Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года, корпорация

Pioneer Europe NV устанавливает условие на следующую продолжительность срока

службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет D3-7-10-6_A_Ru

C M Y CM MY CY CMY K KRL46V_C1C4.pdf 2008/07/04 13:09:26550

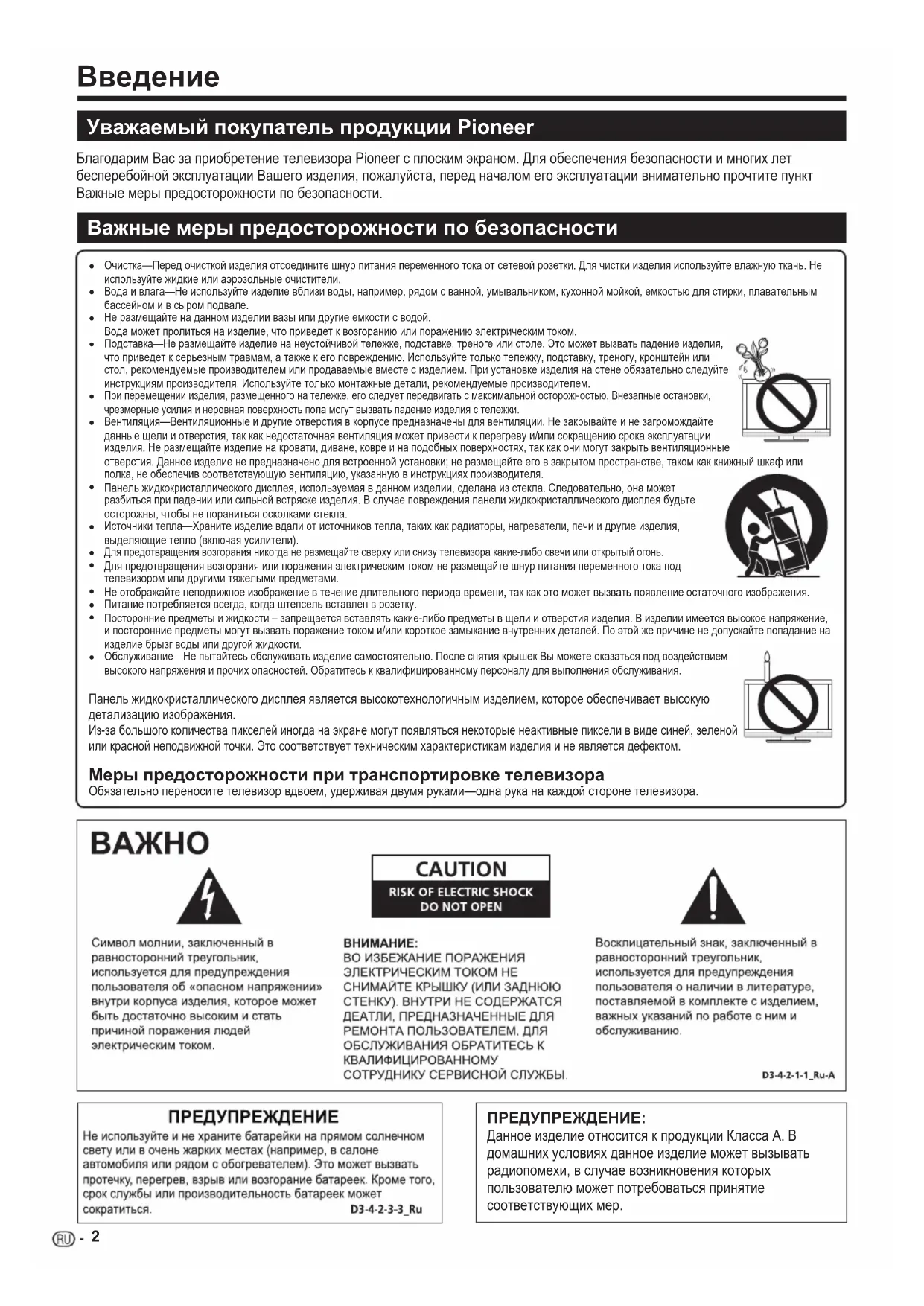

Введение 2 Уважаемый покупатель продукции Pioneer 2Важные меры предосторожности по безопасности 2Пульт дистанционного управления 3Управление другими устройствами с помощью прилагаемого пульта дистанционного управления 4Торговые марки 8Телевизор (Вид спереди) 9Телевизор (Вид сзади) 9 Подготовка 10 Прилагаемые принадлежности 10Прикрепление подставки 10Вставка батарей 11Использование пульта дистанционного управления 11Предостережения относительно пульта дистанционного управления 11Меры предосторожности при установке 12Руководство по быстрой настройке 13Обзор первоначальной инсталляции 13Перед включением питания 14Связывание шнуров 14Первоначальная автоматическая инсталляция 15Проверка мощности сигнала и мощности канала 15Просмотр телевизора 16Ежедневная работа 16Включение/выключение 16Переключение между аналоговым и цифровым приемом 16Переключение каналов 16Выбор внешнего источника видеосигнала 16Выбор режима звука 16EPG (Electronic Programme Guide = Электронная программа передач) 17 Обзор EPG 17 Полезные установки для использования EPG17Выбор программы с помощью EPG 18Запись по таймеру с помощью EPG 19Отмена записи по таймеру 19 Телетекст 20 Использование приложения MHEG-5 (только для Великобритании) 20Подключение внешних устройств 21Введение перед выполнением подключений 21Подключение HDMI 22Компонентное подключение 22Подключение S-VIDEO/VIDEO 22Подключение SCART 23Управление устройствами, имеющими гнездо SCART, при помощи i/o link.A 23Подключение громкоговорителя/усилителя 24Вставка смарт-карты 25HDMI CONTROL 26Управление устройствами HDMI при помощи HDMI CONTROL ... 26Подключение HDMI CONTROL 27Установка HDMI CONTROL 27Управление устройством HDMI CONTROL 28 Операции меню 29 Что такое HOME MENU? 29Основные операции 29Основная регулировка 30Настройки изображения30AV SELECTION 31Установки звука 31Установки экономии энергии 31Установки канала 32Автоинсталляция 32Установки цифрового канала 32Установки аналогового канала33Установки пароля/родительской блокировки 34Установки языка (язык, субтитры, мультиплексный режим звука) 34 Полезные функции просмотра 35Выбор размера изображения 35Автоматически выбор размера изображения WSS (автоматическое переключение на широкоформатный режим) 35Ручной выбор размера изображения WSS (автоматическое переключение на широкоформатный режим) 35Выбор размера изображения вручную 35Выбор вручную размера записываемого изображения 36Автоматический выбор размера изображения HDMI 36Другие установки изображения и звука 36Регулировка положения изображения 36Уменьшение помех на экране 36Автоматическая регулировка громкости 36Выделение диалога 36Вывод только звука 36Установки индикации 37Индикация канала 37Индикация времени и заголовка 37Другие полезные функции38Установка в случае использования внешниx устройств 38Установки источника входного сигнала 38Пропуск заданного входного сигнала 38Установки цветовой системы 38Дополнительные функции 38 Подключение ПК 39 Подключение ПК 39Отображение на экране изображения с ПК 39Выбор формата изображения 39Автоматическая регулировка изображения с ПК 40Регулировка изображения ПК вручную 40Выбор разрешения входного сигнала 40Технические характеристики порта RS-232C41Совместимость с ПК42Список команд RS-232C 42 Приложение 43 Поиск и устранение неисправностей 43Обновление Вашего телевизора через DVB-T 44 Сброс 44 Распознавание44Технические характеристики 45 Иллюстрации и OSD (On-Screen Display = экранная индикация) в данной инструкции по эксплуатации используются с целью пояснения, и они могут немного отличаться от реальных действий.Примеры, используемые в данной инструкции, базируются на модели KRL-46V. •

KRL46V_RU.indd 1 2008/07/09 14:18:06Очистка—Перед очисткой изделия отсоедините шнур питания переменного тока от сетевой розетки. Для чистки изделия используйте влажную ткань. Не используйте жидкие или аэрозольные очистители. Вода и влага—Не используйте изделие вблизи воды, например, рядом с ванной, умывальником, кухонной мойкой, емкостью для стирки, плавательным бассейном и в сыром подвале.Не размещайте на данном изделии вазы или другие емкости с водой. Вода может пролиться на изделие, что приведет к возгоранию или поражению электрическим током. Подставка—Не размещайте изделие на неустойчивой тележке, подставке, треноге или столе. Это может вызвать падение изделия,

что приведет к серьезным травмам, а также к его повреждению. Используйте только тележку, подставку, треногу, кронштейн или

стол, рекомендуемые производителем или продаваемые вместе с изделием. При установке изделия на стене обязательно следуйте инструкциям производителя. Используйте только монтажные детали, рекомендуемые производителем. При перемещении изделия, размещенного на тележке, его следует передвигать с максимальной осторожностью. Внезапные остановки, чрезмерные усилия и неровная поверхность пола могут вызвать падение изделия с тележки.Вентиляция—Вентиляционные и другие отверстия в корпусе предназначены для вентиляции. Не закрывайте и не загромождайте данные щели и отверстия, так как недостаточная вентиляция может привести к перегреву и/или сокращению срока эксплуатации

изделия. Не размещайте изделие на кровати, диване, ковре и на подобных поверхностях, так как они могут закрыть вентиляционные

отверстия. Данное изделие не предназначено для встроенной установки; не размещайте его в закрытом пространстве, таком как книжный шкаф или полка, не обеспечив соответствующую вентиляцию, указанную в инструкциях производителя.Панель жидкокристаллического дисплея, используемая в данном изделии, сделана из стекла. Следовательно, она может разбиться при падении или сильной встряске изделия. В случае повреждения панели жидкокристаллического дисплея будьте осторожны, чтобы не пораниться осколками стекла.Источники тепла—Храните изделие вдали от источников тепла, таких как радиаторы, нагреватели, печи и другие изделия, выделяющие тепло (включая усилители).Для предотвращения возгорания никогда не размещайте сверху или снизу телевизора какие-либо свечи или открытый огонь.Для предотвращения возгорания или поражения электрическим током не размещайте шнур питания переменного тока под телевизором или другими тяжелыми предметами. Не отображайте неподвижное изображение в течение длительного периода времени, так как это может вызвать появление остаточного изображения. Питание потребляется всегда, когда штепсель вставлен в розетку. Посторонние предметы и жидкости – запрещается вставлять какие-либо предметы в щели и отверстия изделия. В изделии имеется высокое напряжение,

и посторонние предметы могут вызвать поражение током и/или короткое замыкание внутренних деталей. По этой же причине не допускайте попадание на изделие брызг воды или другой жидкости.Обслуживание—Не пытайтесь обслуживать изделие самостоятельно. После снятия крышек Вы можете оказаться под воздействием высокого напряжения и прочих опасностей. Обратитесь к квалифицированному персоналу для выполнения обслуживания. Панель жидкокристаллического дисплея является высокотехнологичным изделием, которое обеспечивает высокую

детализацию изображения.

Из-за большого количества пикселей иногда на экране могут появляться некоторые неактивные пиксели в виде синей, зеленой

или красной неподвижной точки. Это соответствует техническим характеристикам изделия и не является дефектом.



Обязательно переносите телевизор вдвоем, удерживая двумя руками—одна рука на каждой стороне телевизора.



Благодарим Вас за приобретение телевизора Pioneer с плоским экраном. Для обеспечения безопасности и многих лет

бесперебойной эксплуатации Вашего изделия, пожалуйста, перед началом его эксплуатации внимательно прочтите пункт

Важные меры предосторожности по безопасности.



Данное изделие относится к продукции Класса А. В

домашних условиях данное изделие может вызывать

радиопомехи, в случае возникновения которых

пользователю может потребоваться принятие

соответствующих мер.

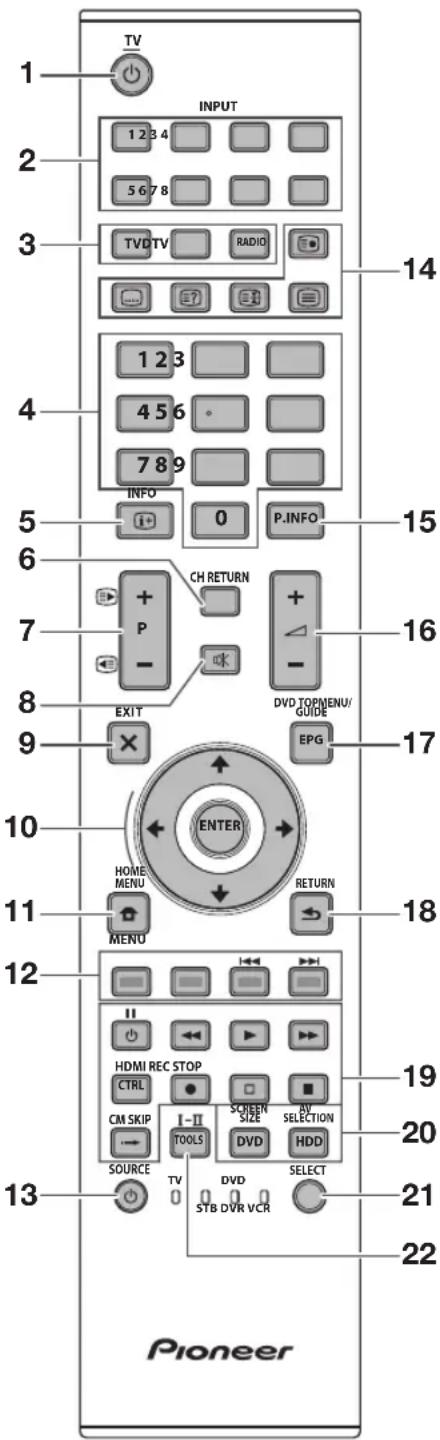

a (TV) (Режим ожидания/ВКЛ)

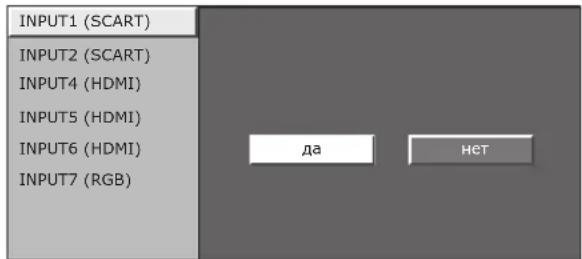

Выбор источника входного сигнала (Стр.

Кнопки для переключения режима

Нажмите для перехода в режим

обычного аналогового телевидения.

Нажмите для перехода в режим

цифрового телевидения.

RADIO DTV: Переключение между режимами

Если по DVB передаются только

данные (радиовещание отсутствует),

радиовещание будет пропущено.

Введите нужные цифры.

Установка страницы в режиме

В случае выбора одной из пяти

Северных стран (Швеции, Норвегии,

Финляндии, Дании или Исландии)

в качестве установки страны

в пункте «Автоинсталляция»

(стр. 32), программы DTV будут

четырехзначными. При выборе

другой страны программы DTV будут

Нажмите для отображения информации

о станции (номере канала, сигнале, и

т.п.) в верхнем правом углу экрана (Стр.

Нажмите для возврата к ранее

выбранному каналу или внешнему

Выбор телевизионного канала.

Выбор страницы в режиме телетекста.

Включение/выключение звука

Выход из экрана «HOME MENU».

Выбор нужного элемента на экране

Выполнение команды на экране «HOME MENU».

ATV/DTV: Отображение списка программ

в то время, когда не отображается

никакой другой экран «HOME MENU».

Включение/выключение экрана «HOME MENU».

Кнопки для полезных операций

Включение/выключение языков

субтитров (Стр. 20 и 34).

k (Отображение скрытого

3 (Стоп-кадр/Приостановка)

Нажмите для приостановки движущегося

изображения на экране.

Телетекст: Прекращение

автоматического обновления страниц

телетекста или возобновление режима

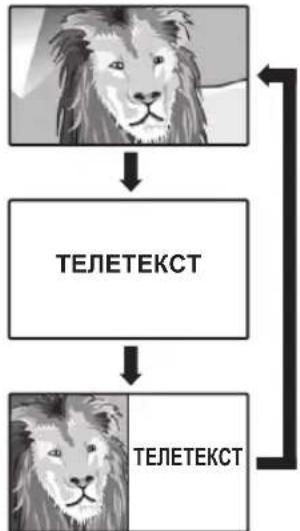

ATV: Отображение аналогового

телетекста (Стр. 20).

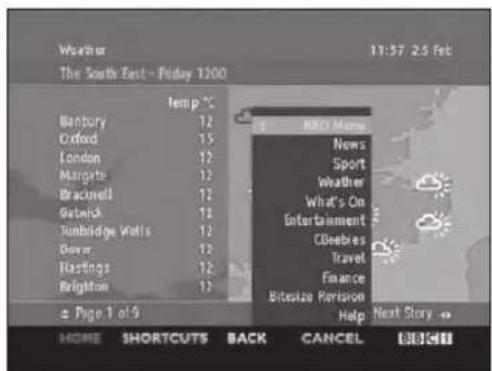

DTV: Выбор MHEG-5 и телетекста для

Нажмите для отображения у верхнем

левом углу экрана информации о

программе, передающейся через

цифровое телевидение (Только DTV).

Повышение/понижение громкости звука

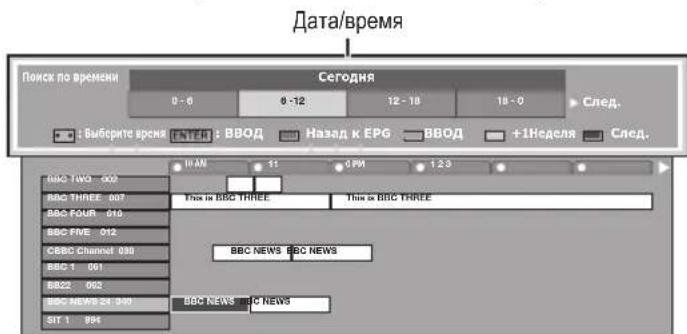

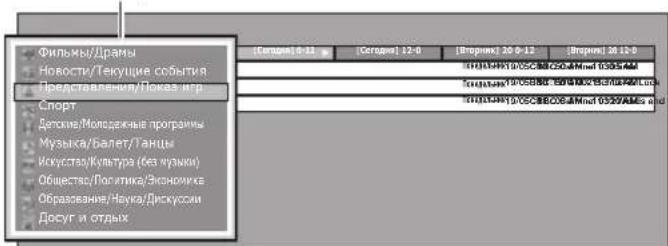

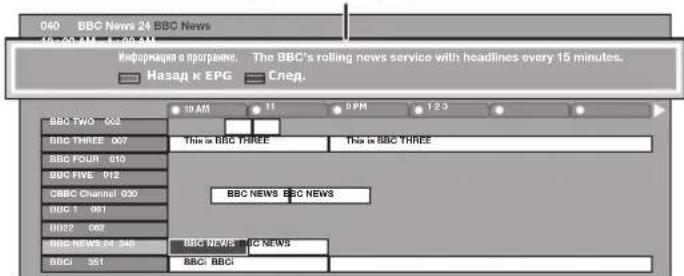

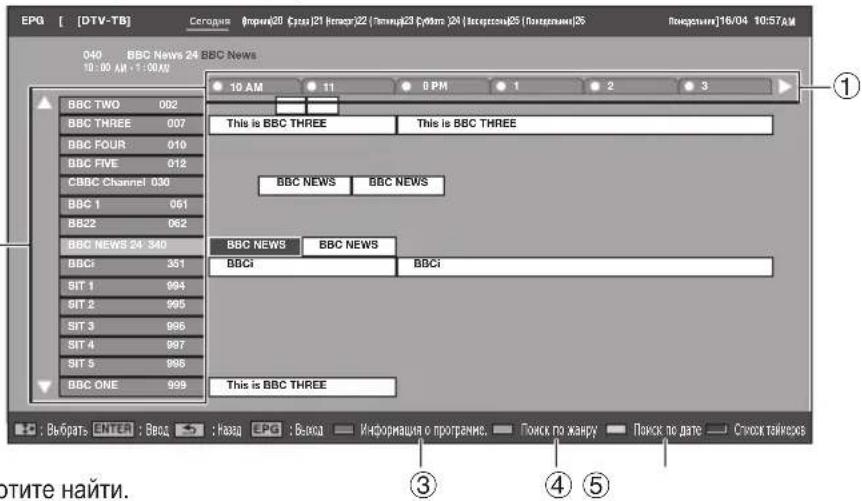

EPG DTV: Отображение экрана EPG (Стр.

Возврат к предыдущему экрану «HOME MENU».

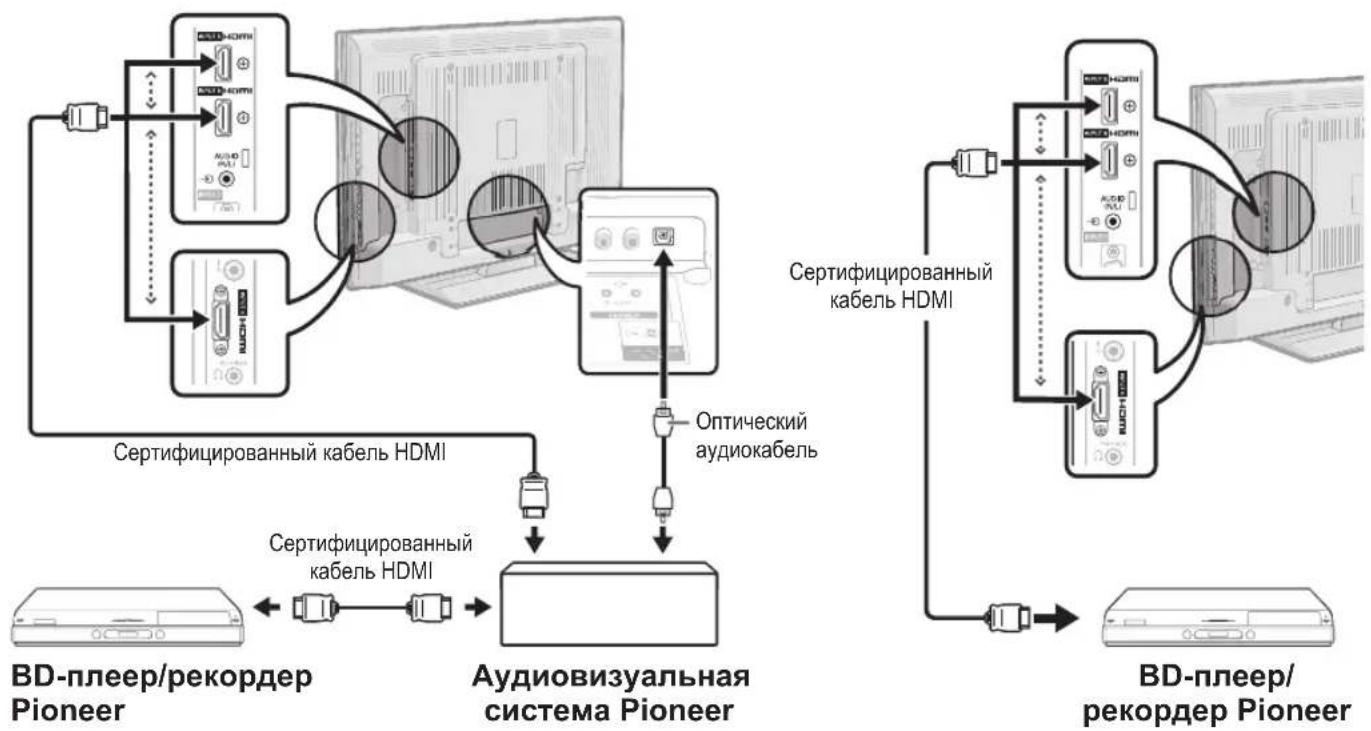

Кнопки для функции HDMI CONTROL

Эти кнопки HDMI CONTROL можно

использовать, если внешнее

оборудование подключено с помощью

кабелей HDMI и совместимо с функцией

HDMI CONTROL. См. стр. 26 и 28 для

получения подробных сведений.

Кнопки для регулировки изображения

Выбор размера экрана

Выбор установки видеорежима (Стр. 31).

Переключение между опциями

TV, STB, DVD/DVRи VCR, для

получения возможности управления

другим подсоединенным устройством

с помощью прилагаемого пульта

дистанционного управления (Стр. 4–7).

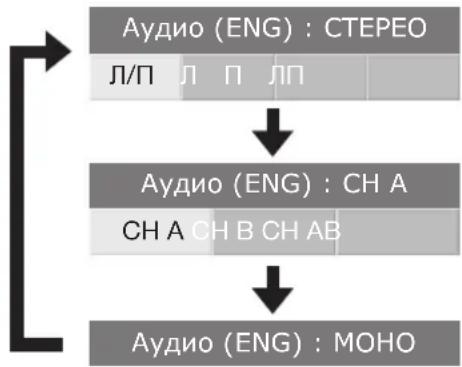

Выбор мультиплексного режима звука

Цветные кнопки (Красная/Зеленая/

Цветные кнопки используются

для выбора на экране элементов

соответствующего цвета (например,

EPG, MHEG-5, Телетекст).

Нажмите и удерживайте обе кнопки 9 и  на пульте дистанционного управления для отображения функции «100 Гц» на двойном экране.•



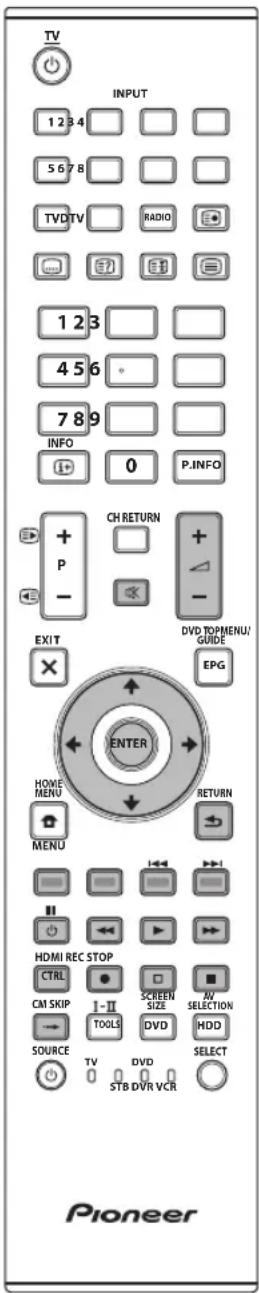

С помощью прилагаемого пульта дистанционного

управления можно управлять следующими подключенными

устройствами: приставкой (STB), DVD-плеером, DVD/HDD-

рекордером (DVR), BD-плеером или видеомагнитофоном.

Перед использованием этой функции необходимо

предварительно установить в прилагаемом пульте

дистанционного управления технологический код

устройства, управление которым будет осуществляться.

Затем, когда появится необходимость управления

устройством, воспользуйтесь кнопкой SELECT на

пульте дистанционного управления для выбора режима,

соответствующего устройству; выбор будет осуществляться

между опциями TV, STB, DVD/DVRи VCR. Индикаторы

соответствующего режима на пульте дистанционного

управления будут показывать режим, выбранный в данный

При управлении BD-плеером выберите режим DVD/DVR.





Воспользуйтесь кнопкой SELECT на пульте

дистанционного управления для выбора режима STB,

DVD/DVR или VCR в зависимости от оборудования.

Убедившись, что индикатор ранее выбранного режима

погас, нажмите и удерживайте кнопку SELECT, а

затем нажмите кнопку  на пульте дистанционного

Начнет мигать индикатор соответствующего режима.

Воспользуйтесь кнопками 0–9 для ввода трехзначного

технологического кода.

См. список технологических кодов для определения необходимого

кода. Индикатор режима будет гореть приблизительно в течение

одной секунды, а затем погаснет; предварительная установка

технологического кода будет завершена.

EXIT DVD TOPMENU/ GUIDE EPG

При отсутствии операций приблизительно в течение

одной минуты при мигающем индикаторе, процедура

предварительной установки будет прекращена.

В случае ввода кода, не приведенного в таблице,

индикатор режима будет быстро мигать в течение

приблизительно одной секунды, а затем начнет мигать в

Для прекращения на полпути процедуры предварительной

установки кода при мигающем индикаторе, можно нажать

кнопку SELECT на пульте дистанционного управления.

Стандартными заводскими технологическими кодами для

режимов STB, DVD/DVR и VCR соответственно являются

значения «000», «100» и «500».



Управление некоторыми перечисленными в таблицах

устройствами с помощью прилагаемого пульта

дистанционного управления может быть частично или

полностью невозможно.

000 PIONEER 1 (стандартная заводская установка)

100 PIONEER 1 (стандартная заводская установка)

500 PIONEER 1 (стандартная заводская установка)



В режиме STB кнопки на пульте дистанционного управления

функционируют следующим образом.

Функционируют как цифровые кнопки.

Нажимайте для отображения информации о текущей

Нажимайте для настройки на канал с большим или меньшим

Нажимайте для выхода с экрана меню трансляции или экрана

программы трансляции.

Нажимайте для включения выбранной функции.

Нажимайте для выбора пунктов на экране меню трансляции

или экране программы трансляции.

Нажимайте для отображения экрана меню трансляции.

Включение и выключение приставки.

Нажимайте для отображения экрана программы трансляции.

Нажимайте для мгновенного восстановления предыдущего

экрана при отображении экрана меню трансляции.

В режиме VCR кнопки на пульте дистанционного управления

функционируют следующим образом.

Функционируют как цифровые кнопки.

Нажимайте для выбора на видеомагнитофоне каналов тюнера

Установка пауз и стоп-кадров.

Включение и выключение видеомагнитофона.

Перемотка пленки назад и поиск изображения.

Включение воспроизведения.

o (ПЕРЕМОТКА ВПЕРЕД)

Перемотка пленки вперед и поиск изображения.

Остановка воспроизведения.



В режиме DVD/DVR кнопки на пульте дистанционного

управления функционируют следующим образом.

Функционируют как цифровые кнопки.

Pk/l (Только DVD/HDD-рекордер (DVR))

Нажимайте для изменения канала тюнера, встроенного в

DVD/HDD-рекордер (DVR).

Нажимайте для включения выбранной функции.

Нажимайте для выбора пунктов на экране меню DVD.

Нажимайте для отображения меню DVD.

Установка пауз и стоп-кадров.

p (ЗАПИСЬ) (Только DVD/HDD-рекордер (DVR))

TOOLS (Только BD-плеер Pioneer)

Нажимайте для отображения меню «TOOLS».

Включение и выключение DVD-плеера или DVD/HDD-рекордера

При нажатии этой кнопки появится главное меню DVD.

Нажимайте для мгновенного восстановления предыдущего

экрана при отображении меню DVD.

При каждом нажатии выполняется перемещение назад к началу

При каждом нажатии выполняется перемещение вперед к

началу следующей главы.

Нажимайте для перемещения назад.

Включение воспроизведения.

Нажимайте для ускоренного перемещения вперед.

Нажимайте для остановки воспроизведения или записи. Во

время работы с некоторыми DVD-плеерами или DVD/HDD-

рекордерами (DVR) двойное нажатие этой кнопки может

привести к открыванию лотка диска.

REC STOP (Только DVD/HDD-рекордер (DVR))

Нажимайте одновременно кнопки p и r для остановки записи.

Эта операция доступна только для DVD/HDD-рекордеров (DVR)

HDD (Только DVD/HDD-рекордер (DVR))

Нажимайте для выбора жесткого диска (HDD) для

воспроизведения или записи.

DVD (Только DVD/HDD-рекордер (DVR))

Нажимайте для выбора DVD для воспроизведения или записи.

Управление BD-плеером осуществляется в режиме

DVD-плеер, DVD/HDD-рекордер (DVR) или BD-плеер

нельзя выбрать одновременно.

«HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговыми марками или

зарегистрированными торговыми марками HDMI Licensing LLC.»

Произведено по лицензии Dolby Laboratories.

«Dolby» и символ двойной буквы D являются торговыми марками Dolby Laboratories.

TruSurround XT, SRS и обозначение h - товарные знаки SRS Labs, Inc.

Технология TruSurround XT используется по лицензии от SRS Labs, Inc.

Логотип «HD ready 1080P» является торговой маркой EICTA.•

Логотип DVB является зарегистрированной торговой маркой Digital Video Broadcasting—

«x.v.Colour» и являются торговыми марками Sony Corporation.•

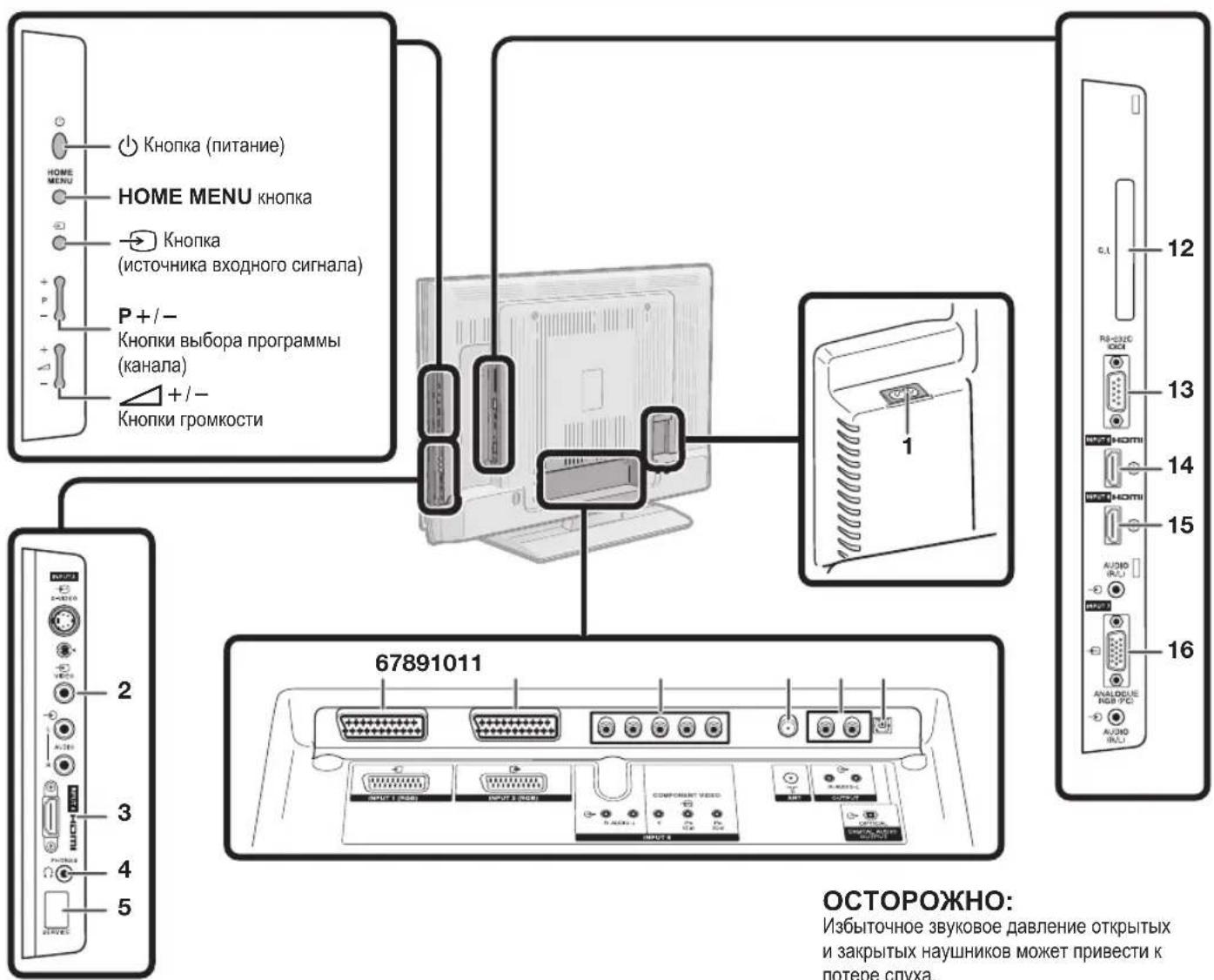

Гнездо INPUT4 (HDMI)

Гнездо ANT (антенна)

Гнездо INPUT5 (HDMI)

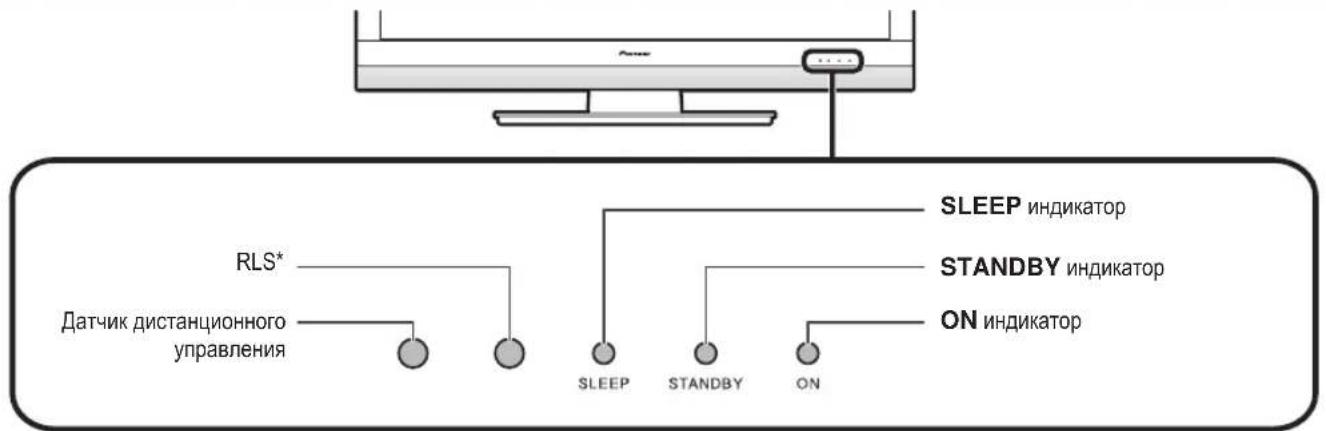

RLS* RLS = Room Light Sensor (Датчик освещенности помещения)* Датчик дистанционного

Избыточное звуковое давление открытых

и закрытых наушников может привести к

Кнопки выбора программы

(источника входного сигнала)

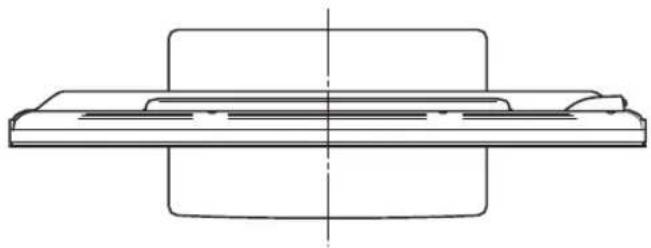

KRL46V_RU.indd 9 2008/07/09 14:18:11Убедитесь в наличии вместе с подставкой восемь

винтов (четыре коротких и четыре длинных винтов).

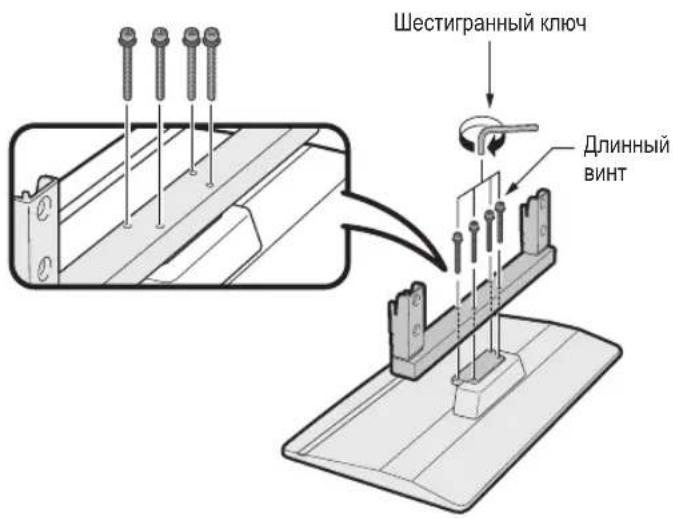

Прикрепите подпорку для подставки к основанию с

помощью четыре длинных винтов и шестигранного

ключа (прилагается), как показано на рисунке..

Для отсоединения подставки выполните приведенные выше

действия в обратном порядке.





Перед подсоединением (или отсоединением) подставки выньте шнур питания переменного тока из гнезда AC INPUT.

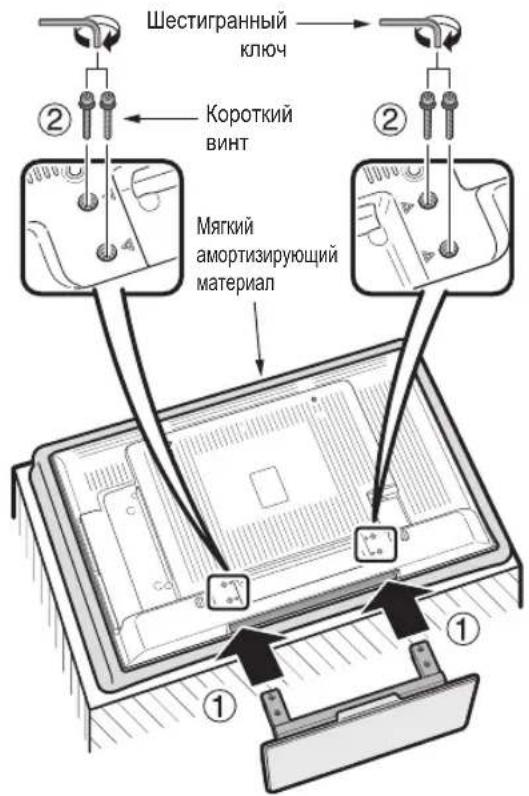

Перед выполнением работы расстелите амортизирующий материал на поверхности, куда положите телевизор. Это

предотвратит его повреждение.

Вставьте подставку в отверстия с нижней стороны

телевизора. (Удерживайте подставку таким

образом, чтобы она не упала с края поверхности

Вставьте и затяните четыре коротких винта в

четыре отверстия с задней стороны телевизора.

Пульт дистанционного

Шнур питания переменного

Подставка (g1)Кабельный зажим (g1)

Инструкция по эксплуатации (Данное издание)

Щелочная батарея размера «AA» (g2) ... Стр. 11•

Формы изделия могут быть различными в

Перед использованием телевизора в первый раз вставьте две прилагаемые щелочные батареи размера «AA». Когда батареи

разрядятся и пульт дистанционного управления перестанет работать, замените батареи новыми батареями размера «AA».

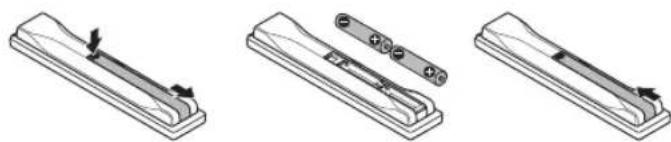

Откройте крышку батарейного отсека.

Вставьте две прилагаемые щелочные батареи размера

Разместите батареи таким образом, чтобы их контакты

соответствовали значкам (k) и (l) в гнездах батарейного

Закройте крышку батарейного отсека.

Неправильное использование батарей может привести к утечке химикатов или взрыву. Обязательно следуйте приведенным

Не используйте вместе батареи различных типов. Различные типы батарей имеют различные характеристики.

Не используйте вместе старые и новые батареи. Использование вместе старых и новых батарей может сократить срок

эксплуатации новых батарей или вызвать утечку химикатов в старых батареях.

Извлеките батареи, как только они разрядятся. Химикаты, вытекающие из батарей, могут вызвать высыпания. При

обнаружении какой-либо утечки химикатов, тщательно вытрите их тканью.

Батареи, прилагаемые к данному изделию, могут иметь более короткий срок эксплуатации из-за условий хранения.

Если Вы не будете использовать пульт дистанционного управления в течение длительного периода времени, извлеките из

При замене батарей используйте щелочные батареи вместо угольно-цинковых.



Не подвергайте пульт дистанционного управления ударам.

Кроме того, не подвергайте пульт дистанционного управления воздействию жидкостей, а

также не размещайте его в местах с высокой влажностью.

Не устанавливайте и не размещайте пульт дистанционного управления под прямым

солнечным светом. Нагрев может вызвать деформацию пульта.

Пульт дистанционного управления может не работать правильно, если датчик

дистанционного управления на телевизоре находится под воздействием прямого

солнечного света или сильного освещения. В подобном случае измените угол освещения

телевизора или пользуйтесь пультом дистанционного управления ближе к датчику

дистанционного управления.



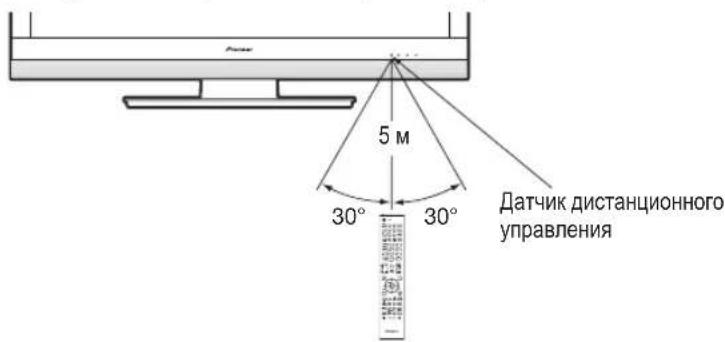

Используйте пульт дистанционного управления, направляя его в сторону датчика дистанционного управления. Предметы

между пультом дистанционного управления и датчиком могут помешать правильной работе.

Датчик дистанционного

При выполнении установки с такими элементами, как

дополнительная подставка, соблюдайте следующие меры



Проконсультируйтесь со своим дилером.

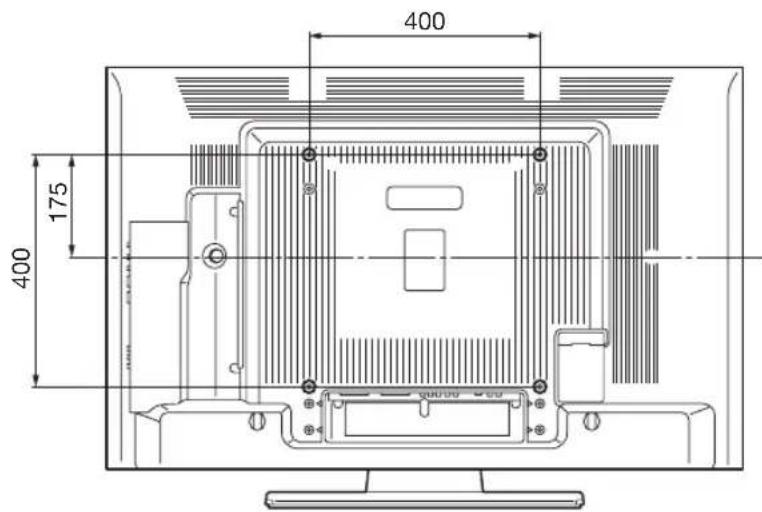

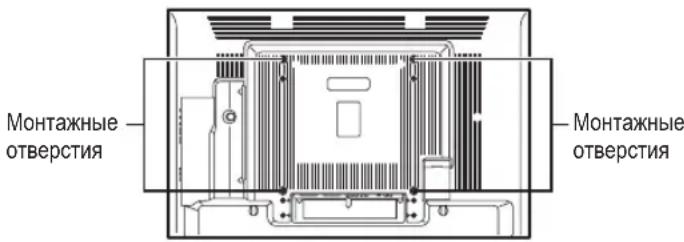

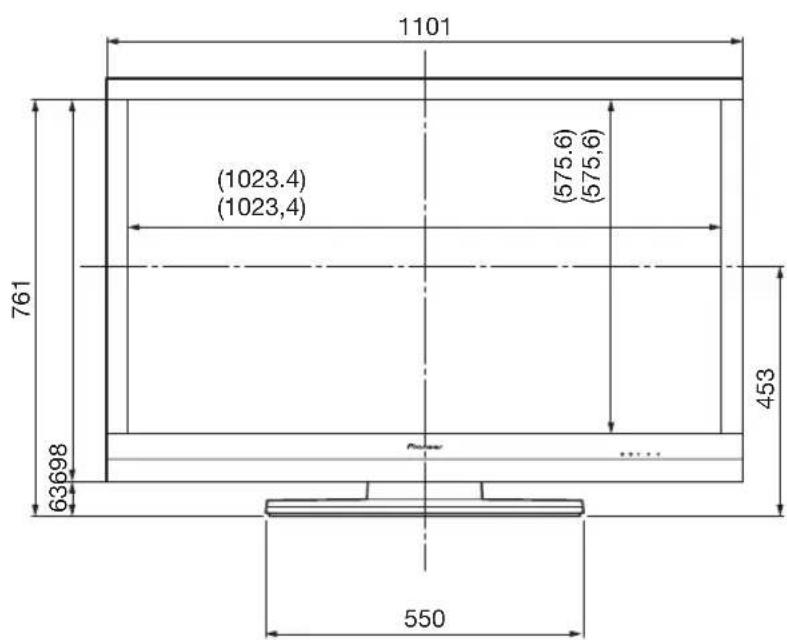

Для установки можно использовать следующие

монтажные отверстия.

Монтажные отверстия можно использовать после

извлечения черных заглушек и винтов.

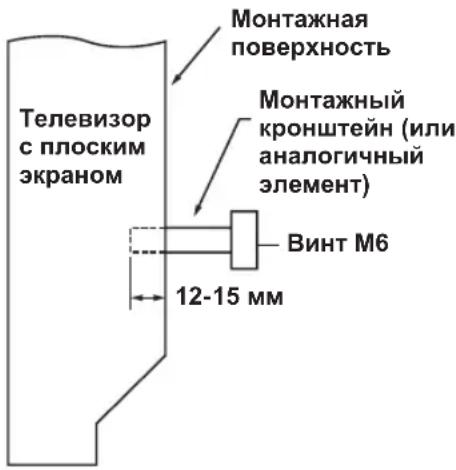

Используйте винты M6, закрученные на 12-15 мм вглубь

монтажной поверхности телевизора с плоским экраном.

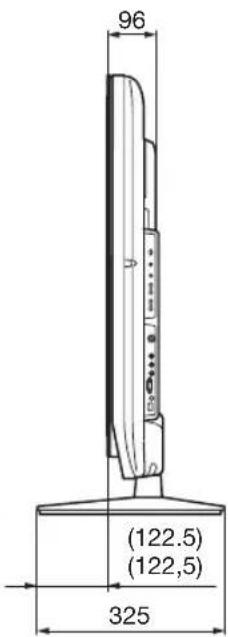

См. вид сбоку, показанный справа.

Будьте осторожны, чтобы не закрыть вентиляционные

отверстия с задней стороны телевизора с плоским

Обязательно устанавливайте телевизор с плоским

экраном на ровной поверхности, так как панель

жидкокристаллического дисплея, используемая в данном

изделии, сделана из стекла.

Другие отверстия, помимо указанных на

вышеприведенных иллюстрациях, предназначены

только для определенных изделий. Ни в коем случае не

используйте их для монтажа других изделий.

Компания Pioneer не несет ответственность за какие-

либо травмы или повреждения изделия, произошедшие в

результате использования элементов для монтажа.

 Выполните приведенные ниже пункты один за другим при использовании телевизора в первый раз. Некоторые пункты могут не быть необходимыми в зависимости от установки и подключения телевизора.Подсоедините антенный кабель к гнезду антенны (Стр. 14).В случае необходимости вставьте смарт-карту в слот Common Interface для просмотра закодированных программ (Стр. 14 и 25).Подсоедините шнур питания переменного тока к телевизору (Стр. 14). 

 Включите питание с помощью кнопки a на телевизоре (Стр. 16).Выполните первоначальную автоматическую инсталляцию (Стр. 15).Установка языка EnglishItalianoSvenska Установка страны Austria A B/GFinland FIN B/GGreece GR B/G Установка поиска канала Поиск аналоговых каналовЦифровой поиск

4 В случае необходимости отрегулируйте антенну для получения максимально устойчивого приема сигнала (Стр. 15). 

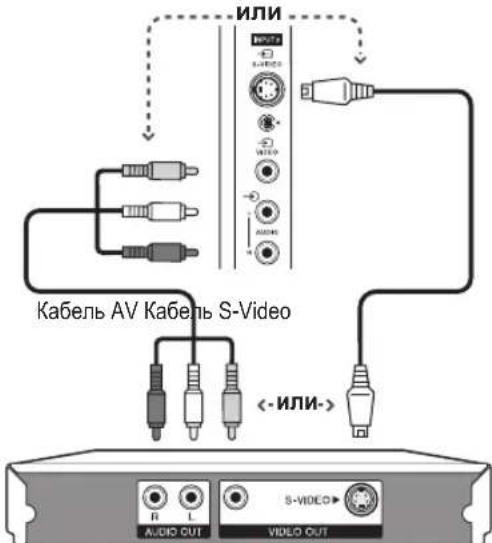

 Подключите внешние устройства, такие как DVD-плеер/рекордер, как указано в инструкции (Стр. 21–23).Подсоедините внешние звуковые устройства, такие как громкоговорители/усилители, как указано в инструкции (Стр. 21 и 24). 



После подсоединения антенного кабеля к гнезду антенны с

задней стороны телевизора для приема станций цифрового/

наземного сигнала Вам необходимо подать питание к антенне.

Нажмите кнопку h после чего появится экран «HOME MENU».

Воспользуйтесь кнопками a/b для выбора опции

Воспользуйтесь кнопками a/b для выбора опции

«Установка антенны-Цифровая», а затем нажмите кнопку

Воспользуйтесь кнопками a/b для выбора опции «Напряж

питания», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции «ВКЛ», а

затем нажмите кнопку ENTER.



Ферритовый стержень должен быть прикреплен

постоянно и никогда не должен отсоединяться от шнура

питания переменного тока.

Свяжите кабели с помощью

Расположите телевизор

вблизи сетевой розетки

так, чтобы штепсельная

вилка была в пределах

(Для Великобритании и

стороной с контактами

Логотип на модуле CA

должен быть направлен

(Для Европы за исключением

Великобритании и Ирландии)

Ферритовый стержень*

KRL46V_RU.indd 14 2008/07/09 14:18:18



При первом включении телевизора после приобретения

появляется мастер первоначальной автоматической

инсталляции. Следуйте указаниям меню и последовательно

выполните необходимые установки.

Нажмите кнопку a на телевизоре. Появится мастер первоначальной автоматической инсталляции. Установка языка OSD.

EnglishItalianoSvenska

Воспользуйтесь кнопками a/b/c/d для выбора

нужного языка, а затем нажмите кнопку ENTER.

Установка страны (Местонахождение телевизора).

Austria A B/GFinland FIN B/GGreece GR B/G

Воспользуйтесь кнопками a/b/c/d для выбора

Вашей страны или области, а затем нажмите кнопку

ENTER. Экран установки появляется только во время первой инсталляции. Начало поиска каналов.

Поиск аналоговых каналовЦифровой поиск

Воспользуйтесь кнопками c/d для выбора опции

«Цифровой поиск» или «Поиск аналоговых каналов», а

затем нажмите кнопку ENTER. Если Вы хотите выполнить поиск других передач, снова выполните процедуру «Добавить поиск» из меню «Установка программ» (Стр. 32 и 33).Для просмотра и аналогового и цифрового телевещания необходимо выполнить установку поиска каналов для каждого формата.  Если Вы выполняете процедуру «Цифровой поиск» в мастере первоначальной автоматической инсталляции, Вы должны выполнить процедуру «Поиск аналоговых каналов» из пункта «Автоинсталляция» в меню «Установка». 1

Телевизор выполнит поиск, сортировку и сохранение

всех подлежащих приему телеканалов в соответствии с

их установками и подключенной антенной. Для прекращения выполняемой первоначальной автоматической инсталляции нажмите кнопку 6.  В случае выключения питания телевизора после выполнения пункта 4 мастер первоначальной автоматической инсталляции не появится. Функция автоматической инсталляции позволяет повторно выполнять автоматическую инсталляцию из меню «Установка» (Стр. 32).Мастер первоначальной автоматической инсталляции исчезнет, если оставить телевизор без присмотра на 30 минут перед поиском каналов в пункте 5. 

В случае установки антенны DVB-T впервые или ее

перемещения Вам необходимо будет отрегулировать

ориентацию антенны для получения хорошего приема,

проверяя экран установки антенны.

Нажмите кнопку h после чего появится экран «HOME MENU».

Воспользуйтесь кнопками a/b для выбора опции

Воспользуйтесь кнопками a/b для выбора опции

«Установка антенны-Цифровая», а затем нажмите



Воспользуйтесь кнопками a/b для выбора опции

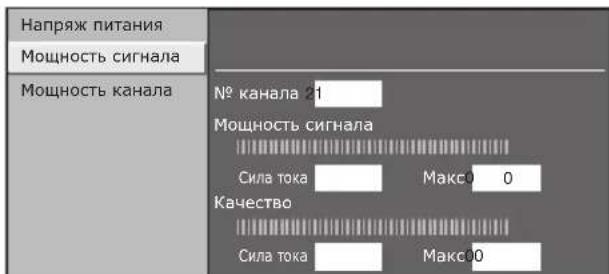

Мощность сигналаНапряж питанияМощность каналаМощность сигналаКачествоСила токаMaкс0№ канала 21 0 Сила токаMaкс0 0



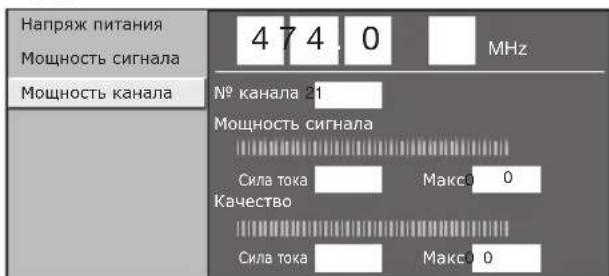

Воспользуйтесь кнопками a/b для выбора опции

«Мощность канала», а затем нажмите кнопку ENTER. Вы можете ввести заданное значение несущей частоты с помощью цифровых кнопок 0–9. Мощность сигналаНапряж питанияМощность каналаМощность сигналаКачествоСила токаMaкс0 № канала 21 0 Сила токаMaкс0 0 4 7 4 . 0

Установите и отрегулируйте антенну таким образом,

чтобы получить максимальные возможные значения

параметров «Мощность сигнала» и «Качество».

 Значения «Мощность сигнала» и «Качество» указывают на то, когда необходимо проверять соответствующую ориентацию антенны. 5

Подсоединен ли антенный кабель?

Включен ли шнур питания переменного тока?

E E KRL46V_RU.indd 15 2008/07/09 14:18:20

В случае приема нескольких режимов звука во время каждого нажатия

режим будет меняться соответствующим образом.

Аудио (ENG) : СТЕРЕОЛ/П Л П ЛПАудио (ENG) : CH ACH A CH B CH ABАудио (ENG) : МОНО

Воспользуйтесь кнопками c/d для выбора звука Л или П, если

отображается экран СТЕРЕО или ДВОЙНОЕ МОНО.

Аудио (ENG) : СТЕРЕОЛ/П Л П ЛП

 Экран режима звука исчезнет через шесть секунд.Выбираемые опции будут меняться в соответствии с принимаемым сигналом. 

Во время каждого нажатия кнопки t, режим будет меняться

таким образом, как показано в следующих таблицах.   NICAM СТЕРЕО, МОНОNICAM CH A, NICAM CH B, NICAM CH AB, МОНОNICAM МОНО, МОНО  СТЕРЕО, МОНОCH A, CH B, CH AB МОНО

 Если входной сигнал не поступает, в качестве режима звука будет отображаться индикация «МОНО». E



Нажмите кнопку a на телевизоре.

Выключите его нажатием кнопки a на телевизоре.

Если телевизор включен, Вы можете переключить его

в режим ожидания, нажав кнопку a  на пульте

дистанционного управления.



Когда телевизор находится в режиме ожидания, нажмите

кнопку a  на пульте дистанционного управления.

 Включен таймер отключения  Если Вы не собираетесь использовать телевизор в течение длительного периода времени, обязательно выньте штепсельную вилку шнура питания переменного тока из сетевой розетки.Небольшое количество электрической энергии все равно будет потребляться даже в случае выключения кнопки a.

 k/l 

После установки соединения нажмите кнопку 

на пульте дистанционного управления, или кнопку b на

телевизоре для переключения на соответствующий внешний

 При выключении питания с помощью кнопки a на телевизоре, данные EPG (электронной программы передач) будут потеряны, а запрограммированные записи по таймеру не будут выполнены телевизором. •

Нажмите кнопку h после чего появится экран «HOME MENU».

Воспользуйтесь кнопками a/b для выбора опции

«Цифровая установка».

Воспользуйтесь кнопками a/b для выбора опции

«Установка EPG», а затем нажмите кнопку ENTER.

Размер запис.изображенияУстановка загрузкиУстановка EPGСубтитрыМеню CI[да][Формат 16:9 ТВ]

Воспользуйтесь кнопками a/b для выбора требуемой

опции, а затем нажмите кнопку ENTER (Пример:

«Установка EPG», «Устан.диапаз.индик.», и т.п.).

да нетУстановка EPGУстан.диапаз.индик.Устан.пиктогр.жанра

Воспользуйтесь кнопками a/b/c/d для выбора или

регулировки нужной опции, а затем нажмите кнопку

ENTER (Пример: «да», «нет», и т.п.).



EPG (Electronic Programme Guide =Электронная программа передач) представляет собой список программ, отображаемый на

экране. С помощью EPG Вы можете узнавать расписание программ DTV/RADIO/DATA, просматривать подробную информацию

о них, выполнять настройку на транслируемую в данный момент передачу и устанавливать таймер для передач, которые

будут транслироваться.

Если Вы хотите использовать EPG для цифровых станций,

выберите опцию «да». Данные EPG должны приниматься

автоматически в то время, когда телевизор находится в

режиме ожидания. После установки в положение «да» может

потребоваться некоторое время для выключения питания с

помощью пульта дистанционного управления из-за процесса

 Если главное питание телевизора выключено, данные EPG не будут приниматься. 

«Устан.диапаз.индик.» позволяет выбирать один из трех

типов интервала времени для отображения на экране.



Вы можете отметить серым цветом или установить значок

на нужных жанрах и легко найти программы, которые часто

     Фильмы/Драмы Музыка/Балет/ТанцыНовости/Текущие событияИскусство/Культура (без музыки)Представления/Показ игр Общество/Политика/ЭкономикаСпортОбразование/Наука/ДискуссииДетские/Молодежные программыДосуг и отдых

Выбор программы с помощью EPG (Стр. 18)

Проверка информации о программе (Стр. 18)

Поиск программы по категории (Стр. 18)

Поиск программы по дате и времени (Стр. 18)

Запись по таймеру с помощью EPG (Стр. 19)

E E E  Отображение информации о шести часах программы. Отображение информации о трех часах программы. Переключение на формат отображения EPG с отображение диапазона времени по вертикали. 

KRL46V_RU.indd 17 2008/07/09 14:18:22

Воспользуйтесь кнопками a/b/c/d для выбора

программы, которую Вы хотите проверить.

Нажмите  кнопку.

040 10 : 00 AM - 1 : 00 AMBBC News 24 BBC NewsИнформация о программе.Назад к EPG The BBC’s rolling news service with headlines every 15 minutes. 10 AM 11 0 PM1 2 3BBC TWO 002BBC THREE 007BBC FOUR 010BBC FIVE 012CBBC Channel 030BBC 1 061BB22 062BBC NEWS 24 340BBCi 351This is BBC THREE BBC NEWS BBC NEWS BBC NEWS BBC NEWS BBCi BBCi This is BBC THREE RСлед.B

Нажмите кнопку ENTER для настройки на выбранную



Нажмите  кнопку.

Воспользуйтесь кнопками a/b для выбора нужного

жанра, а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками a/b для выбора программы, которую

Вы хотите просмотреть, а затем нажмите кнопку ENTER.

Фильмы/ДрамыНовости/Текущие событияПредставления/Показ игрСпортДетские/Молодежные программыМузыка/Балет/ТанцыИскусство/Культура (без музыки)Общество/Политика/ЭкономикаОбразование/Наука/ДискуссииДосуг и отдых[Сегодня] 0-12[Сегодня] 12-0 [Вторник] 20 0-12 [Вторник] 20 12-010 : 50 AM - 11 : 05 AMПонедельник 19/05CBBC Cahnnel 030 time10 : 50 AM - 11 : 10 AMПонедельник 19/05BBC TWO 002 School is Lock11 : 05 AM - 11 : 20 AMПонедельник 19/05CBBC Cahnnel 030 Words and Pictures

Обратитесь к странице 17 для установки жанра.



Нажмите  кнопку.

Воспользуйтесь кнопками c/d для выбора нужного

диапазона времени, а затем нажмите кнопку ENTER.

Поиск по времени10 AM 11 0 PM1 2 3BBC TWO 002BBC THREE 007BBC FOUR 010BBC FIVE 012CBBC Channel 030BBC 1 061BB22 062BBC NEWS 24 340This is BBC THREE BBC NEWS BBC NEWS BBC NEWS BBC NEWS This is BBC THREE Назад к EPGRСлед.След.BSIT 1 994: Выберите времяВВОДG +1НеделяYOK: ВВОД0 AM - 6 AM6 AM - 0 PM0 PM - 6 PM6 PM - 0 AMСегодня

Воспользуйтесь кнопками a/b для выбора нужной

программы, а затем нажмите кнопку ENTER.

В случае выбора программы за пределами текущего диапазона

времени будет показан экран установки таймера (Стр. 19).



Воспользуйтесь кнопками c/d для

выбора диапазона времени, который Вы хотите найти.

Продолжайте нажимать кнопку d для отображения программ в следующем

Иллюстрации на этой странице поясняют использование трехзначных программ.



Воспользуйтесь кнопками a/b для выбора нужной программы.

Если слева от программ будут отображаться значки a или b, продолжайте нажимать кнопки a/b для отображения следующего или предыдущего экрана.

EPG [Понедельник]16/04 10:57 AM [DTV-ТВ]Сегодня ( Вторник)20 (Среда)21 (Четверг)22 (Пятница)23 (Суббота)24 (Воскресенье)25 (Понедельник )26

Информация о программе. Поиск по жанру Поиск по дате

Информация о программе

Информация о программе.

Новости/Текущие события

Представления/Показ игр

Детские/Молодежные программы

Искусство/Культура (без музыки)

Общество/Политика/Экономика

Образование/Наука/Дискуссии

Вы можете записывать телевизионные программы с

помощью данных, полученных из EPG.

Воспользуйтесь кнопками a/b/c/d для выбора

программы, которую Вы хотите записать, а затем

нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора нужной

установки таймера, а затем нажмите кнопку ENTER.

В случае выбора опции «нет», телевизор вернется к экрану



Воспользуйтесь кнопками c/d для выбора опции

«Просмотр», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.

Выбранная телевизионная программа будет помечена



Воспользуйтесь кнопками c/d для выбора опции

«Запись», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора нужной

установки типа таймера для записи, а затем нажмите

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.

Выбранная телевизионная программа будет помечена

Обратитесь к страницам 21–23 для подключения внешних

Воспользуйтесь кнопками a/b/c/d для выбора

программы для установки таймера, а затем нажмите

Воспользуйтесь кнопками c/d для выбора опции

«Отменить», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.





Нажмите  кнопку для отображения экрана

Воспользуйтесь кнопками a

/b для выбора программы

с установленной записью по таймеру, которую Вы

хотите изменить, а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«Отменить», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.

 Запись программы в установленное время в случае

подключения устройства, совместимого с i/o link.A.

 Запись программы в установленное

время в случае подключения устройства, совместимого с

Увеличение или уменьшение номера

Выбор группы или блока страниц,

отображаемых в цветных рамках внизу

экрана с помощью соответствующих



) на пульте дистанционного

 Прямой выбор любой страницы от 100 до 899

при помощью цифровых кнопок 0–9.

Показ или скрытие скрытой информации,

например, ответов в викторинах.

Прекращение автоматического обновления

страниц телетекста или возобновление

режима приостановки.

Отображение субтитров или выход из экрана

Если программа не содержит информации

о субтитрах, они не будут отображаться.

Показ или скрытие субстраниц.

 кнопка: Переход к предыдущей

 кнопка: Переход к следующей

Эти две кнопки показаны на экране в виде

Некоторые станции транслируют программы,

закодированные с помощью приложения MHEG (Multimedia

and Hypermedia Expert Group), что позволяет интерактивный

В случае наличия приложение MHEG-5 будет запущено при



Телетекст обеспечивает трансляцию страниц деловой и

развлекательной информации, принимаемая специально

оборудованным телевизором. Ваш телевизор принимает

сигналы телетекста, транслируемые по телевизионной

сети, и переводит их в графический формат для просмотра.

Среди множества доступных программ телетекста есть

новости, прогнозы погоды, спортивная информация, цены на

фондовой бирже и обзоры программ.



Выберите телевизионный канал или внешний источник

сигнала, передающий программу телетекста.

Нажмите кнопку m для отображения телетекста.

Многие станции используют операционную систему TOP,

в то время как некоторые используют систему FLOF

(например, CNN). Ваш телевизор поддерживает обе эти

системы. Страницы разделены на тематические группы и

темы. После включения телетекста в памяти сохраняется

до 2 000 страниц для быстрого доступа.

Во время каждого нажатия кнопки m экран будет

переключаться, как показано ниже.

Нажмите кнопку m еще раз для отображения в правой

части экрана телетекста, а в левой части экрана обычного

Если Вы выбрали программу, в которой отсутствуют

сигналы телетекста, появится сообщение «Телетекст

Это же сообщение появляется в других режимах при

отсутствии доступного сигнала телетекста.

Телетекст не будет работать, если выбран сигнал типа



Не забудьте выключить телевизор и все остальные устройства перед выполнением каких-либо подключений.

Надежно подключите кабель к гнезду или гнездам.

Внимательно прочтите инструкцию по эксплуатации к каждому внешнему устройству для выяснения возможных типов

подключения. Это также поможет Вам достичь наилучшего возможного качества звука и изображения и максимально

использовать потенциал телевизора и подключенного устройства.

Обратитесь к стр.39 для выполнения подключения ПК к телевизору.



Телевизор оснащен гнездами, как показано ниже. Найдите кабель, соответствующий гнезду телевизора и подключите устройство.

Кабели, показанные на страницах с 21–24, продаются отдельно.

Сертифицированный кабель

Стереофонический кабель

с минигнездом Ø 3,5 мм

Оптический аудиокабель

Подключения HDMI (High Definition Multimedia Interface)

позволяют передачу цифрового видео и звука с плеера/

рекордера через соединительный кабель. Данные

цифрового изображения и звука передаются без сжатия и

соответственно без потери их качества. Перестает быть

необходимым аналогово/цифровое преобразование в

подключенных устройствах, также приводившее к потерям



При помощи адаптерного кабеля DVI/HDMI цифровые видеосигналы

DVD могут также воспроизводиться через совместимое подключение

HDMI. Звук должен быть подан дополнительно. При подсоединении переходного адаптера/кабеля DVI/HDMI к гнезду HDMI изображение может быть нечетким. Как HDMI так и DVI используют одну копию метода защиты HDCP.

 В зависимости от используемого типа кабеля HDMI на изображении могут появляться помехи. Убедитесь, что используется сертифицированный кабель HDMI.При воспроизведении изображения HDMI наилучший возможный формат изображения будет определен и установлен автоматически. 

576i, 576p, 480i, 480p, 1080i, 720p, 1080p

См. стр. 42 для получения информации о совместимости



В случае подключения DVD-плеера/рекордера или другого

устройства для записи к гнезду INPUT8, Вы сможете

наслаждаться точным воспроизведением цветов и высоким

качеством изображений.

Y PB ( CB)LR PR ( CR)COMPONENTAUDIO



Вы можете воспользоваться гнездом INPUT3 для

подключения игровой консоли, видеокамеры, DVD-плеера/

рекордера или другого устройства.

 INPUT3: Гнездо S-VIDEO имеет приоритет над гнездом VIDEO. •

Стереофонический кабель с

минигнездом диаметром 3,5 мм



После подключения Вам необходимо установить аудиосигнал,

совместимый с кабелем, используемым для устройства HDMI.

Откройте пункт «HOME MENU» > «Опция» >

«Выбор аудиосигнала HDMI».

Выберите опцию «Цифровой» для аудиосигналов,

поступающих через гнездо HDMI. Выберите опцию

«Аналоговый» для аудиосигналов, поступающих

через гнездо AUDIO (INPUT6).

Игровая консоль E Видеокамера

В случаях, когда декодеру необходимо получить сигнал от телевизора, обязательно выберите соответствующее входное гнездо, к которому подключен декодер, в пункте «Ручная настройка» в меню «Устан.аналогового» (Стр. 33). Системы с усовершенствованной системой связи телевизор-видеомагнитофон AV Link могут быть несовместимы с некоторыми внешними источниками сигнала.

Вы не сможете соединить видеомагнитофон с декодером при помощи полнопроводного кабеля SCART в случае выбора опции «Y/C» для гнезда «INPUT2» в меню «Выбор ввода». 

Этот телевизор оснащен четырьмя стандартными функциями системы i/o link.A, обеспечивающими четкую связь между

системой телевизором и другими аудиовизуальными устройствами.



Когда телевизор находится в режиме ожидания, он автоматически включается и начинает вывод изображения, поступающего

от источника аудиовизуального сигнала (например, видеомагнитофона, DVD-плеера/рекордера и т.п.).



Если телевизор перейдет в режим ожидания, подключенные аудиовизуальные устройства (например, видеомагнитофон, DVD-

проигрыватель/рекордер и т.п.) также перейдут в режим ожидания.



Если пульт дистанционного управления подключенного видеомагнитофона имеет кнопку WYSIWYR, Вы можете автоматически

начать запись, нажав кнопку WYSIWYR.

Автоматическая передача информации о настроенных каналах с тюнера телевизора на одно из аудиовизуальных устройств

(например, видеомагнитофон), подключенное к гнезду INPUT2.

 Для получения более подробной информации обратитесь к инструкциям по эксплуатации внешнего оборудования. Функция i/o link.A работает только в том случае, если аудиовизуальное оборудование подключено к разъему INPUT2 с помощью полнопроводного кабеля SCART. Использование функции i/o link.A возможно только в случае, если в телевизоре имеется функция полной автоматической инсталляции с подсоединенным аудиовизуальным оборудованием (Стр. 15, Первоначальная автоматическая инсталляция). Доступность функции i/o link.A зависит от используемого аудиовизуального оборудования. В зависимости от предприятия-изготовителя и типа используемого оборудования, возможна ситуация, когда описанные функции могут быть полностью или частично недоступны. •



Если Ваш видеомагнитофон поддерживает усовершенствованную

систему связи телевизор-видеомагнитофон AV Link, Вы можете

выполнить подключение видеомагнитофона при помощи

полнопроводного кабеля SCART.



Видеомагнитофон E DVD-плеер/рекордерE

Подключите усилитель с внешними громкоговорителями, как показано ниже.



После подключения усилителя с цифровым звуковым

входом и внешних громкоговорителей, как показано на

рисунке, Вам необходимо будет установить формат

выходного звука, совместимый с просматриваемой

программой или с подключенным устройством.

Откройте пункт «HOME MENU» > «Опция» >

«Цифровой аудио выход» > выберите опцию

«PCM» или «Dolby Digital».

E DIGITAL AUDIO IN LR AUX1 IN LR AUX OUT

Убедитесь, что модуль CA правильно установлен.

Это меню доступно только для цифровых станций.

Нажмите кнопку h после чего появится экран «HOME MENU».

Воспользуйтесь кнопками a/b для выбора опции

«Цифровая установка».

Содержание этого меню зависит от поставщика модуля CA.

Воспользуйтесь кнопками a/b для выбора опции

«Меню CI», а затем нажмите кнопку ENTER.



Снимите крышку с задней стороны

Для приема кодированных цифровых станций в слот

Common Interface данного телевизора должны быть

установлены модуль общего интерфейса (модуль CA) и

смарт-карта (Стр. 14).

Модуль CA и смарт-карта не входят в комплект поставки.

Обычно их можно приобрести у своего дилера.



Вставьте до конца смарт-карту в модуль CA таким

образом, чтобы сторона схемы с позолоченными

контактами была обращена к стороне модуля CA,

помеченной логотипом поставщика. Обратите внимание

на направление стрелки, напечатанной на смарт-карте.



Осторожно вставьте модуль

CA в слот Common Interface

стороной с контактами

вперед. Логотип на модуле

CA должен быть направлен

наружу с задней стороны

телевизора. Не прилагайте

чрезмерную силу. Убедитесь,

что модуль не сгибается в

Отображение общей информации о модуле CA.

Отображение параметров регулировки конкретной

На данном этапе необходимо ввести цифровые

значения, такие как пароль.

Содержание каждого из этих экранов зависит от поставщика



Используя протокол HDMI CEC (Consumer Electronics Control) при помощи HDMI CONTROL Вы

можете в интерактивном режиме работать с устройствами, совместимыми с этой системой (AV-

усилителем, DVD-плеером/рекордером, плеером/рекордером Blu-ray), используя один пульт

дистанционного управления.





Вам не нужно искать пульт дистанционного управления записывающего устройства. Нажмите кнопку

REC E или  q для начала/остановки записи того, что Вы видите на рекордере.



Когда телевизор находится в режиме ожидания, он автоматически включится и начнет

воспроизведение изображения с источника сигнала HDMI.



Система HDMI CONTROL автоматически распознает подключенное устройство HDMI, после

чего телевизором и этим устройством можно пользоваться так же, как и в случае использования

универсального пульта дистанционного управления.



Кроме отображения собственного Обзора таймера телевизора (Стр. 18), Вы также можете вызвать

главное меню внешнего плеера или список названий BD-плеера/рекордера Pioneer, появляющийся в

случае, если эти устройства поддерживают функцию HDMI CONTROL.



С помощью кнопки  Вы можете выбрать устройство HDMI, которым будете управлять.

 При пользовании HDMI CONTROL обязательно используйте сертифицированный кабель HDMI.Направляйте пульт дистанционного управления в сторону телевизора, а не подключенного устройства HDMI.В зависимости от используемого типа кабеля HDMI на изображении могут появляться помехи. Убедитесь, что используется сертифицированный кабель HDMI.При помощи этой системы можно подключить до трех записывающих устройств HDMI, один AV-усилитель и два плеера.Эти операции влияют на устройство HDMI, выбранное в качестве текущего внешнего источника сигнала. Если это устройство не функционирует, включите устройство и выберите соответствующий внешний источник сигнала с помощью кнопки  на пульте дистанционного управления или кнопки b на телевизоре. После отключения соединительных кабелей или изменения типа соединения включите все подсоединенные HDMI-устройства перед включением телевизора. Убедитесь, что изображение и звук правильно выводятся, выбрав опцию «INPUT4», «INPUT5» или «INPUT6» с помощью кнопок  на пульте дистанционного управления или кнопки b на телевизоре.Название функции KURO LINK, используемое в Интернете и в каталогах, означает HDMI CONTROL в инструкциях по эксплуатации и на изделии. 4

Сначала подключите аудиовизуальную систему Pioneer или BD-плеер/рекордер Pioneer, поддерживающий протокол HDMI CEC.

Для получения более подробной информации обратитесь к инструкции по эксплуатации подсоединяемого устройства.

После отключения соединительных кабелей или изменения способа подключения, включите питание телевизора после того, как

будут включены все подсоединенные устройства. Измените внешний источник входного сигнала, нажав кнопку , выберите

соответствующий внешний источник и проверьте аудиовизуальный выходной сигнал.

Кабели, показанные ниже, продаются отдельно.

Установите в положение «ВКЛ» для включения функций HDMI CEC. При включении питания, когда опция «HDMI CONTROL»

установлена в положение «ВКЛ», подсоединенные устройства

HDMI будут включаться вместе с телевизором.

Нажмите кнопку h после чего появится экран «HOME MENU».

Воспользуйтесь кнопками a/b для выбора пункта «Опция».

Воспользуйтесь кнопками a/b для выбора опции «Установка

HDMI CONTROL», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками a/b для выбора опции

«HDMI CONTROL», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«ВКЛ», а затем нажмите кнопку ENTER.



В случае активации этой функции будет включена функция

воспроизведения нажатием одной кнопки. Когда телевизор

находится в режиме ожидания, он автоматически включается и

начинает воспроизведение изображения с источника сигнала HDMI.



Повторите пункты с 1 до 3 в разделе .

Воспользуйтесь кнопками a/b для выбора опции «Автоматическое

включение питания», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками c/d для выбора опции

«ВКЛ», а затем нажмите кнопку ENTER.

Стандартной заводской установкой для этой опции является значение «ВЫКЛ».

Здесь Вы можете выбрать для записи один из подключенных

Повторите пункты с 1 до 3 в разделе .

Воспользуйтесь кнопками a/b для выбора опции

«Выбор рекордера», а затем нажмите кнопку ENTER.

Выберите рекордер, а затем нажмите кнопку ENTER.

В случае подключения аудиовизуальной системы Pioneer между

телевизором и рекордером Pioneer, индикация внешнего источника

сигнала изменится (например, с «INPUT5» на «INPUT5 (сабвуфер)»).

Сертифицированный кабель HDMI



CONTROL HDMI CONTROL позволяет Вам управлять подсоединенным

устройством HDMI с помощью одного пульта дистанционного

Нажмите кнопку n чтобы начать воспроизведение названия.

См. ниже раздел «

», если Вы хотите начать воспроизведение с

помощью списка названий BD-плеера/рекордера Pioneer.

Нажмите кнопку o для ускоренного перемещения вперед.

Нажмите кнопку m для ускоренного перемещения назад.

Нажмите кнопку r для остановки.

Нажмите кнопку a  для включения/выключения

устройства, подсоединенного с помощью HDMI.





Вы можете вызвать EPG CEC-совместимого рекордера и установить запись

по таймеру с помощью пульта дистанционного управления телевизором.

Нажмите кнопку .

Меню HDMI CONTROLEPG рекордера Главное меню/Список названий Изменение носителя Переключ.к звуку AVПереключ.к звуку TVИзменение режима звука Меню установок Выбор модели

Воспользуйтесь кнопками a/b для выбора опции

«EPG рекордера», а затем нажмите кнопку ENTER.

Внешний источник входного сигнала будет включен и будет

отображен EPG рекордера.

Выберите программу для записи.

Для получения более подробной информации обратитесь к

инструкции по эксплуатации рекордера.



В этом разделе поясняется, как воспроизводить название в

BD-плеере/рекордере Pioneer.

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции «Главное

меню/Список названий», а затем нажмите кнопку ENTER.

После этого подсоединенный рекордер будет включен и телевизор

автоматически выберет соответствующий внешний источник входного сигнала.

Отображаются данные списка названий с подключенного

BD-плеера/рекордера Pioneer.

Выберите название с помощью кнопок a/b/c/d, а

затем нажмите кнопку n.





Если Ваш рекордер обладает возможностью записи на

различные носители данных, выберите здесь тип носителя.

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции

«Изменение носителя», а затем нажмите кнопку ENTER.

Выберите нужный носитель, такой как DVD-рекордер

или HDD. Тип носителя будет изменяться при каждом

нажатии кнопки ENTER.

Эта функция может не работать в зависимости от

подсоединенных записывающих устройств.





Вы можете выбрать опцию прослушивания звука телевизора

только через аудиовизуальную систему Pioneer.

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции

«Переключ.к звуку AV», а затем нажмите кнопку

Звук из громкоговорителя телевизора и гнезда наушников

будет отключен и будет слышен только звук из

аудиовизуальной системы Pioneer.





Вы можете выбрать опцию прослушивания звука телевизора

только через акустическую систему телевизора.

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции «Переключ.к

звуку TV», а затем нажмите кнопку ENTER.





Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции

«Изменение режима звука».

Режим звука будет изменяться при каждом нажатии кнопки ENTER.

Для получения более подробной информации по аудиовизуальной

системе Pioneer, обратитесь к инструкции по эксплуатации.





С помощью функции «Меню установок» можно вызывать

меню HDMI CEC-совместимого устройства (плеера,

рекордера, декодера, и т.д.).

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции

«Меню установок», а затем нажмите кнопку ENTER.

Если подсоединенное устройство не имеет этой функции или

если устройство находится в состоянии, когда отображение меню

невозможно (запись, вход в режим ожидания и т.д.), эта функция

может быть недоступной.



Если несколько устройств HDMI подсоединены в виде цепочки,

Вы можете указать здесь, каким устройством управлять.

Нажмите кнопку .

Воспользуйтесь кнопками a/b для выбора опции «Выбор

модели», а затем нажмите кнопку ENTER. Устройство HDMI

будет изменяться при каждом нажатии кнопки ENTER.

В выбранных режимах входного сигнала опции «HOME MENU» отличаются, однако последовательность действий остается неизменной.

Снимки экрана приведены в инструкции по эксплуатации в иллюстративных целях (некоторые увеличены, некоторые кадрированы) и могут незначительно отличаться от реальных экранов.Опции со значком 4 не могут быть выбраны по различным причинам. •



Данная функция полезна, если поблизости нет пульта

дистанционного управления.

Нажмите кнопку HOME 

после чего появится экран «HOME MENU».

Воспользуйтесь кнопками k/l

вместо кнопок a/b или

кнопками ik/l вместо кнопок c/d для выбора опции.

Нажмите кнопку b для завершения установки.

 Экран «HOME MENU» исчезнет, если его не использовать в течение нескольких секунд. 1

Указательная индикация в нижней части экрана показывает

Полоска сверху является руководством по операциям с

пультом дистанционного управления. Эта полоска будет

меняться в соответствии с экраном каждой установки меню.

Поиск аналоговых каналов



Вам необходимо вывести OSD для выполнения установок телевизора. OSD для установок называется «HOME MENU».

«HOME MENU» используется для включения различных установок и регулировок.

Системой «HOME MENU» можно управлять с помощью пульта дистанционного управления.

Нажмите кнопку h после чего появится

При нажатии кнопки g  до

завершения операции, произойдет выход

с экрана «HOME MENU».

Воспользуйтесь кнопками a/b/c/d

для выбора/регулировки нужного меню и

регулировки опции до нужного уровня, а

затем нажмите кнопку ENTER.

Нажмите кнопку 6 для возврата к

предыдущей странице «HOME MENU».

KRL46V_RU.indd 29 2008/07/09 14:18:35 При установке в положение «ВКЛ» телевизор определяет яркость окружающего освещения и автоматически регулирует яркость подсветки. Убедитесь, что никакие предметы, которые могут повлиять на способность RLS определять яркость окружающего освещения, не закрывают его. • Этот телевизор предоставляет множество дополнительных функций для оптимизации качества изображения. Цв. темп.100ГцPureCinemaАктивная контрастность3D-Y/CЧерно-белыйДиапазон RLSВысокийСредне-высокийСреднийСредне-низкийНизкий

 Регулировка цветовой температуры для обеспечения наилучшего белого изображения.Функция «3D-Y/C» может не работать в зависимости от типа входного сигнала или когда входной сигнал зашумлен.Функция «3D-Y/C» оказывает наибольшее влияние на композитные видеосигналы (CVBS). •



КонтрастRLS [ВЫКЛ]Яркость Цвет ОттенокРезкостьПрофессиональная настройкаСброс[+30] [0]

 Технология «100 Гц» обеспечивает превосходные решения для качественного отображения цифрового изображения, устраняя размытость изображения, вызванную движением объекта.Нажмите и удерживайте обе кнопки g и 6 на пульте дистанционного управления для отображения функции «100 Гц» в формате двойного экрана.Этот эффект будет более заметен на быстро движущихся изображениях.Функция «100 Гц» не будет работать в следующих случаях;1) Тип получаемого сигнала относится к сигналу ПК.2) Отображается OSD.3) Включен телетекст.Если изображения выглядят размытыми, установите опцию «PureCinema» в положение «ВЫКЛ».  Автоматически определяет источник, созданный на основе пленки (обычно закодирован в формате 24 или 25 кадров в секунду, в зависимости от частоты вертикальной синхронизации), анализирует его и затем воссоздает каждый неподвижный кадр пленки для повышения четкости изображения.  Автоматически регулирует контрастность изображения в соответствии со сценой.  Обеспечивает высокое качество изображения с минимальным смещением точек и искажением цветов путем определения изменений в изображении. •

•  Яркость фиксируется на значении, установленном в меню «Подсветка». Автоматическая регулировка. Отображает на экране эффект RLS во время регулировки яркости экрана. RLS

 Автоматически регулирует яркость экрана.Вы можете отрегулировать изображение по своему предпочтению с помощью указанных ниже регулировок изображения.c dЭкран становится темнееЭкран становится ярчеДля уменьшения контрастностиДля увеличения контрастности 

 Для уменьшения яркостиДля увеличения яркости 

 Для уменьшения насыщенности цветаДля увеличения насыщенности цветаОттенки кожи становятся более красноватымиОттенки кожи становятся более зеленоватымиДля уменьшения резкостиДля увеличения резкости 

  Белый с синеватым оттенком. Промежуточный оттенок между оттенками «Высокий» и «Средний». Естественный оттенок. Промежуточный оттенок между оттенками «Средний» и «Низкий». Белый с красноватым оттенком. Обычная регулировка. Устанавливает оптимальное качество быстро движущихся изображений. Устанавливает оптимальное качество медленно движущихся изображений. Нет определения. 

    KRL46V_RU.indd 30 2008/07/09 14:18:36 Опция со знаком * доступна только в случае выбора опции «INPUT4», «INPUT5», «INPUT6» или «INPUT7» с помощью кнопки  на пульте дистанционного управления или кнопки b на телевизоре.Опция со знаком ** доступна только в случае приема сигнала «x.v.Colour» через гнездо HDMI. •

 Для просмотра цветного видеоизображения в черно-белом режиме.  Диапазон уровня автоматической регулировки яркости RLS может быть установлен в соответствии с Вашими предпочтениями. Диапазон регулировки RLS может быть установлен в максимальное значение e16 и минимальное значение f16.  f16 до e16  f16 до e16Эта функция доступна только в случае установки опции «RLS» в положение «ВКЛ» или «Вкл:Индикац.».Максимальная установка не может быть меньше, чем минимальная установка.Минимальная установка не может быть больше, чем максимальная установка.Максимальная и минимальная установки не могут иметь одинаковое значение.В зависимости от яркости окружающего света RLS может не работать в том случае, если диапазон регулировки будет маленьким.  Функция настройки  (ВЫБОР AV) предоставляет Вам несколько режимов просмотра, из которых Вы можете выбрать наиболее подходящий для окружения, которое может меняться в зависимости от таких факторов, как освещение в комнате, тип просматриваемой программы или тип изображения, поступающего от внешнего оборудования.Нажмите кнопку .Во время каждого нажатия кнопки режим будет изменяться.Вы также можете переключить режим на экране меню «Картинка» и «Звук», нажав кнопку . •

 Для вывода высокоточного изображения при нормальном освещении в комнате. Для просмотра кинофильма в затемненной комнате. Для видеоигр. Для ПК. Позволяет получить на экране телевизора реалистичные цвета, отличные от любого другого сигнала. Позволяет Вам настраивать установки по своему вкусу. Вы можете установить режим для каждого источника входного сигнала. Для вывода отчетливого изображения с повышенной контрастностью при просмотре спортивных передач (Установки «Картинка» и «Звук» не могут быть изменены). Для вывода отчетливого изображения с повышенной контрастностью при просмотре спортивных передач. 

 В случае выбора опции «Включить», телевизор автоматически переключится в режим ожидания, если в течение 15 минут не поступит входной сигнал.За пять минут до переключения телевизора в режим ожидания оставшееся время будет отображаться на экране каждую минуту.Даже по завершении телевизионной программы, эта функция может не работать из-за помех от других телевизионных станций или других сигналов. •

• Эта функция позволяет Вам наслаждаться реалистичным живым звуком. 

Нет сигн. ВыклНет опер. ВыклЭкологияТаймер отключения[Отключ.][Отключ.] Вы можете отрегулировать качество звука по своему предпочтению с помощью указанных ниже установок.c d Для ослабления высоких частотДля усиления высоких частот Для ослабления низких частотДля усиления низких частот Для ослабления звука из правого громкоговорителяДля ослабления звука из левого громкоговорителя 

KRL46V_RU.indd 31 2008/07/09 14:18:37В случае установки в положение «да» телевизор включит

следующий режим экономии энергии. «RLS» установлено в положение «ВКЛ» (Стр. 30).«Режим ожидания» установлен в положение «Режим 2» (Стр. 38).«Нет сигн. Выкл» установлено в положение «Включить» (Стр. 31).«Нет опер. Выкл» установлено в положение «3 ч.» (Стр. 32). •

Позволяет Вам запрограммировать телевизор на

автоматический переход в режим ожидания.

 Выберите опцию «ВЫКЛ» для отмены таймера отключения.После установки времени автоматически начнется обратный отсчет времени.За пять минут до истечения предварительно установленного времени оставшееся время будет отображаться каждую минуту в нижнем левом углу экрана. 

Телевизор автоматически определяет и сохраняет все

программы, доступные в Вашем регионе. Эта функция

также позволяет выполнять установки канала отдельно для

опций цифровой и аналоговый и изменять установки после

завершения первоначальной автоматической инсталляции.

После выбора на экране опции «да» Вы можете

установить язык и выполнить поиск каналов точно так

же, как и во время первоначальной автоматической

инсталляции. Выполните действия пунктов 2, 4 и 5 на

 Вы не можете изменить установку страны в пункте «Автоинсталляция» в меню «Установка». Если Вам необходимо изменить установку страны, автоматически выполните первоначальную автоматическую инсталляцию после выполнения функции «Сброс» из меню «Установка».Текущая установка страны будет показана на экране. •

Вы можете автоматически или вручную изменять

конфигурацию установок программ DTV.

Воспользуйтесь этим меню для автоматического добавления новых

программ после завершения автоматической инсталляции.

Добавьте новые программы внутри указанного диапазона частот. Введите частоту с помощью цифровых кнопок 0–9.Вы можете выполнить «Ручная поиск» с помощью номера программы только при выборе в установке страны одной из пяти Северных стран. 

Измените различные установки для каждой программы с помощью

кнопок .

DTV 993 Номерпрограммы Стар

EPG Пропуск CH ПропускБлокировкаНазвание программыSIT 3 DTV 994 ✔ ✔ SIT 2 DTV 995 ✔ SIT 1 DTV 999 HD Monosco : Блокировка : CH Пропуск : EPG Пропуск : Сортировка

Воспользуйтесь кнопками a/b для выбора нужной программы.

Нажмите на пульте дистанционного управления

цветную кнопку, соответствующую опции, которую Вам

необходимо изменить. Значок 4 указывает на то, что операция включена. Каждое нажатие этой кнопки будет включать/выключать соответствующую операцию.



Телевизор автоматически перейдет в режим ожидания,

если никакие действия не будут выполняться на протяжении

установленного Вами диапазона времени («30 мин.» или «3

ч.»). За пять минут до переключения телевизора в режим ожидания оставшееся время будет отображаться каждую минуту в нижнем левом углу экрана. •



 Если программа заблокирована, Вы должны будете вводить Ваш PIN-код каждый раз при переключении на эту программу.  Программы со знаком 4 будут пропускаться во время нажатия кнопокк e/f на телевизоре или пульте дистанционного управления.

 Программы со знаком 4 будут пропускаться в электронной программе передач (EPG).  Можно сортировать положение опций программ.Воспользуйтесь кнопками a/b для выбора программы, положение опции которой Вы хотите переместить, а затем нажмите кнопку ENTER. DTV 994 ✔ ✔ SIT 2 DTV 995 ✔ SIT 1 Воспользуйтесь кнопками a/b для ее перемещения в нужное положение, а затем нажмите кнопку ENTER. DTV 994✔ ✔SIT 1DTV 995 ✔ SIT 2 Повторяйте пункты 1 и 2 до тех пор, пока все нужные опции программ не будут сортированы. 1

KRL46V_RU.indd 32 2008/07/09 14:18:38

Каналы, для которых функция «Пропуск» установлена в

положение «ВКЛ», будут пропущены во время пользования

кнопками k/l, даже в случае их выбора во время

просмотра телевизионного изображения.

При подключении к телевизору декодера Вам понадобится

выбрать гнездо «INPUT1» или «INPUT2».

 Заводской стандартной установкой является опция «ВЫКЛ».• Вы можете заблокировать просмотр любого канала.

 См. «Запрет детям» для получения информации об установке PIN-кода.Если параметр «Блокировка» для какого-либо канала установлен в значение «ВКЛ», появится индикация «Запрет детям активизирован.», а изображение и звук канала будут заблокированы.В случае нажатия кнопки 6 во время отображения индикации «Запрет детям активизирован.», появится окно ввода PIN-кода. Ввод правильного PIN-кода временно снимает «Запрет детям» до следующего выключения питания. 

Вы можете свободно сортировать положение каналов.

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками a/b/c/d для выбора

канала, который Вы хотите переместить, а затем

нажмите кнопку ENTER.

Воспользуйтесь кнопками a/b/c/d для его

перемещения в нужное место, а затем нажмите кнопку

Повторяйте действия пунктов 2 и 3 до окончательной

сортировки всех нужных каналов.

Каналы можно удалять по отдельности.

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER.

Воспользуйтесь кнопками a/b/c/d для выбора

канала, который Вы хотите удалить, а затем нажмите

кнопку ENTER. Появится окно с сообщением. Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER для удаления

выбранного канала. Все последующие номера каналов

Повторяйте действия пунктов 2 и 3 до полного удаления

Вы можете автоматически или вручную изменять

конфигурацию установок каналов аналогового телевидения.

Воспользуйтесь этим меню для автоматического добавления

новых каналов после выполнения автоматической

инсталляции. Запуск поиска каналов после выбора системы цветного телевидения и системы звука. 

Воспользуйтесь этим меню для установки вручную

аналоговых телевизионных каналов.

После выбора на экране опции «да» воспользуйтесь

кнопками a/b/c/d для выбор канала, который Вы

хотите установить, а затем нажмите кнопку ENTER.

Вы можете отрегулировать нужное значение частоты.

 Выполните настройку, руководствуясь для справки фоновым изображением.Вместо использования кнопок c/d для регулировки частоты, Вы можете установить ее, введя значение частоты с помощью цифровых кнопок 0–9. 

179,25 MHz: Нажмите кнопки ssss.

Выберите оптимальную систему цветного изображения для

приема сигнала («Авто», «PAL», «SECAM»).

Выберите оптимальную систему звука (Системы

трансляции) для приема сигнала («B/G», «D/K», «I», «L/L’»).

Если телевизионный канал транслирует свое сетевое

название, «Автоинсталляция» обнаруживает эту

информацию и назначает ему название. Несмотря на это,

Вы можете изменять названия каналов по отдельности.

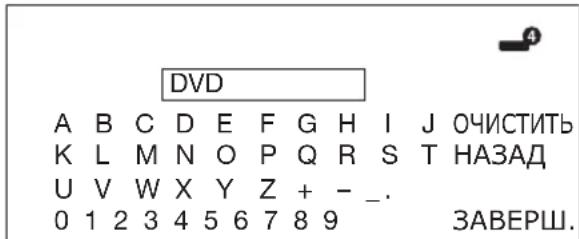

Воспользуйтесь кнопками a/b/c/d для выбора

каждого символа нового названия канала, а затем

нажмите кнопку ENTER.

Повторяйте действие приведенного выше пункта 1 до

тех пор, пока название не будет полностью указано.

 Название может содержать пять знаков или менее.Если название канала содержит менее пяти знаков, выберите опцию «ЗАВЕРШ.» для установки названия канала. 1

 Эта функция позволяет Вам использовать PIN-код для предотвращения случайного изменения некоторых настроек.  Введите четырехзначный пароль для использования функции «Запрет детям». Введите в качестве PIN-кода четырехзначное число с

помощью цифровых кнопок 0–9.

Для подтверждения введите то же четырехзначное

число, что и в пункте 1. На экране появится сообщение «Пожалуйста, введите новый пароль.».  Для просмотра заблокированного канала необходимо ввести PIN-код (См. стр. 32 и 33 относительно блокировки каналов в режиме DTV и ATV). При выборе заблокированного канала появится запрос на ввод PIN-кода. Нажмите кнопку 6 для отображения окна ввода PIN-кода.  Позволяет переустановить PIN-код.    Данная функция позволяет ограничивать доступ к программам DTV. Она предотвращает просмотр детьми сцен насилия или сексуального характера, которые могут быть вредны для них.  Категории «Всеобщий просмотр» и «С разрешения родителей» используются только в Франции.Обратитесь к стр. 46 для получения информации о категориях. 1

 Вы можете выбрать язык экранной индикации в меню «Установка». Выберите один из 22 языков (Чешский, датский, голландский, английский, эстонский, финский, французский, немецкий, греческий, венгерский, итальянский, латвийский, литовский, норвежский, польский, португальский, русский, словацкий, словенский, испанский, шведский, турецкий). 

 Установка отображения до двух избранных языков субтитров (включая субтитры для людей с нарушениями слуха) в случае, если субтитры доступны.  Если программа не содержит информации о субтитрах, они не будут отображаться. •

 Установка до трех избранных языков мультиплексного звука в случае, если эти языки звука доступны. 

 Во время каждого нажатия кнопки t на пульте дистанционного управления, язык звука будет изменяться. E

 Эта функция позволяет Вам блокировать кнопки на телевизоре или пульте дистанционного управления для запрета изменения детьми канала или громкости.  Вы не можете одновременно установить обе опции «Блокировка управления ДП» и «Блокировка управления кнопками».  Нажмите кнопку  на телевизоре и установите опию в положение «ВЫКЛ» для отмены функции «Блокировка управления ДП». Нажмите кнопку h на пульте дистанционного управления и установите опию в положение «ВЫКЛ» для отмены функции «Блокировка управления кнопками».Для получения более подробной информации по работе с меню обратитесь к стр. 29 при помощи кнопки h на телевизоре. •

 При каждом нажатии кнопки [ на пульте дистанционного управления субтитры будут изменяться. E

  Снять блокировку кнопок. Блокировка всех кнопок на пульте дистанционного управления. Блокировка кнопок на телевизоре за исключением выключателя питания. 



2-ой язык • • • • • •

(Для польз.с нарушениями слуха)



 Субтитры для зрителей с нарушениями слуха имеют приоритет над каждой из установок языка субтитров (Например: «1-ый язык», «2-ой язык» и т.п.). 

Функция «WSS» обеспечивает автоматическое

переключение в режим 4:3, что позволяет Вам выбирать

режимы «4:3» и «ШИРОКИЙ».



Функция «WSS» позволяет телевизору выполнять

автоматическое переключение между разными размерами

 Если подходящий размер изображения не устанавливается, попробуйте выбрать  (РАЗМЕР ЭКРАНА). Если транслируемый сигнал не содержит информации «WSS», эта функция не будет работать даже в случае, если она включена. 



•  Обычный диапазон, поддерживающий формат изображения 4:3 или 16:9. Широкоформатное изображение без боковых полос. 

Вы можете выбрать формат изображения. Выбор доступных

форматов изображения зависит от типа принимаемого

 Некоторые опции не отображаются в зависимости от типа принимаемого сигнала. •  Сохраняет исходный формат изображения в полноэкранном режиме. Для изображений формата letterbox 14:9. Тонкие полосы появляются с каждой стороны, а также на некоторых программах можно видеть полосы вверху и внизу. В этом режиме изображение растягивается таким образом, чтобы покрыть весь экран. Для сжатых изображений формата 16:9. Для изображений формата letterbox 16:9. В некоторых программах в верхней и нижней частях экрана могут появиться полосы. Для изображений формата letterbox 14:9. В некоторых программах в верхней и нижней частях экрана могут появиться полосы. Показ с увеличенным растром изображения. Обрезаны все края экрана. Показ с уменьшенным растром изображения только в случае приема сигнала 720p. Показ изображения высокой четкости с оптимальной регулировкой. В некоторых программах изображение по краям экрана может быть искажено. Показ изображения с тем же количеством пикселей на экране только в случае приема сигналов 1080i/1080p. 



Обычно, если параметр «WSS» установлен в положение

«ВКЛ» в меню «Установка», оптимальная установка

параметра  (РАЗМЕР ЭКРАНА)

выбирается автоматически для каждого сигнала вещания,

видеомагнитофона или DVD-плеера/ рекордера.

 Даже если Вы выберете желаемую установку  (РАЗМЕР ЭКРАНА) вручную, телевизор может автоматически переключиться на оптимальную установку  (РАЗМЕР ЭКРАНА) в зависимости от принимаемого сигнала, когда опция «WSS» установлена в положение «ВКЛ». •

Нажмите кнопку . Появится меню  (РАЗМЕР ЭКРАНА).В этом меню перечислены опции  (РАЗМЕР ЭКРАНА), которые можно выбрать для текущего типа принимаемого видеосигнала. Нажмите кнопку  или a/b во

время отображения на экране меню 

(РАЗМЕР ЭКРАНА). При переключении опций каждая из них будет немедленно отображаться на экране. При этом нет необходимости нажимать кнопку ENTER. 1



KRL46V_RU.indd 35 2008/07/09 14:18:40Вы можете воспользоваться этим меню для установки перед

записью соответствующего формата изображения для

просмотра телевизионной программы в формате 16:9 на

телевизоре формата 4:3.



Эта функция позволяет автоматически устанавливать

соответствующий формат изображения во время просмотра

сигнала HDMI с помощью гнезд INPUT4, 5 и 6.



 Эта функция должна быть установлена перед началом записи. 

Эта функция служит для настройки расположения

изображения по горизонтали и вертикали.

 Регулировки сохраняются отдельно для каждого источника входного сигнала.В зависимости от типа входного сигнала или установки  (РАЗМЕР ЭКРАНА), установка положения может быть недоступной. •

Функция «DNR» (Digital Noise Reduction = Цифровое

уменьшение шумов) позволяет получить более чистое

изображение («ВЫКЛ», «Высокий», «Низкий»).



Различные источники звука очень часто имеют разный

уровень громкости, например, программа и реклама во

время ее перерывов. Функция автонастройки громкости

уменьшает эту проблему путем компенсации уровней.

Эта функция усиливает речь по сравнению с фоновыми

шумами для повышения разборчивости. Ее не

рекомендуется использовать для музыкальных источников.

При прослушивании музыки по музыкальному каналу Вы

можете выключить телевизор и наслаждаться только звуком.





  Центрирует изображение, перемещая его влево или вправо. Центрирует изображение, перемещая его вверх или вниз.   Воспроизводится как изображение на экране, так и звук. Воспроизводится звук без изображения на экране. 

 Вы можете выбрать формат времени (формат «24Ч» или «AM/PM») для времени часов. 

 Эта функция позволяет показывать время, прошедшее с момента установки опции  (ВЫБОР AV) в положение «ИГРА». 

 Эта функция позволяет отображать информацию о программе, такую как заголовок и эфирное время во время настройки канала.  Данная функция доступна только в случае выбора режима DTV.•  Эта функция позволяет отображать время часов в нижнем правом углу экрана.Четырехзначные числа (например, 0001) отображаются после выбора в установке страны одной из пяти Северных стран. 

 Вы можете отображать информацию о времени, включенную в трансляцию DTV и телетекста.  Пропустите пункт 1 в случае приема сигналов DTV.Выберите телевизионный канал (Информация о времени будет принята автоматически).Нажмите кнопку p. На экране телевизора появится индикация канала.Нажмите кнопку p еще раз в течение нескольких секунд, на протяжении которых на экране отображается индикация канала. Эта информация появится на несколько секунд в нижнем правом углу экрана.Даже в случае переключения телевизионного канала Вы все равно сможете просматривать информацию о времени, выполняя действия пунктов 2 и 3, приведенных выше.    В случае успешного приема информация о времени будет появляться в верхнем правом углу экрана при нажатии кнопки h. *

Субтитры Телетекст Выкл:Новая информацияPAL INICAM СТЕРЕО ATV

 Вы можете вывести информацию о канале, нажав кнопку p на пульте дистанционного управления.   Индикация времени часов. Индикация времени часов с 30-ти минутными интервалами. Скрытие времени часов. В случае подключения к телевизору игровой консоли прошедшее время будет отображаться в нижнем левом углу экрана через 30-минутные интервалы после установки опции  (ВЫБОР AV) в положение «ИГРА». Скрытие времени. Субтитры ENG 1/3:Новая информацияАудио (ENG) СТЕРЕО:Видео 1080i: DTV

Для установки типа сигнала внешнего оборудования.

 Для получения информации о типе сигнала обратитесь к инструкции по эксплуатации внешнего оборудования.Если тип сигнала установлен в положение «Авто», входное гнездо, к которому подключен кабель, будет выбрано автоматически. •

Вы можете присвоить метку каждому источнику входного

сигнала с описанием пользователя.

Нажмите кнопку  на пульте дистанционного

управления или кнопку b

на телевизоре для выбора

нужного источника входного сигнала.

Перейдите к пункту «HOME MENU» > «Установка» >

«Маркировка входного сигн».

Воспользуйтесь кнопками a/b/c/d для выбора

каждого символа нового названия источника входного

сигнала, а затем нажмите кнопку ENTER.

A НАЗАДОЧИСТИТЬЗАВЕРШ.

Повторяйте операцию до тех пор, пока метка не будет

 Метка может содержать шесть символов или менее.Если Вы хотите установить метку источника входного сигнала длиной менее шести символов, выберите опцию «ЗАВЕРШ.» для установки названия.Вы не можете изменять метки, если источником входного сигнала является «ТВ». 1

Эта установка позволяет пропускать входной сигнал SCART,

HDMI или RGB при выбора источника входного сигнала.

INPUT1 (SCART)INPUT2 (SCART)INPUT4 (HDMI)INPUT5 (HDMI)INPUT6 (HDMI)INPUT7 (RGB) да



Вы можете изменить цветовую систему на одну из

совместимых с изображением на экране.

 Заводской стандартной установкой является опция «Авто».Если выбрано значение «Авто», цветовая система для каждого канала настраивается автоматически. Если изображение не отображается должным образом, выберите другую цветовую систему (например, «PAL», «SECAM»). 

Вы можете сократить время запуска после включения

питания при помощи пульта дистанционного управления.

 Y/C, CVBS, RGBY/C, CVBS, RGB Авто, S-Video, VIDEO   Телевизор быстро запускается из режима ожидания. В режиме ожидания потребляемая мощность составляет 30 Вт или более. В режиме ожидания потребление энергии будет низким. 

Входные разъемы ПК являются DDC1/2B-совместимыми.

Для получения списка сигналов ПК, совместимых с телевизором,

При использовании некоторых компьютеров Macintosh может

понадобиться адаптер для Macintosh.

При подключении к ПК, тип входного сигнала определяется

автоматически, за исключением сигналов 1 024 g 768 и 1 360 g

768. Обратитесь к разделу 

Обратитесь к стр. 35 для получения информации по AV-сигналам

Вы можете выбрать формат изображения.

Нажмите кнопку .

Появится меню  (РАЗМЕР ЭКРАНА).

Воспользуйтесь кнопками  или a/b

для выбора нужной опции меню.

Подключите ПК перед выполнением регулировок.

Доступные форматы изображения могут изменяться в

зависимости от типа входного сигнала.

 Изображение заполняет весь экран.

 Для изображений формата letterbox 14:9. В

некоторых программах в верхней и нижней частях экрана

могут появиться полосы.

 Сохраняет исходный формат изображения в

полноэкранном режиме.

 Отображает на экране изображение с тем же

количеством пикселей.

Стереофонический кабель с

минигнездом Ø 3,5 мм

Сертифицированный кабель HDMI

Кабель DVI/HDMI RGB-кабель

Стереофонический кабель с

минигнездом Ø 3,5 мм

Переходной кабель DVI/ RGB

Стереофонический кабель с

минигнездом Ø 3,5 мм

KRL46V_RU.indd 39 2008/07/09 14:18:43

Воспользуйтесь кнопками a/b для выбора нужной

Воспользуйтесь кнопками c/d для регулировки опции

 Вы сможете выбрать только опцию «Вход. сигнал» в меню «Установка» в случае приема одного из двух входных сигналов, перечисленных выше. •

1024 x 7681360 x 768 (Пример) 

 Для переустановки всех опций регулировки к предустановленным заводским значениям воспользуйтесь кнопками a/b для выбора опции «Сброс», а затем нажмите кнопку ENTER.Опции «Часы» и «Фаза» в меню «Точная Sync.» могут быть отрегулированы только в случае приема аналоговых сигналов через гнездо INPUT7. 

Для правильного отображения некоторых типов входного

сигнала может потребоваться ручная регистрация.

Пары входных сигналов (разрешений) в приведенном

ниже списке неразличимы при приеме. В таких случаях

правильный сигнал необходимо устанавливать вручную.

После установки один раз он будет отображаться в случае

повторного получения такого же сигнала (разрешения).

 При удачном завершении функция «Авто Sync» появится сообщение «Авто Sync успешно завершена.». Если оно не появится, это означает, что функция «Авто Sync» не выполнена.Функция «Авто Sync» может быть не выполнена даже в случае отображения сообщения «Авто Sync успешно завершена.»Функция «Авто Sync» может быть не завершена, если изображение ПК имеет низкое разрешение, непрозрачные (черные) края, или было перемещено во время выполнения функции «Авто Sync».Не забудьте подключить компьютер к телевизору и включить его перед началом выполнения функции «Авто Sync».Функция «Авто Sync» может быть выполнена только в случае приема аналоговых сигналов через гнездо INPUT7. 

Как правило, Вы можете легко отрегулировать изображение

нужным образом для изменения положения изображения

при помощи функции «Авто Sync». Однако, в некоторых

случаях для получения наилучшего изображения

необходима ручная настройка.

Эта функция позволяет автоматически установить

наилучшие возможные параметры экрана в случае

соединения аналоговых гнезд телевизора и ПК при помощи

продаваемого отдельно переходного кабеля DVI/RGB, и т.п.  Центрирует изображение, перемещая его влево или вправо. Центрирует изображение, перемещая его вверх или вниз. Регулирует мерцающее изображение с вертикальными полосами. Регулирует изображение, если символы имеет низкую контрастность или если изображение мерцает. 



Установите параметры передачи данных через гнездо RS-

232C на ПК в соответствии с условиями передачи данных

телевизора. Телевизор имеет следующие параметры

передачи данных: 9 600 бит/с 

 8 битов Нет 1 бит   Нет



Пошлите управляющие команды с ПК через разъем RS-

Телевизор выполнит принятую команду и пошлет ПК

Не посылайте несколько команд одновременно. Перед

отправкой следующей команды подождите, пока ПК не

получит подтверждения о выполнении команды.

Перед началом работы убедитесь в пересылке символа «A»

вместе с символом возврата каретки, а также убедитесь, что

возвращается значение «ERR».

 После установки программы телевизором можно управлять с ПК через гнездо RS-232C. Можно выбирать входной сигнал (ПК/видео), регулировать громкость и выполнять различные другие регулировки и установки, что делает возможным автоматическое запрограммированное воспроизведение.Используйте последовательный управляющий кабель RS-232C перекрестного типа (продается отдельно) для этих подключений.  Эта процедура должна выполняться человеком, имеющим навыки использования ПК. •

Введите значения параметра, начиная слева, и заполните

пробелами остальное (Параметр обязательно должен

состоять из четырех знаков).

Если введенный параметр выходит за пределы диапазона

настройки, вернется значение «ERR» (Обратитесь к разделу

«Формат кода ответа»).

Если для некоторых команд введен знак «?», в ответ будет

послано значение, установленное на данный момент.

После пересылки кода возврата (0DH) не забудьте также

послать код перехода на новую строку (0AH).

Четырехзначная команда: Команда. Текст, состоящий из

Четырехзначный параметр: Параметр 0–9, пробел, ?

 Последовательный управляющий кабель RS-232C (перекрестного типа)Восемь кодов формата ASCII eCRЧетырехзначная командаЧетырехзначный параметрКод возвратаОбычный ответСообщение об ошибке (ошибка при передаче данных или неправильная команда)Код возврата (0DH)Код возврата (0DH) KRL46V_RU.indd 41 2008/07/09 14:18:45

Данный телевизор имеет ограниченную совместимость с ПК,

поэтому надлежащая работа может гарантироваться только при

условии, если видеокарта в точности соответствует стандарту

VESA 60 Гц. Любые отличия от этого стандарта приведут к

искажениям изображения.

• ОПЦИЯ РЕГУЛИРОВКИ КОМАНДА ПАРАМЕТР СОДЕРЖАНИЕ РЕГУЛИРОВКИУСТАНОВКА ПИТАНИЯ P O W R 0 _ _ _ ПИТАНИЕ ВЫКЛВЫБОР ВВОДА A I T G D _ _ _ _ ПЕРЕКЛЮЧЕНИЕ ВХОДНОГО СИГНАЛА (ПЕРЕКЛЮЧЕНИЕ)I T V D _ _ _ _ ТВ (КАНАЛ ФИКСИРОВАН)I D T V _ _ _ _ DTV (КАНАЛ ФИКСИРОВАН)I A V D * _ _ _ INPUT1–8 (1–8)КАНАЛ D C C H * * _ _ ПРЯМОЙ КАНАЛ ТВ (1–99)C H U P _ _ _ _ УВЕЛИЧЕНИЕ НОМЕРА КАНАЛАC H D W _ _ _ _ УМЕНЬШЕНИЕ НОМЕРА КАНАЛАD T V D * * * _ПРЯМОЙ КАНАЛ DTV (1–999)D T U P _ _ _ _ УВЕЛИЧЕНИЕ НОМЕРА КАНАЛА DTV D T D W _ _ _ _ УМЕНЬШЕНИЕ НОМЕРА КАНАЛА DTV ВЫБОР ВВОДА B I N P 1 0 _ _ _ INPUT1 (Y/C)I N P 1 1 _ _ _ INPUT1 (CVBS)I N P 1 2 _ _ _ INPUT1 (RGB)I N P 2 0 _ _ _ INPUT2 (Y/C)I N P 2 1 _ _ _ INPUT2 (CVBS)I N P 2 2 _ _ _ INPUT2 (RGB)I N P 3 0 _ _ _ INPUT3I N P 3 1 _ _ _ INPUT3 (S-VIDEO)I N P 3 2 _ _ _ INPUT3 (VIDEO)ВЫБОР AV A V M D 0 _ _ _ ПЕРЕКЛЮЧЕНИЕA V M D 1 _ _ _ СТАНДАРТA V M D 2 _ _ _ КИНОФИЛЬМA V M D 3 _ _ _ ИГРАA V M D 4 _ _ _ ПОЛЬЗОВАТЕЛЬA V M D 5 _ _ _ ДИНАМИЧНЫЙ (Фиксирован.)A V M D 6 _ _ _ ДИНАМИЧНЫЙA V M D 7 _ _ _ ПКA V M D 8 _ _ _ x.v.ColourA V M D ? ? ? ? 1–8ГРОМКОСТЬ V O L M * * _ _ ГРОМКОСТЬ (0–60)ОПЦИЯ РЕГУЛИРОВКИ КОМАНДА ПАРАМЕТР СОДЕРЖАНИЕ РЕГУЛИРОВКИПОЛОЖЕНИЕ H P O S * * * _ ПОЛОЖЕНИЕ ПО ГОРИЗОНТАЛИ (AV/ПК)V P O S * * * _ ПОЛОЖЕНИЕ ПО ВЕРТИКАЛИ (AV/ПК)C L C K * * * _ ЧАСЫ (0–180)P H S E * * _ _ ФАЗА (0–40)РАЗМЕР ЭКРАНА W I D E 0 _ _ _ ПЕРЕКЛЮЧЕНИЕ (AV)W I D E 1 _ _ _ 4:3 (AV)W I D E 2 _ _ _ КИНОЭКРАН 14:9 (AV)W I D E 3 _ _ _ ШИРОКИЙ (AV)W I D E 4 _ _ _ ПОЛНЫЙ (AV)W I D E 5 _ _ _ МАСШТАБИРОВАНИЕ (AV)W I D E 6 _ _ _ КИНОЭКРАН (AV)W I D E 7 _ _ _ 4:3 (ПК)W I D E 8 _ _ _ КИНОЭКРАН (ПК)W I D E 9 _ _ _ ПОЛНЫЙ (ПК)W I D E 1 0 _ _ ПОТОЧЕЧНО (AV/ПК)W I D E 1 1 _ _ УМЕНЬШЕНИЕ РАСТРА (AV)ПРИГЛУШЕНИЕ ЗВУКА M U T E 0 _ _ _ ПЕРЕКЛЮЧЕНИЕM U T E 1 _ _ _ ПРИГЛУШЕНИЕ ЗВУКА ВКЛM U T E 2 _ _ _ ПРИГЛУШЕНИЕ ЗВУКА ВЫКЛОКРУЖАЮЩИЙ ЗВУК A C S U 0 _ _ _ ОКРУЖАЮЩИЙ ЗВУК (ПЕРЕКЛЮЧЕНИЕ)A C S U 1 _ _ _ ОКРУЖАЮЩИЙ ЗВУК ВКЛA C S U 2 _ _ _ ОКРУЖАЮЩИЙ ЗВУК ВЫКЛИЗМЕНЕНИЕ ЗВУКА A C H A _ _ _ _ ПЕРЕКЛЮЧЕНИЕТАЙМЕР ОТКЛЮЧЕНИЯ O F T M 0 _ _ _ ВЫКЛЮЧЕНОO F T M 1 _ _ _ ТАЙМЕР ОТКЛЮЧЕНИЯ 30 МИНO F T M 2 _ _ _ ТАЙМЕР ОТКЛЮЧЕНИЯ 1 ЧАСO F T M 3 _ _ _ ТАЙМЕР ОТКЛЮЧЕНИЯ 1 ЧАС 30 МИНO F T M 4 _ _ _ ТАЙМЕР ОТКЛЮЧЕНИЯ 2 ЧАСАO F T M 5 _ _ _ ТАЙМЕР ОТКЛЮЧЕНИЯ 2 ЧАСА 30 МИНТЕКСТ T E X T 0 _ _ _ ТЕКСТ ВЫКЛT E X T 1 _ _ _ ТЕКСТ ВКЛ (ПЕРЕКЛЮЧЕНИЕ)D C P G * * * _ ПРЯМОЙ ПЕРЕХОД К СТРАНИЦЕ (100–899) 

VGA, SVGA, XGA, WXGA, SXGA и SXGA+ являются

зарегистрированными торговыми марками International

Business Machines Corporation.

KRL46V_RU.indd 42 2008/07/09 14:18:46

  Не включается питание.• Проверьте, нажали ли Вы кнопку a  на пульте дистанционного управления.

Если индикатор на телевизоре высвечивается красным цветом, нажмите кнопку a . Не отсоединился ли шнур питания переменного тока?Проверьте, нажата ли кнопка a на телевизоре. •

Телевизор не реагирует на нажатия кнопок.• Внешние помехи, такие как удар молнии, статическое электричество, и т.п. могут привести к нарушению нормальной работы аппарата. В этом случае попробуйте воспользоваться телевизором после выключения и включения питания или отсоедините шнур питания переменного тока от сетевой розетки и подключите его снова через одну или две минуты. • Пульт дистанционного управления не работает. • Установлены ли батарейки с соблюдением полярности (e, f)?Батарейки разрядились? (Замените батарейки новыми).Возможно, Вы используете пульт при ярком или флуоресцентном освещении?Не попадает ли на датчик дистанционного управления свет от лампы дневного света? •

• Изображение обрезано.• Правильно ли установлено положение изображения?Правильно ли настроены параметры изображения ( [РАЗМЕР ЭКРАНА]), например, формат экрана? (Стр. 35 и 39) •

• Странный цвет, слишком светлый цвет или слишком темный цвет, или же рассогласование цветов.• Отрегулируйте оттенок изображения.Возможно, помещение слишком ярко освещено? В помещениях со слишком ярким освещением изображение может выглядеть темным.Проверьте правильность настройки «Цветовая система» (Стр. 33 и 38). •

Питание неожиданно отключается.• Повысилась температура внутри аппарата. Удалите предметы, закрывающие вентиляционные отверстия или выполните чистку.Не установлен ли «Таймер отключения»? Выберите опцию «ВЫКЛ» в меню «Таймер отключения» (Стр. 32). Включена ли функция «Нет сигн. Выкл» или «Экология»? •

Нет изображения.• Правильно ли выполнены подключения к внешнему оборудованию? (Стр. 21–23) Правильно ли выбран тип входного сигнала после подключения? (Стр. 38)Правильно ли выбран источник входного сигнала? (Стр. 16)Возможно, поступает несовместимый сигнал? (Стр. 42)Правильно ли настроено изображение? (Стр. 30–31)Правильно ли подсоединена антенна? (Стр. 14)Находится ли опция «Только звук» в положении «Вкл»? (Стр. 36) •

• Нет звука.• Не слишком ли низкий уровень громкости?Убедитесь, что наушники не подключены.Проверьте, нажали ли Вы кнопку e на пульте дистанционного управления. •

• Иногда телевизор издает потрескивающий звук.• Это не является неисправностью. Такое случается, когда корпус слегка расширяется и сжимается вследствие температурных изменений. Это не отражается на эксплуатационных качествах телевизора. •



Если телевизор используется в помещении (например, в комнате, офисе) с низкой температурой, изображение может оставлять следы или выглядеть

слегка замедленным. Это не является неисправностью, и работа телевизора восстановится после того, как температура вернется к нормальной.

Не оставляйте телевизор в жарком или холодном месте. Также не оставляйте телевизор в месте, подверженном воздействию прямого солнечного света или

возле нагревателя, так как это может вызвать повреждение корпуса и привести к неисправностям в работе жидкокристаллического дисплея. Температура хранения: от e5 °C до e35 °C. •





Программное обеспечение, входящее в состав данного изделия, состоит из различных программных компонент, авторские права на которые по отдельности принадлежат компании Pioneer или третьей стороне. 

Авторские права на программные компоненты и различные сопутствующие документы, входящие в состав данного изделия, которые были разработаны

и написаны компанией Pioneer, принадлежат компании Pioneer и защищены Законом об авторском праве, международными соглашениями и другими

соответствующими законами. В данном изделии также используется свободно распространяемое программное обеспечение и программные компоненты,

авторские права на которые принадлежат третьей стороне. Сюда входит программное обеспечение, на которое распространяется действие лицензий GNU General Public License (далее GPL), GNU Lesser General Public License (далее LGPL) или другого лицензионного соглашения. 

Некоторые из открытых источников лицензиаров программного обеспечения требуют, чтобы дистрибьютор предоставил код источника с выполнимыми

компонентами программного обеспечения. GPL и LGPL включают одинаковые требования. Для информации по получению кода источника для открытия

источника программного обеспечения и получения GPL, LGPL и другой информации лицензионного договора, свяжитесь с вашим местным Сервисным центром Pioneer. Мы не имеем возможности отвечать на любые вопросы относительно исходного кода для программного обеспечения с открытым кодом. Исходный код для программных компонент, авторские права на которые принадлежат компании Pioneer, не распространяется.  В состав данного изделия входят следующие программные компоненты с открытым кодом:• linux kernel • modutils • glibc • zlib • libpng 

KRL46V_RU.indd 43 2008/07/09 14:18:46

Перейдите к пункту «HOME MENU» > «Установка» >

Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER. На экране появится сообщение «Сейчас телевизор автоматически перезапустится. ДА?». Воспользуйтесь кнопками c/d для выбора опции

«да», а затем нажмите кнопку ENTER. На экране появится и будет мигать сообщение «Выполняется инициализация...».После завершения перезапуска питание будет выключено, а затем снова включено. Экран вернется к своим первоначальным установкам. Выполняется инициализация...

Отображение отчетов об ошибках и изменениях в установках

Если были выполнены сложные регулировки, после чего

установки невозможно вернуть к нормальным значениям,

Вы можете вернуть установки к стандартным заводским

 Для всех стран, кроме Великобритании и Швеции, для этой функции установлена опция «нет».Телевизор автоматически определяет доступность новой версии программного обеспечения во время нахождения телевизора в режиме ожидания. *



 Следите за тем, чтобы версия программного обеспечения Вашего телевизора была всегда на уровне современных требований. Время от времени фирма Pioneer выпускает новые версии обновленного базового программного обеспечения для телевизора и программного обеспечения для DVB. Автоматический поиск обновлений нового программного обеспечения доступен, когда телевизор находится в режиме ожидания. Не выполнять поиск информации для обновления. Немедленно проверить наличие нового программного обеспечения.  Вы можете выбрать метод обновления. В случае обновления программного обеспечения

появится сообщение о подтверждении «Обнаружена

новая информация для загрузки.». Если телевизор принимает программу обновления, находясь в режиме ожидания, сообщение о подтверждении появится после включения питания. Следуйте инструкциям на экране.

2  Немедленно начать загрузку. Обновление занимает около часа. Во время загрузки Вы не сможете выполнять другие операции.Отменить загрузку нажатием кнопки ENTER на пульте дистанционного управления, когда индикация «Прервать» отображается на экране во время обновления. Начать загрузку автоматически через несколько минут после перехода в режим ожидания. • При обнаружении нового программного обеспечения, Вы можете подтвердить информацию об обновлении и загрузить программное обеспечение из меню «Лист сообщения».  После успешной загрузки телевизором нового программного обеспечения будет обновлено сообщение в списке «Лист сообщения» меню «Информация».Обновление программного обеспечения не будет выполнено, если во время, указанное для загрузки, не будет в наличии нового программного обеспечения. •

Перейдите к пункту «HOME MENU» > «Установка».

Воспользуйтесь кнопками a/b для выбора опции

«Автоинсталляция», «Установка программ», «Запрет

детям» или «Сброс», а затем нажмите кнопку ENTER.

Появится окно ввода PIN-кода.

Нажмите и удерживайте обе кнопки ik и k на

телевизоре одновременно до тех пор, пока на экране не

Вы можете проверить идентификатор телевизора на экране,

чтобы сообщить его службе поддержки.

 Телевизор должен находиться в режиме ожидания для выполнения загрузки. Не выключайте питание с помощью кнопки a на телевизоре.Обновление программного обеспечения может занять некоторое время. •

Панель жидкокристаллического дисплея

Цветовая система видеосигнала PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60

ТВ функции ТВ-Стандарт Аналоговая CCIR (B/G, I, D/K, L/L’)

Цифровая DVB-T (OFDM)

VHF/UHF Каналы E2–E12 (VHF), каналы E21–E69 (UHF), каналы F2–F10, каналы I21–I69, каналы IR A–IR J,

(Цифровые: каналы E5–E69)

CATV Гипердиапазонные, каналы S1–S41

Система телевизионной настройки

Автоматическая предварительная установка 999 каналов: страны, не относящиеся к Северным странам/ 9999

каналов: Северные страны (ATV: 99 каналов), автоматическая маркировка, автоматическая сортировка

Аудио Аналоговая NICAM/A2

Срок службы лампы подсветки 60 000 часов (при установке «Подсветка» в положение по умолчанию)

Углы обзора Г: 176°, В: 176°

UHF/VHF 75 q Тип Din (Аналоговый и Цифровой)

RS-232C 9-штырьковый штекер D-Sub

INPUT1 SCART (Вход AV, вход Y/C, вход RGB, выход ТВ)

INPUT2 SCART (Вход AV/выход монитора, вход Y/C, AV Link, вход RGB)

INPUT3 S-VIDEO (Вход Y/C), Разъем RCA (Вход AV)

INPUT4 HDMI INPUT5 HDMI INPUT6 HDMI, гнездо Ø 3,5 мм

INPUT7 15-штырьковый мини D-sub, гнездо Ø 3,5 мм

INPUT8 COMPONENT IN: Y/P B

), штекер RCA (AUDIO R/L)

DIGITAL AUDIO OUTPUT Оптический разъем SPDIF для Цифровой аудиовыход

C. I. (Общий интерфейс) EN50221, R206001

OUTPUT Разъем RCA (AUDIO R/L)

Наушники Гнездо Ø 3,5 мм (Аудиовыход)

Язык экранной индикации Чешский, датский, голландский, английский, эстонский, финский, французский, немецкий, греческий,

венгерский, итальянский, латвийский, литовский, норвежский, польский, португальский, русский,

словацкий, словенский, испанский, шведский, турецкий

Требования к пиaтанию 220–240 В переменного тока, 50 Гц

Потребляемая мощность 253 Вт (0,5 Вт в режиме ожидания) (Метод IEC60107)

Вес 25,5 кг (Без подставки), 30,5 кг (С подставкой)

В связи с постоянным совершенствованием продукции, фирма Pioneer оставляет за собой право внесения изменений в

дизайн и технические характеристики без предварительного уведомления. Указанные технические характеристики являются

номинальными значениями выпускаемых аппаратов. Характеристики отдельных аппаратов могут несколько отличаться от

Чертежи в масштабе приведены на внутренней стороне задней крышки.

http://www.pioneer.eu). Oзнакомьтесь с преимуществами регистрации в Интернет

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и

Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года, корпорация

Pioneer Europe NV устанавливает условие на следующую продолжительность срока

службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет D3-7-10-6_A_Ru

C M Y CM MY CY CMY K KRL46V_C1C4.pdf 2008/07/04 13:09:26
