РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RANCH FABER

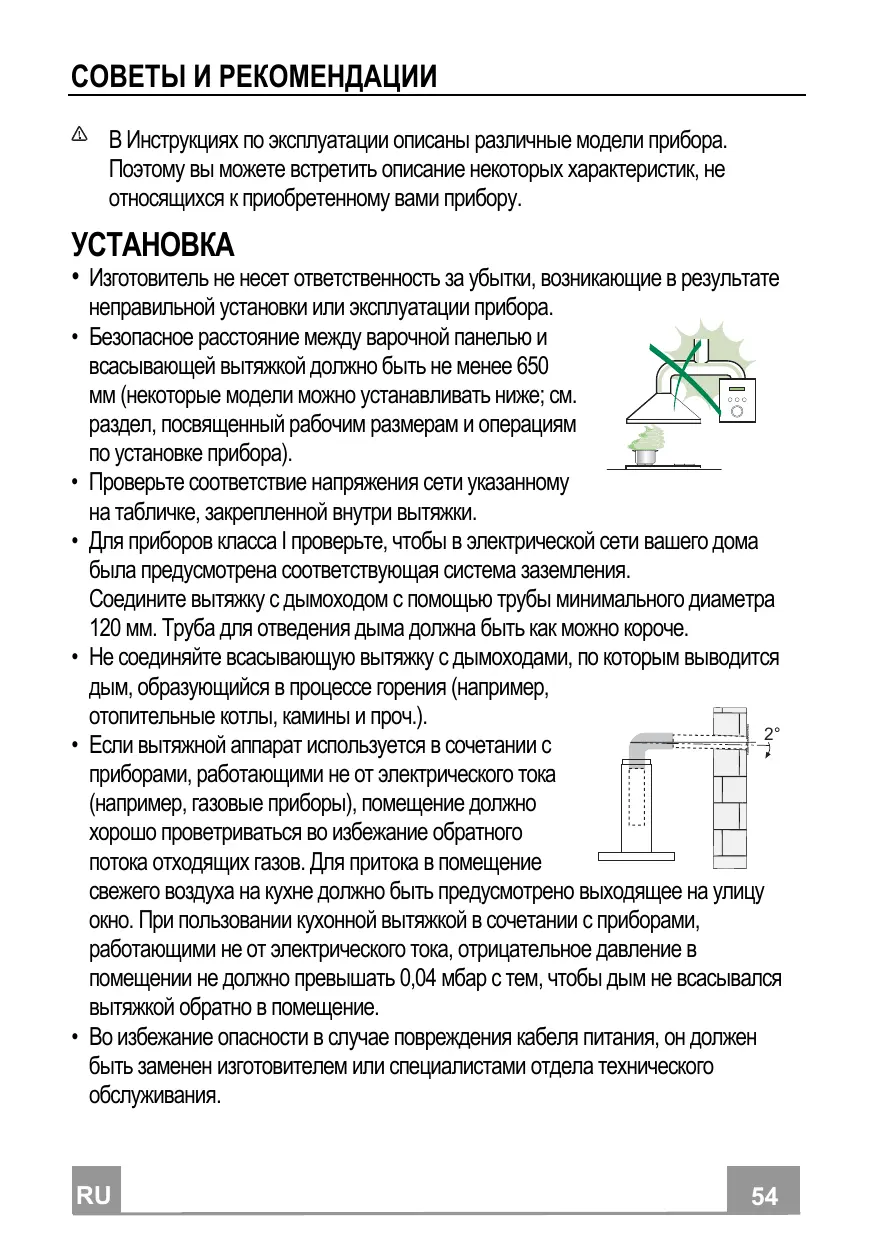

СОВЕТЫ И РЕКОМЕНДАЦИИ В Инструкциях по эксплуатации описаны различные модели прибора. Поэтому вы можете встретить описание некоторых характеристик, не относящихся к приобретенному вами прибору.

• Изготовитель не несет ответственность за убытки, возникающие в результате

неправильной установки или эксплуатации прибора. Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора). Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки. Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления. Соедините вытяжку с дымоходом с помощью трубы минимального диаметра 120 мм. Труба для отведения дыма должна быть как можно короче. Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.). Если вытяжной аппарат используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. Для притока в помещение свежего воздуха на кухне должно быть предусмотрено выходящее на улицу окно. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в помещение. Во избежание опасности в случае повреждения кабеля питания, он должен быть заменен изготовителем или специалистами отдела технического обслуживания.

• Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Соблюдайте все нормативные требования по отведению отработанного воздуха.
• Используйте только винты и метизы, пригодные для установки вытяжки. Предупреждение: использование винтов и зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.
• Соедините вытяжку с сетью питания с помощью двухполюсного выключателя с минимальным разведением контактов 3 мм. ЭКСПЛУАТАЦИЯ

• Всасывающая вытяжка предназначена только для применения в быту для удаления из кухни запахов от готовки.
• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в

• Регулируйте силу пламени таким образом, чтобы оно оставалось под дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите за ее работой: сильно нагретое масло может воспламениться.
• Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.
• Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными способностями, а также не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. Очистку и уход за прибором должен обеспечивать пользователь, такие действия могут выполнять и дети, но только под надзором взрослых.

• “ ВНИМАНИЕ: доступные части вытяжки могут сильно нагреваться во время работы газовых приборов.

• Перед выполнением любой операции по очистке и уходу выключите или отсоедините прибор от электрической сети.
• Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара).
• Жировые фильтры необходимо очищать раз в 2 месяца работы или чаще в случае очень интенсивного использования прибора; жировые фильтры можно мыть в посудомоечной машине.
• Фильтр на активированном угле нельзя мыть и восстанавливать, его следует менять примерно раз в 4 месяца работы или чаще в случае очень интенсивного использования прибора.
• "Опасность возникновения пожара, если очистка прибора не выполняется в соответствии с инструкциями".
• Очищайте вытяжку влажной тряпкой, смоченной в нейтральном жидком моющем веществе. на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повторного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

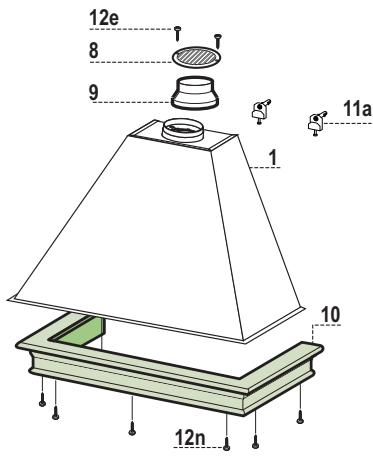

Кол Компоненты прибора 1 Корпус вытяжки в комплекте с устройствами управления,освещением,вентилятором, фильтрами 1 Дымоход 1 Направленная решетка ø 125 мм 1 Переходный фланец ø 150-120 мм 1 Рамка полки 1 Деревянный профиль Об. Кол Компоненты установки 1 Крепежная скоба дымохода 2 Вкладыши 11a 2 Вкладыши SB 12/10 12a 2 Винты 4,2 x 44,4 12e 2 Винты 2,9 12,7 12m 6 Винты 2,9 x 18 12n 7 Винты 3,5 x 16 Кол Документация 1 Руководство по эксплуатации 12m

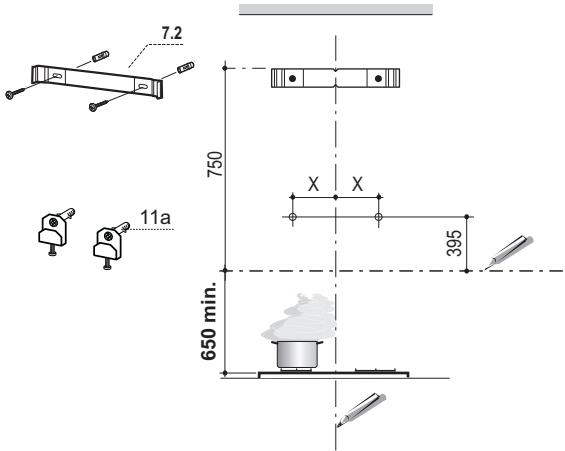

Отверстия в стене крепление скоб

11a Размер вытяжки Отметка X 60 cm 128 mm 90 cm 150 mm 120 cm 175 mm Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предусмотренного для установки вытяжки;
• горизонтальную линию на расстоянии не менее 650 мм над плитой;
• отметить, как показано, точку на расстоянии 395 мм над горизонтальной линией и на отметке X мм (где X = смотри таблицу на чертеже) справа от вертикальной линии.
• Выполнить эту же операцию с противоположенной стороны вертикальной линии и проверить уровень.
• Сделать отверстия ø 12 мм в обозначенных точках.
• Вставить в отверстия вкладыши с винтами и скобу 11a, затянуть винты.

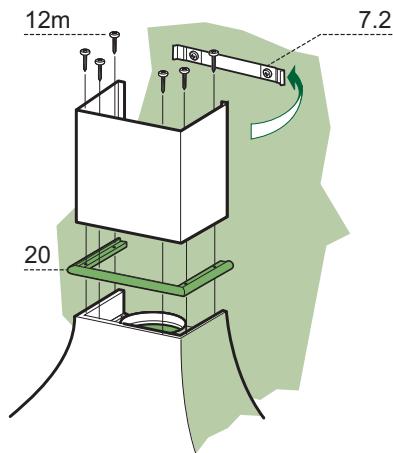

• Приложить, как показано, скобу 7.2 на расстоянии 750 мм над горизонтальной линией, выровнять ее центр (надрезы) по установочной вертикальной линии.
• Обозначить центры отверстий скобы.
• Сделать отверстия ø 8 мм в обозначенных точках.
• Вставить в отверстия вкладыши 11.
• Закрепить скобу входящими в комплект винтами 12a (4,2 x 44,4).

• Слегка развести две боковые кромки, зацепить их за скобу 7.2 и свести до упора.
• Вставить деревянный профиль 20 между корпусом вытяжки и дымоходом.
• Закрепить сверху нижнюю часть дымохода и закрывающую накладку проводов к вытяжке 6 прилагаемыми винтами 12m (2,9 x 18). 12m

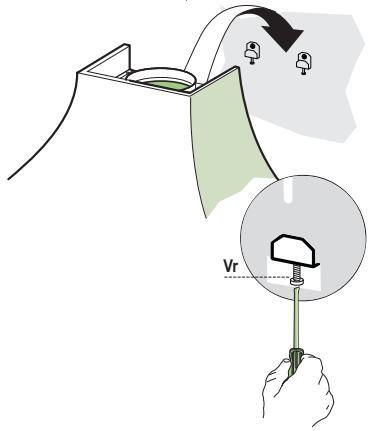

Установка корпуса вытяжки

• Выставить винты Vr в скобах 11a.
• Повесить корпус вытяжки на 2 скобы 11a.
• Вынуть по очереди фильтры, для чего прижать их назад и одновременно потянуть вниз.
• Изнутри корпуса вытяжки подтянуть винты Vr, чтобы выровнять положение прибора.

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ Для установки всасывающей вытяжки соединить ее с выпускной трубой жесткой или гибкой трубкой диаметром 150 или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки.
• Закрепить трубку соответствующими трубными зажимами. Необходимый крепежный материал не входит в комплект.
• Вынуть фильтры от запахов на активном угле.

12e ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Сделать в полке над вытяжкой отверстие ø 125мм.
• Вставить переходный фланец 9 в выходное отверстие в корпусе вытяжки.
• Соединить фланец с выпускным отверстием полки над вытяжкой жесткой или гибкой трубой ø 120 мм.

соответствующими Необходимый для этого материал не входит в комплект

• Закрепить решетку 8 на выпускном отверстии 2 винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от запахов на активном угле.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм.
• Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки

Установка рамки полки

• Приложить рамку для полки к стене 10 над нижним краем корпуса вытяжки и выровнять крепежные отверстия.
• Закрепить рамку снизу прилагаемыми 4 винтами 12n (3,5 x 16).

Освещение Включает и выключает осветительное оборудование

Включает и выключает мотор всасывания

Регулирует рабочую скорость: 1.Минимальная скорость - пригодна для непрерывной смены воздуха при наличии малого количества пара от готовки; отличается бесшумностью работы. 2.Средняя скорость - пригодна для наибольшей части условий эксплуатации благодаря отличному соотношению двух показателей: пропускная способность обработанного воздуха и уровень шума. 3.Максимальная скорость - пригодна для обработки наибольших испарений от готовки даже в течение длительного времени.

Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ

• Такой фильтр можно также мыть в посудомоечной машине. Мыть фильтр необходимо не реже одного раза в 2 месяца или чаще в случае его активного применения.
• Снять фильтр, для чего прижать его к задней стороне узла и одновременно потянуть вниз.
• Помыть фильтр, следя за тем, чтобы он не погнулся, и дать ему просохнуть.
• Поставить фильтр на место так, чтобы ручка находилась с наружной стороны и была видна. Фильтр от запахов (фильтрующая вытяжка) Такой фильтр нельзя мыть и восстанавливать, его следует менять в среднем раз в 4 месяца или даже чаще в случае особо интенсивного использования вытяжки.

ЗАМЕНА УГОЛЬНОГО ФИЛЬТРА НА АКТИВНОМ УГЛЕ

• Вынуть противожировые фильтры.
• Вынуть насыщенные фильтры от запахов на активном угле, как показано на рисунке (А).
• Поставить новые фильтры, как показано на рисунке (В).
• Закрепить противожировые фильтры.

ЗАМЕНА ЛАМПОЧЕК 2 лампы 28-40 Вт

• Вынуть металлические противожировые фильтры.
• Отвинтить лампочки и заменить их на новые с такими же характеристиками.
• Установить металлические противожировые

Напряжение (В) Размер (MM) Код ILCOS

G23 60 (лампа) 220-240 (пускатель) 91 (лампа) 220-240 (пускатель)
