RANCH - Hotte aspirante FABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FABER
Modèle	RANCH
Largeur disponible	60 cm, 90 cm, 120 cm
Alimentation électrique	220-240 V ~ 50/60 Hz
Distance minimale au plan de cuisson	650 mm
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Ampoules (voir tableau des types)
Type d'évacuation	Aspirante ou filtrante (avec filtre à charbon)
Diamètre de sortie d'air	150 mm ou 120 mm (avec réduction)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois environ
Classe électrique	Classe I (mise à la terre requise)
Puissance moteur	Non spécifiée
Niveau sonore	Variable selon vitesse
Poids	Non spécifié

FOIRE AUX QUESTIONS - RANCH FABER

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm. Vérifiez les instructions spécifiques pour les cuisinières à gaz.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Nettoyez-les tous les 2 mois environ, ou plus souvent en cas d'utilisation intensive.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Remplacez-le tous les 4 mois environ, ou plus fréquemment si nécessaire.

Comment remplacer une ampoule défectueuse ?

Retirez d'abord les filtres à graisse. Dévissez l'ampoule défectueuse et remplacez-la par une ampoule de mêmes caractéristiques (référez-vous au tableau des ampoules dans la notice). Remontez les filtres.

Puis-je utiliser la hotte sans filtre à charbon en version filtrante ?

Non, en version filtrante, le filtre à charbon actif est indispensable pour absorber les odeurs. Assurez-vous qu'il est en place et en bon état.

Quel diamètre de conduit d'évacuation utiliser ?

Utilisez un conduit de 150 mm de diamètre. Si nécessaire, utilisez le réducteur fourni pour passer à 120 mm.

La hotte doit-elle être raccordée à la terre ?

Oui, cet appareil est de classe I et nécessite une mise à la terre conforme aux normes électriques en vigueur.

Comment installer la hotte en version aspirante ?

Raccordez la sortie de la hotte à un conduit d'évacuation vers l'extérieur à l'aide d'un tube rigide ou flexible. Retirez les filtres à charbon actif s'ils sont présents.

Que faire si la hotte ne fonctionne pas ?

Vérifiez que l'alimentation électrique est branchée, que le connecteur à l'intérieur de la hotte est bien enfiché, et que les fusibles ou disjoncteurs sont en bon état.

Les enfants peuvent-ils utiliser la hotte ?

Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans sans surveillance. Les enfants ne doivent pas jouer avec l'appareil.

MODE D'EMPLOI RANCH FABER

Manuel d'Instructions

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

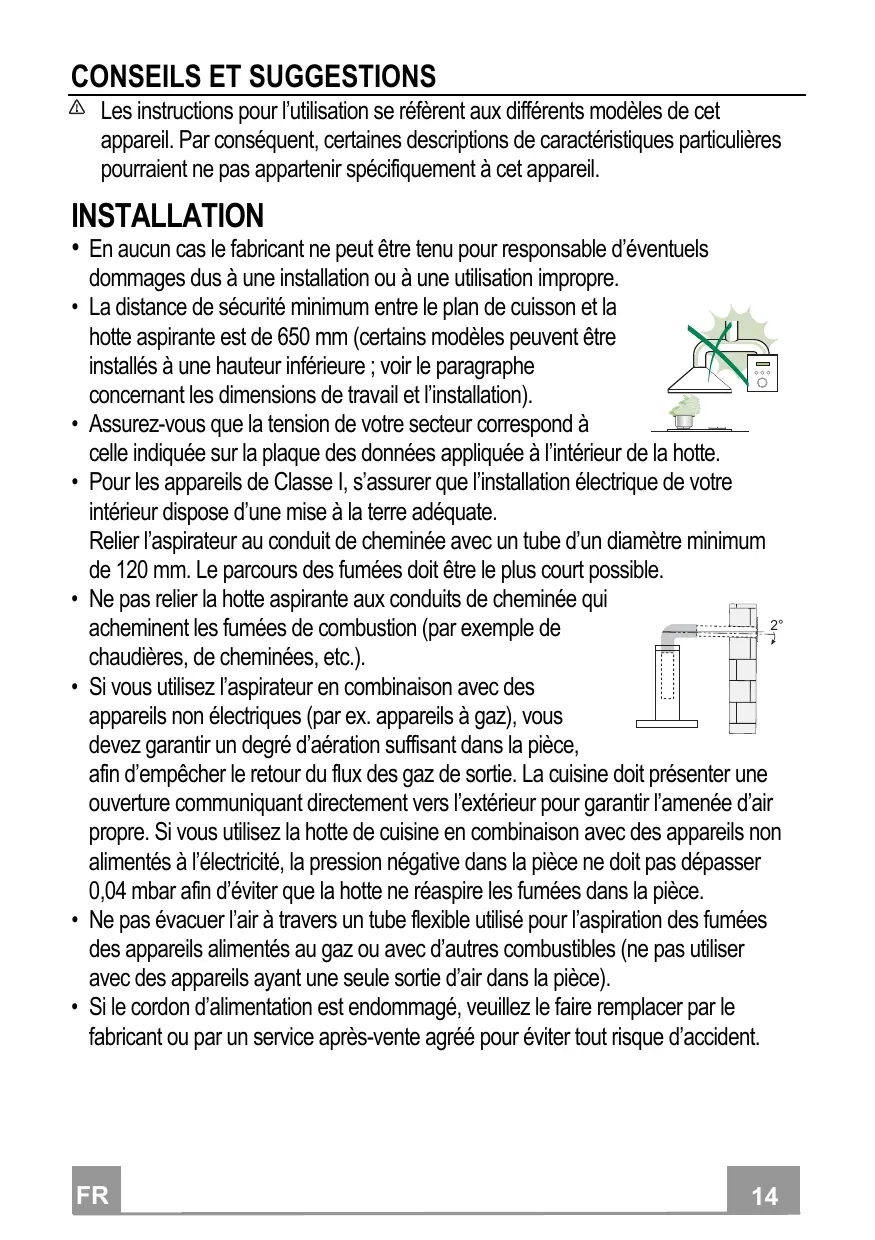

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages eventuels dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adaptée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la piè èce.
• eils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agrée pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.
• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtes.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.
• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaiselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

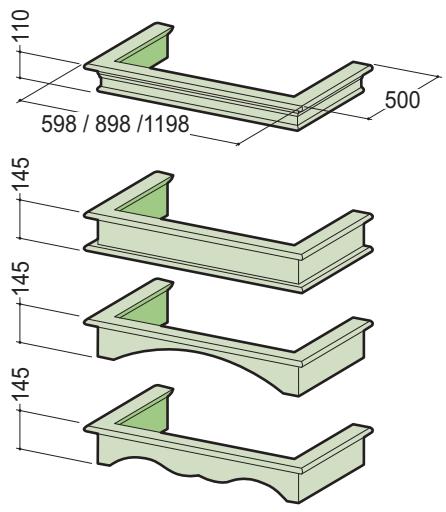

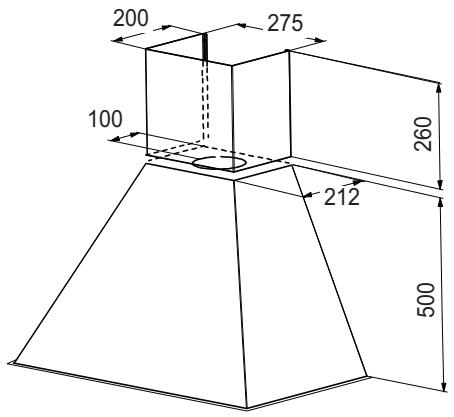

Encombrement

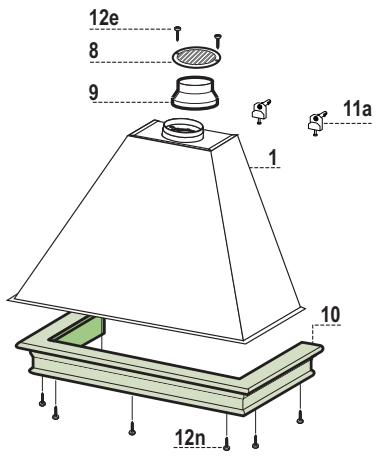

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Comandes,Lumière,Groupe Ventilateur,Filtres
2	1	Cheminée
8	1	Grille orientée Sortie de l'Air
9	1	Flasque de Réduction ø 150-120 mm
10	1	Cadre de la Tablette (si fournie)
20	1	Profilé en bois (si fournie)
Réf.	Q.té	Composants pour l'installation
7.2	1	Brides Fixation Cheminée
11	2	Chevilles
11a	2	Chevilles SB 12/10
12a	2	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 12,7
12m	6	Vis 2,9 x 18
12n	7	Vis 3,5 x 16
	Q.té	Documentation
	1	Manuel d'instructions

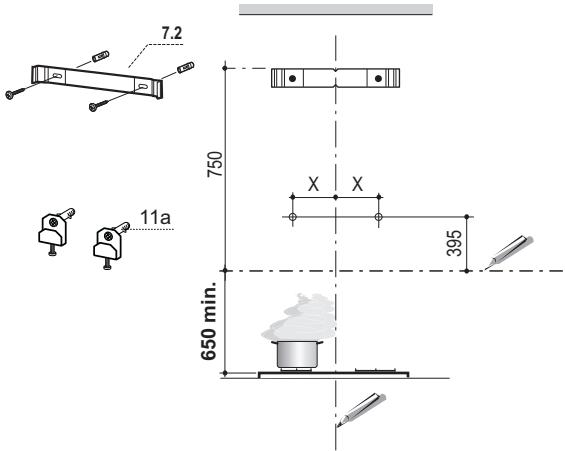

Perçage paroi et fixation brides

Hotte dimension	Quota X
60 cm	128 mm
90 cm	150 mm
120 cm	175 mm

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm minimum au-dessus du plan de cuisson.
• Marquer comme indiqué, un point de référence à X mm (voir X sur dessin en annexe) de la ligne verticale de repère, et 395 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer des trous de 12 mm. en correspondance des points marqués.
• Insérer les chevilles avec bride 11a dans les trous puis visser.
• Poser comme indiqué la bride 7.2 à 750 mm au-dessus de la ligne horizontale, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Percer de 0.8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

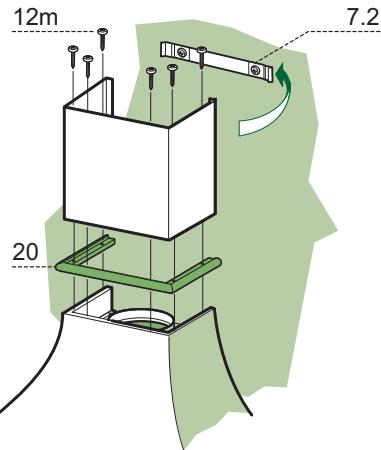

Montage cheminée

• Élargir légèrement les deux bords latéraux, et les accrocher derrière la bride 7.2; refermer jusqu'à la butée.
• Insérer le Profile en bois 20 entre le Corps de la Hotte et la Cheminée.
• Fixer depuis le haut la partie inférieure de la Cheminée et la Baguette au Corps de la Hotte, au moyen de 6 Vis 12m (2,9× 18) fournies avec l'appareil.

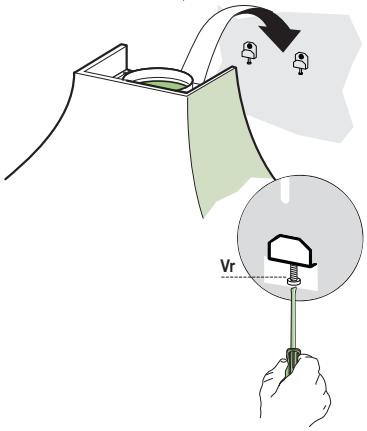

Montage corps hotte

• Régler les deux vis Vr, des brides 11a, en début de course.
• Accrocher le corps de la hotte aux 2 brides 11a.
• Enlever les filtres Anti-graisse, en intervenant sur les poignées spécialement prévues.
• Depuis l'intérieur du corps de la hotte, intervenir sur les vis Vr pour niveler le corps de la hotte.

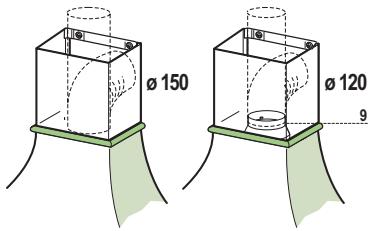

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotter sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage du cadre de la tablette

• Poser le Cadre de la tablette 10 (si fournie) sur le rebord inférieur du Corps de la Hotte, en alignant les trous de fixation.
• Fixer depuis le bas à l'aide de 4 vis M12n (3,5 x 16) fournies avec l'appareil.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

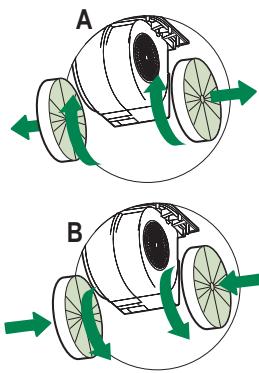

Reemplacement filtre au charbon ACTIF

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter le filtre anti-graisse métallique.

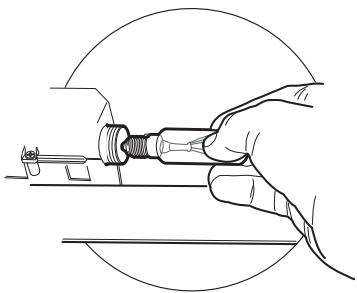

Lampes de 28w-40w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
