РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MX 107C NILFISK

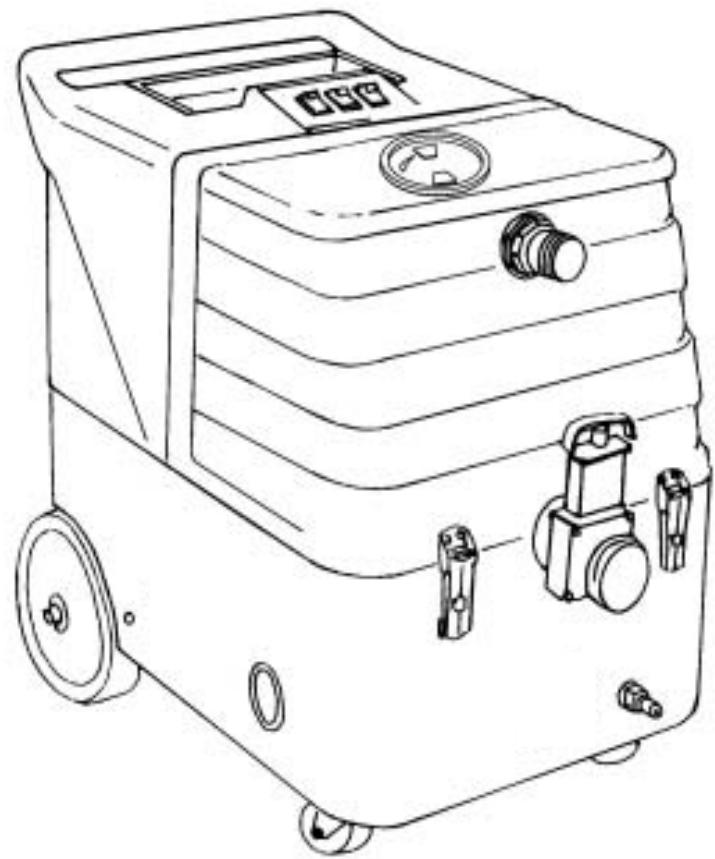

73 X 45.7 X 67.3 cm M X 107 C Э КСТРА К ТО Р

ИНФ О РМ АЦИЯ И Н СТ РУ КЦ И Я Э КС П Л УАТА Ц И И 600101071REVA П РЕДО СТЕРЕЖ ЕН И Е: Н Е И С П ОЛЬЗУЙ ТЕ УСТРО Й СТВО ДО ТЕХ П О Р, П О КА Н Е П РО ЧИ ТАЕТЕ ВС Е РАЗДЕЛЫ ДАН Н О Й И Н СТРУКЦ И И П О ЭКС П ЛУАТАЦ И И

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Данная машина подходит исключительно для коммерческого использования, например, в гостиницах, школах, на заводах, в магазинах или офисах, которые не используются в рамках ведения обычного домашнего При использовании бытовых электроприборов, следует всегда принимать основные меры предосторожности, в том числе: ПРИМЕЧАНИЕ: Перед использованием машины прочтите все инструкции.

Откачанная жидкость может быть опасной из-за своей температуры, давления или химического состава.

Не используйте насосы в сухом режиме дольше нескольких минут. 600101071REVA

Для того, чтобы снизить риск возникновения пожара, поражения электрическим током или получения

• Не оставляйте машину включенной в сеть. Отключайте ее от розетки, если она не используется..
• Отключайте устройство от розетки перед проведением очистки или сервисного обслуживания.
• Перед отключением устройства от сети питания выключите все кнопки управления.
• При желании используйте средства для защиты органов слуха. Измеренный уровень шума модели MX 107 C составляет 79дБ(A).
• Для того, чтобы снизить риск поражения электрическим током, не оставляйте пылесос под дождем или снегом. Храните и используйте устройство в помещении.
• Не допускайте использования пылесоса в качестве игрушки. При эксплуатации пылесоса вблизи детей требуется особое внимание.
• Используйте пылесос только согласно данной инструкции. Используйте только рекомендованные производителем принадлежности.
• Во избежание повреждения мотора используйте противовспенивающее средство каждый раз, когда в резервуаре для отработанной жидкости образовывается пена.
• Проверяйте регулярно шнур питания на предмет повреждений, таких как трещины, признаки износа или повреждение изоляции. При обнаружении повреждения шнур питания следует заменять только на шнур того же типа, что и оригинал. Не используйте пылесос, если повреждены шнур или вилка.
• Во избежание повреждения мотора(-ов) всасывающего агрегата используйте противовспенивающее средство каждый раз при появлении пены.
• Не используйте электрическую розетку на машине в других целях, кроме как управление машиной.
• Если пылесос работает ненадлежащим образом, если Вы его уронили, если он поврежден, был оставлен вне помещения или опущен в воду, следует отвезти пылесос в сервисный центр.
• Не тяните пылесос за шнур, не используйте шнур в качестве рукоятки, не закрывайте дверь, если под дверью находится шнур, и не тяните шнур по острым краям или углам. Не переезжайте шнур пылесосом. Держите шнур подальше от нагретых поверхностей. Для того, чтобы отключить пылесос от сети, следует взяться за вилку, а не за шнур питания.
• Не касайтесь штепселя, шнура или машины мокрыми руками.
• Удлинительные шнуры должны быть 12/3 и не должны быть длиннее 50 футов. Немедленно замените или отключите шнур, если заземляющий штырь поврежден.
• Не помещайте какие-либо предметы во всасывающие и выпускные отверстия. Не пользуйтесь пылесосом при заблокированном всасывающем или выпускном отверстии, освобождайте отверстие от грязи, пуха, волос или прочих материалов, которые могут снизить поток воздуха.
• Не подбирайте то, что горит или дымится, например, сигареты, спички или горячий пепел, а также опасную для здоровья пыль. Нельзя использовать пылесос для сбора воспламеняющихся или горючих жидкостей, таких как бензин, и для очистки таких территорий, где они могут присутствовать.
• При уборке лестниц следует быть особенно осторожным.
• Подключайте только к штепсельным розеткам с надлежащим заземлением.
• Откачанная жидкость может быть опасной из-за своей температуры, давления или химического состава.
• Не эксплуатируйте насос всухую. Если резервуар опустел, выключите насос.

Осторожно распакуйте и проверьте устройство MX 107 C на предмет повреждений при транспортировке. Каждое устройство проходит тестирование и проверку перед отправкой. За любые повреждения при транспортировке отвечает транспортное агентство. Немедленно свяжитесь с транспортным агентством при обнаружении повреждений на упаковке, устройстве или деталях устройства. МОЮЩИЕ СРЕДСТВА: Мы рекомендуем использовать жидкие моющие средства. Порошкообразные средства разрешены для использования, но если не размешать их полностью, они могут скапливаться в насосе, трубопроводе, теплообменнике и/или быстроразъёмных соединениях. На проблемы, связанные с накоплением моющих средств, гарантия не распространяется. Во избежание преждевременного износа насоса, уплотнений и/или других узлов используйте нейтральное чистящее средство с уровнем pH от 6 до 9. На повреждения, связанные с использованием сильных моющих средств, гарантия не распространяется. ОБСЛУЖИВАНИЕ: Для оптимальной работы промывайте машину чистой водой в конце каждого рабочего дня. Минимум раз в месяц промывайте машину специальной смесью для удаления возможного образования накоплений минералов и химических веществ. Моторы всасывающего агрегата и насос не нуждаются в регулярном техобслуживании. Тем не менее, моторы нуждаются в замене щеток после 1000 - 1500 часов работы. Очищайте корпус универсальным моющим средством и защищайте его с помощью полирующего средства для салона автомобиля. Смазывайте колеса, поворотные ролики и быстроразъёмные соединения с помощью универсального силиконового распылителя. ЗАПИШИТЕ И СОХРАНИТЕ СЛЕДУЮЩУЮ ИНФОРМАЦИЮ Серийный номер: __________________ Модель: MX 107 C Дата приобретения:_____________ Запишите название и номер телефона дистрибутора:

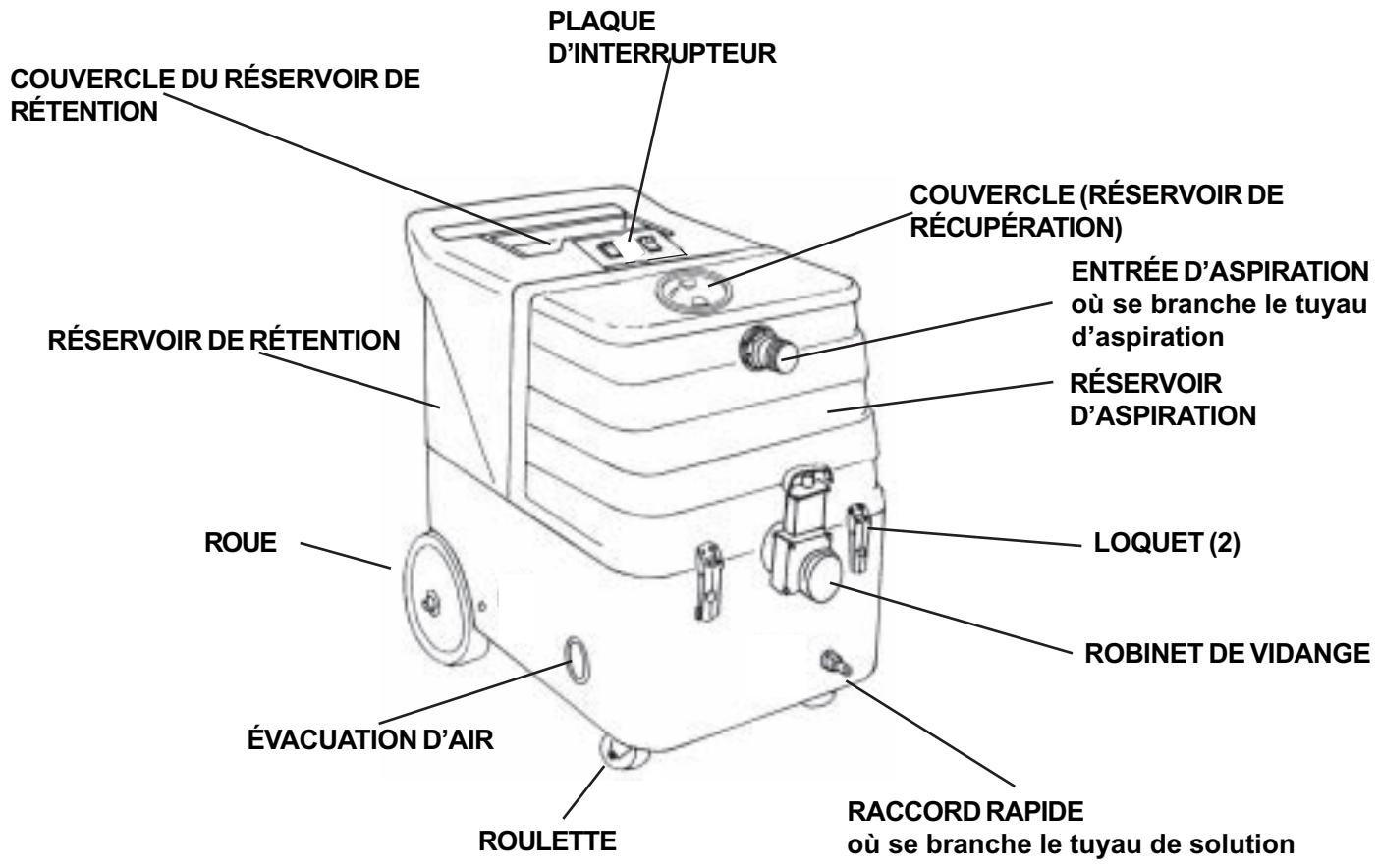

600101071REVA (и не забудьте зарегистрировать вашу гарантию) ЩИТОК ПЕРЕКЛЮЧАТЕЛЕЙ

ПЕРЕКЛЮЧАТЕЛЕЙ КРЫШКА (РЕЗЕРВУАР ДЛЯ ОТРАБОТАННОЙ ЖИДКОСТИ) ВПУСКНОЕ ОТВЕРСТИЕ ВСАСЫВАЮЩЕГО АГРГАТА к которому присоединяется шланг всасывающего

ФИКСАТОР (2) 600101071REVA СПУСКНОЙ КЛАПАН

БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ к которому присоединяется шланг подачи моющего раствора Смотрите рисунки на предыдущей странице ЭКСПЛУАТАЦИЯ

Проверьте чистоту и комплектность устройства, шлангов и чистящих насадок. 2 Наполните резервуар для раствора водой. Использование теплой воды может содействовать эффективности очистки, но не заливайте горячую воду (выше 54°C / 130° F) в резервуар.

Вставьте в розетку сетевой шнур.

Долейте в резервуар жидкий моющий раствор, имеющий уровень pH от 6 до 9. Хорошо все перемешайте. 5 Присоедините шланг распылителя к быстроразъёмному соединению резервуара для раствора, а всасывающий шланг к штуцеру для шланга на резервуаре для отработанной жидкости. Присоедините противоположные концы шлангов к чистящей насадке.

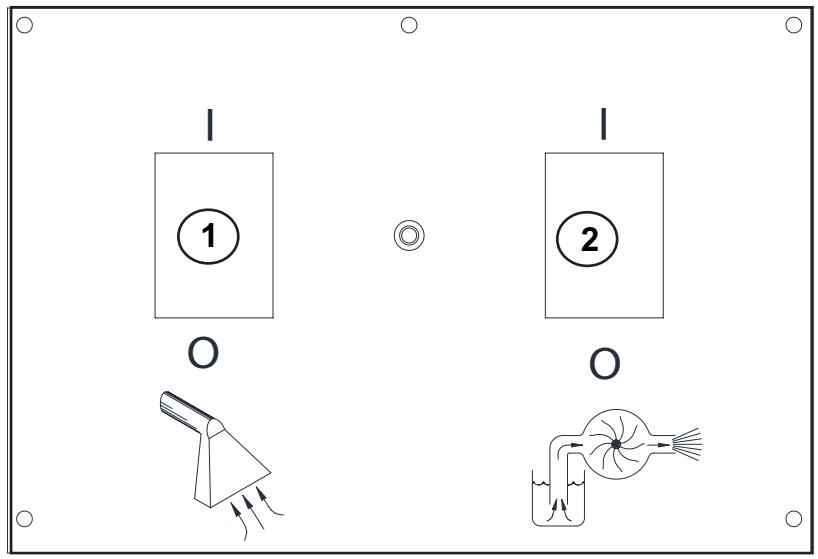

Включите насос (2). Включите всасывающий агрегат (1).

Начните очистку с помощью соответствующих шлангов и насадки. 8 Используйте противовспенивающее средство каждый раз при появлении пены в резервуаре для отработанной жидкости.

Следите за уровнем воды в резервуаре для моющего раствора. Не эксплуатируйте насос всухую. 10 Когда уровень жидкости в резервуаре для моющего раствора уменьшится, выключите насос и всасывающий агрегат, заполните резервуар для моющего раствора, опорожните и очистите резервуар для отработанной жидкости. 11 После завершения работы вылейте всю неиспользованную жидкость из резервуара для моющего раствора и пропустите несколько галлонов чистой воды через систему. Чтобы опорожнить резервуар для отработанной жидкости, поместите ведро или дренажную трубу под задвижку спускного отверстия. ВНИМАНИЕ: Если из выхлопного отверстия всасывающего агрегата выделяется пена или вода, немедленно выключите устройство. ПРЕДОСТЕРЕЖЕНИЕ: во избежание повреждения мотора всасывающего агрегата используйте противовспенивающее средство каждый раз при появлении пены. 600101071REVA ШАРОВОЙ ПОПЛАВКОВЫЙ ОТСЕКАЮЩИЙ КЛАПАН ВСАСЫВАЮЩЕГО АГРЕГАТА Прежде чем приступить к эксплуатации устройства, всегда проверяйте, чтобы фильтр с поплавковым клапаном был чистым, а шарик мог свободно двигаться. Когда резервуар для отработанной жидкости заполнен, шаровой поплавок подымается и перекрывает всасывание, что предотвращает дальнейшее поступление воды в резервуар. Если это произойдет, выключите пылесос и опорожните резервуар для отработанной жидкости. ПРИМЕЧАНИЕ: при появлении пены, или если что-то будет препятствовать поднятию шарового поплавка, поплавок не сможет остановить поток воздуха и резервуар может переполниться. Гарантия не распространяется на повреждение моторов всасывающего агрегата вследствие воздействия воды. 600101071REVA

M X 107 C ЭКСТРАКТОР

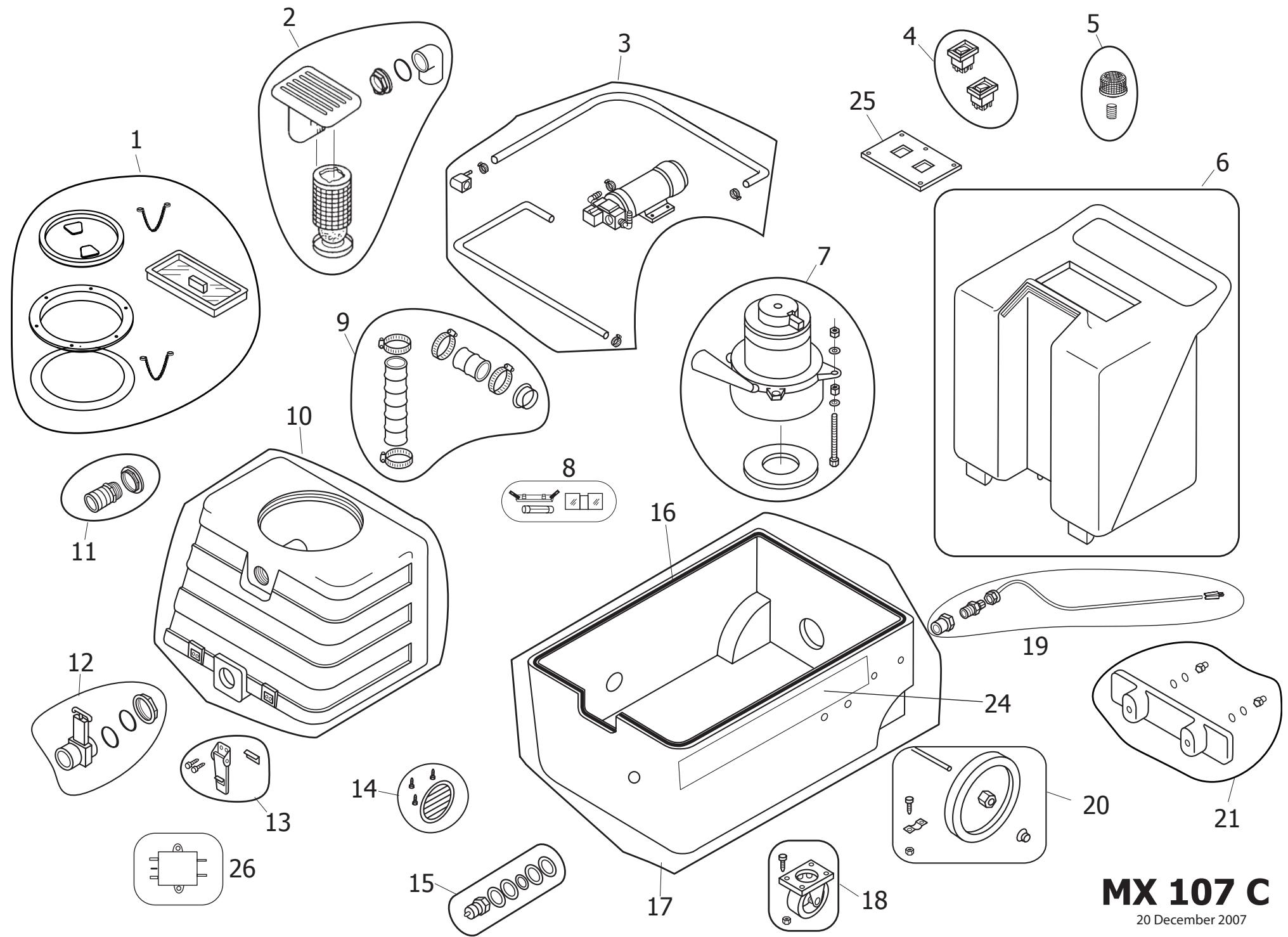

Комплект крышки, всасывающая ёмкость и накопительная ёмкость Комплект шарового поплавка и коллектора Комплект переключателя Комплект фильтра впускного отверстия насоса Накопительная емкость Всасывающий агрегат Комплект предохранителя Шланг всасывающего агрегата, (внутренние шланги) Вакуумный резервуар Впуск всасывающего агрегата Задвижка спускного отверстия Комплект фиксатора Вентиляционная решётка Быстроразъёмное соединение Уплотнение, для базы Комплект роликов Комплект шнура питания, штепсель европ. образца Комплект шнура питания, штепсель англ. образца Комплект колес Механизм наматывания шнура Комплект наклеек Щиток переключателей Фильтр радиопомех 600101071REVA

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ЧИСТКА ВСЕХ ФИЛЬТРОВ ПРОВЕРКА ШНУРА ПИТАНИЯ

ПРОМЫВКА СРЕДСТВОМ ПРОТИВ

ЗАМЕНА ЩЕТОК В МОТОРЕ ВСАСЫВАЮЩЕГО АГРЕГАТА

НЕИСПРАВНОСТЕЙ: ЕСЛИ СЛУЧАЕТСЯ ПРОВЕРЬТЕ ЭТО НЕ РАБОТАЕТ РАСПЫЛИТЕЛЬ НЕ РАБОТАЕТ НАСОС Каждые 1500 часов ВСЕГДА ОТСОЕДИНЯЙТЕ МАШИНУ ОТ СЕТИ ПЕРЕД ОТКЛЮЧЕНИЕМ ИЛИ ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ИЛИ КОМПОНЕНТОВ. Не заполнен резервуар для моющего раствора. Закупорен наконечник распылителя. Насос не работает. Клапан на жестком переходнике не работает Нет питания в насосе. Проверьте переключатель. Проверьте мотор насоса. Заменить при необходимости.

Мусор закупорил чистящий инструмент или всасывающий шланг. Задвижка спускного отверстия полностью не закрыта или повреждены прокладки. Крышка всасывающего агрегата не закрыта или повреждено уплотнение. ОТСУТСТВУЕТ

Нет питания в моторе. Проверьте переключатель. Проверьте мотор всасывающего агрегата. Используется неправильная насадка. Если вам не удает ся выявит ь проблему, обрат итесь к компании, в кот орой вы приобрели MX 107C 600101071REVA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Всасывающий агрегат: Отключение всасывающего

Всасывающий агрегат:

Пожизненная гарантия трехступенчатый шаровой поплавок 7 бар / 100 psi, нуждается в насосе 28 KPA 27,1 кг. 73 X 45.7 X 67.3 см
