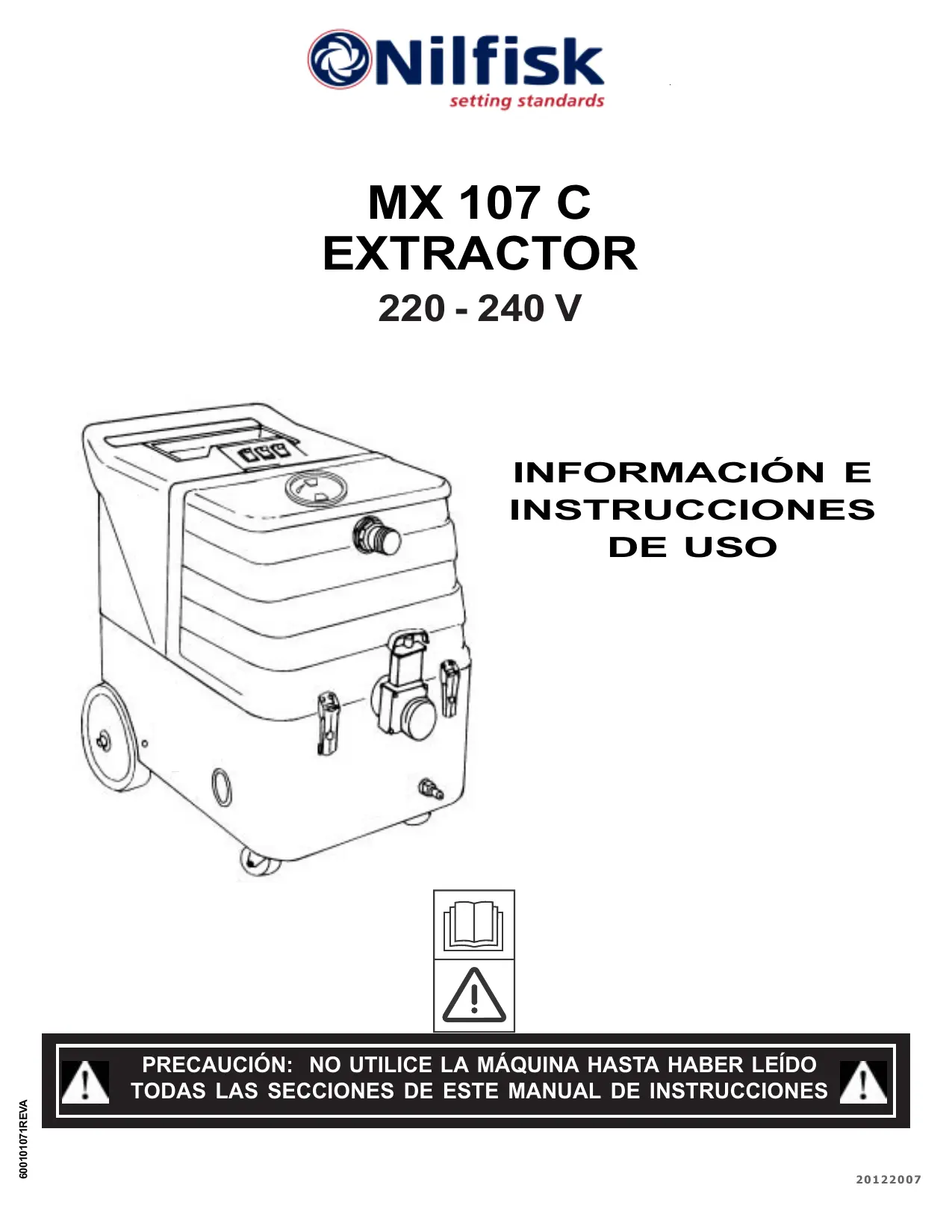

MANUAL DE USUARIO MX 107C NILFISK

INFORMACIÓN E

INSTRUCCIONES DE USO PRECAUCIÓN: NO UTILICE LA MÁQUINA HASTA HABER LEÍDO TODAS LAS SECCIONES DE ESTE MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta máquina es apta únicamente para su uso comercial; por ejemplo, en hoteles, colegios, hospitales, fábricas, tiendas y oficinas, y no para limpieza doméstica habitual. Cuando utilice un aparato eléctrico, se deben repetar unas precauciones básicas, que incluyen las siguientes: NOTA: lea todas y cada una de las instrucciones antes de utilizar la máquina. ¡ADVERTENCIA! 600101071REVA Para reducir el riesgo de incendios, descargas eléctricas o lesiones:

No pierda de vista la máquina mientras esté enchufada. Desenchufe la unidad de la toma de corriente cuando no la utilice.

Desenchufe la máquina de la toma de corriente antes de limpiarla o someterla a reparaciones o mantenimiento.

Apague todos los controles antes de desenchufar.

Use protección auditiva si lo desea. El nivel de sonido medido de la MX 107 C es de 79 dB(A).

Para evitar descargas eléctricas, no la deje expuesta a la lluvia o la nieve. Guarde y use en lugares cubiertos.

No permita que se utilice como juguete. Es necesario prestar mucha atención si se usa cerca de niños.

Use únicamente como se describe en este manual. Utilice únicamente los accesorios recomendados por el fabricante.

Utilice un desespumante en cualquier momento en el que descubra espuma en el depósito de recogida para evitar daños en el motor.

Inspeccione regularmente el cable de alimentación por si presenta daños, como grietas, deterioro por envejecimiento o daños en el aislamiento. Sustituya el cable de alimentación por otro del mismo tipo que el original si se encuentra cualquier daño. No utilice si observa daños en el cable o el enchufe.

Utilice un desespumante en cualquier momento en el que haya espuma para evitar daños en los motores de aspiración.

No utilice la caja de alimentación de la máquina para cualquier uso distinto al de hacer funcionar la misma.

Si la máquina no funciona correctamente, se ha caído, ha sufrido daños, se ha dejado a la intemperie o se ha inundado de agua, llévela a un centro de servicio técnico.

No tire de la máquina por medio del cable, no utilice el cable a modo de asa, evite que el cable quede atrapado al cerrar puertas y no tire del cable contra bordes afilados o esquinas. No haga pasar la máquina por encima del cable. Mantenga el cable alejado de superficies calientes. Para desenchufar, tire del enchufe y no del cable.

No manipule el enchufe, el cable ni la máquina con las manos húmedas.

Los alargadores deben ser de 12/3 y su longitud no debe superar los 15,24 m. Sustituya el cable o desenchufe inmediatamente si la clavija de tierra está dañada.

No coloque ningún objeto en las aberturas. No utilice si las aberturas están obstruidas; manténgalas libres de polvo, hilos, pelo o cualquier otra sustancia que pueda reducir el caudal de aire.

No aspire ningún material en combustión o que eche humo, como cigarrillos, cerillas, cenizas calientes o cualquier tipo de polvo que represente una amenaza para la salud. No utilice para recoger líquidos inflamables o combustibles, como gasolina, ni en lugares en los que pueda haber dichos líquidos.

Tenga un cuidado especial al limpiar en escaleras.

Enchufe únicamente a una toma de corriente debidamente conectada a tierra.

El líquido que sale podría ser peligroso debido a su temperatura, presión o contenido químico.

No haga funcionar la bomba en seco. Si el depósito se vacía, apague la bomba. INSPECCIÓN: Saque su MX 107 C del embalaje e inspecciónela atentamente, y observe si ha sufrido daños durante el transporte. Todas las máquinas se prueban e inspeccionan antes de su envío. Cualquier daño producido durante el transporte es responsabilidad del transportista. Si observa daños en la caja, la máquina o sus piezas, debe notificarlo al transportista inmediatamente. SOLUCIONES DE LIMPIEZA: Recomendamos productos químicos de limpieza líquidos. Pueden utilizarse productos químicos en polvo, pero si no se mezclan perfectamente podrían provocar una acumulación en la bomba, las conducciones, el intercambiador de calor o las desconexiones rápidas. La garantía no cubre ningún problema provocado por una acumulación de productos químicos. Use un producto de limpieza neutro con un pH de entre 6 y 9 para evitar un desgaste prematuro de la bomba, las juntas y los demás componentes. La garantía no cubre ningún problema provocado por el uso de productos químicos potentes. MANTENIMIENTO: Para lograr un rendimiento óptimo, limpie la máquina con agua limpia al final de cada jornada laboral. Una vez al mes, como mínimo, haga pasar un compuesto de limpieza por la máquina para deshacer cualquier acumulación de minerales o productos químicos que pueda haberse formado. Los motores de aspiración y la bomba no requieren ningún mantenimiento programado; sin embargo, los motores de aspiración pueden requerir la sustitución de sus escobillas tras 1000-1500 horas. Limpie el cuerpo de la máquina con un detergente multiusos y protéjalo con cera de automóviles para interiores. Lubrique las ruedas, ruedas pivotantes y desconexiones rápidas con un espray de silicona multiusos. ANOTE Y CONSERVE LA SIGUIENTE INFORMACIÓN Número de serie: __________________ Modelo: MX 107 C Fecha de compra:_____________ Escriba el nombre y el número de teléfono de su distribuidor:

(y no olvide registrar su garantía)

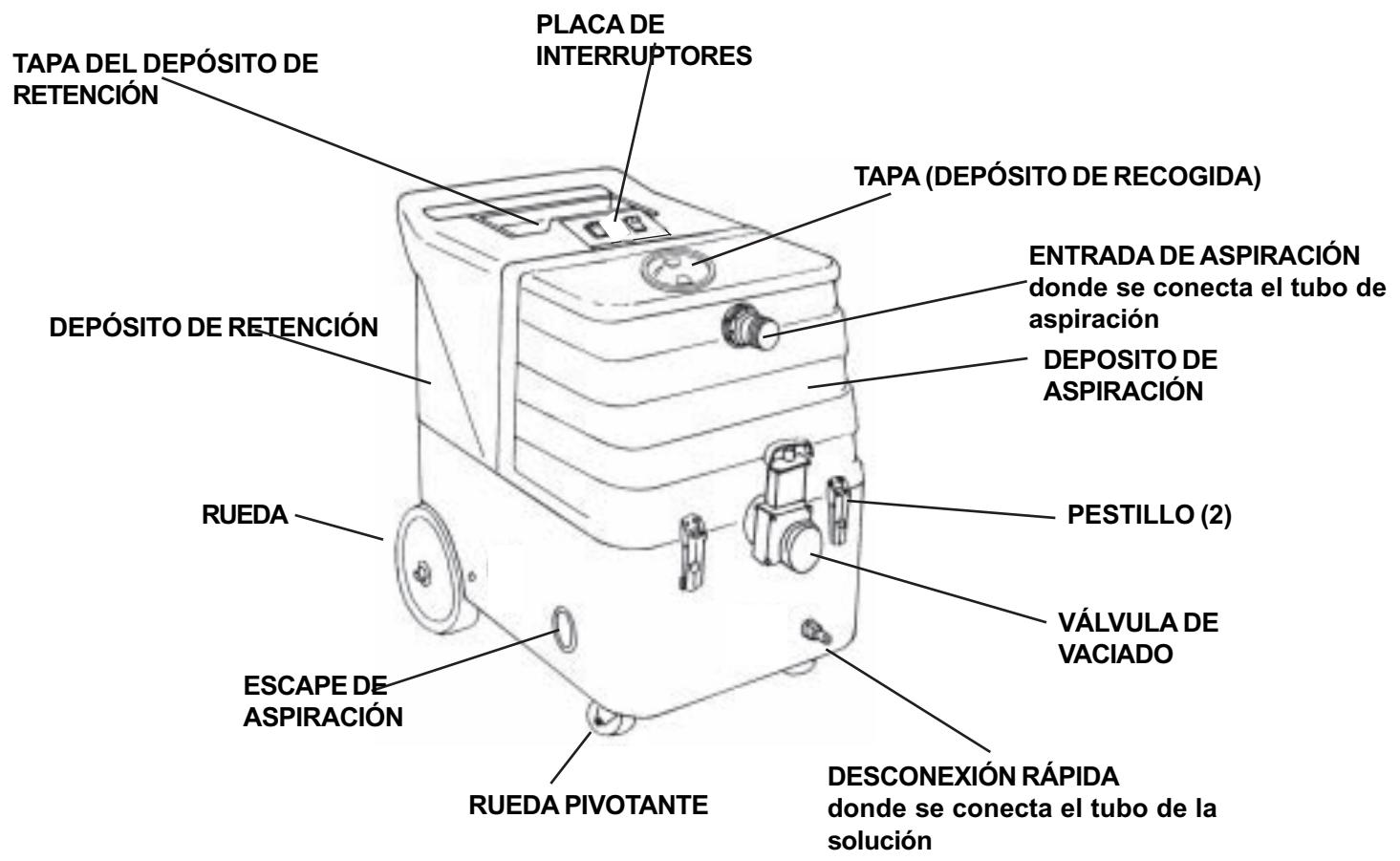

1 = INTERRUPTOR DE ENCENDIDO/

APAGADO DE LA ASPIRACIÓN

2 = INTERRUPTOR DE ENCENDIDO/

APAGADO DE LA BOMBA

TAPA DEL DEPÓSITO DE

RETENCIÓN TAPA (DEPÓSITO DE RECOGIDA)

ENTRADA DE ASPIRACIÓN

donde se conecta el tubo de aspiración

DEPÓSITO DE RETENCIÓN

DEPOSITO DE ASPIRACIÓN RUEDA PESTILLO (2) 600101071REVA

VÁLVULA DE

VACIADO ESCAPE DE ASPIRACIÓN RUEDA PIVOTANTE

DESCONEXIÓN RÁPIDA

donde se conecta el tubo de la solución Consulte los dibujos de la página anterior. FUNCIONAMIENTO

Inspeccione si la máquina, los tubos y las herramientas de limpieza están limpios y completos.

Llene el el depósito de la solución con agua. El uso de agua tibia puede resultar beneficioso para la efectividad de la limpieza, pero no utilice agua caliente (a más de 54°C/130°F) en el depósito.

Enchufe el cable de alimentación.

Añada solución de limpieza líquida, con un pH de entre 6 y 9, al depósito de la solución. Mezcle bien.

Acople el tubo de pulverización a la desconexión rápida de la solución, y el tubo de aspiración a la lengüeta del tubo en el depósito de recogida. Acople los otros extremos de los tubos a la herramienta de limpieza.

Encienda la bomba (2). Encienda la aspiración (1).

Comience la limpieza utilizando los tubos y la herramienta correctos.

Use desespumante en el depósito de recogida siempre que se produzca espuma.

Monitorice el nivel de agua en el depósito de la solución. No deje que la bomba funcione en seco. 10 Cuando el depósito de la solución tenga un nivel bajo, apague la bomba y la aspiración, llene dicho depósito y vacíe y limpie el depósito de recogida. 11 Al finalizar el trabajo, retire cualquier solución sin usar del depósito de la solución y haga correr algunos litros de agua limpia por el sistema. Vacíe el depósito de recuperación colocando un cubo o similar bajo la compuerta de vaciado. PRECAUCIÓN: si sale espuma o líquido del escape de la aspiración, apague la máquina inmediatamente. PRECAUCIÓN: para evitar daños en los motores de aspiración, utilice un desespumante siempre que haya espuma. 600101071REVA DESCONEXIÓN DE LA ASPIRACIÓN POR EL FLOTADOR DE BOLA Antes de usar la máquina, compruebe siempre que el filtro del flotador está limpio y la bola puede desplazarse libremente. Cuando el depósito de recogida esté lleno, el flotador de bola se elevará y apagará el flujo de aspiración, para evitar que entre más agua en el depósito. Cuando esto suceda, apague la aspiración y vacíe el depósito de recogida. NOTA: si hay espuma, o si el flotador de bola tiene algún impedimento para elevarse, el flotador no podrá detener el caudal de aire y es posible que el depósito se llene en exceso. El daño por agua de los motores de aspiración no está cubierto por la garantía. 600101071REVA

MX 107 C 20 December 2007

EXTRACTOR MX 107 C

LISTA DE PIEZAS

220 - 240V

Nº DE PIEZA

DESCRIPCIÓN Kit de tapas, depósito de aspiración y depósito de

Kit de flotador de bola y colector Kit de bomba Kit de interruptores Kit de filtro de entrada de la bomba Kit de depósito de retención Kit de aspiración Kit de fusibles Kit de tubos de aspiración (tubos internos) Deposito de aspiración Kit de entrada de aspiración Kit de compuerta de vaciado Kit de pestillos Kit de rejilla de ventilación Kit de QD Empaquetadura, para la base Base Kit de ruedas pivotantes Kit de cable de alimentación, enchufe europeo Kit de cable de alimentación con enchufe de Reino Unido Kit de ruedas Kit de recubrimiento de cables Kit de etiquetas Placa de interruptores Filtro RFI 600101071REVA

UE: 20122007 MX 107 C EXTRACTOR OTRO

LIMPIE TODOS LOS FILTROS

COMPRUEBE EL CABLE DE

ALIMENTACIÓN LIMPIE con PRODUCTO ANTINCRUSTACIONES

SUSTITUYA LAS ESCOBILLAS DEL

MOTOR DE ASPIRACIÓN

LOCALIZACIÓN DE AVERÍAS:

SI SE PRODUCE

ESTE PROBLEMA NO HAY PULVERIZACIÓN

LA BOMBA NO

POCA SUCCIÓN

NINGUNA SUCCIÓN

DESENCHUFE LA MÁQUINA SIEMPRE

ANTES DE DESCONECTAR O CONECTAR

CUALQUIER CABLE O COMPONENTE.

COMPRUEBE LO SIGUIENTE

El depósito de la solución está vacío Punta de pulverización atascada. La bomba no funciona. La válvula en la varilla no funciona. No llega alimentación a la bomba. Compruebe el interruptor. Compruebe el motor de la bomba. Sustituya si es necesario. Hay residuos que atascan la herramienta de limpieza o el tubo de aspiración. La compuerta de vaciado no está completamente cerrada, o las juntas están dañadas. La tapa de la aspiración no está cerrada o la empaquetadura está dañada. No llega alimentación al motor. Compruebe el interruptor. Compruebe el motor de aspiración. Se está utilizando una herramienta equivocada. Si no es capaz de diagnosticar el problema, póngase en contacto con la empresa a través de la cual adquirió su MX 107C 600101071REVA ESPECIFICACIONES: Cuerpo rotomoldeado: Aspiración: Desconexión de aspiración: Bomba: Aspiración: Peso: Dimensiones: Garantía de por vida 3 etapas Flotador de bola 7 bar/100 psi, bomba por demanda, 28 KPA 27,1 kg 73 X 45,7 X 67,3 cm
