MANUALE UTENTE MX 107C NILFISK

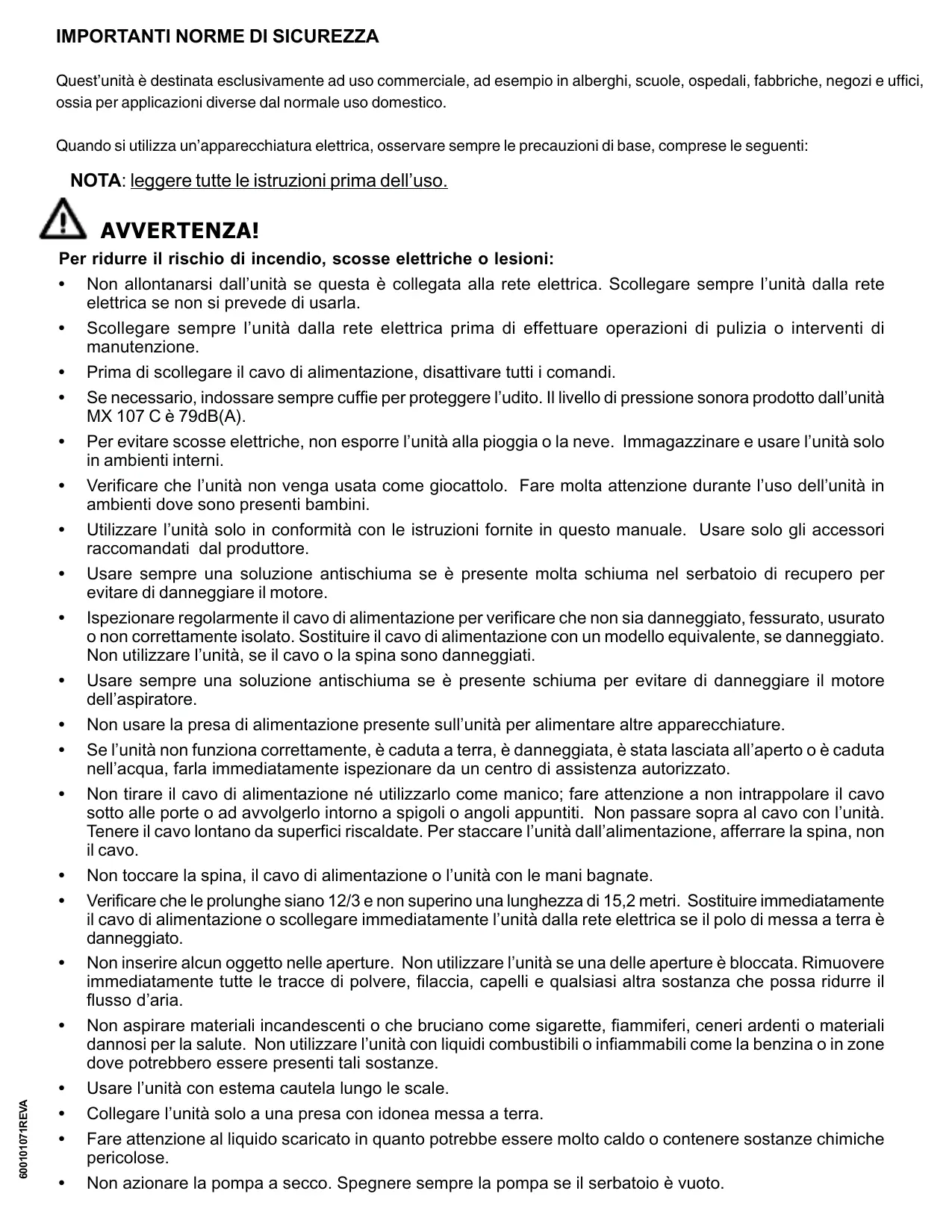

IMPORTANTI NORME DI SICUREZZA

Quest’unità è destinata esclusivamente ad uso commerciale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici, ossia per applicazioni diverse dal normale uso domestico. Quando si utilizza un’apparecchiatura elettrica, osservare sempre le precauzioni di base, comprese le seguenti: NOTA: leggere tutte le istruzioni prima dell’uso. 600101071REVA AVVERTENZA! Per ridurre il rischio di incendio, scosse elettriche o lesioni:

• Non allontanarsi dall’unità se questa è collegata alla rete elettrica. Scollegare sempre l’unità dalla rete elettrica se non si prevede di usarla.
• Scollegare sempre l’unità dalla rete elettrica prima di effettuare operazioni di pulizia o interventi di manutenzione.
• Prima di scollegare il cavo di alimentazione, disattivare tutti i comandi.
• Se necessario, indossare sempre cuffie per proteggere l’udito. Il livello di pressione sonora prodotto dall’unità MX 107 C è 79dB(A).
• Per evitare scosse elettriche, non esporre l’unità alla pioggia o la neve. Immagazzinare e usare l’unità solo in ambienti interni.
• Verificare che l’unità non venga usata come giocattolo. Fare molta attenzione durante l’uso dell’unità in ambienti dove sono presenti bambini.
• Utilizzare l’unità solo in conformità con le istruzioni fornite in questo manuale. Usare solo gli accessori raccomandati dal produttore.
• Usare sempre una soluzione antischiuma se è presente molta schiuma nel serbatoio di recupero per evitare di danneggiare il motore.
• Ispezionare regolarmente il cavo di alimentazione per verificare che non sia danneggiato, fessurato, usurato o non correttamente isolato. Sostituire il cavo di alimentazione con un modello equivalente, se danneggiato. Non utilizzare l’unità, se il cavo o la spina sono danneggiati.
• Usare sempre una soluzione antischiuma se è presente schiuma per evitare di danneggiare il motore dell’aspiratore.
• Non usare la presa di alimentazione presente sull’unità per alimentare altre apparecchiature.
• Se l’unità non funziona correttamente, è caduta a terra, è danneggiata, è stata lasciata all’aperto o è caduta nell’acqua, farla immediatamente ispezionare da un centro di assistenza autorizzato.
• Non tirare il cavo di alimentazione né utilizzarlo come manico; fare attenzione a non intrappolare il cavo sotto alle porte o ad avvolgerlo intorno a spigoli o angoli appuntiti. Non passare sopra al cavo con l’unità. Tenere il cavo lontano da superfici riscaldate. Per staccare l’unità dall’alimentazione, afferrare la spina, non il cavo.
• Non toccare la spina, il cavo di alimentazione o l’unità con le mani bagnate.
• Verificare che le prolunghe siano 12/3 e non superino una lunghezza di 15,2 metri. Sostituire immediatamente il cavo di alimentazione o scollegare immediatamente l’unità dalla rete elettrica se il polo di messa a terra è danneggiato.
• Non inserire alcun oggetto nelle aperture. Non utilizzare l’unità se una delle aperture è bloccata. Rimuovere immediatamente tutte le tracce di polvere, filaccia, capelli e qualsiasi altra sostanza che possa ridurre il flusso d’aria.
• Non aspirare materiali incandescenti o che bruciano come sigarette, fiammiferi, ceneri ardenti o materiali dannosi per la salute. Non utilizzare l’unità con liquidi combustibili o infiammabili come la benzina o in zone dove potrebbero essere presenti tali sostanze.
• Usare l’unità con estema cautela lungo le scale.
• Collegare l’unità solo a una presa con idonea messa a terra.
• Fare attenzione al liquido scaricato in quanto potrebbe essere molto caldo o contenere sostanze chimiche pericolose.
• Non azionare la pompa a secco. Spegnere sempre la pompa se il serbatoio è vuoto. ISPEZIONE Rimuovere con cautela l’unità MX 107 C dall’imballaggio e verificare che non abbia subito danni durante il trasporto. Tutte le unità vengono accuratamente collaudate e ispezionate prima dell’invio al cliente. Eventuali danni dovuti al trasporto sono a carico del trasportatore. Eventuali danni della cassa o dei componenti devono essere immediatamente segnalati al trasportatore.

SOLUZIONI PER LA PULIZIA

Il produttore consiglia di utilizzare detergenti chimici liquidi. I detergenti in polvere possono essere usati solo se miscelati accuratamente, perché in caso contrario possono provocare ostruzioni nella pompa, le tubazioni, lo scambiatore di calore e/o nei raccordi a innesto rapido. La garanzia non copre eventuali guasti dovuti all’accumulo di sostanze chimiche. Usare sempre un detergente neutro con un pH compreso tra 6 e 9 per evitare l’usura prematura della pompa, delle tenute e/o di altri componenti. La garanzia non copre eventuali danni dovuti all’uso di sostanze chimiche aggressive. MANUTENZIONE Per ottenere prestazioni ottimali, lavare l’unità con acqua pulita alla fine di ogni giornata di lavoro. Almeno una volta al mese, lavare la pompa con uno speciale composto di lavaggio per rimuovere l’eventuale accumulo di sostanze minerali o chimiche. I motori di aspirazione e la pompa non richiedono interventi di manutenzione programmata. Tuttavia, in alcuni casi può essere opportuno sostituire le spazzole dopo 1.000 - 1.500 ore di lavoro. Pulire il corpo dell’unità con un detergente per usi generici e proteggerlo con un lucido per interni di automobili. Lubrificare la rotella e le ruote fisse, e i raccordi a disconnessione rapida con spray al silicone per usi generici. PRENDERE NOTA E CONSERVARE LE SEGUENTI INFORMAZIONI Numero di serie: __________________ Modello: MX 107 C Data di acquisto: _____________ Nome e numero di telefono del distributore:

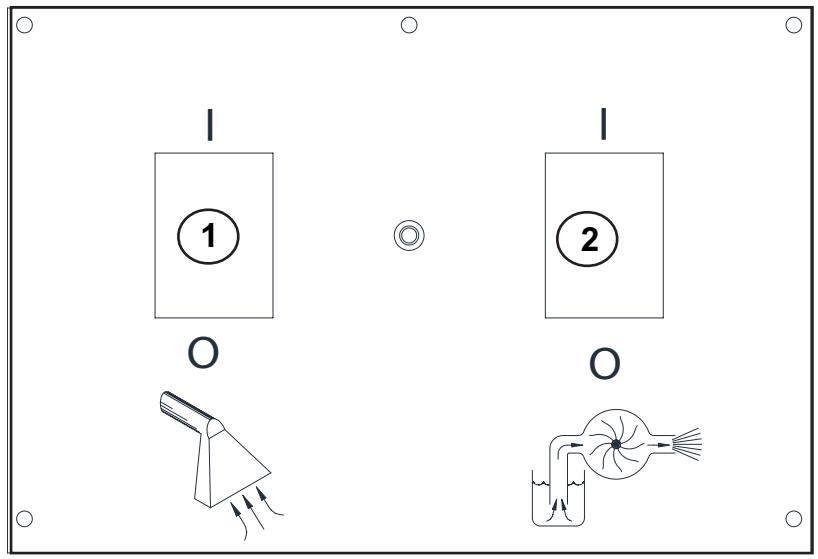

600101071REVA Ricordarsi sempre di registrare il prodotto acquistato per poter usufruire della garanzia PIASTRA INTERRUTTORI

1 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELL’ASPIRATORE

2 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELLA POMPA

MX 107C PIASTRA INTERRUTTORI COPERTURA DEL SERBATOIO DI MANTENIMENTO COPERTURA (SERBATOIO DI RECUPERO) INGRESSO ASPIRAZIONE A cui deve essere collegato il tubo dell’aspiratore SERBATOIO DI ACCUMULO SERBATOIO DI ASPIRAZIONE RUOTE FISSE GANCIO (2) 600101071REVA VALVOLA DI SCARICO SCARICO ASPIRATORE ROTELLA

A cui deve essere collegato il tubo della soluzione Fare riferimento ai disegni riportati alla pagina precedente FUNZIONAMENTO

Ispezionare l’unità, le tubazioni e gli accessori di pulizia per verificare che siano integri e puliti.

Riempire il serbatoio della soluzione con acqua. È possibile anche usare acqua calda per rendere più efficiente l’operazione di pulizia, a condizione che la temperatura dell’acqua nel serbatoio non superi 54 °C .

Collegare il cavo di alimentazione.

Versare un detergente liquido con pH compreso tra 6 e 9 nel serbatoio della soluzione, facendo attenzione a miscelarlo accuratamente.

Collegare il tubo del nebulizzatore al raccordo a disconnessione rapida e il tubo dell’aspiratore all’apposito gancio sul serbatoio di recupero. Collegare le altre estremità dei tubi all’utensile di pulizia.

Iniziare l’operazione di pulizia utilizzando i tubi e l’utensile corretti.

Aggiungere una soluzione chimica antischiuma nel serbatoio se si nota la presenza di schiuma.

Controllare il livello dell’acqua nel serbatoio della soluzione. Non azionare la pompa a secco. 10 Se il serbatoio della soluzione è quasi vuoto, spegnere la pompa e l’aspiratore, riempire nuovamente il serbatoio della soluzione, quindi svuotare e pulire il serbatoio di recupero. 11 Al termine dell’operazione di pulizia, rimuovere la soluzione inutilizzata dal serbatoio della soluzione e lavare il sistema con alcuni litri di acqua pulita. Scaricare il serbatoio di recupero collocando un secchio o altro contenitore sotto all’apertura di scarico. ATTENZIONE! Spegnere immediatamente l’unità se inizia a scaricare schiuma o acqua. ATTENZIONE! Per non danneggiare il motore, aggiungere sempre una soluzione antischiuma se si nota la presenza di schiuma. ARRESTO DELL’ASPIRATORE CON GALLEGGIANTE A SFERA 600101071REVA Prima di usare l’unità, verificare sempre che il filtro a galleggiante sia pulito e la sfera possa muoversi liberamente. Quando il serbatoio di recupero è pieno, il galleggiante a sfera si solleva e blocca il flusso di aspirazione per evitare l’ingresso di altra acqua nel serbatoio. Se ciò si verifica, spegnere l’aspiratore e svuotare il serbatoio di recupero. NOTA: se è presente della schiuma o se il galleggiante a sfera non si solleva, il galleggiante può non essere in grado di arrestare il flusso dell’aria con il conseguente rischio di traboccamento del serbatoio. La garanzia non copre i danni dei motori dell’aspiratore provocati dall’acqua. 600101071REVA

DESCRIZIONE Kit copertura per serbatoio dell’aspirazione e di contenimento Kit galleggiante a sfera e manicotto Kit pompa Kit interruttori Kit filtro di ingresso pompa Kit serbatoio di contenimento Kit aspiratore Kit fusibili Kit tubo aspiratore (tubi interni) Serbatoio dell’aspiratore Kit ingresso aspiratore Kit bocchetta di scarico Kit ganci Kit serrande Kit QD Guarnizione per base Base Kit rotella Kit cavo di alimentazione con spina europea Cavo di alimentazione con spina inglese Kit ruote fisse Kit fascette cavi Kit etichette Piastra interruttori Filtro RFI 600101071REVA

RISOLUZIONE DEI PROBLEMI: PROBLEMA ASPIRAZIONE INSUFFICIENTE NESSUNA ASPIRAZIONE Ad intervalli di circa 1.500 ore

SCOLLEGARE SEMPRE L’UNITÀ

COLLEGARE CAVI O COMPONENTI. AZIONE CORRETTIVA Serbatoio della soluzione vuoto. Ugello nebulizzatore ostruito. Pompa non funzionante. Valvola su asta non funzionante. ASSENZA DI NEBULIZZAZIONE

AVVIA ALTRO La pompa non si accende. Verificare il funzionamento dell’interruttore. Verificare il funzionamento del motore della pompa. Sostituire il componente difettoso, se necessario. Utensile di pulizia o tubo dell’aspiratore ostruiti. Bocchetta di scarico non completamente chiusa o tenute danneggiate. Copertura dell’aspiratore non chiusa o guarnizione danneggiata. Il motore non si accende. Verificare il funzionamento dell’interruttore. Verificare il funzionamento del motore dell’aspiratore. Uso di un utensile errato. Se non si riesce a individuare il problema, rivolgersi al distributore da cui è stata acquistata l’unità MX 107C 600101071REVA SPECIFICHE: Corpo stampato: Aspiratore: Spegnimento: Pompa: Aspiratore: Peso: Dimensioni: Garanzia per tutta la vita utile dell’unità 3 stadi Galleggiante a sfera 7 bar / 100 psi, pompaggio a richiesta, 28 KPA 27,1 kg 73 X 45,7 X 67,3 cm MX 107 C EXTRAKTIONSGERÄT
