Тип продукта	Материнская плата Micro-ATX
Бренд	MSI
Модель	880GMA-E53
Размеры	24,4 см x 24,4 см
Форм-фактор	Micro-ATX
Сокет процессора	AM3
Чипсет	AMD 880G и SB710
Поддерживаемая память	DDR3 800/1066/1333/1600* (разгон), макс. 16 ГБ, двухканальный режим
Разъемы SATA	6 портов SATA 3 Гбит/с (SB710), 2 порта SATA 6 Гбит/с (Marvell SE9128)
Разъем IDE	1 порт IDE
Разъем для дисковода	1 порт FDD
Задние порты USB	4 USB 2.0, 2 USB 3.0
Внутренние порты USB	3 разъема USB 2.0 (до 6 дополнительных портов)
Видеовыходы	VGA, DVI-D, HDMI
Аудио	Realtek ALC892, 8 каналов с автоопределением гнезда
Сеть	Realtek RTL8111E, Gigabit Ethernet
Разъем IEEE 1394	1 задний порт, 1 внутренний разъем
Разъем S/PDIF	1 задний оптический выход, 1 внутренний разъем
Слоты расширения	1 PCIe x16, 2 PCIe x1, 1 PCI
Требуемое питание	Разъем ATX 24 контакта (JPWR1) и разъем CPU 4 контакта (JPWR2)
Обслуживание	Очищайте мягкой сухой тканью. Не используйте жидкости. Отключайте питание перед обслуживанием.
Безопасность	Отключайте питание перед установкой или удалением компонентов. Избегайте электростатических разрядов.
Примерный вес	Около 0,5 кг

Часто задаваемые вопросы - 880GMA-E53 MSI

Какой тип процессора можно установить на MSI 880GMA-E53?

Эта материнская плата поддерживает процессоры AMD AM3, включая серии Phenom II, Phenom, Athlon II, Athlon и Sempron.

Как правильно установить оперативную память?

Вставьте модули в слоты DIMM, совмещая выемку. Для двухканального режима используйте идентичные модули и начните со слота DIMM1. Нажимайте до автоматической фиксации защелок.

Как сбросить CMOS?

Выключите ПК, переставьте перемычку JBAT1 из положения 1-2 в 2-3 на несколько секунд, затем верните в 1-2. Никогда не сбрасывайте CMOS при включенном ПК.

Как разогнать процессор с помощью переключателя OC?

Переключатель OC_SW1 позволяет увеличить частоту FSB на 10%, 15% или 20%. Выключайте систему перед изменением положения. При нестабильности верните переключатель в положение по умолчанию.

Какие видеоразъемы доступны на задней панели?

На задней панели есть порты VGA, DVI-D и HDMI.

Как войти в BIOS?

При запуске нажмите клавишу Del (Удалить), когда появится сообщение «Press DEL to enter SETUP».

Как включить технологию Cool'n'Quiet?

В BIOS перейдите в Cell Menu и включите AMD Cool'n'Quiet. Затем в Windows настройте схему управления питанием на Минимальное управление питанием.

Можно ли использовать жесткие диски SATA 6 Гбит/с?

Да, порты SATA 7 и 8 (Marvell SE9128) поддерживают SATA 6 Гбит/с, а порты SATA 1–6 — 3 Гбит/с.

Где находится разъем переднего аудио?

Разъем переднего аудио JAUD1 находится на материнской плате у края. Он совместим с передней панелью Intel.

Что делать, если компьютер не запускается после установки?

Проверьте подключение всех кабелей питания (ATX 24 контакта и CPU 4 контакта). Убедитесь, что память правильно вставлена в слот DIMM1. При необходимости сбросьте CMOS.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 880GMA-E53 MSI

Компания MSI предпринимает активные действия по защите окружающей среды, поэтому напоминаем вам, что....

В соответствии с директивой Европейского Союза (EC) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышелеречисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

ESPAÑOL

ХАРАКТЕРИСТИКИ....90

ЗАДНЯЯ ПАНЕЛЬ 92

УСТАНОВКА ОБОРУДОВАНИЯ....92

НАСТРОЙКА BIOS 102

简体中文 109

简介....109

规格....110

后置面板....112

硬件安装....112

BIOS 设置....122

繁體中文 129

簡介....129

規格....130

背板....132

硬體設定....132

BIOS 設定....142

日本語....149

はじめに....149

マザーボードの仕様....150

I/Oパネル 152

ハードウェアセットアップ....152

BIOSの設定....162

ENGLISH

GETTING START

Благодарим вас за выбор системной платы серии 880GMA-E53 (MS-7623 v4.x) Micro-ATX. Для наиболее эффективной работы системы seria 880GMA-E53 изготовлена на основе чипсетов AMD® 880G & SB710. Системная плата разработана для современного процессора AMD® AM3 и обеспечивает высокую производительность настольных платформ.

Компоненты системной платы

Top: Optical S/PDIF-Out Bottom: mouse/keyboard Top: VGA port Bottom: DVI-D port Top: USB2.0 ports Bottom: HDMI port Top: IEEE 1394 port Bottom: USB2.0 ports Top: LAN Jack Bottom: USB3.0 ports T-Line-In M-Line-O at B-Mic TRS-Out M-CS-Out B-SSO ul 1394_1 JPWR2 PCI_E1 PCI_E2 PCI_E3 PCI1 JADU1 JCD1 JSP1 OC-SW1 JTPM1 JUSB1 JUSB2 JUSB3 BATT + JFP2 JBAT1 SATA7 8 SATA5 8 SATA7 8 JFP1 SATA7 SATA5 SATA5 8 SATA7 8

ХАРАКТЕРИСТИКИ

Процессоры

■ Процессоры AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron в конструктиве AM3.

(Для получения самой новой информации о CPU, посетите сайт

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Поддержка технологии Hyper Transport(HT) 3.0

Чипсет

■ Северный мост: AMD® 880G

■ Южный мост: AMD® SB710

Память

■ DDR3 800/ 1066/ 1333/ 1600*(OC) SDRAM (16ГБ Max)

■ Поддержка двухканального режима (За дополнительной информацией о поддерживаемых модулях посетите сайт http://www.msi.com/index.php?func=testreport)

LAN

■ Поддержка LAN 10/100/1000 Fast Ethernet на чипсете Realtek® RTL8111E

Аудио

■ Интегрированный чипсет Realtek® ALC892

■ 8-канальное аудио с гибким переназначением разъемов

■ Совместимость со спецификацией Azalia 1.0

IDE

■ 1 порт IDE на чипсете AMD® SB710

■ Поддержка режимов работы Ultra DMA 33/66/100, PIO & Bus Master

SATA

■ 6 портов SATA 3Гб/с на чипсете AMD® SB710 (SATA1\~6)

■ 2 порта SATA 6Гб/с на чипсете Marvell® SE9128 (SATA7\~8)

Флоппи

■ 1 флоппи порт

■ Поддержка 1 FDD с 360КБ , 720КБ , 1.2МБ, 1.44МБ и 2.88МБ

Коннекторы

■ Задней панели

• 1 оптический S/PDIF-Out
• 1 PS/2 порт мыши/ клавиатуры
• 1 порт VGA
• 1 порт DVI-D
• 1 порт HDMI
• 1 порт IEEE 1394
• 4 порта USB 2.0
• 2 порта USB 3.0
• 1 разъем LAN

- 6 звуковых разъемов с гибким переназначением

■ Разъемы, утсановленные на плате

• 1 разъем параллельного порта
• 3 разъема USB 2.0
• 1 разъем IEEE 1394
• 1 разъем последовательного порта
• 1 разъем SPDIF-Out
• 1 разъем для подключения аудио на передней панели
• 1 разъем датчика открывания корпуса
• 1 разъем CD-In
• 1 разъем ТРМ
• 1 переключатель

Слоты

■ 1 слот PCIE x16
■ 2 слота PCIE x1
■ 1 слот PCI, поддержка интерфейса PCI шины с питанием 3.3V/5V

Форм Фактор

■ Micro-ATX (24.4cm X 24.4 cm)

Крепление

■ 8 отверстий для крепления

(Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php)

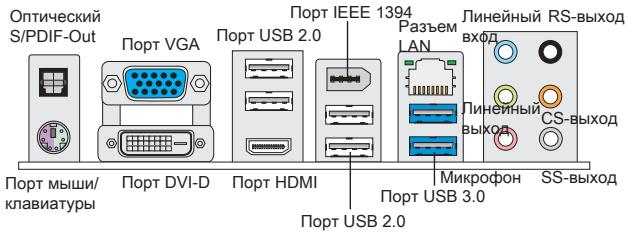

Задняя панель предоставляет следующие разъемы:

Оптический S/PDIF-Out Порт VGA Порт USB 2.0 Разъем LAN Линейный RS-выход вхфд Линейный CS-выход Порт мыши/ клавиатуры Порт DVI-D Порт HDMI Микрофон Порт USB 3.0 Порт USB 2.0 SS-выход

УСТАНОВКА ОБОРУДОВАНИЯ

Установка процессора и вентилятора для АМ3

Во избежание перегрева при работе обязательно установите вентилятор процессора. Одновременно, чтобы увеличить теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты на процессоре при установке вентилятора.

Вид процессора АМ3 с внешней стороны.

Не забудьте нанести теплопроводящую пасту для более эффективного теплорассеивания.

Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы.

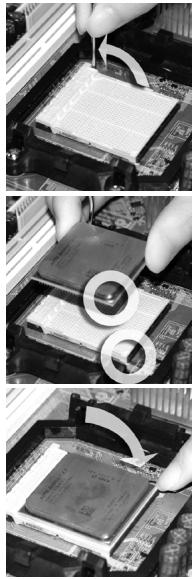

1. Поднимите в вертикальное положение рычажок, находящийся сбоку разъема.
2. Обратите внимание на золотую стрелку (gold arrow) на CPU. Она должна быть расположена так, как показано на рисунке. CPU можно вставить только при его правильной ориентации.
3. При правильной установке CPU его контакты полностью войдут в разъем, и их не будет видно. Помните, что любые применение силы при установке CPU может вызвать серьёзные повреждения системной платы.
4. Аккуратно прижмите CPU к разъему и опустите рычажок. Поскольку CPU при опусскании рычажка может переместиться, осторожно прижмите CPU пальцами в центре так, чтобы он правильно и полностью зафиксировался в разъеме.
5. Разместите вентилятор на узле крепления. Вначале зацепите один его край.
6. Затем нажмите на другой край, чтобы установить радиатор на узел крепления. Найдите рычаг фиксации и поднимите его.

1. Зафиксируйте радиатор дальнейшим поворотом рычага.

2. Подключите кабель вентилятора CPU к соответствующему разъему системной платы.

ВНИМАНИЕ

* Фотографии системной платы в этом разделе приведены только для демонстрации установки вентилятора для процессора под Socket AM3 CPU. Внешний вид вашей модели может отличаться от приведенного здесь.
* При отсоединении фиксирующего рычага необходимо соблюдать осторожность, так как рычаг подпружинен и при отпускании он вернется с исходное положение.

Установка модулей памяти

1. Модули памяти имеют только одну прорезь в середине. Модуль войдет в разъем только при правильной ориентации.
2. Вставьте модуль в вертикальном направлении. Затем нажмите на него, чтобы золочёные контакты глубоко погрузились в DIMM слот. Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.
3. Пластиковые защелки на обоих концах разъема закроются автоматически.

* Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой емкости.
* Чтобы система загружалась, вначале установите модуль в разъем DIMM1.

24-контактный разъем питания ATX: JPWR1

Этот разъем позволяет подключать 24-контактный блок питания АТХ к системной плате. Перед подключением убедитесь, что все штырьки разъема от блока питания ровные, и он правильно сориентирован. Плотно вставьте его в разъем на системной плате.

4-контактный разъем питания ATX: JPWR2

Этот 4-конт. разъем питания используется для обеспечения питания процессора.

Убедитесь, что все коннекторы питания АТХ правильно подключены.

Разъем FDD: FDD1

Этот разъем поддерживает флоппи диски емкостью 360КБ , 720КБ , 1.2МБ, 1.44МБ или 2.88МБ.

Разъем поддерживает подключение жестких дисков IDE, оптических дисков и других IDE устройств.

При подключении двух устройств на одном кабеле, следует установить устройства в режим master / slave посредством установки перемычек. За инструкциями обратитесь к документации изготовителя устройства.

Разъем Serial ATA: SATA1 \~ 8

Разъем Serial ATA – это высокоскоростной порт интерфейса Serial ATA. Этот разъем позволяет подключить только одно устройство Serial ATA.

Избегайте резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче.

Разъем питания вентиляторов: CPUFAN, SYSFAN1, SYSFAN2

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. При подключении необходимо помнить, что красный провод подключается к шине +12 В, а черный - к земле GND. если системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости для реализации функции управления вентилятором.

CPUFAN 1 Ground 3+ 72V 4 Control SYSFAN1/2 1 Ground 3+ 72V No Use

Разъем S/PDIF-Out: JSP1

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

1. Ground 2. SPDIF 3. VCC

Разъем CD-In: JCD1

Этот разъем предназначен для подключения дополнительного аудио кабеля.

1.L 2. Ground 3. Ground 4.R

Разъем для подключения передней панели: JFP1, JFP2

Эти разъемы обеспечивают подключение кнопок и индикаторов передней панели. JFP1 соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

Разъем последовательного порта: JCOM1

Данный разъем является высокоскоростным последовательным портом связи 16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно подключить последовательное устройство.

10: No Pin 8 CTS 6 DSR 4 DTR 2 SIN 9 RL 7 RTS 5 Groud 3 SOUT 1 DCD

Аудио разъем передней панели: JAUD1

Разъем позволяет подключить аудио на передней панели. Он соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

1.0 Head Phone Detection 4. No Pin 6. MIC Detection 2. Ground 9. Heart Phone L 7. SENSE SEND 3. Head Phone R 1. MIC L

Разъем USB передней панели: JUSB1, JUSB2, JUSB3

Разъем, который совместим со спецификацией Intel® I/O Connectivity Design Guide, идеален для подключения таких высокоскоростных периферийных устройств как USB HDD, цифравых камер, MP3 плееров, принтеров, модемов и т.д.

10. USBOC 8. Ground 6. USBD+ 4. USBD- 2. VCC 9. No Pin 5. USBD+ 3. USBD- 1. VCC

Разъем ТРМ Модуля: JTPM1

Этот разъем предназначен для подключения TPM (Trusted Platform Module) модуля. За дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности TPM.

14. Ground 12. No Pin 8. 5V Power 6. SignalIRQ 4. 3. 3V Power 2. 3V Semedy power 13. LPC Frame 11. LPC Address & data pin3 9. PC ideness & data pin1 7. LPC Idenses & data pin0 5. LPC Reset 1 LPC Clock

Разъем датчика открывания корпуса: JCI1

К этому коннектору подключается кабель датчика открывания корпуса, установленный в корпусе. При открывании корпуса его механизм активизируется. Система запоминает это событие и выдает предупреждение на экране. Предупреждение можно отключить в настройках BIOS.

Разъем параллельного порта: JLPT1

Этот коннектор используется для подключения опциональной планки параллельного порта. Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с дополнительными возможностями).

124 NO Pin 124 GND 124 GND 16 GND 16 GND 8 LND 6 PND 4 REN# 2 AFZ# 123 PLND 123 BOSY 123 AWD 123 PRND5 123 PRND5 9 PNDN3 7 PNDN3 7 PNDN2 5 PRND 3 RND 1 RSB

Разъем IEEE1394: J1394\_1

Этот коннектор позволяет подключить порты IEEE1394 на опциональной выносной планке IEEE1394.

Перемычки очистки CMOS: JBAT1

На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

▲1

▲1

Хранение настроек

▲1

Сброс настроек

ВНИМАНИЕ

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очисткиCMOS при работающей системе: это повредит системную плату.

Переключатель аппаратного разгона FSB: OC\_SW1

Перестановка переключателей позволяет разгонать FSB для увеличения частоты процессора. Следуйте данным указаниям для установки FSB.

По умолчанию

Скорость частоты CPU повышается на 10%

Скорость частоты CPU повышается на 15%

Скорость частоты CPU повышается на 20%

ВНИМАНИЕ

* Перед установкой переключателей убедитесь в том, что питание ситемы отключено.
* Если разгон вызывает нестабильность системы или проблемы при загрузке, то восстановите переключатели в положение по умолчанию.

Индикатор состояния APS: LED1

Индикатор APS (Active Phase Switching) показывает режим работы источника питания процессора. Информация о состоянии индикаторов приведена в таблице.

LED1

ВКЛЮЧЕН	Индикатор горит при работе 3 фаз питания CPU.
ВЫКЛЮЧЕН	Индикатор выключается при работе 1 фазы питания CPU.

Слот PCIE

Слот PCIE поддерживает дополнительные карты расширения интерфейса PCIE.

PCIE 2.0 x16 слот
PCIE x1 слот

Слот PCI

Разъемы PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCI.

Перед установкой или извлечением карты расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы (перемычки, переключатели или конфигурация BIOS).

Маршрутизация запросов прерывания PCI

При установке или отключении карт расширения убедитесь, что IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано ниже:

Слот\Приказ	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

Включите питание компьютера. При этом запустится процедура POST (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу для входа в режим настройки.

Press DEL to enter SETUP (Нажмите DEL для входа в SETUP)

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши , , и .

Main Page (Основное меню)

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving T4+→Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U22.082 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features (Стандартные функции CMOS)

Это меню позволяет установить основные параметры конфигурации системы (дату, время, и т.д.).

Advanced BIOS Features (Дополнительные функции BIOS)

Это меню используется для настройки специальных функций BIOS.

Integrated Peripherals (Встроенные периферийные устройства)

Это меню используется для настройки параметров встроенных периферийных устройств.

Power Management Setup (Настройка управления питанием)

Это меню позволяет задать параметры управления питанием системы.

H/W Monitor (Монитор аппаратной части)

Этот пункт отображает состояние аппаратной части ПК.

Green Power

Это меню используется для назначения режима питания.

BIOS Setting Password (Пароль доступа к настройкам BIOS)

Это меню используется, чтобы задать пароль.

Cell Menu (Меню для разгона)

Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы.

M-Flash

Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/ FAT32).

Используется для хранения/ загрузки параметров в/ из CMOS BIOS.

Load Fail-Safe Defaults

Это меню используется для загрузки значений BIOS, установленных производителем для стабильной работы системы.

Load Optimized Defaults (Установить оптимальные настройки)

Это меню используется для установки настроек изготовителя для оптимальной производительности системной платы.

Save & Exit Setup (Выход с сохранением настроек)

Запись изменений в CMOS и выход из режима настройки.

Exit Without Saving (Выход без сохранения)

Отмена всех изменений и выход из режима настройки.

Cell Menu

Эти пункты показывают текущую частоту CPU, скорость памяти и CPU-NB. Только для чтения.

CPU Specifications

Нажмите для входа в подменю. В подменю показана информация об установленном CPU.

Нажмите для входа в подменю. В подменю показаны технологии, которые поддерживаются в установленном CPU.

CPU Feature

Нажмите для входа в подменю:

AMD Cool'n'Quiet

Технология Cool'n'Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы.

C1E Support

Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

SVM Support

Этот пункт позволяет включать/выключать технологию AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Технология Cool'n'Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы.

C1E Support

Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

ВНИМАНИЕ

Чтобы убедиться я в том, что технология Cool'n'Quiet включена и работает правильно, необходимо:

* Зайти в программу BIOS Setup, и выбрать Cell Menu. Найдите AMD Cool'n'Quiet pod Cell Menu, и установите его в "Enabled" "Enabled".

* В Windows выберите [Start]->[Settings]->[Control Panel]->[Power Options]. Войдите в Power Options Properties, выберите Minimal Power Management под Power schemes.

Этот пункт позволяет регулировать частоту FSB процессора (в МГц).

OC Stepping

Этот пункт включен после установки частоты разгона в "Adjust CPU FSB Frequency (MHz)". И следующие пункты появляются. Он позволяет осуществлять разгон шаг за шагом после загрузки системы.

Этот пункт позволяет установить начальное значение тактовой частоты (base clock). Система загрузится с начальным значением тактовой частоты (base clock), а потом начнет разгонять систему с начального значения шаг за шагом установленным в "Adjust CPU FSB Frequency (MHz)".

OC Step

Этот пункт используется для установки шага разгона тактовой частоты (base colck).

OC Step Count Timer

Этот пункт используется для установки времени задержки каждого шага.

Adjust CPU Ratio

Этот пункт используется для регулировки множителя процессора. Он доступен только тогда, когда процессор поддерживает эту функцию.

Этот пункт показывает текущую частоту CPU. Только для чтения.

Adjust CPU-NB Ratio

Этот пункт используется для регулировки частоты CPU-NB.

Этот пункт показывает текущую частоту CPU-NB. Только для чтения.

Unlock CPU Core

Этот пункт позволяет разблокировать дополнительные чипсеты, вам можно установить его в [Enabled] и потом установить Advanced Clock Calibration в [Auto], чтобы иметь возможность активизировать процессорные чипсеты.

Этот пункт используется для разгона. Установка в [Auto] позволяет установить частоту CPU выше. Он доступен только тогда, когда процессор поддерживает эту функцию.

CPU Core Control

Этот пункт используется для контролирования номера процессорного чипсета. При установке в [Auto], CPU работает под номером чипсетов по умолчанию. При установке в [Manual], вам можно включать/выключать определенный чипсет CPU.

Core 1/2/3/4

Эти пункты используются для включения/выключения чипсетов 1/2/3/4.

OC Genie Lite

Установка этого пункта в [Enabled] позволяет системе определять максимальную частоту FSB и разгон автоматически. Если разгон не удалось, вам можно уменьшить тактовую частоту FSB для разгона удачно.

Onboard VGA Core OverClock

Этот пункт позволяет включить/ выключить разгон VGA на плате.

Этот пункт позволяет регулировать частоты чипсета VGA на плате.

Auto OverClock Technology

Установка в [Max FSB] позволяет BIOS автоматически определить максимальную частоту FSB и разогнать систему. Если разгон не удалось, вы можете попробовать понизить частоту FSB для удачного разгона.

Memory-Z

Нажмите для входа в подменю.

DIMM1\~4 Memory SPD Information

Нажмите для входа в подменю. В подменю показана информация об установленной памяти.

Advance DRAM Configuration

Нажмите для входа в подменю.

DRAM Timing Mode

Определяет будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto], временные параметры DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. При установке значения [Manual], этот пункт позволяет вручную регулировать временные параметры DRAM доступные в этом

МЕНЮ.

FSB/DRAM Ratio

Этот пункт позволяет регулировать коэффициент между частотами FSB и памятью.

Этот пункт показывает значение частоты памяти. Только для чтения.

HT Link Control

Нажмите для входа в подменю.

Этот пункт определяет ширину входящей/исходящей линии НТ. При установке в [Auto], система автоматически определяет ширину шины НТ.

HT Link Speed

Этот пункт позволяет установить скорость передачи по шине HyperTransport. При установке в [Auto], система автоматически определяет скорость шины НТ.

Этот пункт показывает текущую частоту шины НТ. Только для чтения.

Auto Disable DRAM/PCI Frequency

При установке значения [Enabled], система отключит неиспользуемые разъемы памяти и PCI, что приведёт к снижению уровня электромагнитных помех (EMI).

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Этот пункт позволяет регулировать напряжение CPU, памяти и чипсета.

Spread Spectrum

Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы. Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, разрешите использование этой функции, установив [Enable] (разрешено). Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребез сигналов тактового генератора может привести к отказу «разогнанного» процессора.

ВНИМАНИЕ

* Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения.

* Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, свертьесь со значениями

уровней электромагнитных помех, установленных законодательством.

* Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребез сигналов тактового генератора может привести к отказу «разогнанного» процессора.

Установка значений по умолчанию

Для стабильной работы системы вы можете загрузить настройки BIOS по умолчанию, установленные производителем системной платы.

CMOS Setup Utility - Copyright (C) 1985-2085, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimal Defaults? OK | Cancel T++:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions. BIOS Version U22.0B2 CPU Frequency 2500MHz Physical Memory Size 2040MB

简体中文

简介
