880GMA-E53 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère Micro-ATX
Marque	MSI
Modèle	880GMA-E53
Dimensions	24,4 cm x 24,4 cm
Format	Micro-ATX
Socket processeur	AM3
Chipset	AMD 880G & SB710
Mémoire supportée	DDR3 800/1066/1333/1600* (OC), max 16 Go, double canal
Connecteurs SATA	6 ports SATA 3 Gb/s (SB710), 2 ports SATA 6 Gb/s (Marvell SE9128)
Connecteur IDE	1 port IDE
Connecteur disquette	1 port FDD
Ports USB arrière	4 USB 2.0, 2 USB 3.0
Ports USB internes	3 connecteurs USB 2.0 (jusqu’à 6 ports supplémentaires)
Sorties vidéo	VGA, DVI-D, HDMI
Audio	Realtek ALC892, 8 canaux avec détection de prise
Réseau	Realtek RTL8111E, Gigabit Ethernet
Connecteur IEEE 1394	1 port arrière, 1 connecteur interne
Connecteur S/PDIF	1 sortie optique arrière, 1 connecteur interne
Emplacements d’extension	1 PCIe x16, 2 PCIe x1, 1 PCI
Alimentation requise	Connecteur ATX 24 broches (JPWR1) et connecteur CPU 4 broches (JPWR2)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides. Débrancher avant tout entretien.
Sécurité	Débrancher l’alimentation avant d’installer ou retirer des composants. Éviter les décharges électrostatiques.
Poids estimé	Environ 0,5 kg

FOIRE AUX QUESTIONS - 880GMA-E53 MSI

Quel type de processeur puis-je installer sur la MSI 880GMA-E53 ?

Cette carte mère supporte les processeurs AMD AM3, notamment les séries Phenom II, Phenom, Athlon II, Athlon et Sempron.

Comment installer la mémoire RAM correctement ?

Insérez les modules dans les slots DIMM en respectant l’encoche. Pour le mode double canal, utilisez des modules identiques et commencez par le slot DIMM1. Poussez jusqu’à ce que les clips se ferment automatiquement.

Comment effacer le CMOS ?

Éteignez le PC, déplacez le cavalier JBAT1 de la position 1-2 à 2-3 pendant quelques secondes, puis remettez-le en 1-2. Ne jamais effacer le CMOS lorsque le PC est allumé.

Comment overclocker le CPU avec l’interrupteur OC ?

L’interrupteur OC_SW1 permet d’augmenter la fréquence FSB de 10%, 15% ou 20%. Éteignez le système avant de changer la position. En cas d’instabilité, remettez l’interrupteur en position par défaut.

Quels ports vidéo sont disponibles à l’arrière ?

Le panneau arrière dispose d’un port VGA, d’un port DVI-D et d’un port HDMI.

Comment accéder au BIOS ?

Au démarrage, appuyez sur la touche Suppr (DEL) lorsque le message ‘Appuyez sur DEL pour accéder au SETUP’ apparaît.

Comment activer la technologie Cool’n’Quiet ?

Dans le BIOS, allez dans Cell Menu et activez AMD Cool’n’Quiet. Ensuite, sous Windows, réglez les options d’alimentation sur Gestion minimale de l’alimentation.

Puis-je utiliser des disques durs SATA 6 Gb/s ?

Oui, les ports SATA 7 et 8 (Marvell SE9128) supportent le SATA 6 Gb/s. Les ports SATA 1 à 6 sont en 3 Gb/s.

Où se trouve le connecteur audio avant ?

Le connecteur audio avant JAUD1 se trouve sur la carte mère, près du bord. Il est compatible avec le panneau avant Intel.

Que faire si l’ordinateur ne démarre pas après une installation ?

Vérifiez que tous les connecteurs d’alimentation (ATX 24 broches et CPU 4 broches) sont bien branchés. Assurez-vous que la mémoire est correctement insérée dans le slot DIMM1. Si nécessaire, effacez le CMOS.

MODE D'EMPLOI 880GMA-E53 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Félicitations, vous venez d'aquérir une carte mère des séries Micro-ATX 880GMA-E53 (MS-7623 v4.x). Les séries 880GMA-E53 sont basées sur les puces AMD® 880G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés, les série 880GMA-E53 sont très performanceantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

Schéma

Top: Optical S/PDIF-Out Bottom: mouse/keyboard Top: VGA port Bottom: DVI-D port Top: USB2.0 ports Bottom: HDMI port Top: IEEE 1394 port Bottom: USB2.0 ports Top: LAN Jack Bottom: USB3.0 ports T-Line-In M-Line-O at B-Mic TRS-Qu1 MCS-Qu6 BSSO at JSPWR2 PCI_E1 PCI_E2 PCI_E3 PCI1 JAD1 JCD1 JDP1 DC-SW1 JTPM1 JUSB1 JUSB2 JUSB3 JFP2 JBAT1 SATA5.6 SATA7.8 JSPWR2 CPU/FAN DIMM1 DIMM2 DIMM3 DIMM4 SYSFAN1 SYSFAN2 JCP11 COM1 IDE 1 FDD1 JPWR1 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR2 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR3 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR4 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR5 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR6 JSPWR7

SPÉCIFICATIONS

Processeurs Supportés

• AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron processeurs dans le paquet AM3.
  (Pour plus d'information sur le CPU, veuillez visiter
  http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Supporte la Technologie Hyper Transport(HT) 3.0

Jeu de puces

■ North Bridge : puce AMD® 880G

■ South Bridge : puce AMD® SB710

Mémoire supportée

■ DDR3 800/ 1066/ 1333/ 1600*(OC) SDRAM (16GB Max)
■ Supporte le mode Double-Canaux (Pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

■ Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

■ Puce intégrée par Realtek® ALC892
■ 8-canaux audio flexibles avec détection de prise
■ Conforme aux spécifications Azalia 1.0

IDE

■ 1 port IDE par AMD® SB710
■ Supporte les modes d'opération Ultra DMA 33/66/100, PIO et Bus Master

SATA

■ 6 ports SATA 3Gb/s par AMD® SB710 (SATA1\~6)
■ 2 ports SATA 6Gb/s par Marvell® SE9128 (SATA7\~8)

Disquette

■ 1 port de disquette
■ Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

■ Panneau arrière
- 1 S/PDIF-Out optique
- 1 port souris/ clavier PS/2
- 1 port VGA
- 1 port DVI-D
- 1 port HDMI
- 1 port IEEE 1394
- 4 ports USB 2.0
- 2 ports USB 3.0
- 1 prise LAN
- 6 jacks audio flexibles

■ Connecteurs intégrés

• 1 connecteur parallèle
• 3 connecteurs USB 2.0
• 1 connecteur IEEE 1394
• 1 connecteur de port sérial
• 1 connecteur SPDIF-Out
• 1 connecteur audio avant
• 1 connecteur Châssis Intrusion
• 1 connecteur CD-In
• 1 connecteur TPM
• 1 interrupteur OC

Emplacements

■ 1 emplacement PCIE x16
■ 2 emplacements PCIE x1
■ 1 emplacement PCI, supporte l'Interface bus PCI 3.3V/ 5V

Dimension

■ Micro-ATX (24.4cm X 24.4 cm)

Montage

■ 8 trous de montage

(Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php)

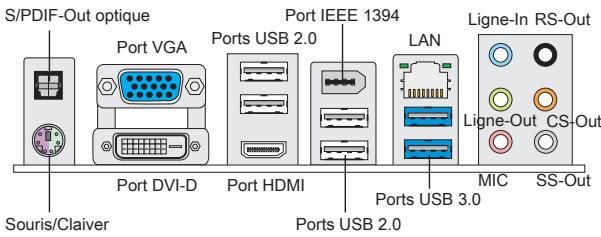

PANNEAU ARRIÈRE

Le panneau arrière fournit les connecteurs ci-dessous :

S/PDIF-Out optique Port VGA Port USB 2.0 Port IEEE 1394 LAN Ligne-In RS-Out Port DVI-D Port HDMI Ports USB 2.0 Ports USB 3.0 MIC SS-Out Souris/Claiver

INSTALLATION DU MATÉRIEL

Installations du CPU et son ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

La surface du CPU AM3.

N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

La flèche d'or

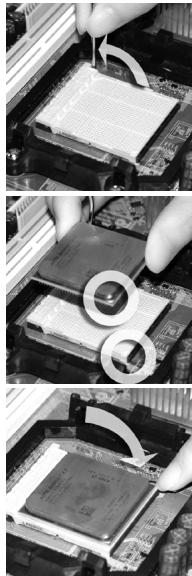

Suivez les instructions ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.

7. Fixez le levier.

8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

IMPORTANT

* Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPU. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
* Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastiques situés de chaque côté du module.

* En mode Double-Canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
* Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connteur.

12+3.3V 9+10+12V 6+9+12V Ground OK 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V 24 Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V Ground 12+3.5V GND

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation de 4-pin sert à alimenter le CPU.

1. Ground 2. Ground 3.12V 4.12V

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Floppy Disk Drive : FDD1

Ce connecteur supporte les formats 360 KB, 720 KB, 1.2 MB, 1.44 MB ou 2.88 MB.

Connecteur IDE : IDE1

Ce connecteur supporte les disques durs IDE, les lecteurs du disque dur optique et d'autre dispositifs IDE.

Si vous installez deux dispositifs IDE sur un même câble, vous devez configurer le second dans le mode câble sélection ou dans le mode master / slave séparément en configurant les cavaliers. Référez-vous aux documentations de dispositifs d'IDE fournits par les vendeurs pour les instructions d'arrangement de cavalier.

Connecteur Sérial ATA : SATA1 \~ 8

Ce connecteur est un port d'Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA.

Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

CPUFAN 1 Ground 3+ + 72V 4 Control SYSFAN1/2 1 Ground 3+ + 72V 5 No Use

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrer.

Connecteurs Panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port sérial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

1. Head Phone Detection 2. No Pin 3. MIC Detection 4. PRESENCE 5. No Pin 6. MIC Detection 7. SENSE SEND 8. MIC 9. Head Phone L 10. MIC L 11. MIC L

Connecteur USB avant : JUSB1, JUSB2, JUSB3

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc.

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

14. Ground 13. No Pin 8. 5V Power 6. Signal IRQ 4. 3. 5V Power 2. 3V Shandy power 13. LPC Frame 9. LPC address & data pin1 7. LPC address & data pin2 5. LPC Address & data pin3 1 LPC Clock

Connecteur châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver le record.

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

12 PB No Pin 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Ground 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB Grid 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PB GND 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSB 12 PSBSY 13 PACKD 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PRNDS 13 PSB 13 PSB 13 PSB 13 PSB

Connecteur IEEE1394 : J1394\_1

Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394.

10. Ground 8. +12V 6. TPB- 4. Ground 2. TPA- 9. No Pm 7. +12V 5. TPB+ 3. Ground 1. TPA+

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

▲1

▲1

▲1

Consrver les données

Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Interrupteur du FSB d'Overclock : OC\_SW1

Vous pouvez overclocker le FSB afin d'augmenter la fréquence du processeur en changeant l'interrupteur. Suivez les instructions suivantes pour régler le FSB.

Défaut

Augmenter la vitesse horloge du CPU de 10%

Augmenter la vitesse horloge du CPU de 15%

Augmenter la vitesse horloge du CPU de 20%

IMPORTANT

* Veuillez vous assurer d'éteindre le système avant de régler l'interrupteur.
* L'overclocking du matériel peut entraîner une instabilité ou un fracas pendant le démarrage, et veuillez remettre l'interrupteur par défaut.

Indicateur de statut LED APS : LED1

Ces LED APS (Active Phase Switching) indiquent le mode actuel d'alimentation du CPU. Suivez les instructions ci-dessous pour le lire.

LED1

Allumé	Le LED s'allume lorsque le CPU est au mode de phase 3.
Eteint	Le LED s'éteint lorsque le CPU est au mode de phase 1.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE.

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches , , and .

Page Principale

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving 14->Move Enter:Select +/-/::Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U22.0B2 CPU Frequency 2500MHz Physical Memory Size 2048MB

Standard CMOS Features

Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l'heure, la date etc..

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power (en option)

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/voltage.

M-Flash

Utiliser ce menu pour lire / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour le BIOS.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

Cell Menu

Ces articles montrent les horloges actuelles de des vitesses du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez pour entrer dans le sous-menu. Ce sub-menu montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

SVM Support

Cet article vous permet d'activer/ désactiver la Technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

* Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là en "Enabled".
* Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

OC Stepping

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système d'overclocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de base initial. Le système démarre avec l'horloge de base initial, et commence à overclocker de l'horloge de base initial jusqu'à celui que vous réglez dans le "Adjust CPU Base Frequency (MHz)" étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking d'horloge de base.

OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplieur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

Unlock CPU Core

Cet article vous permet de déverrouiller les puces ajoutées. Vous pouvez le mettre en [Enabled] et puis mettez Advanced Clock Calibration en [Auto] pour pouvoir activer les puces du processeurs.

Cet article est utilisé pour l'overclocking. La mise en [Enabled] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte la fonction.

CPU Core Control

Cet article sert à contrôler le nombre de coeurs du CPU. Lorsqu'il est mis en [Auto], le CPU fonctionne avec les coeurs de nombre par défaut et lorsqu'il est mis en [Manual], vous pouvez activer/ désactiver des coeurs du CPU spécifiques.

Core 1/2/3/4

Ces articles servent à activer/ désactiver les coeurs 1/2/3/4.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haut pour y réussir.

Onboard VGA Core OverClock

Cet article vous permet d'activer/ désactiver la capacité d'overclocking du VGA intégré.

Cet article vous permet d'ajuster la fréquence du coeur du VGA intégré.

Auto OverClock Technology

La mise en [Max FSB] permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue de fonctionner, vous pouvez essayer de baisser l'horloge du FSB pour réussir à l'overclocker.

Memory-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1\~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le choix du DRAM timing est contrôlé par SPD (Serial Presence Detect) EE-PROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" qui seradéterminé par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" manuellement.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permet de régler le largeur du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement le largeur du HT link.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse HT link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable DRAM/PCI Frequency

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface électromaguétique (EMI).

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Ces articles servent à ajuster le voltage du CPU, de la mémoire et de la puce.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction EMI. N'oubliez pas de désactiver cette fonction si vous voulez faire de l'overclocking, parce que la moindre modification peut entrainer une accélération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

* Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.

* Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.

* N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

CMOS Setup Utility - Copyright (C) 1985-2085, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimal Defaults? OK | Cancel T++:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions. BIOS Version U22.0B2 CPU Frequency 2500MHz Physical Memory Size 2040MB

DEUTSCH

EINLEITUNG
