Produkttyp	Micro-ATX Mainboard
Marke	MSI
Modell	880GMA-E53
Abmessungen	24,4 cm x 24,4 cm
Formfaktor	Micro-ATX
Prozessorsockel	AM3
Chipsatz	AMD 880G & SB710
Unterstützter Speicher	DDR3 800/1066/1333/1600* (OC), max. 16 GB, Dual-Channel
SATA-Anschlüsse	6 SATA 3 Gb/s Anschlüsse (SB710), 2 SATA 6 Gb/s Anschlüsse (Marvell SE9128)
IDE-Anschluss	1 IDE-Anschluss
Diskettenanschluss	1 FDD-Anschluss
USB-Anschlüsse hinten	4 USB 2.0, 2 USB 3.0
Interne USB-Anschlüsse	3 USB 2.0 Anschlüsse (bis zu 6 zusätzliche Ports)
Videoausgänge	VGA, DVI-D, HDMI
Audio	Realtek ALC892, 8 Kanäle mit Buchsenerkennung
Netzwerk	Realtek RTL8111E, Gigabit Ethernet
IEEE-1394-Anschluss	1 Anschluss hinten, 1 interner Anschluss
S/PDIF-Anschluss	1 optischer Ausgang hinten, 1 interner Anschluss
Erweiterungssteckplätze	1 PCIe x16, 2 PCIe x1, 1 PCI
Erforderliche Stromversorgung	ATX 24-Pin Anschluss (JPWR1) und CPU 4-Pin Anschluss (JPWR2)
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden. Vor der Wartung vom Stromnetz trennen.
Sicherheit	Stromversorgung vor dem Einbau oder Entfernen von Komponenten trennen. Elektrostatische Entladungen vermeiden.
Geschätztes Gewicht	Ca. 0,5 kg

Häufig gestellte Fragen - 880GMA-E53 MSI

Welchen Prozessortyp kann ich auf dem MSI 880GMA-E53 installieren?

Dieses Mainboard unterstützt AMD AM3-Prozessoren, einschließlich der Phenom II, Phenom, Athlon II, Athlon und Sempron Serien.

Wie installiere ich den Arbeitsspeicher richtig?

Setzen Sie die Module unter Beachtung der Kerbe in die DIMM-Steckplätze ein. Verwenden Sie für den Dual-Channel-Modus identische Module und beginnen Sie mit Steckplatz DIMM1. Drücken Sie, bis die Clips automatisch einrasten.

Wie lösche ich das CMOS?

Schalten Sie den PC aus, versetzen Sie den Jumper JBAT1 von Position 1-2 auf 2-3 für einige Sekunden, dann wieder zurück auf 1-2. Löschen Sie das CMOS niemals bei eingeschaltetem PC.

Wie übertakte ich die CPU mit dem OC-Schalter?

Der Schalter OC_SW1 erhöht die FSB-Frequenz um 10%, 15% oder 20%. Schalten Sie das System aus, bevor Sie die Position ändern. Bei Instabilität setzen Sie den Schalter zurück auf die Standardposition.

Welche Videoanschlüsse sind auf der Rückseite verfügbar?

Die Rückseite verfügt über einen VGA-, einen DVI-D- und einen HDMI-Anschluss.

Wie rufe ich das BIOS auf?

Drücken Sie beim Start die Entf-Taste (DEL), wenn die Meldung 'Drücken Sie DEL, um ins SETUP zu gelangen' erscheint.

Wie aktiviere ich die Cool'n'Quiet-Technologie?

Gehen Sie im BIOS zum Cell Menu und aktivieren Sie AMD Cool'n'Quiet. Stellen Sie dann unter Windows die Energieoptionen auf Minimale Energieverwaltung.

Kann ich SATA 6 Gb/s Festplatten verwenden?

Ja, die SATA-Anschlüsse 7 und 8 (Marvell SE9128) unterstützen SATA 6 Gb/s. Die Anschlüsse SATA 1 bis 6 sind mit 3 Gb/s.

Wo befindet sich der Front-Audioanschluss?

Der Front-Audioanschluss JAUD1 befindet sich auf dem Mainboard, nahe der Kante. Er ist kompatibel mit dem Intel-Frontpanel.

Was tun, wenn der Computer nach einer Installation nicht startet?

Überprüfen Sie, ob alle Stromanschlüsse (ATX 24-Pin und CPU 4-Pin) richtig eingesteckt sind. Stellen Sie sicher, dass der Speicher korrekt in Steckplatz DIMM1 eingesetzt ist. Löschen Sie gegebenenfalls das CMOS.

BEDIENUNGSANLEITUNG 880GMA-E53 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

FRANÇAIS

Danke, dass Sie das 880GMA-E53 Serie (MS-7623 v4.x) Micro-ATX Mainboard gewählt haben. Das 880GMA-E53 Serie basiert auf dem AMD® 880G & SB710 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® AM3 Prozessor, das 880GMA-E53 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

Layout

Top: Optical S/PDIF-Out Bottom: mouse/keyboard Top: VGA port Bottom: DVI-D port Top: USB2.0 ports Bottom: HDMI port Top: IEEE 1394 port Bottom: USB2.0 ports Top: LAN Jack Bottom: USB3.0 ports T-Line-In M-Line-O at B-Mic TRS-Qu-I M-CS-U at B-SSO at JSP1 JSP2 OC-SW1 JTPM1 JUSB1 JUSB2 JUSB3 JFP2 JBAT1 JFP1 JBAT2 JBAT3 JBAT4 JAT5, 8 SATA7, 8 JAT6, 8 SATA4 JAT7, 8 SATA5, 8 SATA6 JAT8, 8 SATA7, 8 JAT9, 8 SATA8 JAT10, 8 SATA9 JAT11, 8 SATA10 JAT12, 8 SATA11 JAT13, 8 SATA12 JAT14, 8 SATA13 JAT15, 8 SATA14 JAT16, 8 SATA15 JAT17, 8 SATA16 JAT18, 8 SATA17 JAT19, 8 SATA18 JAT20, 8 SATA19 JAT21, 8 SATA20 JAT22, 8 SATA21 JAT23, 8 SATA22 JAT24, 8 SATA23 JAT25, 8 SATA24 JAT26, 8 SATA25 JAT27, 8 SATA26 JAT28, 8 SATA27 JAT29, 8 SATA28 JAT30, 8 SATA29 JAT31, 8 SATA30 JAT32, 8 SATA31 JAT33, 8 SATA32 JAT34, 8 SATA33 JAT35, 8 SATA34 JAT36, 8 SATA35 JAT37, 8 SATA36 JAT38, 8 SATA37 JAT39, 8 SATA38 JAT40, 8 SATA40 JAT41, 8 SATA41 JAT42, 8 SATA42 JAT43, 8 SATA43 JAT44, 8 SATA44 JAT45, 8 SATA45 JAT46, 8 SATA46 JAT47, 8 SATA47 JAT48, 8 SATA48 JAT49, 8 SATA49 JAT50, 8 SATA50 JAT51, 8 SATA51 JAT52, 8 SATA52 JAT53, 8 SATA53 JAT54, 8 SATA54 JAT55, 8 SATA55 JAT56, 8 SATA56 JAT57, 8 SATA57 JAT58, 8 SATA58 JAT59, 8 SATA59 JAT60, 8 SATA60

SPEZIFIKATIONEN

Prozessoren

■ AMD ^® PhenomII/ Phenom/ Althon II/ Althon/ Sempron Prozessoren für Sockel AM3.
(Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Unterstützt Hyper Transport(HT) 3.0 Technologie

Chipsatz

■ North-Bridge: AMD® 880G Chipsatz

■ South-Bridge: AMD® SB710 Chipsatz

Speicher

■ Unterstützt die Modus Dual-Kanal) (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

■ Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

■ Onboard Soundchip Realtek® ALC892

■ 8-Kanal Audio-Ausgang mit "Jack Sensing"

■ Erfüllt die Azalia Spezifikationen

IDE

■ 1 IDE Anschluss über AMD® SB710
■ Unterstützt die Betriebmodi Ultra DMA 33/66/100, PIO & Bus Mastering

SATA

■ 6 SATA 3Gb/s Anschlüsse über AMD® SB710 (SATA1\~6)
■ 2 SATA 6Gb/s Anschlüsse über Marvell® SE9128 (SATA7\~8)

Diskette

■ 1 Disketten Anschluss
■ Unterstützt 1 Diskettenlaufwerk mit 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB

Anschlüsse

■ Hintere Ein-/ und Ausgänge

• 1 optischer S/PDIF-Ausgang
• 1 PS/2 Maus/ Tastaturanschluss
• 1 VGA Anschluss
• 1 DVI-D Anschluss
• 1 HDMI Anschluss
• 1 IEEE 1394 Anschluss
• 4 USB 2.0 Anschlüsse
• 2 USB 3.0 Anschlüsse
• 1 LAN Buchse
• 6 Audiobuchsen

■ On-Board Stiftleiste

• 1 Parallele Schnittstelle
• 3 USB 2.0 Stiftleisten
• 1 IEEE 1394 Stiftleiste
• 1 Serieller Anschluss
• 1 SPDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge
• 1 Gehäusekontaktschalter
• 1 CD-Stiftleiste für Audio Eingang
• 1 TPM Schnittstelle
• 1 OC Schalter

Steckplätze

■ 1 PCIE x16-Steckplatz
■ 2 PCIE x1-Steckplätze
■ 1 PCI-Steckplatz, unterstützt 3,3V/ 5V PCI Bus Interface

Form Faktor

■ Micro-ATX (24,4cm X 24,4 cm)

Montage

■ 8 Montagebohrungen

(Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php)

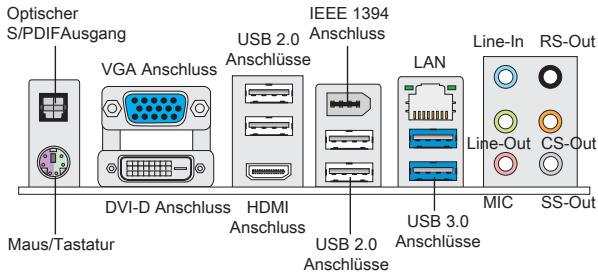

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

Optischer S/PDIFAusgang VGA Anschluss USB 2.0 Anschlüsse IEEE 1394 Anschluss LAN Line-In RS-Out DVI-D Anschluss HDMI Anschluss USB 2.0 Anschlüsse USB 3.0 Anschlüsse MAC SS-Out Maus/Tastatur

HARDWARE SETUP

CPU & Kühler Einbau für Sockel AM3

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um Eine Ableitung der Hitze zu erzielen.

Die Obserseite der AM3 CPU.

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen.

der goldenen Pfeil

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.

6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.

7. Drücken Sie den Sicherungshebel.

8. Verbinden Sie das Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

* Die Fotos des Mainboard in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
* Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

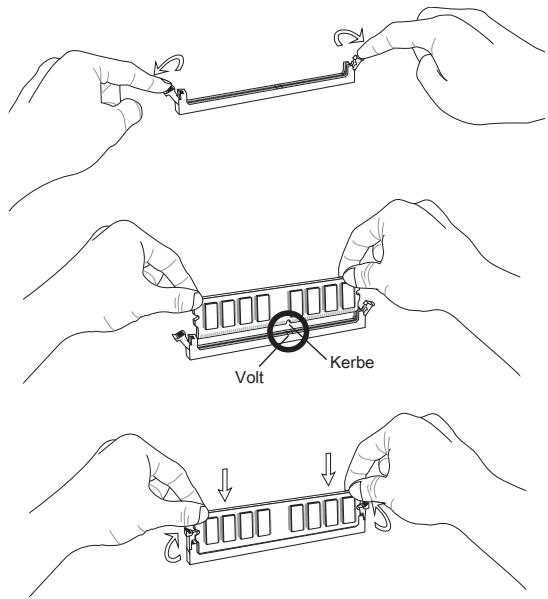

Vorgehensweise beim Einbau von Speicher Modulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein, dann drücken Sie ihn hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodule richtig im DIMM Steckplatz eingesetzt wird, können Sie den goldenen Finger kaum sehen.
3. Die Plastikklammern an den Seiten des DIMM-Steckplatz schließen sich automatisch.

WICHTIG

* Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
* Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

ATX 24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

Dieser 4-poliger Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzteil sicher, um den stabilen Betrieb des Mainboards sicher zu stellen.

Anschluss des Diskettenlaufwerks: FDD1

Der Anschluss unterstützt ein Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität.

Anschluss können bis zu IDE Festplatten, optical Diskettenlaufwerke und andere Geräte angeschlossen werden.

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.

Serial ATA Anschluss: SATA1 \~ 8

Der Anschluss ist ein hoch-Geschwindigkeit Schnittstelle der Serial ATA. An jeden connector can Anschluss kann eine Serial ATA Anschluss angeschlossen werden.

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad. da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2

Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

CPUFAN 1. Ground 3 Sensor 4 Control SYSFAN1/2 1. Ground 3 No Use

S/PDIF-Ausgang: JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

10. No Pin 8 CTS 6 DSR 4 DTR 2 SIN 9 R1 7 RTS 5 SOUT 3 DCD

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

1. No Lead Phone Detection 2. No Pin 3. MIC Detection 4. PRESENCE# 5. Ground 6. MIC 7. 9. Lead Phone L 8. 5. SENSE SEND 9. 3. MIC R MIC L

USB Frontanschluss: JUSB1, JUSB2, JUSB3

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide, und ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

14. Ground 15. Ground 6. 30. No Pin 6. Serial IRQ 4. 3. 3V Power 2. 3V Standby power 13. LPC Frame 9. LPC Address & data pin3 7. LPC Address & data pin1 5. LPC Address & data pinD 5. LPC Frame 1 LPC Clock

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

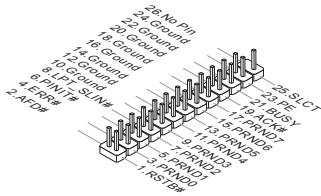

Parallele Schnittstelle: JLPT1

Die folgende Stiftleiste unterstützt den Betrieb von Endgeräten (Parallele Schnittstelle) über ein optional erhältliches Bracket. Der Anschluss (Parallel Port) unterstützt die Betriebsmodi EPP (Enhanced Parallel Port) und ECP (Extended Capabilities Port).

IEEE1394 Anschluss: J1394\_1

Dieser Anschluss erlaubt Ihren, die Vorrichtung IEEE1394 über ein externes IEEE1394 Slotblech anzuschließen.

Steckbrücke zur CMOS- Löschung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

▲1

▲1
Halten Daten

▲1
Löschen Daten

WICHTIG

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

Übertaktung FSB Schalter: OC\_SW1

Mit der Änderung der Schalter kann der FSB-Takt erhöht werden. Folgen Sie den Anweisungen, um FSB einzustellen.

Standardwerte

Erhöhen der FSB-Geschwindigkeit um 10%

Erhöhen der FSB-Geschwindigkeit um 15%

Erhöhen der FSB-Geschwindigkeit um 20%

WICHTIG

* Stellen Sie bitte sicher, dass der PC ausgeschaltet ist, bevor Sie die Schalter und FSB Werte ändern.
* Wenn die Hardwareübertaktung zu der Systemunbeständigkeit oder dem Absturz während der Aufladung führt, stellen Sie bitte den Schalter im Standardeinstellung.

APS LED Statusanzeige: LED1

Diese APS (Active Phase Switching) LEDs zeigen den gegenwärtigen CPU Stromphase Modus an. Lesen Sie die folgenden Anweisungen.

LED1

Ein	Die LED leuchtet, wenn CPU in der Phase 3 Power-Modus.
Aus	Die LED aus ist, wenn CPU in der Phase 1 Power-Modus.

PCIE-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE 2.0 x16-Steckplatz
PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

FolgeSteckplatz	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste oder , um das Setup aufzurufen.

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie bitte Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigen Sie die Tastenkombination , und , um einen Neustart zu erzwingen.

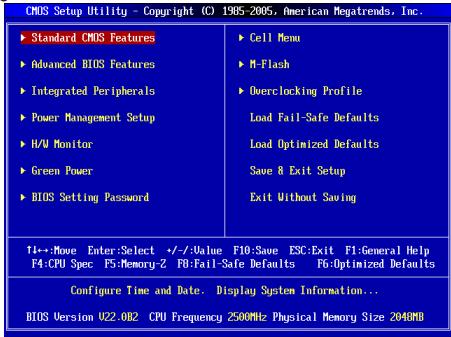

Main Page

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving T1+→Move Enter:Select +/-/÷Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U22.0B2 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI- eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Green Power

Verwenden Sie dieses Menü um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format).

Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS Speichers laden.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

Cell Menu

Zeigt die derzeitige Frequenz der CPU, Speicher und CPU-NB. Nur Anzeige.

CPU Specifications

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

SVM Support

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

WICHTIG

Für eine einwandfreie Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

* BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
* Öffnen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieopt ionen und wählen Sie Minimaler Energieverbrauch unter Energieschemas.

Hier können Sie die CPU FSB Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" einstellt. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebs-systems oben.

Hier kann den Angangs-Base-Takt angeben. Das system bootet mit dem Angangs-Base-Takt, und übertakt vom Angangs-Base-Takt zu eingestellten Base-Takt, die im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt einsetzen.

OC Step

Stellt wieviele Schritte für das niedrige Grundtakt Übertaktung ein.

OC Step Count Timer

Stellt die Pufferzeit für jeden Schritt ein.

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier erlaubt Ihnen, die sonstigen Kerne zu entsperren. Sie wählen die Einstellung [Enabled] (ermöglicht) aus und dann einstellen Sie Advanced Clock Calibration in [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann eine höhren CPU-Ratio angeben, nur wenn der Prozessor diese Funktion stützt.

CPU Core Control

Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], können Sie die spezifischen CPU Kern deaktivieren/ aktivieren.

Core 1/2/3/4

Hier können Sie die Kore 1/2/3/4 deaktivieren / aktivieren.

OC Genie Lite

Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen.

Onboard VGA Core OverClock

Hier können Sie den integrierten VGA übertakten.

Können Sie die integrierten VGA Frequencz angeben.

Auto OverClock Technology

Lautet die Einstellung [Max FSB], kann das System den maximalen FSB Takt finden und automatisch übertakten. Wenn die Übertaktung darstellen nicht kann, können Sie den untereren FSB Takt für die erfolgreiche Übertaktung geben.

Memory-Z

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

DIMM1\~4 Memory SPD Information

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

DRAM Timing Mode

Wählen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EE-PROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung des DRAM timings und der folgenden "Advance DRAM Configuration" Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwählen [Manual] eingestellt, können Sie den DRAM Timing und die folgenden "Advance DRAM Configuration" Untermenü anpassen.

FSB/DRAM Ratio

Können Sie hier den Ratio des FSB/ Speichers anpassen.

Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.

HT Link Control

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Hier können Sie die Hyper-Transport Link-Breite festlegen. Mit der Einstellung [Auto], erkennt das System die HT Link-Breite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Zeigt die verstellte Frequenz der HT Link. Nur Anzeige.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer DRAM/ PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie über- takten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

WICHTIG

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS- Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt.

CMOS Setup Utility - Copyright (C) 1985-2085, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimal Defaults? OK | Cancel T++:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions. BIOS Version U22.0B2 CPU Frequency 2500MHz Physical Memory Size 2040MB

РУССКИЙ

НАЧАЛО РАБОТЫ
