PRO B840M-P WIFI6E - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Motherboard
Marke	MSI
Modell	PRO B840M-P WIFI6E
Sockel	AMD AM5
Chipsatz	AMD B840
Formfaktor	Micro-ATX
Abmessungen (B x T)	244 mm x 244 mm
Gewicht	ca. 0,8 kg
Stromanschluss	24-Pin ATX + 8-Pin CPU
RAM-Typ	DDR5
Max. RAM-Kapazität	128 GB
RAM-Steckplätze	2 x DIMM
PCIe-Steckplätze	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
M.2-Slots	1 x M.2 PCIe 4.0 x4
SATA-Anschlüsse	4 x SATA III
LAN	1 x 2,5 GbE LAN
WLAN	Wi-Fi 6E 802.11ax
Bluetooth	Bluetooth 5.3
USB-Anschlüsse hinten	1 x USB 3.2 Gen2 Typ-C, 2 x USB 3.2 Gen1 Typ-A, 4 x USB 2.0
HDMI-Anschluss	1 x HDMI 2.1
DisplayPort	1 x DisplayPort 1.4
Audio	Realtek ALC897 7.1-Kanal
Lüfteranschlüsse	3 x 4-Pin PWM
RGB-Beleuchtung	Nein
Garantie	3 Jahre
Reinigung	Druckluft oder weiches Tuch, kein Wasser
Sicherheit	Überspannungsschutz, Temperaturüberwachung
Ersatzteile	Verfügbar über MSI Kundendienst

Häufig gestellte Fragen - PRO B840M-P WIFI6E MSI

Wie installiere ich den Prozessor auf dem MSI PRO B840M-P WIFI6E?

Heben Sie den Sockelhebel an, setzen Sie den AMD AM5 Prozessor vorsichtig ein (Markierungspfeile ausrichten) und senken Sie den Hebel.

Welche RAM-Typen werden unterstützt?

Das Motherboard unterstützt DDR5-Speicher mit einer Geschwindigkeit von bis zu 6400 MHz (OC). Verwenden Sie zwei Module für Dual-Channel.

Wie aktualisiere ich das BIOS des MSI PRO B840M-P WIFI6E?

Laden Sie die neueste BIOS-Datei von der MSI-Website herunter, kopieren Sie sie auf einen FAT32-formatierten USB-Stick und verwenden Sie die M-Flash Funktion im BIOS.

Unterstützt das Motherboard PCIe 4.0?

Ja, der primäre PCIe-x16-Steckplatz und der M.2-Slot arbeiten mit PCIe 4.0. Der zweite PCIe-Steckplatz ist PCIe 3.0.

Wie schließe ich die Frontpanel-Anschlüsse (Power, Reset, LEDs) an?

Die Anschlüsse befinden sich in der unteren rechten Ecke des Motherboards. Lesen Sie das Handbuch für die genaue Pinbelegung (JFP1).

Welche Lüfteranschlüsse sind vorhanden?

Es gibt 3 x 4-Pin-PWM-Lüfteranschlüsse. Diese können im BIOS oder über die MSI Center Software gesteuert werden.

Wie verbinde ich mich mit dem integrierten Wi-Fi?

Installieren Sie die Wi-Fi-Treiber von der MSI-Website und verbinden Sie sich über das Windows-Netzwerksymbol mit Ihrem WLAN.

Wo finde ich die Treiber für das MSI PRO B840M-P WIFI6E?

Laden Sie die Treiber von der MSI Support-Seite herunter. Geben Sie dort das Modell ein und wählen Sie Ihr Betriebssystem.

Unterstützt das Motherboard Übertaktung?

Ja, der AMD B840 Chipsatz erlaubt Übertaktung des Arbeitsspeichers und des Prozessors (mit K-Serien). Verwenden Sie die BIOS-Einstellungen oder die MSI Center Software.

Kann ich eine separate Grafikkarte einbauen?

Ja, der PCIe 4.0 x16 Steckplatz ist für eine Grafikkarte vorgesehen. Entfernen Sie die I/O-Blende und setzen Sie die Karte ein.

BEDIENUNGSANLEITUNG PRO B840M-P WIFI6E MSI

Vorteile von UEFI....4

Inkompatible UEFI-Fälle 4

Wie überprüfe ich den BIOS-Version? 4

BIOS Setup....5

Öffnen des BIOS Setups.... 5

Funktionstasten....5

BIOS-Einstellungsmodus....6

EZ Modus: 6

Game Boost 7

Creation Boost....7

Al Boost....8

AXMP/ EXPO Profile 9

M-Flash 10

Favorite 12

MSI Leistungsvoreinstellung 14

Smart Taste....15

Profil 16

Hardware Monitor....18

Smart-Fan-Konfiguration 19

BIOS Log 20

Sprache....21

BIOS Suchen 22

Screenshot.... 23

Bootpriorität....24

EZ Ein/Aus....25

EZ Konfiguration 26

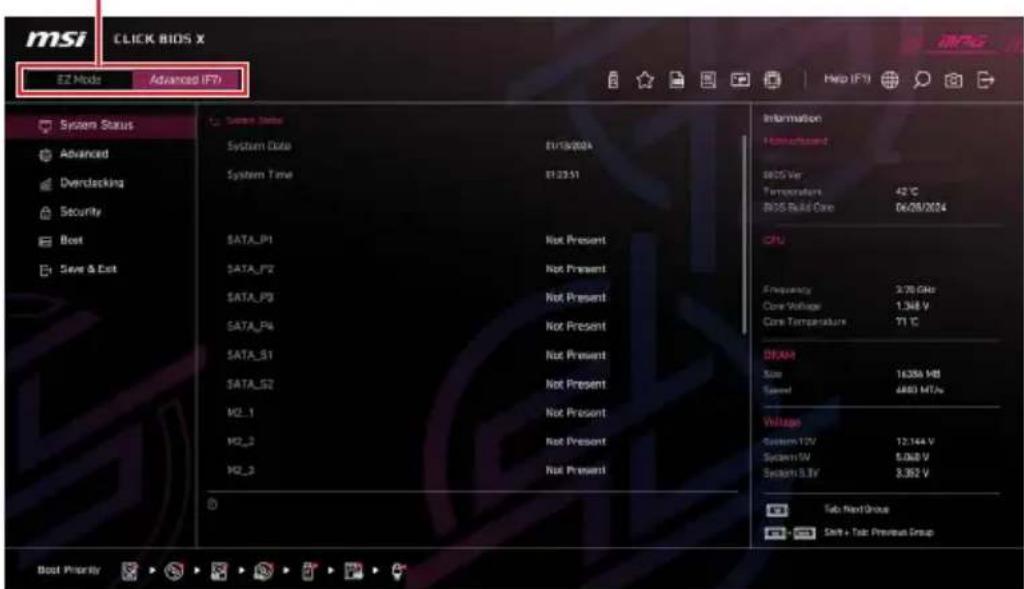

Erweiterter Modus 27

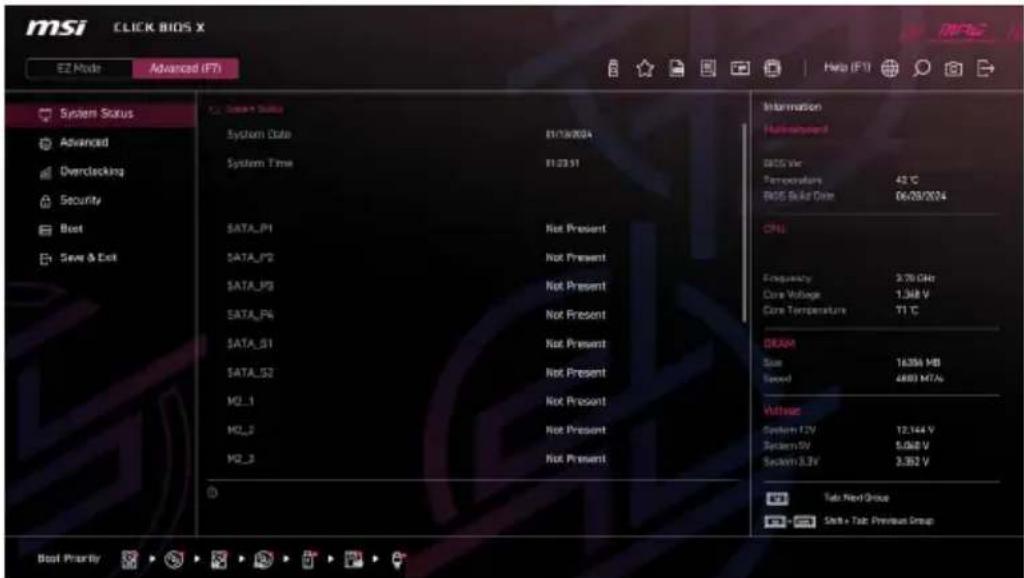

Systemstatus....28

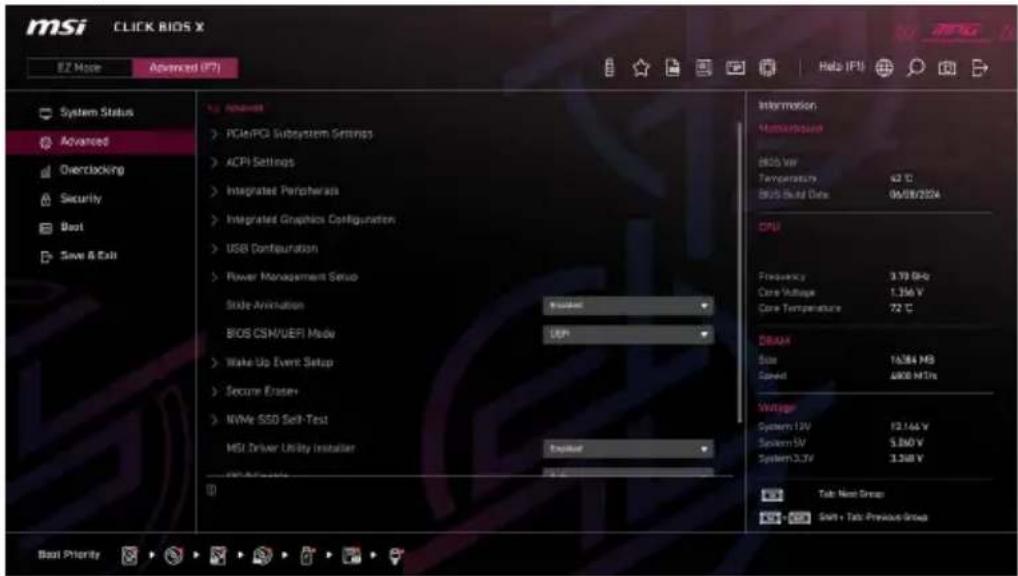

Erweitert.... 29

Übertaktungsmenü.... 36

Sicherheit 61

Boot....65

Save & Exit 66

Reset des BIOS....67

Aktualisierung des BIOS 67

Aktualisierung des BIOS mit dem M-FLASH-Programm 67

Aktualisierung des BIOS mit MSI Center 68

Aktualisierung des BIOS mit Flash BIOS Taste 68

Revisionsgeschichte 69

UEFI BIOS

Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. Es verfügt jedoch weiterhin über einen CSM-Modus (Compatibility Support Module), der mit älteren Geräten kompatibel ist. Auf diese Weise können Sie ältere Geräte nachträglich durch UEFI-kompatible Geräte ersetzen.

Der Begriff „BIOS “ bezieht sich in diesem Benutzerhandbuch auf das UEFI-BIOS, sofern nicht anders angegeben.

Vorteile von UEFI

• Schnelles Booten - UEFI kann das Betriebssystem direkt booten und den BIOS-Selbsttestprozess speichern. Außerdem entfällt die Zeit, um während des POST in den CSM-Modus zu wechseln.
• Unterstützt Festplattenpartitionen, die größer als 2 TB sind.
• Unterstützt mehr als 4 primäre Partitionen mit einer GUID-Partitionstabelle (GPT).
• Unterstützt eine unbegrenzte Anzahl an Partitionen.
• Unterstützt den vollen Funktionsumfang neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützt sicheren Start – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang beeinträchtigt.

Inkompatible UEFI-Fälle

• 32-Bit-Windows-Betriebssystem - Dieses Motherboard unterstützt nur das 64-Bit-Windows 11-Betriebssystem.
• Ältere Grafikkarten - Das System erkennt Ihre Grafikkarte. Bei Erkennung einer nicht kompatiblen Grafikkarte wird die Warnmeldung „Auf dieser Grafikkarte wurde keine GOP-Unterstützung (Graphics Output Protocol) erkannt “ angezeigt.

Wir empfehlen Ihnen, eine GOP / UEFI-kompatible Grafikkarte zu nutzen oder eine CPU mit integrierter Grafikeinheit zu verwenden, um eine normale Funktion des Systems zu gewährleisten.

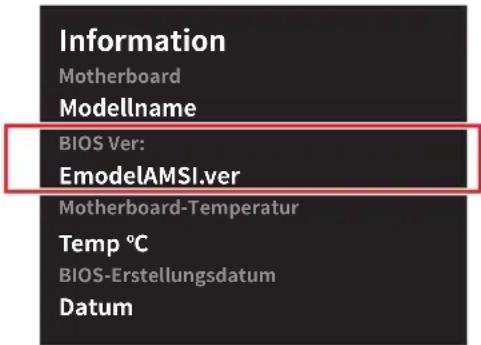

Wie überprüfe ich den BIOS-Version?

Nach dem Aufrufen des BIOS finden Sie die BIOS-Version im Informationsfeld.

BIOS Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse.

• Die BIOS-Setup-Bildschirme, Optionen und Einstellungen in diesem Handbuch dienen nur als Referenz und können von dem von Ihnen erworbenen Motherboard abweichen. Detaillierte Bildschirme, Einstellungen und Optionen finden Sie in der aktuellen BIOS-Version Ihres Systems.
- Im erweiterten Modus finden Sie die Beschreibungen der BIOS-Elemente am unteren Rand des BIOS-Bildschirms, um Informationen über Zweck und Funktion der einzelnen BIOS-Einstellungen zu erhalten. BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen.

Öffnen des BIOS Setups

Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint.

Funktionstasten

+/-: Erhöhen / Verringern des Wertes

Eingabe: Wählen Sie den Artikel

ESC: Beenden

Tab: Nächste Auswahl

Strg+F: Suchmenü aufrufen

F1: Allgemeine Hilfe

F2: Hinzufügen/Entfernen eines Favoritenpunkts

F3: Öffnen des Favoriten Menüs

F4: Öffnen das Informationsmenü für das CPU-Core-Center und das Memory-Center

F5: Öffnen das Menü „Hardware Monitor“

F6: Laden der ursprünglichen Setup-Standardwerte

F7: Wechselt zwischen dem Erweiterten-Modus und EZ-Modus

F8: OC-Profil wird vom USB-Stick geladen

F9: OC-Profil wird auf einem USB-Stick gespeichert

F10: Speichern oder Zurücksetzen der Änderungen*

F12: Macht einen Screenshot und speichert auf einen FAT/FAT32-USB-Laufwerk.

* Beim Drücken der F10 Taste wird das Fenster zum Speichern Ihrer Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten.

BIOS-Einstellungsmodus

Es gibt zwei Modi, damit Sie die BIOS-Einstellungen konfigurieren können: EZ- und Erweiterter-Modus. Klicken Sie auf die Schaltfläche EZ-Modus/ Erweiterter Modus oder drücken Sie die Funktionstaste F7, um zwischen diesen beiden Modi zu wechseln.

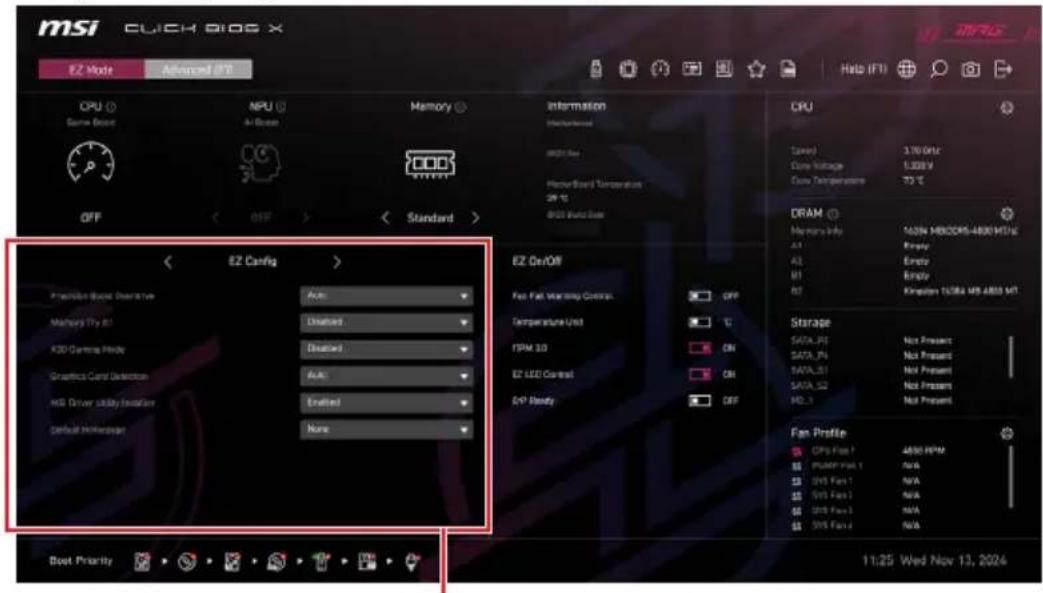

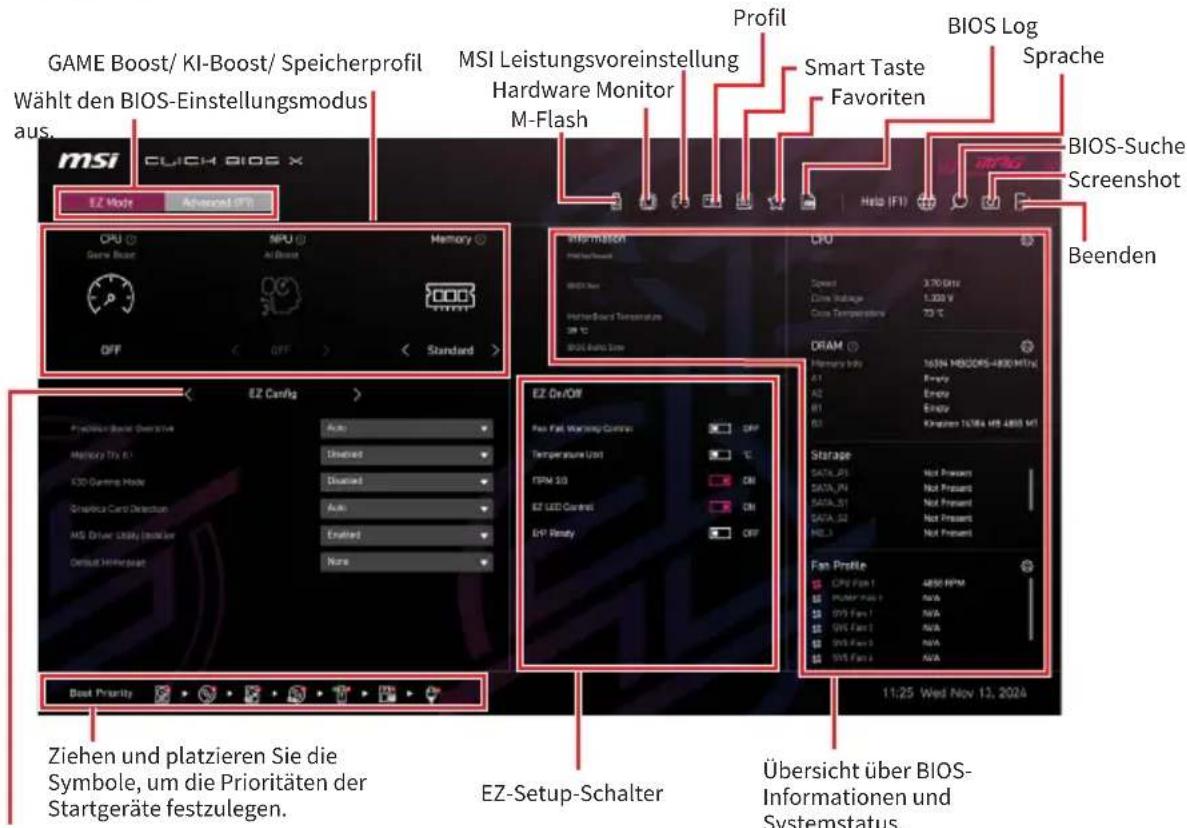

EZ Modus:

Favoriten ist ein Bereich, in dem ein personalisiertes BIOS-Einstellungsmenü erstellt werden kann.

Wechseln Sie zwischen dem EZ Config- und dem Favoriten-Menü.

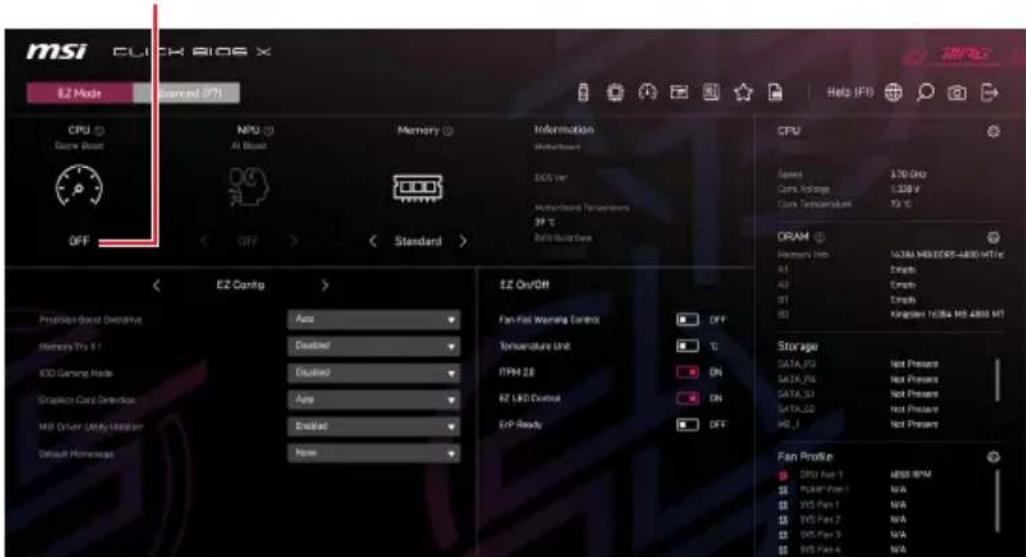

Game Boost

Wenn Game Boost aktiviert ist, konfiguriert das BIOS die CPU automatisch für ein optimales Overclocking. Diese Funktion ist jedoch nur verfügbar, wenn sowohl das Motherboard als auch die CPU sie unterstützen.

Klicken Sie hier, um die Game Boost/Creation Boost-Funktion zu aktivieren oder zu deaktivieren.

Bitte ändern Sie keine Werte im Übertaktung-Menü und laden Sie keine Standardwerte während Game Boost aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.

Creation Boost

Aktiviert den Creation Boost zur Leistungsoptimierung.

Bitte ändern Sie keine Werte im Übertaktung-Menü und laden Sie keine Standardwerte während Creation Boost Funktion aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.

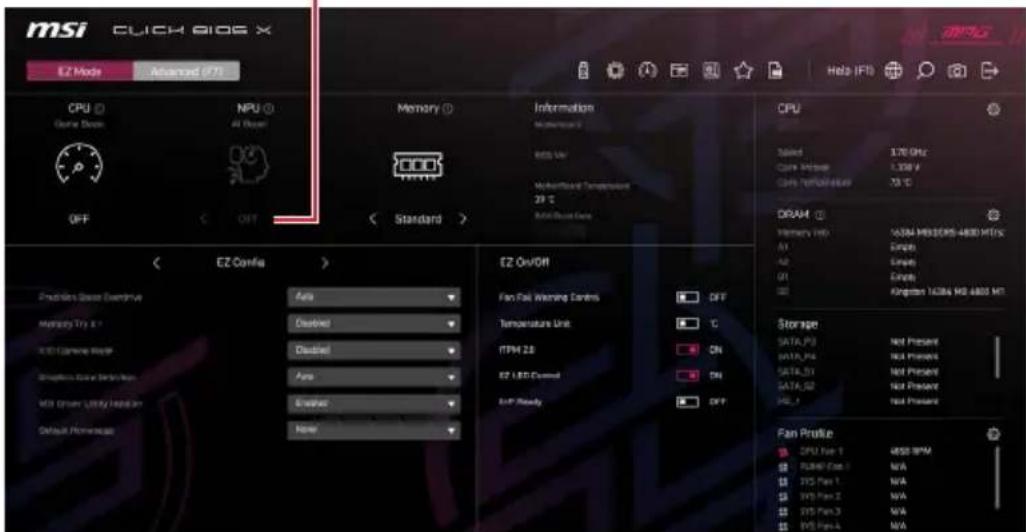

AI Boost

Durch Aktivieren von AI (Künstliche Intelligenz) Boost kann das BIOS die NPU automatisch für optimale Einstellungen konfigurieren, um die AI-Verarbeitungsleistung zu verbessern. Diese Funktion ist jedoch nur verfügbar, wenn sowohl das Motherboard als auch die CPU sie unterstützen.

Klicken Sie hier, um die AI

OC-Funktion zu aktivieren

oder zu deaktivieren.

Bitte ändern Sie keine Werte im Übertaktung-Menü und laden Sie keine Standardwerte während AI Boost Funktion aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.

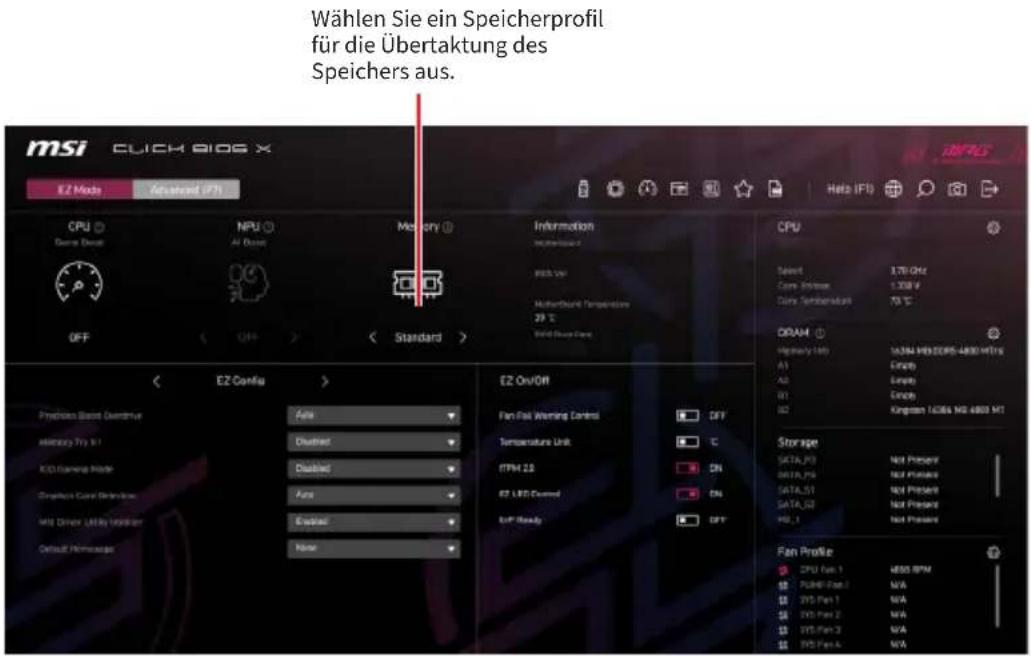

AXMP/ EXPO Profile

Es ermöglicht Ihnen, ein Speicherprofil für das Übertakten des Speichers auszuwählen. Diese Funktion ist jedoch nur verfügbar, wenn sowohl das Motherboard als auch die CPU sie unterstützen.

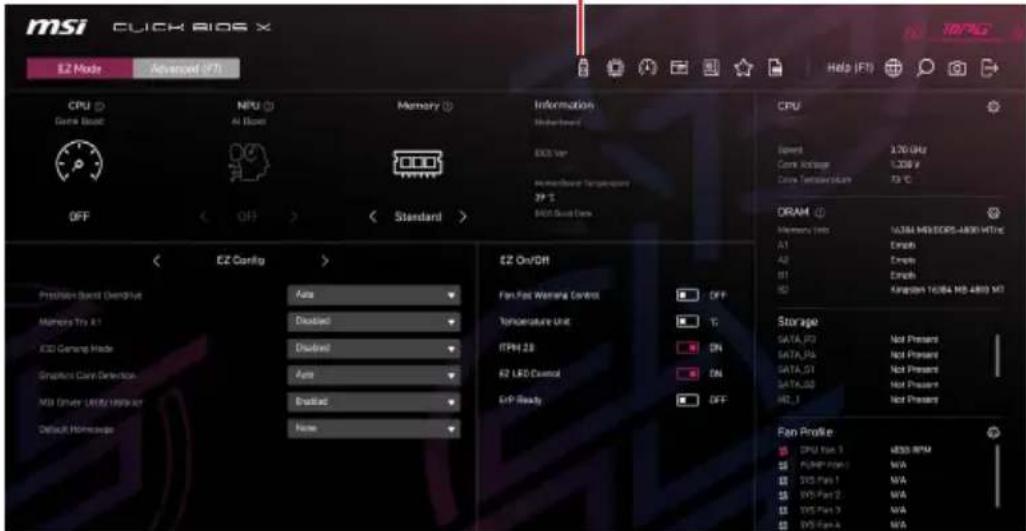

M-Flash

Mit M-FLASH können Sie das BIOS einfach mit einem USB-Flash-Laufwerk aktualisieren.

Klicken Sie auf dieses Symbol, um den M-Flash-Vorgang zu starten.

Bevor Sie den M-Flash-Prozess starten, stellen Sie sicher, dass Sie Folgendes haben:

- Ein USB-Flash-Laufwerk mit einer Kapazität von 32 GB oder weniger, das mit FAT32 formatiert ist.

M-Flash unterstützt nur das FAT32-Format und der USB-Speicherstick sollte nicht größer als 32 GB sein.

- Einen Computer mit Internetzugang.

Führen Sie dann die folgenden Schritte aus, um das BIOS zu aktualisieren.

1. Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash-Laufwerk.
2. Wenn Ihr Motherboard über einen Multi-BIOS-Schalter verfügt, wechseln Sie zum Ziel-BIOS-ROM.
3. Stecken Sie den USB-Speicherstick in den USB-Anschluss Ihres Motherboards.
4. Wechseln Sie in den Flash-Modus, indem Sie:

- Beim Neustart drücken Sie während des POST-Vorgangs die Taste Strg + F5 und klicken Sie auf Yes (Ja), um das System neu zu starten.

Drücken Sie , um M-Flash zur BIOS-Aktualisierung zu aktivieren.

- Beim Neustart drücken Sie während des POST-Vorgangs die Entf-Taste. Klicken Sie anschließend auf die M-FLASH Taste und anschließend auf Ja, um das System neu zu starten.

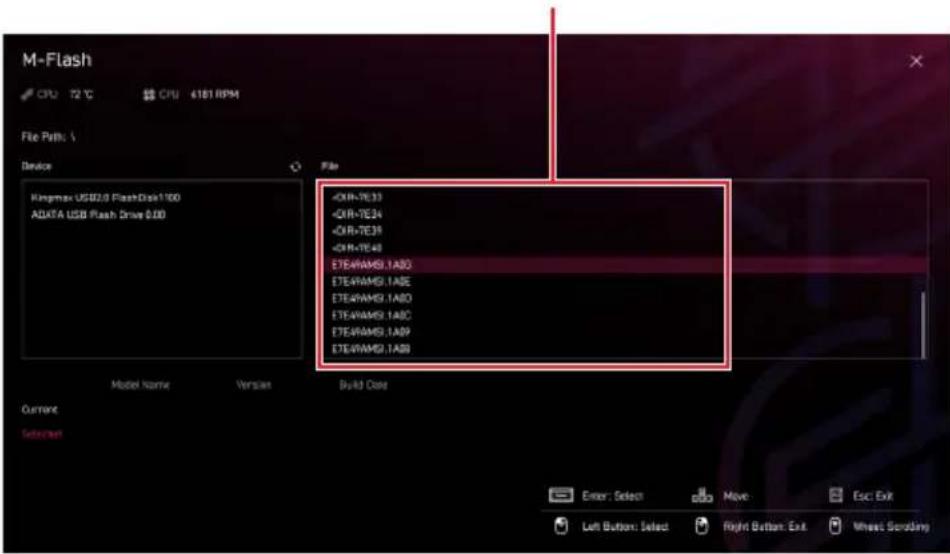

1. Wählen Sie eine BIOS-Datei aus und drücken Sie die Eingabetaste.

Wählen Sie eine BIOS-Datei aus.

1. Wenn Sie durch eine Dateiüberprüfungsmeldung dazu aufgefordert werden, klicken Sie auf „Ja“, um das BIOS-Update zu starten.

Sobald das Update 100 % erreicht hat, wird das System automatisch neu gestartet.

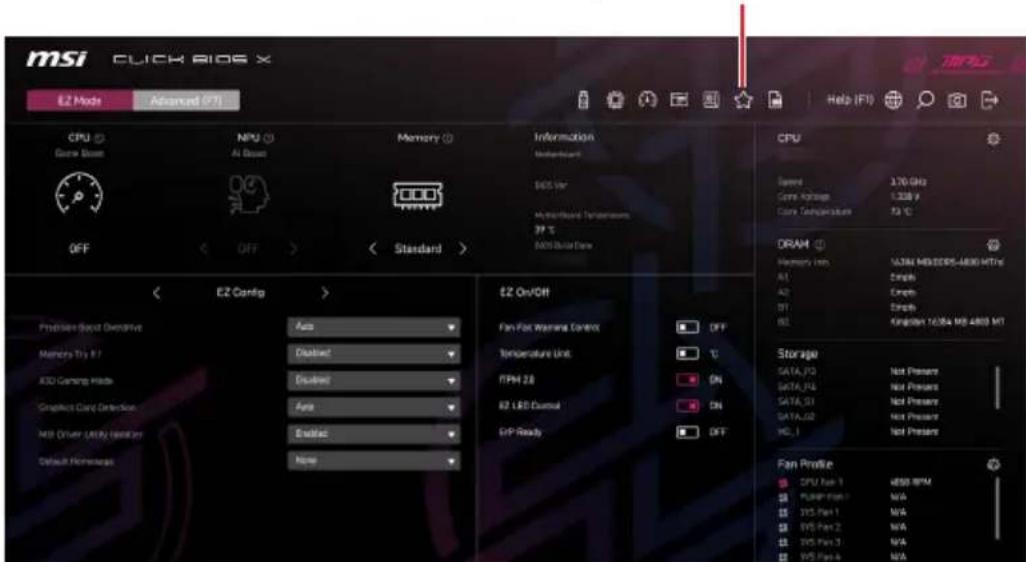

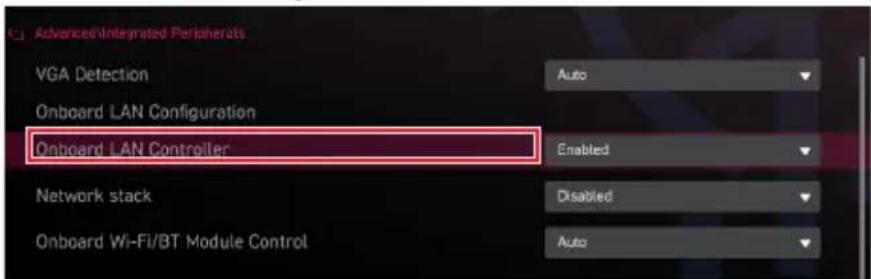

Favoriten

Favoriten ist ein Bereich, in dem Sie ein personalisiertes BIOS-Einstellungsmenü erstellen können. Das Favoriten-Menü ermöglicht Ihnen den schnellen und einfachen Zugriff auf Ihre am häufigsten verwendeten BIOS-Einstellungen.

Klicken Sie auf dieses Symbol, um die Hauptseite der Favoriten aufzurufen.

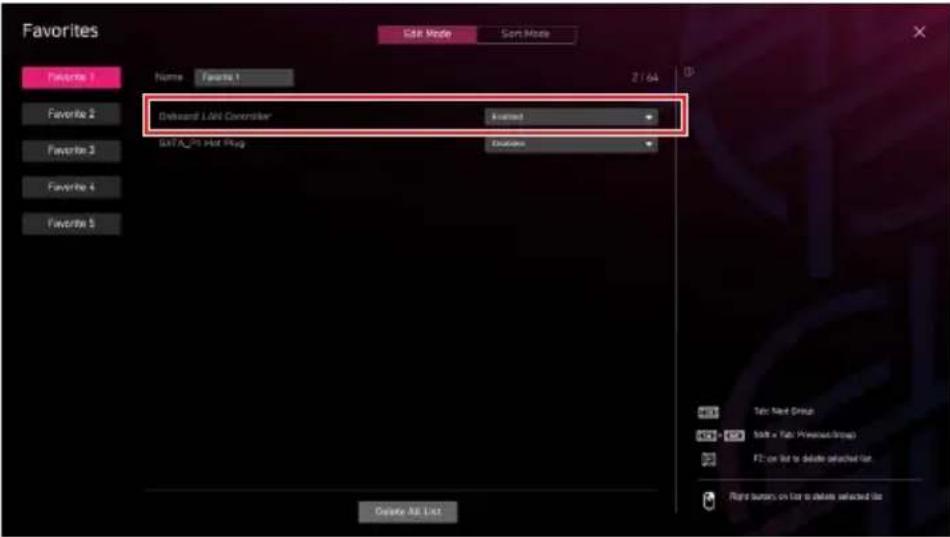

- Um ein BIOS-Punkte zu einer Favoritenmenü hinzufügen

1. Wählen Sie einen BIOS-Eintrag im BIOS-Untermenü aus.

1. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2.

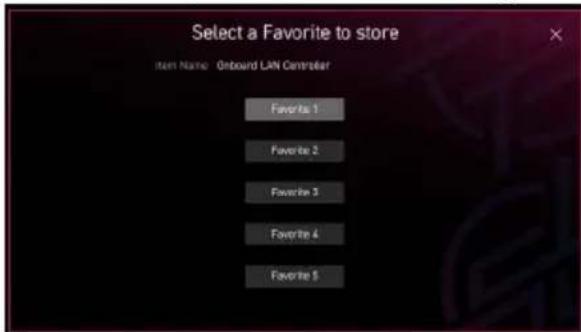

2. Wählen Sie ein Favoriten-Menü, um diesen BIOS-Eintrag hinzuzufügen.

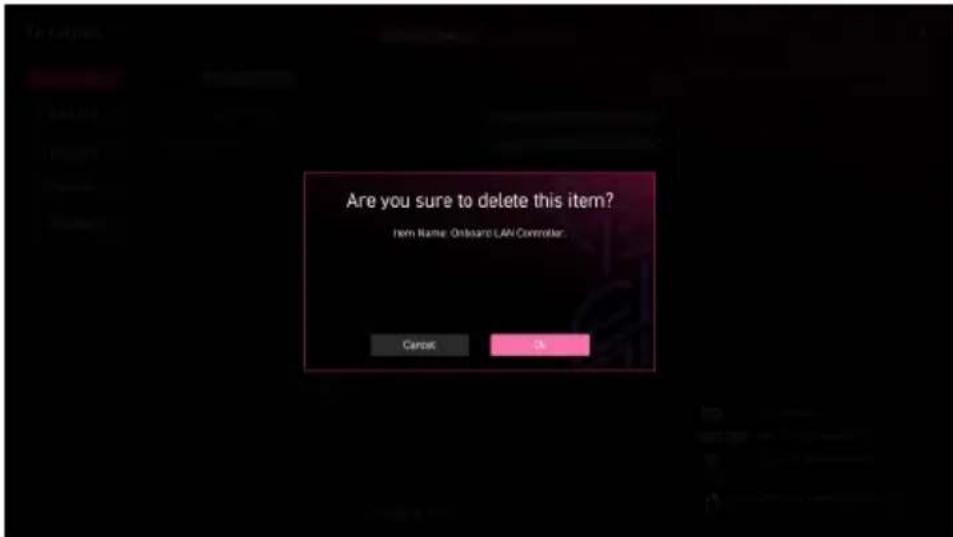

- Um ein BIOS-Punkte von Favoritenmenü zu löschen

1. Wählen Sie einen BIOS-Eintrag auf einer Favoritenmenü.

1. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2.
2. Wählen Sie Delete (Löschen) aus und klicken Sie auf OK.

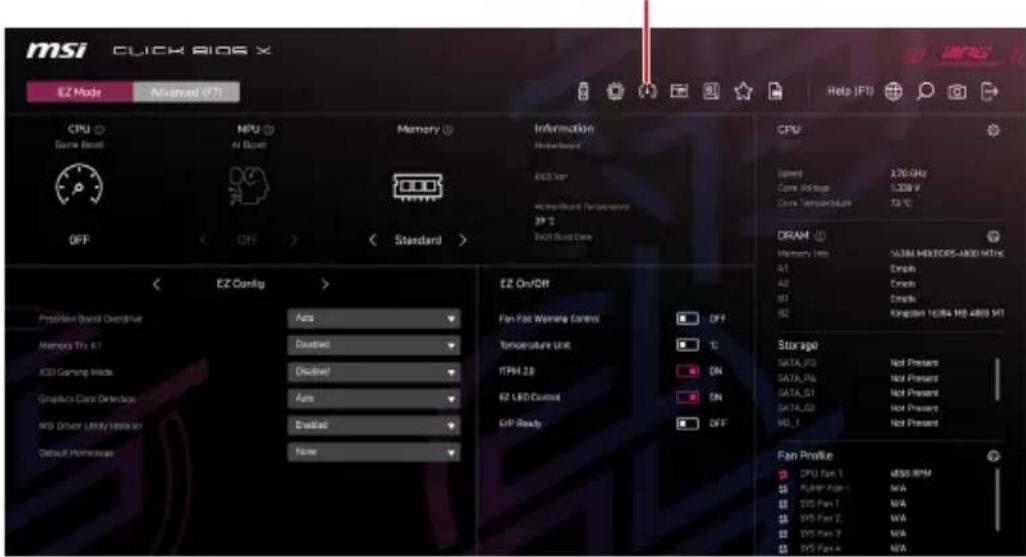

MSI Leistungsvoreinstellung

Die Funktion der MSI Leistungsvoreinstellung bietet verschiedene Stufen der Leistungsbegrenzungskontrolle für unterschiedliche wichtige Szenarien.

MSI Leistungsvoreinstellung

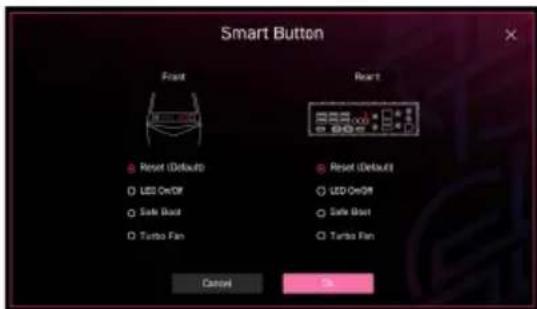

Smart Taste

Klicken Sie auf diese Schaltfläche, um eine Systemfunktion entweder für die Smart-Taste auf dem Motherboard oder die Reset-Taste am Computergehäuse auszuwählen. Die gewählte Funktion kann dann durch Drücken der Smart-/Reset-Taste aktiviert werden.

Klicken Sie auf dieses Symbol, um die Smart-Button-Funktion einzustellen

- Bitte befolgen Sie den unten stehenden Schritten, um die Smart-Taste-Funktion einzustellen.

1. Klicken Sie auf Smart-Taste.
2. Wählen Sie die Systemfunktionen für die Smart-Taste und die Reset-Taste separat aus. Klicken Sie dann auf OK.

• Reset - dient zum Zurücksetzen des Systems.
• LED Ein/Aus - dient zum Ein- und Ausschalten aller Onboard-LEDs.

Die Funktions der „LED Ein/Aus“ steht nicht zur Verfügung, wenn der LED_SW1 (EZ LED Control) Schalter AUS gestellt wird.

• Safe Boot - Klicken Sie auf die Reset-/Smart-Taste und starten Sie das System gleichzeitig, um im abgesicherten Startmodus zu booten. Das System startet mit den Standardeinstellungen und senkt den PCIe-Modus (von der CPU).

• Turbo Fan - Drücken Sie die Reset-/Smart-Taste, um alle Lüfter mit voller Geschwindigkeit oder Standardgeschwindigkeit zu betreiben.

• Drücken Sie F10, um die Änderung zu speichern, und wählen Sie Ja, um das System neu zu starten.

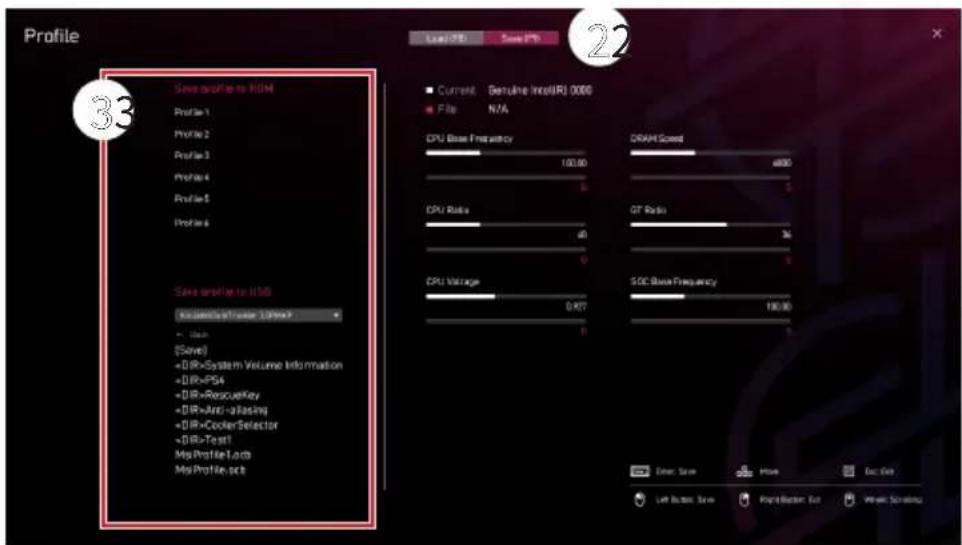

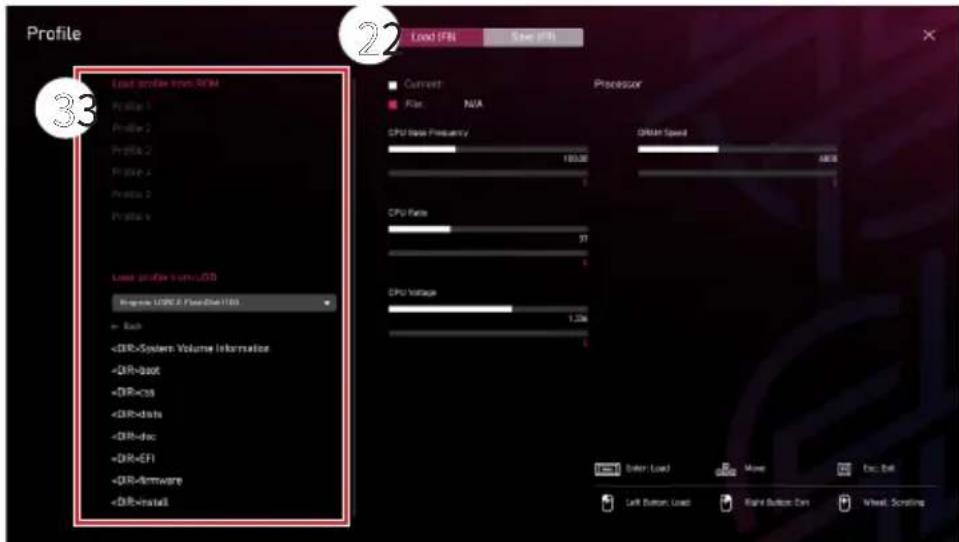

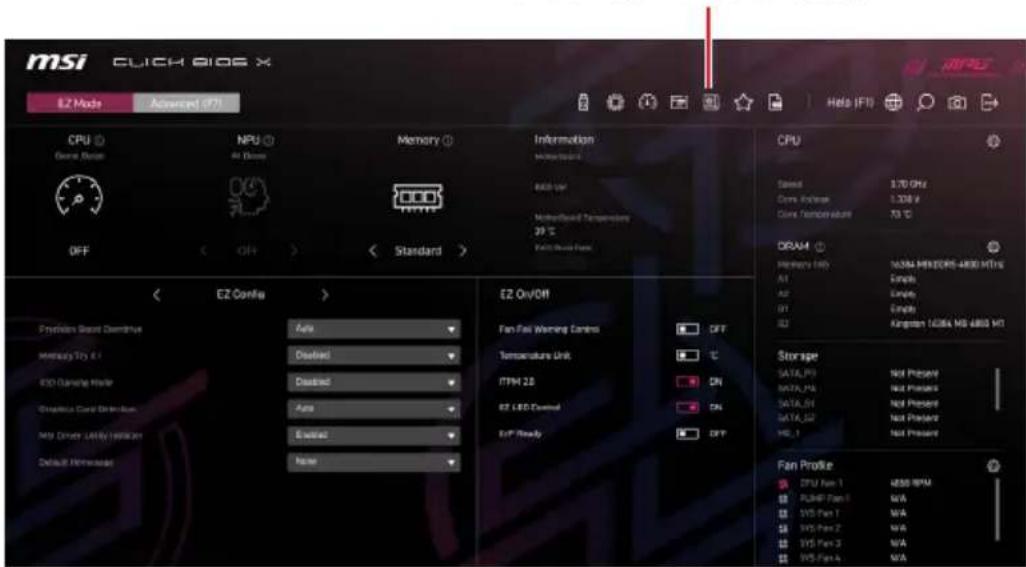

Profil

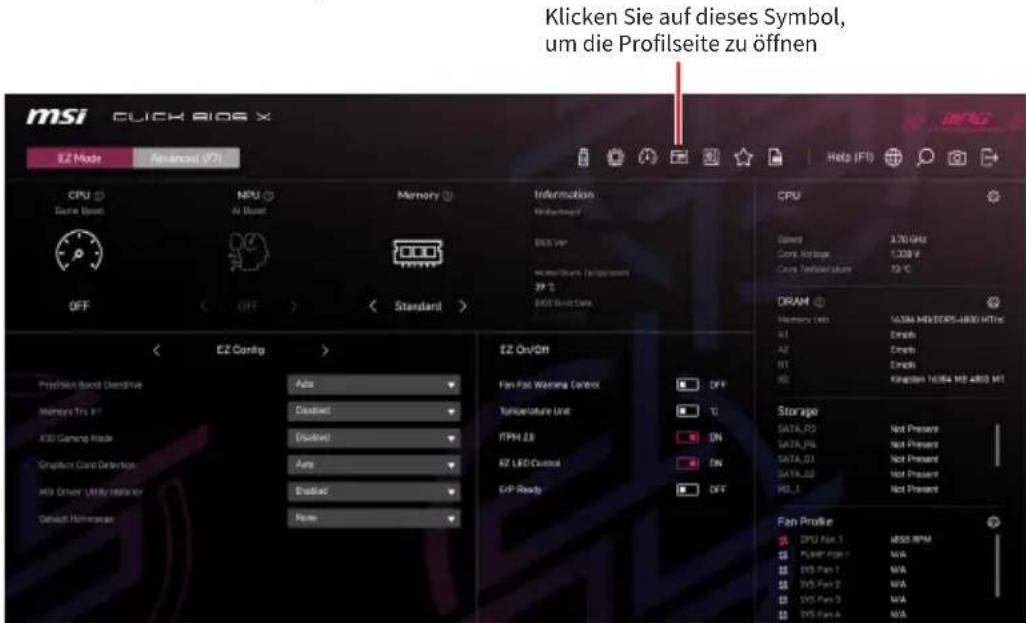

Auf der Profilseite können Sie BIOS-Profile aus dem BIOS-ROM oder von einem USB-Flash-Laufwerk laden oder speichern.

Das USB-Flash-Laufwerk sollte nur im FAT / FAT32-Format vorliegen.

- Bitte folgen Sie den nachstehenden Schritten, um das Profil zu laden.

1. Klicken Sie auf das Profil-Symbol.
2. Klicken Sie auf Laden (F8), um die Seite mit dem Ladeprofil aufzurufen.
3. Wählen Sie ein Profil aus dem ROM/ USB-Flash-Laufwerk aus und drücken Sie dann die Eingabetaste, um das Profil zu laden.

- Bitte befolgen Sie die nachstehenden Schritte, um ein Profil zu speichern.

1. Klicken Sie auf das Profil-Symbol.
2. Klicken Sie auf Speichern (F9), um zur Seite zum Speichern des Profils zu gelangen.
3. Wählen Sie das ROM oder das USB-Flash-Laufwerk aus und drücken Sie die Eingabetaste.

1. Klicken Sie auf OK, um die aktuellen BIOS-Einstellungen zu speichern und ein Profil zu erstellen.

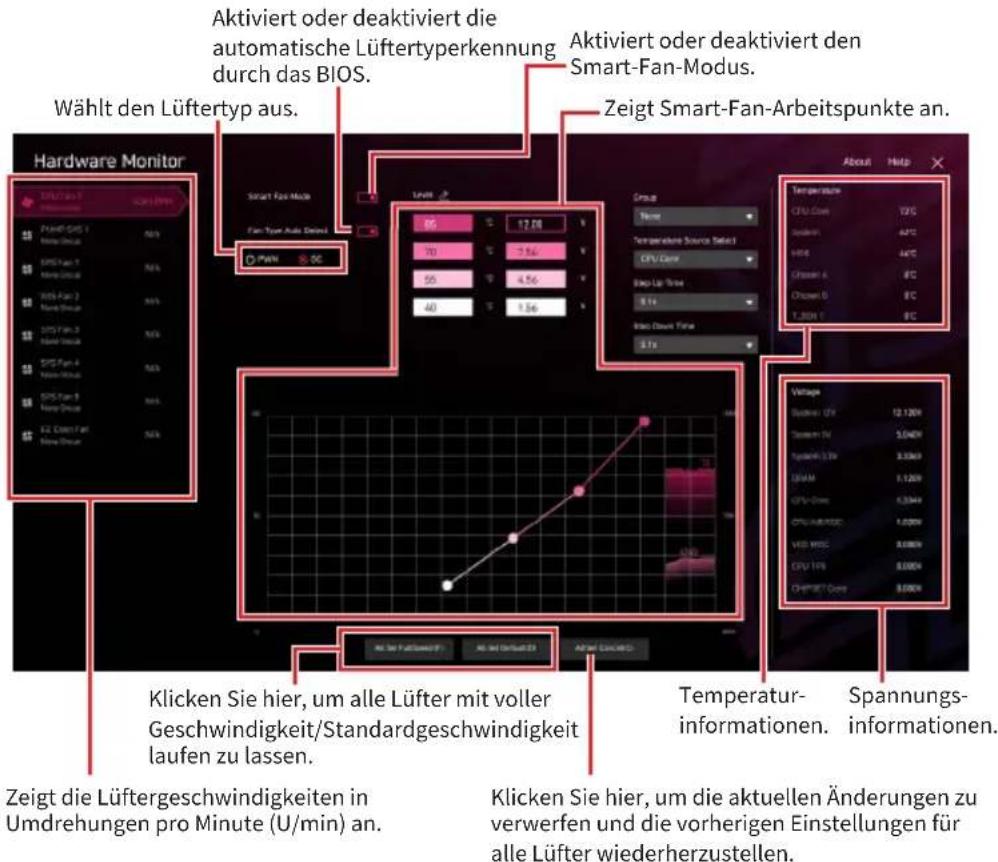

Hardware Monitor erkennt und zeigt die Spannungen und Temperaturen verschiedener Komponenten an. Er bietet außerdem eine Smart-Fan-Funktion, mit der Sie die Lüftergeschwindigkeit manuell anpassen können.

Klicken Sie auf dieses Symbol, um die Hardware-Monitor-Seite aufzurufen.

Smart Fan ist eine ausgezeichnete Funktion, welche die Geschwindigkeit von CPU-, Pumpen- und Systemlüftern automatisch an die aktuelle Temperatur anpasst, um Überhitzung und Schäden zu vermeiden.

Dieses Menü kann je nach Motherboard-Modell unterschiedlich aussehen. Spezifische Einstellungen und Optionen finden Sie im BIOS Ihres Motherboards.

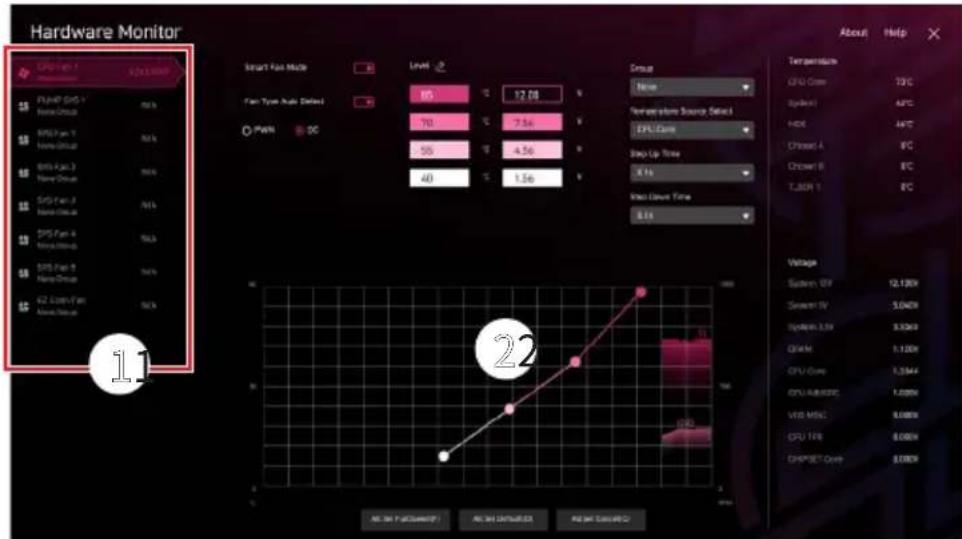

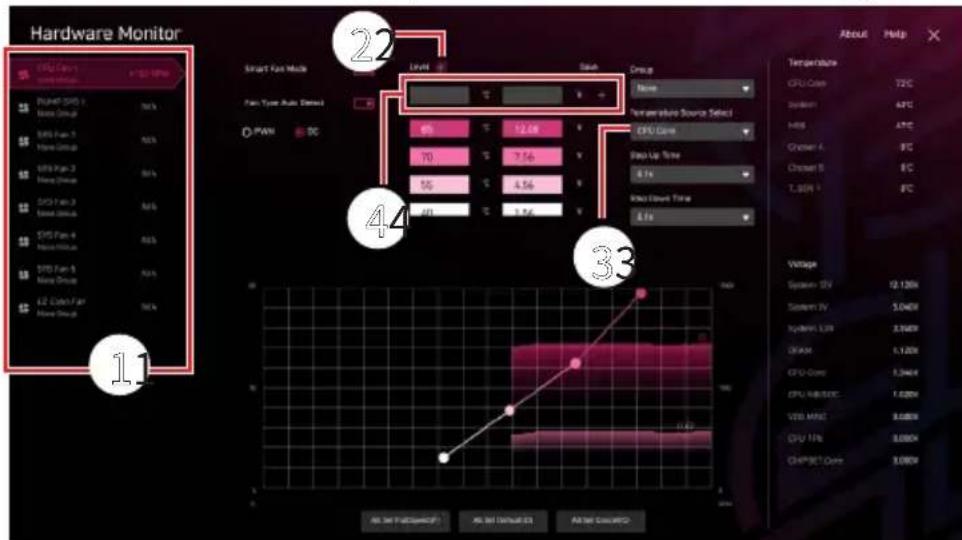

Smart-Fan-Konfiguration

• Bitte folgen Sie den unten stehenden Schritten, um die Lüftergeschwindigkeit (U/min) anzupassen.
• Wählen Sie einen Lüfter aus, den Sie anpassen möchten.
• Klicken und ziehen Sie die Betriebspunkte, um die Lüftergeschwindigkeit einzustellen.

- Bitte folgen Sie den unten stehenden Schritten, um eine neue Lüfterlast für den Smart-Fan-Modus hinzuzufügen

1. Wählen Sie einen Lüfter aus, den Sie anpassen möchten.
2. Doppelklicken Sie auf das Symbol neben „Level“.
3. Wählen Sie eine Temperaturquelle für diesen Lüfterpunkt.
4. Geben Sie einen gewünschten Wert innerhalb des Smart-Modus-Bereichs ein. Klicken Sie anschließend auf „+“, um die neue Lüfterlast hinzuzufügen.

Stellen Sie sicher, dass die Lüfter nach dem Einstellen der Lüftergeschwindigkeit und dem Umschalten des Lüftermodus ordnungsgemäß funktionieren.

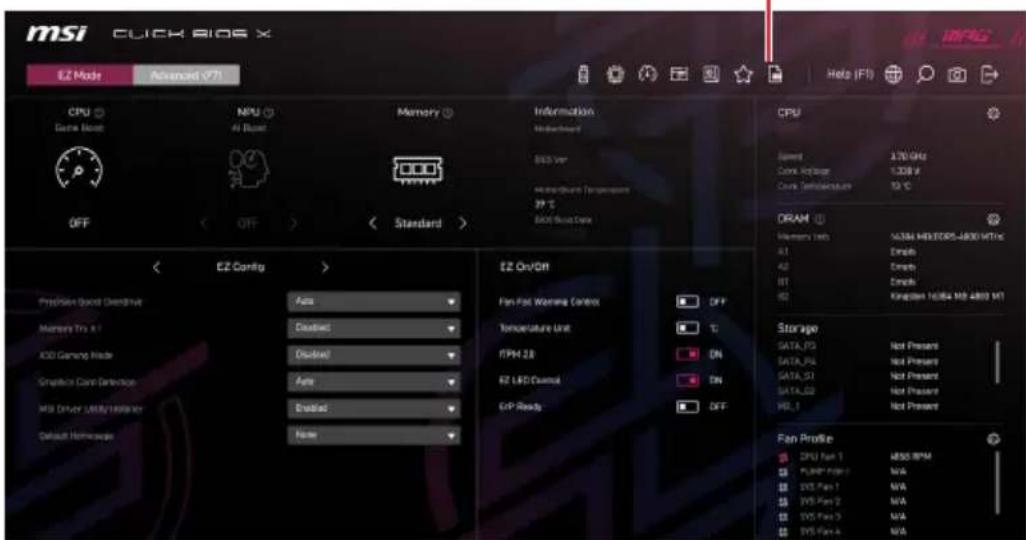

BIOS Log

Die BIOS-Protokollseite zeigt eine detaillierte Liste der BIOS-Konfigurationsänderungen innerhalb dieses Zeitraums an.

Klicken Sie auf dieses Symbol, um die BIOS-Log-Seite aufzurufen.

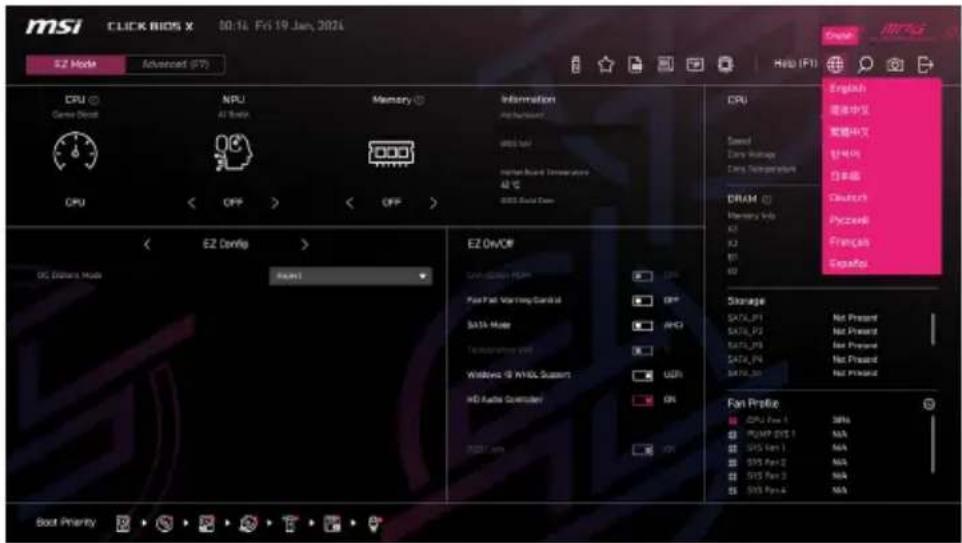

Sprache

Klicken Sie auf diese Schaltfläche, um die Anzeigesprache der BIOS-Einstellungen auszuwählen.

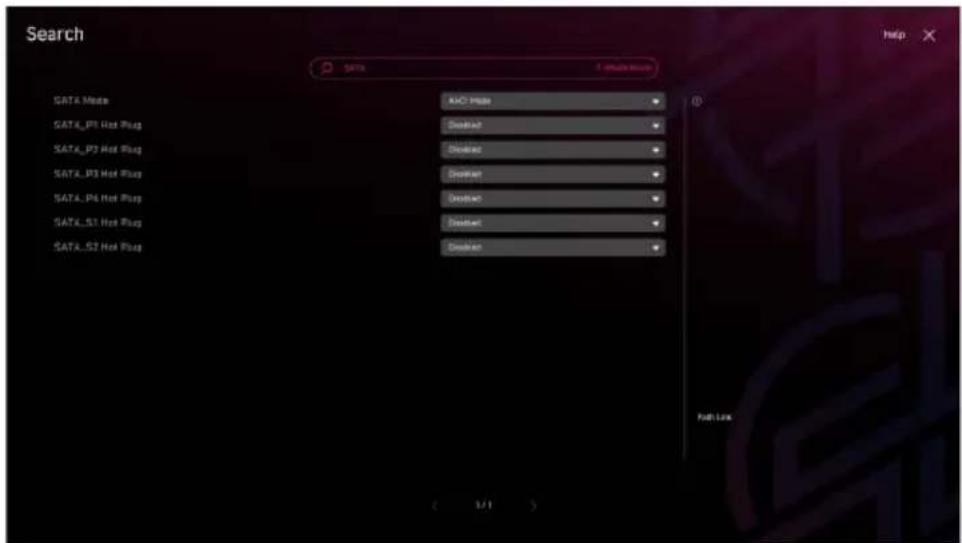

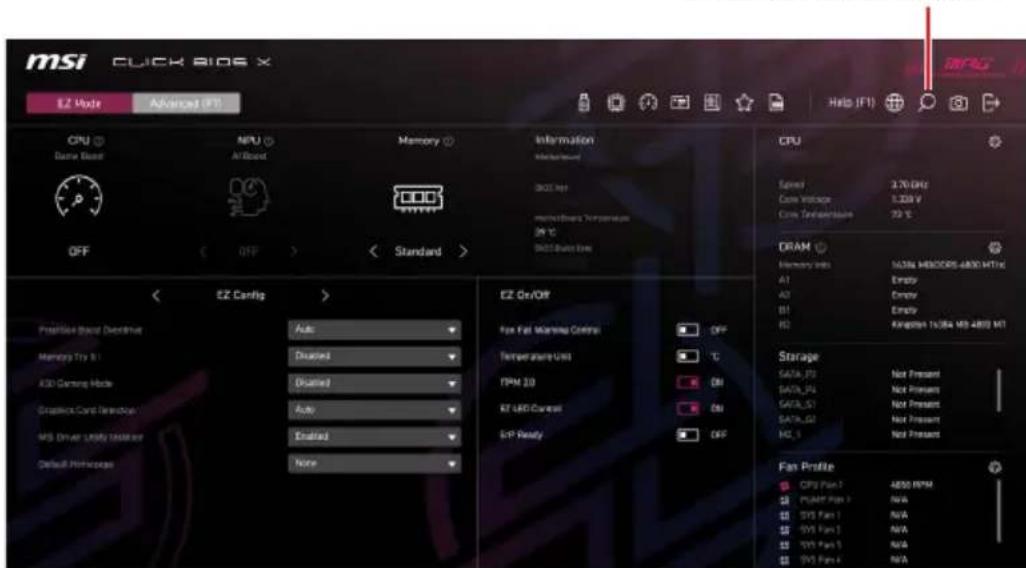

Klicken Sie auf dieses Symbol, um die BIOS-Suchseite aufzurufen.

Auf der Suchseite können Sie durch Eingabe eines Schlüsselworts nach den entsprechenden BIOS-Elementen suchen.

Auf der Suchseite stehen nur die F2-, F6-, F10 und F12-Funktionstasten zur Verfügung.

Screenshot

Klicken Sie auf diese Schaltfläche oder drücken Sie die F12-Taste, um einen Screenshot zu erstellen und auf einem USB-Flash-Laufwerk zu speichern.

Klicken Sie auf dieses Symbol, um einen Screenshot zu machen.

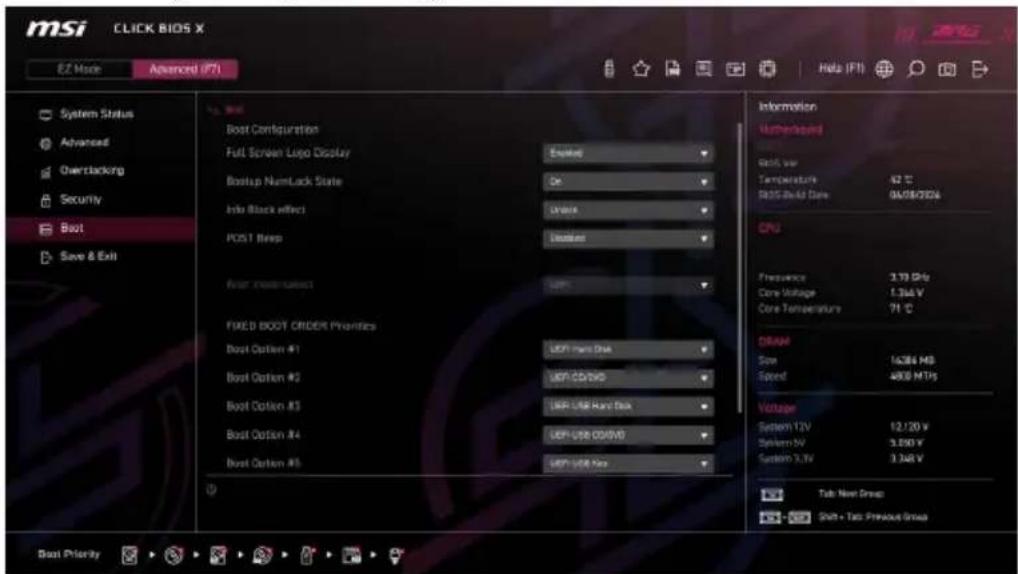

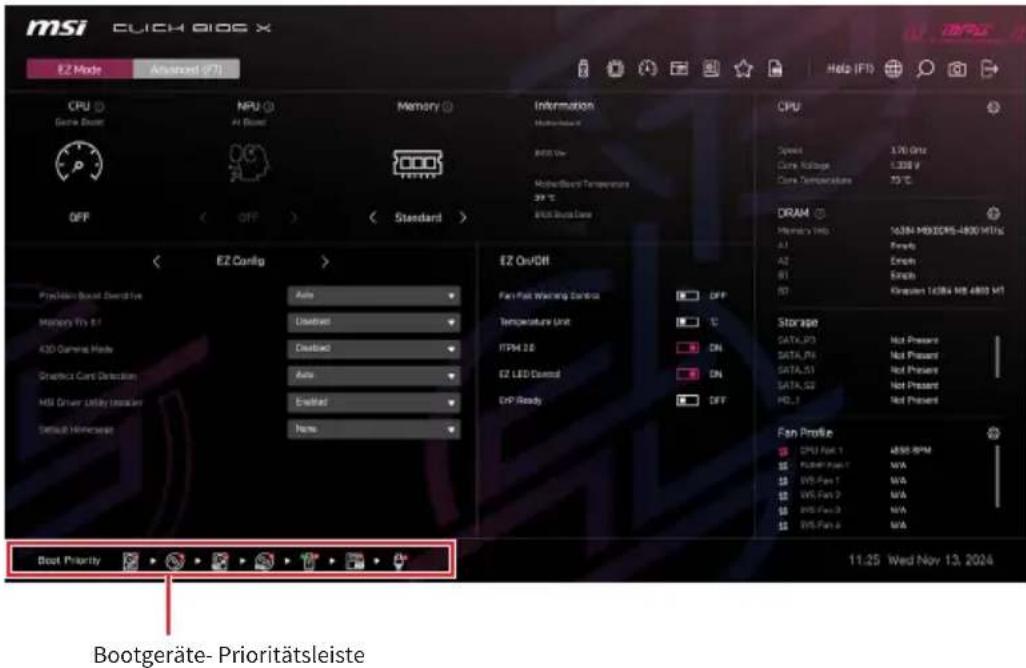

Ziehen und legen Sie die Symbole ab, um die Startreihenfolge der Geräte festzulegen. Die Geräte von links nach rechts haben absteigende Startpriorität (höchste Priorität links).

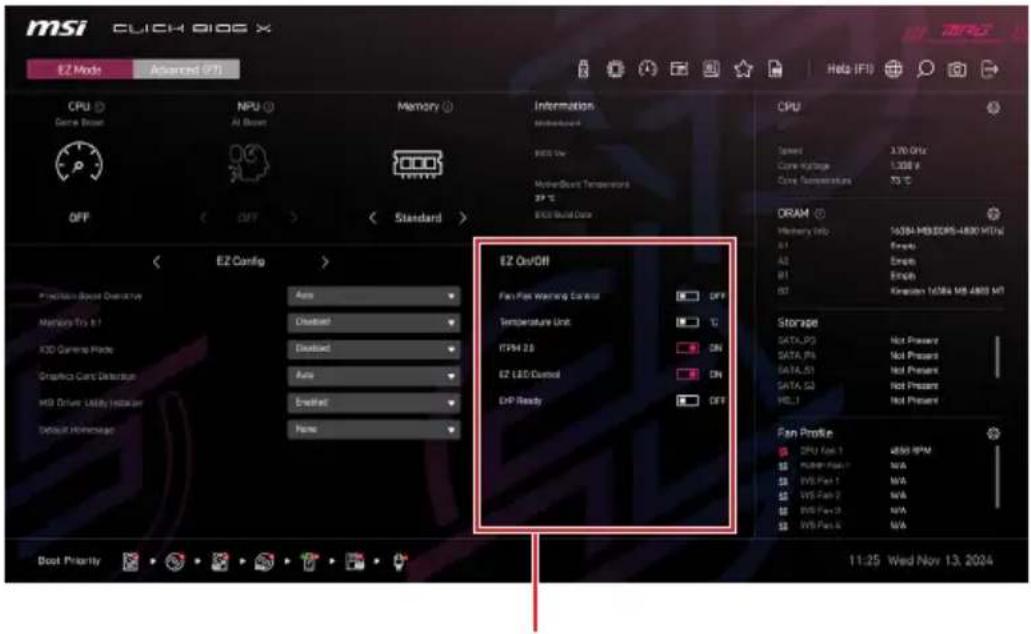

EZ Ein/Aus

Der Bereich EZ Ein/Aus bietet benutzerfreundliche Steuerungen für gängige Funktionen.

• CPU-Lüfterfehler-Warnsteuerung - Aktiviert oder deaktiviert die Anzeige der CPU-Lüfter-Fehlermeldung während des POST.
  •Temperatureinheit - Ändert die Temperatureinheit.
  •fTPM 2.0 - Aktiviert oder deaktiviert die Firmware-TPM-Steuerung.
  • EZ LED-Steuerung - Schaltet alle LEDs des Motherboards ein oder aus.
• ErP Ready - Aktiviert oder deaktiviert den Stromverbrauch des Systems gemäß der ErP-Regelung.
• Debug Code LED-Steuerung - Aktiviert oder deaktiviert die Debug-Code-LED.

Dieses Menü kann je nach Motherboard-Modell unterschiedlich aussehen. Spezifische Einstellungen und Optionen finden Sie im BIOS Ihres Motherboards.

EZ Konfiguration

Der Abschnitt „EZ Konfiguration “ bietet einige spezifische BIOS-Einstellungsverknüpfungen für den schnellen Zugriff.

EZ Konfigurationsmenü

Innerhalb des Abschnitts „EZ Konfiguration “ klicken Sie auf das Symbol < oder > neben der Bezeichnung „EZ Konfiguration“, um zwischen dem Menü „EZ Konfiguration“ und dem Menü „Favoriten“ zu wechseln.

Erweiterter Modus

Im Erweiterten Modus bietet er detaillierte BIOS-Einstellungen für erfahrene Benutzer zur Feinabstimmung der Leistung und zum Übertakten.

Wählt den BIOS-Einstellungsmodus aus. Oder drücken Sie F7, um den Einstellungsmodus zu ändern.

Die linke Seite des BIOS-Bildschirms zeigt verschiedene BIOS-Menüs an, darunter die folgenden Punkte:

- Systemstatus - Dieses Menü zeigt umfassende Systeminformationen an und ermöglicht Ihnen die Anpassung der Systemdatum- und -zeiteinstellungen.

- Erweitert - Dieses Menü ermöglicht Ihnen die Angabe von Parametern und die Anpassung von Einstellungen für die Geräte und Komponenten Ihres Systems.

- Übertakten - Dieses Menü ermöglicht Ihnen die Anpassung der Frequenz und Spannung. Denken Sie daran, höhere Einstellungen können eine bessere Leistung bedeuten, erhöhen aber auch das Risiko von Schäden.

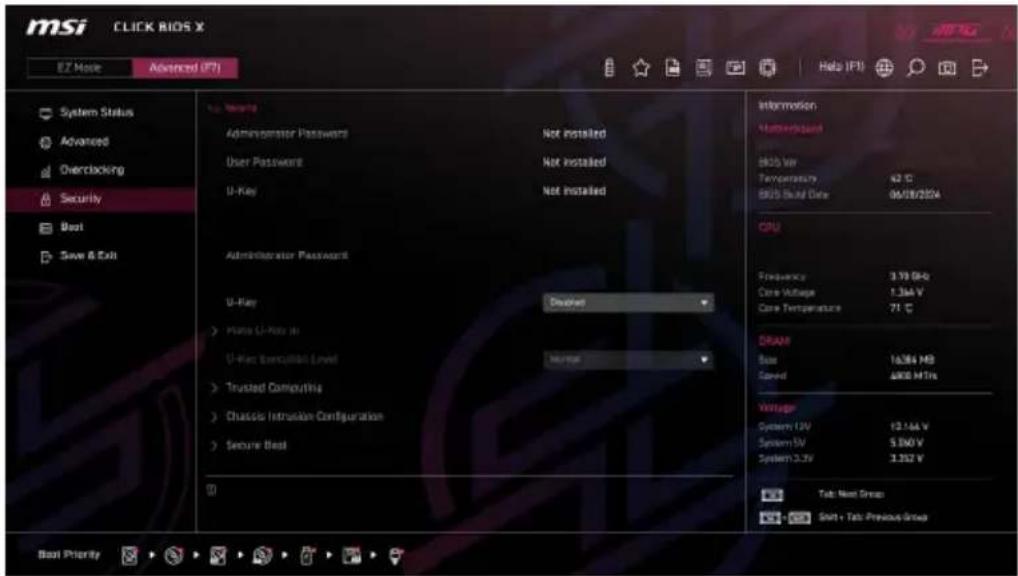

- Sicherheit - Dieses Menü ermöglicht Ihnen das Festlegen von Administrator- und Benutzerpasswörtern sowie die Verwaltung von TPM-Einstellungen für eine verbesserte Systemsicherheit.

- Boot - Dieses Menü ermöglicht Ihnen die Einstellung der Systemstartgeräte.

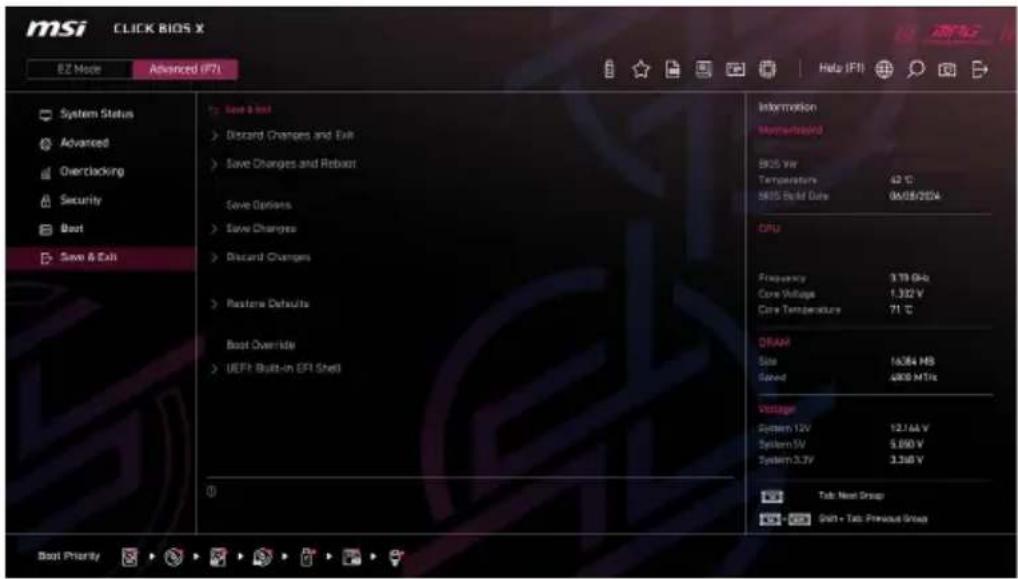

- Speichern & Beenden - Dieses Menü bietet Optionen zum Wiederherstellen der Standardeinstellungen, zum Speichern benutzerdefinierter Einstellungen oder zum Verwerfen nicht gespeicherter Änderungen.

Systemstatus

Im Systemstatus-Menü können Sie die Systemuhr einstellen und Systeminformationen anzeigen.

- Systemdatum

Einstellen des Systemdatums. Mit der Tabulatortaste können Sie zwischen Datumselementen wechseln.

Das Datumsformat ist .

Wochentag von So bis Sa, vom BIOS festgelegt. Nur-Lesen.

Der Monat von Jan. bis Dez.

Das Datum von 1 bis 31 kann mit numerischen Funktionstasten eingegeben werden.

Das Jahr kann von Benutzern angepasst werden.

- Systemzeit

Einstellen der Systemzeit Mit der Tabulatortaste können Sie zwischen Zeitelementen wechseln. Das Zeitformat ist .

- SATA AnschlussX/ M2\_X

Zeigt die Informationen der angeschlossenen SATA / M.2-Geräte an.

Wenn das angeschlossene SATA / M.2-Gerät nicht angezeigt wird, schalten Sie den Computer aus und überprüfen Sie die SATA / M.2-Kabel und Netzkabelverbindungen des Geräts und des Motherboards erneut.

- Systeminformation

Zeigt detaillierte Systeminformationen an, z.B. CPU-Typ, BIOS-Version und Speicher. (schreibgeschützt)

▶ DMI-Informationen

Zeigt Systeminformationen, Desktop-Board-Informationen und Gehäuseinformationen an. (schreibgeschützt)

Erweitert

Im Erweitert-Menü können Sie die Parameter und Verhaltensweisen von PCIe, ACPI, integrierten Peripheriegeräten, integrierten Grafiken, USB, Energieverwaltung und Windows anpassen und einstellen.

- PCIe Sub-system Settings

Legt PCI, PCI Express-Schnittstellenprotokoll und Latenzzeitgeber fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Aktiviert oder deaktiviert die Unterstützung von Resize Bar (Basisadressregister). Es ist nur verfügbar, wenn das System die 64-Bit-PCI / PCIe-Decodierung unterstützt. Wenn das System die 64-Bit-PCI / PCIe-Decodierung unterstützt, aktivieren Sie dieses Element für kompatible PCIe-Geräte. Es handelt sich um eine Anforderung der AMD Smart Access Memory (SAM)-Technologie.

M.2\_X Gen Mode

Legt das PCI-Express-Protokoll für den M.2_X-Steckplatz fest, um verschiedenen installierten M.2-Geräten zu entsprechen.

PCI\_Ex Gen Switch

Legt das PCI Express-Protokoll für den Abgleich verschiedener installierter Geräte fest.

Chipset Gen Switch

Legt das PCI Express-Protokoll (vomChipsatz) für den Abgleich verschiedener installierter Geräte fest.

Die PCIe-Lanes-Konfiguration gilt für MSI M.2 Erweiterungskarte / Andere M.2 PCIe-Speicherkarten. Die Optionen in diesem Element variieren je nach installiertem Prozessor.

Wenn aktiviert, wird ASPM vom Betriebssystem gesteuert. Wenn deaktiviert, wird ASPM vom BIOS gesteuert.

▶ SR-IOV-Unterstützung

Aktiviert oder deaktiviert die SR-IOV-Unterstützung (Single Root IO Virtualization).

- ACPI Settings

Legt die ACPI-Parameter für das Verhalten der integrierten Power-LED fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Power LED

Legt das Leuchtverhalten der integrierten Power-LED fest.

[Dual Color] Die Power-LED wechselt zu einer anderen Farbe, um den S3-Status anzuzeigen.

[Blinking] Die Power-LED blinkt, um den S3-Status anzuzeigen.

Aktiviert oder deaktiviert den Alarmton und die Meldung zur Überhitzung der CPU, wenn die CPU-Temperatur über 80 und 94 Grad Celsius liegt.

Legt die Parameter der integrierten Peripheriegeräte wie LAN, HDD, USB und Audio fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Ermöglicht dem System zu erkennen, ob eine diskrete Grafikkarte vorhanden ist.

- Onboard LAN Controller

Aktiviert oder deaktiviert den integrierten LAN-Controller.

▶ LAN Option ROM

Aktiviert oder deaktiviert das Bootoptions-ROM des Legacy-Netzwerks für detaillierte Einstellungen. Dieses Element wird angezeigt, wenn der Onboard LAN Controller aktiviert ist. Nur für den CSM-Modus (Legacy).

[Enabled] Aktiviert das integrierte LAN-Boot-ROM.

[Disabled] Deaktiviert das integrierte LAN-Boot-ROM.

▶ Network Stack

Legt den UEFI-Netzwerk-Stack zur Optimierung der IPv4 / IPv6-Funktion fest. Dieses Element wird angezeigt, wenn der Onboard LAN Controller aktiviert ist.

[Enabled] Aktiviert den UEFI-Netzwerk-Stack.

[Disabled] Deaktiviert den UEFI-Netzwerk-Stack.

▶ Ipv4 PXE Support

Wenn diese Option aktiviert ist, unterstützt der System-UEFI-Netzwerk-Stack das lpv4-Protokoll. Dieses Element wird angezeigt, wenn Network Stack aktiviert ist.

[Enabled] Aktiviert die lpv4 PXE-Startunterstützung.

[Disabled] Deaktiviert die lpv4 PXE-Startunterstützung.

▶ Ipv6 PXE Support

Wenn diese Option aktiviert ist, unterstützt der System-UEFI-Netzwerk-Stack das lpv6-Protokoll. Dieses Element wird angezeigt, wenn Network Stack aktiviert ist.

[Enabled] Aktiviert die lpv6 PXE-Startunterstützung.

[Disabled] Deaktiviert die lpv6 PXE-Startunterstützung.

- Onboard Wi-Fi/BT Module Control

Aktiviert oder deaktiviert die integrierten WLAN- und Bluetooth-Funktionen. Wenn „Auto “ ausgewählt ist, werden sowohl WLAN als auch Bluetooth aktiviert.

▶ SATA Mode

Legt den Betriebsmodus des integrierten SATA-Controllers fest.

[AHCI Mode] Geben Sie den AHCI-Modus für SATA-Speichergeräte an. AHCI (Advanced Host Controller Interface) bietet einige erweiterte Funktionen zur Verbesserung der Geschwindigkeit und Leistung von SATA-Speichergeräten, z. B. NCQ (Native Command Queuing) und Hot-Plugging.

[RAID Mode] Aktiviert die RAID-Funktion für SATA -Speichergeräte..

Legt den Betriebsmodus des integrierten E-SATA-Controllers fest.

▶ HD Audio Controller

Aktiviert oder deaktiviert den integrierten High Definition Audio-Controller.

Smart Taste

Legt die Systembetriebsfunktion für die Reset-Taste des Gehäuses fest.

- Smart-Taste auf der Rückseite

Legt die Systembetriebsfunktion für die Smart-Taste auf der Rückseite des Motherboards fest.

Passt die integrierten Grafikeinstellungen für ein optimales System an. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Dieses Untermenü ist nur verfügbar, wenn die CPU in IGP integriert ist.

Wählt ein Grafikgerät als primäres Startgerät aus.

[IGD] Integrierte Grafikanzeige.

[PEG] PCI-Express-Grafikgerät.

Mit diesem Element können Sie die UMA-Speichergröße manuell einstellen oder dem System erlauben, den Systemspeicher dynamisch für die integrierte Grafikkarte zuzuweisen.

Legt die Puffergröße des Systemspeichers für die integrierte Grafik auf dem Board fest.

▶ Hyper Graphics

Aktiviert oder deaktiviert die Hyper-Graphics-Technologie.

- USB Configuration

Legt den integrierten USB-Controller und die Gerätefunktion fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ XHCI Hand-off

Aktiviert dieses Element für das Betriebssystem ohne XHCI-Übergabefunktion.

Legt die Unterstützung für ältere USB-Funktionen fest.

[Auto] Das System erkennt automatisch, ob ein USB-Gerät angeschlossen ist, und aktiviert die ältere USB-Unterstützung.

[Enabled] Aktiviert die USB-Unterstützung im Legacy-Modus.

[Disabled] Die USB-Geräte sind im Legacy-Modus nicht verfügbar.

▶ Super IO Configuration

Legt die System-Super-I/O-Chip-Parameter einschließlich LPT- und COM-Ports fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

- Serial (COM) Port 0/1 Configuration

Legt die detaillierte Konfiguration des seriellen (COM) Anschlusses 0/1 fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

- Serial (COM) Port 0/1

Aktiviert oder deaktiviert den seriellen (COM) Port 0/1.

- Serial (COM) Port 0/1 Settings

Setzt den seriellen (COM) Port 0/1. Bei Einstellung auf Auto optimiert das BIOS den IRQ automatisch oder Sie können ihn manuell einstellen.

Legt die detaillierte Konfiguration der parallelen Schnittstelle (LPT) fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Parallel (LPT) Port

Aktiviert oder deaktiviert den LPT-Port (Parallel).

Legt die parallele Schnittstelle (LPT) fest. Bei Einstellung auf Auto optimiert das BIOS den IRQ automatisch oder Sie können ihn manuell einstellen.

▶ Device Mode

Wählt einen Betriebsmodus für die parallele Schnittstelle aus.

[STD Printer Mode] Druckeranschlussmodus

[SPP] Standard Parallel Port-Modus

[EPP-1.9 und SPP] Erweiterter Parallelport-1.9-Modus + Standard-Parallel-Port-Modus.

Legt das System-Power-Management für ErP- und AC-Stromausfallverhalten fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ ErP Ready

Aktiviert oder deaktiviert den Stromverbrauch des Systems gemäß der ErP-Regelung.

[Enabled] Optimieren Sie den Stromverbrauch des Systems gemäß der ErP -Regelung. Das Aufwecken von S4 und S5 durch USB-, PCI- und PCIe-Geräte wird nicht unterstützt.

[Disabled] Deaktiviert diese Funktion.

Legt das Systemverhalten im Falle eines Stromausfalls fest.

[Power Off] Lässt das System nach dem Wiederherstellen der Wechselstromversorgung ausgeschaltet.

[Power On] Startet das System nach Wiederherstellung der Wechselstromversorgung.

[Last State] Setzt das System in den vorherigen Zustand (Ein-/Ausschalten) vor einem Stromausfall zurück.

Aktiviert oder deaktiviert den Schutz (Abschaltstatus) für das System, wenn ein abnormaler Spannungseingang erkannt wird.

[Enabled] Schützt das System vor unerwartetem Betrieb und bleibt im ausgeschalteten Zustand.

[Disabled] Deaktiviert diese Funktion.

▶ BIOS UEFI/ CSM Mode

Wählen Sie den CSM- (Compatibility Support Module) oder UEFI-Modus, um die Systemanforderungen zu erfüllen.

[CSM] Für Add-On-Geräte ohne UEFI-Treiber oder Betriebssysteme ohne UEFI-Modus.

[UEFI] Für die UEFI-Treiber von Zusatzgeräten und das Betriebssystem im UEFI-Modus.

- Wake Up Event Setup

Legt das System-Weckverhalten für verschiedene Schlafmodi fest. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Wake Up Event By

Wählt das Weckereignis nach BIOS oder Betriebssystem aus.

[BIOS] Aktiviert die folgenden Elemente und legt Weckereignisse für diese Elemente fest.

[OS] Die Weckereignisse werden vom Betriebssystem definiert.

Deaktiviert oder aktiviert das Aufwecken des Systems durch RTC-Alarm.

[Enabled] Ermöglicht dem System, zu einer geplanten Zeit / einem geplanten Datum zu starten.

[Disabled] Deaktiviert diese Funktion.

- Date (of month) Alarm/ Time (hh:mm:ss) Alarm

Stellt Datum/Uhrzeit des RTC-Alarms ein. Wenn Resume By RTC Alarm auf [Enabled] eingestellt ist, wird das System an einem spezifischen Datum/Stunde/Minute/Sekunde in diesen Feldern automatisch fortgesetzt (hochgefahren) (mit den Tasten + und -, um die Einstellungen für Datum und Uhrzeit auszuwählen).

Aktiviert oder deaktiviert die Aufweckfunktion installierter PCI-E-Erweiterungskarten, integrierter LAN-Controller,

[Enabled] Ermöglicht das Aufwecken des Systems aus den Energiesparmodi, wenn Aktivität oder Eingangssignal des PCIe-Geräts erkannt werden.

[Disabled] Deaktiviert diese Funktion.

Deaktiviert oder aktiviert die Systemaktivierung von S3/S4 durch ein USB-Gerät.

[Enabled] Ermöglicht das Aufwecken des Systems aus dem Ruhezustand, wenn die Aktivität des USB-Geräts erkannt wird.

[Disabled] Deaktiviert diese Funktion.

Aktiviert oder deaktiviert das Aufwecken des Systems mit der PS / 2-Maus.

[Enabled] Ermöglicht das Aufwecken des Systems aus dem S3 / S4 / S5-Status, wenn die Aktivität der PS / 2-Maus erkannt wird.

[Disabled] Deaktiviert diese Funktion.

Aktiviert oder deaktiviert das Aufwecken des Systems über die PS / 2-Tastatur.

[Any Key] Ermöglicht das Aufwecken des Systems aus dem S3 / S4 / S5-Status, wenn die Aktivität einer beliebigen Taste auf der PS / 2-Tastatur erkannt wird.

[Hot Key] Ermöglicht das Aufwecken des Systems aus dem S3 / S4 / S5-Status, wenn die Aktivität des Hotkeys auf der PS / 2-Tastatur erkannt wird.

[Disabled] Deaktiviert diese Funktion.

Hotkey

Wählt eine Tastenkombination als Hotkey aus, um das System zu aktivieren. Dieses Element wird angezeigt, wenn die Wiederaufnahme von S3 / S4 / S5 per PS / 2-Tastatur auf Hotkey eingestellt ist.

- Click BIOS Configuration

Konfiguriert BIOS-Setup-bezogene Elemente. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Slide Animation

Aktiviert oder deaktiviert die Schiebefunktion für den BIOS-Hauptmenüblock.

▶ Default Homepage

Wählt ein BIOS-Menü als BIOS-Hauptseite aus.

Wählt eine Anwendung aus, die beim nächsten Start beim Aufrufen des BIOS-Menüs gestartet werden soll.

- Secure Erase+

Aktiviert oder deaktiviert die Secure Erase + -Funktion. Secure Erase + ist der beste Weg, um alle Daten von einer SSD effektiv zu löschen. Bitte beachten Sie, dass die Daten der SSD nach dem Aktivieren von Secure Erase + gelöscht werden.

Aktiviert oder deaktiviert die Unterstützung für das MSI-Treiberdienstprogramm.

Diese Einstellung aktiviert oder deaktiviert eine eingebaute Diagnosefunktion innerhalb der NVMe-SSD. Drücken Sie die Eingabetaste, um den NVMe-SSD-Selbsttest zu starten.

▶ SR-IOV-Unterstützung

Aktiviert oder deaktiviert Intel SR-IOV (Single Root I/O Virtualization).

▶ M.2 XPANDER-Karten-Einstellungen

Sie können die Lüfterdrehzahl in Prozent entsprechend der LED-Farbe des M.2 XPANDER-Kartenlüfters einstellen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Lüfterleistung automatisch einstellen.

Zeigt Treiberinformationen und die Konfiguration des Ethernet-Controller-Parameters an. Dieses Element wird angezeigt, wenn Network-Stack aktiviert ist.

- RAIDXpert2 Konfigurationsprogramm

RAIDXpert2 ist ein Dienstprogramm zum Erstellen und Verwalten von NVMe-RAID-Arrays. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

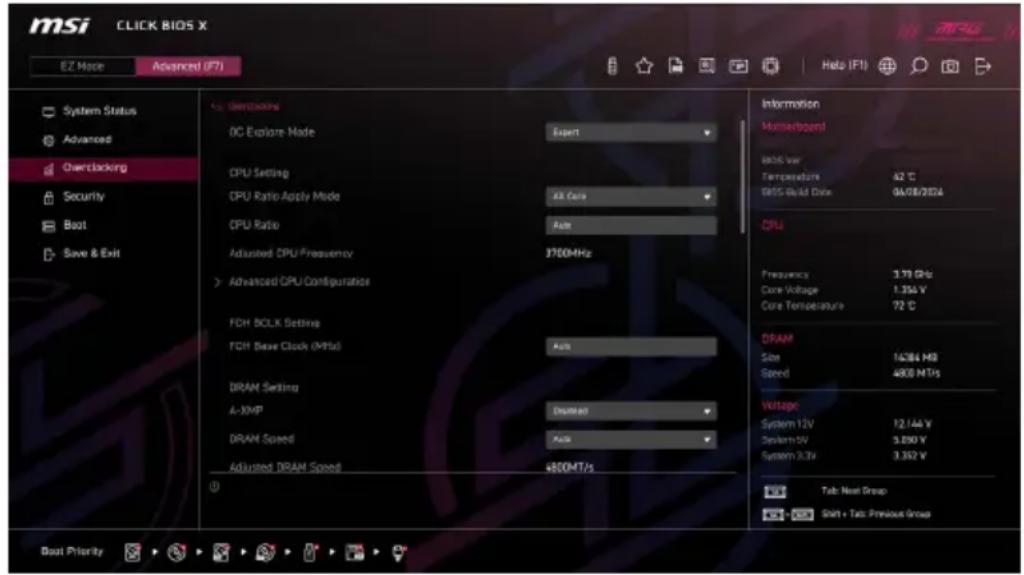

Übertaktungsmenü

In diesem Menü können Sie die Frequenzen und Spannungen für das Übertakten konfigurieren. Bitte beachten Sie, dass höhere Frequenzen und Spannungen die Übertaktungsfähigkeit verbessern können, jedoch zu einer Instabilität des Systems führen.

• Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen.
- Eine erfolgreiche Übertaktung ist nicht gewährleistet. Die Anwendung von Übertaktungsmaßnahmen kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen.
- Falls Sie sich mit der Übertaktung nicht auskennen, empfehlen wir für einfaches Übertakten die Game Boost/ Creation Boost Funktion.
- Die BIOS-Optionen und -Einstellungen im Übertaktungsmenü unterscheiden sich von dem von Ihnen erworbenen Motherboard. Einstellungen und Optionen finden Sie im tatsächlichen BIOS Ihres Systems.

- OC Explore Mode

Aktivieren oder deaktivieren Sie die Funktion, um die normale oder Expertenversion des OC-Einstellungen anzuzeigen.

[Normal] Bietet normale Übertaktungseinstellungen im BIOS-Setup.

[Expert] Bietet die erweiterten Übertaktungseinstellungen für den erfahrenen Benutzer, welche die Einstellungen im BIOS-Setup konfigurieren wollen.

▶ CPU Ratio Apply Mode

Legt den Modus für den angepassten CPU-Multiplikator fest.

▶ CPU Ratio

Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option erscheint nur, wenn CPU Ratio Apply Mode auf All Core eingestellt.

Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

- CCD0 Ratio

Legt das CPU-CCD0-Verhältnis fest. Diese Optionen kann nur geändert werden, wenn CPU Ratio Apply Mode auf Per CCD/ Adaptive eingestellt.

- CCD1 Ratio

Legt das CPU-CCD1-Verhältnis fest. Diese Option erscheint nur, wenn CPU Ratio Apply Mode auf Per CCD/ Adaptive eingestellt.

▶ CPU CCD Voltage

Legt die CPU CCD-Spannung fest. Diese Optionen kann nur geändert werden, wenn CPU Ratio Apply Mode auf Per CCD eingestellt.

Mit diesem Element können Sie eine Stufe zur Verbesserung der CPU-Leistung auf der Grundlage der CPU-Qualität festlegen. Diese Optionen kann nur geändert werden, wenn CPU Ratio Apply Mode auf Adaptive eingestellt.

Legt das CPU-CCD0-Verhältnis fest. Diese Optionen kann nur geändert werden, wenn Performance Switch auf Advanced eingestellt ist.

Legt das CPU-CCD0-Verhältnis fest. Diese Option erscheint nur, wenn Performance Switch auf Erweitert eingestellt ist und der Prozessor diese Funktion unterstützt.

Hier können Sie den Stromgrenzwert festlegen. Diese Optionen kann nur geändert werden, wenn Performance Switch auf Advanced eingestellt ist.

Hier können Sie den Stromgrenzwert der Hysterese festlegen. Diese Optionen kann nur geändert werden, wenn Performance Switch auf Advanced eingestellt ist.

- Trigger Counts

Hier können Sie die Zeit für jeden Trigger-Count festlegen. Diese Optionen kann nur geändert werden, wenn Performance Switch auf Advanced eingestellt ist.

Legt die CPU CCD-Spannung fest. Diese Optionen kann nur geändert werden, wenn Performance Switch auf Advanced eingestellt ist.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Der Benutzer kann die Parameter für CPU-Leistung / Strom einstellen.

Nach dem Ändern der Energieparameter kann das System instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her.

- AMD-Übertaktung

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Der Benutzer kann die Parameter für CPU-Leistung einstellen. Dieses Untermenü wird angezeigt, wenn die CPU undand Chipsatz diese Funktion unterstützt.

- Manuelle iGPU-Übertaktung

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ GFX-Taktfrequenz

Legt die Frequenz der integrierten Grafikeinheit fest.

▶ GFX-Spannung

Legt die Spannung der integrierten Grafikeinheit fest.

▶ Precision Boost Overdrive

Aktiviert oder deaktiviert Precision Boost Overdrive (PBO), eine leistungsmaximierende Technologie, die in AMD-CPUs verfügbar ist. Dieses Untermenü wird angezeigt, wenn die CPU diese Funktion unterstützt.

- CCD0 Core Control

Legt die Anzahl der zu verwendenden Kerne für CCD0 fest.

- CCD1 Core Control

Legt die Anzahl der zu verwendenden Kerne für CCD1 fest.

▶ SMT Control

Aktiviert oder deaktiviert das symmetrische Multithreading.

▶ LN2 Mode

Aktiviert oder deaktiviert den LN2-Modus. Der LN2-Modus bietet zusätzliche Stabilität bei extrem niedrigen Betriebstemperaturen.

Wenn Sie diesen Punkt auf Manuell setzen, können Sie die LCLK-Frequenz im folgenden Punkt manuell einstellen. Wenn die Einstellung auf Auto gesetzt ist, konfiguriert das BIOS die Frequenz automatisch.

▶ Maximum Frequency

Hier können Sie die LCLK-Frequenz manuell einstellen. Dieses Element wird angezeigt, wenn auf Manual eingestellt ist.

▶ Prochot VRM Throttling

Das Deaktivieren von Prochot verhindert, dass das VRM die CPU bei Überhitzung drosselt.

Aktiviert oder deaktiviert die Steuerung des maximalen Stroms.

▶ PBO Limits

Stellt den PBD-Grenzwert-Steuerungsmodus ein ein. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive auf Advanced eingestellt ist.

▶ PPT Limit [W]

Legt den PPT-Grenzwert (Package Power Tracking) fest. Dieses Element wird angezeigt, wenn PBO Limits auf Manual eingestellt ist.

▶ TDC Limit [A]

Legt den TDC-Grenzwert (Thermal Design Current) fest. Dieses Element wird angezeigt, wenn PBO Limits auf Manual eingestellt ist.

▶ EDC Limit [A]

Legt den EDC-Grenzwert (Electrical Design Current) fest. Dieses Element wird angezeigt, wenn PBO Limits auf Manual eingestellt ist.

- Precision Boost Overdrive Scalar Ctrl

Stellt die automatische oder manuelle Steuerung des PBO ein.

- Precision Boost Overdrive Scalar

Setzt den PBO-Skalar. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive Scalar Ctrl auf Manual eingestellt ist.

Wenn diese Option aktiviert ist, können Sie den CPU-Boost-Takt überschreiben. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen konfigurieren. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive auf Advanced eingestellt ist.

- Max CPU Boost Clock Override(+)

Hier können Sie die maximale CPU-Frequenz erhöhen, die durch den Precision Boost 2-Algorithmus automatisch erreicht werden kann.

▶ Max CPU Boost Clock Override(-)

Hier können Sie die maximale CPU-Frequenz verringern, die automatisch durch den Precision Boost 2-Algorithmus erreicht werden kann.

▶ GPU Boost Clock Override

Hier können Sie den GPU-Boost-Takt einstellen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen konfigurieren.

- Max GPU Boost Clock Override

Hier können Sie den maximalen GPU-Boost-Takt einstellen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen konfigurieren.

Hier können Sie die maximale Prozessortemperatur einstellen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive auf Advanced eingestellt ist.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive auf Advanced eingestellt ist.

Aktiviert oder deaktiviert den Kurvenoptimierer für integrierte Grafiken.

Legt die Verschiebungsrichtung der Kurve für integrierte Grafiken fest. Dieses Element wird angezeigt, wenn GFX Curve Optimizer auf Aktiviert eingestellt ist.

▶ GFX Curve Optimizer Magnitude

Legt den Wert des Kurvenoptimierers für alle Kerne fest. Dieses Element wird angezeigt, wenn GFX Curve Optimizer auf Aktiviert eingestellt ist.

▶ Curve Optimizer

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Diese Optionen kann nur geändert werden, wenn Precision Boost Overdrive auf Advanced eingestellt ist.

▶ Curve Optimizer

Aktiviert oder deaktiviert den Curve Optimizer für ganze CPU-Kerne oder bestimmte Kerne.

Legt die Verschiebungsrichtung der Kurve für die gesamten CPU-Kerne fest. Dieses Element wird angezeigt, wenn Curve Optimizer auf All Cores eingestellt ist.

▶ All Core Curve Optimizer Magnitude

Legt den Kurvenoptimierungswert für alle CPU-Kerne fest. Dieses Element wird angezeigt, wenn Curve Optimizer auf All Cores eingestellt ist.

Legt die Verschiebungsrichtung der Kurve für alle Kerne fest. Dieses Element wird angezeigt, wenn Curve Optimizer auf Per Core eingestellt ist.

- Core[n]s Curve Optimizer Magnitude

Legt den Wert des Kurvenoptimierers für alle Kerne fest. Dieses Element wird angezeigt, wenn Curve Optimizer auf Per Core eingestellt ist.

▶ Curve Shaper

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

- Min Frequency - Low Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei minimaler Frequenz und niedrigen Temperaturbedingungen.

- Min Frequency - Low Temperature sign

Legt die Richtung des Spannungsversatz bei minimaler Frequenz und niedrigen Temperaturbedingungen fest.

- Min Frequency - Low Temperature Magnitude

Legt den Wert des Spannungsversatz bei niedriger Frequenz und Temperatur fest.

- Min Frequency - Med Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei minimaler Frequenz und mittleren Temperaturbedingungen.

- Min Frequency - Med Temperature sign

Legt die Richtung des Spannungsversatz bei minimaler Frequenz und mittleren Temperaturbedingungen fest.

- Min Frequency - Med Temperature Magnitude

Legt den Wert des Spannungsversatz bei minimaler Frequenz und mittleren Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz unter minimaler Frequenz und hohen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei minimaler Frequenz und hohen Temperaturbedingungen fest.

- Min Frequency - High Temperature Magnitude

Legt den Wert des Spannungsversatz bei minimaler Frequenz und hohen Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei niedriger Frequenz und niedrigen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei niedriger Frequenz und niedrigen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei niedriger Frequenz und niedrigen Temperaturbedingungen fest.

▶ Low Frequency - Med Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei niedriger Frequenz und mittleren Temperaturbedingungen.

▶ Low Frequency - Med Temperature sign

Legt die Richtung des Spannungsversatz bei niedriger Frequenz und mittleren Temperaturbedingungen fest.

- Low Frequency - Med Temperature Magnitude

Legt den Wert des Spannungsversatz bei niedriger Frequenz und mittleren Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei niedriger Frequenz und hohen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei niedriger Frequenz und hohen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei niedriger Frequenz und hohen Temperaturbedingungen fest.

▶ Med Frequency - Low Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei mittlerer Frequenz und niedrigen Temperaturbedingungen.

▶ Med Frequency - Low Temperature sign

Legt die Richtung des Spannungsversatz bei mittlerer Frequenz und niedrigen Temperaturbedingungen fest.

Med Frequency - Low Temperature Magnitude

Legt den Wert des Spannungsversatz bei mittlerer Frequenz und niedrigen Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei mittlerer Frequenz und mittleren Temperaturbedingungen.

▶ Med Frequency - Med Temperature sign

Legt die Richtung des Spannungsversatz bei mittlerer Frequenz und mittleren Temperaturbedingungen fest.

▶ Med Frequency - Med Temperature Magnitude

Legt den Wert des Spannungsversatz bei mittlerer Frequenz und mittleren Temperaturbedingungen fest.

▶ Med Frequency - High Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei mittlerer Frequenz und hohen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei mittlerer Frequenz und hohen Temperaturbedingungen fest.

▶ Med Frequency - High Temperature Magnitude

Legt den Wert des Spannungsversatz bei mittlerer Frequenz und hohen Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei hoher Frequenz und niedrigen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei hoher Frequenz und niedrigen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei hoher Frequenz und niedrigen Temperaturbedingungen fest.

▶ High Frequency - Med Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei hoher Frequenz und mittleren Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei hoher Frequenz und mittleren Temperaturbedingungen fest.

▶ High Frequency - Med Temperature Magnitude

Legt den Wert des Spannungsversatz bei hoher Frequenz und mittleren Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei hoher Frequenz und hohen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei hoher Frequenz und hohen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei hoher Frequenz und hohen Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei maximaler Frequenz und niedrigen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei maximaler Frequenz und niedrigen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei maximaler Frequenz und niedrigen Temperaturbedingungen fest.

▶ Maximum Frequency - Med Temperature

Aktiviert oder deaktiviert den Spannungsversatz bei maximaler Frequenz und mittleren Temperaturbedingungen.

▶ Maximum Frequency - Med Temperature sign

Legt die Richtung des Spannungsversatz bei maximaler Frequenz und mittleren Temperaturbedingungen fest.

▶ Maximum Frequency - Med Temperature Magnitude

Legt den Wert des Spannungsversatz bei maximaler Frequenz und mittleren Temperaturbedingungen fest.

Aktiviert oder deaktiviert den Spannungsversatz bei maximaler Frequenz und hohen Temperaturbedingungen.

Legt die Richtung des Spannungsversatz bei maximaler Frequenz und hohen Temperaturbedingungen fest.

Legt den Wert des Spannungsversatz bei maximaler Frequenz und hohen Temperaturbedingungen fest.

▶ AMD CBS

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Dieses Untermenü wird angezeigt, wenn die CPU diese Funktion unterstützt.

▶ SMT Control

Aktiviert oder deaktiviert das symmetrische Multithreading.

- Core Performance Boost

Aktiviert oder deaktiviert den Core Performance Boost (CPB). Diese Option wird angezeigt, wenn die installierte CPB unterstützt.

[Auto] Ermöglicht die dynamische Übertaktung des Prozessors, wenn das System den höchsten Leistungszustand anfordert.

[Disabled] Deaktiviert diese Funktion.

▶ Global C-state Control

Aktiviert oder deaktiviert die IO-basierte Erzeugung von C-Zuständen und DF-C-Zuständen.

▶ Opcache Control

Aktiviert oder deaktiviert die Opcache-Kontrolle.

▶ SVM-Aktivierung

Aktiviert oder deaktiviert den AMD SVM (Secure Virtual Machine) Modus.

Steuert das Verhalten der Stromversorgung, um Probleme im Leerlaufzustand zu vermeiden.

Aktiviert oder deaktiviert jeden L3-Cache als unabhängigen NUMA-Domäne.

- AMD CBS - NBIO Common Options

▶ IOMMU

Aktiviert oder deaktiviert die IOMMU (I/O Memory Management Unit) für die I/O-Virtualisierung.

- PCIe ARI Support

Aktiviert oder deaktiviert die ARI-Unterstützung (Alternative Routing ID Interpretation).

- PCIe ARI Enumeration

Aktiviert oder deaktiviert die Aufzählung ARI (Alternative Routing ID Interpretation).

▶ PSPP Policy

Legt die PCIe Speed Power Policy (PSPP) fest.

Passen Sie das TDP des Systems an.

▶ STAPM

Aktiviert oder deaktiviert das STAPM (Skin Temperature Aware Power Management).

▶ SPL-Steuerung

Hier können Sie den SPL (Sustained Power Limit) manuell einstellen oder der SPL wird automatisch vom BIOS gesteuert.

Legt die anhaltende Leistungsgrenze fest.

▶ TDP Control

Hier können Sie den TDP manuell einstellen oder der TDP wird automatisch vom BIOS konfiguriert.

▶ TDP

Legt den TDP-Wert fest. Dieses Element wird angezeigt, wenn TDP Control auf Manual eingestellt ist.

▶ PPT Control

Hier können Sie den PPT (Package Power Tracking) manuell einstellen oder der PPT wird automatisch vom BIOS gesteuert.

▶ Fast PPT Limit

Legt den schnellen PPT-Wert (Package Power Tracking) fest. Dieses Element wird angezeigt, wenn PPT Control auf Manual eingestellt ist.

▶ Slow PPT Limit

Legt den langsamen PPT-Wert (Package Power Tracking) fest. Dieses Element wird angezeigt, wenn PPT Control auf Manual eingestellt ist.

Legt die langsame PPT (Package Power Tracking) Zeitkonstante fest. Dieses Element wird angezeigt, wenn PPT Control auf Manual eingestellt ist.

▶ PPT

Legt den PPT-Wert fest. Dieses Element wird angezeigt, wenn PPT Control auf Manual eingestellt ist.

▶ Thermal Control

Hier können Sie die Tctl-Grenztemperatur manuell einstellen oder die Temperatur wird automatisch vom BIOS gesteuert.

▶ TjMax

Legt den maximalen Tctl-Grenztemperaturwert fest. Dieses Element wird angezeigt, wenn Thermal Control auf Manual eingestellt ist.

▶ TDC Control

Hier können Sie den TDC (Thermal Design Current) manuell einstellen oder der TDC wird automatisch vom BIOS konfiguriert.

TDC\_VDDCR\_VDD

Legt den VDDCR_VDD TDC-Grenzwert fest. Dieses Element wird angezeigt, wenn TDC Control auf Manual eingestellt ist.

▶ TDC\_VDDCR\_SOC

Legt den VDDCR_SOC TDC-Grenzwert fest. Dieses Element wird angezeigt, wenn TDC Control auf Manual eingestellt ist.

▶ EDC-Steuerung

Hier können Sie den EDC (Electrical Design Current) manuell einstellen oder der EDC wird automatisch vom BIOS konfiguriert.

▶ EDC\_VDDCR\_VDD

Legt den VDDCR_VDD EDC-Grenzwert fest. Dieses Element wird angezeigt, wenn EDC Control auf Manual eingestellt ist.

▶ EDC\_VDDCR\_SOC

Legt den VDDCR_SOC EDC-Grenzwert fest. Dieses Element wird angezeigt, wenn EDC Control auf Manual eingestellt ist.

▶ PROCHOT Control

Hier können Sie die PROCHOT-Deassertion-Zeit manuell einstellen. Wenn diese Option auf Auto eingestellt ist, wird die standardmäßige PROCHOT-Deassertion-Zeit aktiviert.

Stellt die PROCHOT-Deassertion-Zeit ein. Die PROCHOT-Deassertion-Rampenzeit definiert, wie lange der Prozessor benötigt, um nach einem PROCHOT-Überhitzungssignal zur normalen Leistung zurückzukehren.

▶ VDDP Voltage Control

Hier können Sie den TDC manuell einstellen oder der TDC wird automatisch vom BIOS gesteuert.

▶ VDDP Voltage

Setzen Sie die VDDP-Spannung. Dieses Element wird angezeigt, wenn VDDP Voltage Control auf Manual eingestellt ist.

Legt die Unendlichkeitsfrequenz (FCLK) und die Teiler fest. Wenn die Einstellung auf Auto eingestellt ist, konfiguriert das BIOS die Frequenz.

Aktiviert oder deaktiviert die gemischte DIMM-Konfiguration zur erweiterten NUMA-Domäne.

▶ Config TDP

Wählt eine Gruppe der festgelegten Werte für TDP (W), PPT (W), TDC (A) und EDC (A) aus. Wenn die Einstellung auf Auto gesetzt ist, konfiguriert das BIOS die Frequenz automatisch.

▶ PSS Support

Aktiviert oder deaktiviert die Erzeugung von ACPI_PPC-, _PSS- und _PCT-Objekten.

- PPC Adjustment

Legt den P-state-Modus fest. Dieses Element wird angezeigt, wenn PSS Support auf Aktiviert eingestellt ist.

▶ AVX Control

Aktiviert oder deaktiviert die AVX-Steuerung.

AVX2 Control

Aktiviert oder deaktiviert die AVX2-Steuerung.

▶ AVX512 Control

Aktiviert oder deaktiviert die AVX512-Steuerung. Diese Option ist verfügbar, wenn die AVX2-Steuerung auf Auto eingestellt ist.

Aktiviert oder deaktiviert das FCH-Spreizspektrum. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Enabled] Aktiviert die Spreizspektrumfunktion, um das EMI-Problem (Elektromagnetische Interferenz) zu reduzieren.

[Disabled] Verbessert die Übertaktungsfähigkeit des CPU-Grundtakts.

Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

eCLK Mode

Damit können Sie den CPU-Takt und den PCIe-Takt synchron einstellen oder nicht. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Hier können Sie den Basistakt von CPU und PCIe synchron einstellen. Diese Option wird angezeigt, wenn eCLK auf eCLK0 eingestellt ist.

Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn eCLK auf eCLK1 eingestellt ist.

Legt den Anwendungsmodus für den angepassten CPU Grundtakt fest. Diese Option wird angezeigt, wenn eCLK auf eCLK1 eingestellt ist.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Next Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt nach einem Neustart.

[Immediate] Die CPU arbeitet mit angepasstem CPU Grundtakt sofort.

Setzt den Offset-Wert für den CPU-Basistakt. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

- Direct OC Button

Gibt den Grundtakt oder das CPU-Taktverhältnis für die OC-Taste/ Headeran, um die CPU in Echtzeit zu übertakten.

- Direct OC Step (MHz)

Legt einen zunehmenden oder abnehmenden Wert für die Grundtakt fest, wenn die OC-Taste (+ oder -) jedes Mal gedrückt wird.

Hier können Sie den FCH Grundtakt anpassen. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

AMD OPP (Optimized Performance Profile) ist für RAM-Module mit Hynix-Chips konzipiert und bietet einige Übertaktungsprofile. Diese Option erscheint nur, wenn die installierten Speichermodule diese Funktion unterstützen.

▶ A-XMP

Wählt und lädt ein Speicherprofil mit optimierten Timing- und

Spannungseinstellungen, die vom installierten Speichermodul unterstützt werden. Diese Option erscheint nur, wenn die installierten Speichermodule/ das installierte Motherboard diese Funktion unterstützen.

EXPO

Wählt und lädt ein Speicher-EXPO-Profil mit optimierten Timing- und

Spannungseinstellungen, die vom installierten Speichermodul unterstützt werden. Diese Option erscheint nur, wenn die installierten Speichermodule/ das installierte Motherboard diese Funktion unterstützen.

▶ DRAM Speed

Legt die DRAM-Geschwindigkeit fest. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann.

Zeigt die angepasste DRAM-Geschwindigkeit an. Nur-Lesen.

▶ FCLK Frequency

Legt die FCLK-Frequenz (Internal Data Fabric clock of DRAM) fest. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann.

Legt den FCLK VDCI (Voltage Dependent Clock Increment)-Modus im P0-Zustand fest.

▶ UCLK DIV1 MODE

Stellt den UCLK-Modus (Internal Memory Controller Clock) ein.

Das Aktivieren dieser Funktion bietet optimierte Einstellungen und eine bessere Speicherleistung.

- Memory Try It!

Die Option „Memory Try It!“ dient der Verbesserung der Speicherkompatibilität oder auch der Speicherleistung durch die Auswahl der optimierten Speicher-Voreinstellungen.

Aktiviert oder deaktiviert die Wiederherstellung des Speicherkontexts. Wenn diese Option aktiviert ist, wird die POST-Latenzzeit minimiert.

- Advanced DRAM Configuration

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sie bitte den Abschnitt „Clear CMOS Steckbrücke“, um die CMOS-Daten zu löschen, und die Standardeinstellungen auf das BIOS zu laden.)

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Sie können das Speicherprofil manuell einstellen.

▶ Load Setting To Item

Laden Sie die aktuellen Einstellungen oder das A-XMP-Profil in das Benutzerprofil.

Schreiben Sie das Benutzerprofil in den Speicher oder löschen Sie das Benutzerprofil aus dem Speicher.

Speichern Sie das Benutzerprofil im BIOS.

- Load BIOS User Profile To Item

Laden Sie das Benutzerprofil in das ausgewählte Element.

Legt die DRAM--Geschwindigkeit für das A-XMP-Benutzerprofil 1/2 fest.

▶ DRAM Voltage

Legt die DRAM-Spannung für das A-XMP-Benutzerprofil 1/2 fest.

▶ DRAM VDDQ Voltage

Legt die DRAM VDDQ-Spannung für das A-XMP-Benutzerprofil 1/2 fest.

▶ DRAM VPP Voltage

Legt die DRAM VDDQ-Spannung für das A-XMP-Benutzerprofil 1/2 fest.

Legt die Spannung des Speicher-Controllers für das A-XMP-Benutzerprofil 1/2 fest.

▶ tCL

Legt die CAS-Latenzzeit (Column Address Strobe) für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRCD

Legt die RAS-CAS-Verzögerungszeit für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRP

Legt die RAS# Precharge Time (tRP) für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRAS

Legt die RAS-Aktivzeit (Row Address Strobe) für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRC

Legt die Verzögerungszeit zwischen Aktiv und Aktiv/Aktualisierung für das A-XMP-Benutzerprofil 1/2 fest.

▶ tWR

Legt die Schreibwiederherstellungszeit für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRFC1

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRFC2

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das A-XMP-Benutzerprofil 1/2 fest.

▶ tRFCSB

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das A-XMP-Benutzerprofil 1/2 fest.

▶ Command Rate

Legt die Befehlsrate für das A-XMP-Benutzerprofil 1/2 fest.

EXPO User Profile

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

- EXPO User Profile DIMMA1/ A2/ B1/ B2

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Sie können das Speicherprofil manuell einstellen.

▶ Load Setting To Item

Laden Sie die aktuellen Einstellungen oder das EXPO-Profil in das Benutzerprofil.

Schreiben Sie das Benutzerprofil in den Speicher oder löschen Sie das Benutzerprofil aus dem Speicher.

Speichern Sie das Benutzerprofil im BIOS.

- Load BIOS User Profile To Item

Laden Sie das Benutzerprofil in das ausgewählte Element.

▶ DRAM Speed

Legt die DRAM-Geschwindigkeit für das EXPO-Benutzerprofil 1/2 fest.

▶ DRAM Voltage

Legt die DRAM-Frequenz für das EXPO-Benutzerprofil 1/2 fest.

▶ DRAM VDDQ Voltage

Legt die DRAM VDDQ-Spannung für das EXPO-Benutzerprofil 1/2 fest.

▶ DRAM VPP Voltage

Legt die DRAM VDDQ-Spannung für das EXPO-Benutzerprofil 1/2 fest.

▶ tCL

Legt die CAS-Latenzzeit (Column Address Strobe) für das EXPO-Benutzerprofil 1/2 fest.

▶ tRCD

Legt die RAS-CAS-Verzögerungszeit für das EXPO-Benutzerprofil 1/2 fest.

▶ tRP

Legt die RAS# Precharge Time (tRP) für das EXPO-Benutzerprofil 1/2 fest.

▶ tRAS

Legt die RAS-Aktivzeit (Row Address Strobe) für das EXPO-Benutzerprofil 1/2 fest.

▶ tRC

Legt die Verzögerungszeit zwischen Aktiv und Aktiv/Aktualisierung für das EXPO-Benutzerprofil 1/2 fest.

▶ tWR

Legt die Schreibwiederherstellungszeit für das EXPO-Benutzerprofil 1/2 fest.

▶ tRFC1

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das EXPO-Benutzerprofil 1/2 fest.

▶ tRFC2

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das EXPO-Benutzerprofil 1/2 fest.

▶ tRFCSB

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung für das EXPO-Benutzerprofil 1/2 fest.

Legt die CAS-Latenzzeit (Column Address Strobe) fest.

▶ tRCD

Stellt die Verzögerungszeit von RAS auf CAS ein.

▶ tRP

Legt die RAS# Precharge Time (tRP) fest.

▶ tRAS

Legt die aktive Zeit für RAS (Row Address Strobe) fest.

▶ tRC

Legt die Verzögerungszeit zwischen Aktiv und Aktiv/Aktualisierung fest.

▶ tWR

Legt die minimale Write Recovery Time (tWR) fest.

▶ tRFC1

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung fest.

▶ tRFC2

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung fest.

▶ tRFCSB

Legt die Verzögerungszeit für die Wiederherstellung der Aktualisierung fest.

Legt die Leseverzögerungszeit für das Vorladen des Befehls fest.

▶ tRRDL

Legt die Verzögerungszeit zwischen Aktivierung und Aktivierung für dieselbe Speichergruppe fest.

▶ tRRD

Legt die Verzögerungszeit zwischen Aktivierung und Aktivierung für verschiedene Speichergruppen fest.

▶ tFAW

Legt das Zeitfenster fest, in dem vier Aktivierungen denselben Rang erhalten dürfen.

▶ tWTRL

Stellt die Zeit für interne Schreibvorgänge auf interne Lesebefehle für dieselbe Speichergruppen ein.

▶ tWTRS

Legt die Zeit für interne Schreibvorgänge und interne Lesebefehle für verschiedene Speichergruppen fest.

Legt die CAS-zu-CAS-Verzögerungszeit für dieselbe Speichergruppen fest.

▶ tRDRDSC

Legt die Durchlaufzeit von Lesen-zu-Lesen in derselben Chipauswahl fest.

▶ tRDRDSD

Legt die Durchlaufzeit von Lesen-zu-Lesen im gleichen DIMM fest.

▶ tRDRDDD

Legt die Durchlaufzeit von Lesen-zu-Lesen in den verschiedenen DIMMs fest.

▶ tWRWRSCL

Legt die Durchlaufzeit von Schreiben-zu-Schreiben für dieselbe Speichergruppen fest.

▶ tWRWRSC

Legt die Durchlaufzeit von Lesen-zu-Lesen in derselben Chipauswahl fest.

▶ tWRWRSD

Legt die Durchlaufzeit von Schreiben-zu-Schreiben im gleichen DIMM fest.

▶ tWRWRDD

Legt die Durchlaufzeit von Schreiben-zu-Schreiben in den verschiedenen DIMMs fest.

▶ tWRRD

Legt die Durchlaufzeit von Schreiben-zu-Lesen fest.

▶ tRDWR

Legt die Durchlaufzeit von Lesen-zu-Schreiben fest.

▶ Misc item

▶ Power Down Enable

Aktiviert oder deaktiviert den DDR-Abschaltmodus.

▶ Gear Down Enable

Aktiviert oder deaktiviert den DDR Gear Down-Modus.

▶ ECC

Aktiviert oder deaktiviert DRAM ECC.

▶ TSME

Aktiviert oder deaktiviert die TSME-Funktion (Transparent Secure Memory Encryption).

Data Scramble

Aktiviert oder deaktiviert die Datensimulation (Data Scrambling).

Mit dieser Option können Sie die Interleave-Speicherblöcke über DRAM-Chipselects für Knoten 0 einstellen.

- Address Hash Bank

Aktiviert oder deaktiviert das Bank-Adress-Hashing.

- Address Hash CS

Aktiviert oder deaktiviert das CS-Adress-Hashing

▶ Bank Swap Mode

Wählt den Bank-Swap-Modus.

▶ DFE Read Training

Führt ein 2D-Read-Training mit DFE durch.

▶ PPT Control

Aktiviert oder deaktiviert die PPT-Steuerung.

- DDR Bus Configuration

Wählt die Laufwerksstärke für Prozessor CS.

Wählt die Laufwerksstärke für Prozessor CK.

Wählt die Laufwerksstärke für alle CA0-13 IOs.

- Processor DQ drive strengths

Wählt die Laufwerksstärke für alle DQ und DMI IOs.

Wählt die Laufwerksstärke für alle DBYTE IOs.

Wählt die Laufwerksstärke für ACHAN CA IOs.

Wählt die Laufwerksstärke für ACHAN CK IOs.

▶ Processor DQ DOT impedance

Wählt die Laufwerksstärke für ACHAN DQ IOs.

Wählt die Laufwerksstärke für ACHAN DQS IOs.

Wählt die Pull-Up-Impedanz für den Prozessor-ODT.

Wählt die Pulldown-Impedanz für den Prozessor-ODT.

- Processor DQ drive strengths Pull Up P0

Wählt die Pull-Up-Laufwerksstärke für Prozessor DQ.

- Processor DQ drive strengths Pull Down P0

Wählt die Pulldown-Laufwerksstärke für Prozessor DQ.

Wählt die Laufwerksstärke für alle DQ und DMI IOs.

▶ Dram DOT impedance RTT_NOM_WR

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_NOM_WR.

▶ Dram DOT impedance RTT_NOM_RD

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_NOM_RD.

▶ Dram DOT impedance RTT_WR

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_WR.

▶ Dram DOT impedance RTT_PARK

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_PARK.

▶ Dram DOT impedance DQS RTT_PARK

Wählt die DRAM-On-Die-Terminierungsimpedanz für DQS_RTT_PARK.

Wählt die Pull-Up-DRAM-Laufwerksstärke für DRAM DQ.

Wählt die Pulldown-DRAM-Laufwerksstärke für DRAM DQ.

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_NOM_WR.

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_NOM_RD.

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_WR.

▶ Dram ODT impedance RTT_PARK P0

Wählt die DRAM-On-Die-Terminierungsimpedanz für RTT_PARK.

▶ Dram ODT impedance DQS_RTT_PARK P0

Wählt die DRAM-On-Die-Terminierungsimpedanz für DQS_RTT_PARK.

▶ DDR PMU Training

Read Preamble P0

Wählt den Lese-Preambel-Taktzyklus aus.

▶ Write Preamble P0

Wählt den Schreib-Preambel-Taktzyklus aus.

▶ PHY VrefDAC0 P0

Legt die Referenzspannung für DAC0 PHY im P0-Zustand fest.

▶ PHY VrefDAC1 P0

Legt die Referenzspannung für DAC1 PHY im P0-Zustand fest.

▶ PMU DQ Vref P0

Legt die Referenzspannung für PMU DQ im P0-Zustand fest.

▶ DDR Turnaround Times

Legt die Lesedriftzeit fest.

Legt die Schreibdriftzeit fest.

- DigitALL Power

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Steuert die digitale CPU PWM.

Die CPU-Spannung verringert proportional zur CPU-Belastung. Höheres Loadline-Calibration könnten eine höhere Spannung und einen höheren Übertaktungswert bekommen, auch einen Temperaturanstieg der CPU und VRM verursachen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System

beschädigen.

Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System

beschädigen.

Legen Sie den aktuellen Grenzwert für den CPU-Überstromschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enhanced] Erweitert den Strombereich für den Überstromschutz.

Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU Core-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass Sie eine ausreichende Kühlung für MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf CPU VRM. Die CPU-Frequenz kann gedrosselt werden, wenn CPU VRM über die Temperaturgrenze erhöht. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Die CPU NB/ SoC-Spannung verringert proportional zur CPU-NB-Belastung. Höheres Loadline-Calibration könnten eine höhere Spannung und einen höheren Übertaktungswert bekommen, auch einen Temperaturanstieg verursachen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Legen Sie den aktuellen Grenzwert für den CPU NB/SoC-überstromschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enhanced] Erweitert den Strombereich für den Überstromschutz.

Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU NB/SoC-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass Sie eine ausreichende Kühlung für MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

▶ VR 12VIN OCP Expander

Erweitert die Begrenzung des VR-Überstromschutzes mit 12 V Eingangsspannung. Höhere Temperatur bietet weniger Schutz. Bitte passen Sie deshalb den Strom sorgfältig an, um Beschädigungen des CPU/ VR MOS zu vermeiden. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

▶ CPU Core Voltage

Legt den CPU Core-Spannungsmodus fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Override Mode] Hier können Sie die Spannungen manuell einstellen.

[Offset Mode] Hier können Sie die Offset-Spannung einstellen und den Spannungs-Offset-Modus auswählen.

[Adaptive Mode] Stellt die adaptive Spannung automatisch ein, um die Systemleistung zu optimieren.

[Adaptive + Offset] Stellt die adaptive Spannung automatisch ein und ermöglicht das Einstellen der Offetspannung.

Hier können Sie die CPU-Kernspannung einstellen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen. Dieses Element wird angezeigt, wenn die CPU Core Voltage auf den Override mode oder AMD Overclock gesetzt wird.

▶ CPU Offset Mode Mark

Legt den CPU-Offset-Modus fest. Dieses Element wird angezeigt, wenn die CPU Core Voltage auf den Offset mode oder Override + Offset Mode gesetzt wird.

▶ CPU Offset Voltage

Legt den CPU-Offset-Spannung fest. Dieses Element wird angezeigt, wenn die CPU Core Voltage auf den Offset mode oder Override + Offset Mode gesetzt wird.

Legt den CPU NB/ SoC-Spannungsmodus fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Override Mode] Hier können Sie die Spannungen manuell einstellen.

[Adaptive Mode] Stellt die adaptive Spannung automatisch ein, um die Systemleistung zu optimieren.

Legt die CPU-NB/SoC-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen. Dieses Element wird angezeigt, wenn die CPU NB/SoC Voltage auf den Override mode gesetzt wird.

▶ SOC Voltage

Legt die CPU VDD_SOC-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen. Dieses Element wird angezeigt, wenn die CPU NB/SoC Voltage auf den AMD Overclocking gesetzt wird.

Wählt den Anwendungsmodus für alle VDDG-bezogenen Spannungen aus.

▶ Global VDDG CCD Voltage

Legt die globale VDDG-CCD-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

▶ Global VDDG IOD Voltage

Legt die globale VDDG IOD-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

- CCD0- CCD VDDG Voltage

Legt die VDDG-CCD-Spannung für CCD0 fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

- CCD0-IOD VDDG Voltage

Legt die VDDG IOD-Spannung für CCD0 fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

- CCD1- CCD VDDG Voltage

Legt die VDDG-CCD-Spannung für CCD1 fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung, automatisch einstellen.

- CCD1-IOD VDDG Voltage

Legt die VDDG IOD-Spannung für CCD1 fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung, automatisch einstellen.

- VDDP Voltage Control

- VDDP Voltage Control

Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen. Wenn die Einstellung auf Manuell gesetzt ist, können Sie die Spannung manuell einstellen.

Legt die CPU VDDP-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen.

▶ VDD MISC Voltage

Legt die CPU VDD MISC-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

Aktiviert oder deaktiviert den DRAM-Hochspannungsmodus.

▶ DRAM Voltage

Legt die DRAM -Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen.

- DRAM VDDQ Voltage

Legt die DRAM VDDQ-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung. automatisch einstellen.

▶ DRAM VPP Voltage

Legt die DRAM VPP-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen.

▶ CPU VDDIO Voltage

Legt dieCPU VDDIO-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen. Diese Option wird angezeigt, wenn Sie die DRAM-Spannung manuell einstellen.

▶ CPU 1P8 Voltage

Legt die CPU 1P8-Spannung fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung automatisch einstellen.

- Chipset Core Voltage

Legt die Kernspannung des Chipsatzes fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung, automatisch einstellen.

- Chipset 1P8 Voltage

Legt die Spannung des Chipsatzes 1P8 fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannung, automatisch einstellen.

Aktiviert/Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde.

[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte.

[Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS-Einstellungen.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Zu diesen Informationen gelangen Sie, indem Sie die Taste F4 drücken. Nur Anzeige. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

▶ MEMORY-Z

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie, indem Sie die Taste F5 drücken. Nur Anzeige.

▶ DIMMx Memory SPD

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des verwendeten Speichers an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

- XMP Support Information

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die X.M.P-Informationen des verwendeten Speichers an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.

Sicherheit

In diesem Menü können Sie das Administratorkennwort und das Benutzerkennwort für die Systemsicherheit festlegen. In diesem Menü können Sie auch die TPM-Funktion (Trusted Platform Module) einstellen.

Legt das Administrator-Passwort für die Systemsicherheit fest. Mit dem Administrator-Passwort hat der Benutzer volle Rechte zum Ändern der BIOS-Elemente. Nach dem Einstellen des Administratorkennworts zeigt der Status dieses Elements „Installiert“ an.

Benutzer-Kennwort

Legt das Benutzerkennwort für die Systemsicherheit fest. Der Benutzer hat eingeschränkte Rechte zum Ändern der BIOS-Elemente mit dem Benutzerkennwort. Dieses Element ist verfügbar, wenn das Administratorkennwort festgelegt ist. Nach dem Einstellen des Benutzerkennworts wird der Status dieses Elements als „Installed“ angezeigt.

▶ Password Check

Wählt eine Bedingung aus, die das Kennwort anfordert.

[Setup] Für die Eingabe des BIOS-Setups wird ein Passwort angefordert.

[Boot] Zum Booten des Systems wird ein Passwort angefordert.

Setzen Sie die Option auf „Erzwingen“, um die Sicherheit zu erhöhen und ein unbefugtes Löschen des Passworts zu verhindern.

Wenn Sie die Elemente Administrator-/Benutzerkennwort auswählen, wird ein Kennwortfeld auf dem Bildschirm angezeigt. Geben Sie das Passwort ein und drücken Sie die Eingabetaste. Das jetzt eingegebene Passwort ersetzt jedes zuvor festgelegte Passwort aus dem CMOS-Speicher. Sie werden aufgefordert, das Passwort zu bestätigen. Sie können auch die Esc-Taste drücken, um die Auswahl abzubrechen.

Um ein festgelegtes Passwort zu löschen, drücken Sie die Eingabetaste, wenn Sie aufgefordert werden, ein neues Passwort einzugeben. Eine Nachricht bestätigt, dass das Passwort deaktiviert ist. Sobald das Passwort deaktiviert ist, können Sie das Setup und das Betriebssystem ohne Autorisierung aufrufen.

▶ U-Key

Aktiviert oder deaktiviert das USB-Flash-Laufwerk als Schlüssel.

▶ Make U-Key at

Geben Sie ein USB-Flash-Laufwerk als Schlüssel zum Sperren Ihres Computers an. Nur Personen mit diesem spezifischen USB-Flash-Laufwerk können den Computer verwenden.

Wenn Sie „Erzwingen“ aktivieren, kann das System so konfiguriert werden, dass es gesperrt wird, sobald der USB-Sicherheitsschlüssel nicht vorhanden ist. Die Sicherheitseinstellung kann jedoch im Falle eines verlorenen USB-Schlüssels über einen CMOS-Reset oder ein BIOS-Update auf den normalen Modus zurückgesetzt werden.

▶ Trusted Computing

Legt die TPM-Funktion (Trusted Platform Module) fest.

Aktiviert oder deaktiviert die TPM-Funktion, um den Endorsement-Schlüssel für den Zugriff auf das System zu erstellen.

▶ AMD fTPM switch

Wählt das TPM-Gerät aus. Dieses Element wird angezeigt, wenn der Security Device Support aktiviert ist.

[AMD CPU fTPM] Wählen Sie es für AMD Firmware TPM aus.

[AMD CPU fTPM Disabled] Wählen Sie es für ein diskretes TPM aus.

Active PCR Banks

Zeigt die aktuell aktiven PCR banks an.

Zeigt alle verfügbaren PCR banks an.

▶ SHA256 PCR Banks

Aktiviert oder deaktiviert die SHA256 PCR-Bank.

▶ SHA384 PCR Banks

Aktiviert oder deaktiviert die SHA384 PCR-Bank.

▶ Pending operation

Legt die Aktion der ausstehenden TPM-Operation fest.

[None] Verwerfen Sie die Auswahl

[TPM Clear] Löscht alle durch TPM gesicherten Daten.

Aktiviert oder deaktiviert die Plattformhierarchie.

▶ Storage Hierarchy

Aktiviert oder deaktiviert die Speicherhierarchie.

Aktiviert oder deaktiviert die Endorsement-Hierarchie.

Legt die Version des Testtools (HCK) im Betriebssystem fest.

- Chassis Intrusion Configuration

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Chassis Intrusion

Aktiviert oder deaktiviert die Aufzeichnung von Nachrichten, während das Gehäuse geöffnet ist. Diese Funktion ist bereit für das Chassis, das einen Chassis Intrusion Switch ausstattet.

[Enabled] Sobald das Gehäuse geöffnet ist, zeichnet das System eine Warnmeldung auf und gibt sie aus.

[Reset] Löschen Sie die Warnmeldung. Kehren Sie nach dem Löschen der Nachricht zu Aktiviert oder Deaktiviert zurück.

[Disabled] Deaktiviert diese Funktion.

- Secure Boot

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

- Secure Boot

Die Secure Boot-Funktion kann nur aktiviert werden, wenn der Platform Key (PK) registriert ist und entsprechend ausgeführt wird.

- Secure Boot Mode

Wählt den sicheren Boot-Modus aus. Mit diesem Element wählen Sie aus, wie die sicheren Boot-Schlüssel geladen werden. Diese Option wird angezeigt, wenn Secure Boot aktiviert ist.

[Standard] Das System lädt automatisch die sicheren Schlüssel aus dem BIOS.

[Benutzerdefiniert] Ermöglicht dem Benutzer, die Einstellungen für den sicheren Start zu konfigurieren und die sicheren Schlüssel manuell zu laden.

- Secure Boot Preset

Die Einstellung „Hardware-/OS-Kompatibilität“ ermöglicht die Unterstützung von Nicht-UEFI- oder nicht-konformer Hardware und Betriebssystemen durch optimierte Einstellungen, während die Option „Maximale Sicherheit“ eine vollständige Validierung aller Systemkomponenten erzwingt.

▶ Key Management

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Verwaltet die sicheren Boot-Schlüssel. Dieses Untermenü wird verfügbar, wenn der Secure Boot Mode auf Custom eingestellt ist.

Aktiviert oder deaktiviert die werkseitigen Standardschlüssel.

Ermöglicht die Installation aller werkseitig voreingestellten Schlüssel.

- Reset To Setup Mode

Ermöglicht das Löschen aller Secure Boot-Schlüssel (PK, KEK, db, dbt, dbx) aus dem NVRAM.

▶ Enroll Efi Image

Ermöglicht es das Efi-Image im sicheren Boot-Modus laufen zu lassen. Registrieren Sie das SHA256-Hash-Zertifikat eines PE-Images in der autorisierten Signaturdatenbank (DB).

▶ Platform Key (PK)

Der Plattformschlüssel (PK) kann die Firmware vor nicht authentifizierten Änderungen schützen. Das System überprüft den PK, bevor Ihr System das Betriebssystem startet. Der Plattformschlüssel (PK) wird zum Aktualisieren von KEK verwendet.

Der Key Exchange-Schlüssel (KEK) wird zum Aktualisieren von DB oder DBX verwendet.

Authorized Signatures (DB) listet die autorisierten Signaturen auf, die geladen werden können.

- Forbidden Signatures (dbx)

Forbidden Signatures (DBX) listet die verbotenen Signaturen auf, die geladen werden können.

Listet die verfügbaren Signaturen für die Wiederherstellung des Betriebssystems auf.

Boot

Legt die Reihenfolge der Systemstartgeräte fest.

▶ Full Screen Logo Display

Aktiviert oder deaktiviert die Anzeige des Vollbild-Logos während des System-POST.

[Enabled] Zeigt das Logo im Vollbildmodus an.

[Disabled] Zeigt die POST-Nachrichten an.

- Bootup NumLock State

Wählen Sie den NumLock-Status der Tastatur beim Booten.

POST Beep

Aktiviert oder deaktiviert den POST-Beep.

▶ AUTO CLR\_CMOS

Aktiviert oder deaktiviert die automatische Wiederaufnahme der CMOS-Daten, wenn das System nicht mit dem Betriebssystem starten und wiederholt neu starten kann.

- Boot Mode Select

Legt den Systemstartmodus von der Legacy- oder UEFI-Architektur abhängig von den Installationsanforderungen des Betriebssystems fest. Dieses Element ist nicht mehr auswählbar und wird automatisch vom BIOS konfiguriert, wenn der BIOS-UEFI/CSM-Modus auf UEFI gesetzt wird.

[UEFI] Aktiviert nur die Unterstützung des UEFI-BIOS-Startmodus.

[LEGACY+UEFI] Aktiviert sowohl den Legacy-BIOS-Startmodus als auch den UEFI-BIOS-Startmodus.

- FIXED BOOT ORDER Priorities

Legt die Gerätepriorität für den Systemstart fest.

- Boot Option Priorities

Diese Elemente werden verwendet, um die installierten Startgeräte zu priorisieren.

Save & Exit

Beenden Sie das BIOS-Setup, ohne Änderungen zu speichern.

- Save Changes and Reboot

Speichern Sie alle Änderungen und starten Sie das System neu.

- Save Changes

Aktuelle Änderungen speichern.

- Discard Changes

Verwerfen Sie alle Änderungen und stellen Sie die vorherigen Werte wieder her.

- Restore Defaults

Stellen Sie alle Standardwerte wieder her oder laden Sie sie.

- Boot Override

Die installierten bootfähigen Geräte werden in diesem Menü angezeigt. Sie können eines davon als Startgerät auswählen.

Reset des BIOS

Wenn Sie Probleme mit Ihrem Computer haben, kann das Zurücksetzen der BIOS-Einstellungen Abhilfe schaffen. Sie können die BIOS-Einstellungen mit den folgenden Methoden zurücksetzen.

• Öffnen Sie das BIOS und drücken Sie F6, um optimierten Einstellungen zu laden.
• Verwenden Sie den Clear-CMOS-Jumper auf dem Motherboard, um das BIOS zurückzusetzen.
• Wenn Ihr Motherboard über eine Clear-CMOS-Taste am hinteren E/A-Panel verfügt, drücken Sie diese, um das BIOS zurückzusetzen.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie die CMOS-Daten löschen. Weitere Informationen finden Sie im Abschnitt „Clear CMOS Jumper/Taste “ in der Anleitung.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Bevor Sie den M-Flash-Prozess starten, stellen Sie sicher, dass Sie Folgendes haben:

- Ein USB-Flash-Laufwerk mit einer Kapazität von 32 GB oder weniger, das mit FAT32 formatiert ist.

M-Flash unterstützt nur das FAT32-Format und der USB-Speicherstick sollte nicht größer als 32 GB sein.

- Einen Computer mit Internetzugang.

Führen Sie dann die folgenden Schritte aus, um das BIOS zu aktualisieren.

1. Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash-Laufwerk.
2. Wenn Ihr Motherboard über einen Multi-BIOS-Schalter verfügt, wechseln Sie zum Ziel-BIOS-ROM.
3. Stecken Sie den USB-Speicherstick in den USB-Anschluss Ihres Motherboards.
4. Wechseln Sie in den Flash-Modus, indem Sie:

- Beim Neustart drücken Sie während des POST-Vorgangs die Taste Strg + F5 und klicken Sie auf Yes (Ja), um das System neu zu starten.

- Beim Neustart drücken Sie während des POST-Vorgangs die Entf-Taste. Klicken Sie anschließend auf die M-FLASH Taste und anschließend auf Ja, um das System neu zu starten.

1. Wählen Sie eine BIOS-Datei aus dem M-FLASH-Dateimenü und drücken Sie die Eingabetaste.

2. Wenn Sie durch eine Dateiüberprüfungsmeldung dazu aufgefordert werden, klicken Sie auf „Ja“, um das BIOS-Update zu starten.

Sobald das Update 100 % erreicht hat, wird das System automatisch neu gestartet.

Aktualisierung des BIOS mit MSI Center

Vorbereitung:

• Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.
• Bitte schließen Sie jegliche andere Anwendungssoftware, bevor Sie das BIOS aktualisieren.

Schritte zur Aktualisierung des BIOS:

1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite.
2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance.
3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
4. Die Installationsanweisung wird angezeigt, klicken Sie daraufhin auf die Schaltfläche Install.

Das System wird automatisch neu gestartet, um das BIOS zu aktualisieren. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Flash BIOS Taste

1. Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter.
2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root-Verzeichnis des USB-Flash-Speichers.
3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker. (Sie müssen die CPU und den Speicher nicht installieren.)
4. Stecken Sie das USB-Speichergerät, das die MSI.ROM-Datei enthält, in dem Anschluss des Flash BIOS auf der Rückseite E/A des Panels ein.
5. Drücken Sie die Flash-BIOS-Taste, um mit dem Flashen des BIOS zu beginnen. Die LED beginnt zu blinken, um anzuzeigen, dass der Vorgang begonnen hat.

Die LED erlischt, wenn der Vorgang abgeschlossen ist.

Urheberrecht und Markenhinweis

msi

MSI

微星

微星科技

MICRO-STAR INTERNATIONAL

Copyright © Micro-Star Int’ I Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Handelsmarke der Micro-Star Int’ I Co., Ltd. Alle anderen erwähnten Marken und Namen können Warenzeichen ihrer jeweiligen Eigentümer sein. Wir übernehmen keinerlei Garantie hinsichtlich ihrer Richtigkeit und Vollständigkeit. MSI behält sich das Recht vor, dieses Dokument ohne vorherige Ankündigung zu ändern.

Revisionsgeschichte

Version 1.0, 2024/09, Erste Veröffentlichung
