| 제품 유형 | Micro-ATX 마더보드 |
| 브랜드 | MSI |
| 모델 | 880GMA-E53 |
| 크기 | 24.4 cm x 24.4 cm |
| 폼 팩터 | Micro-ATX |
| CPU 소켓 | AM3 |
| 칩셋 | AMD 880G 및 SB710 |
| 지원 메모리 | DDR3 800/1066/1333/1600* (OC), 최대 16GB, 듀얼 채널 |
| SATA 커넥터 | SATA 3Gb/s 포트 6개(SB710), SATA 6Gb/s 포트 2개(Marvell SE9128) |
| IDE 커넥터 | IDE 포트 1개 |
| 플로피 디스크 커넥터 | FDD 포트 1개 |
| 후면 USB 포트 | USB 2.0 4개, USB 3.0 2개 |
| 내부 USB 포트 | USB 2.0 커넥터 3개(추가 포트 최대 6개) |
| 비디오 출력 | VGA, DVI-D, HDMI |
| 오디오 | Realtek ALC892, 8채널, 잭 감지 기능 |
| 네트워크 | Realtek RTL8111E, 기가비트 이더넷 |
| IEEE 1394 커넥터 | 후면 포트 1개, 내부 커넥터 1개 |
| S/PDIF 커넥터 | 후면 광출력 1개, 내부 커넥터 1개 |
| 확장 슬롯 | PCIe x16 1개, PCIe x1 2개, PCI 1개 |
| 필요 전원 | ATX 24핀 커넥터(JPWR1) 및 CPU 4핀 커넥터(JPWR2) |
| 유지 관리 | 부드럽고 마른 천으로 닦으십시오. 액체를 사용하지 마십시오. 유지 관리 전에 전원을 분리하십시오. |
| 안전 | 구성 요소를 설치하거나 제거하기 전에 전원을 분리하십시오. 정전기를 방지하십시오. |
| 예상 무게 | 약 0.5kg |
자주 묻는 질문 - 880GMA-E53 MSI
사용자 질문 880GMA-E53 MSI
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 마더보드 무료 PDF 형식! 매뉴얼 찾기 880GMA-E53 - MSI 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. 880GMA-E53 브랜드 MSI.
사용 설명서 880GMA-E53 MSI
880GMA-E53 시리즈 (MS-7623 v4.x) Micro-ATX 메인보드를 선택해주셔서 감사합니다. 880GMA-E53 시리즈는 최적의 시스템 효율을 위해 AMD® 880G & SB710 칩셋에 기반을 둔 제품입니다. 고급의 AMD® AM3 프로세서에 적합하게 디자인된 880GMA-E53 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.
레이아웃
지원되는 프로세서
■ AM3 패키지에 있는 AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron 프로세서 (CPU에 대한 최신 정보는 http://www.msi.com/index.php?func=cpuform2를 참조하십시오.)
HyperTransport
■ Hyper Transport(HT) 3.0 기술 지원
칩셋
■ 노스 브릿지: AMD® 880G 칩셋
■사우스 브릿지:AMD®SB710 칩셋
지원되는 메모리
■ DDR3 800/1066/1333/1600*(OC) SDRAM(최대 16GB)
■ 듀얼 채널 모드 지원)
(호환 가능한 부품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.
http://www.msi.com/index.php?func=testreport를 참조하십시오.)
LAN
■ Realtek® RTL8111E에 의해 LAN 10/100/1000 고속 이더넷 지원
오디오
■ Realtek® ALC892에 의해 통합된 칩
■ 책 감지 기능이 있는 플렉시블 8채널 오디오
■ Azalia 1.0 Spec 규격 준수
IDE
AMD®SB710에 의한 IDE 포트 1개
■ Ultra DMA 33/66/100, PIO & Bus Master 작동 모드 지원
SATA
AMD® SB710 (SATA1\~6)에 의한 SATA 3Gb/s 포트 6개
■ Marvell® SE9128 (SATA7\~8)에 의한 SATA 6Gb/s 포트 2개
플로피
■플로피 포트 1개
■ 360KB, 720KB, 1.2MB, 1.44MB 및 2.88MB의 FDD 1개 지원
커넥터
■ 후면 패널
-광학S/PDIF출력포트1개
-PS/2마우스/키보드포트1개
-VGA포트1개
- DVI-D 포트 1개
-HDMI포트1개
- IEEE 1394 포트 1개
-USB2.0포트4개
-USB3.0포트2개
- LAN 책 1개
-플렉시블 오디오 잙 6 개
■ 온보드 커넥터
-병렬 커넥터 1개
-USB2.0 커넥터 3개
- IEEE 1394 커넥터 1개
-직렬 포트 커넥터 1개
-SPDIF출력 커넥터 1개
-전면 패널 오디오 커넥터 1개
-새시 침입 커넥터 1개
-CD 입력 커넥터 1개
-TPM 커넥터 1개
-OC스위치1개
슬롯
■PCIEx16슬롯1개
■PCIE x1 슬롯 2개
■ PCI 슬롯 1개,3.3V/5V PCI 버스 인터페이스 지원
품 팩터
■ Micro-ATX(24.4cm X 24.4 cm)
장착
■장착 구멍 8개
(액세서리 구매나 부품 번호에 대한 자세한 정보는 제품 웹페이지 http://www.msi.com/index.php를 참조하십시오.)

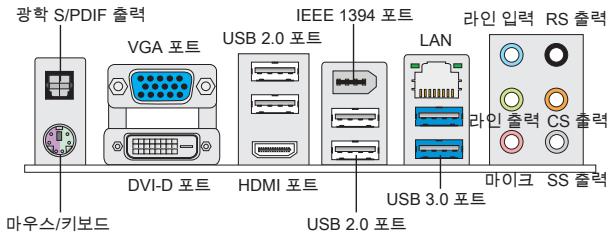

뒷면
뒷면에는 다음 커넥터가 있습니다.
AM3용 CPU 및 콜러 설치
CPU 설치 시 과열을 방지하는 콜러를 상단에 연결하십시오. 한편, 열이 잘 발산되도록 방열판/콜러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르십시오.
AM3 CPU의 표면.
열이 잘 발산되도록 서멀 페이스트를
표면에 약간 바르십시오.
아래의 단계에 따라 CPU 및 콜러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다.
- 레버를 소켓에서 비스듬히 당입니다. 레버를 90도까지 올립니다.
- CPU의 금색 화살표를 찾습니다. 금색 화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올바른 한 쪽 방향으로만 끼워집니다.
- CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될 수 있습니다.
- CPU를 소켓 안으로 짭 놀러 넣고 레버를 달습니다. 레버를 닭는 동안 CPU가 움직일 우려가 있기 때문에, 레버를 닭을 때는 항상 손가락으로 CPU의 상단을 짭 놀러 CPU가 소켓 안에 제대로 완전히 끼워지도록 해야 합니다.
- 콜러 세트를 고정 위치에 올려놓습니다. 먼저 클립의 한쪽 끝을 사용하여 겁니다.
- 그리고 나서 클립의 다른 쪽 끝을 눌러 클러 세트를 고정 위치의 상단에 고정합니다. 고정 레버를 찾아 위로 올립니다.
- 레버를 아래로 눌러 고정합니다.
- CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.
중요 사항
* 이 절에 표시된 메인보드 사진은 Socket AM3 CPU용 콜러 설치를 보여줄 목적으로만 사용된 사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수 있습니다.
*안전 혹이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고정 볼트에서 안전 혹은 분리할 때는 손가락에서 눈을 떼지 마십시오.

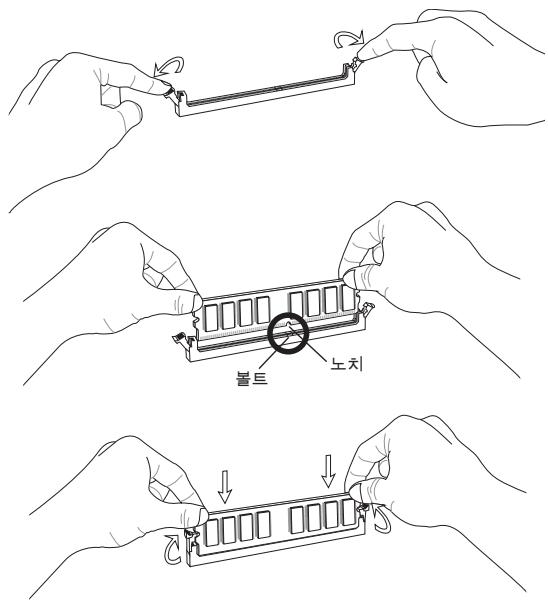

메모리 모듈 설치
- 메모리 모듈은 중앙에 노치가 하나만 있으며,오른쪽 방향으로만 맞습니다.
- 메모리 모듈을 DIMM 슬롯에 수직으로 끼습니다. 그리고 나서 메모리 모듈 위의 골든 학거가 DIMM 슬롯에 깊이 삽입될 때까지 밑어 넣습니다. 메모리 모듈이 DIMM 슬롯에 제대로 삽입되면 골든 학거가 거의 보이지 않습니다.
- 메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠가졌는지 수동으로 확인하십시오.
중요 사항
* 듀얼 채널 모드에서, 다른 채널 DIMM 슬롯에 유형과 밀도가 동일한 메모리 모듈을 설치했는지 확인하십시오.
*성공적인 시스템 부팅을 하려면, 메모리 모듈을 먼저 DIMM1에 끼우십시오.
ATX 24핀 전원 커넥터: JPWR1
이 커넥터를 사용하여 ATX 24핀 전원 공급장치를 연결할 수 있습니다. ATX 24핀 전원 공급장치를 연결하려렴, 전원 공급장치의 플러그가 올바른 방향으로 삽입되었는지, 핀이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급장치를 커넥터 안쪽으로 꽃 맞게 누릅니다.
ATX 4핀 전원 커넥터: JPWR2
이 4핀 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.
모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이 안정적인지 확인하십시오.
플로피 디스크 드라이브 커넥터: FDD1
이 커넥터는 360KB, 720KB, 1.2MB, 1.44MB 또는 2.88MB 플로피 디스크 드라이브를 지원합니다.
이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 IDE 장치를 지원합니다.
동일한 케이블에 2개의 IDE 장치를 설치하는 경우, 점퍼 설정으로 드라이브를 케이블 선택 모드로, 또는 마스터/슬레이브에 별도로 구성해야 합니다. 점퍼 설정 방법은 공급업체가 제공한 IDE 장치의 설명서를 참조하십시오.
직렬 ATA 커넥터: SATA1 \~ 8
이 커넥터는 직렬 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 직렬 ATA 장치에 연결할 수 있습니다.
직렬 ATA 케이블을 90도로 꺼지 마십시오. 그럴 경우, 전송 중 데이터가 손실될 수 있습니다.
팬 전원 커넥터: CPUFAN, SYSFAN1, SYSFAN2
팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지 선으로서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칙셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다.
이 커넥터는 디지털 오디오 전송을 위해 S/PDIF (Sony & Philips Digital Interconnect Format) 인터페이스를 연결하는 데 사용됩니다.
이 커넥터는 외부 오디오 입력용으로 제공됩니다.
전면 패널 커넥터: JFP1, JFP2
이 커넥터는 전면 패널 스위치 및 LED에 대한 전기 연결에 사용됩니다. JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.
이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 직렬 장치를 연결할 수 있습니다.
이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.
Intel® I/O Connectivity Design Guide를 준수한 이 커넥터는 USB HDD, 디지털 카메라, MP3 플레이어, 프린터, 모델 등과 같은 고속의 USB 인터페이스 주변 장치를 연결하는 데 적합합니다.
이 커넥터는 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용법은 TPM 보안 플랫폼 설명서를 참조하십시오.
이 커넥터는 새시 침입 스위치 케이블에 연결됩니다. 새시가 열리는 경우, 새시 침입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.
병렬 포트 헤더: JLPT1
이 커넥터는 옵션인 병렬 포트 브래킷을 연결하는 데 사용됩니다. 병렬 포트는 표준 프린터 포트로서, 확장 병렬 포트(EPP) 및 확장 성능 병렬 포트(ECP) 모드를 지원합니다.
이 커넥터를 사용하여 옵션인 IEEE1394 브래킷을 통해 IEEE1394 장치를 연결할 수 있습니다.
보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 컬 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를 지우십시오.
중요 사항
시스템이 꺼져 있는 동안 2-3 핀을 단락시켜 CMOS를 지울 수 있습니다. 그리고 나서 1-2 핀 위치로 돌아가십시오. 시스템이 켜 있는 동안에는 CMOS를 지우지 마십시오. 그럴 경우 메인보드가 손상될 수 있습니다.
오버클록 FSB 스위치: OC\_SW1
스위치를 변경하여 프로세서 주파수를 증가시키기 위해 FSB를 오버클록할 수 있습니다. 아래의 지시에 따라 FSB를 설정하십시오.
기본값
CPU 클록 속도
10% 증가
CPU 클록 속도
15% 증가
CPU 클록 속도
20% 증가
중요 사항
*스위치를 설정하기 전에 시스템을 종료하십시오.
*오버클록할 때 시스템이 불안정하거나 부팅하는 동안 갑자기 멈추면 기본 설정으로 스위치를 다시 설정하시기 바랍니다.
APS LED 상태 표시기: LED1
이 APS (Active Phase Switching) LED는 현재 CPU 전원 위상 모드를 표시합니다. 아래의 지시사항을 읽고 따르십시오.
LED1
| 켜집 | CPU가 3 위상 전원 모드에 있는 경우 LED는 켜집니다. |
| 꺼집 | CPU가 1 위상 전원 모드에 있는 경우 LED는 꺼집니다. |
PCIE 슬롯
PCIE 슬롯은 PCIE 인터페이스 확장 카드를 지원합니다.
PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드 온 카드를 지원합니다.
먼저 전원 폴러그를 뽑으십시오. 점퍼, 스위치 또는 BIOS 구성과 같은 확장 카드에 대해 필요한 하드웨어 및 소프트웨어 설정을 구성하려면 확장 카드의 설명서를 읽으십시오.
PCI 인터럽트 요청 라우팅
확장 카드를 추가하거나 제거할 때 IRQ를 만드십시오. 이는 Interrupt request line의 약어로서 I-R-Q라고 발음하며, 장치가 인터럽트 신호를 마이크로 프로세서로 전송할 수 있는 하드웨어 회선입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI 버스 핀에 연결됩니다.
컴퓨터를 커면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.
Press DEL to enter SETUP (DEL을 눌러 설정(SETUP)을 시작합니다)
사용자가 응답하거나 설정을 입력하기 전에 메시지가 표시되면, 시스템을 겪다가 다시 켜거나 리셋(RESET) 버튼을 눌러 다시 시작합니다. 또한

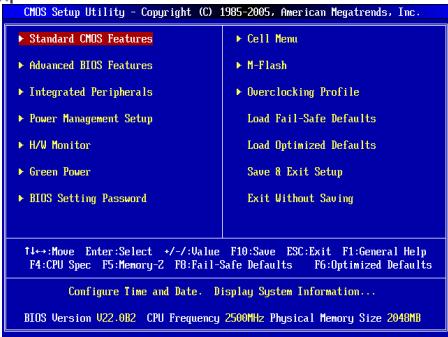

메인 페이지
이 메뉴를 사용하여 시간, 날짜 등과 같은 기본 시스템 구성을 처리합니다.
Advanced BIOS Features(고급 BIOS 기능)
이 메뉴를 사용하여 BIOS 특별 고급 기능의 항목을 설정합니다.
Integrated Peripherals(통합된 주변 장치)
이 메뉴를 사용하여 통합된 주변 장치의 설정을 지정합니다.
Power Management Setup(전원 관리 설정)
이 메뉴를 사용하여 전원 관리의 설정을 지정합니다.
H/W Monitor(H/W 모니터)
이 항목은 CPU와 팬의 상태, 전반적인 시스템 상태에 대한 경고를 표시합니다.
Green Power(절전)
이 메뉴를 사용하여 전원 위상을 지정합니다.
BIOS Setting Password(BIOS 설정 암호)
이 메뉴를 사용하여 BIOS 설정 암호를 설정합니다.
Cell Menu(셀 메뉴)
이 메뉴를 사용하여 주파수/전압 제어의 설정을 지정합니다.
M-Flash(M-플래시)
이 메뉴를 사용하여 저장 드라이브에서 BIOS를 읽기/플래시합니다(FAT/ FAT32 포맷만 해당).
Overclocking Profile(오버클로킹 프로필)
이 메뉴를 사용하여 설정을 BIOS CMOS로/BIOS CMOS로부터 저장하거나 로드합니다.
Load Fail-Safe Defaults(장애시 안전 기본값 로드)
이 메뉴를 사용하여 시스템 작동에 대한 공장 설정값인 BIOS 기본값을 로드합니다.
Load Optimized Defaults(최적 기본값 로드)
이 메뉴를 사용하여 안정적인 시스템 성능 작동을 위해 공장 기본 설정값을 BIOS에 로드합니다.
Save & Exit Setup(저장 및 설정 종료)
CMOS에 변경사항을 저장하고 설정을 종료합니다.
Exit Without Saving(저장하지 않고 종료)
모든 변경사항을 취소하고 설정을 종료합니다.

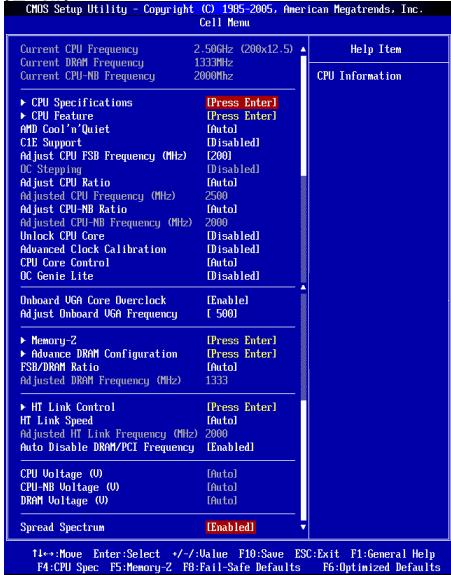

Cell Menu(셀 메뉴)
Current CPU / DRAM / CPU-NB Frequency(현재 CPU / DRAM / CPU-NB 주파수)이 항목은 CPU, 메모리 및 CPU-NB 속도의 현재 주파수을 표시합니다. 읽기 전용입니다.
CPU Specifications(CPU 사양)
CPU Technology Support(CPU 기술 지원)
CPU Feature(CPU 기능)
AMD Cool'n'Quiet(AMD 콜앤파이어트)
쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.
C1E Support(C1E 지원)
이 항목은 유휴 상태일(PC가 아무 동작도 하지 않을) 경우 CPU의 전원 소비를 설정하는 항목입니다. 모든 프로세서가 지원하지 않지만, 지원할 경우 향상된 전
원 관리를 사용할 수 있습니다(C1E).
SVM Support(SVM 지원)
이 항목에서 AMD SVM (Secure Virtual Machine) 기술을 활성화 또는 비활성화할 수 있습니다.
AMD Cool'n'Quiet(AMD 콜앤좌이어트)
쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.
C1E Support(C1E 지원)
이 항목은 유휴 상태일(PC가 아무 동작도 하지 않을) 경우 CPU의 전원 소비를 설정하는 항목입니다. 모든 프로세서가 지원하지 않지만, 지원할 경우 향상된 전원 관리를 사용할 수 있습니다(C1E).
중요 사항
쿨앤좌이어트 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음을 이중으로 확인해야 합니다.
* BIOS 설정을 실행하고 Cell Menu(셀 메뉴)를 선택합니다. Cell Menu(셀 메뉴)에서 AMD Cool'n'Quiet(쿨앤과이어트)를 찾아 이 항목을 "Enabled(사용)"으로 설정합니다.
* Windows를 시작하여 Start -> Settings -> Control Panel -> Power Options을 선택합니다. 전원 옵션 등록 정보(Power Options Properties) 태그를 시작하여 전원 체계(Power schemes)에서 최소 전원 관리(Minimal Power Management)를 선택합니다.
Adjust CPU FSB Frequency(CPU FSB 주파수 조정) (MHz)
이 항목을 사용하여 CPU FSB 주파수(MHZ)를 설정할 수 있습니다.
OC Stepping(OC 스테핑)
이 항목은 “Adjust CPU FSB Frequency(CPU FSB 주파수 조정) (MHz)”에서 오버클로킹 주파수를 설정하면 활성화됩니다. 그리고 나서 아래의 항목이 나타납니다. 이 항목은 시스템이 부팅한 후에 시스템을 단계적인 오버클록에 도움이 됩니다.
Start OC Stepping From(OC 스테핑 시작하기) (MHz)
이 항목을 사용하여 이니셜 베이스 클록을 설정합니다. 시스템은 이니셜 베이스 클록에 의해 부팅합니다. 그리고 나서 이니셜 베이스 클록에서 "Adjust CPU FSB Frequency(CPU FSB 주파수 조정) (MHz)"에서 단계별로 설정한 베이스 클록으로 오버클로킹을 시작합니다.
OC Step(OC 스템)
이 항목을 사용하여 베이스 콜록 오버클로킹 의 스텝이 몇개 있는지 설정합니다.
OC Step Count Timer(OC 스템 카운트 타이머)
이 항목을 사용하여 모든 단계의 버퍼 시간을 설정합니다.
Adjust CPU Ratio(CPU 비율 조정)
이 항목을 사용하여 CPU 클록 승수기(비율)을 설정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.
이 항목은 CPU 주파수를 표시합니다. 읽기 전용입니다.
Adjust CPU-NB Ratio(CPU-NB 비율 조정)
이 항목을 사용하여 CPU-NB 클록 승수기(비율)을 설정할 수 있습니다.
이 항목은 CPU-NB 주파수를 표시합니다. 읽기 전용입니다.
Unlock CPU Core(CPU 코어 잠금 해제)
이 항목에서 추가 코어의 잠금을 해제하려면, 프로세서 코어를 활성화하기 위해 이를 Enabled로 설정한 다음 Advanced Clock Calibration(고급 클록 교정)을 Auto로 설정합니다.
Advanced Clock Calibration(고급 클록 교정)
이 항목은 오버클로킹에 사용됩니다. Auto로 설정하면 CPU 속도를 더 높게 설정할 수 있습니다. 이 필드는 프로세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.
CPU Core Control(CPU 코어 제어)
이 항목은 CPU 코어의 수를 제어하는 데 사용됩니다. Auto으로 설정되면, CPU는 기본 코어 수로 작동합니다. Manual으로 설정되면, 특정 CPU 코어를 활성화/비활성화할 수 있습니다.
CORE 1/2/3/4(코어 1/2/3/4)
이 항목은 코어 1/2/3/4를 활성화/비활성화하는 데 사용됩니다.
OC Genie Lite
이 항목을 Enabled로 설정하면, 시스템에서 최대 FSB 클록을 인식하고 자동으로 오버클로킹할 수 있습니다. 오버클로킹 실행에 실패하면, 성공적인 오버클로킹을 위해 FSB 클록을 낮추어 시도할 수 있습니다.
Onboard VGA Core Overclock(온보드 VGA 코어 오버클록)
온보드 VGA 오버클로킹 능력을 활성화 또는 비활성화할 수 있습니다.
Adjust Onboard VGA Frequency(온보드 VGA 주파수 조정)
이 항목을 사용하여 온보드 VGA 코어의 주파수를 조정할 수 있습니다.
Auto OverClock Technology(자동 오버클럭 기술)
이 항목을 Max FSB로 설정하면, 시스템에서 최대 FSB 클록을 인식하고 자동으로 오버클로킹할 수 있습니다. 오버클로킹 실행에 실패하면, 성공적인 오버클로킹을 위해 FSB 클록을 낮추어 시도할 수 있습니다.
Memory-Z(메모리-Z)
DIMM1\~4 Memory SPD Information(DIMM1\~4 메모리 SPD 정보)
Advance DRAM Configuration(고급 DRAM 구성)
DRAM Timing Mode(DRAM 타이밍 모드)
DRAM 타이밍이 DRAM 모듈의 SPD (Serial Presence Detect) EEPROM에 의해 제어되는지 여부를 선택합니다. Auto으로 설정하면 SPD 구성을 기준으
로 하는 BIOS에 의해 DRAM 타이밍 및 다음 "고급 DRAM 구성" 하위 메뉴를 판별할 수 있습니다. Manual으로 설정하면 사용자가 DRAM 타이밍 및 다음 "고급 DRAM 구성" 하위 메뉴를 수동으로 설성할 수 있습니다.
FSB/DRAM Ratio(FSB/DRAM 비율)
이 항목을 사용하여 FSB/DRAM 비율을 선택할 수 있습니다.
Adjusted DRAM Frequency(조정된 DRAM 주파수) (MHz)
이 항목은 메모리 주파수를 표시합니다. 읽기 전용입니다.
HT Link Control(HT 링크 제어)
HT Incoming/Outgoing Link Width(HT 수신/발신 링크 폭)
이 항목을 사용하여 하이퍼 전송 링크 폭을 설정할 수 있습니다. Auto으로 설정하면 시스템이 HT 링크 폭을 자동으로 인식합니다.
HT Link Speed(HT 링크 속도)
이 항목을 사용하여 하이퍼 전송 링크 속도를 설정할 수 있습니다. Auto으로 설정하면 시스템이 HT 링크 속도를 자동으로 감지합니다.
Adjusted HT Link Frequency(조정된 HT 링크 주파수) (MHz)
이 항목은 조정된 HT 링크 주파수를 표시합니다. 읽기 전용입니다.
Auto Disable DRAM/PCI Frequency(DRAM/PCI 주파수 자동 해제)
Enabled으로 설정하면 시스템이 빈 DRAM 및 PCI 슬롯에서 클록을 제거(전원이 꺼짐)하여 전자파 장애(EMI)를 최소화할 수 있습니다.
CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)
이 항목은 CPU, 메모리 및 칩셋의 전압 조정에 사용됩니다.
Spread Spectrum(대역 확산)
마다 보드의 클록 생성기가 펄스화되면 필스의 극치값(스파이크)이 전자파 장애를 입으킵니다. 대역 확산 기능은 필스 조절로 생성된 EMI를 줄여줌으로써 그 결과 필스의 스파이크가 평탄한 곡선으로 줄어듭니다. EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 사용 안함으호 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 사용으로 설정하십시오. 사소한 지터조차도 클록 속도를 입시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.
중요 사항
* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 Disabled으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확산 값을 선택하십시오.
* 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하십시오.
* 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.
Load Optimized Defaults(최적 기본값 로드)
안정적인 성능을 위해 메인보드 제조업체가 제공한 기본값을 로드할 수 있습니다.
