РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MEG X570 ACE MSI

MEG X570 ACE. В этом разделе представлена информация, которая поможет вам при сборке комьютера. Для некоторых этапов сборки имеются видеоинструкции. Для просмотра видео, необходимо открыть соответствующую ссылку в веб-браузере на вашем телефоне или планшете. Вы также можете выполнить переход по ссылке, путем сканирования QR-кода.II Quick Start

la vis 8.5H M.2 l’entretoise M.2 l’entretoise

• Установка драйверов p. 41
• Установка утилит p. 41
• Настройка BIOS p. 42
• Вход в настройки BIOS p. 42
• Сброс BIOS p. 43
• Обновление BIOS p. 43

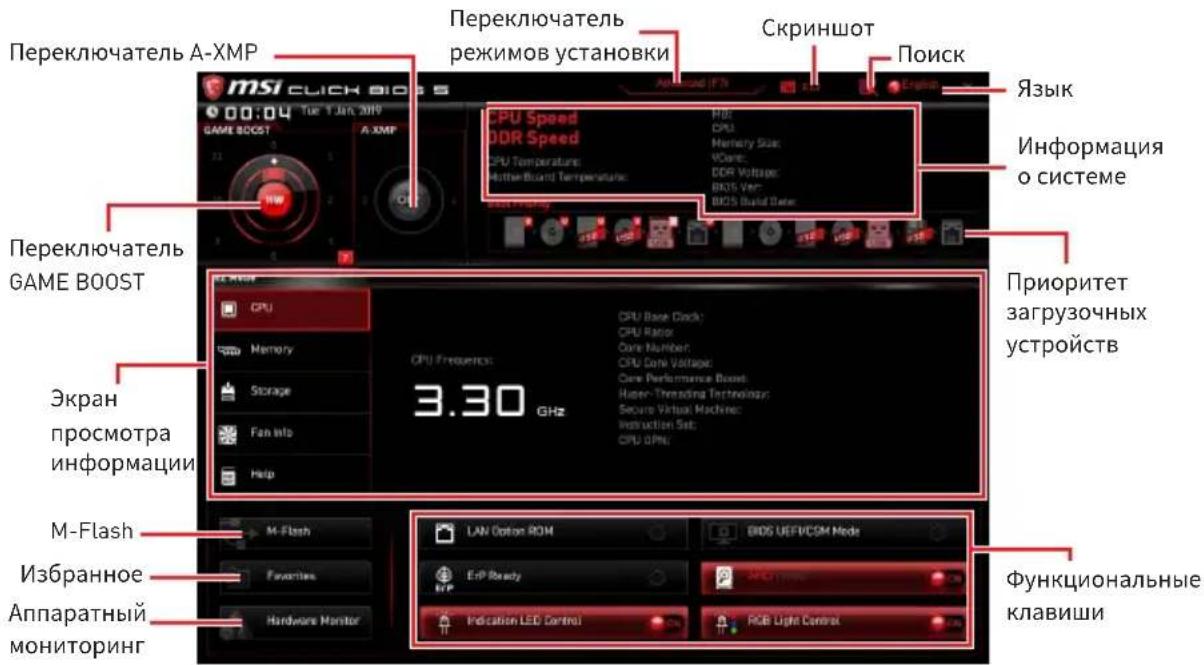

• Режим EZ p. 45

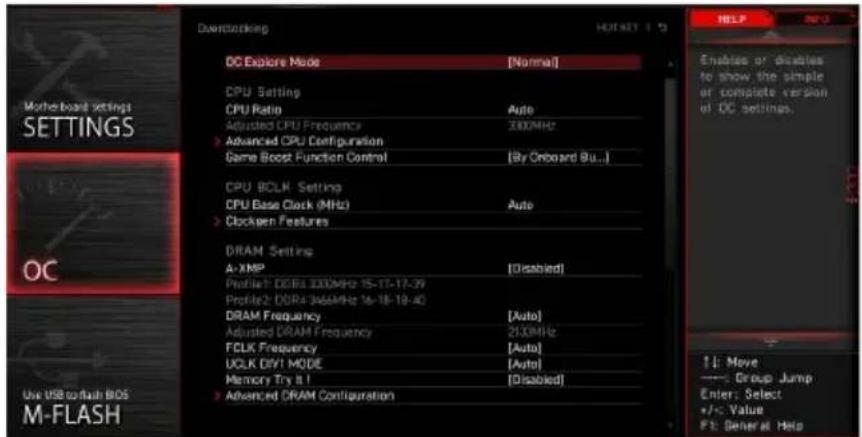

• Режим разгона p. 47

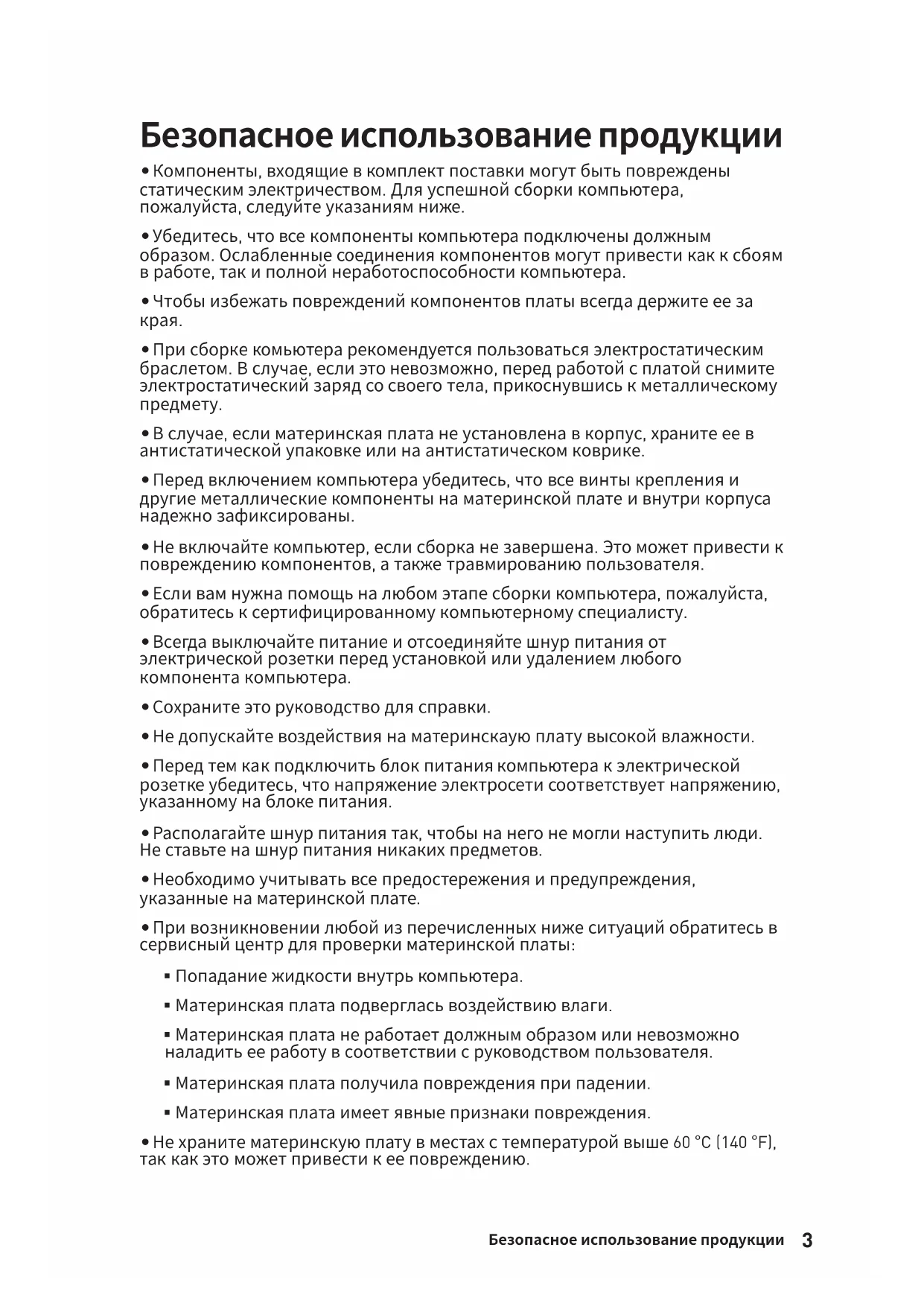

• Меню OC Безопасное использование продукции Безопасное использование продукции y Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. y Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. y Чтобы избежать повреждений компонентов платы всегда держите ее за p. 483

y При сборке комьютера рекомендуется пользоваться электростатическим браслетом. В случае, если это невозможно, перед работой с платой снимите электростатический заряд со своего тела, прикоснувшись к металлическому

y В случае, если материнская плата не установлена в корпус, храните ее в антистатической упаковке или на антистатическом коврике. y Перед включением компьютера убедитесь, что все винты крепления и другие металлические компоненты на материнской плате и внутри корпуса надежно зафиксированы. y Не включайте компьютер, если сборка не завершена. Это может привести к повреждению компонентов, а также травмированию пользователя. y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста, обратитесь к сертифицированному компьютерному специалисту. y Всегда выключайте питание и отсоединяйте шнур питания от электрической розетки перед установкой или удалением любого компонента компьютера. y Сохраните это руководство для справки. y Не допускайте воздействия на материнскаую плату высокой влажности. y Перед тем как подключить блок питания компьютера к электрической розетке убедитесь, что напряжение электросети соответствует напряжению, указанному на блоке питания. y Располагайте шнур питания так, чтобы на него не могли наступить люди. Не ставьте на шнур питания никаких предметов. y Необходимо учитывать все предостережения и предупреждения, указанные на материнской плате. y При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки материнской платы: Попадание жидкости внутрь компьютера. Материнская плата подверглась воздействию влаги. Материнская плата не работает должным образом или невозможно наладить ее работу в соответствии с руководством пользователя. Материнская плата получила повреждения при падении. Материнская плата имеет явные признаки повреждения. y Не храните материнскую плату в местах с температурой выше 60 °C (140 °F), так как это может привести к ее повреждению.4 Технические характеристики Технические характеристики

Поддержка процессоров AMD Ryzen™ 2-го и 3-го поколения/ процессоров Ryzen™ с видеокартой Radeon™ Vega и процессоров AMD Ryzen™ 2-го поколения для настольных ПК с видеокартой Radeon™ для сокета AM4 Чипсет AMD

y 4x слота памяти DDR4, с поддержкой до 128ГБ*

Процессоры AMD Ryzen ™ 3-го поколения поддерживают DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 МГц (по стандартам JEDEC) и 2667/ 2800 /2933 /3000 /3066 /3200 /3466 /3600/ 3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 МГц (с поддержкой A-XMP OC MODE)

Процессоры AMD Ryzen ™ 2-го поколения, процессоры AMD Ryzen ™ 1-го и 2-го поколения с видеокартой Radeon ™ Vega поддерживают DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 МГц (по стандартам JEDEC) и 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466/ 3600 МГц (с поддержкой A-XMP OC MODE) y Двухканальная архитектура памяти y Поддержка non-ECC UDIMM памяти y Поддержка ECC UDIMM памяти (non-ECC режим)

Поддержка небуферизованной памяти

• Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти.

y 2x слота PCIe 4.0/ 3.0 x16 (PCI_E1, PCI_E3) Процессоры AMD Ryzen™ 3-го поколения поддерживают режим PCIe 4.0 x16/x0, x8/x8 Процессоры AMD Ryzen™ 2-го поколения поддерживают режим PCIe 3.0 x16/x0, x8/x8 Процессоры Ryzen™ с видеокартой Radeon™ Vega и процессоры AMD Ryzen™ 2-го поколения с видеокартой Radeon™ поддерживают режим PCIe

y 1x слот PCIe 4.0/ 3.0 x16 (PCI_E5, поддержка режима x4) y 2x слота PCIe 4.0/ 3.0 x1**

• Слот PCI_E3 доступен только для процессоров AMD Ryzen™ 2-го и 3-го

** Слоты PCIe x1 нельзя использовать одновременно. Слот PCI_E2 будет недоступен при установке карты PCIe в слот PCI_E4. *** Скорость может отличаться для разных устройств Продолжение на следующей странице5 Технические характеристики Продолжение с предыдущей страницы Поддержка Multi- GPU y Поддержка технологии 2-Way NVIDIA

y Поддержка технологии 3-Way AMD

CrossFire™ LAN 1x Гигабитный сетевой контроллер Intel

WGI211AT 1x Сетевой контроллер Realtek

Wi-Fi 6 AX200 Поддержка 802.11 a/b/g/n/ac/ax, MU-MINO Rx, 2.4ГГц-5ГГц (160МГц) со скоростью передечи до 2.4Гбит/с Поддержка Bluetooth

Беспроводной модуль предварительно установлен в слот M2_4 (Ключ-E)

ALC1220 Codec y 7.1-канальный High Definition Audio y Поддержка Optical S/PDIF-out Подключение накопителей Чипсет AMD

X570 y 4x порта SATA 6Гб/с y 2x разъема M.2 (M2_2/ M2_3, Ключ M)* Поддержка PCIe 4.0/ 3.0 x4 и SATA 6Гб/с Поддержка накопителей 2242/ 2260 /2280 Чипсет процессора AMD

y 1x разъем M.2 (M2_1, Ключ M)* Поддержка PCIe 4.0 x4 (AMD Ryzen™ 3-го

Поддержка PCIe 3.0 x4 (AMD Ryzen™ 2-го поколения/ Ryzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с видеокартой Radeon™) Поддержка накопителей 2242/ 2260 /2280/ 22110 *Скорость может отличаться для разных устройств RAID Чипсет AMD

X570 y Поддержка RAID 0, RAID 1 и RAID 10 Продолжение на следующей странице6 Технические характеристики Продолжение с предыдущей страницы USB Контроллер AMD

X570 3x порта USB 3.2 Gen2 (SuperSpeed USB 10Гбит/с) (2 порта Type-A на задней панели, 1 порт доступен через внутренние разъемы USB) 4x порта USB 3.2 Gen1 (SuperSpeed USB) доступны через внутренние разъемы USB 3.2 Gen1 6x портов USB 2.0 (High-speed USB) (2 порта Type-A на задней панели, 4 порта доступны через внутренние разъемы USB 2.0) Контроллер процессоров AMD

2x порта USB 3.2 Gen2 (AMD Ryzen™ 3-го поколения) или USB 3.2 Gen1 (AMD Ryzen™ 2-го поколения/ Ryzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с видеокартой Radeon™) (1 порт Type-A и 1 порт Type-C) на задней

y Определение температуры процессора/системы y Определение скорости вентиляторов процессора/

y Управление скоростью вентиляторов процессора/

Форм-фактор y ATX Форм-фактор y 12 x 9.6 дюйма (30.5 x 24.4 см) Продолжение на следующей странице7 Технические характеристики Продолжение с предыдущей страницы Разъем на плате y 1x 24-контактный разъем питания ATX 12В y 2x 8-контактных разъема питания ATX 12В y 4x разъема SATA 6Гб/с y 2x разъема USB 2.0 (поддержка 4-х дополнительных портов USB 2.0) y 2x разъема USB 3.2 Gen 1 (поддержка 4-х дополнительных портов USB 3.2 Gen 1) y 1x разъем USB 3.2 Gen 2 Type-C y 1x 4-контактный разъем вентилятора процессора y 5x 4-контактных разъемов вентилятора системы y 1x 4-контактный разъем Water Pump y 1x аудиоразъем передней панели y 2x разъема системной панели y 1x разъем модуля TPM y 1x кнопка очистки данных CMOS y 1x разъем датчика открытия корпуса y 1x кнопка питания y 1x кнопка сброса y 1x кнопка Game Boost y 1x 4-контактный разъем RGB LED y 2x 3-контактных разъема RAINBOW LED y 1x 3-контактный разъем CORSAIR y 1x 2-контактный индикатор подключения питания y 1x индикатор отладочных кодов y 4x индикатора отладки EZ Продолжение на следующей странице8 Технические характеристики Продолжение с предыдущей страницы Разъемы задней

y 1x кнопка очистки данных CMOS y 1x кнопка Flash BIOS y 1x модуль WiFi/ Bluetooth y 1x комбинированный порт PS/2 клавиатуры/ мыши y 2x порта USB 2.0 y 2x порта USB 3.2 Gen 1 y 2x порта LAN(RJ45) y 1x порт USB 3.2 Gen 2/ 1 Type C y 1x порт USB 3.2 Gen 2/ 1 Type A y 2x порта USB 3.2 Gen 2 Type A y 5x аудиоразъемов OFC y 1x оптический разъем S/PDIF OUT Параметры BIOS y 1x 256 Мб флэш y UEFI AMI BIOS y ACPI 6.1, SM BIOS 2.8 y Мультиязычный интерфейс Программное обеспечение y Драйверы y DRAGON CENTER y Nahimic Audio y CPU-Z MSI GAMING y MSI App Player (BlueStacks) y Google Chrome™, Google Toolbar, Google Drive y Norton™ Internet Security Solution Функции Dragon Center y DRAGON OPTIMIZATION y OC Performance y Hardware Monitor y True Color y LAN Manager y Mystic Light y Live Update Для подробностей обратитесь http://download.msi.com/manual/ mb/DRAGONCENTER2.pdf. Продолжение на следующей странице9 Технические характеристики Продолжение с предыдущей страницы Эксклюзивные

y Защита DDR4 Steel Armor PCI-E Steel Armor Предустановленная заглушка материнской платы на заднюю панель Продолжение на следующей странице10 Технические характеристики Продолжение с предыдущей страницы Эксклюзивные

Total Fan control Live Update APP Player y BIOS Click BIOS 5 Кнопка Flash BIOS11 Комплект поставки Технические характеристики разъема JCORSAIR1 Поддерживаемые продукты CORSAIR RGBМаксимальное количество подключенных устройствRGB светодиодные полосы Lighting PRO 20*

• Рекомендуется установить яркость подсветки на 20%, когда количество светодиодных лент превышает 8.Вентиляторы HD120 с RGB светодиодной подсветкой Вентиляторы SP120 с RGB светодиодной подсветкой Вентиляторы LL120 с RGB светодиодной подсветкой

Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы:Материнская платаMEG X570 ACEКабели Кабель SATA 6Гб/с 4 Y-образаный удлинительный кабель длиной 80см для подключения RGB LED

Удлинительный кабель длиной 50см для подключения CORSAIR RGB LED

Удлинительный кабель длиной 80см для подключения RAINBOW RGB LED АксессуарыКомплект антенны 1Винт 8.5H для M.2 3Наклейка с логотипом 1 Этикетки для маркировки кабелей SATA 1 Регистрационная карточка продукта 1 Диск с утилитами Диск с драйверами 1 ДокументыРуководство пользователя 1 Руководство по быстрой установке 1

Если какой-либо элемент из комплекта поставки поврежден или отсутствует, пожалуйста, свяжитесь с продавцом.12 Задняя панель портов ввода/ вывода USB 3.2 Gen 2 Type-C* USB 3.2 Gen 2 Type-A* Подключение/ Работа

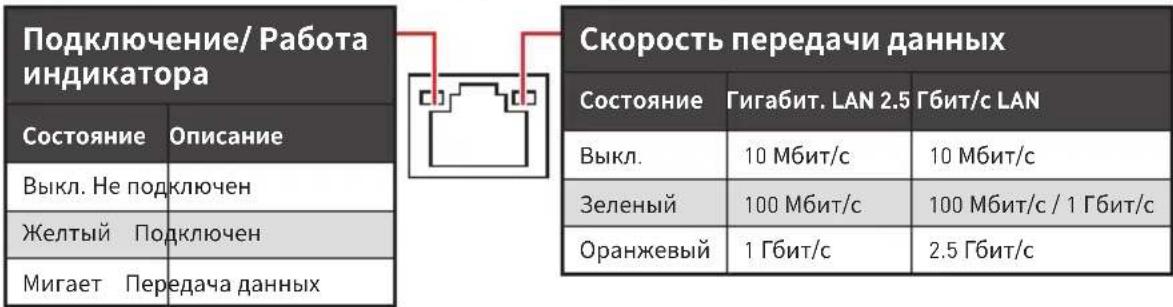

Состояние ОписаниеВыкл. Не подключенЖелтый ПодключенМигает Передача данных Скорость передачи данных Состояние Гигабит. LAN 2.5 Гбит/с LAN Выкл. 10 Мбит/с 10 Мбит/с Зеленый 100 Мбит/с 100 Мбит/с / 1 Гбит/с Оранжевый 1 Гбит/с 2.5 Гбит/с Таблица состояний индикатора порта LAN Конфигурация портов Аудио Порты Аудио

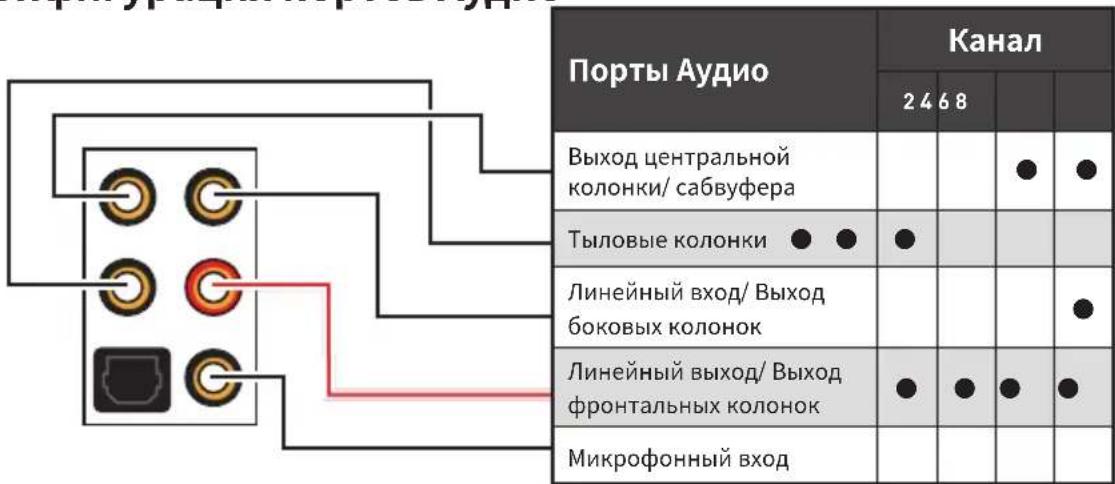

2 4 6 8Выход центральной колонки/ сабвуфера Тыловые колонки ● ● ●Линейный вход/ Выход боковых колонок Линейный выход/ Выход фронтальных колонок● ● ● ●Микрофонный вход (●: подключен, Пусто: не подключен) Задняя панель портов ввода/ вывода Порт PS/2 LAN 2.5 Гбит/с LAN USB 2.0 Type-A Порты Аудио Оптический S/PDIF-Out

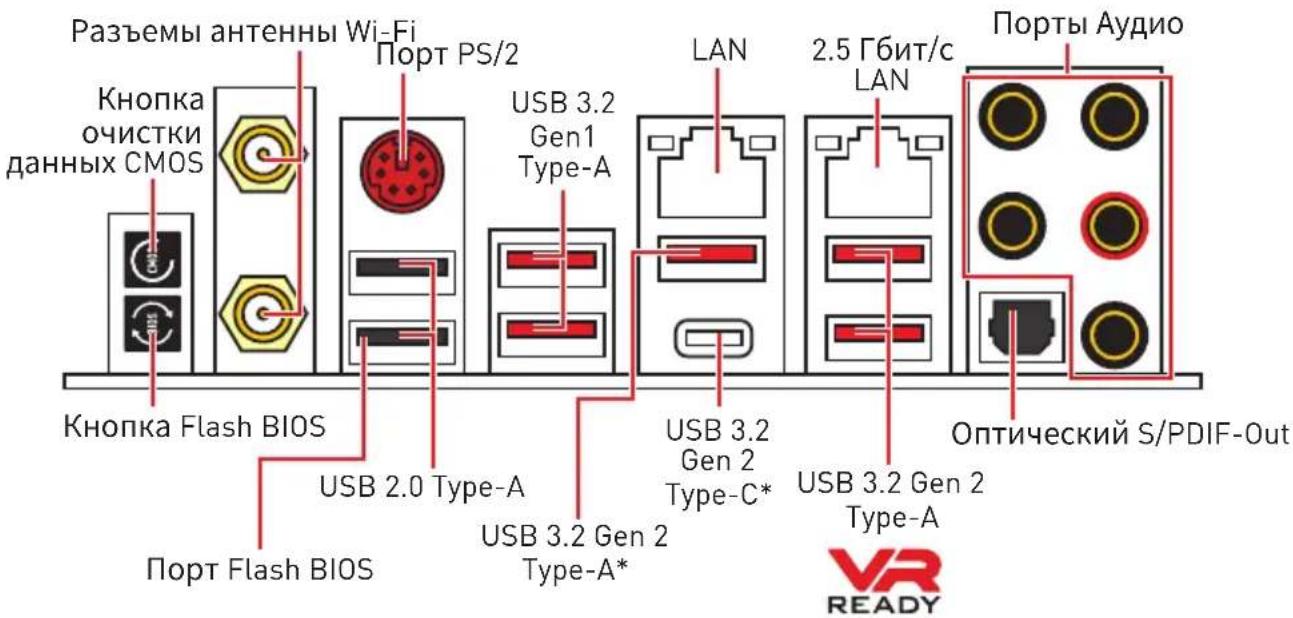

данных CMOS Разъемы антенны Wi-Fi USB 3.2 Gen 2 Type-A USB 3.2 Gen1 Type-A Кнопка Flash BIOS *USB 3.2 Gen2 (AMD Ryzen™ 3-го поколения) или USB 3.2 Gen1 (AMD Ryzen™ 2-го поколения/ Ryzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с видеокартой Radeon™) y Кнопка очистки данных CMOS - Выключите компьютер. Нажмите и удерживайте кнопку очистки данных CMOS на 5-10 секунд для сброса настройки BIOS по умолчанию. y Порт/ Кнопка Flash BIOS - Обратитесь к странице 44 для получения информации о обновлении BIOS при помощи кнопки Flash BIOS. Порт Flash BIOS13 Задняя панель портов ввода/ вывода Realtek Audio Console После установки Realtek Audio Console вы можете использовать его для изменения параметров звука, чтобы улучшить качество звука. y Выбор устройства - позволяет выбрать источник аудио выхода и изменить соответствующие параметры. Отмеченное устройство будет использоваться по умолчанию. y Дополнительные эффекты - это список опций по настройке звуковых эффектов для входного и выходного сигнала аудио устройства. y Мастер-громкость - регулирует громкость или баланс правой и левой колонок, подключенных к передней или задней панели. y Состояние разъемов - отображает все устройства воспроизведения и записи, подключенные к компьютеру. y Настройки подключений - настраивают параметры подключения. Автоматическое всплывающее диалоговое окно При подключении устройства к разъему аудио появится диалоговое окно с просьбой подтвердить подключенное устройство. Каждый разъем соответствует его настройкам по умолчанию, как показано на следующей странице

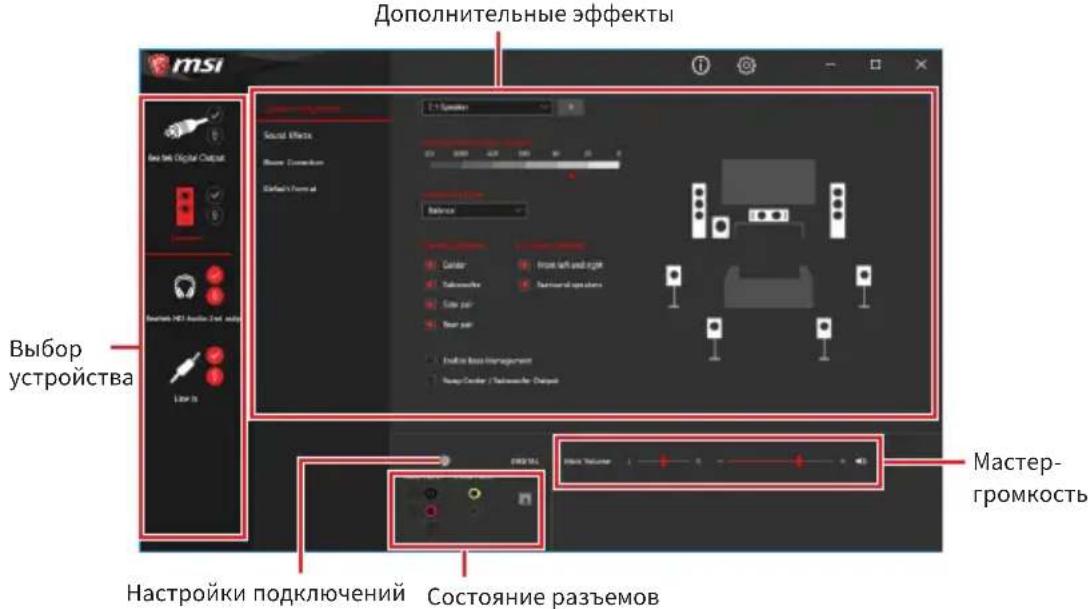

Изображения приведены исключительно в справочных целях и могут отличаться от фактических. Состояние разъемовНастройки подключенийВыбор устройстваМастер-громкостьДополнительные эффекты14 Задняя панель портов ввода/ вывода Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) Подключение звуковой системы 7.1 AUDIO INPUT AUDIO INPUT Rear Front Side Center/ Subwoofer15 Задняя панель портов ввода/ вывода Установка антенн

1. Подключите антенны к основанию.

2. Прикрутите две антенны к разъемам антенны WiFi, как показано на

3. Поместите антенны как можно выше.16

Из-за особенностей архитектуры процессоров АМ4, замена процессора может привести к сбросу настроек BIOS до значений по умолчанию. Перед установкой или заменой процессора, необходимо отключить кабель

При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предотвращает перегрев и обеспечивает стабильную работу системы. Перед включением системы проверьте герметичность соединения между процессором и радиатором. Перегрев может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегрева. При установке кулера нанесите ровный слой термопасты (или термоленту) на крышку установленного процессора для улучшения теплопередачи. Если вы приобрели отдельно процессор и процессорный кулер, подробное описание установки см. в документации в данному кулеру. Данная системная плата разработана с учетом возможности ее «разгона». Перед выполнением разгона системы убедитесь в том, что все компоненты системы смогут его выдержать. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Гарантия MSI

не распространяется на повреждения и другие возможные последствия ненадлежащей эксплуатации оборудования. Процессор AM4 На поверхности процессора AM4 имеется золотой треугольник для правильной установки процессора относительно процессорного сокета материнской платы. Золотой треугольник указывает на контакт 1.53.62

Расстояние от центра процессора до ближайшего слота DIMM.18 Компоненты материнской платы Слоты DIMM DIMMA1 DIMMB1Канал A Канал BDIMMA2 DIMMB2 Рекомендации по установке модулей памяти

Всегда устанавливайте модуль памяти сначала в слот DIMMA2. В связи со спецификой использования ресурсов чипсета, доступный объем памяти будет немного меньше, чем объем установленный. На основе характеристик процессора, рекомендуется устанавливать напряжение на памяти DIMM менее 1.35 В. Это позволит защитить

Некоторые модули памяти при разгоне могут работать на частотах ниже заявленной производителем, поскольку выставляемая для памяти частота зависит от информации, записанной в SPD (Serial Presence Detect). Зайдите в BIOS и выберите опцию DRAM Frequency!, чтобы установить заявленную или более высокую частоту. При установке памяти во все слоты, а также при ее разгоне, рекомендуется использовать более эффективную систему охлаждения памяти. Совместимость и стабильность работы установленного модуля памяти при разгоне зависит от установленного процессора и других устройств. Из-за ограничений официальной спецификации процессора АМ4/ контроллера памяти, модули памяти могут работать на частотах ниже заявленной производителем при насройках по умолчанию. Дополнительную информацию о совместимых модулях памяти можно найти на веб-сайте www.msi.com. DIMMB2 DIMMB2DIMMB1DIMMA2DIMMA2DIMMA2DIMMA119 Компоненты материнской платы PCI_E1~5: Слоты расширения PCIe

При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1. Перед установкой или извлечением плат расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты. Слоты PCIe x1 нельзя использовать одновременно. Слот PCI_E2 будет недоступен при установке карты PCIe в слот PCI_E4. Таблица пропускной способности PCIe Обратитесь к таблице ниже, чтобы установить устройства PCIe. Для процессоров AMD Ryzen™ 3-го поколения Слот Одинарный 2-Way 3-Way*PCI_E1 (CPU) @4.0 x16 @4.0 x8 @4.0 x8PCI_E2 (PCH) 4.0 x1 ― 4.0 x1 ― 4.0 x1 ―PCI_E3 (CPU) ― @4.0 x8 @4.0 x8PCI_E4 (PCH) ― 4.0 x1 ― 4.0 x1 ― 4.0 x1PCI_E5 (PCH) 4.0 x4 4.0 x4 @4.0 x4 (─: недоступно, @: слот видеокарты, *: только для CrossFire)

AMD Ryzen™ 3-го поколенияAMD Ryzen™ 2-го поколенияRyzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с видеокартой Radeon™ PCI_E1 PCIe 4.0 x16 PCIe 3.0 x16 PCIe 3.0 x8 PCI_E2 PCIe 4.0 x1 PCIe 3.0 x1 PCIe 3.0 x1PCI_E3 PCIe 4.0 x8 PCIe 3.0 x8 НедоступноPCI_E4 PCIe 4.0 x1 PCIe 3.0 x1 PCIe 3.0 x1PCI_E5 PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x420 Компоненты материнской платы Для процессоров AMD Ryzen™ 2-го поколения Слот Одинарный 2-Way 3-Way* PCI_E1 (CPU) @3.0 x16 @3.0 x8 @3.0 x8 PCI_E2 (PCH) 3.0 x1 ― 3.0 x1 ― 3.0 x1 ― PCI_E3 (CPU) ― @3.0 x8 @3.0 x8 PCI_E4 (PCH) ― 3.0 x1 ― 3.0 x1 ― 3.0 x1 PCI_E5 (PCH) 3.0 x4 3.0 x4 @3.0 x4 (─: недоступно, @: слот видеокарты, *: только для CrossFire) Для процессоров Ryzen™ с видеокартой Radeon™ Vega и процессоров AMD Ryzen™ 2-го поколения с видеокартой Radeon™ Слот Одинарный 2-Way* PCI_E1 (CPU) @3.0 x8 @3.0 x8 PCI_E2 (PCH) 3.0 x1 ― 3.0 x1 ―

PCI_E4 (PCH) ― 3.0 x1 ― 3.0 x1 PCI_E5 (PCH) 3.0 x4 @3.0 x4 (─: недоступно, @: слот видеокарты, *: только для CrossFire)21 Компоненты материнской платы 30º30º M2_1~3: Разъемы M.2 (Ключ M)

Установка модуля M.2

1. Удалите винт для радиатора M.2 SHIELD FROZR.

2. Поднимите крышу радиатора M.2 SHIELD FROZR и снять защитную пленку

3. Закрутите стойку для крепления M.2 модуля в подходящее отверстие,

в соответствии с длиной вашего M.2 SSD. Во избежание повреждения модуля M.2 SSD убедитесь, что под M.2 SSD нет стойки для M.2. В следующей таблице описывается отношение между слотами M.2 и пропускной способностью PCIe на процессорах.

AMD Ryzen™ 3-го поколенияAMD Ryzen™ 2-го поколенияRyzen™ с видеокартой Radeon™ Vega и AMD Ryzen™ 2-го поколения с видеокартой Radeon™M2_1 PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4M2_2 PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4M2_3 PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4 30º30º22 Компоненты материнской платы 30º30º 30º30º 30º30º

4. Вставьте М.2 SSD в разъем М.2 под углом 30 градусов.

5. Если модуль M.2 SSD короче, чем радиатор M.2 SHIELD FROZR, закрепите

M.2 SSD с помощью винта 8.5H для M.2. Если модуль M.2 SSD и радиатор M.2 SHIELD FROZR имеют одинаковую длину, пропустите этот шаг.

Винт 8.5H для M.2 Стойка для M.2

6. Вставьте ось радиатора M.2 SHIELD FROZR в паз.

7. Нажмите на радиатор M.2 SHIELD FROZR вниз.

8. Закрепите радиатор M.2 SHIELD FROZR на стойке радиатора.23

Компоненты материнской платы SATA1~4: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA1 SATA3 SATA2 SATA4

Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче.

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако, для экономии занимаемого пространства к материнской плате рекомендуется подключать плоский разъем. JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. JFP2

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания АТХ. CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX.25 Компоненты материнской платы Использование кнопки GAME BOOST Для настройки кнопки GAME BOOST, выполните следующие шаги:

1. Установите кнопку GAME BOOST в состояние аппаратного режима в

настройках BIOS.2. Выключите компьютер.

3. Поверните кнопку GAME BOOST для выбора желаемого уровня разгона.

Частота процессора (ГГц) Ryzen 7 Ryzen 5 Ryzen 32700X 2700 2600X 2600 2400G 2200G

4. Включите компьютер и GAME BOOST будет автоматически разгонять

процессор в зависимости от выбранного уровня. Для отключения GAME BOOST:

1. Установите кнопку GAME BOOST в режим HW в настройках BIOS.

2. Выключите компьютер.

3. Поверните кнопку GAME BOOST в положение 0 и потом включите

компьютер. Параметры конфигурации будут возвращены к своим значениям по умолчанию. OC1: Кнопка GAME BOOST Эта кнопка позволяет вручную выбрать уровень разгона процессора, начиная с уровня 0 (по умолчанию) до уровня 11 (экстремальный). Напряжение и частота процессора будет регулироваться автоматически после включения компьютера. Эта кнопка доступна только в случае, если установлен модуль памяти с подержкой данной функции, Кнопка GAME BOOST

Компоненты материнской платы

Вы также можете управлять функцией GAME BOOST через настройки BIOS или с помощью утилиты MSI DRAGON CENTER.

Для того, чтобы оптимизировать производительность и улучшить стабильность системы, при активации функции GAME BOOST, пожалуйста, оставьте настройки в меню BIOS > OC без изменения.

Успешность разгона зависит от компонентов компьютера.

Мы не гарантируем результаты оверклокинга при использовании функции GAME BOOST, а также не несем ответственности за повреждения и риски, вызванные разгоном.

Для лучшей совместимости при использовании функции GAME BOOST рекомендуется использовать компоненты MSI. JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней

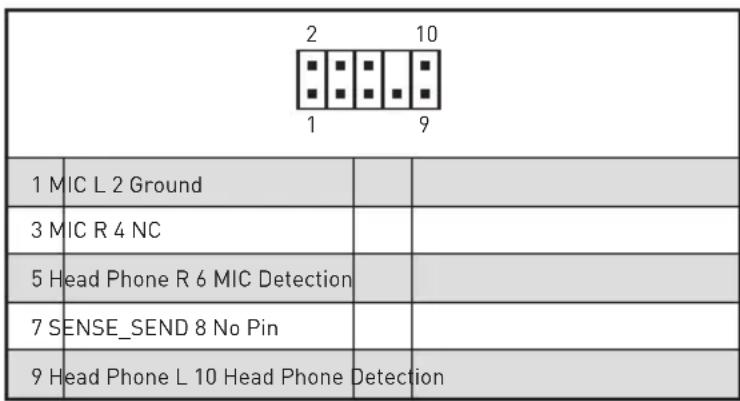

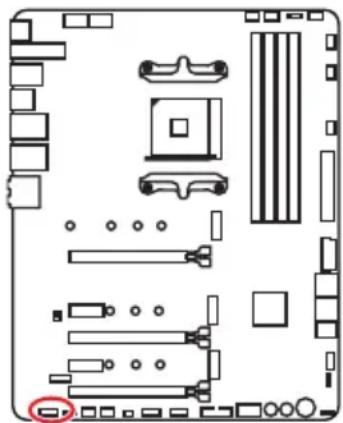

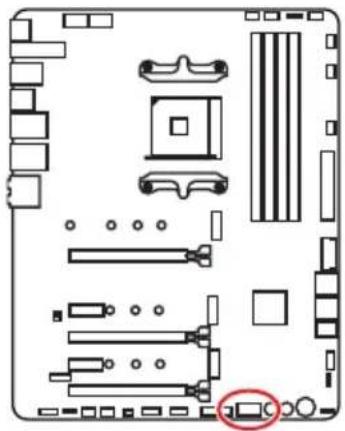

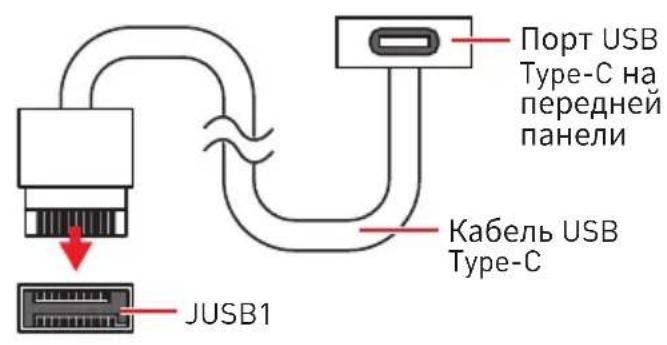

1 MIC L 2 Ground3 MIC R 4 NC5 Head Phone R 6 MIC Detection7 SENSE_SEND 8 No Pin9 Head Phone L 10 Head Phone Detection27 Компоненты материнской платы JUSB1: Разъем USB 3.2 Gen 2 Type-C Данный разъем предназначен для подключения разъемов USB 3.2 Gen 2 Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. JUSB1 Кабель USB Type-C Порт USB Type-C на

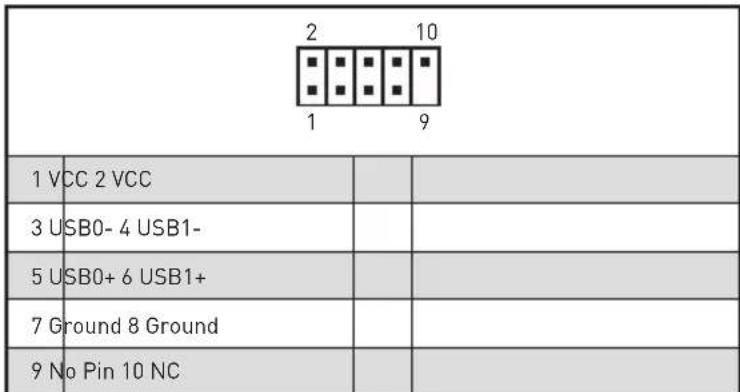

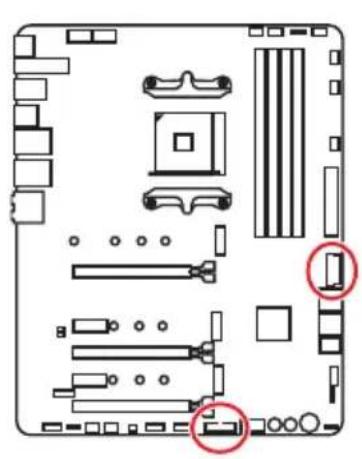

JUSB2~3: Разъемы USB 3.2 Gen1 Данные разъемы предназначены для подключения портов USB 3.2 Gen1 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли.

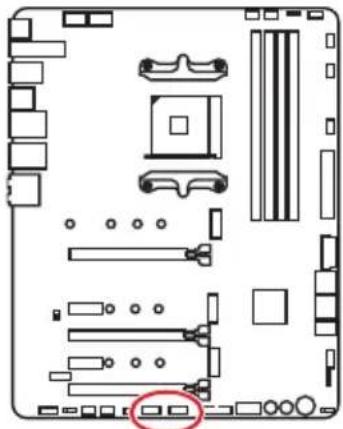

Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли.

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI DRAGON CENTER.

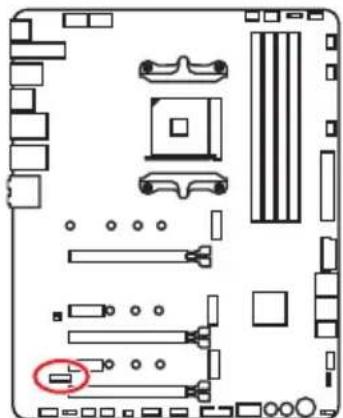

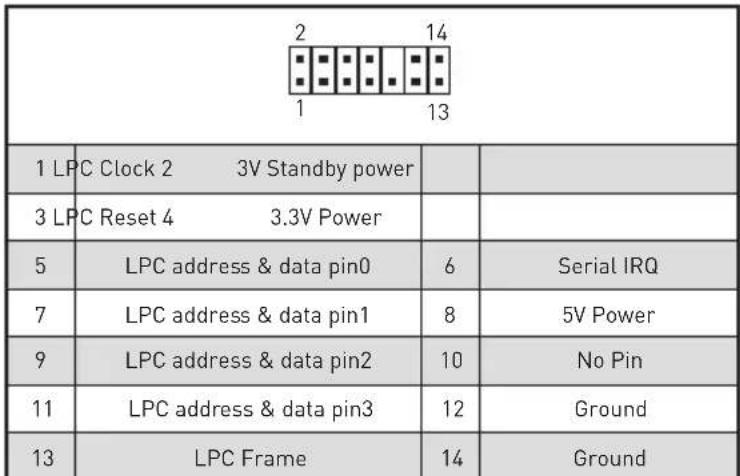

1 LPC Clock 2 3V Standby power3 LPC Reset 4 3.3V Power 5 LPC address & data pin0 6 Serial IRQ 7 LPC address & data pin1 8 5V Power 9 LPC address & data pin2 10 No Pin 11 LPC address & data pin3 12 Ground 13 LPC Frame 14 Ground JTPM1: Разъем модуля TPM Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.29 Компоненты материнской платы Переключение режимов работы и скорости вращения вентилятора В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы вентилятора: PWM или DC, а также настроить его скорость вращения. Выберите режим PWM или DC

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC. Вы можете регулировать скорость вращения вентилятора в зависимости от температуры процессора путем изменения положения градиентных точек. Назначение контактов разъема для режима PWM 1 Ground 2 +12V3 Sense 4 Speed Control Signal Назначение контактов разъема для режима DC1 Ground 2 Voltage Control3 Sense 4 NC Назначение контактов разъема для подключения вентилятора CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется через соответсвующие разъемы путем изменения величины напряжения. Для настройки режима работы вентилятора вручную (PWM или DC), следуйте указаниям ниже

Разъем вентилятора с управлением DC по

Разъем вентилятора с управлением PWM по

Компоненты материнской платы JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса.

(По умолчанию) Разрешить запись

открытия корпуса Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера. Сброс сообщения об открытии корпуса

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.31 Компоненты материнской платы JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером.

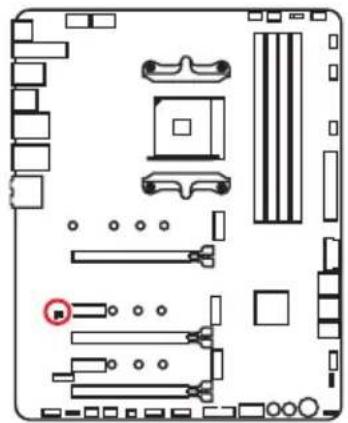

(По умолчанию) Очистка данных/ Сброс BIOS Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1

в течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

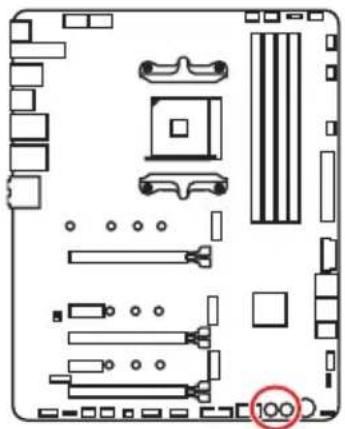

POWER1, RESET1: Кнопка питания, Кнопка перезагрузки Кнопка питания/ перезагрузки позволяет вам включить/ перезагрузить

Кнопка питания Reset Кнопка перезагрузки32 Компоненты материнской платы

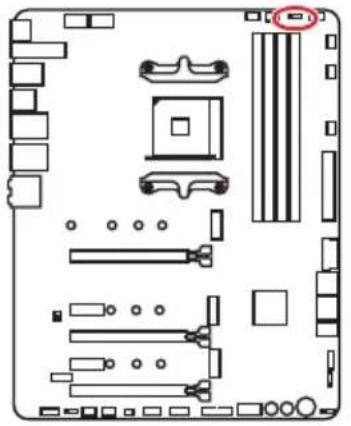

Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI

для управления удлинительными светодиодными лентами. JRGB1: Разъем RGB LED Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В.

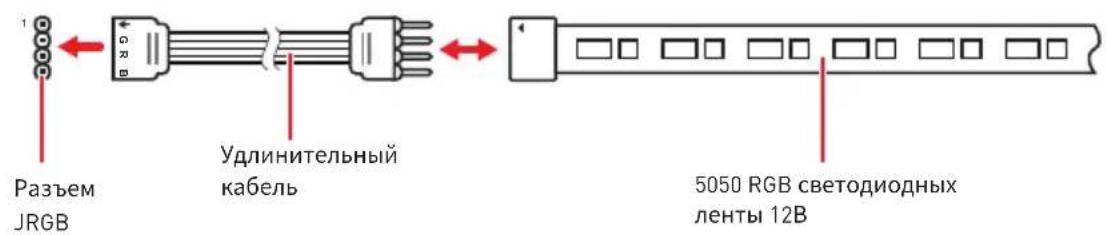

JRGB Удлинительный кабель5050 RGB светодиодных ленты 12В 1 +12V 2 G3 R 4 B Подключение RGB светодиодных лент

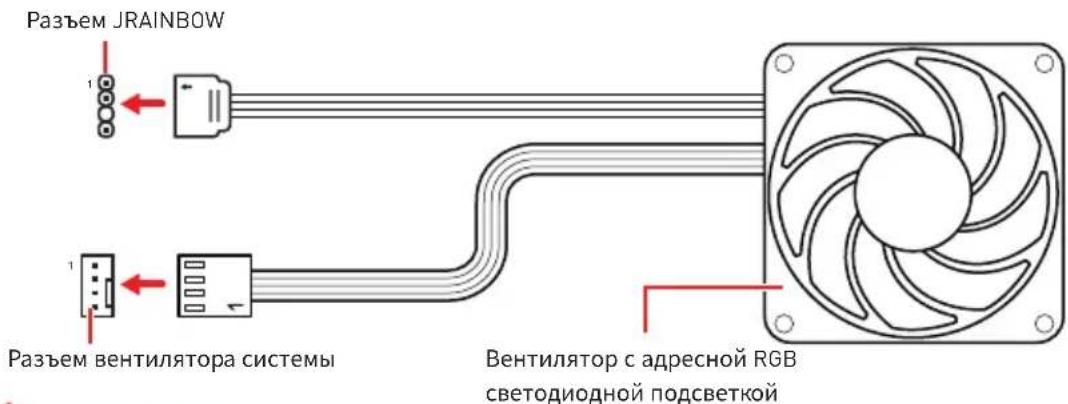

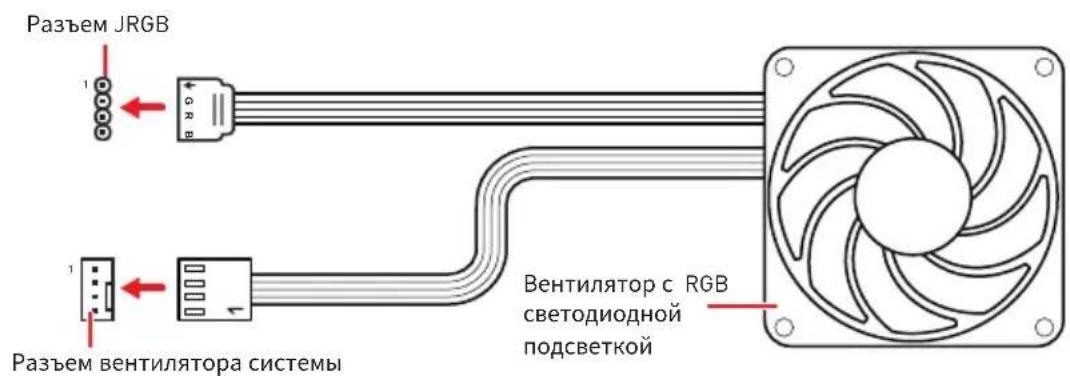

Разъем JRGBРазъем вентилятора системы Подключение вентиляторов с RGB светодиодной подсветкой Вентилятор с RGB светодиодной подсветкой33 Компоненты материнской платы

Не подключайте несовместимые с материнской платой светодиодные ленты. Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение светодиодных лент 5В к разъему JRGB приведет к их повреждению.

Разъем JRAINBOW поддерживает подключение RGB светодиодных лент WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет

75. Когда яркость подсветки установлена на 20%, к данному разъему можно

подключить до 200 светодиодов.

Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания.

Используйте утилиту MSI

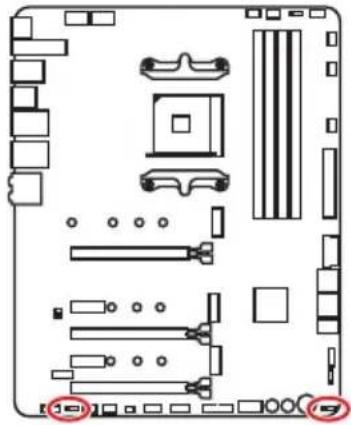

для управления удлинительными светодиодными лентами. JRAINBOW1~2: Разъемы адресных RGB LED Разъем JRAINBOW предназначен для подключения RGB светодиодных лент WS2812B (5В) с индивидуальной адресацией.

JRAINBOW Разъем JRAINBOW Разъем вентилятора системы Удлинительный кабель для подключения семицветной RGB подсветки RGB светодиодные ленты WS2812B (5В) с индивидуальной адресацией

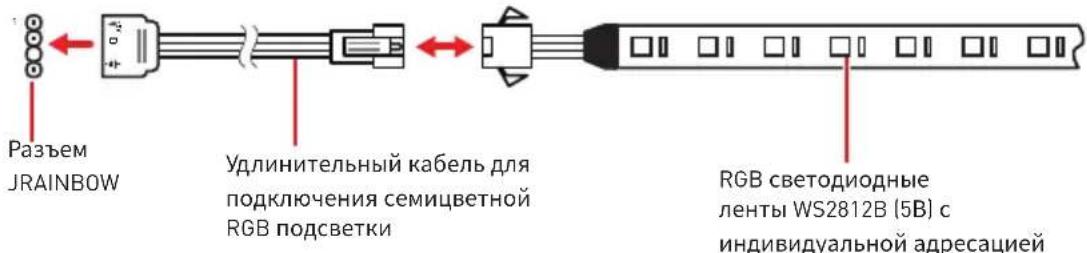

1 +5V 2 Data 3 No Pin 4 Ground Подключение адресных RGB светодиодных лент Подключение вентиляторов с адресной RGB светодиодной подсветкой Вентилятор с адресной RGB светодиодной подсветкой34 Компоненты материнской платы JCORSAIR1: Разъем CORSAIR Разъем JCORSAIR1 используется для подключения RGB светодиодных лент CORSAIR (5В) с индивидуальной адресацией или вентиляторов Lighting PRO CORSAIR с RGB светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все элементы правильно подключены, используйте утилиту MSI для управления RGB светодиодными лентами и вентиляторами CORSAIR с подсветкой. JCORSAIR11 +5V 2 Data3 Ground Подключение вентиляторов CORSAIR с RGB светодиодной подсветкой

Вентиляторы необходимо подключать последовательно, начиная с разъема № 1. Последовательность подключения вентиляторов к разъемам: 1 > 2 > 3 > 4 > 5 > 6. Пренебрежение правилами подключения вентиляторов к разъемам может привести к неработоспособности их подсветки. Количество поддерживаемых вентиляторов с RGB светодиодной подсветкой или светодиодных лент RGB Lighting PRO может различаться в зависимости от модели. Для получения подробной информации обратитесь к техническим характеристикам материнской платы. Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать одновременно со светодиодными лентами CORSAIR Lighting Node PRO. Разъем JCORSAIR1SYS_FANSYS_FANSYS_FANSYS_FANSYS_FANSYS_FAN

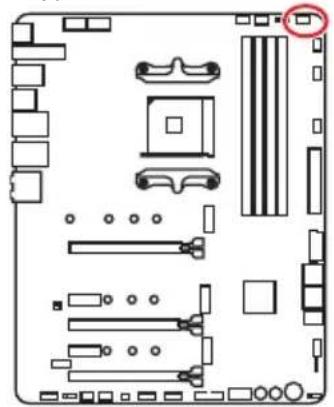

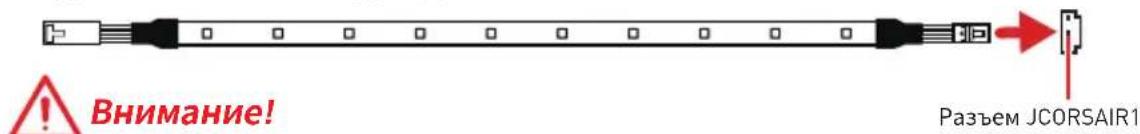

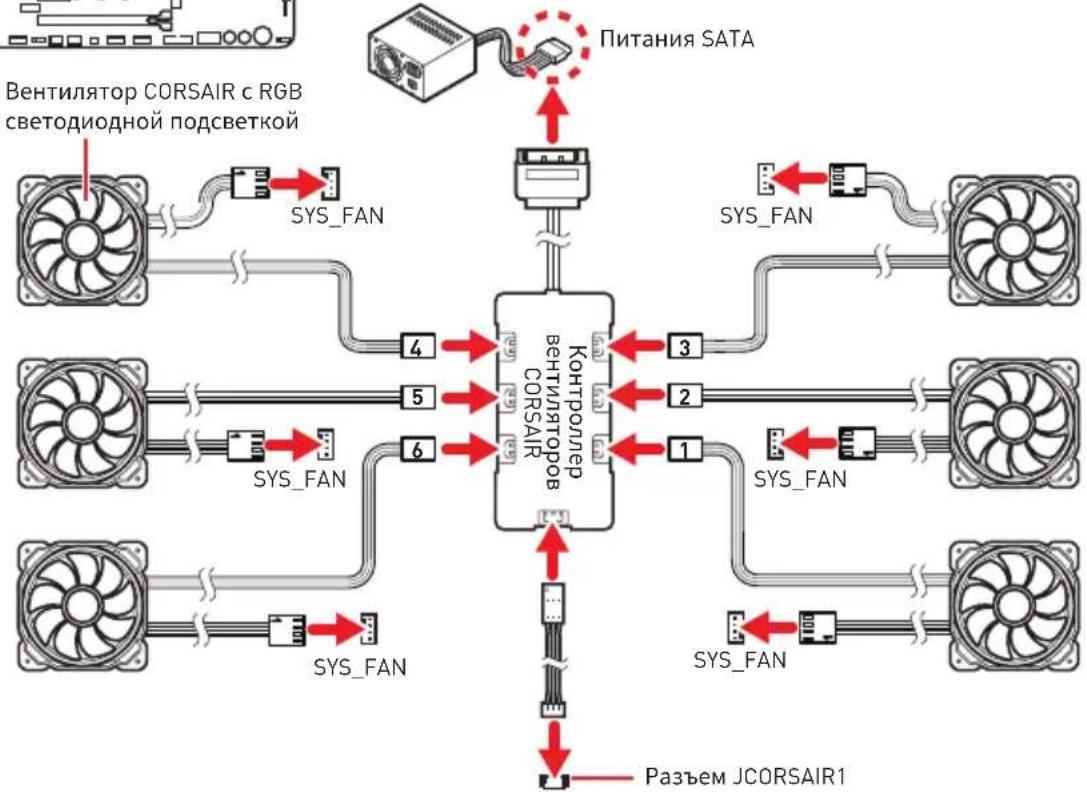

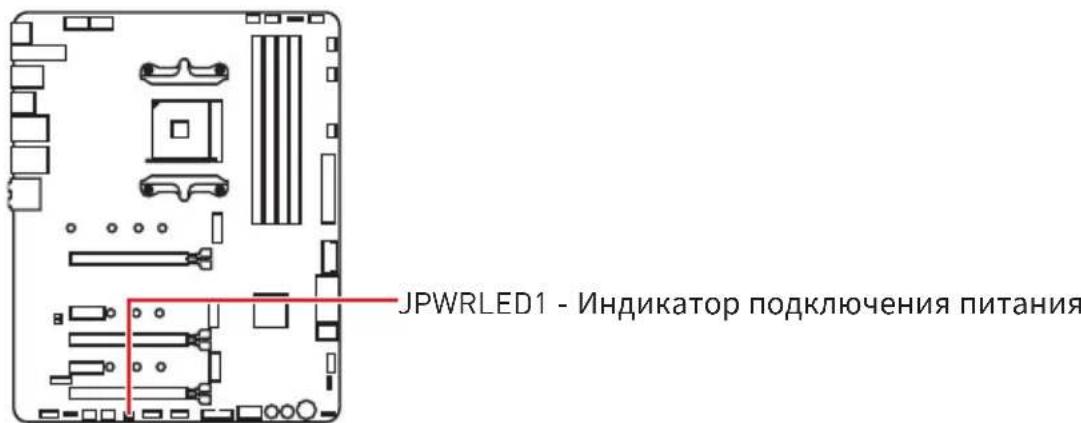

Разъем JCORSAIR1Питания SATA Подключение светодиодных лент CORSAIR Lighting Node PRO Вентилятор CORSAIR с RGB светодиодной подсветкойКонтроллер вентиляторов CORSAIR35 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния материнской платы. Встроенные индикаторы JPWRLED1: Индикатор подключения питания Данные компоненты используются в розничных магазинах для демонстрации светодиодных эффектов на плате. JPWRLED1 - Индикатор подключения питания Индикатор отладочных кодов Индикатор отладочных кодов Индикатор отладочных кодов отображает фазы процесса самотестирования POST, а также коды ошибок. Для получения дополнительной информации см. таблицу отладочных кодов. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.36 Встроенные индикаторы Таблица отладочных кодов Прогресс-коды SEC 01 Питание включено. Определение типа сброса (soft/hard) 02 Инициализация AP перед загрузкой микрокода 03 Инициализация System Agent перед загрузкой микрокода 04 Инициализация PCH перед загрузкой микрокода 06 Загрузка микрокода 07 Инициализация AP после загрузки микрокода 08 Инициализация System Agent после загрузки микрокода 09 Инициализация PCH после загрузки микрокода 0B Инициализация Кэша Коды ошибок SEC 0C - 0D Зарезервировано для будущего использования кодами ошибок AMI SEC 0E Микрокод не найден0F Микрокод не загружен Прогресс-коды PEI 10 Запущено ядро PEI11 Запущена инициализация Pre-memory CPU

12 - 14 Инициализация Pre-memory CPU (только модуль CPU)

15 Запущена предварительная инициализации System Agent

16 - 18 Предварительная инициализация System Agent (только модуль System Agent)

19 Запущена предварительная инициализации памяти PCH 1A - 1C Предварительная инициализация памяти PCH (только модуль PCH) 2B Инициализация памяти. Чтение данных Serial Presence Detect (SPD) Таблица шестнадцатиричных символов Шестнадцатиричный

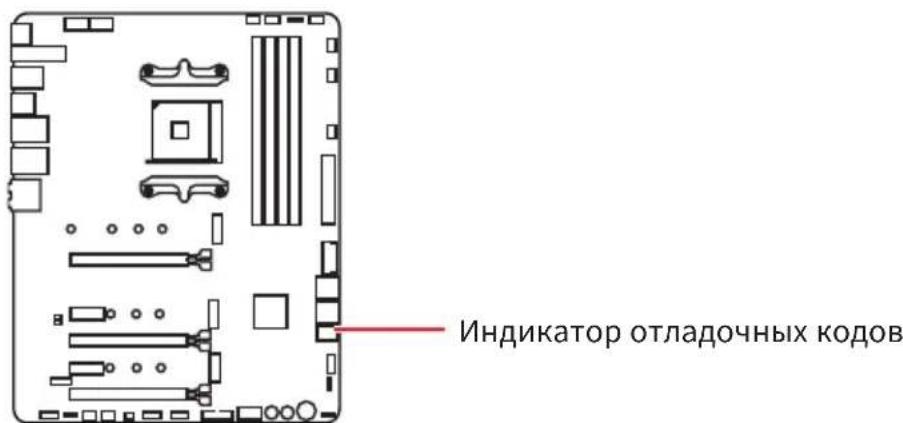

отладочных кодов 0 1 2 3 4 5 6 7 8 9 A B C D E F Фазы загрузки Security (SEC) – начальная инициализация низкого уровня Pre-EFI Initialization (PEI) – инициализация памяти Driver Execution Environment (DXE) – инициализация оборудования Boot Device Selection (BDS) – настройки системы, пользовательский интерфейс до загрузки ОС & выбор загрузочного устройства (CD/DVD, HDD, USB, Network, Shell, …)37 Встроенные индикаторы 2C Инициализация памяти. Определение наличия памяти 2D Инициализация памяти. Информация о программировании таймингов памяти 2E Инициализация памяти. Конфигурирование памяти 2F Инициализация памяти (другое) 31 Память установлена 32 Запущена инициализация CPU post-memory 33 Инициализация CPU post-memory. Инициализация Кэша 34 Инициализация CPU post-memory. Инициализация Application Processor(s) (AP) 35 Инициализация CPU post-memory Загрузка. Выбор Strap Processor (BSP) 36 Инициализация CPU post-memory Система. Инициализация Management Mode (SMM) 37 Запущена предварительная инициализация Post-Memory System Agent

38 - 3A Инициализация Post-Memory System Agent (только модуль System Agent)

3B Запущена инициализация Post-Memory PCH 3C - 3E Инициализация Post-Memory PCH (только модуля PCH) 4F Запущен DXE IPL Коды ошибок PEI 4B Память не установлена (Для Summit CPU) E0 Память не установлена (Для Bristol CPU) Прогресс-коды DXE 60 Запущен DXE Core 61 Инициализация NVRAM 62 Настройка PCH Runtime Services

Запущена инициализация CPU DXE

64 - 67 Инициализация CPU DXE (только модуль CPU)

68 Инициализация PCI host bridge 69 Запущена инициализация System Agent DXE 6A Запущена инициализация System Agent DXE SMM 6B - 6F Инициализация System Agent DXE(только модуль System Agent) 70 Запущена инициализация PCH DXE 71 Запущена инициализация PCH DXE SMM 72 Инициализация устройств PCH

73 - 77 Инициализация PCH DXE (только модуль PCH)

78 Инициализация модуля ACPI 79 Инициализация CSM 7A - 7F Зарезервировано для будущего использования кодами AMI DXE 90 Запуск фазы выбора загрузочного устройства Boot Device Selection (BDS) 91 Запущено подключение драйвера 92 Запущена инициализация PCI Bus38 Встроенные индикаторы 93 Инициализация контроллера PCI Bus Hot Plug Controller 94 PCI Bus Enumeration 32 95 PCI Bus Request Resources 96 PCI Bus Assign Resources 97 Подключение устройств Console Output 98 Подключение устройств Console Input 99 Инициализация Super IO 9A Запущена инициализация USB 9B USB Reset 9C USB Detect 9D USB Enable 9E -9F Зарезервировано для будущих кодов AMI A0 Запущена инициализация IDE A1 IDE Reset A2 IDE Detect A3 IDE Enable A4 Запущена инициализация SCSI A5 SCSI Reset A6 SCSI Detect A7 SCSI Enable A8 Проверка пароля Setup A9 Запуск Setup AB Ожидание ввода Setup AD Событие Ready To Boot AE Событие Legacy Boot AF Событие Exit Boot Services B0 Начало Runtime Set Virtual Address MAP B1 Конец Runtime Set Virtual Address MAP B2 Инициализация Legacy Option ROM B3 System Reset B4 PCI bus hot plug B5 PCI bus hot plug B6 Очистка NVRAM B7 Сброс конфигурации (сброс настроек NVRAM) B8 - BF Зарезервировано для будущего использования кодами AMI Коды ошибок DXE D0 Ошибка инициализации процессора D1 Ошибка инициализации System Agent D2 Ошибка инициализации PCH39 Встроенные индикаторы D3 Некоторые протоколы архитектуры недоступны D4 Ошибка выделения ресурсов для PCI. Вне Ресурсов D5 Нет свободного места для Legacy Option ROM D6 Не найдены консольные устройства вывода D7 Не найдены консольные устройства ввода D8 Неверный пароль D9 Ошибка загрузки Boot Option (ошибка загрузки образа) DA Ошибка Boot Option (ошибка запуска образа) DB Ошибка обновления DC Протокол сброса недоступен Прогресс-коды S3 Resume E0 Запущен S3 Resume (S3 Resume PPI вызывается DXE IPL) E1 Выполнение S3 Boot Script E2 Перезапуск видео E3 OS S3 wake vector call E4 - E7 Зарезервировано для будущих прогресс-кодов AMI Коды ошибок S3 Resume E8 Ошибка S3 Resume E9 S3 Resume PPI не найден EA Ошибка загрузочного скрипта S3 Resume EB Ошибка выхода ОС из состояния S3 EC - EF Зарезервировано для будущего использования кодами AMI Прогресс-коды восстановления F0 Состояние восстановления инициировано прошивкой (Автоматическое восстановление)

Состояние восстановления инициировано пользователем (Принудительное восстановление) F2 Запущен процесс восстановления F3 Найден образ прошивки восстановления F4 Загружен образ прошивки восстановления F5 - F7 Зарезервировано для будущего использования прогресс-кодами AMI Коды ошибок восстановления F8 Восстановление PPI не доступено F9 Капсула восстановления не найдена FA Неверная капсула восстановления FB - FF Reserved for future AMI error codes40 Встроенные индикаторы Коды состояний ACPI Следующие коды появляются после загрузки и перехода операционной системы в режимы ACPI. 01 Система входит в режим сна S1 02 Система входит в режим сна S2 03 Система входит в режим сна S3 04 Система входит в режим сна S4 05 Система входит в режим сна S5 10 Система выходит из состояния сна S1 20 Система выходит из состояния сна S2 30 Система выходит из состояния сна S3 40 Система выходит из состояния сна S4 AC Система перешла в режим ACPI. Контроллер прерываний в режиме PIC. AA Система перешла в режим ACPI. Контроллер прерываний в режиме APIC.41 Установка ОС, драйверов и утилит Установка ОС, драйверов и утилит Cкачайте и обновите последние утилиты и драйверы с сайта: www.msi.com. Установка Windows

Вставьте диск Windows

10 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный файл Windows

Нажмите кнопку Restart на корпусе компьютера.

Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера, чтобы войти в меню загрузки.

Выберите оптический привод / USB флэш-диск в меню загрузки.

Нажмите любую клавишу, когда на экране показывает сообщение Press any key to boot from CD or DVD...

Следуйте инструкциям на экране, чтобы установить Windows

Загрузите компьютер в Windows

Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

Нажмите всплывающее окно Select to choose what happens with this disc и выберите Run DVDSetup.exe, чтобы открыть окно установщика. Если функция автозапуска в Панели управления Windows выключена, вы также можете вручную запустить файл DVDSetup.exe из корневой папки диска с драйверами MSI Driver Disc.

Окно установщика найдет и перечислит все необходимые драйверы во вкладке Drivers/Software.

Нажмите кнопку Install в правом нижнем углу окна установщика.

Начнется установка драйверов. После ее завершения будет предложено перезапустить систему.

Нажмите кнопку OK для завершения.

Перезапустите компьютер. Установка утилит Перед установкой утилиты необходимо выполнить установку драйверов.

Откройте окно установщика, как описано выше.

Нажмите вкладку Utilities.

Выберите необходимые для установки утилиты.

Нажмите кнопку Install в правом нижнем углу окна установщика.

Начнется установка программного обеспечения. После ее завершения будет предложено перезапустить систему.

Нажмите кнопку OK для завершения.

Перезапустите компьютер.42 Настройка BIOS Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой.

С целью улучшения производительности, меню BIOS постоянно обновляется. В связи с этим данное описание может немного отличаться от последней версии BIOS и может использоваться в качестве справки. Для описания какого либо пункта меню настроек BIOS, вы можете обратиться к информационной панели HELP. y Изображения в этой главе приведены исключительно в справочных целях и могут отличаться от фактических. Пункты BIOS могут меняться в зависимости от моделей процессоров. Вход в настройки BIOS Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. Функциональные клавиши F1: Общая справка F2: Добавить / Удалить избранный предмет F3: Вход в меню Избранное F4: Вход в меню технических параметров процессора F5: Вход в меню Memory-Z F6: Загрузить оптимизированные настройки по умолчанию F7: Переключить между расширенном режимом и режимом EZ F8: Загрузить профиль разгона F9: Сохранить профиль разгона F10: Сохранение изменений и перезагрузка* F12: Сделать скриншот и сохранить его на USB флэш-диск (только FAT / FAT32 формат). Ctrl+F: Вход в страницу поиска

• При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор.43 Настройка BIOS Сброс BIOS В некоторых ситуациях необходиимо выполнить восстановление настроек BIOS до значений по умолчанию. Существует несколько способов сброса y Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию. y Замкните джампер Clear CMOS на материнской плате.

Убедитесь, что компьютер выключен перед очисткой данных CMOS. Для получения дополнительной информации о сбросе настроек BIOS, обратитесь к разделу “Джампер очистки данных CMOS”. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-диске USB.Обновление BIOS:

1. Нажмите клавишу Del для входа в настройки BIOS во время процедуры

2. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.

3. Выберите вкладку M-FLASH и нажмите на кнопку Yes для перезагрузки

системы и входа в режим обновления.

4. Выберите файл BIOS для выполнения процесса обновления BIOS.

5. После завершения процесса обновления, система перезагрузится

автоматически. Обновление BIOS при помощи MSI DRAGON CENTER Перед обновлением: Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. Обновление BIOS:

1. Установите и запустите MSI DRAGON CENTER.

2. Выберите BIOS Update.

3. Нажмите на кнопку Scan.

4. Нажмите на значок Download,

чтобы загрузить и установить последнюю версию файла BIOS.

5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите

кнопку Next и Start для запуска обновления BIOS.

6. По завершению процесса обновления, система перезагрузится

автоматически.44 Настройка BIOS Обновление BIOS при помощи кнопкой Flash BIOS Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы и переименуйте файл BIOS в MSI.ROM. Затем сохраните файл MSI.ROM в корневую папку флэш-диска USB.

Перед использованием кнопки Flash BIOS убедитесь, что USB

имеет фaйловую систему FAT32.

1. Подключите блок питания к CPU_PWR1 и ATX_PWR1. (Никакие другие

компоненты кроме блока питания не используются.)

2. Подключите USB флэш-диск, содержащий файл MSI.ROM в порт Flash

BIOS на задней панели портов ввода/ вывода.

3. Нажмите кнопку Flash BIOS для обновления BIOS. Светодиод кнопки

4. По завершению процесса обновления BIOS светодиод FLASHBACK+

гаснет.45 Настройка BIOS Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Переключатель A-XMPЭкран просмотра информации Информация о системеПриоритет загрузочных устройствФункциональные клавиши Переключатель GAME BOOSTПоискСкриншотПереключатель режимов установкиM-FlashАппаратный мониторингИзбранное y Переключатель GAME BOOST (опционально) - нажмите на центральную кнопку для выбора режима управления GAME BOOST между программным (SW) и аппаратным (HW). Внутренняя кнопка соответствует аппатному режиму работы функции. Внешняя кнопка соответсвует программному режиму. Информацию о частоте процессора каждого уровня в режиме GAME BOOST, можно получить нажав вопросительный знак в правом нижнем углу. Этот переключатель доступен только в случае, если установлен модуль памяти с подержкой данной функции.

Для сохранения оптимальной производительность и стабильности системы после активации функции GAME BOOST, пожалуйста, не делайте никаких изменений в меню OC и не загружайте настройки по умолчанию. y Переключатель A-XMP (опционально) - нажмите на внутренний значок, чтобы включить/ выключить A-XMP. Для выбора профиля памяти переключите внешний значок. Этот переключатель доступен только в случае, если установлен модуль памяти с подержкой функции A-XMP. y Переключатель режимов установки - нажмите эту вкладку или клавишу F7, чтобы переключиться между режимами EZ и разгона. y Скриншот - нажмите на эту вкладку или клавишу F12, чтобы сделать скриншот и сохранить его на флэш-диск USB (только FAT/ FAT32). y Поиск - кликните по данной вкладке или нажмите клавиши Ctrl + F для перехода на страницу поиска. Это позволяет выполнить поиск по имени параметра BIOS. Наведите указатель мыши на пустое место и щелкните правой кнопкой мыши, для выхода со страницы поиска.46 Настройка BIOS

На странице поиска доступны только функциональные клавиши F6, F10 и F12. y Язык - позволяет выбрать язык интерфейса для настройки BIOS. y Информация о системе - показывает частоту процессора/ памяти, температуру процессора/ материнской платы, информацию о материнской плате/процессоре, размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания. y Приоритет загрузочных устройств - вы можете переместить инонку устройства для изменения приоритета загрузки. Приоритет загрузки устанавливается слева направо, от высокого к низкому. y Экран просмотра информации - нажмите на кнопку CPU, Memory, Storage, Fan Info и Help в левой части экрана для отображения соответствующей информации. y Функциональные клавиши - включают или выключают LAN Option ROM, ErP Ready, AHCI/ RAID, Indication LED Control, BIOS UEFI/CSM Mode и RGB Light Control, при нажатии на соответствующую кнопку. y M-Flash - нажмите на эту кнопку для отображения меню M-Flash. Пункт позволяет выбрать способ обновления BIOS при помощи USB флеш накопителя. y Аппаратный мониторинг - нажмите на эту кнопку для отображения меню аппаратного мониторинга. Пункт позволяет вручную регулировать скорость вращения вентиляторов в процентах. y Избранное - нажмите на данную кнопку или клавишу F3 для входа в меню Избранное. Позволяет создать личное меню BIOS, где вы можете сохранить и получить доступ к вашим любимым и часто используемым настройкам BIOS. Главная страница по умолчанию - позволяет выбрать меню BIOS (например, параметры, OC..., и т.д.) в качестве главной страницы BIOS. Избранное1~5 - позволяет добавлять наиболее часто используемые / любимые пункты настройки BIOS на одну страницу. Добавление пункта BIOS в страницу Избранное (избранное 1~5)

1. Выберите пункт BIOS в настройках OC или меню OC.

2. Щелкните правой кнопкой мыши или нажмите клавишу F2.

3. Выберите любимую страницу и нажмите на кнопку OK.

Удаление пункта BIOS из страницы Избранное

1. Выберите пункт BIOS на странице Избранное (избранное 1~5).

2. Щелкните правой кнопкой мыши или нажмите клавишу F2.

3. Выберите Delete и нажмите на кнопку OK.loading-circle-148

Настройка BIOS Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для «разгона» системы.

Разгонять ПК вручную рекомендуется только опытным пользователям.

Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования.

Неопытным пользователям рекомендуется использовать функцию GAME BOOST.

Пункты BIOS в меню OC будут меняться в зависимости от моделя процессора. f OC Explore Mode [Normal] Включение или выключение отображения нормального или экспертного режима настроек разгона. [Normal] Стандартные параметры разгона в BIOS. [Expert] Расширенные параметры разгона в BIOS для опытных пользователей. Примечание: Символом * отмечаются параметры разгона в режиме Expert. f CPU Ratio [Auto] Задание множителя процессора для установки его тактовой частоты. Этот пункт появляется при установке процессора с поддержкой данной функции. f Advanced CPU Configuration Нажмите Enter для входа в подменю. Пользователь может настроить тайминги для мощности /тока процессора. Система может работать нестабильно или не загружаться после изменения тамингов памяти. Если система работает нестабильно, пожалуйста, очистите данные CMOS и восстановите настройки по умолчанию. f Game Boost Function Control [By Onboard Button] Устанавливает способ включения функции GAME BOOST: с помощью виртуальной кнопки в настройках BIOS или с помощью физической кнопки на материнской плате.49 Настройка BIOS f A-XMP [Disabled] Включите A-XMP или выберите профиль модуля памяти для разгона. Данный пункт доступен, когда установлен модуль памяти, процессора и материнской платы с поддержкой данной функции. f DRAM Frequency [Auto] Установка частоты памяти DRAM. Обратите внимание, что возможность успешного разгона не гарантируется. f FCLK Frequency [Auto] Установка частоты FCLK (тактовая частота Internal Data Fabric для DRAM). Обратите внимание, что возможность успешного разгона не гарантируется. f UCLK DIV1 Mode [Auto] Установка режима UCLK (тактовая частота Контроллера внутренней памяти). f Memory Try It ! [Disabled] Позволяет улучшить совместимость памяти и производительность, путем выбора наиболее оптимального пресета. f Adjusted DRAM Frequency Показывает текущую частоту процессора. Это значение нельзя изменять. f Advanced DRAM Configuration Нажмите Enter для входа в подменю. Пользователь может настроить тайминги для каждого канала памяти. Система может работать нестабильно или не загружаться после изменения тамингов памяти. Если система работает нестабильно, пожалуйста, очистите данные CMOS и восстановите настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.) f DigitALL Power Нажмите Enter для входа в подменю. Функция управляет цепями питания, связанными с PWM процессора. fCPU Loadline Calibration Control [Auto] Напряжение на процессоре уменьшается пропорционально, в зависимости от его загрузки. Повышение значения Load-line Calibration приводит к повышению напряжения и производительности при разгоне, но и увеличивает температуру процессора и VRM. При установке в Auto, BIOS установит данный параметр автоматически. fCPU Over Voltage Protection [Auto] Устанавливает верхнюю границу максимального напряжения для защиты процессора от повышенного напряжения. Если установлено Auto, BIOS автоматически настроит этот параметр. Чем выше значение, тем ниже степень защиты и выше вероятность выхода системы из строя. fCPU Under Voltage Protection [Auto] Устанавливает нижнюю границу напряжения для защиты процессора от пониженного напряжения. Если установлено Auto, BIOS автоматически настроит этот параметр. Чем выше значение, тем ниже степень защиты и выше вероятность выхода системы из строя.50 Настройка BIOS fCPU Over Current Protection [Auto] Устанавливает ограничение по максимальному току для защиты процессора. При устанвке в Auto, BIOS автоматически настроит этот

[Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Enhanced] Расширяет ограничение по току от перегрузки по току. fCPU NB Loadline Calibration Control [Auto] Напряжение на CPU-NB уменьшается пропорционально, в зависимости от его загрузки. Повышение значения Load-line Calibration приводит к повышению напряжения и производительности при разгоне, но и увеличивает температуру системы. При установке в Auto, BIOS установит данный параметр автоматически. f CPU Voltages control [Auto] Эти параметры позволяют вам задать напряжения, связанные с процессором. При установке в Auto, BIOS установит напряжения автоматически. Вы также можете настроить напряжения вручную. f DRAM Voltages control [Auto] Эти параметры позволяют вам задать напряжения, связанные с памятью. При установке в Auto, BIOS установит напряжения автоматически. Вы также можете настроить напряжения вручную. f Memory Changed Detect [Enabled]* Включение или выключение предупреждающих сообщений при загрузке системы, когда процессор или память были заменены. [Enabled] Система выдает предупреждение во время загрузки. Требуется загрузить настройки по умолчанию для новых устройств. [Disabled] Выключение этой функии и сохранение текущих настроек BIOS. f CPU Specifications Нажмите Enter для входа в подменю. В этом подменю представлена информация об установленном процессоре. Для просмотра этой информации в любое время нажмите на кнопку [F4]. Это значение нельзя

fCPU Technology Support Нажмите Enter для входа в подменю. В данном подменю отображаются основные функции, поддерживаемые установленным процессором. Это значение нельзя изменять. f MEMORY-Z Нажмите Enter для входа в подменю. В подменю выделены все параметры и тайминги установленной памяти. Для просмотра этой информации в любое время нажмите на кнопку [F5]. fDIMMx Memory SPD Нажмите Enter для входа в подменю. Это подменю показывает информацию об установленной памяти. Это значение нельзя изменять.51 Настройка BIOS f CPU Features Нажмите Enter для входа в подменю. fSimultaneous Multi-Threading [Enabled] (опционально) Включение или выключение AMD Simultaneous Multi-Threading. Этот пункт появляется при установке процессора с поддержкой данной функции. fGlobal C-state Control [Enabled] (опционально) Включение или выключение IO based C-state generation и DF C-states. fOpcache Control [Auto] (опционально) Включение или выключение Opcache. Opcache сохраняет последние команды декодирования для сокращения времени исполнения повторной команды. Включение данной функции может увеличить производительность процессора и немного снизить энергопотребление. fIOMMU Mode (опционально) Включение или выключение IOMMU (I/O Memory Management Unit) для I/O Virtualization. fSpread Spectrum (опционально) Данная функция уменьшает EMI (электромагнитные помехи), вызванные колебаниями импульсного генератора тактовых сигналов. [Enabled] Включение этой функции для уменьшения электромагнитных помех. [Disabled] Увеличивает возможности разгона базовой тактовой частоты процессора.

Если проблемы с помехами отсутствуют, оставьте значение в [Disabled] для лучшей стабильности и производительности. Однако, если возникают электромагнитные помехи, включите параметр Spread Spectrum для их уменьшения.

Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.

Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигнала тактового генератора может привести к отказу разогнанного процессора. fRelaxed EDC throttling [Auto] (опционально) Relaxed EDC throttling уменьшает время троттлинга ядера процессора. [Auto] Рекомендовано AMD [Enabled] Уменьшает время троттлинга процессора. [Disabled] Включает специальную частичную защиту EDC троттлинга. fAMD Cool’n’Quiet [Enabled] Технология Cool ’n ’ Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы.52 Настройка BIOS fSVM Mode [Enabled] Включение или выключение AMD SVM (Secure Virtual Machine) Mode. fBIOS PSP Support [Enabled] (опционально) Включение или выключение BIOS PSP, который управляет подпунктами PSP, включая все почтовые ящики C2P /P2C, Secure S3 и поддержку fTPM. fPower Supply Idle Control [Auto] (опционально) Позволяет выбрать режим энергосбережения для процессора при простое системы. При установке в Auto, BIOS автоматически настроит этот параметр.Regulatory Notices
