Caractéristique	Détails
Socket	AM4
Chipset	AMD X570
Format	ATX
RAM Max	128 Go
Type de RAM	DDR4
Slots RAM	4
PCIe Slots	3 x PCIe 4.0 x16
Ports SATA	6 x SATA 6Gb/s
Ports USB	USB 3.2 Gen 2, USB 3.2 Gen 1, USB 2.0
Réseau	LAN 10 Gb/s
Audio	Realtek ALC1220
BIOS	UEFI BIOS avec mise à jour via USB
Utilisation recommandée	Jeux, création de contenu, overclocking
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS
Sécurité	Protection contre les surcharges, sécurités de l'alimentation
Garantie	2 ans

FOIRE AUX QUESTIONS - MEG X570 ACE MSI

Comment mettre à jour le BIOS de la MSI MEG X570 ACE ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de MSI, puis copiez le fichier sur une clé USB. Redémarrez votre ordinateur, entrez dans le BIOS en appuyant sur la touche 'Delete' lors du démarrage, puis utilisez l'option M-Flash pour sélectionner le fichier et procéder à la mise à jour.

Quels sont les ports PCIe disponibles sur la MSI MEG X570 ACE ?

La MSI MEG X570 ACE dispose de plusieurs ports PCIe, incluant un port PCIe 4.0 x16, un port PCIe 4.0 x16 (en mode x8) et deux ports PCIe 4.0 x1. Vérifiez le manuel pour des informations détaillées sur les configurations multi-GPU.

Comment résoudre un problème de démarrage avec la carte mère MSI MEG X570 ACE ?

Vérifiez d'abord les connexions de votre alimentation et assurez-vous que tous les câbles sont correctement branchés. Ensuite, retirez tous les périphériques non essentiels et redémarrez. Si le problème persiste, essayez de réinitialiser le CMOS en retirant la pile de la carte mère pendant quelques minutes.

La carte mère ne détecte pas la mémoire RAM, que faire ?

Vérifiez que la RAM est correctement installée dans les bons emplacements. Consultez le manuel de la carte mère pour les configurations recommandées. Si la RAM n'est toujours pas détectée, essayez de tester chaque module individuellement dans un autre emplacement.

Comment configurer un RAID sur la MSI MEG X570 ACE ?

Pour configurer un RAID, accédez au BIOS et activez le mode RAID dans les paramètres de stockage. Ensuite, redémarrez et appuyez sur la touche appropriée pour entrer dans l'utilitaire de configuration RAID lors du démarrage. Suivez les instructions pour créer votre volume RAID.

Quels sont les types de mémoire compatibles avec la MSI MEG X570 ACE ?

La MSI MEG X570 ACE prend en charge la mémoire DDR4 jusqu'à 4600 MHz en OC. Vérifiez la liste de compatibilité des modules de mémoire sur le site de MSI pour plus de détails sur les marques et modèles spécifiques.

Comment activer le Wi-Fi sur la carte mère MSI MEG X570 ACE ?

Vérifiez que l'antenne Wi-Fi est correctement installée. Dans le BIOS, assurez-vous que le module Wi-Fi est activé. Une fois le système démarré, vous devriez pouvoir voir le Wi-Fi dans les paramètres réseau de votre système d'exploitation.

Est-ce que la MSI MEG X570 ACE prend en charge les processeurs Ryzen de 3ème génération ?

Oui, la MSI MEG X570 ACE prend en charge les processeurs AMD Ryzen de 3ème génération, ainsi que les modèles antérieurs. Assurez-vous d'avoir la version appropriée du BIOS pour garantir la compatibilité.

Comment résoudre des problèmes de surchauffe de la carte mère MSI MEG X570 ACE ?

Vérifiez que les ventilateurs sont correctement installés et fonctionnent. Assurez-vous que la circulation d'air dans votre boîtier est adéquate. Vérifiez également la température de votre processeur et envisagez d'appliquer de la nouvelle pâte thermique si nécessaire.

Où puis-je trouver le manuel de la MSI MEG X570 ACE ?

Le manuel de la MSI MEG X570 ACE est disponible en téléchargement sur le site officiel de MSI dans la section 'Support' du produit. Vous pouvez également trouver une version physique incluse avec l'achat de la carte mère.

MODE D'EMPLOI MEG X570 ACE MSI

Merci d' avoir choisi la carte mère MSI® MEG X570 ACE. Ce manuel fournit une rapide presentation avec des illustrations explicatives qui vous aidont à assembler votre ordinateur. Des tutoriels video sont disponibles pour certaines étapes. Cliquez sur le lien fourni pour regarder la video sur votre téléphone ou votre tablette. Vous pouvez également acceder au lien en scannant le QR code qui lui est associé.

Быстры CTapT

Благорам Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вас Дуларим Вcas Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk Dzyk

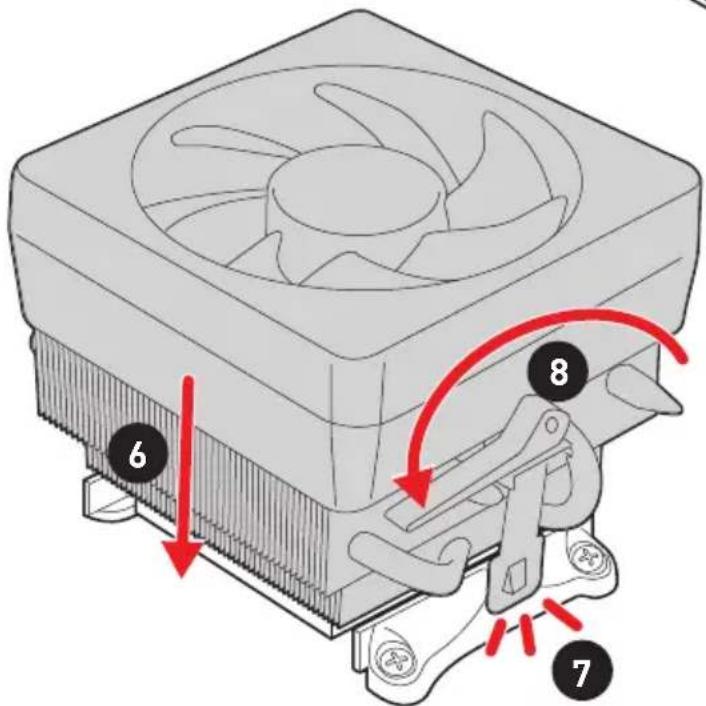

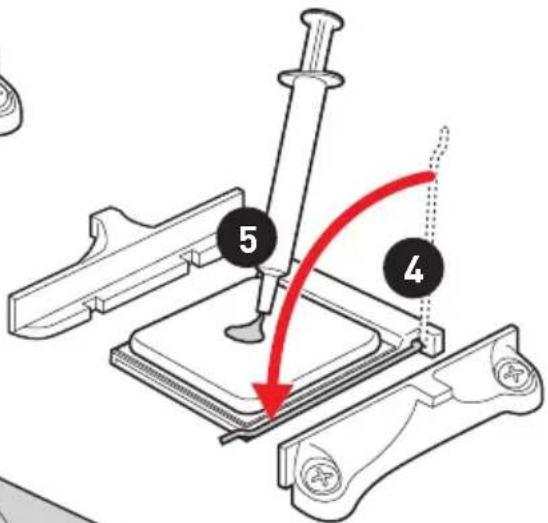

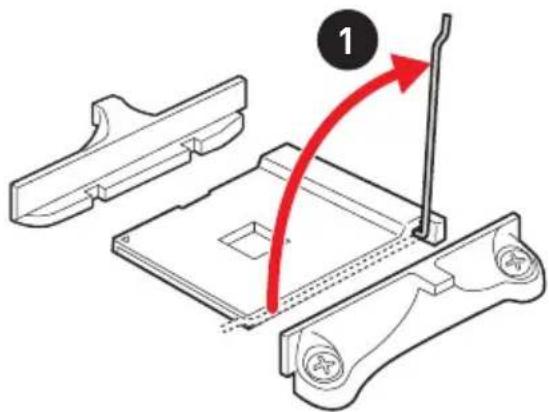

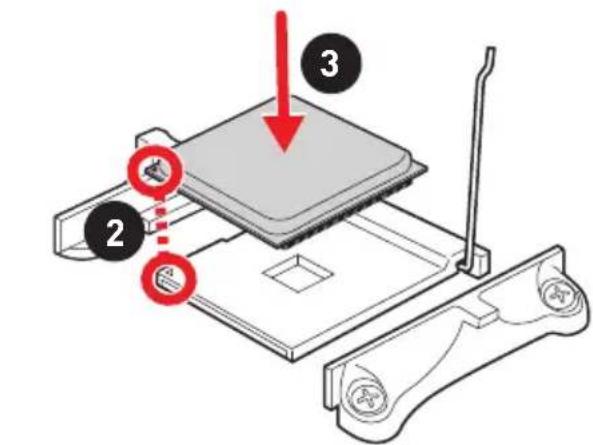

Installing a Processor/ Installation des Prozessors/ Installer un processeur/Установka птоесcopa

Youtube

https://youtu.be/Xv89nhFk1vc

CPU_FAN1

Important

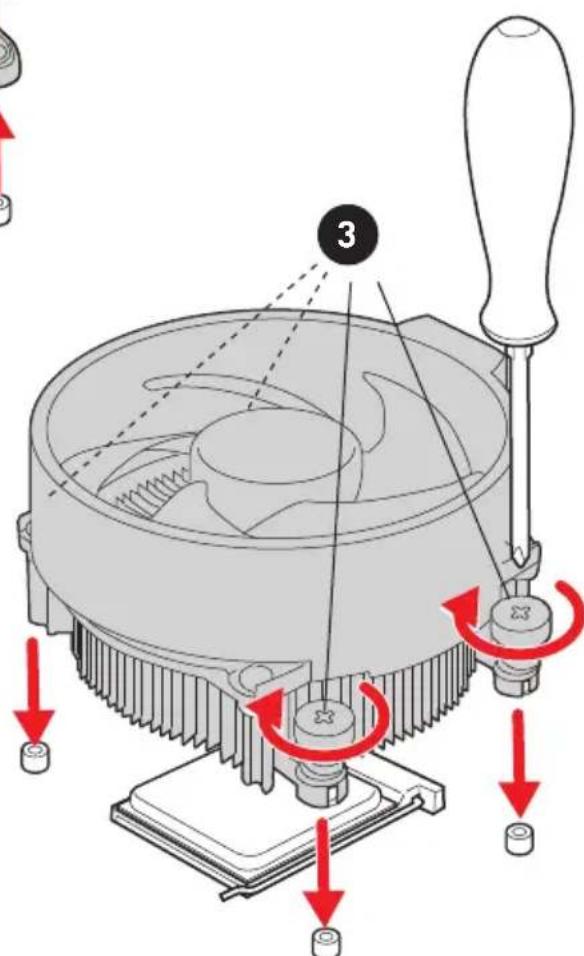

Si vous poulez installer un ventirad pour processeur à vis, veillez suivre les instructions ci-dessous pour d'abordsterol reier le module de détention puis installer le ventirad.

B cnyuae yctaHOBNI pOuceccopHOro Kynepa C cncTeMoJ KpeNHeHna BnHTax, CneDuYte yka3aHm Ha pucyHKe Hxke IJIa CHrTHn IJIaCTNKOBORo ModyJRA KpeNHeHn. 3aTeM yctaHOBnTE Kynep.

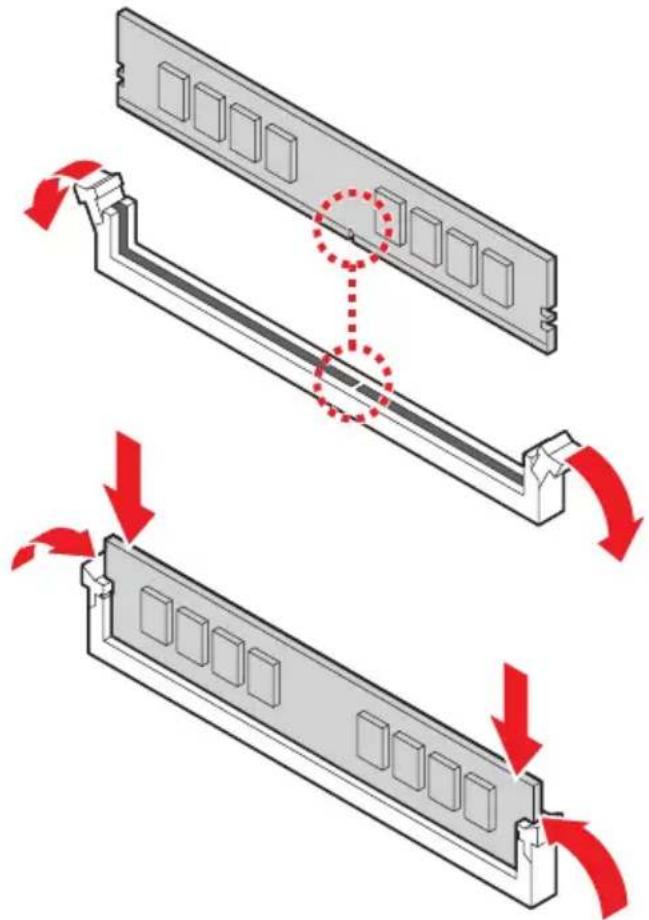

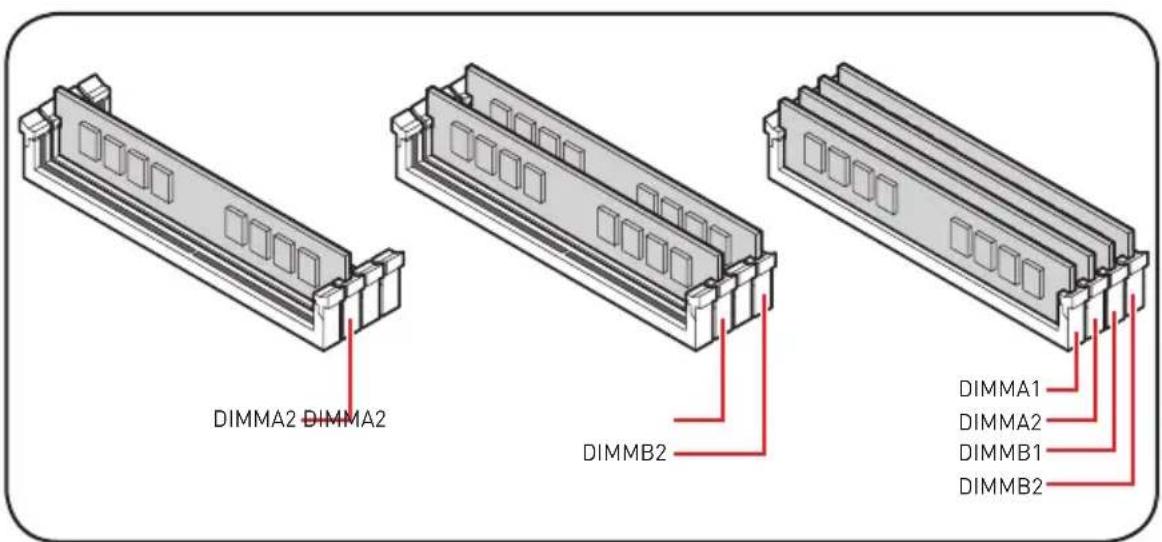

Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/YctaHOBKa πamäTN DDR4

Youtube

http://youtu.be/T03aDrJPyQs

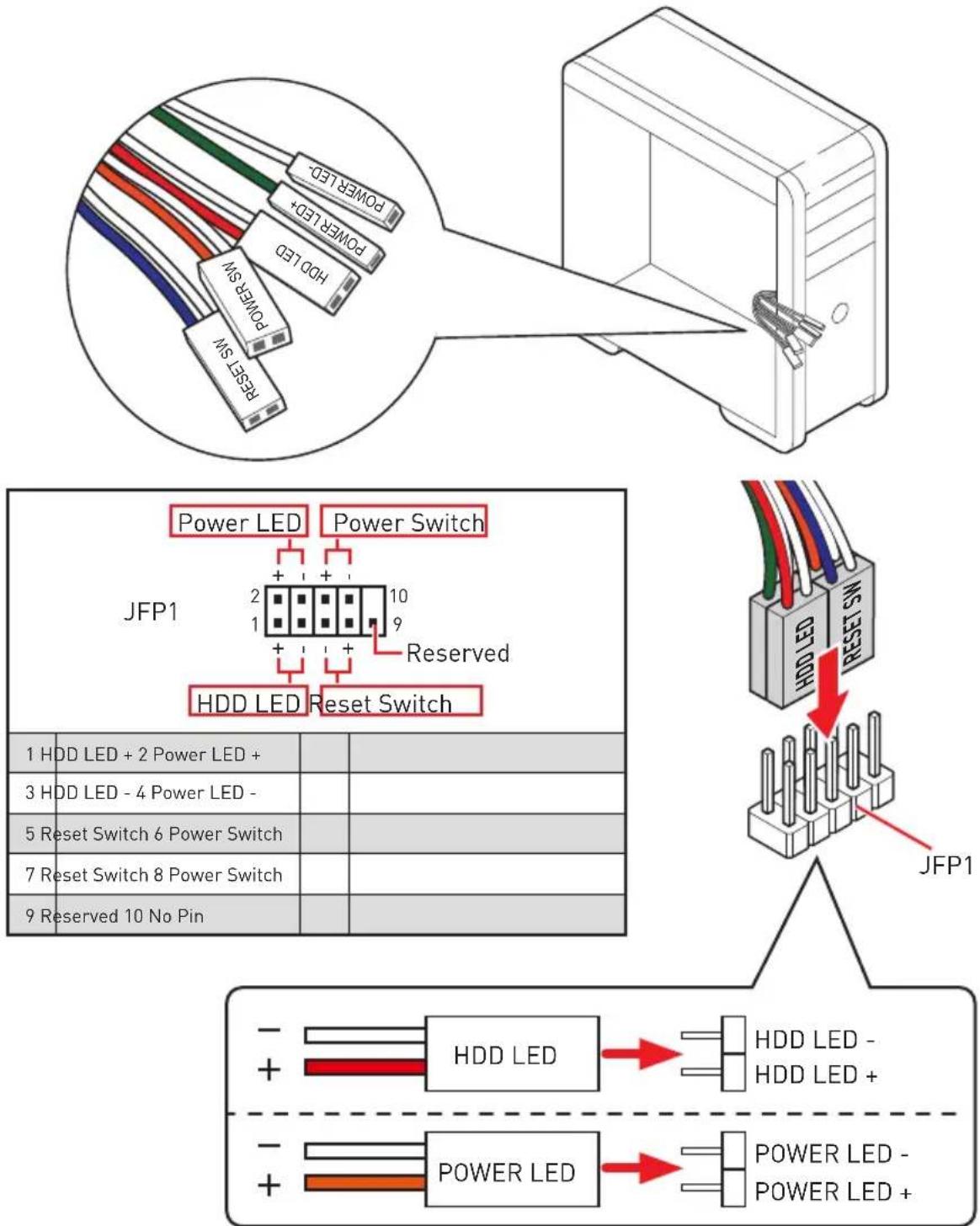

Connecting the Front Panel Header/ Anschlieben der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Повлоченье разьемов пeredne панели

Youtube

http://youtu.be/DPELIdVNZUI

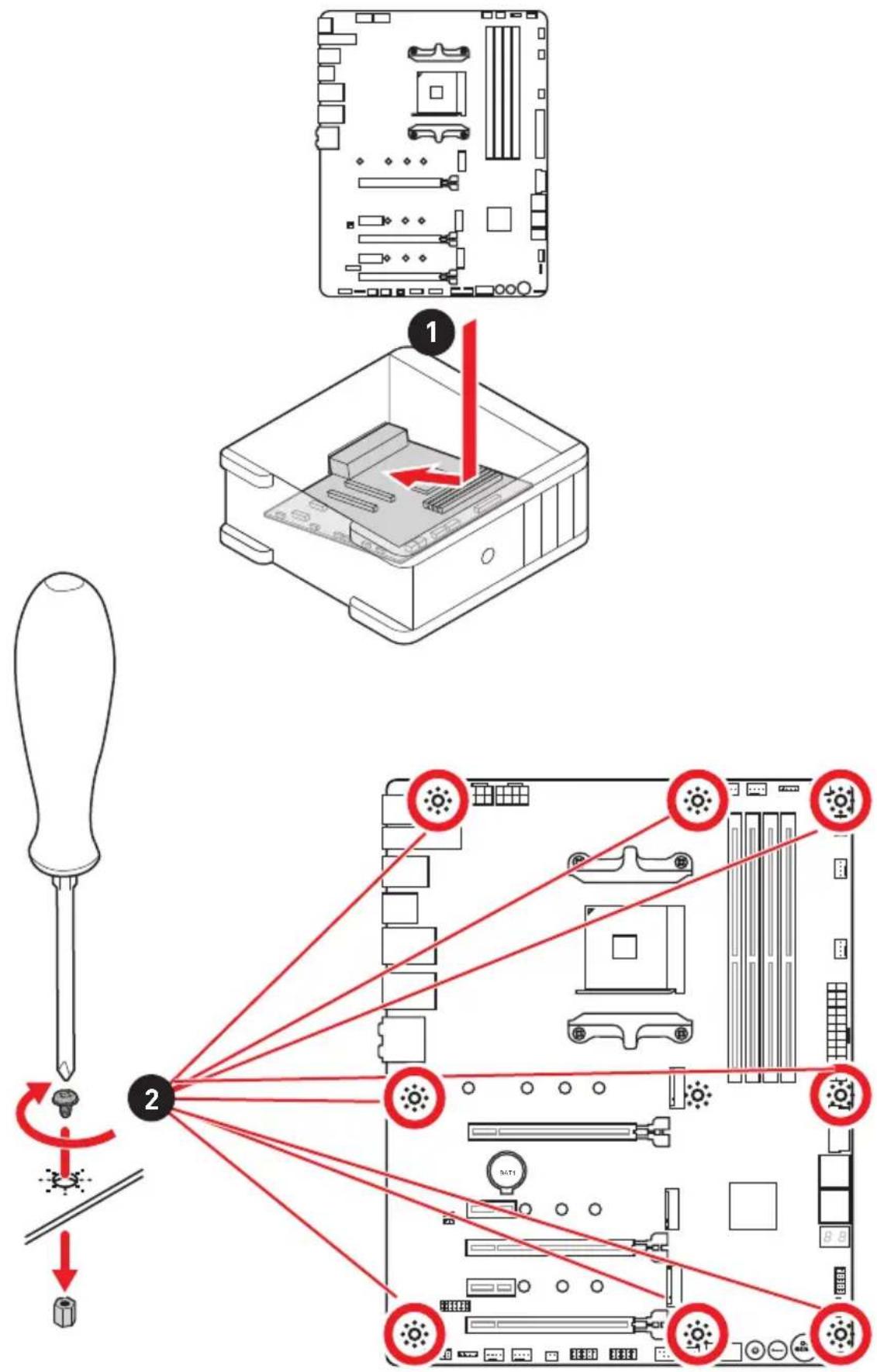

Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/Установka MaTeprHcKoI ПlaТы

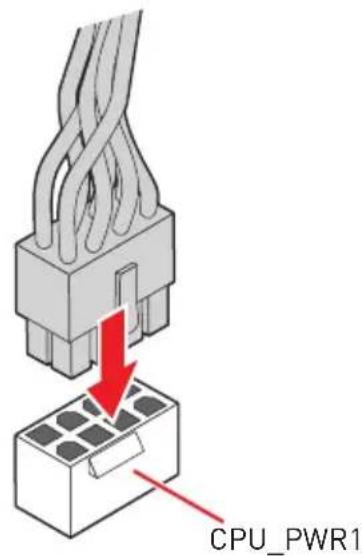

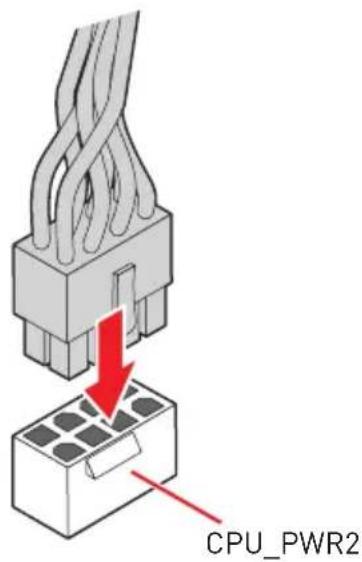

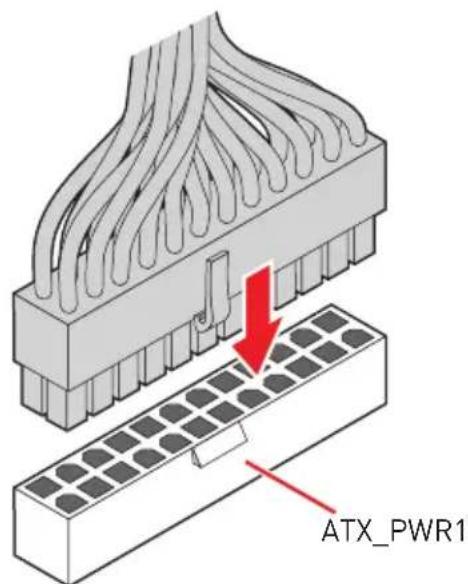

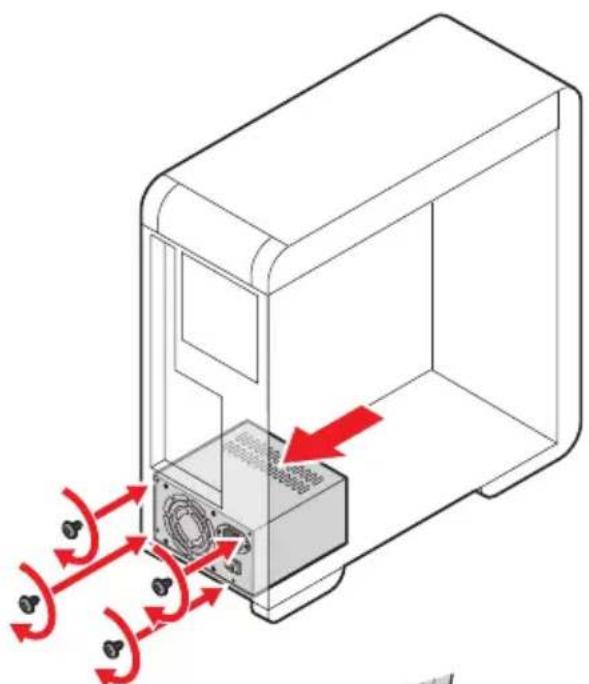

Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connector les cables du module d'alimentation/ Podklioqueepe pa3bemOB nItaHnia

Youtube

http://youtu.be/gkDYyR_8314

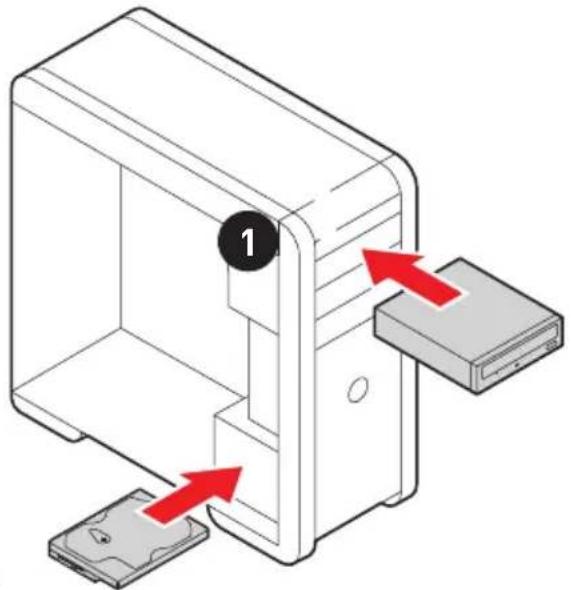

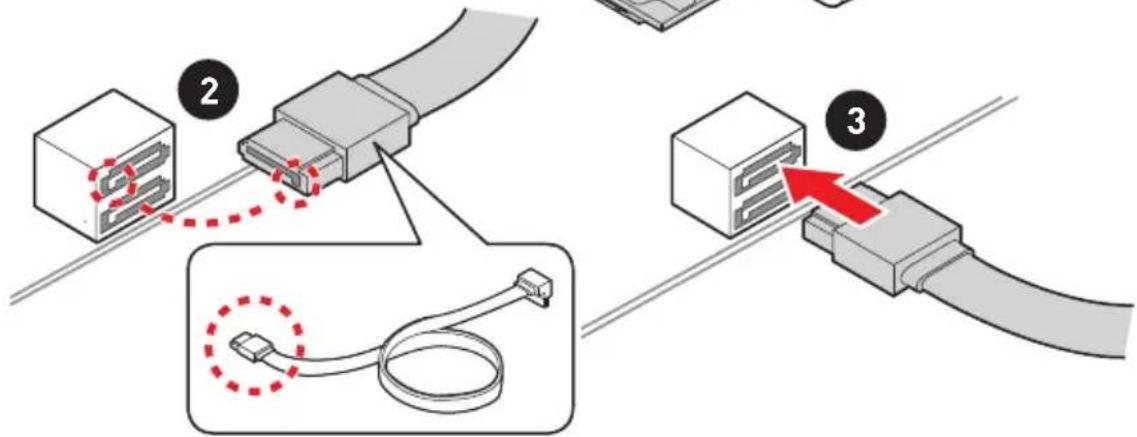

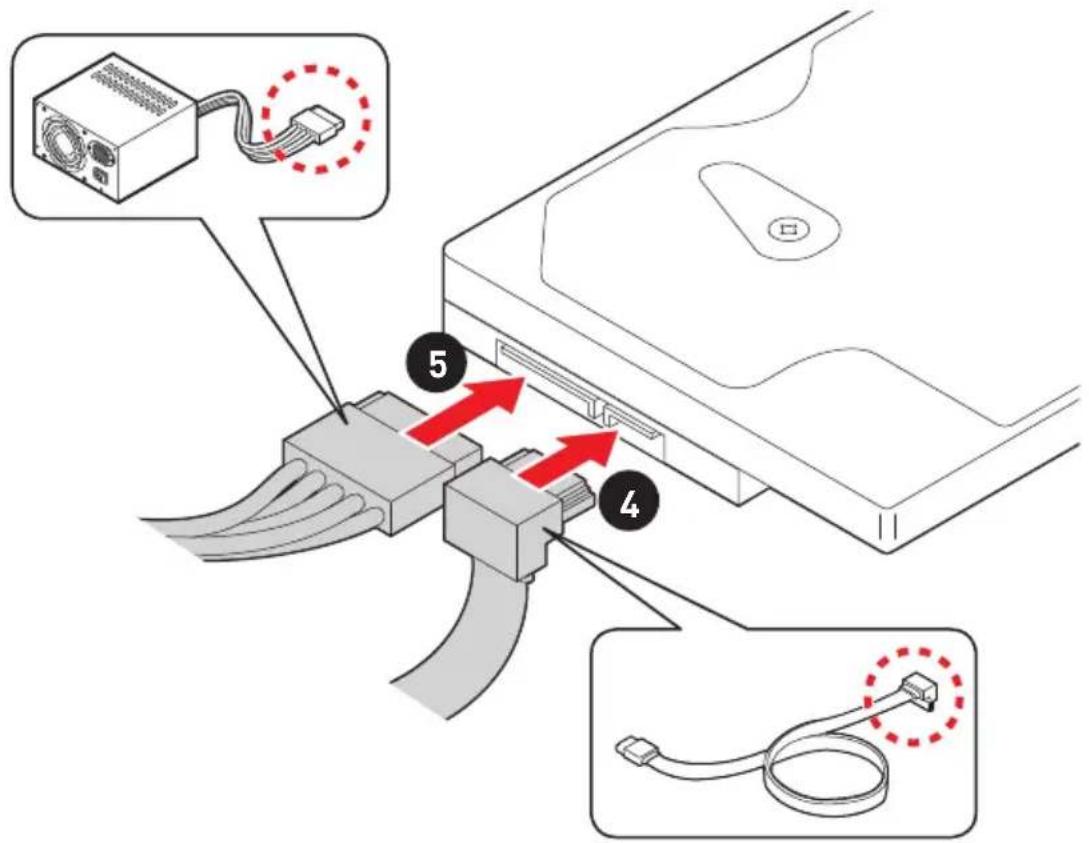

Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/Установka дись SATA

Youtube

http://youtu.be/RZsMpqxythc

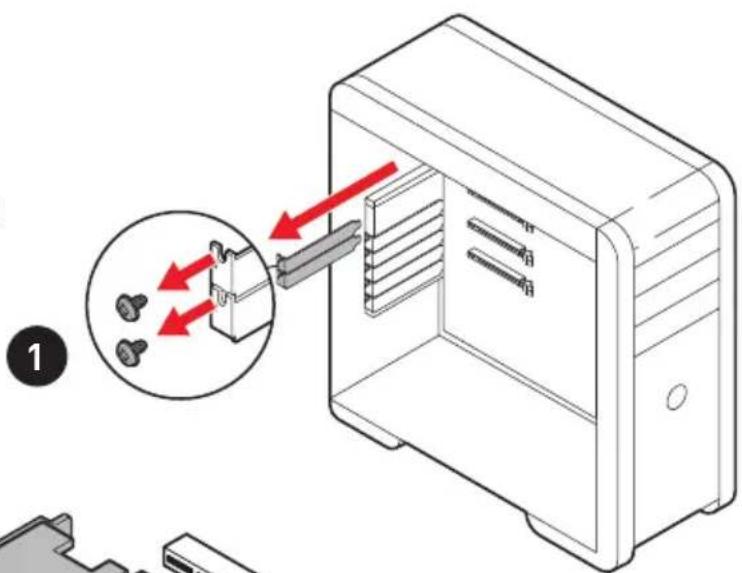

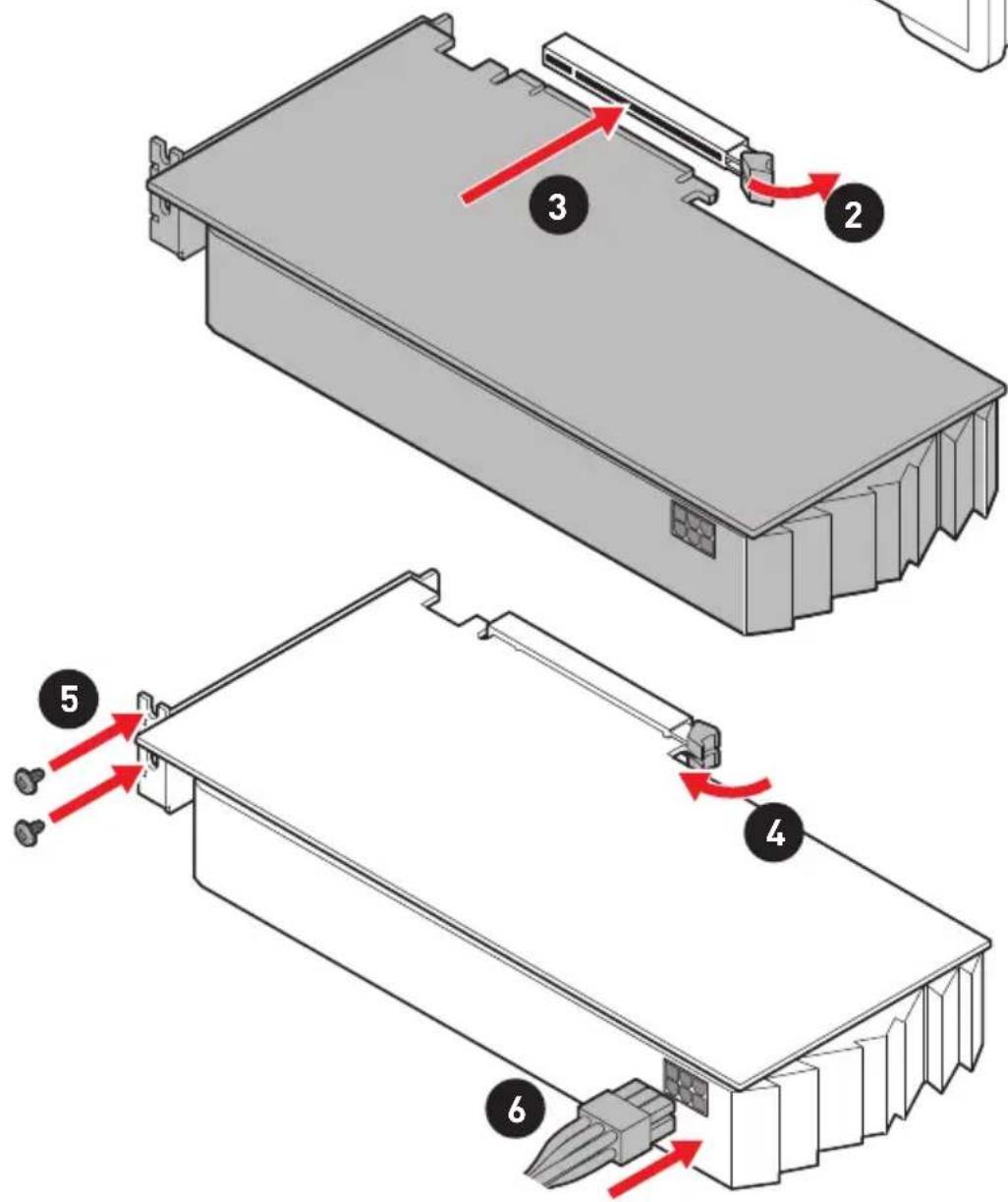

Installing a Graphics Card/ Einbau der Grafikkarte/ Installerer une carte graphique/Установka дисcopeТонь Вдебокаръ!

Youtube

http://youtu.be/mG0GZpr9w_A

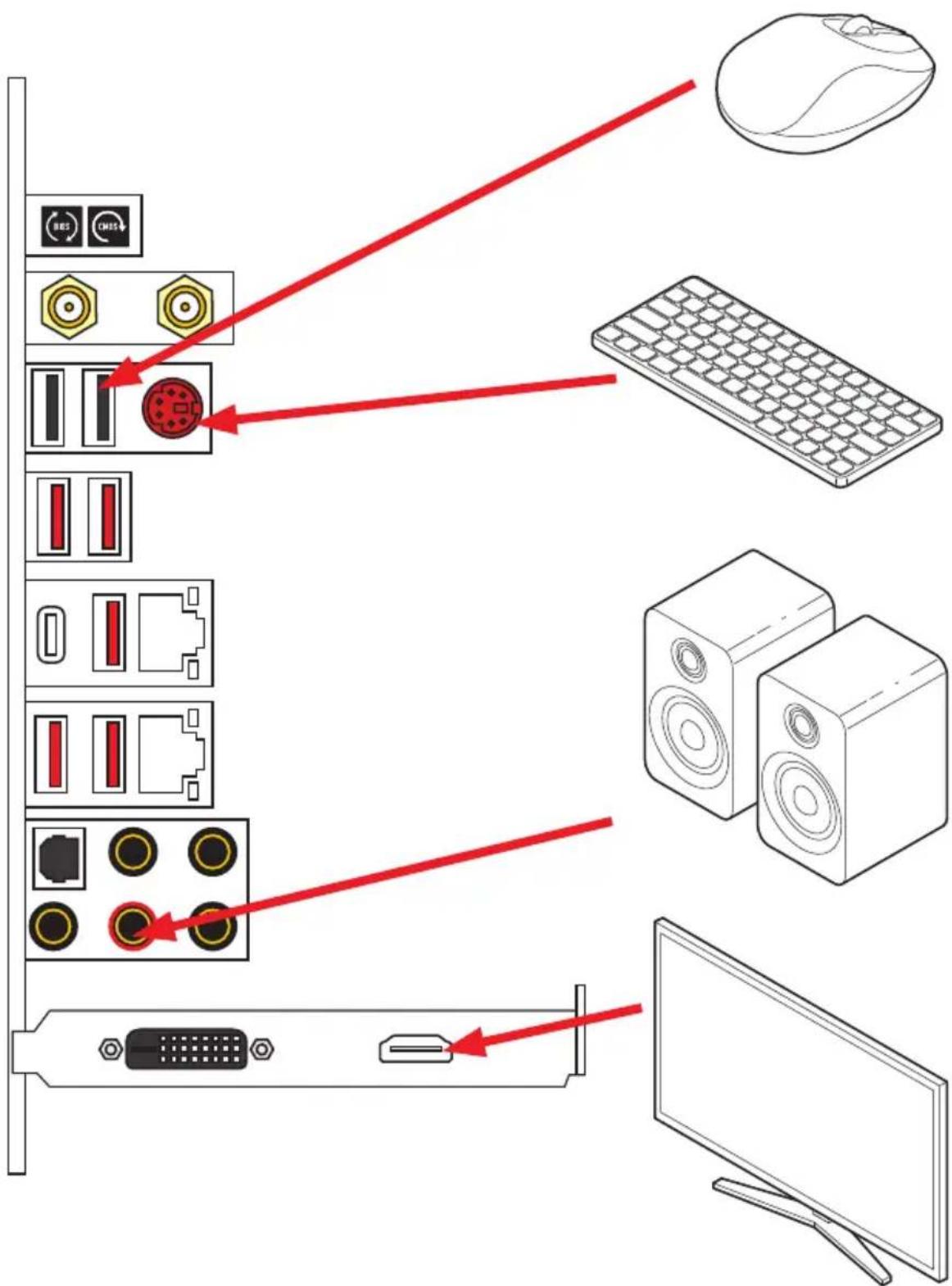

Connecting Peripheral Devices/ Peripheriegeräte/ Connector un périhérique anschliessen/ Повлочnéперифэрийнсы устroduстВ

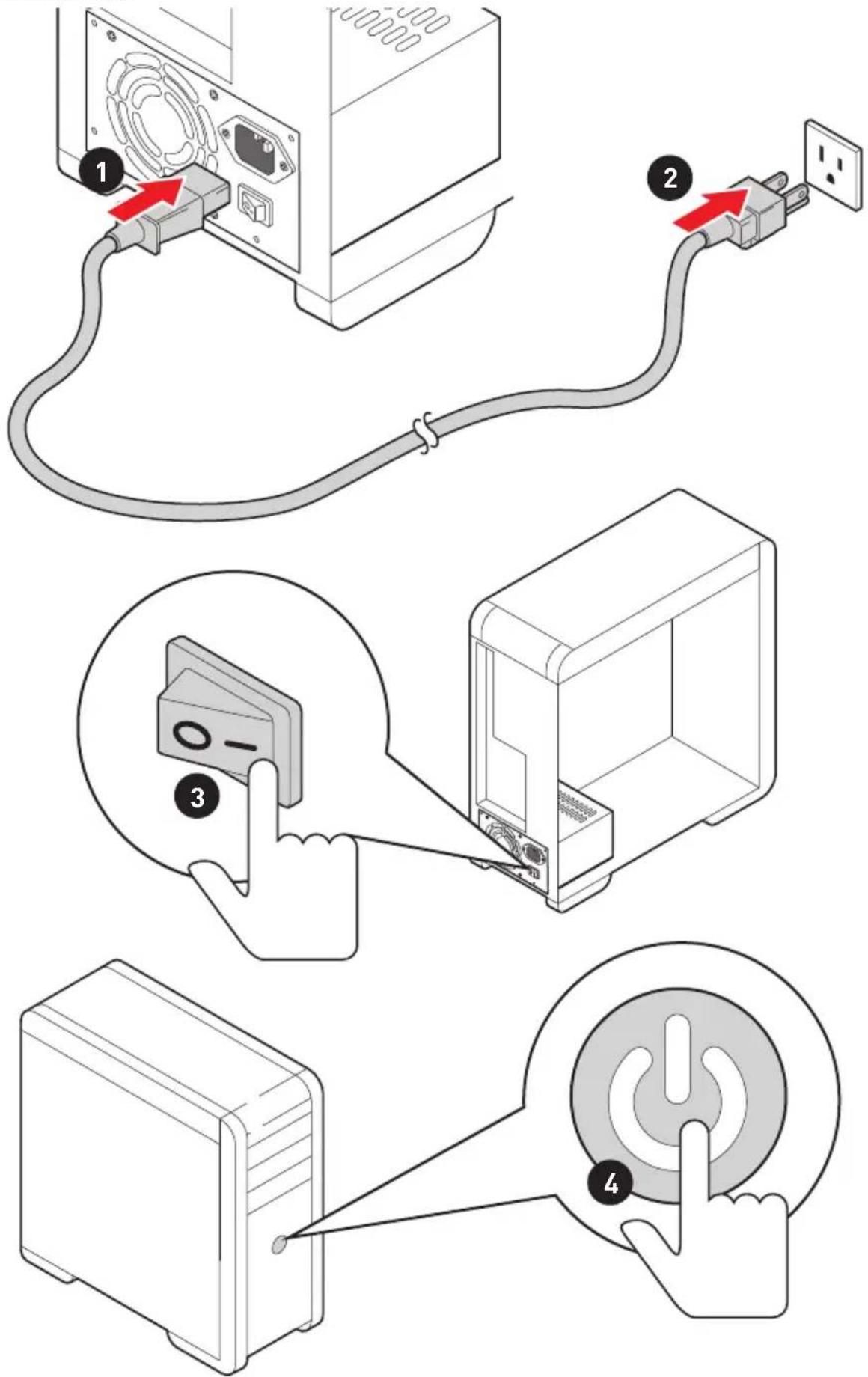

Power On/ Einschalten/ Mettre sous-tension/ Вклоченьептуния

NOTE

Contents

Safety Information 3

Specifications 4

Stufe	CPU Frequenz (GHz)
	Ryzen 7 Ryzen 5 Ryzen 3
	2700X 2700 2600X 2600 2400G 2200G
0	3,7	3,2	3,6	3,4	3,6	3,2
1	4,1	3,6	4	3,8	3,8	3,6
2	4,15	3,65	4,05	3,85	3,85	3,65
4	4,2	3,7	4,1	3,9	3,9	3,7
6	4,25	3,75	4,15	3,95	3,95	3,75
8	4,3	3,8	4,2	4	4	3,8
10	4,35	3,85	4,25	4,05	4,05	3,85
11	4,4	3,9	4,3	4,1	4,1	3,9

Informations de sécurité 3

Specifications. 4

Specifications du connecteur JCORSAIR1 11

Contenu 11

Panneau arrirée Entrée/Sortie 12

Tableau explicatif de l'etat de la LED du port LAN 12

Configuration des ports audio 12

Realtek Audio Console 13

Vue d'ensemble des composants 16

Socket processeur 17

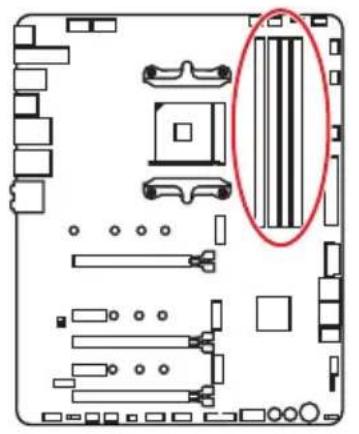

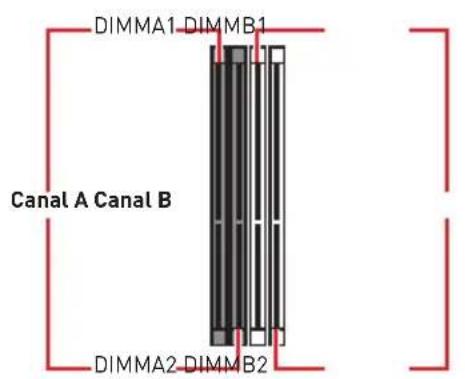

Slots DIMM 18

PCI_E1~5: Slots d'extension PCIe 19

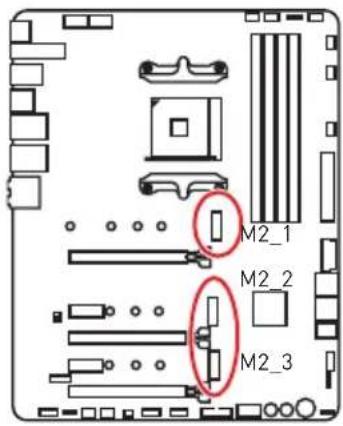

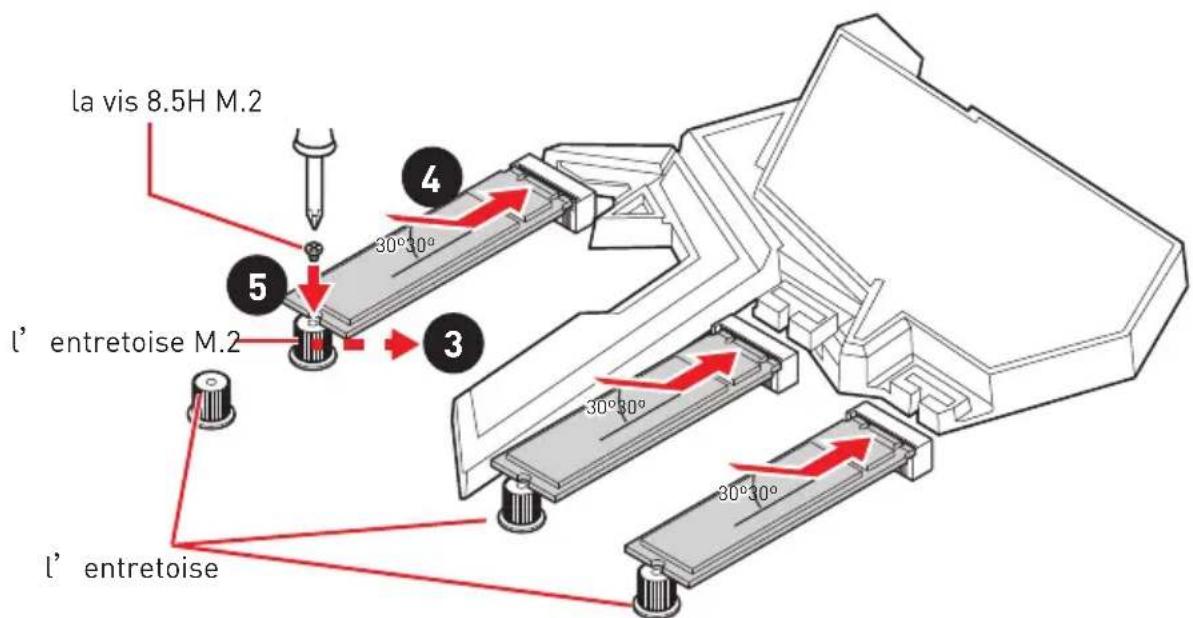

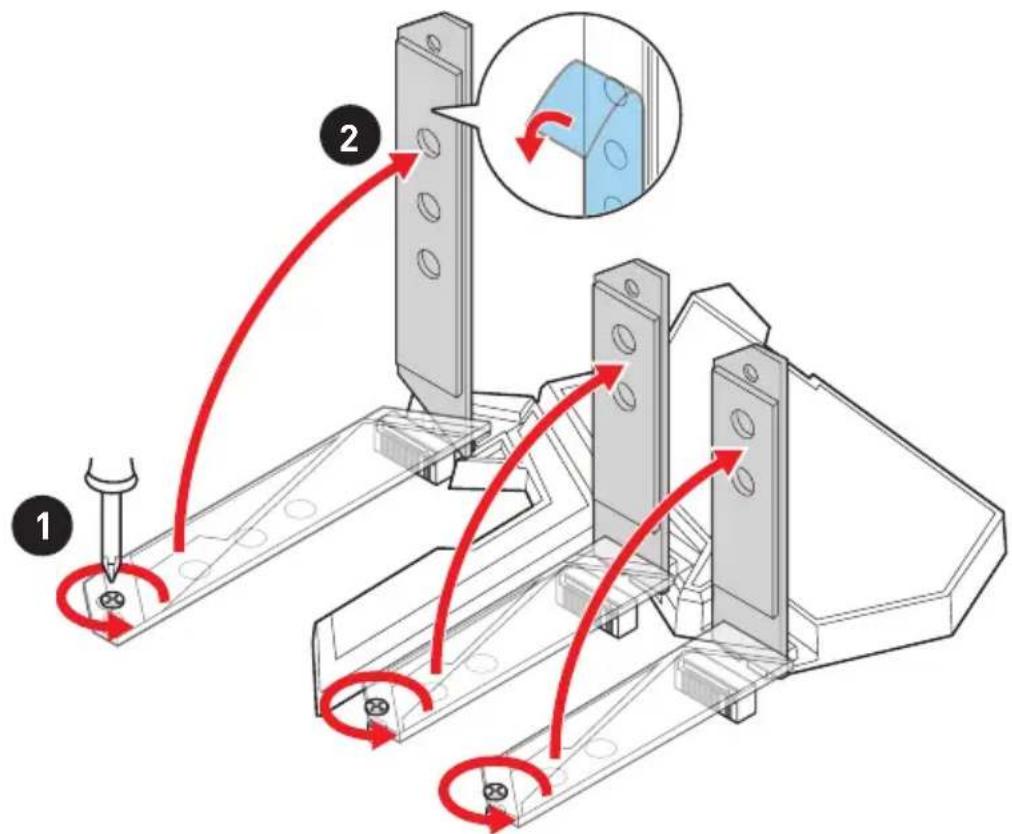

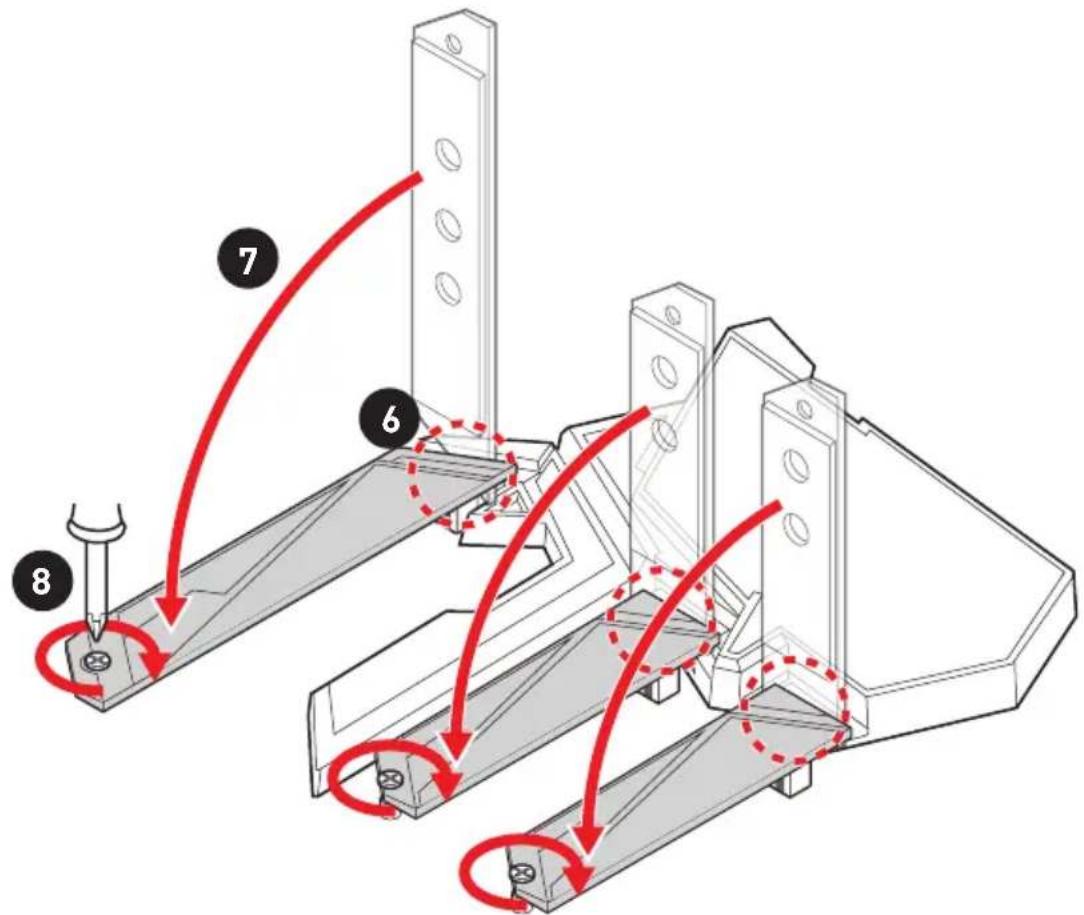

M2_1~3: Slots M.2 (Touche M) 21

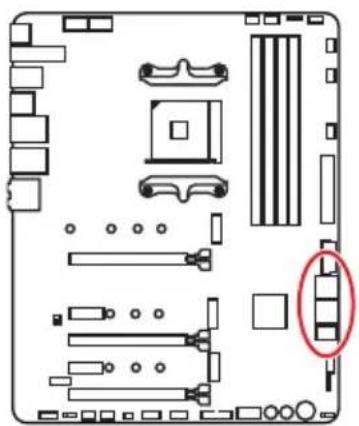

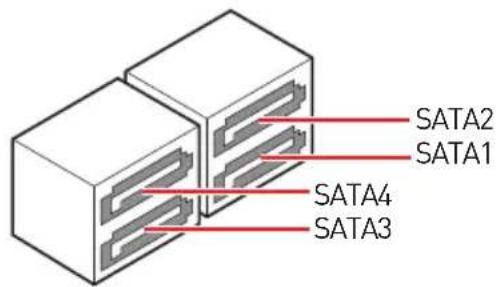

SATA1-4: Connecteurs SATA 6Gb/s 23

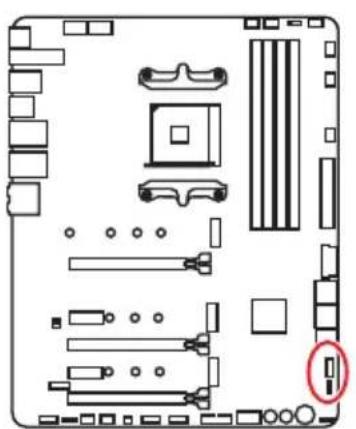

JFP1, JFP2: Connecteurs de panneau avant 23

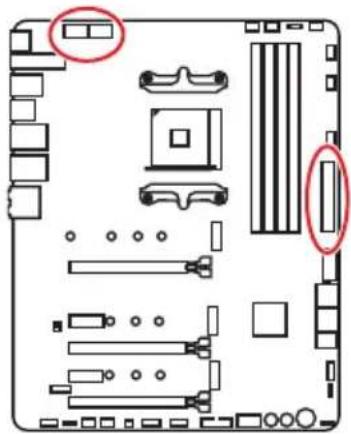

CPU_PWR1~2,ATX_PWR1:Connecteurs d'alimentation 24

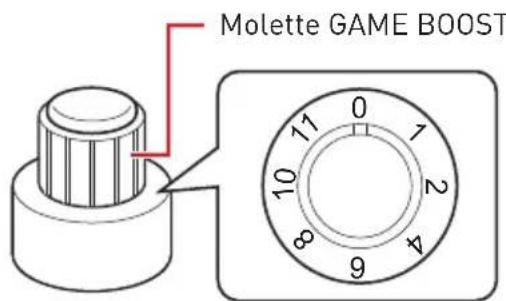

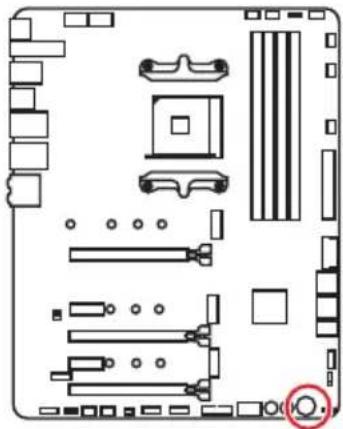

OC1:Molette GAME BOOST 25

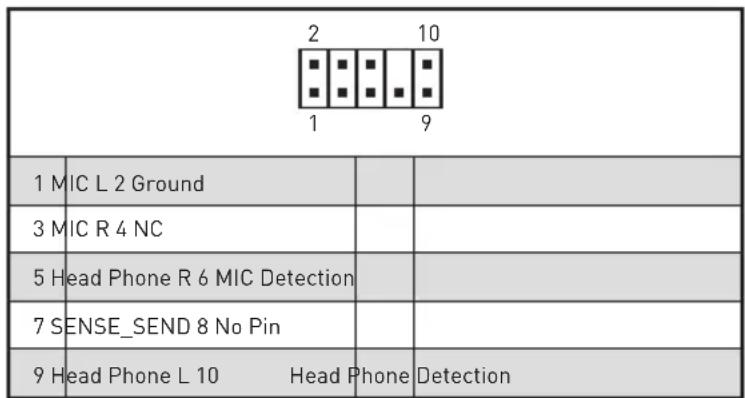

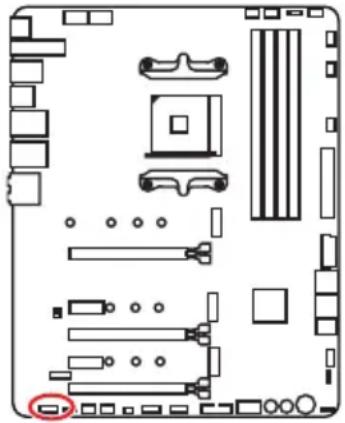

JAUD1:Connecteur audio avant. 26

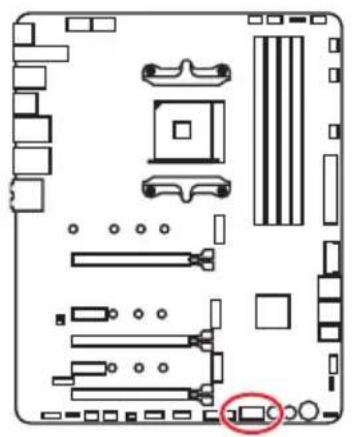

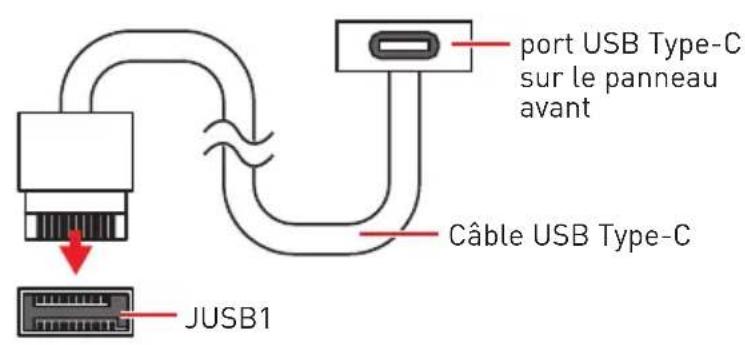

JUSB1:Connecteur USB 3.2 Gen 2 Type-C 27

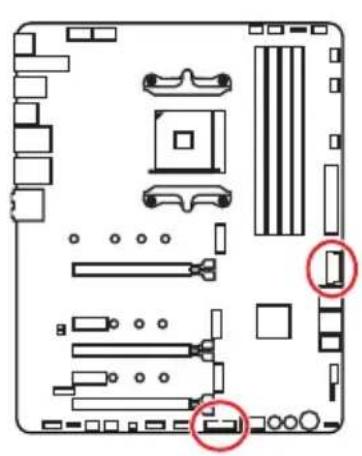

JUSB2~3: Connecteurs USB 3.2 Gen1 27

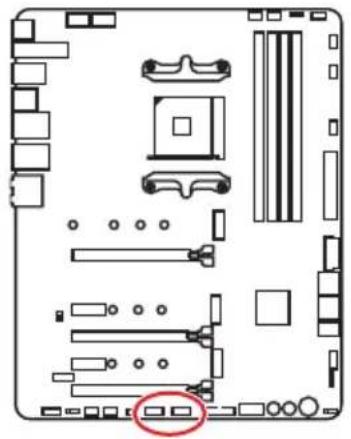

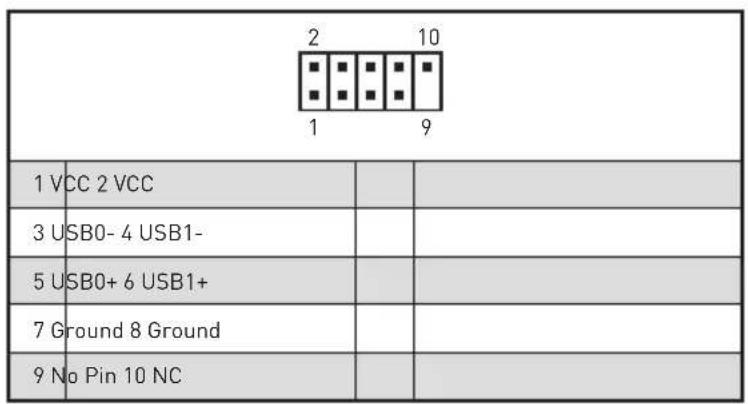

JUSB4~5: Connecteurs USB 2.0 28

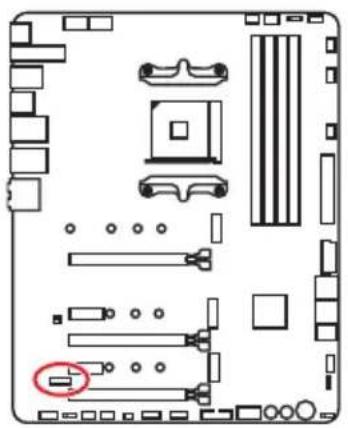

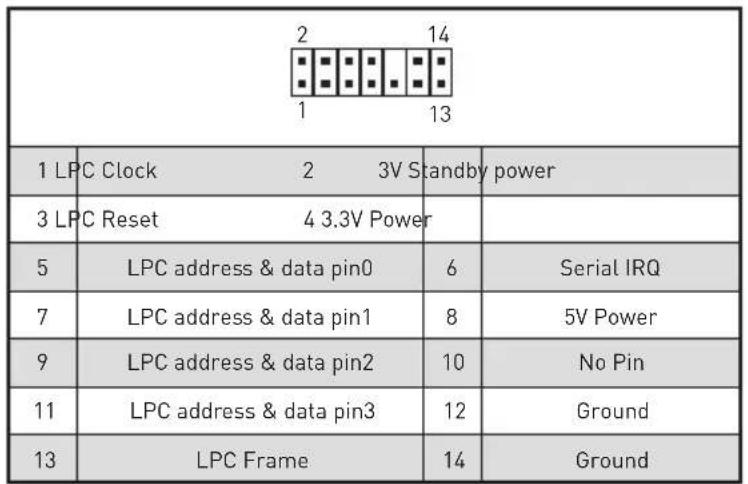

JTPM1:Connecteur de module TPM 28

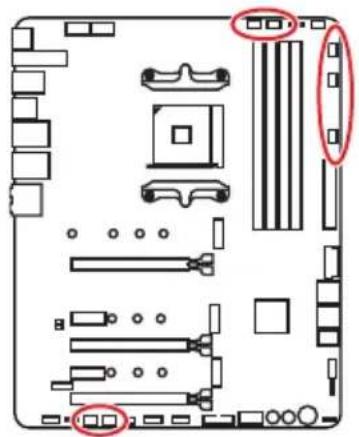

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Connecteurs pour ventilateurs.29

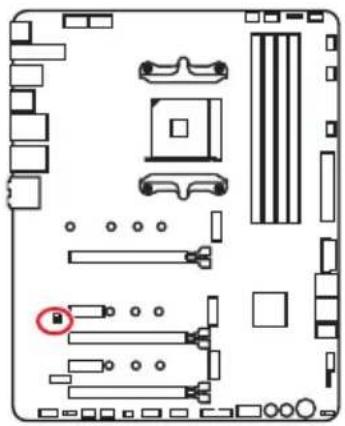

JCI1:Connecteur intrusion chassis 30

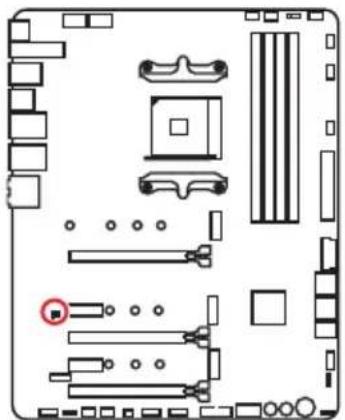

JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS) 31

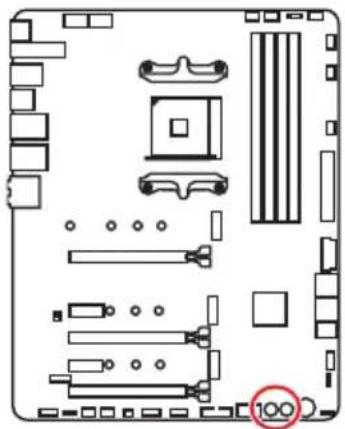

POWER1, RESET1: Boutons d'alimentation et de réinitialisation. 31

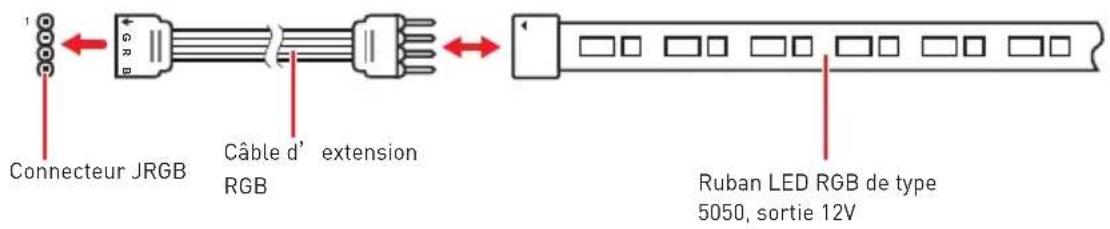

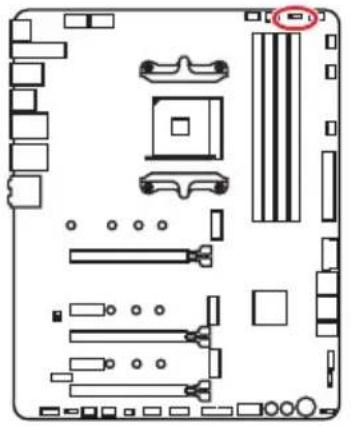

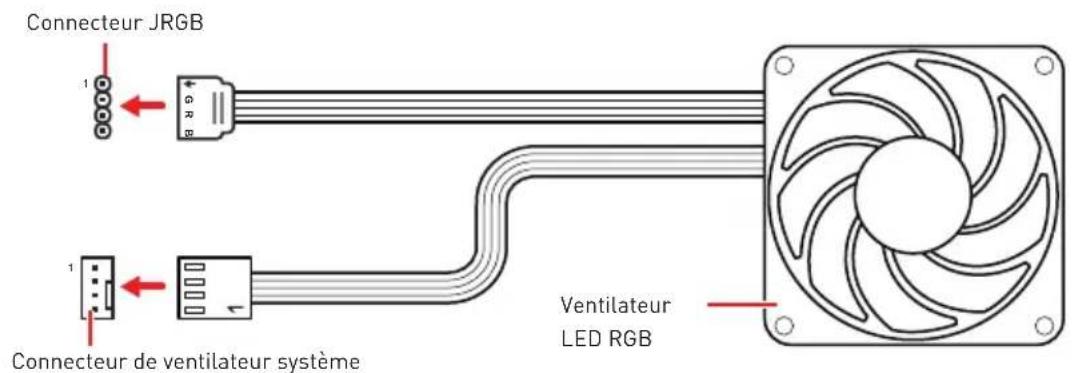

JRGB1:ConnecteurLEDRGB 32

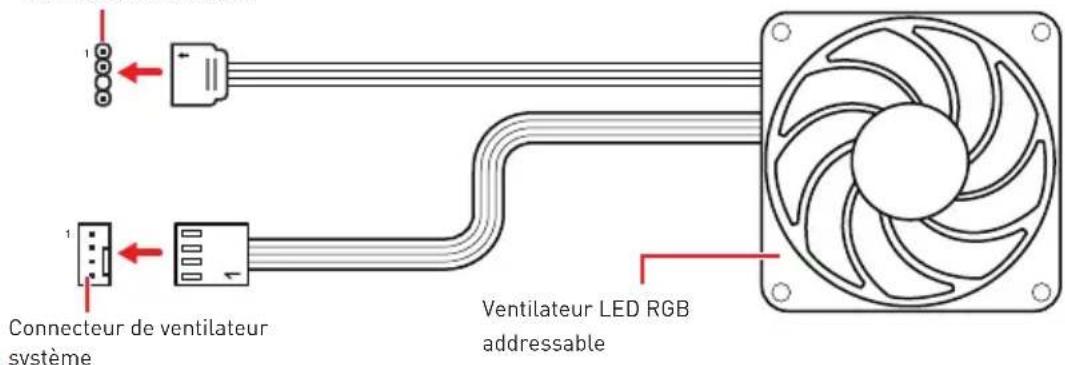

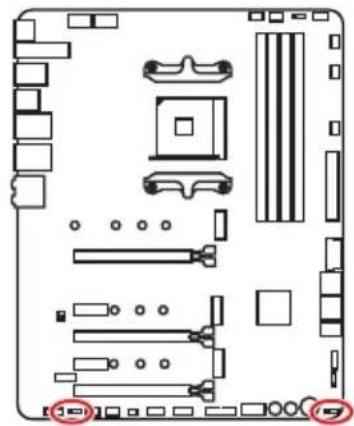

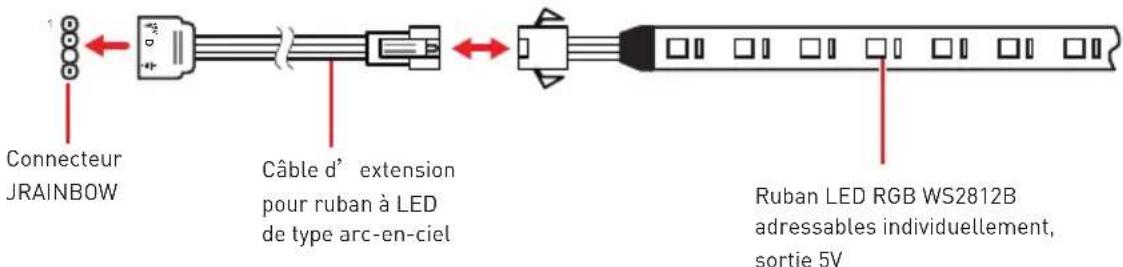

JRAINBOW1~2:ConnecteursLED RGB addressables 33

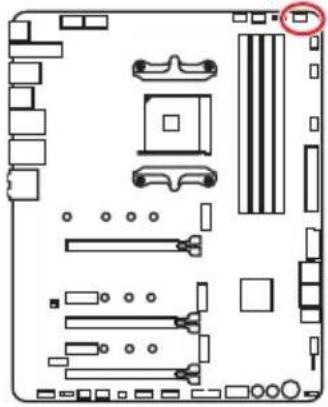

JCORSAIR1:ConnecteurCORSAIR 34

Indicateurs LED embarqués 35

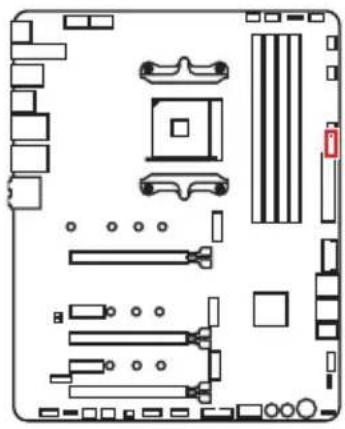

EZ Debug LED 35

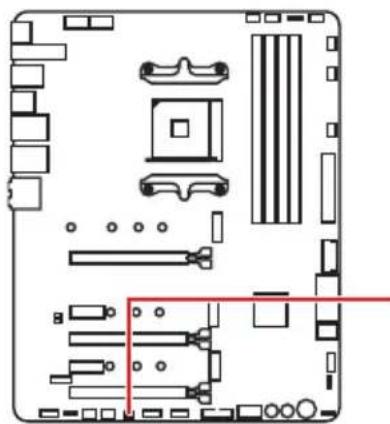

JPWRLED1: Indicateur LED de l'entrée d'alimentation 35

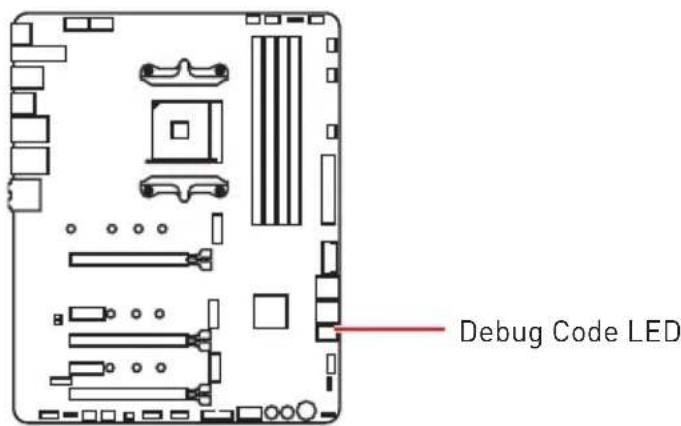

Debug Code LED 35

Tableau des caractères hexadécimaux 36

Phase de démarrage 36

Tableau de Debug Code LED 36

Installer Windows 10 41
Installer les pilotes 41
Installer les utilisaires 41

Configuration du BIOS 42

Entrer dans l'interface Setup du BIOS 42
Réinitialiser le BIOS 43
Mettre le BIOS à jour 43

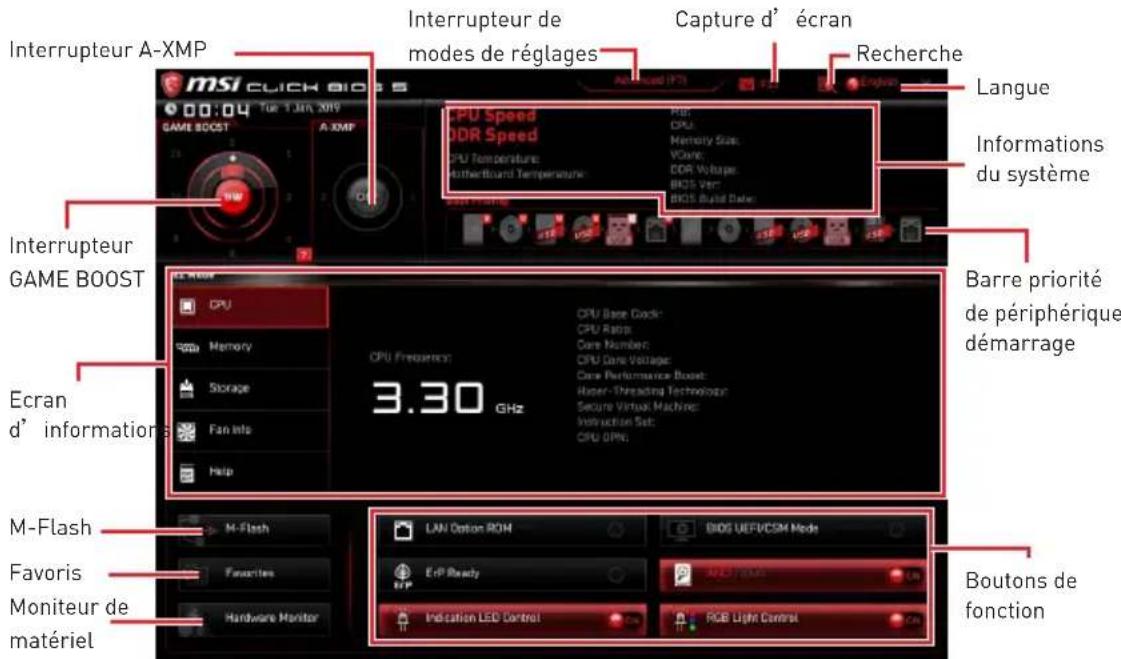

EZ Mode 45

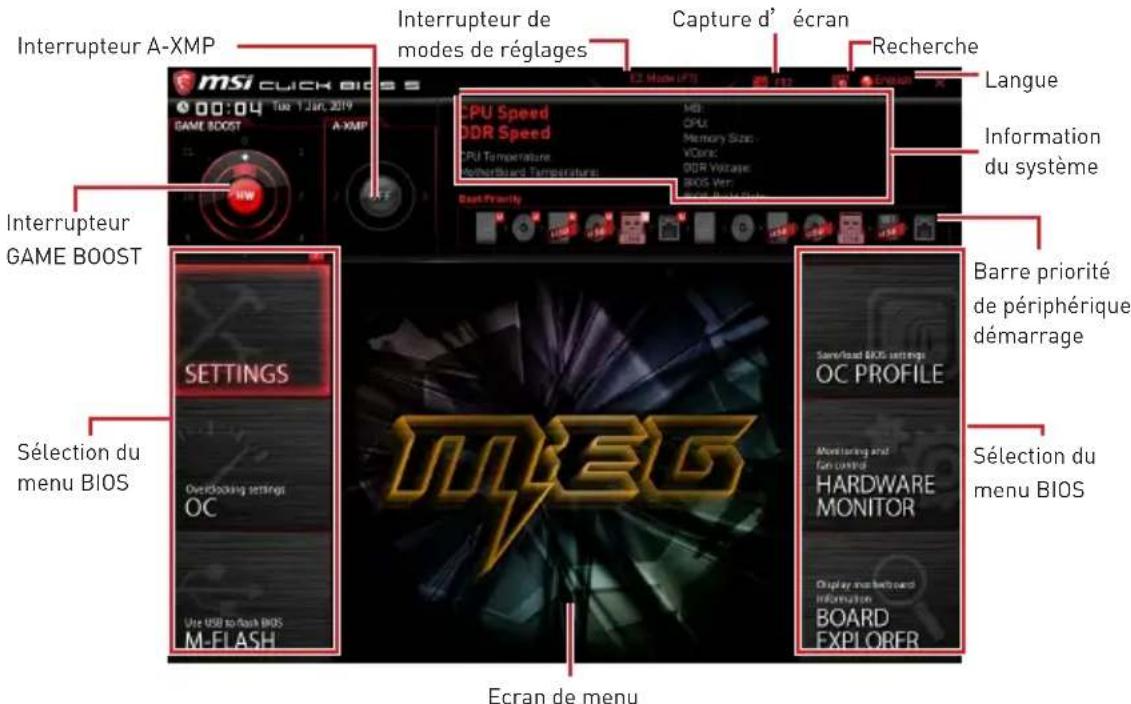

Advanced Mode (mode avancé) 47

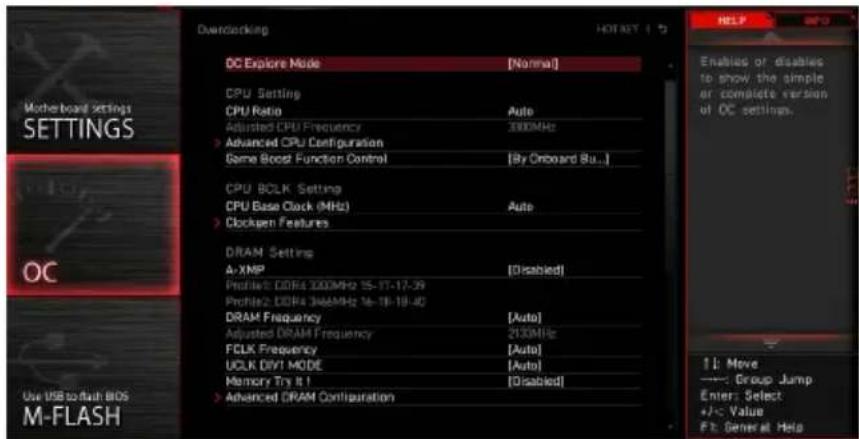

OC Menu (menu overclocking) 48

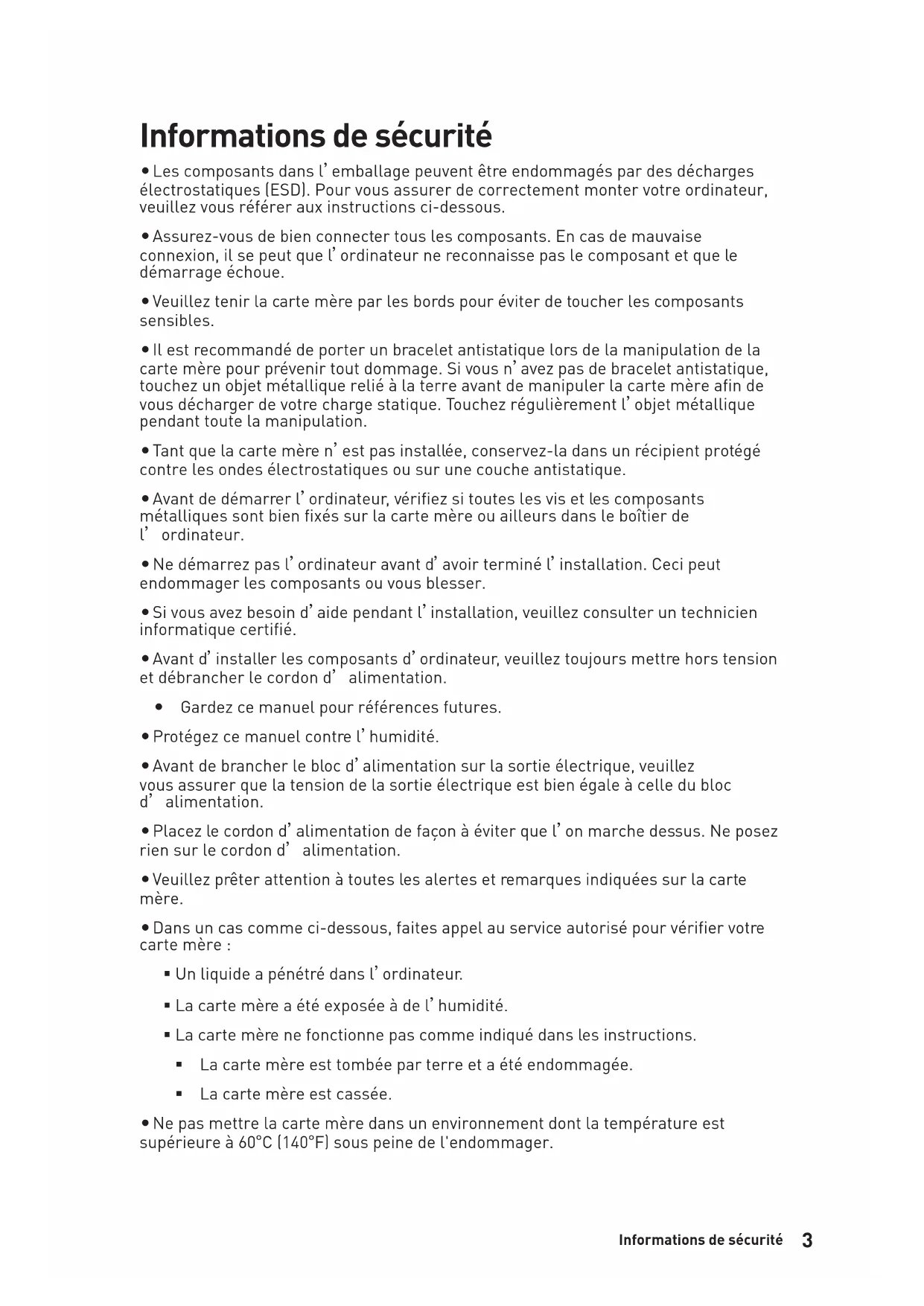

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges electrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veillez vous reférer aux instructions ci-dessous.

Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaissse pas le composant et que le démarrage échoue.

• Veuillez tenir la carte mère par les bords pour éciter de toucher les composants sensibles.

• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n’avez pas de bracelet antistatique, touchez un objet metallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l’objet metallique pendant toute la manipulation.

• Tant que la carte mère n'est pas installée, conservez-la dans un recipient protégé contre les ondes electrostatiques ou sur une couche antistatique.

• Avant de démarrer l'ordinateur, vérifie si toutes les vis et les composants metalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.

• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.

• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technician informatique certifié.

• Avant d'installer les composants d'ordinateur, veuillez toujoursmettre hors tension et débrancher le cordon d'alimentation.

• Gardez ce manuel pour références futures.

• Protégez ce manuel contre l'humidité.

• Avant de brancher le bloc d'alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d'alimentation.

• Placez le cordon d'alimentation de façon à éviter que l'on marche dessus. Ne posez rien sur le cordon d'alimentation.

• Veuillez préter attention à toutes les alertes et remarques indiquées sur la carté mère.

• Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :

• Un liquide a pénétré dans l'ordinateur.

• La carte mère a été exposée à de l'humidité.
• La carte mère ne fonctionne pas comme indiqué dans les instructions.

La carte mère est tombée par terre et a été endommagée.
La carte mère est cassée.

• Ne pasmettre la carte mère dans un environnement dont la temperature est sur supérieure à 60^ [140°F] souspeine de l'endommager.

Specifications

CPU	Socket AM4 pour processeurs AMD RyzenTM de 2ème et 3ème génération/RyzenTM avec cœurs graphiques RadeonTM Vega/AMD RyzenTM avec cœurs graphiques RadeonTM de 2ème génération
Chipset Chipset AMD	®X570
Mémoire	•4 x slots pour mémoire DDR4, support jusqu'à 128G0* • Les Processeurs AMD RyzenTM de 3ème génération supportent DDR4 1866/2133/2400/2667/2800/2933/3000/3066/3200 MHz par JEDEC, et 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400/4533/4600 MHz par A-XMP OC MODE. • Les Processeurs AMD RyzenTM de 2ème génération, AMD RyzenTM avec cœur graphique RadeonTM Vega de 1ère et 2ème génération supportent DDR4 1866/2133/2400/2667/2800/2933/3000/3066/3200 MHz par JEDEC, et 2667/2800/2933/3000/3066/3200/3466/3600 MHz par A-XMP OC MODE. • Architecture mémoire double canal • Support mémoire non-ECC UDIMM • Support mémoire ECC UDIMM (mode non-ECC) • Support mémoire un-buffered * Veuillez vous reférer au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'extension	• 2 x slots PCIe 4.0/3.0 x16 (PCI_E1, PCI_E3) • AMD RyzenTM de 3ème génération support les modes PCIe 4.0 x16/x0, x8/x8 • AMD RyzenTM de 2ème génération support les modes PCIe 3.0 x16/x0, x8/x8 • RyzenTM avec cœurs graphiques RadeonTM Vega et AMD RyzenTM avec cœurs graphiques RadeonTM de 2ème génération supportent le mode PCIe 3.0 x8* • 1 x slot PCIe 4.0/3.0 x16 (PCI_E5, Support les modes x 4 • 2 x slots PCIe 4.0/3.0 x1** * Le slot PCIe_E3 est uniquement disponible pour les prosesseurs AMD RyzenTM de 2ème et 3ème génération. ** Les slots PCIe x1 ne peuvent pas être utilisés simultanément. Le slot PCI_E2 est indisponible lorsqu'une carte PCIe est installé dans le slot PCI_E4. *** Les vitesses peuvent varier selon les composants.
Multi-GPU	• Support de la technologie NVIDIA™ 2-Way • Support de la technologie AMD CrossFire™ 3-Way

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

LAN	1 x contrôleur Intel® WGI211AT Gigabit LAN 1 x contrôleur Realtek® RTL8125 2.5 Gbps LAN
Wireless LAN & Bluetooth®	Intel® Wi-Fi 6 AX200 • Support 802.11 a/b/g/n/ac/ax, MU-MINO Rx, 2.4GHz-5GHz (160MHz) jusqu'à 2.4Gbps • Support Bluetooth® • Le module sans fil est pré-installé dans le slot M2_4(Touche-E)
Audio	Realtek® ALC1220 Codec • Audio haute définition 7.1 • Support sortie S/PDIF optique
Stockage	Chipset AMD® X570 • 4 x ports SATA 6Gb/s • 2 x slots M.2 (M2_2/ M2_3, Touche M)* • Support PCIe 4.0/ 3.0 x 4 et SATA 6Gb/s • Support des péripériques de stockage 2242/ 2260/2280 Proesseur AMD® • 1 x slot M.2 (M2_1, Touche M)* • Support PCIe 4.0 x 4 (AMD Ryzen™ de 3ème génération) • Support PCIe 3.0 x 4 (AMD Ryzen™ de 2ème génération/Ryzen™ avec coûers graphiques RadeonTM Vega/ AMD Ryzen™ avec coûers graphiques RadeonTM de 2ème génération) • Support des péripériques 2242/ 2260/2280/22110 *Les vitesses peuvent varier selon les composants
RAID	Chipset AMD® X570 • Support RAID 0, RAID 1 et RAID 10

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

USB	Chipset AMD® X570 • 3 x ports USB 3.2 Gen2 (SuperSpeed USB 10Gbps) (2 ports Type-A sur le panneau arrêté, 1 Type-C connecteur interne) • 4 x ports USB 3.2 Gen1 (SuperSpeed USB) par l'intermédiaire des connecteurs USB 3.2 Gen1 internes • 6 x ports USB 2.0 (High-speed USB) (2 portsType-A sur le panneau arrêté, 4 ports par l'intermédiaire des connecteurs USB 2.0 internes) Proesseur AMD® • 2 x ports USB 3.2 Gen2 (AMD RyzenTM de 3ème génération) ou USB 3.2 Gen1 (AMD RyzenTM de 2ème génération/RyzenTM avec coûurs graphiques RadeonTM Vega/ AMD RyzenTM avec coûurs graphiques RadeonTM de 2ème génération) [1 x Type-A & 1 x Type-C] sur le panneau arrêté • 2 x ports USB 3.2 Gen1 (SuperSpeed USB) Type-A sur le panneau arrêté
Contrôleur E/S Contrôleur NUVOTON NCT6797
Moniteur système	• Détention de la température du CPU, du système et du Chipset • Détention de la vitesse du ventilateur du CPU, du système et du Chipset • Contrôle de la vitesse du ventilateur du CPU, du système et du Chipset
Dimensions	• Format ATX • 30,5 cm x 24,4 cm [12" x 9,6"]

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs internes

• 1 x connecteur d'alimentation principal ATX 24 broches • 2 x connecteurs d'alimentation ATX 12V 8 broches • 4 x connecteurs SATA 6Gb/s • 2 x connecteurs USB 2.0 (support de 4 autres ports USB 2.0) • 2 x connecteurs USB 3.2 Gen 1 (support de 4 autres ports USB 3.2 Gen 1) • 1 x port USB 3.2 Gen 2 Type-C • 1 x connecteur de ventilateurs CPU 4 broches • 5 x connecteurs de ventilateurs système 4 broches • 1 x connecteur de ventilateurs 4 broches pour la pompe à eau • 1 x connecteur audio avant • 2 x connecteurs de panneau système • 1 x connecteur de module TPM • 1 x cavalier Clear CMOS • 1 x connecteur intrusion chaudiess

• 1 x Bouton d'alimentation • 1 x Bouton de réinitialisation • 1 x Molette Game Boost • 1 x connecteur LED RGB 4 broches • 2 x connecteurs de LED RAINBOW 3 broches • 1 x connecteur CORSAIR 3 broches • 1 x Indicateur LED de l'entrée d'alimentation 2 broches • 1 x Debug Code LED • 4 x EZ Debug LEDs

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs sur le panneau arrière	1 x Bouton Clear CMOS 1 x Bouton Flash BIOS 1 x module WiFi/ Bluetooth 1 x port combo clavier/ souris PS/2 2 x ports USB 2.0 2 x ports USB 3.2 Gen 1 2 x ports LAN(RJ45) 1 x port USB 3.2 Gen 2/ 1 Type C 1 x port USB 3.2 Gen 2/ 1 Type A 2 x ports USB 3.2 Gen 2 Type A 5 x jacks OFC audio 1 x connecteur Sortie S/PDIF optique
Fonctions BIOS	1 x flash 256 Mb UEFI AMI BIOS ACPI 6.1, SM BIOS 2.8 Multilingue
Logiciel	Pilotes DRAGON CENTER Nahimic Audio CPU-Z MSI GAMING MSI App Player (BlueStacks) Google Chrome™ ,Google Toolbar, Google Drive Norton™ Internet Security Solution
Fonctions Dragon Center	DRAGON OPTIMIZATION OC Performance Hardware Monitor True Color LAN Manager Mystic Light Live Update Référez-vous au site http:// download.msi.com/manual.mb/ DRAGONCENTER2.pdf pour plus de détails.

Suite du tableau sur la page suivante

Suite du tableau sur la page suivante

Fonctions spéciales

Audio • Audio Boost HD • Nahimic3 • Voice Boost • Network • GAMING LAN with Gaming LAN Manager • Dual LAN (2.5G+1G) • Intel WiFi • Storage • Lightning Gen 4 M.2 • Triple M.2 • Cooling • Zero Frozr Technology • Frozr Heatsink Design • Propeller Blade technology • M.2 Shield Frozr • Pump Fan • Gaming Fan Control • LED • Mystic Light Infinity • Mystic Light 3 • Mystic Light Extension (RGB) • Mystic Light Extension (RAINBOW) • Mystic Light Extension(CORSAIR) • Mystic light SYNC • EZ DEBUG LED • Protection • DDR4 Steel Armor • PCI-E Steel Armor • Pre-installed IO shielding

Fonctions spéciales

Performance • Lightning Gen 4 PCI-E Slot • Multi GPU-SLI Technology • Multi GPU-CrossFire Technology • DDR4 Boost • Core Boost • GAME Boost (8 modes) • GAME Boost • OC Engine (Clock gen) • USB with type A+C • AMD Turbo USB 3.2 Gen 2 • Front USB Type-C • Dual CPU Power • Gamer Experience • DRAGON CENTER • GAMING HOTKEY • GAMING MOUSE Control • USB SPEED UP • Total Fan control • Live Update • APP Player • BIOS • Click BIOS 5 • Flash BIOS Button

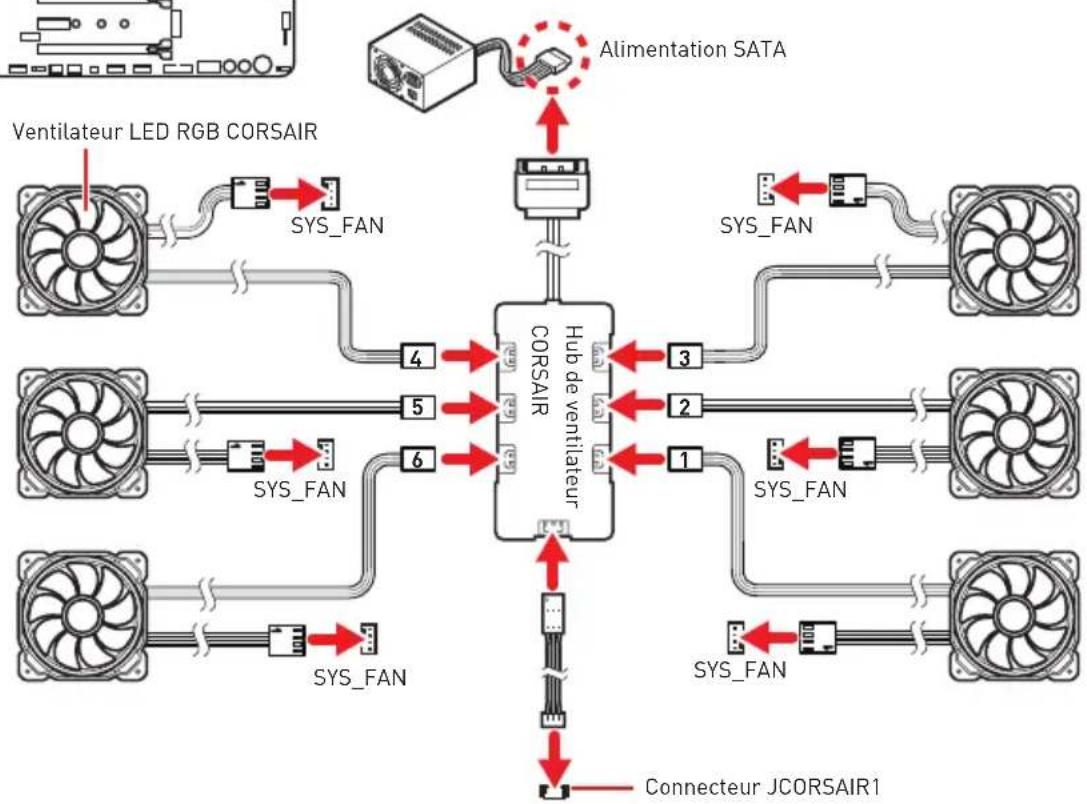

Spécifications du connecteur JCORSAIR1

Produits CORSAIR à LED RGB supporté	Connexion maximale
Ruban LED RGB Lighting Node PRO	20* * Il est recommendé de régler la luminosité sur 20% lorsque vous utilisez plus de 8 rubans LED.
Ventilateur RGB HD120 6
Ventilateur RGB SP120 6
Ventilateur RGB LL120 6

Contenu

Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit containir :

Carte mère MEG X570	ACE
Câble	Câble SATA 6Gb/s 4
	Câble d’ extension Y 1 à 2 LED RGB 80cm 1
	Câble d’ extension LED RGB CORSAIR 50cm 1
	Câble d’ extension LED RGB RAINBOW 80cm 1
Accessoires	Set d’ antenna 1
	La vis 8.5H M.2 3
	Insigne pour châssis 1
	Labels de Câble SATA	1
	Carte d’ enregistrement de produit	1
DVD d’ application	DVD de pilotes	1
Documentation	Manual d’ utilisation	1
	Guide d’ installation rapide	1

Important

Veuillez contacter vous revendeur si un des éléments ci-dessus est endommagé ou manquant.

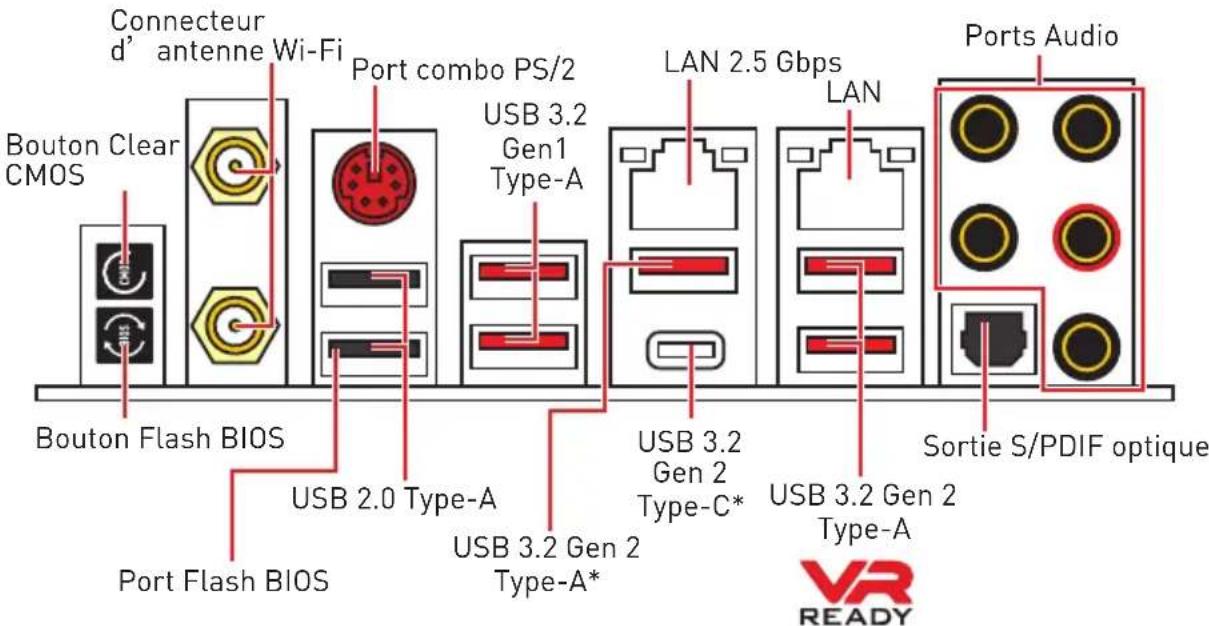

Panneau arrêté Entrée/ Sortie

*USB 3.2 Gen2 (Gen AMD Ryzen™ de 3ème génération) ou USB 3.2 Gen1 (AMD Ryzen™ de 2ème génération/Ryzen™ avec coeurs graphiques Radeon™ Vega/AMD Ryzen™ avec coeurs graphiques Radeon™ de 2ème génération)

• Bouton Clear CMOS - Eteingnez votre ordinateur. Appuyez sur le bouton CMOS pendant environ 5-10 secondes pour remettre le BIOS aux valeurs par défaut.
• Port/ Bouton Flash BIOS - Veuillez vous reférer à la page 44 pour la mise à jour du BIOS avec Bouton Flash BIOS.

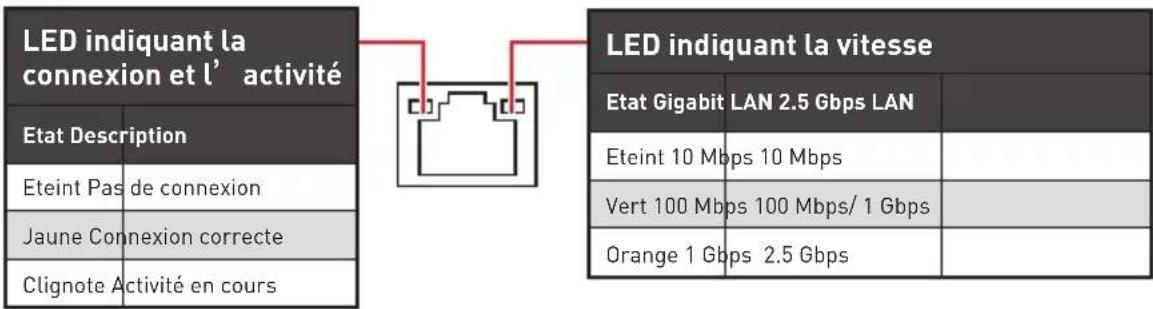

Tableau explicatif de l' état de la LED du port LAN

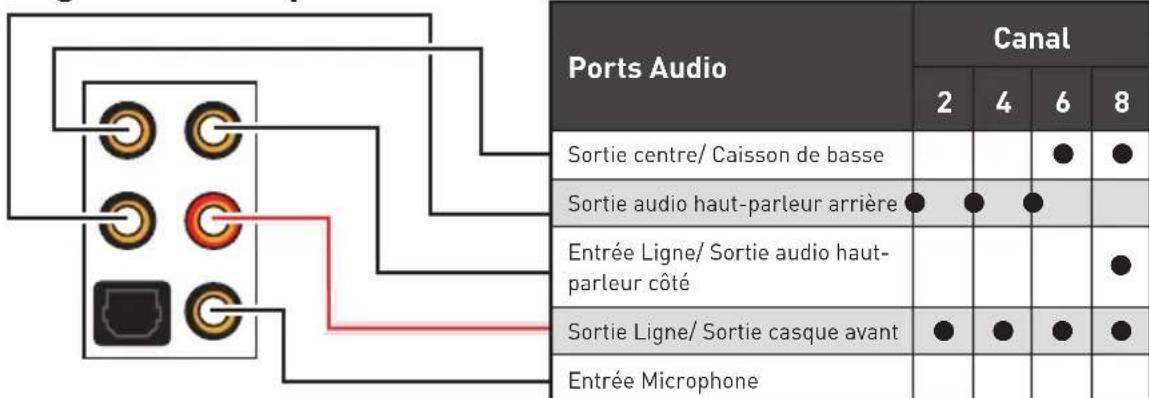

Configuration des ports audio

: connecté, Espace : vide

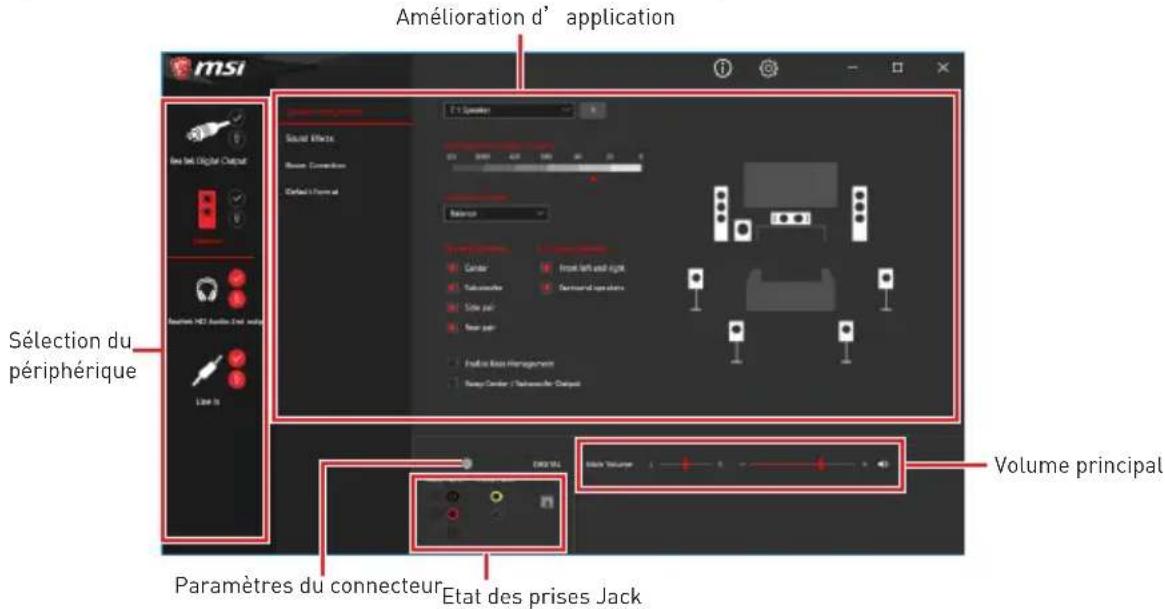

Realtek Audio Console

Après l'installation de Realtek Audio Console, vous pouvez l'utiliser pour modifier les paramétres du son afin d'obtenir une meilleure expérience sonore.

• Sélection du périphérique - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres. Le symbole de coche indique le périphérique selectionné par défaut.
• Amélioration d'application - les diverses options vous fournissant un guide complet des effets acoustiques proposés pour les périphériques de sortie et d'entrée.
  Volume principal - contrôle le volume ou équilibre le son gauche/ droite des haut-parleurs branchés sur le panneau avant ou derrière en ajustant la barre de volume.
• Etat des prises Jack - presente tous les périhériques de diffusion et de capture connectés à votre ordinateur.
• Paramètres du connecteur - configure les paramètres de connexion.

Dialogue popup automatique

Lorsqu' un périphérique est branché sur une prise audio, une fenêtre de dialogue apparaîtet vous demande deCHOISIR le périphérique connecté que vous souhaitez utiliser.

Chaque jack est reglé avec ses paramètres par défaut comme indiqué sur la page suivante.

Les photos ci-dessus ne sont données qu'a titre de reference et peuvent varier selon le produit que vous achetez.

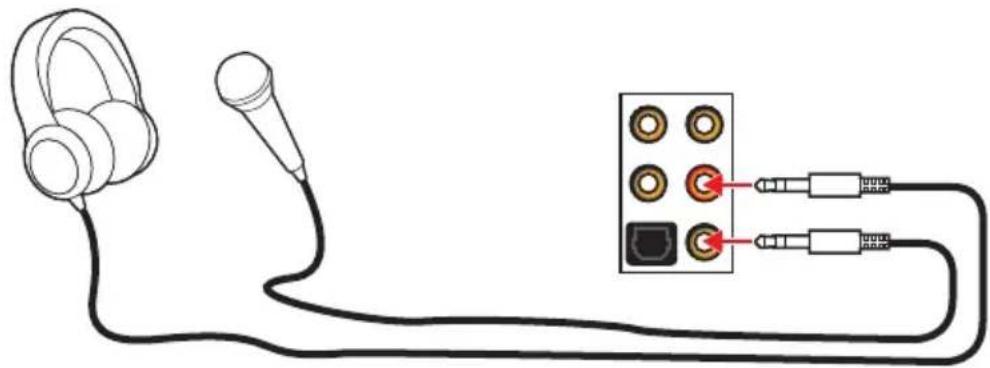

Illustration de l'utilisation des ports audio dédiés au casque et au microphone

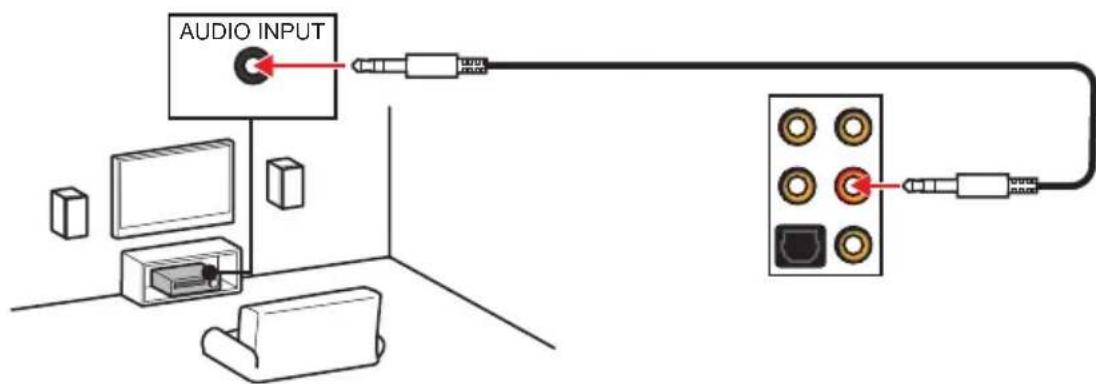

Illustration de l'utilisation du port audio dédié aux haut-parleurs

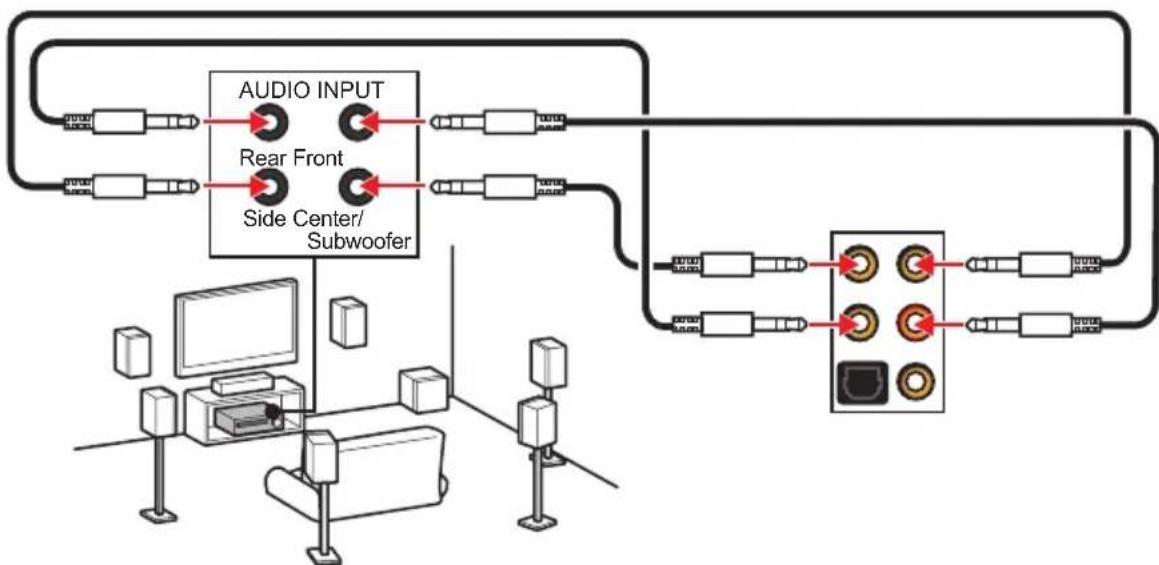

Illustration de l'utilisation des ports audio dédiés aux haut-parleurs 7.1

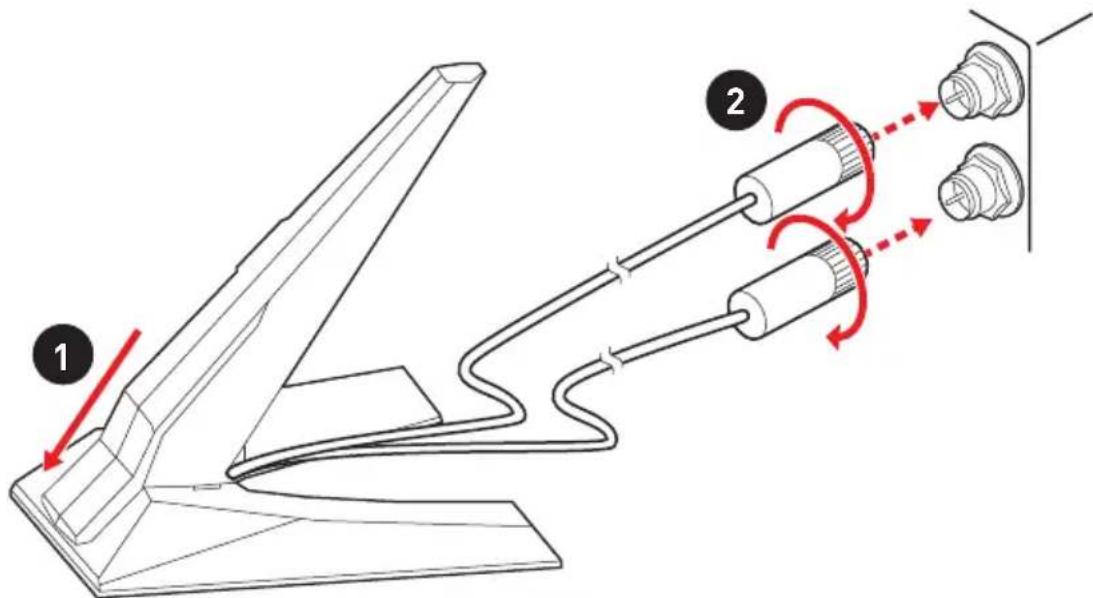

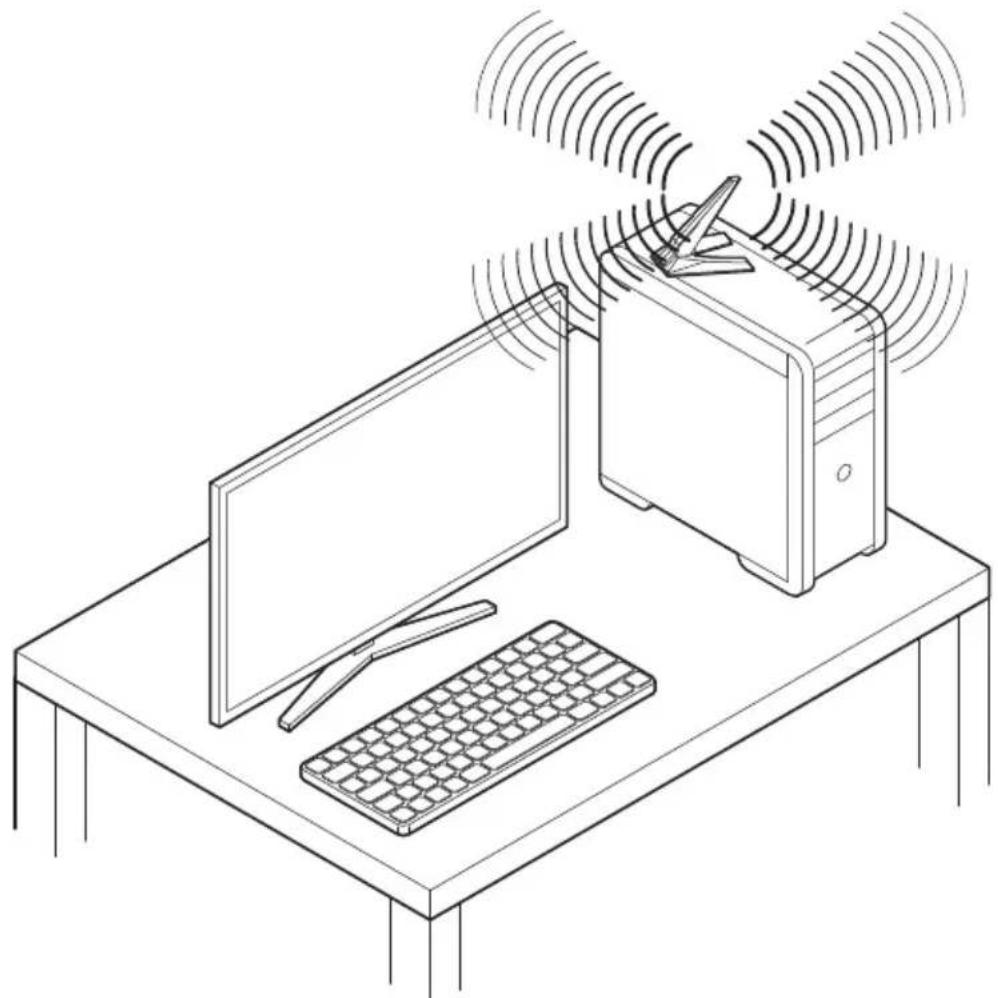

Installation des antennes

1. Combiner l'antenne avec la base.
2. Vissez fermement les antennes aux connecteurs d'antenna Wi-Fi comme indiqué ci-dessous.

1. Placez les antennes le plus haut possible.

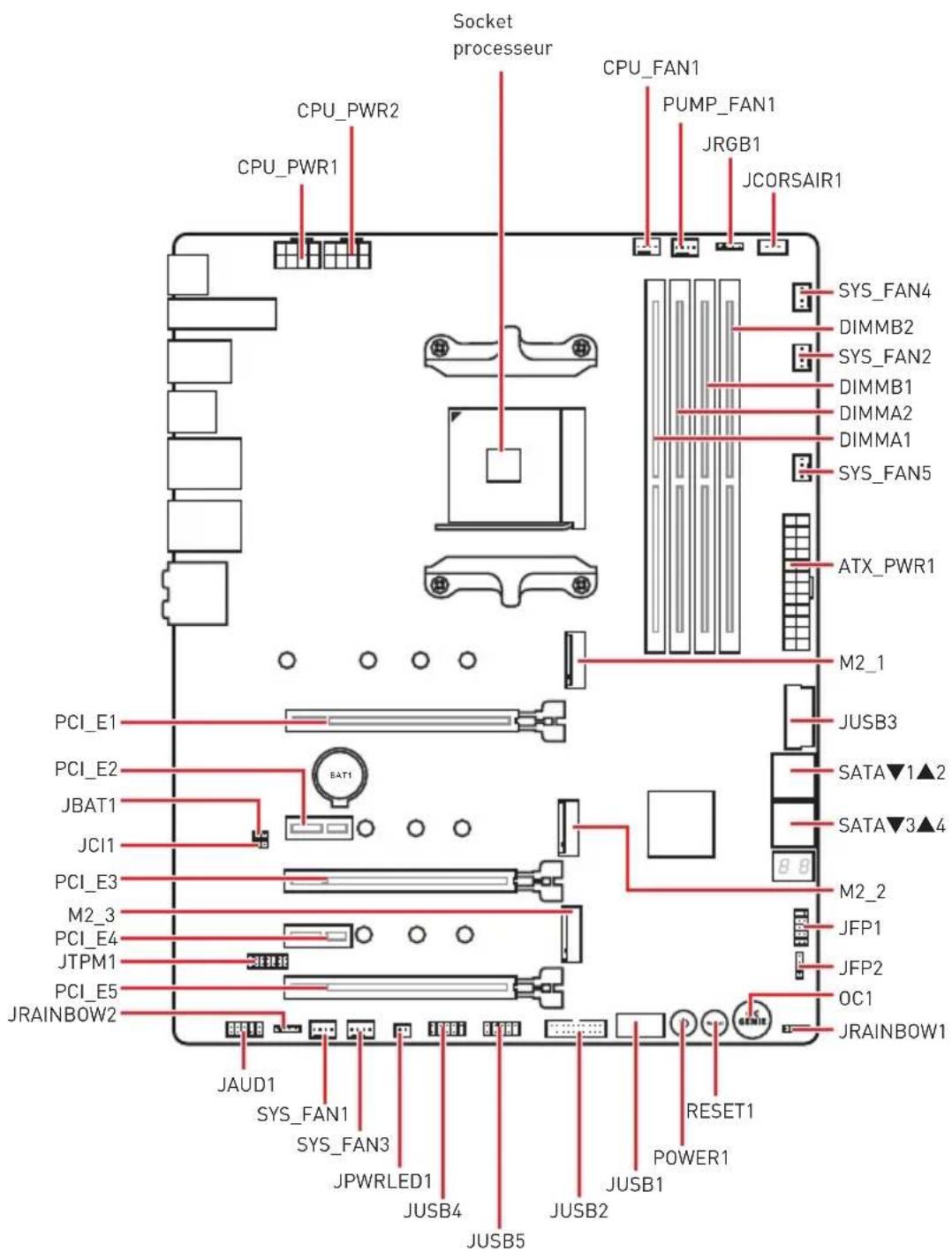

Vue d’ensemble des composants

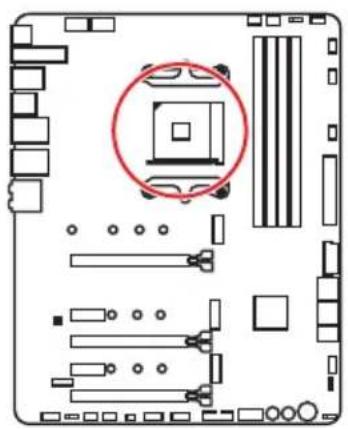

Socket processeur

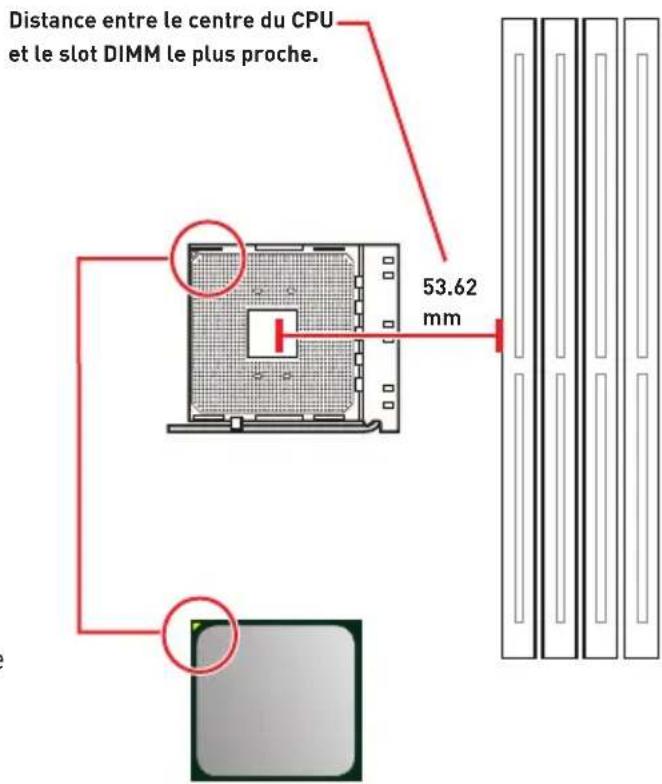

Présentation du socket AM4

Sur le socket AM4, vous remarquerez un triangle jaune servant d'indicateur pour placer le processeur dans la bonne position sur la carte mère. Le triangle jaune correspond à la broche 1 du processeur.

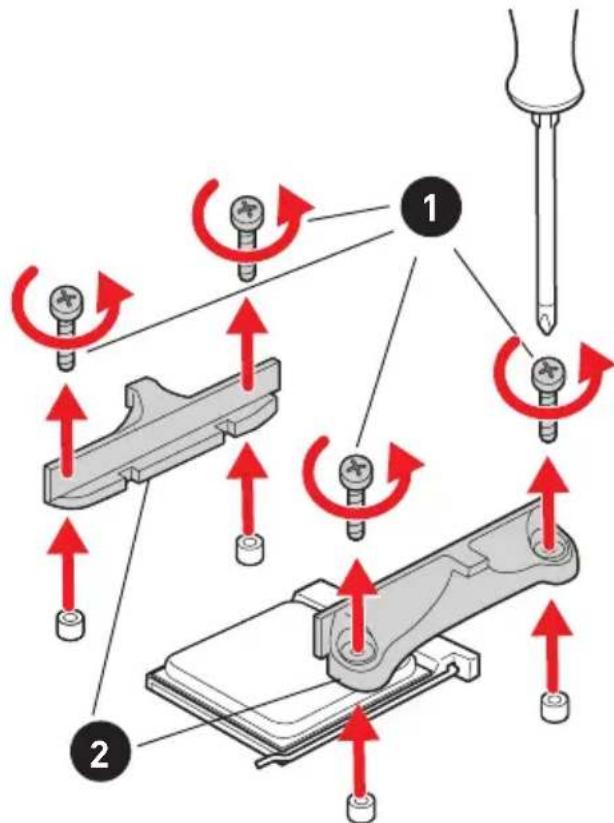

Important

borsque vous changez le processeur, il se peut que la configuration du système soit effacée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de l'architecture du processeur AM4.

Avant d'installer ou de-retirer le processeur du socket, veillez à tousjours débrancher le cable d'alimentation de la prise électrique.

bors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protégger le processeur contre la surchauffe et maintainir la stabilité du système.

Assurez-vous de l'étanchéité entre le ventilateur et le processeur avant de démarrer la méthode.

ba surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d' améliorer la dissipation de la chaleur.

Si vous avez achetez un proceseur independament du ventilateur, veuillez vous reférer à la documentation dans le paquet du ventilateur pour plus d'informations concernant l'installation.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Prenez note que l'utilisation au-delà des specifications du constructeur n'est pas recommandée. MSI ne garantit pas les dommages et risques causés par les utilisations non prévues dans les specifications du produit.

Slots DIMM

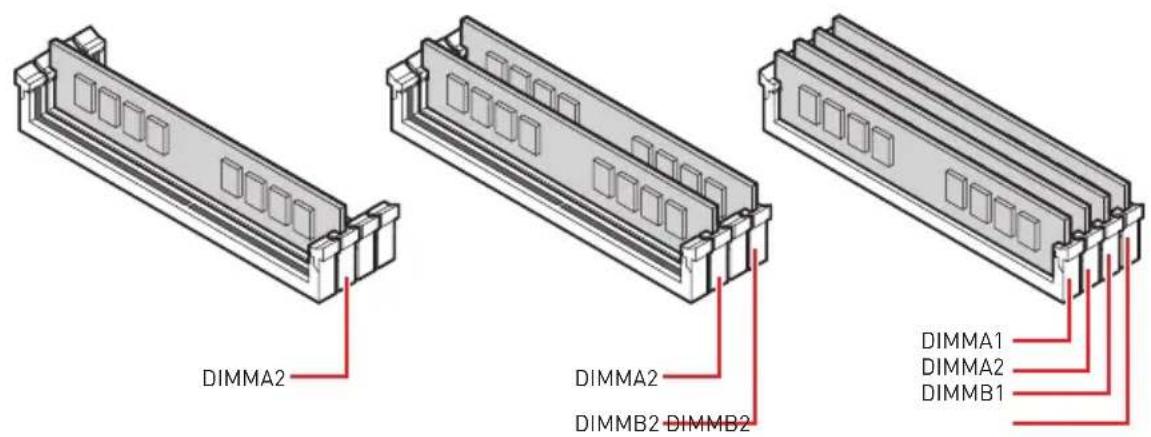

Installation recommendée de module mémoire

Important

Veillez à toujours insérer un module de mémoire dans l'emplacement DIMMA2 en premier.

Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevé que celle installée.

Basé sur les spécifications du processeur Intel, une tension d'une barrette mémoire en dessous de 1.35V est conseillée pour protégger le processeur.

Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'overclocking car la fréquence d'opération de mémoire dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et désissesz la fonction DRAM Frequency pour régler la fréquence de mémoire si vous pouze faire fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevé.

I est recommandé d'utiliser un système de refroidissement qui sera capable de refroidir toutes les barrettes mémoire et d'offrir de bonnes performances lors d'un overclocking.

La stabilité et la compatibilité du module de mémoire lors de l'overclocking dépendent du processeur et des péripériques installés.

Du fait des limites officiels des specifications du contrôleur CPU/ mémoire AM4, les modules de mémoire peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée en mode défaut. Veuillez vous reférer au site www.msi.com pour plus d'informations sur la mémoire compatible.

PCI_E1~5:Slots d'extension PCIe

Slots	AMD Ryzen™ de 3ème génération	AMD Ryzen™ de 2ème génération	Ryzen™ avec cœurs graphiques Radeon™ Vega et AMD Ryzen™ avec cœurs graphiques Radeon™ de 2ème génération
PCI_E1	PCIe 4.0 x 16	PCIe 3.0 x 16	PCIe 3.0 x 8
PCI_E2	PCIe 4.0 x 1	PCIe 3.0 x 1	PCIe 3.0 x 1
PCI_E3	PCIe 4.0 x 8	PCIe 3.0 x 8	Indisponible
PCI_E4	PCIe 4.0 x 1	PCIe 3.0 x 1	PCIe 3.0 x 1
PCI_E5	PCIe 4.0 x 4	PCIe 3.0 x 4	PCIe 3.0 x 4

Important

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot.
Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommendons d'utiliser le slot PCI_E1 pour profiter de performances optimes.
Veillez à toujoursmettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension.Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.
Les slots PCIe x1 ne peuvent pas etre utiliser ses simultanement. Le slot PCI_E2 est indisponible lorsqu’ une carte PCIe est installee dans le slot PCI_E4.

Tableau de la bande passante du PCIe

Referez-vous au tableau ci-dessous pour installer les péripériques PCIe

Pour AMD Ryzen™ de 3ème génération

Slot Unique 2-Way 3-Way*
PCI_E1 (CPU)	@4.0 x 16 @4.0 x 8 @4.0 x 8
PCI_E2 (PCH)	4.0 x 1 - 4.0 x 1 - 4.0 x 1 -
PCI_E3 (CPU)	-		@4.0 x 8 @4.0 x 8
PCI_E4 (PCH)	-	4.0 x 1	-	4.0 x 1	-	4.0 x 1
PCI_E5 (PCH)	4.0 x 4		4.0 x 4		@4.0 x 4

(—: indisponible, @ : carte graphique, , : CrossFire uniquement)

Pour AMD RyzenTM de 2ème génération

Slot Unique 2-Way 3-Way*
PCI_E1 (CPU)	@3.0 x 16 @3.0 x 8 @3.0 x 8
PCI_E2 (PCH)	3.0 x 1 - 3.0 x1 - 3.0 x 1 -
PCI_E3 (CPU)	- @3.0 x 8 @3.0 x 8
PCI_E4 (PCH)	- 3.0 x 1 - 3.0 x 1 -			3.0 x 1
PCI_E5 (PCH)	3.0 x 4 3.0 x 4			@3.0 x 4

(—: indisponible, @: carte graphique, *: CrossFire uniquement)

Pour Ryzen™ avec coeurs graphiques Radeon™ Vega et AMD Ryzen™ avec coeurs graphiques Radeon™ de 2ème génération

Slot	Unique		2-Way*
PCI_E1 (CPU)	@3.0 x 8		@3.0 x 8
PCI_E2 (PCH)	3.0 x 1	—	3.0 x 1	—
PCI_E3 (CPU)	—		—
PCI_E4 (PCH)	—	3.0 x 1	—	3.0 x 1
PCI_E5 (PCH)	3.0 x 4	@3.0 x 4

(—: indisponible, @: carte graphique, *: CrossFire uniquement)

M2_1~3: Slots M.2 (Touche M)

Le tableau suivant décrit la relation entre les slots M.2 et la bande passante du slot PCIe des processeurs.

Slots	AMD Ryzen™ de 3ème génération	AMD Ryzen™ de 2ème génération	Ryzen™ avec cœurs graphiques Radeonon™ Vega et AMD Ryzen™ avec cœurs graphiques Radeonon™ de 2ème génération
M2_1 PCIe 4.0 x 4 PCIe 3.0 x 4	PCIe 3.0 x 4
M2_2 PCIe 4.0 x 4 PCIe 3.0 x 4	PCIe 3.0 x 4
M2_3 PCIe 4.0 x 4 PCIe 3.0 x 4	PCIe 3.0 x 4

Installation du module M.2

1. Desserrez la vis de la plaque M.2 SHIELD FROZR.
2. Soulevez la plaque M.2 SHIELD FROZR et-retirer le film de protection du pad thermique.

1. Déplacez et fixez l'entretoise M.2 à la position appropriée pour le support de votre SSD M.2. Veuillez vous assurer qu'il n'y a pas d'entretoise M.2 sous le SSD M.2 pour éviter de l' endommager.

1. Insérez vous SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Si le SSD M.2 est plus court que la plaque M.2 SHIELD FROZR, veuilles fixer le SSD M.2 avec une vis 8.5H M.2. Si le SSD M.2 est de la même longueur que la plaque M.2 SHIELD FROZR, veuilles ignorer cette étape.

1. Insérez la plaque M.2 SHIELD FROZR dans la rainure prévue à cette effet.
2. Rabaissez la plaque M.2 SHIELD FROZR vers le bas.
3. Fixez la plaque M.2 SHIELD FROZR sur l'entretoise.

SATA1~4: Connecteurs SATA 6Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut etre relié à un apparéil SATA.

Important

Veuillez ne pas plier les cables SATA à 90^ car cela pourrait entraîner une perte de données pendant la transmission.

les cables SATA disposent de prises identiques sur chaque cote. Neanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1, JFP2: Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

CPU_PWR1~2,ATX_PWR1:Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

CPU_PWR1~2
1 Ground 5	+12V
2 Ground 6	+12V
3 Ground 7	+12V
4 Ground 8	+12V

12 24 ATX_PWR1 1 13	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5V SB 21		+5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

Important

Veuillez vous assurer que tous les câbles d'alimentation sont branchés aux connecteurs ajustats afin garantir une opération stable de la carte mère.

OC1: Molette GAME BOOST

Cette molette de réglage vous permet de désirer manuellement le niveau d'overclocking du processeur allant de 0 (par défaut) à 11 (extreme). La tension et la fréquence du processeur seront automatiquement ajustées après le démarrage de l'ordinateur. Cette fonction est uniquement disponible si le processeur installé supporte cette fonction.

Utiliser la molette de réglage GAME BOOST

Pour utiliser la molette de réglage GAME BOOST, suivez les étapes ci-dessous :

1. Mettez la molette GAME BOOST en mode Hardware (contrôle au niveau matériel) par l'intermédiaire des paramétres du BIOS.
2. Eteignez l' ordinateur.
3. Tournez la molette GAME BOOST etCHOisissez le niveau d'overclocking que vous désirez.

Niveau	Fréquence du CPU (GHz)
	Ryzen 7 Ryzen 5
	2700X 2700 2600X 2600 2400G 2200G
0	3.7	3.2	3.6	3.4	3.6	3.2
1	4.1	3.6	4	3.8	3.8	3.6
2	4.15	3.65	4.05	3.85	3.85	3.65
4	4.2	3.7	4.1	3.9	3.9	3.7
6	4.25	3.75	4.15	3.95	3.95	3.75
8	4.3	3.8	4.2	4	4	3.8
10	4.35	3.85	4.25	4.05	4.05	3.85
11	4.4	3.9	4.3	4.1	4.1	3.9

1. Allumez l'ordinateur. GAME BOOST overclockera automatiquement le processeur selon le niveau que vous avez choisi.

Pour désactiver GAME BOOST:

1. Mettez la molette GAME BOOST en mode Hardware par l'intermédiaire des paramétres du BIOS.
2. Eteignez l' ordinateur.
3. Tournez la molette GAME BOOST au niveau 0 puis allumez l'ordinateur. Les paramètres de configuration seront alors remis aux valeurs normales.

! Important

Vous pouze aussi contrcler la fonction GAME BOOST par l'intermediaire du Setup du BIOS ou avec le logiciel MSI DRAGON CENTER.

Pour optimiser les performances et améliorer la stabilité du système, veuillez ne pas modifier les réglages du menu OC du BIOS quand vous activez la fonction GAME BOOST.
La réussite de l'overclocking dépend des composants de votre ordinateur.
Nous ne garantissons pas le niveau d'overclocking offert par GAME BOOST ni les dommages et risques causés par l'overclocking.
les composants MSI sont commandés pour une(Meilleure compatibilite avec la fonction GAME BOOST.

JAUD1: Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

JUSB1: Connecteur USB 3.2 Gen 2 Type-C

Ce connecteur vous permet de relier un port USB 3.2 Gen 2 Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a eté concu pour offrir une excellente robustesse. Quand vous connectez le cable, assurez-vous de le brancher dans le bon sens.

JUSB2~3: Connecteurs USB 3.2 Gen1

Ces connecteurs vous permettent de relier un port USB 3.2 Gen1 sur le panneau avant.

10 JUSB3 1 20		1 JUSB2 10 20 11
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13		Ground
4	Ground	14	USB3_TX_C_DP
5	USB3_TX_C_DN	15	USB3_TX_C_DN
6	USB3_TX_C_DP	16	Ground
7	Ground	17	USB3_RX_DP
8	USB2.0-	18	USB3_RX_DN
9	USB2.0+	19	Power
10	NC	20	No Pin

! Important

Notez que les câbles d'alimentation et de terre doivent être branchés correctement afin d'éviter d'endommager la carte.

JUSB4~5: Connecteurs USB 2.0

Ces connecteurs vous permettent de relier un port USB 2.0 sur le panneau avant.

! Important

Notez que les broches VCC et Terre doivent être branchées correctement afin d'eviter tout dommage sur la carte mère.

Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veillez installer l'utilitaire MSF Dragon Center.

JTPM1: Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous reférer au manuel du module TPM pour plus d'informations.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en modifient la tension. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le connecteur de ventilateur en mode PWM ou mode DC.

Connecteurs pour ventilateurs en mode PWM par défaut

CPU_FAN1/PUMP_FAN1

Connecteurs pour ventilateurs en mode DC par défaut

SYS_FAN1&3

SYS_FAN2,4&5

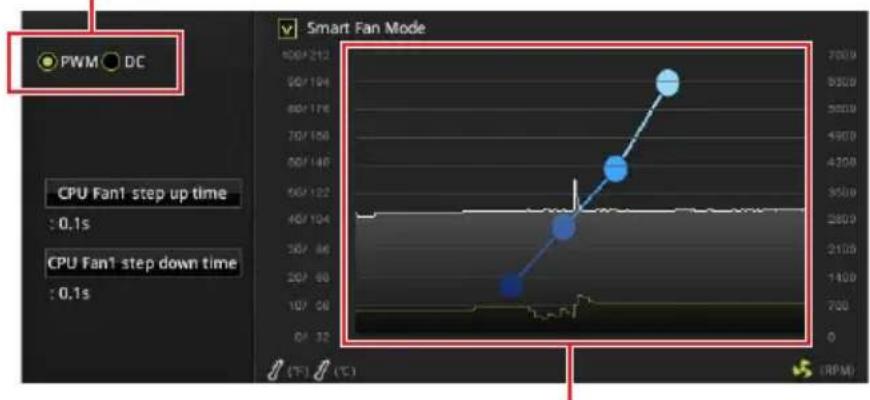

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des ventilateurs dans le BIOS > HARDWARE MONITOR.

Choisissez le mode PWM ou le mode DC

Il y a des points de gradient de la vitesse du ventilateur qui vous permet d'ajuster la vitesse de ventilateur par rapport à la température du processeur.

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches des connecteurs de ventilateur

Définition des broches en mode PWM
1 G	round 2 +12V
3 S	sense 4 Speed Control Signal

Définition des broches en mode DC

1 Gound 2 Voltage Control

3 Sense 4 NC

JCI1: Connecteur intrusion chassin

Ce connecteur est relié à un cable d'interrupteur intrusion chassin.

Utilisation du détecteur d'intrusion chaudiess

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion chassin situe sur le boitier du PC.
2. Fermez le couvercle du boitier.
3. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion chassis).
4. Reglez Chassis Intrusion (intrusion chassis) sur Enabled (Actévé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour désir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous receivez un message d'alerte à l'écran.

Réinitialisation de l'alerte intrusion chaudiess

1. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion chassis).
2. Mettez Chassis Intrusion (Intrusion chassis) en Reset (Remetre).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour désir Yes (Oui).

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à nettoyer la mémoire CMOS.

Réinitialiser le BIOS aux valeurs par défaut

1. Eteignez l'ordinateur et debranchez le cable d'alimentation de la prise electrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le cable d'alimentation à votre ordinateur et allumez-le.

POWER1, RESET1: Boutons d'alimentation et de réinitialisation

Les boutons d'alimentation et de réinitialisation vous permettent d'allumer ou de redémarrer l'ordinateur.

Bouton d' alimentation
Bouton de réinitialisation

JRGB1:ConnecteurLEDRGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12V.

Connexion du ruban LED RGB

Connexion du ventilateur LED RGB

! Important

Le connecteur JRGB supporte des rubans LED RGB (12V/G/R/B) de type 5050 d'une longueur de 2 metres maximum avec une puissance nominale maximale de 3A (12V).

Avant d'installer ou de retirer le ruban LED RGB, veillez à tousjours eteindre l'alimentation et a debrancher le cable d'alimentation de la prise electrique.

Veuiliez utilise un logiciel Msl dédié pour contrôler le ruban d'extension LED.

JRAINBOW1~2 : Connecteurs LED RGB addressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressables individuellement 5V.

Connexion du ruban LED RGB addressable

Connexion du ventilateur LED RGB addressable

Connecteur JRAINBOW

Attention

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JRAINBOW fournissant des tensions différentes. La connexion d'un ruban LED 5V au connecteur JRGB peut endommager le ruban.

Important

Le connecteur JRAINBOW supporte jusqu' à des rubans 75 LEDs WS2812B adressables individuellement (5V/Data/Ground) avec une puissance nominale maximale de 3A (5V). Dans le cas d'une luminosité de 20% , le connecteur supporte jusqu' à 200 LED.

Avant d'installer ou de-retirer le ruban LED, veillez à tousjours eteindre l'alimentation et a debrancher le cable d'alimentation de la prise electrique.

Veuiliez utilise un logiciel MSI dédié pour contrôler le ruban d'extension LED.

JCORSAIR1:ConnecteurCORSAIR

Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting PRO adressables individuellement 5V ou un ventilateur RGB de marque Corsair via un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque CORSAIR avec un logiciel MSI dédié.

Connexion du ventilateur LED RGB de marque CORSAIR

Connexion du CORSAIR Lighting Node PRO

Connecteur JCORSAIR1

Important

Veuillage connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6 . Tout ventilateur qui n'est pas connecté en série interrompra la communication et la fonction de rétroéclairage LED RGB ne fonctionnera pas.

Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés peut varier selon le modele. Veuillez vous reférer aux specifications de la carte mère.

Le ventilateur LED RGB de marque Corsair et CORSAIR Lighting Node PRO ne peuvent pas etre utilisés en meme temps.

Indicateurs LED embarqués

EZ Debug LED

Ces LEDs indiquent l' état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
□ DRAM -indique que la mémoire DRAM n' est pas détectée ou que son initialisation a échoué.
VGA - indique que le GPU n'est pas detecté ou que son initialisation a échoué.
- BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets de lumière des indicateurs LED.

JPWRLED1 - Indicateur LED de l'entrée d'alimentation

Debug Code LED

La Debug Code LED affiche les codes de progression et d'erreur pendant et après le processus de POST. Rêférez-vous au tableau de Debug Code LED pour plus de détails.

Tableau des caractères hexadécimaux

Hexadécimaux	0 1	2 3 4	5 6	7 8 9	A B	C D	E F
Affichage de Debug Code LED

Phase de démarrage

Sécurité (SEC)-initialisation de très bas niveau

Initialisation Pre-EFI (PEI) - initialisation de la mémoire

Environnement d'exécution des pilotes (DXE) - initialisation du matériel principal

Selection du périphérique de démarrage (BDS) - la configuration du système, l'interface d'utilisateur de pré-OS et la sélection d'un périphérique amortçable (CD/DVD, disque dur, USB, réseau, interface système, etc.)

Tableau de Debug Code LED

Codes de progression SEC

01 Souss tension. Détention du type de réinitialisation (soft/hard)

02 Init'alisation AP avant chargement du microcode

03 Initialisation de l'agent système avant chargement du microcode

04 Init'alisation PCH avant chargement du microcode

06 Chargement du microcode

07 Init'alisation AP après chargement du microcode

08 Initialisation de l'agent système après chargement du microcode

09 Init'alisation PCH après chargement du microcode

0B Init'alisation du cache

Codes d'erreur SEC

0C - 0D	Réservé aux futurs codes d'erreur AMI SEC
0E Microcode introuvable
0F Microcode non chargé

Codes de progression PEI

10 Le cœur PEI est lancé.
11 L'initialisation de la pré-mémoire du processeur est lancée
12 - 14 l'initialisation de la pré-mémoire du processeur (module processeur spécifique)
15 L'initialisation de la pré-mémoire de l'agent système est lancée
16 - 18 Initialisation de la pré-mémoire de l'agent système (module agent système spécifique)
19 L'initialisation de la pré-mémoire du PCH est lancée
1A - 1C l'initialisation de la pré-mémoire du PCH (module PCH spécifique)
2B l'initialisation de la mémoire. Lecture des données SPD
2C Initialisation de la mémoire. Détéction de présence de la mémoire
2D	Initialisation de la mémoire. Information sur la programmation de synchronisation de la mémoire
2E Initialisation de la mémoire.Configuration de la mémoire
2F Initialisation de la mémoire (autre)
31 Mémoire installée
32	L'initialisation de la post-mémoire du processeur est lancée
33 Initialisation de la post-mémoire du processeur. Initialisation du cache
34	Initialisation de la post-mémoire du processeur. Initialisation du ou des processeurs d'application (AP)
35	Initialisation de la post-mémoire du processeur. Sélection du processeur d'amorçage (BSP)
36	Initialisation de la post-mémoire du processeur. Initialisation du mode de gestion du système (SMM)
37	L'initialisation de la post-mémoire de l'agent système est lancée
38 - 3A	Initialisation de la post-mémoire de l'agent système (module agent système spécifique)
3B	L'initialisation de la post-mémoire du PCH est lancée
3C - 3E	Initialisation de la post-mémoire du PCH (module PCH spécifique)
4F DXE IPL est lancé.

Codes d'erreur PEI

4B Mémoire non installée (pour processeur Summit)

E0 Mémoire non installée (pour processeur Bristol)

Codes de progression DXE

60 Le	coeur DXE est lancé
61 Init	alisation de la NVRAM
62	Installation des services d'exécution du PCH
63	L'initialisation du processeur DXE est lancée
64 - 67 Init	initialisation du processeur DXE (module processeur spécifique)
68 Init	alisation du pont hôte PCI
69	L'initialisation de l'agent système DXE est lancée
6A	L'initialisation de l'agent système DXE SMM est lancée
6B - 6F	Initialisation de l'agent système DXE (module agent système spécifique)
70 L'	initialisation du PCH DXE est lancée
71 L'	initialisation du PCH DXE SMM est lancée
72 Init	alisation des péripériques du PCH
73 - 77 Init	initialisation du PCH DXE (module PCH spécifique)
78 Init	alisation du module ACPI
79 Init	alisation CSM
7A - 7F	Réservé aux futurs codes AMI DXE
90 La	phase de sélection du péripérisque de démarrage (BDS) est lancée
91 La	connexion du pilote est lancée
92 L'	initialisation du bus PCI est lancée

93 Initialisation du contrôleur de branchement à chaud du bus PCI

94 Ennumération du bus PCI 32

95 Demande des ressources du bus PCI

96 Distribution des ressources du bus PCI

97 Connexion du péripérisque de sortie de console

98 Connexion du péripérisque d'entrée de console

99 Initialisation Super IO

9A L'initialisation USB est lancée

9B Réinitialisation USB

9C Détction USB

9D USB activée

9E -9F Réservé aux futurs codes AMI

A0 L'initialisation IDE est lancée

A1 Réinitialisation IDE

A2 Détction IDE

A3 IDE activé

A4 L'initialisation SCSI est lancée

A5 Réinitialisation SCSI

A6 Détuction SCSI

A7 SCSI activé

A8 Configuration de vérification du mot de passer

A9 Démarrage de la configuration

AB Configuration de l'attente d'entrée

AD Evénement Prêt à démarrer

AE Evénement de démarrage du mode Legacy Boot (Démarrage hériité)

AF Quitter l'évenement des services de démarrage

B0 Début de temps de définition d'adresse virtuelle MAP

B1 Fin de temps de définition d'adresse virtuelle MAP

B2 Initialisation des options Legacy de la mémoire ROM

B3 Réinitialisation du système

B4 Branchement à baud de la USB

B5 Branchement à baud du bus PCI

B6 Nettoyage de la NVRAM

B7 Réinitialisation de la configuration (réinitialisation des paramètres NVRAM)

B8 - BF Réservé aux futurs codes AMI

Codes d'erreur DXE

D0 Erreur d'initialisation du processeur
D1	Erreur d'initialisation de l'agent système
D2	Erreur d'initialisation du PCH
D3 Certains protocoles architecturaux ne sont pas disponibles
D4	Erreur d'allocation des ressources PCI. Manque de resources
D5 Aucun espace pour les options Legacy de la mémoire ROM
D6	Aucun périphérique de sortie de console n'est trouvé
D7	Aucun périphérique d'entrée de console n'est trouué
D8 Mot de passerinvalide
D9	Erreur lors du chargement de l'option de démarrage (erreur LoadImage)
DA	Echec de l'option de démarrage (erreur StartImage)
DB Echec de la mise à jour du flash
DC	Le protocole de réinitialisation n'est pas disponible

Codes de progression de reprise S3

E0 La reprise S3 est lancée (le PPI de reprise S3 est appelé par le DXE IPL)

E1 Exéciption du Boot Script S3

E2 Reposter la vente

E3 Appel du vecteur d'éveil S3 du système d'exploitation

E4 - E7 Réservé aux futurs codes de progression AMI

Codes d'erreur de reprise S3

E8 Echec de reprise S3

E9 Reprise S3 PPI introuvable

EA Erreur de script de reprise démarrage S3

EB Erreur de réveil du système d'exploitation S3

EC - EF Réservé aux futurs codes d'erreur AMI

Codes de progression de la récapuration

F0 Con	dition de récapération déclenchée par le firmware (récapération automatique)
F1	Condition de récapération déclenchée par l'utilisateur (récapérationforcée)
F2 Le	processus de récapération est lancé
F3	L' image de la récapération du firmware est trouvée
F4	L' image de la récapération du firmware est chargée
F5 - F7 R	réservé aux futurs codes de progrSSION AMI

Codes d'erreur de récapération

F8 La	récapération PPI n'est pas disponible
F9 La	capsule de récapération est introuvable
FA Cap	sule de récapération invalide
FB - FF	Réservé aux futurs codes d'erreur AMI

Codes d'état ACPI

Les codes suivants apparaissent après le démarrage et après l'entrée du système d'exploitation en mode ACPI.

01 Le système entre en état de veille S1

02 Le système entre en état de veille S2

03 Le système entre en état de veille S3

04 Le système entre en état de veille S4

05 Le système entre en état de veille S5

10 Le système sort de l' état de mode veille S1

20 Le système sort de l' état de mode veille S2

30 Le système sort de l' état de mode veille S3

40 Le système sort de l' état de mode veille S4

AC Le système est passé en mode ACPI. Le contrôleur d' interruption est en mode PIC.

AA Le système est passé en mode ACPI. Le contrôleur d' interruption est en mode APIC.

Installer OS, Pilotes & Utilaires

Veuillez vous reférer au site www.msi.com pour télécharger etmettre à jour les derniers utilisaires et pilotes.

Installer Windows® 10

1. Allumezl' ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 10 dans votre ordinateur.
3. Appuyez sur le bouton Restart du boitier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu Boot Menu.
5. Choisissez le disque ou la clé USB d'installation de Windows 10 dans le menu de démarrage.
6. Appuyez sur n'importe qu'elle touche lorsqu' apparait le message [Press any key to boot from CD or DVD].
7. Suivez les instructions à l'écran pour installer Windows® 10.

Installer les pilotes

1. Allumez l' ordinateur sous Windows 10.
2. Insérez le disque MSI Driver Disc dans le lecteur optique.
3. Cliquez sur la fenêtre Popup Choisir quoi faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactive la fonction AutoPlay dans le panneau de configuration Windows, vous pouvez quand même executer manuellement DVDSetup.exe à partir du chemin d'accès depuis la racine du disque de pilotes MSI.
4. L'outil d'installation trouvera et listera tous les pilotes dont vous avez besoin dans l'onglet Pilotes/Logiciels (Drivers/Software).
5. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenetre.
6. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redemarrez votre ordinateur.

Installer les utilaitaires

Avant d'installer les utilisaires, il faut compléter l'installation des pilotes.

1. Ouvrez l' outil d'installation comme décrit ci-dessus.
2. Cliquez sur l'onglet Utilities.
3. Choisissez les utilisaires que vous voulez installer.
4. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenetre.
5. L'installation des utilisaires commence. Une fois terminée, il vous sera demandé de redémarrer.
6. Cliquez sur le bouton OK pour terminer.
7. Redemarrez votre ordinateur.

Configuration du BIOS

Les réglages par défaut fournissant une performance optimale pour la stabilité du système en conditions normales. Veillez à tousjours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous étés familiar avec le BIOS.

Important

Be BIOS est constamment mis à jour afin d'offrir deailles performances système. Par conséquent, la description peut différer selon la version de BIOS utilisé et n'est donc donnée qu'à titre de referencia. Vous pouvez aussi vous reférer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.
les photos ne sont données qu'a titre de refERENCE et peuvent varier selon le produit que vous achetez.
Les éléments du BIOS peuvent varier selon le processeur.

Entrer dans l'interface Setup du BIOS

Pendant le démarriage, lorsqu' apparait le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1: Aide générale
F2: Ajouter ou supprimer un élément favori
F3: Entrer dans le menu Favoris
F4: Entrer dans le menu de réglages du processeur
F5: Entrer dans le menu Memory-Z
F6: Charger les réglages par défaut
F7: Altermier entre le mode avancé et le mode simplifié
F8: Charger le profil d'overclocking
F9: Sauvegarder le profil d'overclocking
F10: Sauvegarden les modifications et réglages*
F12: Prendre une capture d'écran et la conserver dans le lecteur flash USB (au format FAT/FAT32 uniquement).

Ctrl+F: Entre dans la page de recherche

• Lorsque vous appuyez sur F10, une fenêtre de confirmation apparait et fournit l'information de modification. Choisissez entre Oui et Non pour confirmier.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récapuerer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le Setup du BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

! Important

Assurez-vous que l'ordinateur est eteint avant d'effacer les données CMOS. Veuillez
vous referrer a la section cavalier Clear CMOS pour en savoir plus sur la reinitialisation
du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, vuillez sauvegarder le nouveau BIOS sur le lecteur flash USB.

Mettre le BIOS à jour :

1. Appuyez sur la touche Suppr pour entrer dans l'interface Setup du BIOS pendant le processus de POST.
2. Connectez le lecteur Flash USB contenant le profil à l'ordinateur.
3. Choisissez l'onglet M-FLASH et cliquez sur Yes (Oui) pour redemarrer le système et entrer dans le mode Flash.
4. Choisissez un profil BIOS pour commencer la mise à jour du BIOS.
5. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI DRAGON CENTER

Avant la mise à jour :

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.

Mettre le BIOS à jour :

1. Installez et lancez MSI DRAGON CENTER.
2. Choisissez BIOS Update (Mettre le BIOS à jour).
3. Cliques sur le bouton Scan.
4. Cliquez sur l'icone Download pour télécharger et installer la derniere version du BIOS.
5. Cliquez sur Next (Suvant) et choisissez le mode In Windows. Ensuite, cliquez sur Next (Suvant) et Start (Commencer) pour lancer la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI et renommer le BIOS en MSI.ROM. Ensuite, veillez sauvegarder le profil MSI. ROM sur le réseau racine du lecteur flash USB.

Important

Seul un lecteur flash USB au format FAT32 supporte la mise à jour du BIOS avec Bouton Flash BIOS.

1. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (ici, seul le module d' alimentation est nécessaire)
2. Branchez le lecteur flash USB contenant le fichier MSI.ROM au port Flash BIOS situé sur le panneau arrêté Entrée/ Sortie.
3. Appuyez sur le bouton Flash BIOS pour activer le BIOS, et le bouton LED commence à clignoter.
4. Une fois le flash du BIOS terminé, La LED s'eteindra simultanément.

EZ Mode

Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veillez utiliser le mode Advanced en appuyant sur le switch Setup Mode (Interrupteur de modes de réglages) ou la touche de fonction F7.

• Interrupteur GAME BOOST (en option) - cliquez sur le cercle central pour commuter GAME BOOST entre contrôle logiciel (SW) et contrôle matériel (HW). Le cercle interieur representation le contrôle matériel et le cercle extérieur symbolise le contrôle logiciel. Vous pouvez connaître les fonctions de Game Boost en cliquant sur le point d'interrogation situé dans le coin inférieur droit. Cette fonction est uniquement disponible si le processeur installé supporte cette fonction.

Important

Après l'activation de la fonction GAME BOOST, il est conseilé de ne faire aucune modification dans menu OC et de ne pas charger les réglages par defaults pour conserver des performances optimes et une bonne stabilité du système.

• Interrupteur A-XMP (en option) - cliquez sur le cercle interieur pour activer ou désactiver A-XMP. Cliquez sur le cercle extérieur pourCHOISIR le profil mémoire s' il y en a. Cet interrupteur est seulement disponible si le processeur et le module de mémoire installés prennant cette fonction en charge.

• Interrupteur de modes de réglages - appuyez sur ce menu ou la touche F7 pour commuter entre le mode avancé et le mode simplifié.

• Capture d'écran - appuyez sur ce menu ou sur la touche F12 pour prendre une capture d'écran et la conserver dans le lecteur flash USB (lecteur flash USB au format FAT ou FAT32 uniquement).

• Recherche - cliquez sur cet onglet ou sur les touches Ctrl+F pour faire apparaitre la page de recherche. Cette page vous permet de faire des recherche en utilisant les noms des éléments du BIOS. Entrez le nom de l'objet et vous le trouvez ensuite dans la liste qui s'affichera alors. Déplacez la souris sur un espace vierge et faites un clic droit pour quitter la page de recherche.

Important

Dans la page de recherche, seules les touches de fonction F6, F10 et F12 sont disponibles.

• Langue - vous permet deCHOISIR la langue du BIOS.
• Informations du système - montre la vitesse et la tension du processeur et de la mémoire, la température du processeur et de la carte mère, le type de carte mère et de processeur, la capacité mémoire, la version du BIOS et la date d'installation.
• Barre priorité de périphérique demarrage - vous pouvez déplacer les icones dédiés aux périphériques pour modifier la priorité au demarrage. Le sens de la priorité va de gauche à droite.
• Ecran d'informations - cliquez sur les boutons CPU (Proesseur), Memory (Mémoire), Storage (Stockage), Fan Info (Info ventilateurs) et Help (Aide) à gauche de la fenêtre pour obtenir les informations respectives.
• Boutons de fonction - en cliquant sur leur bouton respectif, vous pourrez activer les fonctions LAN Option ROM, ErP Ready, AHCI/ RAID, Indication LED Control, BIOS UEFI/CSM Mode et RGB Light Control.
• M-Flash - cliquez sur ce bouton pour faire apparaitre le menu M-Flash qui fournit la méthode de mise à jour BIOS à l'aide d'un disque flash USB.
• Moniteur de matériel - cliquez sur ce bouton pour faire apparaitre le menu Moniteur de matériel qui vous permet de contrôle manuellement la vitesse des ventilateurs.
• Menu Favoris - appuyez sur la touche F3 pour entrer dans le menu Favoris. Il vous permet de creer un menu BIOS personnelisé où vous pourrez sauegarder et acceder à vos réglages favoris ou féquement utilisés.
• Default Homepage (page d'accueil par défaut) - vous permet de désir l'un des menus du BIOS (par exemple, Réglages, OC, etc.) comme page d'accueil.
• Favorite 1 ~ 5 (Favoris 1 ~ 5) - vous permettent d'afficher les menus de réglages BIOS féquèment utilisés ou les favors sur une seule page.

• Ajouter les menus BIOS sur une seule page des favorsis (Favoris 1~5)

• Déplacez la souris sur un élément du BIOS, pas seulement dans le menu du BIOS mais également sur la page de recherche.

• Faites un clic droit ou appuyez sur la touche F2.

• Choisissez une page de favors et cliquez sur OK.

• Supprimer un paramètre du BIOS de la page des favoris

• Déplacez la souris sur un élément du BIOS sur la page des favorsis (Favoris 1~5).

• Faites un clic droit ou appuyez sur la touche F2.
• Choisissez Delete (Effacer) et cliquez sur OK.

Advanced Mode (mode avancé)

Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé.

• Sélection du menu BIOS - les options suivantes sont disponibles :

• SETTINGS (Réglages) - permet de personneliser les paramètres du chipset et du démarrage des péripériques.

• OC - permet d'ajuster la fréquence et la tension. L'augmentation de la fréquence peut améliorer les performances.
• M-FLASH - permet de partager le BIOS à jour avec un lecteur flash USB.
• OC PROFILE - permet deGERER les profils d'overclocking.
• HARDWARE MONITOR (Monitour de materiel) - permet de regler la vitesse des ventilateurs et de surveiller la tension du système.

• BOARD EXPLORER - fournit des informations sur les péripériques installés sur la carte mère.

• Ecran de menu - affiches les menus de réglages BIOS et les informations à configurer.

OC Menu (menu overclocking)

Ce menu est destiné aux utilisateurs avances souhaitant overclocker leur carte mère.

Important

L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés.

電 overclocking n'est pas garanti et une mauvaise manipulation peut rendre nulle voite garantie et severement endommager voite materiel.

Si vous n'étés pas familier avec l'overclocking, nous vous recommendons d'utiliser GAME BOOST pour un overclocking simplifié et plus stable.

les éléments du BIOS dans le menu OC peuvent varier selon le processeur.

OC Explore Mode [Normal]

Active ou désactive le mode Normal ou Expert des réglages OC.

[Normal] Fournit les réglages OC standards dans les réglages BIOS.

[Expert] Fournit les réglages OC avances pour les utilisateurs avances et à configurer dans les réglages BIOS.

Remarque : Nous utilisons le symbole * pour indiquer les réglages OC du mode Expert.

CPU Ratio [Auto]

Définit le ratio servant à déterminer la vitesse d'horloge du processeur. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge.

Appuyez sur la touche Entrée pour entrer dans le sous-menu. L'utilisateur peut définir les paramétres concernant l'alimentation et le courant du processeur. Le système peut être instable ou peut ne plus redémarrer après le changement des paramétres. Dans ce cas-là, veuilles effacer les données CMOS et remettre les réglages par défaut.

Active la fonction GAME BOOST via le bouton virtuel dans le BIOS ou le bouton physique sur la carte mère.

A-XMP [Disabled]

Activez la technologie A-XMP ou selectionnez un profil de module de mémoire pour overclocker la mémoire. Ce menu est seulement disponible si les modules de mémoire, le processeur ou la carte mère installés prenant cette fonction en charge.

Définit la fréquence de la mémoire. Veuillez notes que les résultats de l'overclocking ne sont pas garantis.

Définit la fréquence de FCLK (horloge de la Data Fabric interne de la mémoire).

Veuillez noter que les résultats de l'overclocking ne sont pas garantis.

UCLK DIV1 Mode [Auto]

Définit la mode UCLK (Horloge du contrôleur de mémoire interne).

Memory Try It ! [Disabled]

Memory Try lt! permet d'améliorer la compatibilité ou les performances en optimisant les préréglages de la mémoire.

Ann: Affiche la fréquence ajustée de la mémoire. Fonctionne en lecture seule.

Advanced DRAM Configuration

Appuyez sur la touche Entrée pour entrer dans le sous-menu. L'utilisateur peut régler la synchronisation de mémoire de chaque barrette de mémoire. Le système peut être instable ou peut ne plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre les réglages par défaut (référez-vous à la section cavalier/ bouton Clear CMOS pour effacer les données CMOS et entrez ensuite dans le BIOS pour charger les réglages par défaut).

DigitALL Power

Appuyez sur la touche Entrée pour entrer dans le sous-menu. Gère l'alimentation numérique du contrôleur PWM du processeur.

CPU Loadline Calibration Control [Auto]

La tension du processeur diminue proportionnellement à la charge du processeur. Une valeur plus élevée peut entrainer une tension plus élevé et de bonnes performances d'overclocking mais augmentera la température du processeur et du module de régulation de tension (VRM). Mis en Auto, le BIOS configure ce réglages automatiquement.

CPU Over Voltage Protection [Auto]

Définit une limite de tension pour la protection contre la surtension du CPU. En Auto, le BIOS configure automatiquement ce réglage. Une tension plus élevé protège moins et peut endommager le système.

CPU Under Voltage Protection [Auto]

Définit une limite de tension pour la protection contre la sous-tension du CPU. En Auto, le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

CPU Over Current Protection [Auto]

Définit une limite actuelle pour la protection contre la surcharge du CPU. En Auto, le BIOS configure automatiquement ce réglage.

[Auto] Le BIOS configure automatiquement ce réglage.

[Enhanced] Augmente la limite de consommation pour protégger contre la surcharge électrique.

CPU NB Loadline Calibration Control [Auto]

La tension du processeur diminue proportionnellement à la charge du CPUNB. Une valeur plus élevé peut entrainer une tension plus élevé et de bonnes performances d'overclocking mais augmentera la température. Mis en Auto, le BIOS configure ce réglages automatiquement.

Permet de définir les tensions relatives au processeur. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

Permet de définir les tensions relatives à la mémoire. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouze également les paramétrer manuellement.

Memory Changed Detect [Enabled]*

Active ou désactive les messages d'alerte système au démarrage suite au remplacement du processeur ou de la mémoire.

[Enabled] Le système montre un message d'alerte pendant le démarrage et vous devez charger les réglages par défaut pour les nouveaux périhériques.

[Disabled] Désactive cette fonction et garde les réglages BIOS actuels.

CPU Specifications

Appuyez sur la touche Entrée pour acceder au sous-menu. Ce sous-menu affiche les caractéristiques du processeur installé. Vous pouvez également acceder à ce sous-menu à tout moment en appuyant sur la touche [F4]. Fonctionne en lecture seule.

Appuyez sur la touche Entre pour acceder au sous-menu. Ce sous-menue affiche les principales fonctions et technologies prises en charge par le proceseur installé. Fonctionne en lecture seule.

MEMORY-Z

Appuyez sur la touche Entrée pour acceder au sous-menu. Ce sous-menu affiche tous les réglages et timings de la mémoire installée. Vous pouze également acceder à ce sous-menu à tout moment en appuyant sur la touche [F5].

DIMMx Memory SPD

Appuyez sur la touche Entre pour acceder au sous-menu. Ce sous-menue affiche les caractéristiques de la mémoire installée. Fonctionne en lecture seule.

CPU Features

Appuyez sur la touche Entre pour acceder au sous-menu.

Simultaneous Multi-Threading [Enabled] (optional)

Active ou déactive la technologie AMD Simultaneous Multi-Threading. Cette fonction ne sera utilisable que si le processeur installé y est compatible.

Global C-state Control [Enabled] (optional)

Activer ou désactiver l'interface C-state et DF C-states basée sur l'E/S.

Opcache Control [Auto] (optional)

Activer ou désactiver Opcache. Opcache memorise l'instruction de décodage la plus récente pour sauvégarder le temps de décodage lorsque l'instruction est répetée. Cela peut améliorer la performance du processeur et réduire légarement la consommation d'énergie.

IOMMU Mode (optional)

Active ou désactive l' IOMMU (I/O Memory Management Unit) pour I/O Virtualization.

Spread Spectrum (optional)

Cette fonction réduit les interférences electromagnétiques EMI (Electromagnetic Interference) en réglant les impulsions du générateur d'horloge.

[Enabled] Active la fonction spread spectrum pour réduire le problème EMI (Electromagnetic Interference).

[Disabled] Améliore la capacité d'overclocking de le base clock CPU.

Important

Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire,CHOISSEZ Spread Spectrum pour réduire les EMI.
Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillage consultier le reglement EMI local.
N' oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Relaxed EDC throttling réduit le laps de temps pendant lequel le processeur réduira la consommation des coeurs.

[Auto] Recommendation d'AMD.

[Enabled] Réduire le laps de temps pendant lequel le processeur réduira sa consommation.

[Disabled] Activer la fonction de protection EDC throttling des parties spécifiques.

AMD Cool'n' Quiet [Enabled]

La technologie Cool' n' Quiet peut efficacement et dynamiquement réduire la vitesse et la consommation d'énergie du processeur.

SVM Mode [Enabled]

Active ou désactive le mode AMD SVM (Secure Virtual Machine).

BIOS PSP Support [Enabled] (optional)

Activer ou désactiver le support PSP du BIOS. Il gère les sous-menus de PSP, y compris toutes les boîtes mails C2P/P2C, Secure S3 et le support fTPM.

Cette fonction vous permet deCHOISIR le mode de controledéconomie d'énergie pour le processeur si tous les cœurs ne sont pas en état C0. En Auto, le BIOS configurera ce réglage.

CopepkHne

Be3oNaHoe nCnoB3OBaHne npOdyKuN 3

Texnueckne xapaKTeprncTnki 4

Texnueckne xapaKtepcntkn pa3bema JCORSAIR1 11

KoMnIeKT noCTaBKn 11

3aHnra naneB npTOB BBOda/ BbIBOda 12

Ta6nua coctoHn Hndnkatopa nopTa LAN 12

KoHnurpaun npToB Aynio 12

Realtek Audio Console 13

YcTaHOBKa aHTeHH 15

En tant qu'ecologiste et afin de protégé l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive europeenne (EU) relative aux déchets des équipement electriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits electriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recuperer certains produits en fin de vie. MSI prendra en compte cette exigence relative au return des produits en fin de vie au sein de la communauté française. Par conséquent vous pouvez restourer localement ces matériels dans les points de collecte.

PYCCKNI

KompannaMSI npedpnpHnMaet aKTHBbIe IeIcTBnno 3aunTe OkpykaOuSeI cpebl, noTOMy HANOMnHaem Bam, yTO....

B cootBeTcBm n dIpeKTHBOEbponeckoro
Co03a(EC) no npedOTbpaueHn 3arp3HeHn
okpykaoue cpebl nCnOJb3OBaHHbIM 3JIeKTPuecknM
n 3JIeKTPoHHbIM o6OpyOBoHMe (dIpeKTHBa
WEEE 2002/96/EC), BcTynaOuSeB Cnly 13
abrycta 2005 rda, n3deNn, OTHocAunecK
3JIeKTPnuueCKOM y 3JIeKTPoHHOMy o6OpyOBAHIO,
He mOryt paccMaTpNaBaTbcra KaK bItOBoM Mycop,
noTOMy npOn3BODInTeNn BbiWepepeUncLeHnHO
3JIeKTPoHHoO o6OpyOBAHn O63aHb I npHNMaTb
ero dI nepepa6OtKn IO OKOHauHn Cpoka cnyk6bl.
MSI o63yeTc c6bIoDaT Tpe6OBAHn No npneMy
npodykUnn, npDoanHNo nod MapKo MSI na Teppntopnn
EC,B nepepa60TKy NO OKOHauHn Cpoka cnyk6bl.Bbl
MoKeTe BePHyTb 3TN N3DeJnB B CneuaAn3NpOBAHbIe
nyHKtbl npema.

ESPANOL

Cet apparéil doit être utilisé à l'intérieur.

当如用，
