Тип продукта	Бортовая камера
Марка	Aiptek
Модель	Car Camcorder X-mini
Размеры	Примерно 6,5 x 4,5 x 3,0 см
Вес	Примерно 60 г
Питание	Адаптер прикуривателя 12 В
Аккумулятор	Встроенный литий-ионный (200 мАч)
Хранение	Карта microSD до 32 ГБ (не входит в комплект)
Разрешение видео	Full HD 1080p (1920x1080)
Угол обзора	120 градусов широкий угол
Основные функции	Циклическая запись, детектор движения, G-сенсор, запись звука
Дисплей	ЖК-дисплей 2,0 дюйма
Уход и чистка	Протирайте объектив сухой микрофибровой тканью. Избегайте абразивных средств.
Безопасность	Не подвергайте воздействию влаги или экстремальных температур. Используйте прилагаемый адаптер.
Запчасти и ремонтопригодность	Крепление, USB-кабель, адаптер 12 В в наличии. Ремонт в авторизованном центре.
Общая информация	Гарантия 1 год. Сертификаты CE, RoHS.

Часто задаваемые вопросы - Car Camcorder X-mini AIPTEK

Как установить камеру в автомобиль?

Закрепите крепление на лобовом стекле с помощью присоски или двустороннего скотча 3M. Вставьте камеру в крепление, направьте объектив на дорогу и подключите адаптер прикуривателя.

Какую карту памяти использовать?

Используйте карту microSD класса 10 или выше, до 32 ГБ. Отформатируйте карту в камере перед первым использованием через меню 'Форматирование'.

Как включить циклическую запись?

Перейдите в меню настроек, выберите 'Циклическая запись' и выберите длительность (1, 3 или 5 минут). Самые старые файлы будут автоматически перезаписаны.

Что делает G-сенсор?

G-сенсор (акселерометр) обнаруживает удары или резкие торможения и автоматически блокирует текущий видеофайл, чтобы он не был перезаписан при циклической записи.

Долго ли держит внутренняя батарея?

Встроенный аккумулятор (200 мАч) обеспечивает автономную работу около 10-15 минут, что достаточно для записи при кратковременной парковке или сохранения последнего файла при отключении питания.

Какое разрешение записи выбрать?

Камера по умолчанию записывает в Full HD 1080p (1920x1080). Вы можете уменьшить до 720p, если хотите сэкономить место на карте памяти.

Как просмотреть записанные видео?

Извлеките карту microSD и вставьте её в компьютер, или подключите камеру к компьютеру через USB-кабель. Файлы в формате AVI. Вы также можете просматривать их непосредственно на экране камеры.

Что делать, если камера не включается?

Проверьте, правильно ли подключен адаптер прикуривателя и горит ли индикатор адаптера. Попробуйте сбросить камеру, вставив скрепку в отверстие сброса на задней панели.

Как интерпретировать светодиодные индикаторы?

Красный постоянный светодиод: камера включена; красный мигающий светодиод: идет запись; синий светодиод: аккумулятор заряжается; синий мигающий светодиод: низкий заряд аккумулятора.

Какой срок гарантии и как связаться с сервисной службой?

Гарантия составляет 1 год. По всем вопросам обращайтесь в службу поддержки Aiptek через сайт www.aiptek.com или по телефону, указанному в инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Car Camcorder X-mini AIPTEK

О данном руководстве

Содержание данного руководства предназначено для информации и может изменяться без предварительного уведомления. Мы приложили все усилия, чтобы данное "Руководство пользователя" содержало точную и полную информацию.

Однако, в случае обнаружения ошибок и пропусков, не предполагается какая-либо ответственность.

Изготовитель оставляет за собой право на изменение технических характеристик без предварительного уведомления.

Соответствие требованиям Федеральной комиссии связи США (FCC)

Данное устройство прошло проверку и признано соответствующим ограничениям на цифровые устройства класса В в соответствии с Частью 15 правил FCC. Данные ограничения призваны обеспечить достаточную защиту от нежелательных помех при установке устройства в жилых помещениях. Данное оборудование генерирует, использует и может излучать энергию радиочастотном диапазоне и, при нарушении указаний по установке или эксплуатации, может вызывать помехи для радиосвязи. Тем не менее, даже при соблюдении всех требований не существует гарантии, что в определенных условиях это устройство не будет источником помех. Если данное устройство создает недопустимые помехи для приема радио- либо телевизионного сигнала (что можно определить, выключив и включив устройство), пользователю рекомендуется попытаться устранить данные помехи одним из следующих способов:

• изменить ориентацию или местоположение приемной антенны;
  • увеличить расстояние между данным устройством и приемным устройством;
  • подключить данное устройство и приемное устройство к розеткам в раздельных цепях питания;
• обратиться за помощью к поставщику устройства или опытному радио- или телемеханику.

Данное устройство соответствует требованиям к устройствам класса В в соответствии с Частью 15 правил FCC. При использовании устройства должны соблюдаться два следующих условия: 1) данное устройство не должно быть источником помех; (2) данное устройство должно быть устойчивым к помехам, создаваемым другими приборами, включая такие помехи, которые могут стать причиной его неправильной работы.

Уведомление FCC: Внесение любых изменений или выполнение любых модификаций данного устройства, не получивших четко выраженного одобрения изготовителя может лишить пользователя юридических прав, связанных с использованием данного устройства.

Уведомление WEEE

Утилизация использованного электро- и электронного оборудования и/или батарей пользователями в частных домохозяйствах Европейского Союза

Данный знак на продукте или упаковке указывает, что его нельзя утилизировать как бытовой мусор. Использованное устройство и/или батарею следует утилизировать по схеме возврата в специальные пункты сбора для переработки электро- и электронного оборудования и/или батарей. За дополнительной информацией о способах утилизации данного устройства и/или батарей обращайтесь в местные муниципальные органы, службу по переработке бытовых отходов или в продавшую устройство торговую организацию. Переработка использованного оборудования при его утилизации помогает сбережь природные ресурсы и гарантировать, что такая переработка защитит здоровье человека и окружающую среду.

Уведомление о соответствии требованиям СЕ

Данное устройство соответствует требованиям директив Совета ЕС, регулирующим электромагнитную совместимость (2004/108/ЕС), низковольтные системы (2006/95/ЕС), ограничения на содержание определенный вредных веществ в электро- и электронных приборах (2002/95/ЕС), Директиве ЕЕЕ по Турции, Регламенту Еврокомиссии (ЕС) № 1275/2008 обеспечивающего Директиву 2005/32/ЕС Европарламента и Совета Европы по требованиям к экологичности конструкции устройства в режимах ожидания и выключения на потребление электроэнергии электро- и электронного бытового и офисного оборудования и Директиве 2009/125/ЕС Европарламента и Совета Европы, устанавливающей рамки экологических требований для устройств, потребляющих электроэнергию.

Замечания по установке

1. Для достижения лучшего обзора устанавливайте устройство рядом с зеркалом заднего вида.
2. Объектив должен находиться в зоне очистки ветрового стекла для обеспечения ясного изображения даже в случае дождя.
3. Не дотрагивайтесь до объектива руками. На объективе могут остаться следы жира с пальцев, что приведет к нечеткому видео- или фотоизображению. Регулярно очищайте объектив.
4. Не устанавливайте устройство на затемненное стекло. При этом можно повредить затемняющую пленку.
5. Позиция установки не должна блокироваться затемненным стеклом.

Внимание!

Используйте только рекомендованное зарядное устройство.
Не разбирайте устройство самостоятельно.
Не допускайте перемыкания полюсов батареи.
Утилизируйте батарею надлежащим образом.
✿ Выбрасывание батареи в огонь может привести к взрыву.

Содержание

О данном руководстве....3

Соответствие требованиям Федеральной комиссии связи США (FCC) 3

Уведомление WEEE....4

Уведомление о соответствии требованиям СЕ ......4

Замечания по установке....4

Внимание! 5

1 Введение......8

1.1 Характеристики ....8

1.2 Комплектация 8

1.3 Описание устройства .....9

2 Подготовка к работе....10

2.1 Установка карты памяти ..... 10

2.2 Установка в автомобиле 11

2.2.1 Установка на ветровое стекло......11

2.2.2 Настройка положения устройства.....11

2.3 Подключение питания.....12

2.4 Включение и выключение устройства....13

2.4.1 Автоматическое включение/выключение .....13

2.4.2 Ручное включение/выключение .....13

2.5 Первоначальная настройка 14

2.5.1 Установка режима автоматической записи .....14

2.5.2 Установка даты и времени .....14

3 Использование автомобильного регистратора ..15

3.1 Видеозапись .....15

3.1.1 Видеозапись во время движения......15

3.1.2 Видеозапись в других режимах .....15

3.1.3 Экстренная запись.....16

3.1.4 Экран записи .....17

3.1.5 Использование светодиода подсветки18

3.1.6 Фотосъемка .....18

3.2 Воспроизведение видеозаписей и снимков ..... 19

3.2.1 Воспроизведение видеозаписи .....20

3.2.2 Просмотр фотографий .....20

3.2.3 Экран воспроизведения .....21

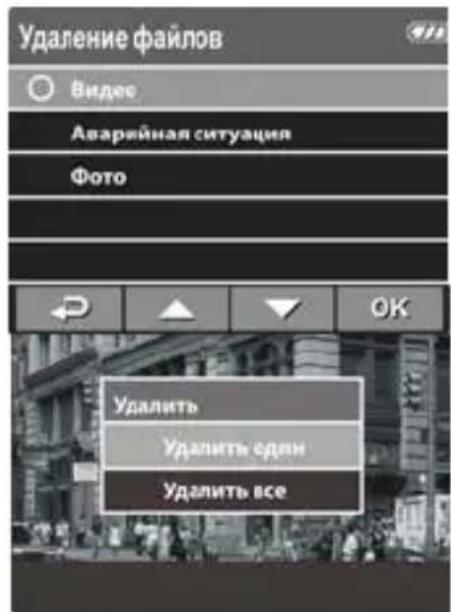

3.2.4 Удаление файлов....22

4 Настройка параметров ....23

4.1 Использование меню .....23

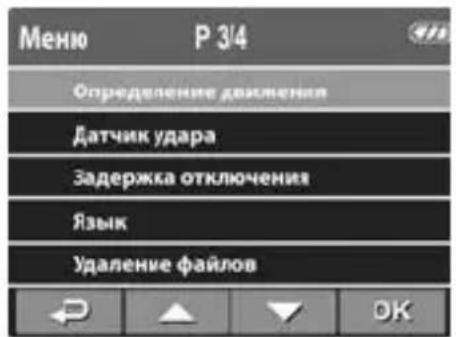

4.2 Структура меню....24

5 Установка программного обеспечения .....26

6 Технические характеристики .....27

1 Введение

Благодарим вас за покупку данного современного автомобильного регистратора. Данное устройство специально предназначено для видео- и аудиозаписи в реальном времени во время вождения автомобиля.

1.1 Характеристики

• Камера Full HD (1920x1080 при частоте кадров 30 кадр/с)
• Цветной ЖК-экран 2,4 дюйма
• Широкоугольный объектив
- Мощный светодиод для использования в условиях недостаточной освещенности
- Определение движения
• Автоматическая экстренная запись для регистрации столкновения
• Поддержка карт памяти SDHC до 32 ГБ

1.2 Комплектация

В упаковке содержатся следующие принадлежности. В случае отсутствия или повреждения какой-либо принадлежности сразу же обращайтесь к продавцу.

Автомобильный регистратор

Автомобильный переходник

1.3 Описание устройства

Вид сверху и снизу

Вид сбоку (слева и справа)

Вид спереди

Вид сзади

Noп/п	Элемент
1	Микрофон
2	Гнездо для кронштейна
3	Гнездо для кронштейна
4	Гнездо карты памяти
5	Кнопка питания
6	Разъем USB
7	Разъем HD
8	Кнопка сброса

Noп/п	Элемент
9 Кнопка "назад" ( ) ↗
10 ЖК-панель
11 Кнопка "вверх" ( ) ▲
12 Кнопка "вниз" ( ) ▼
13 Кнопка "ввод" ( ) ОК
14	Широкоугольныйобъектив
15 Динамик
16 Светодиод подсветки

Примечание. Для управления устройством нажмите соответствующую кнопку (9, 11, 12, 13) в соответствии со значками, отображаемыми на экране.

2 Подготовка к работе

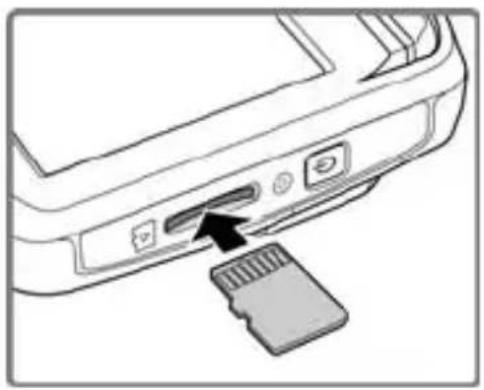

2.1 Установка карты памяти

Установите карту памяти позолоченными контактами по направлению к устройству. Нажмите на карту памяти до ее фиксации на месте.

Извлечение карты памяти

Нажмите на карту памяти для ее извлечения из гнезда.

Примечание. Не извлекайте и не устанавливайте карту памяти при включенном устройстве. Карту при этом можно повредить.

2.2 Установка в автомобиле

2.2.1 Установка на ветровое стекло

1. Установите устройство на основание кронштейна. Поверните и затяните автодержатель и основание кронштейна, чтобы прочно зафиксировать устройство на месте.
2. Ровно удерживая присоску, поместите ее на ветровое стекло.
3. Плотно прижмите основание к ветровому стеклу и нажмите на ручку фиксатора для закрепления автодержателя на ветровом стекле. Проверьте надежност

2.2.2 Настройка положения устройства

Поворачивая ручку, измените положение устройства по вертикали.

Поворачивая ручку, измените положение устройства по горизонтали на угол до 360°.

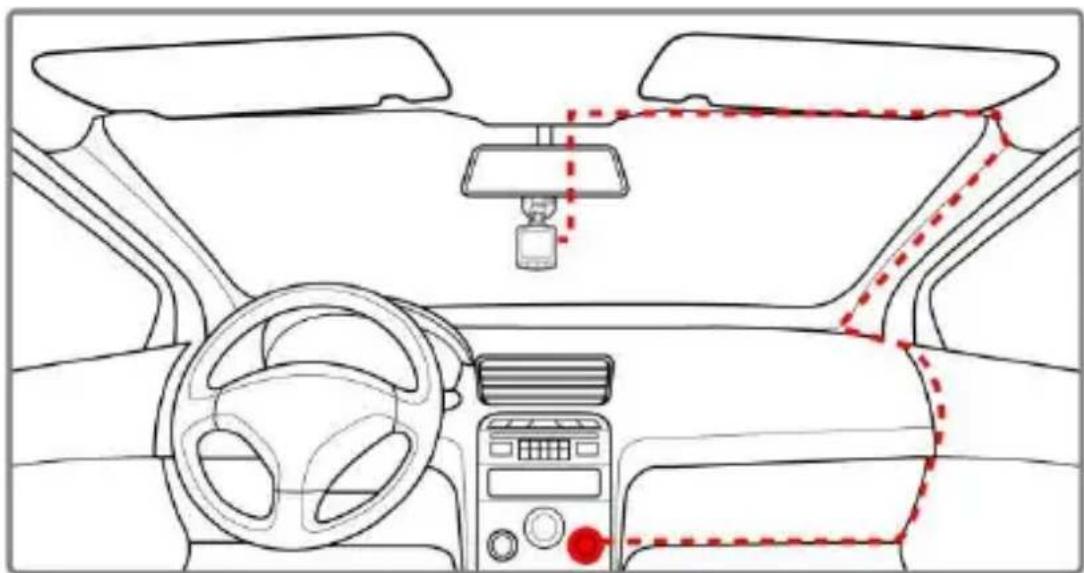

2.3 Подключение питания

Для питания устройства и зарядки встроенной батареи используйте только прилагаемый в комплекте автомобильный переходник.

1. Подключите один разъем автомобильного переходника в гнездо USB устройства.
2. Другой разъем подключите в гнездо прикуривателя автомобиля. После запуска двигателя автомобиля устройство автоматически включается.

Примечание.

В процессе зарядки батареи горит оранжевый индикатор.

Если температура окружающей среды превышает 45°C, автомобильный адаптер будет продолжать подачу питания на устройство, однако зарядка литий-ионной батареи производиться не будет. Это связано с характеристиками литий-ионных батарей и не является неисправностью.

2.4 Включение и выключение устройства

2.4.1 Автоматическое включение/выключение

После запуска двигателя автомобиля устройство автоматически включается. Если включена функция Автостарт записи, сразу после включения устройства автоматически запускается режим записи.

См. раздел Установка режима автоматической записи (2.5.1).

После выключения двигателя автомобиля устройство автоматически сохраняет запись и в течение 10 секунд выключается.

См. раздел Задержка отключения (4.2).

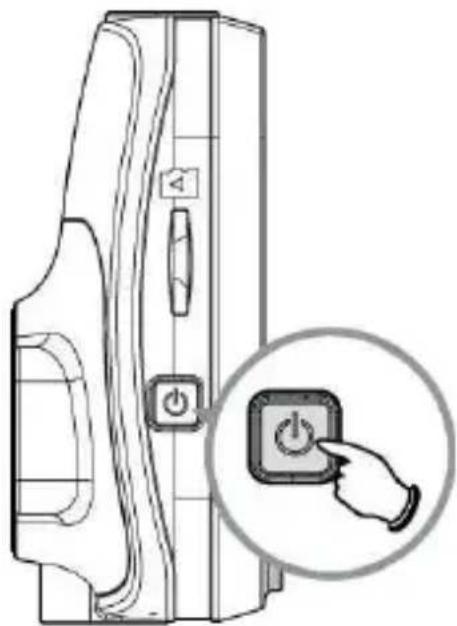

2.4.2 Ручное включение/выключение

Для включения устройства вручную нажмите кнопку Питание.

Для выключения устройства нажмите и удерживайте кнопку Питание не менее 2 секунд.

2.5 Первоначальная настройка

Перед использованием данного устройства мы рекомендуем включить функцию Автостарт записи и установить правильное время и дату.

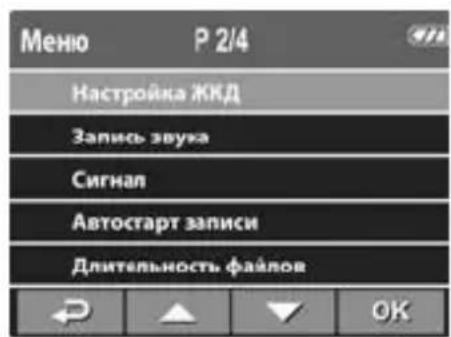

2.5.1 Установка режима автоматической записи

Для автоматического запуска режима записи после включения:

1. Нажмите кнопку ⇌ для входа в экранное меню.

2. Кнопками ▲/▼ выберите пункт Автостарт записи и нажмите кнопку OK

3. Кнопками ▲/▼ выберите пункт Вкл. и нажмите кнопку OK

4. Нажмите кнопку НАЗАД для выхода из меню.

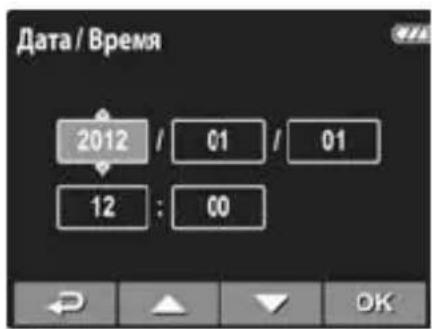

2.5.2 Установка даты и времени

Для установки правильной даты и времени:

1. ажмите кнопку → для входа в экранное меню.

2. Кнопками ▲/▼ выберите пункт Дата / Время и нажмите кнопку OK

3. Кнопками ▲▼установите нужное значение и нажмите кнопку OK для перехода в следующее поле.

4. Повторите шаг 3 до завершения настройки даты и времени.

3 Использование автомобильного регистратора

3.1 Видеозапись

3.1.1 Видеозапись во время движения

После запуска двигателя при включенной функции Автостарт записи устройство автоматически включается и запускается режим записи.

Запись автоматически прекращается при выключении двигателя. Для ручной остановки записи нажмите кнопку ▼.

Примечание.

В некоторых автомобилях запись продолжается после выключения двигателя.

В этом случае:

• Вручную отключите прикуриватель.
• Извлеките автомобильный переходник из гнезда прикуривателя.

3.1.2 Видеозапись в других режимах

1. Нажмите кнопку OK для запуска записи.
2. Нажмите кнопку ▼ для останова записи.

Примечание.

Через каждые 3-5 минут записи сохраняется один видеофайл. См. раздел Использование меню (4.1).

В данном устройстве записи сохраняются на карте памяти. Если карта памяти заполнена, перезаписывается самый старый по времени файл.

3.1.3 Экстренная запись

В процессе видеозаписи нажмите кнопку для непрерывной видеозаписи

в один файл до заполнения карты памяти или ручной остановки записи. Для прекращения записи нажмите КНОПКУ .▼

Примечание. Если включена функция Датчик удара и столкновение произошло, устройство автоматически переключается в режим экстренной записи. См. раздел Использование меню (4.1).

3.1.4 Экран записи

Noп/п	Элемент	Описание
1	Длительность	Индикация длительности записи.
2	Дата и время	Индикация текущей даты и времени записи.
3	Значок гида (Меню)	Нажмите кнопку → для входа в экранное меню.
4	Батарея	Индикация заряда батареи.
5	Значок гида (Стоп)	Нажмите кнопку ▼ для прекращения записи.
6	Значок гида (Экстренная запись)	Нажмите кнопку ⚠ для непрерывной видеозаписи в один файл до ручного выключения режима записи.
7	Значок гида (Воспроизведение)	Нажмите кнопку ▲ для переключения в режим воспроизведения.

3.1.5 Использование светодиода подсветки

В условиях недостаточной освещенности можно использовать светодиод подсветки для дополнительного освещения.

Для включения светодиода подсветки:

1. Нажмите кнопку → для входа в экранное меню.

2. Кнопками ▲▼ выберите пункт Доп. освещение и нажмите кнопку ОК.

3. Кнопками ▲/▼ выберите пункт Вкл. и нажмите кнопку OK.

4. Нажмите кнопку → для выхода из меню.

Примечание.

Выключите светодиод подсветки при низком заряде батареи.

При длительном включении светодиода подсветки он может нагреваться. Не прикасайтесь к нагретому светодиоду.

3.1.6 Фотосъемка

Вы можете делать снимки текущей сцены.

В режиме ожидания нажмите кнопку ▼, чтобы сделать снимок.

Примечание. Если выполняется запись, нажмите кнопку ▼ для останова видеозаписи.

3.2 Воспроизведение видеозаписей и СНИМКОВ

1. Если выполняется запись, нажмите кнопку ▼ для останова видеозаписи. Отображается экран ожидания.
2. Нажмите кнопку → для входа в экранное меню.
3. Кнопками ▲/▼ выберите тип файла для просмотра и нажмите кнопку OK
4. Кнопками ▲/▼ перейдите к следующему или предыдущему файлу и нажмите кнопку OK для просмотра файла в полный экран.

Примечание. Из экрана ожидания можно прямо перейти в режим воспроизведения, нажав кнопку ▲. При этом на экране отображается последний записанный видеофайл.

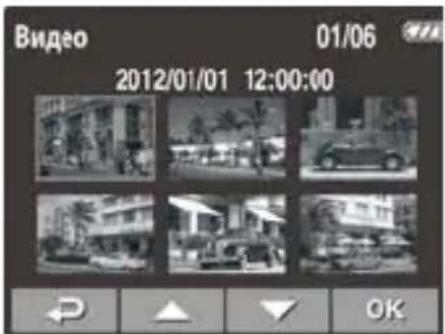

3.2.1 Воспроизведение видеозаписи

Для просмотра видеозаписи:

1. Если выполняется запись, нажмите кнопку ▼ для останова видеозаписи.

2. Нажмите кнопку → для входа в экранное меню.

3. Кнопками ▲/▼ выберите пункт Просмотр и нажмите кнопку OK

4. Кнопками ▲/▼ выберите пункт Видео или Аварийная ситуация и нажмите кнопку OK.

5. Кнопками / ▲ыверите нужный видеофайл и нажмите кнопку для его воспроизведения.

6. Нажмите кнопку временной остановки воспроизведения. Нажмите повторно для возобновления воспроизведения.

3.2.2 Просмотр фотографий

Для просмотра фотоснимков:

1. Если выполняется запись, нажмите кнопку ▼ для останова видеозаписи.

2. Нажмите кнопку → для входа в экранное меню.

3. Кнопками ▲▼ выберите пункт Просмотр и нажмите кнопку OK

4. Кнопками ▲▼ выберите пункт Фото и нажмите кнопку OK.

5. Кнопками ▲/▼ выберите нужный файл фотоснимка и нажмите кнопку OK для просмотра файла в полный экран.

3.2.3 Экран воспроизведения

Экран воспроизведения видео

Экран просмотра фото

Noп/п	Элемент	Описание
1	Дата и время	Индикация даты и времени записи.
2	Значок гида (Назад)	Нажмите кнопку ⚪ для возврата в меню выбора файла.
3	Значок гида (Предыдущий)	Нажмите кнопку ⚠ для просмотра предыдущей видеозаписи/фотоснимка.
4	Значок гида (Следующий)	Нажмите кнопку ⚡ для просмотра следующей видеозаписи/фотоснимка.
5	Значок гида (Пауза)	Нажмите кнопку ⚣ для временной остановки воспроизведения видеозаписи.
6	Длительность	Индикация истекшего времени.
7	Батарея	Индикация заряда батареи.

3.2.4 Удаление файлов

Для удаления файлов:

1. Если выполняется запись, нажмите кнопку ▼ для останова видеозаписи.

2. Нажмите кнопку → для входа в экранное меню.

3. Кнопками ▲/▼ выберите пункт Удаление файлов и нажмите кнопку OK

4. Кнопками ▲/▼ выберите тип файла и нажмите кнопку OK

5. Кнопками ▲/▼ выберите файл для удаления и нажмите кнопку OK для входа в меню удаления файлов.

6. Кнопками ▲/▼ выберите режим.

Элемент Описание
Удалить один	Удалить текущий файл.
Удалить все	Удалить все файлы.

1. Нажмите кнопку OK для подтверждения операции удаления.

Примечание. Удаленные файлы восстановить нельзя. Перед удалением создайте резервные копии файлов.

4 Настройка параметров

4.1 Использование меню

Вы можете настроить параметры видеозаписи и другие общие параметры с помощью экранных меню.

1. Если выполняется запись, нажмите кнопку Запись для останова видеозаписи.
2. Нажмите кнопку → для входа в экранное меню.
3. Кнопками ▲/▼ выберите пункт меню и нажмите кнопку OK для входа в выбранное меню.
4. Кнопками ▲▼ выберите нужное значение параметра и нажмите кнопку OK для подтверждения.
5. Нажмите кнопку → для выхода из меню.

4.2 Структура меню

Подробное описание пунктов меню и доступных параметров см. в таблице ниже.

Пункт меню	Описание Доступный параметр
Доп.освещение	Включение/выключение светодиода подсветки.	Вкл. / Выкл.
Просмотр	Выбор типа файла для просмотра..	Видео / Аварийная ситуация / Фото
Дата / Время	Установка даты и времени.
Отметка времени	Включение/выключение метки даты и времени.	Вкл. / Выкл.
Разрешение Установка разрешения видеозображения.		1080P(1920x1080) / 720P(1280x720)
Настройка ЖКД	Установка времени автоматического выключения дисплея после запуска режима видеозаписи.	Вкл. / Откл. через 30 с / Откл. через 3 мин. / Выкл.
Запись звука	Включение/выключение режима записи звука.	Вкл. / Выкл.
Сигнал Включение/выключение звукового сигнала.		Вкл. / Выкл.
Автостарт записи	Включение/выключение режима автоматического запуска видеозаписи при включении устройства.	Вкл. / Выкл.
Длительность файлов	Установка длительности записи сохранения каждого видеофайла.	3 мин. / 5 мин.
Определение движения	Включение/выключение режима определения движения. Если даннаяфункция включена и обнаружено движение какого-либо объекта, автоматически запускается видеозапись.	Вкл. / Выкл.
Датчик удара	Включение/выключение режима регистрации столкновения. Если данная функция включена и обнаружено какое-либо столкновение, устройство автоматически переключается в режим экстренной записи.	Выс чувств / Сред чувств / Низ чувств / Выкл.
Задержка отключения	Установка задержки перед выключением питания.	10 с / Выкл.
Язык	Выбор языка экранного меню.
Удаление файлов	Удаление одного или всех файлов.	Видео / Аварийная ситуация / Фото
Стандарт ТВ	Выбор стандарта ТВ, используемого в вашем регионе.	NTSC / PAL
Формат Форматирование карты памяти.		Да / Нет
По умолчанию	Восстановление заводских настроек по умолчанию.	Да / Нет

5 Установка программного обеспечения

1. Вставьте прилагаемый CD-ROM в проигрыватель компакт-дисков.
2. Если загрузка CD не выполняется автоматически, пожалуйста, кликните на файл Install_CD.exe компакт диска в категории Windows File Manager для выполнения инсталляции.

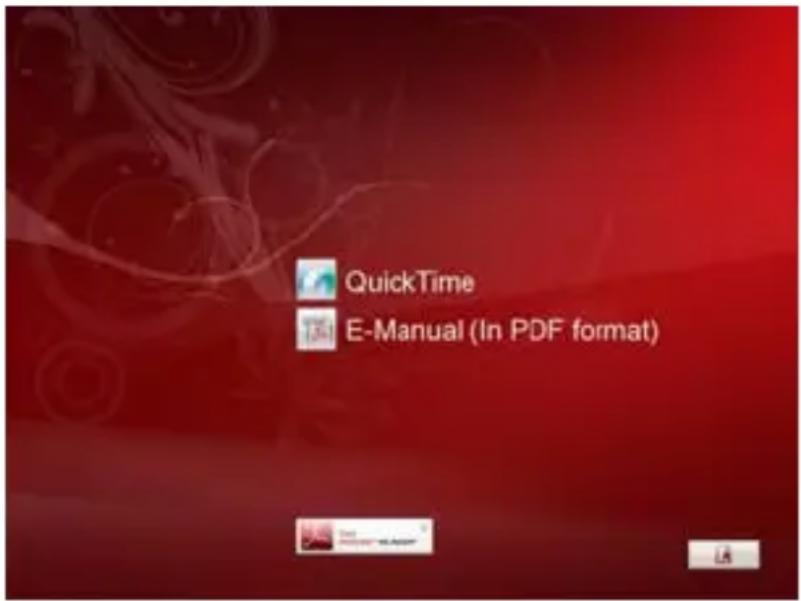

Появится следующий экран.

1. Нажмите на опцию [Меню] для начала процесса установки в соответствии с инструкциями на экране.

6 Технические характеристики

Элемент Описание
Датчик изображения	1/3,2-дюймовая КМОП-матрица
Эффективные пиксели	2592 (Г) x 1944 (В)
Носитель данных	Поддержка карт памяти Micro SDHC до 32 ГБ, класс 4 и выше
ЖК-дисплей	Цветной ЖК TFT-экран 2,4 дюйма (112 Кпикс)
Объектив	Широкоугольный с фиксированной фокусировкой F2.4, f=3,0 мм
Диапазон фокусировки	От 1,5 м до ~
Видеоклип	Разрешение: Full HD (1920 x 1080), 30 кадр./сHD (1280 x 720), 30 кадр./с
	Формат: .mov
Фотоснимок	Разрешение: 5M (2592 x 1944)
	Формат: DCF (JPEG, Exif: 2.2)
Затвор	Электронный затворАвто: 1/2 ~1/2000 с
Датчик положения	3-осевой датчик G-Force
ISO	Авто
Баланс белого	Авто
Дополнительное освещение	Да
Микрофон	Да
Динамик	Да
Интерфейс	Mini USB, Mini C Type HDMI
Батарея	Встроенная литий-полимерная перезаряжаемая 470 мА-ч
Рабочая температура	0° ~ 50° С
Рабочая влажность	20 ~ 70% (относительная)
Температура хранения	-20° ~ 80° С
Размеры	65х 62 x 27 мм
Масса	Около 85 г

Copyright © 2012

Все права защищены.

Все прочие маркировочные знаки, наименования продуктов и компаний, упомянутые в настоящем руководстве, являются товарными знаками соответствующих компаний.
