MANUAL DE UTILIZARE WHP18DA HiKOKI

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor inflamabile. Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tineți copiii sau privitorii la distanță în timp ce utilizați scula electrică. Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de şoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folositi o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilent, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mentineți permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.

f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispositive poate reduce pericolele legate de praf.

h) Nu lăsați obișnuintă dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.

O acțiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțati scula electrică. Folosiți scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folositi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect aparitia unor situații periculoase.

h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.

Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.

5) Utilizarea și întretinerea sculelor cu acumulatori

a) încărcați numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de acumulatori nu este folosit, țineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate iși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

e) Nu utilizați un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).

Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.

f) Nu expuneți un set de acumulatori sau o sculă la foc sau la temperaturi excessive.

Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.

g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.

Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

b) Nu reparați niciodată seturile de accumulatori deteriorați.

Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infirme.

AVERTISMENTE DE SIGURANTĂ MAŞINĂ DE ÎNŞURUBAT CU IMPÜLSURI PE BAZĂ DE ULEI CU ACUMULATOR

Apucati scula electrică de suprafețele izolate de prindere, atunci când executați o operațiune în care accesoriiul de fixare poate intra în contact cu cabluri ascunse. Accesoriiile de fixare care intră în contact cu un cablu „sub tensiune“ pot pune „sub tensiune“ părțile metalice descoperite și pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Aceasta este o sculă portabilă pentru înșurubarea și deșurubarea șuruburilor, buloanelor și piulițelor. Utilizați-o doar pentru aceste operațiuni.
2. Asigurați-vă că țineți scula ferm în timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vătămări. (Fig. 2)
3. Pregătirea și verificarea locului de muncă. Verificați dacă locul de muncă este corespunzător, urmând măsurile de precauție.
4. Nu utilizați mănuși confectionate din materiale predispuse la răsucire cum ar fi bumbacul, lâna, pânza sau firele etc.
5. Verificați cuplul real de strângere cu o cheie.
6. Opriti scula înainte de a schimba direcția de rotație. Eliberați întotdeauna întrerupătorul și așteptați ca scula să se oprească, înainte de a schimba direcția de rotație.
7. Nu atingeți niciodată componenta rotativă. Nu permiteți componentei rotative să ajungă în apropierea mâinilor dumneavoastră sau a altor părți ale corpului. Vă puteți tăia sau prinde în componenta rotativă. De asemenea, fiți atent/ă să nu atingeți componenta rotativă după ce a fost utilizată o perioadă îndelungată. E foarte fierbinte și vă puteți arde.
8. Vă rugăm utilizați atașamentele speciale, indicate în manualul de operare și catagolul HiKOKI. În caz contrar, vă puteți accidenta sau răni.
9. Asigurați-vă că atașamentele sunt bine fixate pe axul principal. Dacă acestea nu sunt fixate bine, ar putea ieși și produce răni.
   După instalarea bitului, trageți puțin de el pentru a vă asigura că nu va iesi în timpul utilizării. Dacă manșonul de ghidare nu revine în poziția sa originală, bitul nu este instalat corect.

Română

1. Oprirea unității după muncă neîntreruptă.

2. Scula electrică este prevăzută cu un circuit de protecție la temperatură pentru protecția motorului. Activitatea continuă poate determina creșterea temperaturii dispozitivului, activând circuitul de protecție la temperatură și oprind automat funcționarea. Dacă se întâmplă acest lucru, lăsați scula electrică să se răcească înainte de a o folosi din nou.

3. Motorul se poate opri în cazul în care scula este supraîncărcată. Dacă acest lucru se întâmplă, eliberați întrerupătorul sculei și eliminați cauza supraîncărcării. Evitați atingerea manșonului de ghidare și a carcasei ciocanului care se pot încălzi în timpul operării continue.

4. Utilizarea accumulatorului într-o atmosferă rece (sub 0 grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.

5. Instalati, ferm, cârligul. Dacă nu este instalat ferm cârligul, poate cauza vătămare în timpul utilizării. Când alegeți să transportați scula prinsă de centură, asigurați-vă că scoateți bitul. Nerespectarea acestei indicații poate avea ca rezultat vătămarea neașteptată.

6. Nu atingeți componentele din metal, acestea se înfierbântă foarte tare în timpul utilizării continue.

7. Nu priviți sursa de lumină direct. Vă puteți vătăma ochii. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriatți obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.

8. Când lucrați în locații înalte, eliberați zona de alte persoane și aveți grijă la condițiile de sub dumneavoastră.

9. Încărcați întotdeauna accumulatorul la o temperatură cuprinsă între 0°C–40°C. O temperatură mai mică de 0°C va duce la supraîncărcare, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C. Cea mai potrivită temperatură pentru încărcare este între 20°C–25°C.

10. Nu utilizati încărcătorul în continuu. Când s-a încheiat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.

11. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea accumulatorului.

12. Nu demontați niciodată accumulatorul sau încărcătorul.

13. Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

14. Nu aruncați accumulatorul în foc. Dacă accumulatorul este ars, acesta poate exploda.

15. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.

16. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

17. Când se folosește această unitate în continuu, unitatea se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Prin urmare, ori de câte ori carcasa se încinge, nu mai folosiți scula o vreme.

18. Asigurați-vă că accumulatorul este aplicat corect. Dacă prezintă joc, ar putea cădea și produce un accident.

19. Nu utilizati produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

20. Păstrați terminalele sculei (asamblarea accumulatorului) fără span și praf.

O Înainte de utilizare, asigurați-vă că nu s-au colectat span și praf în zona bornelor.

O în timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.

1. Utilizați întotdeauna scula și accumulatorul la temperaturi între -5°C și 40°C.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiu-ion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când acumulatorul este descărcat, motorul se oprește. În această situație încărcați imediat acumulatorul.

2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.

3. In situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.

O În timpul lucrului, asigurați-vă că pe accumulator nu cade șpan și nici praf.

O Asigurati-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

O Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

O Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folosiți accumulatorul în alte scopuri decât cele indicate.

4. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetati imediat să îl mai încărcați.

5. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

6. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

7. Nu îl folositi în locuri în care se generează o puternică electricitate statică.
8. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
9. Nu scufundati acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. întrun loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
10. Nu bruscați panoul de control și feriți-l de spargere. Aceasta ar putea avea consecințe nedorite.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic. În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.
3. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți accumulatorul și înapoiati-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.

O Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.

O Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un acumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

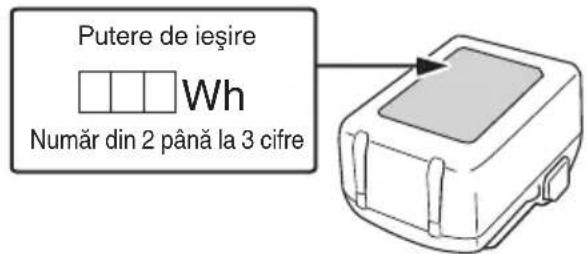

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

Putere de ieşire Wh Număr din 2 până la 3 cifre

PRECAUTII PRIVITOARE LA CONECTAREA DISPOZITIVULUI USB (UC18YSL3)

Când apare o problemă neașteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asigurați-vă întotdeauna că ați salvat o copie de siguranță a datelor de pe dispozitivul USB înainte de a folosi acest produs.

Vă rugăm să rețineți că firma noastră nu își asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute și nici pentru defectele care pot apărea la un dispozitiv conectat.

AVERTISMENT

O Înainte de utilizare, verificați cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere.
O În cazul în care nu utilizați produsul, acoperiți portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere.

NOTĂ

O Ocazional, ar putea exista o pauză în timpul reîncărcării USB.
○ Când nu se încarcă un dispozitiv USB, scoateți dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viață a accumulatorului unui dispozitiv USB și, totodată, se pot produce accidente neașteptate.
O Este posibil să nu se poată încărca unele dispositive USB, în funcție de tipul dispozitivului.

MĂSURI DE PRECAUTIE PRIVIND FUNCTIILE DE REZISTENTĂ LA PRAF ȘI IMPERMEABILITĂTE

Acest produs este conform cu evaluările din clasa de protecție IP56 (rezistență la praf și impermeabilizare) pentru echipamente electrice prevăzute de reglementările internaționale IEC. (Numai unitatea principală este conformă cu evaluările din clasa de protecție IP56 atunci când este echipată cu un accumulator.)

[Descrierile Codurilor IP] IP56

5

Evaluare protectie pentru penetrarea apei Trebuie să nu existe efecte adverse asupra echipamentului când este pulverizat cu jeturi puternice de apă din toate direcțiile (impermeabil). (100 L de apă pe minut stropiți timp de aproximativ trei minute de la o distanță de aproximativ trei metri, cu utilizarea unei duze de pulverizare cu un diametru de 12,5 mm.)

Română

6

Evaluare protectie pentru agresiune externă prin obiecte solidePraful care poate provoca efecte adverse asupra echipamentului trebuie să nu poată intra (rezistență la praf).(Echipamentul să fie lăsat neoperabil într-o cameră de testare în care particulele de pudră de talc cu un diametru mai mic de 75 μm plutesc în aer cu utilizarea unei pompe de agitare la o viteză de 2 kg pe metru cub timp de opt ore.)

Echipamentul a fost proiectat să reziste la efectele prafului și ale apei, dar nu există nici o garanție că nu va funcționa defectuos. Nu utilizați sau lăsați echipamentul în locuri unde este supus unor cantități excesive de praf, sau în locuri unde este scufundat în apă sau expus la apă de ploaie.

NUMELE PĂRTILOR

Numerele din lista de mai jos corespund Fig. 1–Fig. 15.

1	Apărătoare
2	Carcasă ciocan
3	Bucșă de ghidare
4	Lumină LED
5	Comutator declanșator
6	Panou de comandă
7	Acumulator (se vinde separat)
8	Cârlig
9	Mâner
10	Buton de comandă
11	Motor
12	Carcasă
13	Plăcuță indicatoare
14	Comutator selector mod strângere
15	Indicator luminos mod strângere
16	Comutator secțiune lumină
17	Placă color (se vinde separat)
18	Clapetă de închidere
19	Indicator luminos de încărcare
20	Șanț
21	Șurub
22	Bit de antrenare (se vinde separat)
23	Port-bit
24	Comutator indicator de încărcare a accumulatorului
25	Indicator luminos accumulator rămas
26	Panoul de afișaj

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru maşină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

*1 în funcție de accumulatorul conectat. Greutatea cea mai mare este măsurată cu BSL36B18X (se vinde separat). Acumulator

	WHP18DA: Mașină de înșurubat cu impulsuri pe bază de ulei cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Numai pentru țările membre UE Nu aruncați această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
	Curent continuu
V	Tensiune nominală
No	Viteză la mers în gol
Pm Mod alimentare
Nm Mod normal
Sm Mod ușor
SEm Mod șurub auto foraj
Bpm Fortă de impact
	Şurub mic
	Bulon standard
	Şurub auto foraj
MT	Cuplu de strângere (maxim)
	Dimensiune hexagonală acț.
	Greutate *1(Conform Procedura EPTA 01/2014)
	Pornire
	Oprire
	Deconectați acumulatorul
	Rotatie în sensul acelor de ceasornic
	Rotație contrară acelor de ceasornic
	Modul ușor (lumină roșie)„Muncă delicată”Strângerea șuruburilor cu diametru mic (M6 sau similare) etc.
	Modul normal (lumină roșie)„Muncă normală”Strângerea șuruburilor scurte, fixarea plăcilor de gips-carton etc.
	Modul alimentare (lumină roșie)„Muncă normală”Strângerea șuruburilor scurte, tirfoane, buloane etc.
	Modul șurub auto foraj (lumină verde)Strângerea șuruburilor auto foraj
	Apăsați și mențineți apăsat
	Luminozitate bec LED: Scăzut
	Luminozitate bec LED: Mediu
	Luminozitate bec LED: Ridicat
	Avertisment

	Luminează;Acumulatorul este încărcat peste 75%.
	Luminează;Acumulatorul este încărcat între 50%-75%.
	Luminează;Acumulatorul este încărcat între 25%-50%.
	Luminează;Acumulatorul este încărcat mai puțin de 25%.
	Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil.
	Clipește;Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-I să se răcească complet.
	Clipește;Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecțiuni.Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs.

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 213.

Accesorile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

O Înşurubarea și îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn și şuruburilor pentru tablă, etc.

SPECIFICATII

1. Sculă electrică

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 213.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

1. Acumulator (se vinde separat)

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați stecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi roșu. (Vezi Tabelul 1)

1. Introduceti accumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 4 (la pagina 2).

1. Incărcare

Atunci când introduceți în încărcător un accumulator, încărcarea va fi inițializată și indicatorul luminos de încărcare va clipi în culoare albastră.

Atunci când accumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1)

(1) Semnificațiile indicatorului luminos de încărcare Semnificațiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1: Semnificatiile indicatorului luminos de încărcare

PORNIRE/OPRIRE la intervale de 0,5 sec. (ROŞU)	Înainte de încărcare *1
Luminează timp de 0,5 sec. la intervale de 1 sec. (ALBASTRU)	Încărcat la mai puțin de 50%

Română

Luminează timp de 1 sec. la intervale de 0,5 sec.(ALBASTRU)	Încărcat la mai puțin de 80%
Luminează în mod continuu(ALBASTRU)	Încărcat la mai mult de 80%
Luminează în mod continuu(Sunet alarmă continuă:aproximativ 6 sec.) (VERDE)	La încărcare completă
PORNIRE/OPRIRE la intervale de 0,3 sec. (ROŞU)	Așteptare supraîncălzire *2
PORNIRE/OPRIRE la intervale de 0,1 sec. (Sunet alarmăintermitentă: aproximativ 2 sec.)(VIOLET)	Încărcarea nu se poate efectua *3

NOTĂ

*1 Dacă indicatorul luminos roșu continuă să clipească chiar și după ce încărcătorul a fost atașat, verificați dacă acumulatorul a fost întrodus complet.
*2 Acumulator supraîncălzit. Încărcare imposibilă. Deși încărcarea va începe odată ce accumulatorul s-a răcit chiar și atunci când este lăsat pe loc, cea mai bună practică este să scoateți accumulatorul și să îl lăsați să se răcească într-un loc umbrit, bine ventilat, înainte de încărcare.
*3 Defecțiune la accumulator sau la încărcător

- Introduceti complet accumulatorul.

– Verificați pentru a vă asigura că niciun corp străin nu este lipit de suportul sau de terminalele accumulatorului. În cazul în care nu există corpuri străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-l la o unitate de service autorizată.

○ Când încărcătorul accumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 5 minute până la următoarea încărcare.
(2) Referitor la temperaturile și timpul de încărcare a accumulatorului (Vezi Tabelul 2)

Tabelul 2

Model UC18YSL3
Tip de accumulator Li-ion
Tensiune de încărcare 14,4–18 V
Temperaturi la careacumulatorul poate fi reîncărcat		0°C–50°C
Timp încărcarepentru capacitateacumulator,aprox. (La 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)

Timp încărcare pentru capacitate accumulator, aprox. (La 20°C)	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Timp încărcare pentru capacitate accumulator de tip multi-volt, aprox. (la 20°C)	1,5 Ah(x 2 unități)	20 min
	2,5 Ah(x 2 unități)	32 min
	4,0 Ah(x 2 unități)	52 min
Număr celule accumulator 4–10
Tensiune de încărcare pentru USB		5 V
Curent de încărcare pentru USB		2 A
Greutate 0,6 kg

NOTĂ

O Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.
O Daçă încărcarea durează mult timp

– Incărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Încărcați acumulatorul într-un loc cald (cum ar fi în interior).

– Nu blocați orificiul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând performanța încărcătorului.
– Dacă ventilatorul de răcire nu funcționează, contactați un Centru de service autorizat HiKOKI pentru reparații.

1. Deconectați stecărul de la priză.

2. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTA

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

Cu privire la descărcarea electrică în caz de acumulatori noi etc.

Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.

Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.

(1) Reîncârcați acumulatorii înainte să se consume complet. Când simțiți că scula nu mai are putere, nu o mai folosiți și reîncârcați acumulatorul. Dacă veți continua să folosiți scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.
(2) Evitați reîncărcarea la temperaturi înalte. Un accumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de accumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.

ASAMBLARE ŞI OPERARE

Acțiune Figură		Pagină
Scoaterea și introducerea accumulatorului	3	2
Încărcare 4 2
Scoaterea și asamblarea cârligului 5 2
Montarea bitului*1	6	3
Port-bitul încorporat în partea inferioară a orificiului hexagonal al axului principal*2	7	3
Schimbarea direcției de rotație 8 3
Funcție de selectare mod strângere *3	9	3
Utilizarea întrerupătorului 10 4
Cum se utilizează lumina LED*4	11	4
Cum se modifică luminozitatea becului LED*5	12	4
Indicator nivel energie rămasă în accumulator	13	4
Încărcarea unui dispozitiv USB de la o priză electrică	14-a 4
Încărcarea unui dispozitiv USB și a bateriei de la o priză electrică	14-b 4
Cum să reîncărcați dispozitivul USB 15 5
Selectarea accesoriiilor — 214

*1 Montarea bitului

NOTĂ

După fixarea bitului, trageți-l ușor pentru a vă asigura că nu iese.

*2 Port-bitul încorporat în partea inferioară a orificiului hexagonal al axului principal

PRECAUTIE

Acest produs este livrat echipat, de asemenea, cu un port-bit. Asigurați-vă că port-bitul se află în interiorul orificiului hexagonal din axul principal, apoi instalați bitul de antrenare. (Fig. 7)

Selectați modul de strângere în timp ce comutatorul de declanșare este eliberat. Nerespectarea acestei indicatii ar putea avea ca rezultat funcționarea defectuoasă.

NOTĂ

Modul adecvat diferă în funcție de şurub și de materialul care este înşurubat. Testați câteva şuruburi și ajustați corespunzător modul de setare.

○ Comutatorul de selectare a modului de strângere poate fi reglat numai după ce accumulatorul a fost instalat în instrument și trăgaciul a fost apăsat o dată.

*4 Cum se utilizează lumina LED

NOTĂ

○ Apăsați comutatorul secțiunii luminii de pe panoul de comandă pentru a schimba modul de iluminare al becului LED de la „Mereu-PORNIT” → „SW interblocat” → „OPRIT”.

O Pentru a economisi energia accumulatorului, asigurați-vă că reduceți lumina cât mai mult posibil.

○ Ledul se stinge în mod automat după 2 minute, pentru a evita descărcarea accumulatorului, dacă ați uitat să îl stingeti.
○ Când este apăsat comutatorul secțiunii luminii, becul LED se va aprinde numai dacă acumulatorul este instalat și trăgaciul a fost apăsat o dată.
*5 Cum se modifică luminozitatea becului LED Apăsați și mențineți apăsat comutatorul secțiunii luminii și în timp ce becul LED clipește, apăsați comutatorul de selectare a modului de înșurubare pentru a comuta între 3 niveluri de luminozitate.

NOTĂ

Luminozitatea becului LED poate fi modificată numai după ce acumulatorul a fost instalat și trăgaciul a fost apăsat o dată.

SEMNAL DE AVERTIZARE AL BECULUI LED

Acest produs este prevăzut cu o funcție care este concepută pentru a proteja scula însăși precum și acumulatorul. În timp ce este trăgaciul este apăsat, dacă funcția de siguranță se activează în timpul operării, becul LED va clipi după cum este descris în Tabelul 3.

Când se declanșează funcția de siguranță, luați imediat degetul de pe trăgaci și urmați instrucțiunile descrise în acțiunile corective.

Tabelul 3

Afişaj cu lumină LED Functie de siguranță
Aprins 0,3 secunde/stins 0,3 secunde■ ■ ■ ■	Protectie la temperaturăPermiteți sculei și accumulatorului să se răcească bine.

CARACTERISTICI ALE MAŞINII DE İNŞURUBAT CU IMPULSURİ PE BAZĂ DE ULEI CU ACUMULATOR

Mașina de înșurubat cu impulsuri pe bază de ulei folosește un ulei vâscos pentru a genera presiunea care rotește bitul. Acest mecanism reduce zgomotul asociat cu strângerea șuruburilor la niveluri mult mai mici decât cele ale zgomotelor generate de alte tipuri de mașini de înșurubat cu impact.

NOTĂ

Vâscozitatea uleiului se modifică în funcție de temperatură. Retineti următoarele când utilizati scula:

O Nu folosiți scula într-un mediu cu temperaturi sub -5°C sau după ce a fost lăsată să stea pentru o perioadă îndelungată într-un mediu cu temperatura sub -5°C. În caz contrar, impacturile (cuplul) nu pot fi generate, deși trăgaciul este apăsat, sau numărul de impacturi generate se poate reduce semnificativ, ceea ce poate supraîncărca scula și, prin urmare, motorul se poate defecta.
○ De asemenea, dacă scula se utilizează în timp ce capacitatea rămasă a accumulatorului este scăzută, funcția de protecție a accumulatorului litiu-ion se poate activa și motorul se poate opri. Înainte de a utiliza scula, încărcați accumulatorul până când acesta se încarcă la 75% sau mai mult.
O Dacă scula este foarte fierbinte după ce a fost folosită continuu o anumită perioadă de timp, continuarea lucrului poate face dificilă strângerea șuruburilor, pentru că în această stare scula nu poate genera un cuplu suficient. În acest caz, opriți comutatorul și nu utilizați scula timp de 30 de minute sau mai mult.

Română

○ Acest produs utilizează un mecanism de impact hidraulic.

Aceasta înseamnă că funcția de protecție încorporată în acumulatorul litiu-ion poate să nu funcționeze atunci când vâscozitatea uleiului se află într-un anumit interval, ceea ce poate duce la defectarea motorului.

Nu utilizați produsul într-un mediu rece (sub -5°C) sau continuu sau în condițiile în care produsul ar putea fi suprasolicitat.

ÎNTRETINERE ŞI VERIFICARE

AVERTISMENT

Asigurați-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspectie.

1. Verificarea cuțitului

Utilizarea unui bit rupt sau cu vârful tocit este periculoasă, deoarece acesta poate aluneca. Înlocuiti-l.

1. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixați-le imediat.

Nerespectarea avertismentului poate duce la riscuri serioase.

1. Întretinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

1. Inspectarea bornelor (sculă și accumulator)

Verifi cati pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.

Ocazional verifi cati înainte, în timpul și după operare.

1. Curățarea exteriorului

Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

1. Depozitare

Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modificat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteti scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

90 dB (A)

Nivelul măsurat al presiunii sonore ponderate A:

82 dB (A)

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.

Impactul strângerii elementelor de fixare, la capacitatea maximă a sculei:

Valoare emisie vibrații ah = 13,2 m/s ^2

Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.

Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.

AVERTISMENT

○ Vibrațiile și emisia de zgomot în timpul folosirii effective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și

O Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO
