NÁVOD K OBSLUZE WHP18DA HiKOKI

Přečtěte si všechna varování, pokyny, nákresy a specifikace dodané k tomuto nářadí.

Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.

V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Pří používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. Suzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adapté. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.

c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být přičinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladnením elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.

Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.

Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.

Nabiječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.

b) Élektrické nářadí používejte výhradně se specifikovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.

c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.

Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.

f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.

Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.

Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

6) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE AKU PULSNÍHO UTAHOVÁKU

Držte elektrické nářadí za izolované úchopové plochy, když jej používáte s příslušenstvím, které může přijít do styku se skrytými vodiči. Kontakt s „živým“ vodičem způsobí, že kovové části elektrického nářadí se stanou také „živými“ a způsobí elektrický úraz obsluze.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Toto nářadí je prěnosné nářadí určené pro utahování a povolování závitů, šroubů a matic. Používejte jej pouze pro tuto činnost.
2. Újistěte se, že během práce držíte pevně nářadí. V opačném případě může dojít k nehodně nebo zranění. (Obr. 2)
3. Příprava a kontrola pracovního prostředí. Následujícím postupem zkontrolujte, zda je pracovní prostředí vhodné.
4. Nepoužívejte rukavice vyrobené z materiálu, který by se mohl smotat, jako například bavlna, vlna, tkanina nebo síťovina, atd.
5. Zkontrolujte aktuální utahovací moment pomocí momentového klíče.
6. Před přepnutím směru rotace zastavte nářadí. Před přepnutím směru rotace vždy uvolněte spínač a vyčkejte na zastavení nářadí.
7. Nikdy se nedotýkejte otáčejícího se dílu. Nedovolte, aby se otáčející se část dostala do blízkosti vašich rukou nebo jakékoli jiné části vašeho těla. Můžete se pořezat otáčejícího se dílu nebo se do něj zachytit. Dávejte také pozor na to, abyste se otáčejícího se dílu nedotkli po dlouhém nepřerušeném používání. Během používání se díl zahřívá, proto byste se mohli popálit.
8. Používejte určené příslušenství uvedené v provozním manuálu a katalogu HiKOKI. V opačném případě se vystavujete riziku nehody nebo úrazu.
9. Je důležité, aby příslušenství bylo řádně upevněno v hlavní hřídeli. Pokud není řádně upevněno, může vypadnout a způsobit úraz. Když do nástroje umístíte požadovaný bit, jemně za něj zatáhněte a přesvědčte se, že se nebude moci při provozu nástroje uvolnit. Pokud se vodicí pouzdro nevrátí do své původní polohy, pak není bit správně usazen.
10. Po stálé práci nechte nářadí odpočinout.
11. Mechanický nástroj je vybaven tepelnou ochranou okruhu z důvodu ochrany motoru. Nepřetržitý provoz může způsobit vzestup teploty jednotky, čímž se zaktivuje tepelná ochrana okruhu a provoz se

Čeština

automaticky zastaví. Pokud k tomu dojde, nechte mechanický nástroj před jeho opětovným použitím vychladnout.

1. Pokud je nářadí přetíženo, motor se může zastavit. Pokud se tak stane, uvolněte spínač nářadí a odstraňte příčinu přetížení. Nedotýkejte se vodicího pouzdra a pouzdra kladiva, které se mohou během nepřetržitého provozu zahřát.

2. Používání akumulátoru v chladném prostředí (pod 0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížit množství práce. Jedná se však o dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.

3. Namontujte pevně hák. Pokud hák není pevně namontován, může během používání způsobit úraz. Pokud se rozhodnete prénášet nástroj zaháknutý za kyčelní pás, odpojte bit. Pokud tak neučiníte, může dojít k nečekanému zranění.

4. Nedotýkejte se kovových součástí. Během nepřetržité práce se velmi zahřívají.

5. Nedívejte se přímo do světla. Můžete si poranit zrak. Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu.

6. Při práci na vyvýšených místech zajistěte, aby v pracovní oblastí nebyly žádné osoby, a sledujte stav oblasti pod vámi.

7. Akumulátor vždy nabíjejte v rozmezí teplot 0°C–40°C. Za teplot nižších než 0°C dojde k přebití akumulátoru, což je nebezpečný stav. Za teplot překračujících 40°C akumulátor nelze nabíjet. Nejvhodnějšími teplotami k nabíjení je rozmezí 20°C–25°C.

8. Nabiječku nepoužívejte nepřetržitě. Jakmile dokončite nabíjení, nabiječku nechte před dalším nabíjením odpočinout po dobu 15 minut.

9. Nedovolte, aby se do otvoru pro připojení akumulátoru dostaly cizí předměty nebo materiál.

10. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

11. Nikdy nezkratujte dobíjecí akumulátor. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

12. Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.

13. Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

14. Do větracích otvorů v nabíječce nevkládejte žádné předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky.

15. Při nepřetržitém používání této jednotky se může jednotka přehřát, což může vést k poškození v motoru a spínači. Proto vždy, když se zvýší teplota krytu, na chvíli přerušte práci s nářadím.

16. Újistěte se, že akumulátor je pevně nainstalován. Pokud je povolen, mohl by vypadnout a způsobit nehodu.

17. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

18. Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.

O Před použitím si ověrte, že se v prostoru svorek nenahromadily kovové částečky a prach.

O Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.

1. Nástroj a akumulátor vždy používejte při teplotách mezi -5°C a 40°C.

UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY

Z důvodu prodloužení životnosti je lithium-ionotový akumulátor vybaven ochrannou funkcí zastavení výkonu.

V připadech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač.

Nejedná se o závadu, ale o výsledek ochranné funkce

1. Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.

Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ

Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.

O Během práce kontrolujte, že na akumulátor nepadají piliny a prach.

O Újistěte še, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.

O Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

O Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

1. Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otrésům.

2. Nepoužívejte viditelně poškozený či deformovaný akumulátor.

3. Nepoužívejte akumulátor k jinému než určenému účelu.

4. Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

5. Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

6. V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.

7. Nepoužívejte na místech se silnou statickou elektrinou.

8. V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

9. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

10. Chraňte panel vypínače před silnými údery. Mohlo by dojít k poruše.

UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.
2. Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.
3. Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.

VAROVÁNÍ

Pokud se vodivé cizí těleso dostane do svorky lithium-ionontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-ionontových akumulátorů se říd'te následujícími předpisy a řádně je dodržujte.

○ Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.

TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ

Při přepravě lithium-ionotové baterie se říd'te následujícími opatřeními.

VAROVÁNÍ

Uvědomte přepravní společnost, že balení obsahuje lithium-iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.
○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

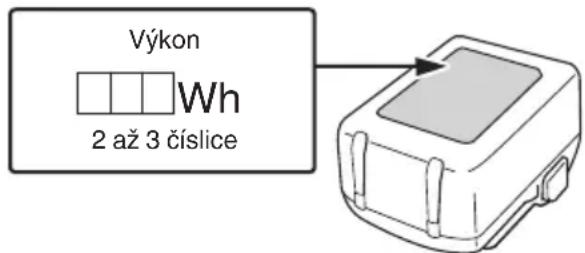

Výkon Wh 2 až 3 číslice

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE PŘIPOJENÍ ZAŘÍZENÍ USB (UC18YSL3)

Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí.

Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení.

VAROVÁNÍ

O Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení.
○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení.

POZNÁMKA

O USB nabíjení se může čas od času pozastavit.
○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám.
O V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení.

UPOZORNĚNÍ TÝKAJÍCÍ SE ODOLNOSTI VŮČI PRACHU A VODĚ

Tento výrobek odpovídá ochranné třídě IP56 (odolnost proti prachu a voděodolnost) pro elektrické zařízení, jak je stanoveno v mezinárodních předpisech IEC. (Pouze hlavní jednotka je v souladu s ochrannou třídou IP56 při vybavení bateriemi.)

[Popisy IP kódů]

IP56

5	Ochranná třída proti pronikání vodyPostříkání zařízení silnými proudy vody ze všech stran nesmí mít žádný nepříznivý efekt (voděodolnost).(100 L vody za minutu stříkané po dobu přibližně tří minut ze vzdálenosti přibližně tři metry s použitím trysky o průmeru 12,5 mm).
6	Ochranná třída proti externímu zásahu pevným předmětemPrach, který může mít nepříznivé účinky na zařízení, nesmí proniknout dovnitř (odolnosti proti prachu).(Zařízení zůstává v neovládané zkušební komoře, v níž se ve vzduchu vznáší částice práškového mastku o průměru méně než 75 μm s použitím míchacího čerpadla rychlostí 2 kg na metr krychlový za osm hodin.)

Zařízení bylo navrženo tak, aby odolalo účinkům prachu a vodě, ale neexistuje žádná záruka, že nebude docházet k poruchám. Nepoužívejte nebo nenechávejte zařízení v místech, kde je vystaveno nadměrnému množstvím prachu, nebo v místech, kde je ponořeno do vody či vystaveno dešti.

NÁZVY SOUČÁSTÍ

Čísla v seznamu níže odpovídají Obr. 1–Obr. 15.

1	Chránič
2	Pouzdro kladiva
3	Vodicí pouzdro
4	LED kontrolka
5	Spínač

Čeština

6	Panel spínače
7	Akumulátor (prodává se samostatně)
8	Hák
9	Držadlo
10	Tlačitko
11	Motor
12	Kryt
13	Identifi kační štítek
14	Funkce voliče utahovacího režimu
15	Kontrolka utahovacího režimu
16	Přepínač režimu osvětlení
17	Barevná deska (prodává se samostatně)
18	Aretace
19	Kontrolka nabíjení
20	Drážka
21	Šroub
22	Šroubovací bit (prodává se samostatně)
23	Nástavec na šroubovací bit
24	Spínač ukazatele zbývající kapacity akumulátoru
25	Kontrolka ukazatele zbývající kapacity akumulátoru
26	Panel zobrazení

SYMBOLY

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	WHP18DA: Aku pulsní utahovák
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
---	Stejnosměrný proud
V	Jmenovité napětí
n_0	Počet otáček při běhu naprázdno

Pm Vysoce výkonný režim
Nm Normální režim
Sm Mírný režim
SEm Režim samozávrtného šroubu
Bpm Počet úderů
	Malý závit
	Běžný šroub
	Samozávrtný šroub
MT	Utahovací moment (maximální)
	Velikost šestihranného pohonu
	Hmotnost *1(Podle metody EPTA 01/2014)
	ZAPNUTÍ
	VYPNUTÍ
	Odpojte baterii
	Otáčení ve směru hodinových ručiček
	Otáčení proti směru hodinových ručiček
	Mírný režim (červená kontrolka)„Jemná práce“Utahování šroubů s malým průměrem (M6 nebo podobné) atd.
	Normální režim (červená kontrolka)„Běžná práce“Utahování krátkých šroubů, připevňování sádrokartonu atd.
	Vysoce výkonný režim (červená kontrolka)„Běžná práce“Utahování dlouhých šroubů, pražcových vrtulí, šroubů s maticí atd.
	Režim samozávrtného šroubu (zelená kontrolka)Utahování samozávrtného šroubu
	Stiskněte a přidržte tlačitko stisknuté
	Jas kontrolky LED: Nízký
	Jas kontrolky LED: Střední
	Jas kontrolky LED: Vysoký

Varování

*1 Závisí na připojeném akumulátoru. Nejvyšší hmotnost je naměřena s BSL36B18X (prodává se samostatně).

Akumulátor

	Svítí;Zbývá více než 75% kapacity akumulátoru.
	Svítí;Zbývá 50%-75% kapacity akumulátoru.
	Svítí;Zbývá 25%-50% kapacity akumulátoru.
	Svítí;Zbývá méně než 25% kapacity akumulátoru.
	Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve.
	Bliká;Příkon se přerušil z důvodu vysoké teploty.Vyjměte akumulátor z nářadí a nechte jej plně vychladnout.
	Bliká;Příkon se přerušil kvůli poruše nebo závadě.Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 213.

Standardní příslušenství podléhají změnám bez předchozího upozornění.

POUŽITÍ

O Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod.

SPECIFIKACE

1. Elektrické nářadí

Specifikace k tomuto přístroji jsou uvedeny v tabulce na straně 213.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

1. Akumulátor (prodává se samostatně)

Model Napětí		Kapacita akumulátoru
BSL1850MA 18	V 5,0 Ah

NABÍJENÍ

Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte sitový kabel nabíječky do elektrické zasuvky. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení. (viz Tabulka 1)

2. Vložte akumulátor do nabíječky. Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 4 (na straně 2).

3. Nabíjení Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka nabíjení bude blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka 1)

(1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce 1.

Tabulka 1: Signalizace kontrolky nabíjení

ZAP/VYP v 0,5 s intervalech (ČERVENĚ)	Před nabíjením *1
	Nabitá na méně než 50%
Rozsvítí se po dobu 1 s v intervalech 0,5 s. (MODŘE)	Nabitá na méně než 80%
	Nabitá na více než 80%
Svítí nepřetržitě (Nepřetržitý zvuk bzučáku: asi 6 s) (ZELENĚ)	Nabíjení dokončeno
	Pohotovostní režim při přehřátí *2
ZAP/VYP v 0,1s intervalech (Přerušovaný zvuk bzučáku: asi 2 s) (FIALOVE)	Nelze nabíjet *3

POZNÁMKA

*1 Pokud červená kontrolka bliká nadále i po připojení nabíječky, zkontrolujte, zda je akumulátor zcela zasunutý. *2 Akumulátor je přehřátý. Nelze nabíjet. Přestože se nabíjení zahájí ihned po vychladnutí akumulátoru i v případě, že necháte akumulátor uvnitř, nejlepší postup je akumulátor před nabíjením vyjmout a nechat ho vychladnout na stinném, dobře větraném místě.

*3 Závada na akumulátoru nebo nabíječce – Zcela zasuňte akumulátor. – Zkontrolujte, zda na upevnění nebo na svorkách akumulátoru neulpěly cizí předměty. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obratře se na autorizované servisní středisko.

Čeština

○ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 5 minut, než budete opět nabíjet.

(2) Informace o teplotách a době nabíjení akumulátoru. (viz Tabulka 2)

Tabulka 2

Model UC18YSL3
Typ baterie Li-ion
Nabíjecí napětí 14,4–18 V
Rozmezí teplot pro nabíjení 0°C–50°C
Doba nabíjení pro kapacitu akumulátoru přibližná (při 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Doba nabíjení pro vícevoltový akumulátor, přibližně (při 20°C)	1,5 Ah(×2 jednotka)	20 min
	2,5 Ah(×2 jednotka)	32 min
	4,0 Ah(×2 jednotka)	52 min
Počet článků akumulátoru 4–10
Nabíjecí napětí pro USB 5 V
Nabíjecí proud pro USB 2 A
Hmotnost 0,6 kg

POZNÁMKA

○ Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

○ Pokud nabíjení trvá dlouho

– Nabíjení bude trvat déle při velmi nízkých okolních teplotách. Akumulátor dobíjejte na místě, kde je teplo (například v interiéru).
– Nezakrývejte větrací otvory. V opačném případě dojde k přehřátí vnitřního prostoru nabíječky' čímž dojde ke snížení jejího výkonu.
– Pokud chladicí ventilátor nefunguje, obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu.

1. Odpojte síťový kabel nabíječky ze zásuvky.

2. Pevně držte nabíječku a vytáhněte akumulátor. POZNÁMKA

Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.

Ohledně vybití v případě nových akumulátorů, apod.

Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu

používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije.

Jak zařídit delší výkon akumulátorů.

(1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost.
(2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte.

MONTÁŽ A PROVOZ

Činnost	Obrázek	Strana
Vyjmutí a vložení akumulátoru 3 2
Nabíjení 4 2
Vyjmutí a montáž háku 5 2
Nasazení vrtáku1	6	3
Nástavec na šroubovací bit usazený ve spodní části šestihranného otvoru v hlavní hřídeli*2	7	3
Změna směru otáčení	8 3
Funkce voliče utahovacího režimu*3	9	3
Činnost spínače	10	4
Jak používat LED světlo*4	11	4
Jak přepínat jas LED kontrolky*5	12	4
Ukazatel zbývající kapacity akumulátoru	13	4
Nabíjení USB zařízení ze zásuvky elektrické sítě	14-a	4
Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě	14-b	4
Postup nabíjení USB zařízení	15	5
Výběr příslušenství	—	214

*1 Nasazení vrtáku

POZNÁMKA

Po osazení bitu za něj jemně zatáhněte, abyste se ujistili, že se nevysune.

*2 Nástavec na šroubovací bit usazený ve spodní části šestihranného otvoru v hlavní hřídeli

UPOZORNĚNÍ

Tento výrobek je také vybaven nástavcem na šroubovací bit. Ujistěte se, že uvnitř v šestihranném otvoru v hlavní hřídeli je osazen nástavec na šroubovací bit, a poté osad'te šroubovací bit. (Obr. 7)

*3 Funkce voliče utahovacího režimu

UPOZORNĚNÍ

Vyberte utahovací režim, zatímco je spínač uvolněn. Pokud tak neučiníte, může dojít k selhání.

POZNÁMKA

○ Vhodný režim se liší v závislosti na šroubu a na materiálu, do kterého se šroub zavádí. Zavedte několik zkušebních šroubů a upravte režim nastavení odpovídajícím způsobem.

○ Přepínač utahovacího režimu může být nastaven pouze poté, co byla vložena baterie do hnacího mechanismu a spoušť jedenkrát vytažena.

*4 Jak používat LED světlo

POZNÁMKA

○ Stisknutím přepínače režimu osvětlení na panelu přepínačů změníte režim svícení LED kontrolky z možnosti „Vždy-ZAP“ → „SW blokováno“ → „VYP“.

○ Chcete-li šetřit energii baterie, nezapomeňte světlo co nejvíce ztlumit.

○ Aby se predešlo spotřebě energie způsobené zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypíná po 2 minutách.

○ Stisknutím přepínače režimu osvětlení se LED kontrolka rozsvítí pouze v případě, že je vložená baterie a spoušť jedenkrát vytažena.

*5 Jak přepínať jas LED kontrolky Stiskněte a podržte přepínač režimu osvětlení a zatímco LED kontrolka bliká, tisknutím vícepolohového přepínače utahovacího režimu přepínejte mezi třemi úrovněmi jasu.

POZNÁMKA

Jas LED kontrolky lze přepínat poté, co byla vložena baterie a spoušť byla jedenkrát vytažena.

VAROVNÝ SIGNÁL LED KONTROLKY

Tento produkt obsahuje funkci, která je navržena, aby chránila samotný nástroj, ale také baterii. Pokud se během provozu spustí tato bezpečnostní funkce, zatímco je spínač povytažen, LED kontrolka bude blikat dle popisu v tabulce 3.

Když se spustí bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí.

Tabulka 3

Podsvícený LED displej	Bezpečnostní funkce
0,3 sekundy zap/0,3 sekundy vyp ■ ■ ■ ■	Tepelná ochrana Nechte nástroj a baterii důkladně vychladnout.

VLASTNOSTI AKU PULSNÍHO UTAHOVÁKU

Aku pulsní utahovák vytváří za použití viskózního oleje tlak, který otáčí bitem. Tento mechanismus snižuje hluk vytvářený při utahování šroubů na úrovně hluku podstatně nižší, než jaké se vyskytují u ostatních typů rázových utahováků.

POZNÁMKA

Viskozita oleje se mění v závislosti na teplotě prostředí. Při používání nástroje mějte na paměti následující:

○ Nepoužívejte nástroj v prostředí s teplotou nižší než -5°C nebo pokud byl nástroj delší dobu v prostředí s teplotou nižší než -5°C. Jinak se může stát, že ani při povytažení spínače nedojde k vytváření potřebných rázů (kroutícího momentu), nebo dojde k výraznému snížení počtu vytvářených rázů, což může způsobit přetížení nástroje, a v důsledku toho poruchu motoru.

○ Pokud je nářadí používáno v době, kdy je zbývající kapacita baterie nízká, může se aktivovat ochranná funkce lithium-iontové baterie a motor se může zastavit. Před použitím nářadí nabíjejte baterii tak dlouho, dokud její zbývající kapacita nebude 75% nebo vyšší.

○ Pokud je nástroj po určité době nepřetržitého používání velmi horký, při pokračujícím provozu nástroje se může utahování šroubů ztížit, protože nástroj v tomto stavu nemusí být schopen vytvářet dostatečný krouticí moment. V takovém případě vypněte spínač a nástroj po dobu nejméně 30 minut nepoužívejte.

O Tento výrobek využívá hydraulický rázový mechanismus.

To znamená, že při určitém rozmezí viskozity oleje může dojít k tomu, že ochranná funkce začleněná v lithium-iontové baterii nebude správně fungovat, což může způsobit poruchu motoru.

Výrobek nepoužívejte v chladném prostředí (při teplotě -5°C a nižší) a vyhněte se nepřetržitému používání výrobku za podmínek, při kterých může dojít k jeho přetížení.

ÚDRŽBA A KONTROLA

VAROVÁNÍ

Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.

1. Kontrola nástavce

Použití zlomeného bitu nebo bitu s opotřebovanou špičkou je nebezpečné, protože bit může klouzat. Vyměňte jej.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

3. Údržba motoru

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím.

5. Údržba povrchu

Pokud je prístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

6. Skladování

Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-ionotových akumulátorů Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

Důležité upozornění týkající se akumulátoru pro elektrické akumulátorove nářadí společnosti HiKOKI

Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.

Informace o vzduchem šířeném hluku a vibracích

Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 90 dB (A)

Změřená vážená hladina akustického tlaku A: 82 dB (A)

Nejistota K: 3 dB (A)

Používejte chrániče sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.

Účinné utahování spojovacích prvků s použitím maximální kapacity nářadí:

Hodnota vibračních emisí ah = 13,2 m/s²

Nejistota K = 1,5 m/s²

Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí. Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.

VAROVÁNÍ

○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

3) Osobná bezpečnost'

V rukách neškolených osôb je elektrické náradie nebezpečné.

g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.

O Nedovol'te, aby počas práce padali na batériu kovové piliny a prach.

1. Panel vypínača nevytavujte silným nárazom ani ho nepoškodzujte. Môže to viest' k problémom.

UPOZÖRNENIE

1. Elektrické náradie

Pred použitím elektrického náradia nabite batériu nasledovne.

1. Napájací kábel nabíjačky pripojte k zásuvke.

Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka nabíjania načerveno. (Pozrite Tabul'ku 1)

1. Vložte batériu do nabíjačky.

Batériu pevne vložte do nabíjačky tak, ako je to zobrazené na Obr. 4 (na strane 2).

3. Nabíjanie

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a indikátor nabíjania bude blikat modrou farbou. Po úplnom nabití batérie začne kontrolka svietit' nazeleno. (Pozrite Tabul'ku 1)

(1) Význam svetla kontrolky nabíjania

Tabul'ka 1: Významy kontrolky nabíjania

*1 Ak červená kontrolka bliká aj po pripojení nabíjačky, skontrolujte, či je batéria úplne vložená.

*2 Batéria je prehriata. Nedá sa nabit'. Hoci sa nabíjanie spustí po vychladnutí batérie, aj ked' zostane na mieste, najlepšie je batériu pred nabíjaním vybrat' a nechat' ju vychladnút' na dobre vetranom mieste v tieni.

*3 Porucha batérie alebo nabíjačky

- Uplne vložte batériu.

1. Odpojte napájací kábel nabíjačky zo zásuvky.

2. Nabíjačku pevne uchopte a vytiahnite batériu. POZNÁMKA

Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.

Po nasadení jemne zatiahnite za bit, aby ste sa uistili, že sa nevysunie.

○ Spínač voliča režimu uťahovania je možné nastavit až po vložení batérie do náradia a po jednorazovom zatiahnutí spínača.

○ Stlačením prepínača sekcie svetla na spínacom paneli zmeníte režim osvetlenia LED svetla z „Vždy zap.“ → „Spínač zablokovaný“ → „Vyp.“.

○ Ak chcete šetrit' energiu batérie, nezabudnite čo najviac stlmit' svetlo.

Jas LED svetla je možné prepínať až po nainštalovaní batérie a jednorazovom stlačení spínača spúšte.

VAROVNÝ SIGNÁL LED SVETLA

Ak sa spustí ochranná funkcia, okamžite uvol'nite prst zo spínača a postupujte podl'a pokynov uvedených v nápravných opatreniach.

Tabul'ka 3

Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.

Skontrolujte, či sa na svorkách nenazbierali kovové piliny a prach.

Slovenčina

Nameraná vážená úroveň hladiny akustického výkonu A: 90 dB (A)

Nameraná vážená úroveň hladiny akustického tlaku A: 82 dB (A)

Neurčitost K: 3 dB (A)

Používajte chrániče sluchu.

Odchýlka K = 1,5 m/s²

Modřická 205, 664 48 Moravany, Czech Republic

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.cz
