Lavender i-Size - Scaun auto Lionelo - Manual de utilizare gratuit

Tip produs	Scaun auto i-Size cu ham pe 5 puncte și ridicător integrat
Marca	Lionelo
Model	Lavender i-Size
Normă de siguranță	R129/03 (i-Size)
Grupe de mărime	Grupa 1: 76-105 cm (max 18 kg) - Grupa 2/3: 100-150 cm (max 36 kg estimat)
Vârsta recomandată	De la 15 luni (76 cm) până la aproximativ 12 ani (150 cm)
Instalare	ISOFIX + Top Tether, numai cu fața la drum
Număr de poziții de înclinare	5 poziții reglabile
Reglare tetieră	Da, înălțime reglabilă cu reglare integrată a centurilor de umăr
Ham	Ham pe 5 puncte detașabil pentru utilizare ca ridicător
Greutatea scaunului	Aproximativ 10 kg (nu este specificat în manual)
Dimensiuni (L x l x h)	Nu sunt specificate
Material	Țesătură lavabilă manual la 30°C, nu se usucă la mașină și nu se expune la soare
Curățarea părților din plastic	Cârpă umedă cu detergent delicat, fără produse agresive
Accesorii incluse	Perne de protecție pentru centuri, căptușeală scaun, spațiu de depozitare pentru manual
Depozitarea hamului	Posibil pentru trecerea în modul ridicător (grupa 100-150 cm)
Durata de viață	6 ani de la data fabricației (recomandare generală)

Întrebări frecvente - Lavender i-Size Lionelo

Cum se instalează scaunul Lavender i-Size cu ISOFIX?

Desfășurați brațele ISOFIX apăsând pe pârghia (14), fixați-le pe ancorele ISOFIX ale vehiculului până la un clic. Verificați dacă indicatoarele devin verzi. Împingeți scaunul împotriva spătarului vehiculului, apoi fixați și tensionați cureaua Top Tether.

Cum se reglează tetiera scaunului?

Desprindeți și eliberați centurile menținând butonul de reglare a tensiunii (4), apoi trageți de pârghia de reglare a tetierei (13) pentru a ajusta înălțimea. Centurile de umăr se reglează automat. Tetiera trebuie poziționată astfel încât centurile să fie la nivelul umerilor.

Cum îmi fixez copilul în scaun cu hamul?

Așezați copilul, fixați conectorii centurii și introduceți-i în cataramă până la clic. Trageți de banda de reglare pentru a tensiona curelele. Asigurați-vă că centurile nu sunt răsucite și că centura de șold este joasă pe bazin.

Se poate folosi scaunul cu spatele la drum?

Nu, scaunul Lavender i-Size este conceput doar pentru utilizare cu fața la drum de la 76 cm și 15 luni.

Cum se trece de la modul ham la modul ridicător (100-150 cm)?

Desprindeți centurile scaunului pentru copil, scoateți căptușeala și perna cataramei. Treceți catarama prin gaura materialului și plasați-o în compartimentul de depozitare. Apoi depozitați toate curelele sub materialul inferior al spătarului.

Cum se scoate scaunul din mașină?

Pentru ISOFIX, împingeți pârghia ISOFIX, apăsați butoanele de demontare de fiecare parte pentru a debloca brațele, apoi retrageți-le. Pentru Top Tether, slăbiți cureaua și decuplați-o de la punctele de ancorare.

Cum se curăță materialul scaunului?

Materialul se spală manual la maximum 30°C. Nu utilizați uscătorul de rufe și nu expuneți la soare pentru uscare. Părțile din plastic se curăță cu o cârpă umedă și un detergent delicat.

Care sunt grupele de mărime pentru acest scaun?

Acoperă copiii de la 76 la 150 cm. Până la 105 cm, utilizați hamul pe 5 puncte (max 18 kg). De la 100 la 150 cm, utilizați modul ridicător cu centura de siguranță a vehiculului.

Pot instala scaunul pe un scaun din față cu airbag?

Nu, este imperativ să instalați scaunul doar pe scaunele din spate ale vehiculului, iar dacă este prezent un airbag frontal, acesta trebuie dezactivat. Consultați manualul vehiculului.

Ce trebuie făcut în caz de accident cu scaunul?

Dacă scaunul a suferit un șoc puternic, acesta trebuie înlocuit. Chiar și fără daune vizibile, tensiunile îi pot compromite siguranța.

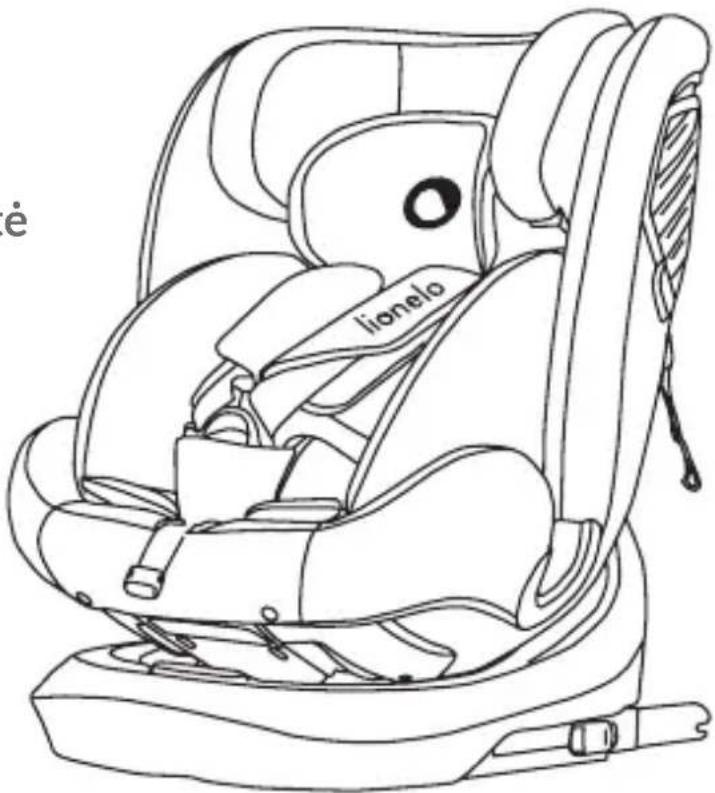

MANUAL DE UTILIZARE Lavender i-Size Lionelo

Scaun auto pentru bebeluși

Bilbarnstol

Bilsete

Autostol

Auton turvaistuin

Dacă aveți observații sau întrebări cu privire la produsul achiziționat, vă rugăm să ne contactați: [e-mail]

Producător:

BrandLine Group Sp. z o. o.

Produsul îndeplinește cerințele standardului: R129/03.

Informații pentru grupul cu înălțimea de la 76 la 105 cm

ATENTIE

Acesta este un sistem îmbunătățit de siguranță pentru copii din categoria „i-Size”. Acesta a fost omologat în conformitate cu regulamentul ONU nr. 129 pentru utilizarea în pozițiile de ședere din categoria „i-Size” indicate de producătorii de vehicule în manualul de utilizare al vehiculului.

Dacă aveți îndoieli, consultați producătorul sau comerciantul cu amănuntul al sistemului de siguranță pentru copii modernizat.

Informații pentru grupul cu înălțimea de la 100 la 150 cm

ATENTIE

Acesta este un sistem de siguranță îmbunătățit pentru copii de tip "scaun înălțător din categoria i-Size". Acesta a fost omologat în conformitate cu Regulamentul nr. 129 al ONU, pentru a fi utilizat în principal în locurile de ședere pentru "i-Size", așa cum este indicat de către producătorii de vehicule în manualul de utilizare al vehiculului.

Dacă aveți îndoieli, consultați producătorul sau comerciantul cu amănuntul al sistemului de siguranță pentru copii modernizat.

Produsul este adecvat pentru instalare numai în locațiile marcate cu simbolul fig. A, marcat ca i-Size.

din

Produsul este adecvat numai pentru instalarea în scaunul marcat cu simbolul

din

fig. A, orientat cu fața la direcția de mers și cu airbagul dezactivat. Se recomandă ca scaunul să fie instalat numai pe locurile din spate ale mașinii.

AVERTISMENT:

1. Produsul este destinat copiilor cu o înălțime cuprinsă între 76 și 150 cm.
2. Important! Nu utilizați un scaun pentru copii dacă vârsta copilului este mai mică de 15 luni.
3. Componentele dure și părțile din plastic ale sistemului de siguranță pentru copii trebuie poziționate și instalate astfel încât, în condiții normale de utilizare a vehiculului, să nu poată fi prinse de scaunul glisant sau de ușa vehiculului.
4. Toate centurile de siguranță pentru copii trebuie să se potrivească bine la mărimea copilului. Centurile nu trebuie să fie răsucite.
5. Centurile care fixează sistemul de siguranță de vehicul trebuie să fie tensionate.
6. Asigurați-vă că centurile subabdominale sunt joase pentru a asigura în mod corespunzător pelvisul.
7. Dacă produsul a fost expus la factori puternici (cum ar fi impactul), acesta trebuie înlocuit.
8. Nu aduceți nicio modificare la scaun și nu adăugați componente noi fără aprobarea autorității de omologare. Pentru a asigura o siguranță maximă pentru copil, echipamentul trebuie fixat și utilizat în conformitate cu instrucțiunile din manual.
9. Părțile din plastic ale acestui scaun se pot încălzi la soare și pot provoca arsuri pe pielea copilului.
10. Nu lăsați niciodată un copil singur într-un scaun pentru copii într-un vehicul.
11. Bagajele și alte obiecte similare trebuie să fie asigurate astfel încât să nu provoace

vătămări corporale în caz de coliziune.

1. Nu utilizati scaunul fără husa din material textil.
2. Husa nu poate fi înlocuită cu un element dintr-un alt set. Aceasta face parte integrantă din kit și afectează funcționarea sistemului de reținere.
3. Aveți întotdeauna la dumneavoastră acest manual de utilizare.
4. Consultați manualul de utilizare al producătorului vehiculului.

LISTĂ DE PIESE (FIG. B)

1. Tetiera
2. Perne de siguranță pentru centura de siguranță
3. Centurile de siguranță pentru umăr
4. Buton de reglare a tensionării curelei
5. Curea de reglare a tensionării centurii de siguranță
6. Ghidaj centură de umăr
   6a. Ghid pentru centura de talie
7. Maneta de reglare a tetierei
8. Insertie de reducere
9. Cataramă pentru centura de

siguranță

1. Protectia cataramei
2. Baza
3. Compartiment de depozitare pentru manualele de utilizare
4. Conectori ISOFIX
5. Manetă ISOFIX
   14a. Buton de demontare ISOFIX
6. Centură de ancorare superioară
7. Indicator de ancorare superioară
8. Reglaj lungime curea de ancorare superioară
9. Pârghie de reglare a înclinării spătarului

MONTARE ÎN MAŞINĂ

Montarea scaunului Orientarea	scaunului	Pozitia scaunului Mărimea copilului
- Montare prin ISOFIX și curea Top Tether- Purtarea centurii de siguranță de către copilReglați scaunul într-una din cele 5 poziții disponibile de (consultați: Reglarea înclinării scaunului).	Cu fața la direcția de mers	De la 76 la 105 cmGreutatea copilului: maxim 18 kg
- Instalare cu centuri ISOFIX si centuri auto- Instalare numai cu centuri autoReglați scaunul într-una din cele 5 poziții disponibile de (consultați: Reglarea înclinării scaunului).	Cu fața la direcția de mers	De la 100 la 150 cm

CU FATA LA DIRECTIA DE MERS (76 - 105 CM)

1. Aşezati scaunul auto pe canapeaua maşinii în spațiul destinat instalării.
2. Împingeți maneta ISOFIX (14, fig. B) și brațele ISOFIX se vor extinde automat (fig. 1). Ancorați brațele ISOFIX la dispozitivele de fixare situate pe bancheta mașinii. Brațele se vor întrepătrunde și veți auzi un clic caracteristic (fig. 2).
3. Indicatorul verde de pe butonul ISOFIX trebuie să fie vizibil pe ambele părți (fig. 3).
4. Împingeți maneta ISOFIX (14, fig. A), apoi apăsați scaunul pe partea din spate a scaunului auto. Împingeți baza deplasând stânga-dreapta spre spătar pentru a vă asigura că este apăsată cât mai tare posibil pe canapeaua mașinii.
5. Reglați înclinarea scaunului în una dintre cele 5 poziții disponibile (a se vedea: Reglarea înclinării scaunului).

ATENTIE! Orice modificare a înclinației spătarului în timpul utilizării scaunului necesită reajustarea lungimii centurii superioare de ancorare.

1. Desfaceți centura superioară Top Tether apoi apăsați butonul de control al lungimii (17, fig. B) pentru a regla lungimea centurii și a deplasa catarama și cârligul pe capătul centurii
2. Treceți centura Top Tether sub tetiera scaunului auto (fig. 4).
3. Ataşati centura de siguranță superioară la punctul de ancorare din maşină (fig. 5). Punctele de ancorare pot fi amplasate în locații diferite, în funcție de vehicul (fig. 6).
4. Strângeti centura superioară Top Tether cât mai strâns posibil și asigurati-vă că indicatorul este verde (fig. 7). Scaunul este acum instalat corect în mașină.
5. Aşezati copilul pe scaun și reglați tetiera (a se vedea: Reglarea tetierei).
6. Fixați centurile de siguranță (a se vedea: Fixarea și desprinderea copilului în scaun).

CU FAȚA LA DIRECTIA DE MERS (100 - 150 CM)

1. Aşezati centura superioară Top Tether (a se vedea: Centură de siguranță superioară Top Tether).
2. Retrageți centurile de siguranță (a se vedea: Centuri de siguranță cu 5 puncte de retragere).
3. Aşezati scaunul auto pe canapeaua maşinii în spațiul destinat instalării.
4. Setați înclinarea scaunului într-o poziție așezată (consultați: Reglarea înclinării scaunului).

Atenție! Pentru instalațiile fără ISOFIX, săriți peste pașii de la 5 la 7.

1. Împingeti maneta ISOFIX (14, fig. B) și brațele ISOFIX se vor extinde automat (fig. 1). Ancorați brațele ISOFIX la dispozitivele de fixare situate pe bancheta mașinii.

Brațele se vor întrepătrunde și veți auzi un clic caracteristic (fig. 2).

1. Indicatorul verde de pe butonul ISOFIX trebuie să fie vizibil pe ambele părți (fig. 3).
2. Împingeți maneta ISOFIX (14, fig. A), apoi apăsați scaunul pe partea din spate a scaunului auto. Împingeți baza deplasând stânga-dreapta spre spătar pentru a vă asigura că este apăsată cât mai tare posibil pe canapeaua mașinii.
3. Aşezati copilul pe scaun și reglati tetiera (a se vedea: Reglarea tetierei).
4. Scoateți centura de siguranță a mașinii.
5. Treceți centura de umăr prin ghidajul centurii de umăr, care se află în partea de jos a rezemătorii de cap a scaunului (A, fig. 8). Treceți centura subabdominală prin ghidajul centurii subabdominale (B, fig. 8).
6. Puneti-vă centurile de siguranță. Veți auzi un clic distinctiv.
7. Asigurati-vă că centurile nu sunt răsucite.
8. Asigurați-vă că centurile sunt poziționate corect în ghidaje și strânse și că catarama nu este prea aproape de ghidajul centurii transversale (Fig. 8).

FIXAREA ŞI DESFACEREA CENTURILOR DE SIGURANTĂ

1. Slăbiti centurile de siguranță apăsând butonul de reglare a tensiunii (4, fig. B) și trăgând centurile (Fig. 9).
2. Desfaceți centurile de siguranță apăsând butonul roșu al cataramei (fig. 10)
3. Aşezati copilul pe scaun.
4. Reglați tetiera (consultați: Reglarea tetierei).
5. Conectați conectorii centurii (fig. 11) și apoi introducți-i în cataramă. Veți auzi un clic distinctiv. Centurile de siguranță sunt acum fixate.
6. Pentru a strânge curelele, trageți cureaua de reglare a tensiunii curelei (fig. 12). Pentru a slăbi centurile, apăsați butonul de reglare a centurii și trageți centurile de umăr.

Atenție! Asigurați-vă că centurile de siguranță sunt strânse, aproape de corpul copilului și nu sunt răsucite. Asigurați-vă că centura pentru șolduri este coborâtă și protejează pelvisul copilului. Centurile trebuie să fie strânse pe corpul copilului, dar nu trebuie să fie prea strânse și să provoace disconfort.

Atenție! Copiii cu o înălțime mai mică de 87 cm pot utiliza scaunul numai cu ajutorul unei inserții de reducere.

REGLAREA TETIEREI

Pentru a modifica înălțimea tetierei:

1. Desfaceți și slăbiți centurile de siguranță în timp ce țineți apăsat butonul de reglare a tensionării centurii de siguranță (4, fig. B). Acest lucru vă va permite să reglați mai liber înălțimea tetierei.
2. Trageți maneta de reglare a tetierei (Fig. 13).

Setarea înălțimii curelelor de umăr este integrată cu setarea înălțimii tetierei. Prin reglarea înălțimii tetierei, înălțimea curelelor de umăr va fi reglată automat.

Atenție! Reglați tetiera astfel încât curelele de umăr să nu fie prea sus, de exemplu la linia urechii sau mai sus, sau prea jos, de exemplu în spatele copilului. Curelele de umăr trebuie să fie la înălțimea umerilor copilului (Fig. 14).

PĂSTRAREA CENTURII DE SIGURANTĂ SUPERIOARĂ TOP TETHER

Desfaceți și rotiți centura de siguranță superioară și așezați-o, împreună cu dispozitivul de reglare a lungimii, în compartimentul de depozitare situat în partea exterioară spate a scaunului (fig. 15).

CENTURI DE SIGURANTĂ RETRACTABILE ÎN 5 PUNCTE

ATENTIE! Următoarele informații se aplică grupului de 100 – 150 cm.

1. Desfaceți centurile de siguranță apăsând butonul roșu al cataramei (fig. 10)
2. Îndepărtați inserția de reducere (fig. 16) și scoateți capacul cataramei centurii de siguranță (fig. 17).
3. Desfaceti închizătoarele metalice de pe partea superioară a capacului spătarului, apoi ridicati această parte în sus.
4. Treceți catarama centurii de siguranță prin orificiul corespunzător din capacul pernei scaunului (fig. 18), apoi eliberați centura de siguranță prin introducerea cataramei metalice prin orificiul din scaun.
5. Deschideți zăvoarele metalice situate pe partea inferioară a capacului spătarului.
6. Conectați conectorii curelei și apoi introduceti-i în cataramă (A, fig. 19). Veți auzi un clic distinctiv.
7. Plasați catarama centurii de siguranță în compartimentul de depozitare situat în scaun, sub capac. Închideți compartimentul (B, fig. 19).
8. Desfaceți elementele metalice de fixare situate pe perna inferioară a spătarului și apoi așezați toate componentele centurii de siguranță în spațiul de sub capacul inferior al spătarului.
9. Coborâți partea superioară a capacului spătarului și fixați din nou închizătoarele metalice.

DEMONTAREA SCAUNULUI - ISOFIX

Pentru a decupla brațele ISOFIX, apăsați maneta ISOFIX (14, fig. B). Brațele vor ieși din bază. Apoi apăsați butoanele de îndepărtare Isofix (14a, fig. B) de pe fiecare parte - brațele se vor dezactiva. Indicatorul de pe butonul ISOFIX va deveni roșu. Împingeți din nou maneta ISOFIX (14, fig. B) și retrageți brațele glisându-le în baza scaunului pe o parte.

Slăbiți centura. Desfaceți centura Top Tether din punctele de ancorare ale mașinii. Indicatorul devine roșu.

REGLAREA ÎNCLINĂRII SCAUNULUI

Pentru a regla înclinarea scaunului, apăsați maneta de înclinare a scaunului (18, fig. B) și poziționați scaunul în poziția dorită. Setarea corectă va fi semnalată printr-un clic. Scaunul are 5 niveluri de reglare a înclinării orientate înainte și înapoi.

ÎNDEPĂRTAREA ȘI FIXAREA HUSEI

Capacul trebuie să fie desfăcut și complet glisat de pe corpul scaunului. În acest scop:

1. Reglați tetiera în cea mai înaltă poziție disponibilă (consultați: Reglarea tetierei).
2. Desfaceți centurile de siguranță (consultați: Fixarea și desfacerea centurilor de siguranță).
3. Scoateți și îndepărtați pernele de protectie ale centurii de siguranță.
4. Începeti îndepărtarea husei de pe tetieră.
5. Desfaceti încuietorile metalice și apoi scoateți elementele ale husei rămase.
   Pentru a monta din nou husa scaunului, efectuați pașii de mai sus în ordine inversă.

CURĂȚARE ȘI ÎNTRETINERE

Husa poate fi spălată manual la o temperatură maximă de 30°C. Nu folosiți uscătoarele de rufe la uscare. Husa nu trebuie expus la lumina soarelui pentru uscare. Componentele din plastic pot fi curățate cu o cârpă umedă și un detergent delicat.

Atentie! Nu folositi detergenti puternici sau agenti de înălbire.

Fotografiile sunt doar în scop ilustrativ, aspectul real al produselor poate fi diferit de cel prezentat în imagini.
