MANUAL DE UTILIZARE S_CG501DC Vonroc

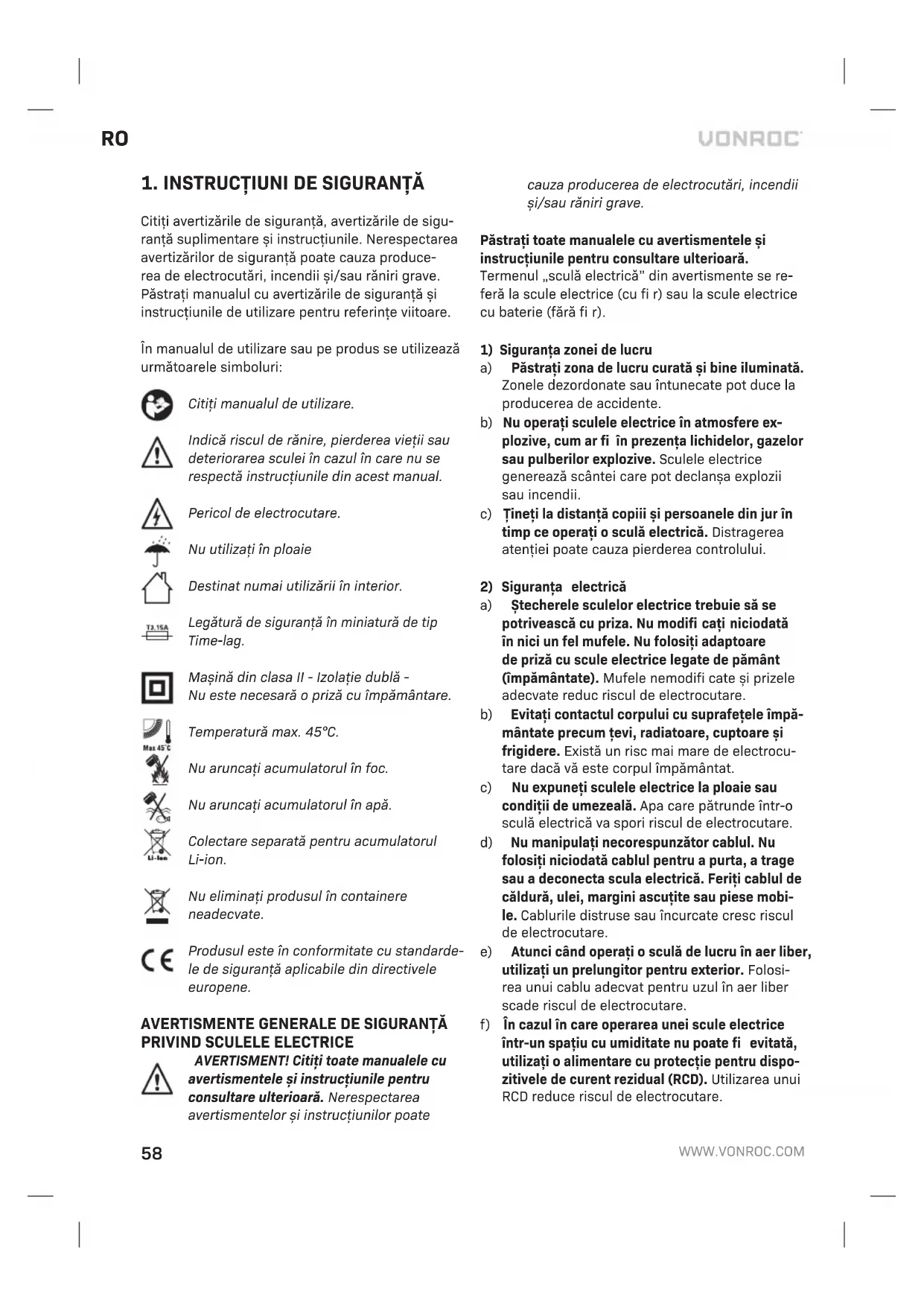

Traducere a instrucţiunilor originale 58

Citiți avertizările de siguranță, avertizările de sigu- ranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza produce- rea de electrocutări, incendii și/sau răniri grave. Păstrați manualul cu avertizările de siguranță și instrucțiunile de utilizare pentru referințe viitoare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiți manualul de utilizare. Indică riscul de rănire, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual. Pericol de electrocutare. Nu utilizați în ploaie Destinat numai utilizării în interior. Legătură de siguranță în miniatură de tip Time-lag. Mașină din clasa II - Izolație dublă - Nu este necesară o priză cu împământare. Temperatură max. 45°C. Nu aruncați acumulatorul în foc. Nu aruncați acumulatorul în apă. Colectare separată pentru acumulatorul Li-ion. Nu eliminați produsul în containere neadecvate. Produsul este în conformitate cu standarde- le de siguranță aplicabile din directivele europene.

AVERTISMENT! Citiți toate manualele cu avertismentele și instrucțiunile pentru consultare ulterioară. Nerespectarea avertismentelor și instrucțiunilor poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați toate manualele cu avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică” din avertismente se re- feră la scule electrice (cu fi r) sau la scule electrice cu baterie (fără fi r).

1) Siguranța zonei de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate pot duce la producerea de accidente. b) Nu operați sculele electrice în atmosfere ex- plozive, cum ar fi în prezența lichidelor, gazelor sau pulberilor explozive. Sculele electrice generează scântei care pot declanșa explozii sau incendii. c) Țineți la distanță copiii și persoanele din jur în timp ce operați o sculă electrică. Distragerea atenției poate cauza pierderea controlului.

2) Siguranța electrică

a) Ștecherele sculelor electrice trebuie să se potrivească cu priza. Nu modifi cați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodifi cate și prizele adecvate reduc riscul de electrocutare. b) Evitați contactul corpului cu suprafețele împă- mântate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocu- tare dacă vă este corpul împământat. c) Nu expuneți sculele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o sculă electrică va spori riscul de electrocutare. d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cablul pentru a purta, a trage sau a deconecta scula electrică. Feriți cablul de căldură, ulei, margini ascuțite sau piese mobi- le. Cablurile distruse sau încurcate cresc riscul de electrocutare. e) Atunci când operați o sculă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosi- rea unui cablu adecvat pentru uzul în aer liber scade riscul de electrocutare. f) În cazul în care operarea unei scule electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protecție pentru dispo- zitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.RO

3) Siguranța personală

Fiți precauți, fi ți atenți la ceea ce faceți și res- pectați regulile de bun simț atunci când operați o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosit sau sub infl uența drogurilor, alcoolului sau unui tratament medi- camentos. Un moment de neatenție în timpul operării sculelor electrice poate cauza vătămări corporale grave. b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi. Echipamentul de protecție precum masca de praf, pantofi i de protecție antiderapanți, casca de protecție sau protecția auzului, utilizate în condiții adecvate vor reduce pericolul de acci- dentare.

Preîntâmpinați pornirea accidentală. Asigu- rați-vă că întrerupătorul este în poziția-oprit, înainte de a vă conecta la sursa de alimentare (curent electric sau baterie), de a ridica sau transporta scula. Transportul sculei electrice ținând degetul pe întrerupător sau alimentarea sculelor electrice care au comutatorul pornit poate duce la accidente. d) Îndepărtați orice cheie sau clește de reglare înainte de a porni scula electrică. Un clește sau o cheie lăsată atașată unei piese rotative a sculei electrice poate cauza vătămări corporale. e) Nu vă întindeți pentru a utiliza scula de lucru. Mențineți-vă întotdeauna stabilitatea și echili- brul. Acest lucru permite un control mai bun al sculei electrice în situații neașteptate. f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcă- mintea și mănușile departe de componentele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele mobile. g) În cazul în care dispozitivele prezintă posibili- tatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod co- respunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.

Nu lăsați ca obișnuința obținută prin utilizarea frecventă a sculelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea sculelor. O utilizare neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea sculelor electrice

a) Nu forțați scula electrică. Utilizați scula elec- trică adecvată aplicației dvs. Scula electrică corespunzătoare va face munca mai ușoară și mai sigură. b) Nu utilizați scula electrică în cazul în care între- rupătorul nu comută în poziția pornit și oprit. Ori- ce sculă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.

Deconectați ștecherul de la sursa de alimen- tare și/ sau acumulatorul de la scula electrică înaintea efectuării oricăror reglaje, modifi cării accesoriilor sau depozitării sculelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală. d) Nu depozitați sculele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu scula de lucru sau cu aceste instrucțiuni să o utilizeze. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiți. e) Efectuați întreținerea sculelor electrice. Verifi cați alinierea sau confi gurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea scu- lei electrice. În cazul deteriorării, reparați scula electrică înainte de utilizare. Multe accidente sunt cauzate de sculele electrice defi citar între- ținute.

Păstrați sculele de tăiat ascuțite și curate. Scu- lele așchietoare corect întreținute cu muchiile ascuțite au mai puține șanse să se înțepenească și sunt mai ușor de utilizat. g) Utilizați scula electrică, accesoriile și cuțitele sculei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce tre- buie să fi e efectuată. Folosirea sculei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă. h) Țineți mânerele și suprafețele de prindere us- cate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în siguranță în situații neașteptate.

5) Utilizarea și îngrijirea sculelor cu acumulator

a) Reîncărcați folosind exclusiv încărcătorul spe- cifi cat de către producător. Dacă un încărcător conceput pentru un anumit tip de acumulatori este folosit cu alt acumulator, acest lucru poate genera risc de incendiu.60

b) Utilizai sculele electrice exclusiv împreună cu acumulatorii specifi cai. Utilizarea altor acumu- latori poate cauza risc de rănire și incendiu.

Atunci când nu folosii acumulatorul, păstrai-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care pot realiza conexiu- nea între cele două borne. Scurtcircuitarea bor- nelor bateriei poate cauza arsuri sau incendiu.

În condiii de utilizare incorectă, este posibil să fi e evacuat lichid din baterie; evitai contactul cu acesta. În cazul în care se produce acciden- tal contactul, clătii cu apă. Dacă lichidul intră în contact cu ochii, solicitai ajutor medical su- plimentar. Lichidul scurs din acumulator poate cauza iritații sau arsuri. e) Nu folosii un acumulator sau o sculă care este deteriorată sau modifi cată. Acumulatorii deteri- orați sau modifi cați pot avea un comportament imprevizibil care pot genera incendii, explozie sau risc de rănire.

Nu expunei acumulatorul sau scula la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca ex- plozie. OBSERVAȚIE Temperatura „130 °C” poate fi echivalată cu temperatura „265 °F”.

Respectai toate instruciunile de încărcare și nu încărcai acumulatorul sau scula în afara intervalului de temperatură specifi cat în in- struciuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Prevedei repararea sculei electrice de către o persoană califi cată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstra- rea în siguranță a sculei electrice.

Niciodată nu servisai acumulatorii deteriorai. Repararea acumulatorilor trebuie efectuată nu- mai de către producător sau centrele autorizate de service.

• Nu continuați să apăsați comutatorul de porni- re/oprire după ce pistolul de călăfățuit s-a oprit în mod automat. Acest lucru ar putea deteriora acumulatorul.

• Atunci când lucrați cu pistolul de călăfățuit fără fi r, utilizați echipament individual de protecție recomandat de producătorul materialelor con- sumabile. Puteți găsi informații referitoare la acest lucru în fi șa cu date de securitate pentru materiale consumabile.

• Purtați întotdeauna ochelari și mănuși de protecție care sunt adecvate pentru manevrarea substanțelor chimice. În funcție de material, pot fi necesare și alte măsuri de protecție.

• Această sculă electrică poate fi utilizată doar pentru distribuirea agenților de etanșare și a adezivilor din cartușe standard. Distribuirea al- tor tipuri de materiale sau sisteme de ambalare specifi ce clientului este strict interzisă.

• Atunci când lucrați cu substanțe volatile sau pe- riculoase, asigurați-vă că locul de muncă este sufi cient de bine aerisit și că purtați aparate de respirat adecvate, dacă este necesar.

• Cartușele trebuie să aibă dimensiunea corectă pentru această sculă electrică. Verifi cați ca poziția cartușelor în suport să fi e corectă și ca acest suport să fi e fi xat în siguranță în scula electrică. Puteți începe distribuirea materialului doar ulterior verifi cării.

• Nu încercați niciodată să distribuiți material dintr-un cartuș aliniat incorect sau blocat.

• Nu îndreptați niciodată scula electrică spre dvs. sau altă persoană în timpul utilizării.

• În cazul deteriorării și utilizării necorespun- zătoare a acumulatorului, pot fi emiși vapori. Acumulatorul se poate aprinde sau poate exploda. Asigurați-vă că zona este bine aerisită și solicitați asistență medicală dacă apar efecte adverse. Vaporii pot irita sistemul respirator.

• Nu deschideți acumulatorul. Exista riscul de electrocutare.

• Acumulatorul poate fi deteriorat de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată extern. Poate apărea un scurtcir- cuit intern, care poate provoca arderea, explozia sau supraîncălzirea acumulatorului.

2. INFORMAII CU PRIVIRE LA

MAȘINĂ Domeniul de utilizare Pistolul de călăfățuit este adecvat pentru aplicarea agenților de etanșare și a compușilor adezivi cu diferite vâscozități pe suprafețe uscate, lipsite de praf și unsoare sau pentru umplerea îmbinărilor cu materialul utilizat. Pistolul de călăfățuit poate fi utilizat și în aer liber, în zone protejate împotriva stropirii cu apă.RO

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verifi cați numărul articolului corespunzător în tabelul de specifi cații de mai jos pentru a vedea compoziția și conținutul exact al setului. Nr. model Acumulatori inclus Încărcătoare inclus CG501DC

S_ CG501DC CD801AA CD802AA S2_ CG501DC 2 x CD801AA CD802AA S3_ CG501DC CD803AA CD802AA Informaţii despre maşină Tensiune 20 V Dimensiune cartuş 310mlViteza de alimentare 1-4 mm/sForţă de extrudare 1,18kNNivelul presiunii sonore L 61,8 dB(A) Nivelul puterii sonore L 69,8 dB(A), K=5dB(A)Vibraţia a < 2,5 m/s², K = 1,5m/ s²Greutate 1,4 kg Nr. model CD801AA Tip acumulator Litiu ionTensiune 20 V Capacitate 2,0AhÎncărcător recomandat CD802AAGreutate 0,3 kg Nr. model CD802AA Intrare încărcător 220-240V, 50Hz 0,4AIeşire încărcător 21V 2,5ATimp de încărcare acumulator 2 Ah 60 minute Timp de încărcare acumulator 4Ah 120 minute Acumulatori recomandaţi CD801AA, CD803AAGreutate 0,36 kg Nr. model CD803AA Tip acumulator Litiu ionTensiune 20 V Capacitate 4,0AhÎncărcător recomandat CD802AAGreutate 0,65 kg Utilizați numai următoarele baterii ale platformei VONROC VPOWER 20 V. Utilizarea altor baterii poate provoca vătămări corporale grave sau defectarea sculei. CD801AA 20 V, 2 Ah Litiu-Ion CD803AA 20 V, 4 Ah Litiu-Ion Următorul încărcător al dispozitivului poate fi utili- zat pentru a încărca aceste baterii. CD802AA Încărcător rapid Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate sculele VONROC VPOWER 20V. DESCRIERE Numerele din text se referă la diagramele de la pagina 2.

4. Lumini indicatoare viteză de alimentare

11. Buton indicator cu LED pentru acumulator

14. Indicatori LED încărcător

Îndepărtați acumulatorul înainte de efectuarea lucrărilor asupra sculei electrice. Înainte de prima utilizare, acumulatorul trebuie să fi e încărcat.62

Introducerea acumulatorului în mașină (Fig. B -1) Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a-l conecta la acumulator sau la mașină.

1. Introduceți acumulatorul (9) în suportul mașinii,

așa cum este indicat în Fig. B-1.

2. Apăsați acumulatorul până când se fi xează în

poziție. Scoaterea acumulatorului din mașină (Fig. B -1)

1. Apăsați butonul de deblocare a acumulatorului

2. Scoateți acumulatorul din aparat, așa cum este

indicat în Fig. B-1. Verifi carea nivelului de încărcare a acumulatorului (Fig. B-2)

• Pentru a verifi ca nivelul de încărcare a acu- mulatorului, apăsați scurt butonul (11) de pe acumulator.

• Acumulatorul este prevăzut cu 3 lumini care indică nivelul de încărcare, numărul de lumini aprinse semnifi că gradul de încărcare a acumu- latorului.

Atunci când luminile sunt stinse, acest lucru semnifi că faptul că acumulatorul este descărcat și trebuie încărcat imediat. Încărcarea acumulatorului folosind încărcătorul (Fig. B-2)

1. Scoateți acumulatorul (9) din mașină.

2. Întoarceți invers acumulatorul (9) și împingeți-l în

încărcător (13), așa cum este indicat în Fig. B-2.

3. Apăsați acumulatorul până când este introdus

4. Conectați fi șa încărcătorului la o priză electrică și

așteptați. Indicatorii LED de pe încărcător (14) se vor aprinde și vor indica nivelul de încărcare. Încărcătorul are 2 indicatori LED (12), care indică nivelul procesului de încărcare: LED roşu de stare LED verde de stare Stare încărcător Oprit Oprit Fără alimentare Oprit Pornit Mod de aşteptare: - Nu este niciun acumulator introdus sau - Acumulator introdus dar încărcarea s-a sfârşit Pornit Oprit Încărcare acumulator în curs Introducerea cartușului

• Trageți cutterul (3) înapoi folosind mânerul cutte- rului (7).

• Tăiați partea frontală a cartușului și înșurubați o duză de distribuire.

• Introduceți cartușul în suport (1).

• Glisați cutterul neblocat (3) în față, până când pistonul (2) intră în contact cu cartușul.

• Dacă este necesar, tăiați duza de distribuire la dimensiunea ideală pentru cerințele dvs.

• Puteți regla viteza de alimentare a cutterului (3) prin apăsarea butoanelor (+) sau (-) (5/6), apăsând simultan comutatorul de declanșare (8).

• Se pot selecta patru viteze diferite, viteza selectată fi ind indicată prin luminile indicatoare (4). Cantitatea de material extrasă depinde de doi factori: Dimensiunea deschiderii din duza de distribuire și viteza de alimentare selectată. Pornirea și oprirea

• Pentru a porni pistolul de călăfățuit, apăsați comutatorul de pornire/oprire (8). Cutterul (3) va începe să se deplaseze înainte.

• Pentru a opri pistolul de călăfățuit, eliberați co- mutatorul de pornire/oprire (8). Cutterul (3) se va deplasa lent înapoi, într-o poziție de parcare, pentru a opri scurgerile nedorite. Recomandări de lucru

• Respectați instrucțiunile producătorului referitoare la materialul de aplicat. Anumite ma- teriale pot fi utilizate într-un anumit interval de temperatură sau pot fi aplicate doar pe anumite suprafețe.

• Deschideți și utilizați cartușele în conformitate cu specifi cațiile producătorului.

• Decupați duza de distribuire doar dacă materia- lul este fi xat în siguranță în suportul cartușului.

• Reglați viteza de alimentare pentru a asigura o aplicare omogenă și uniformă a materialului, dintr-o singură aplicare.

• Asigurați-vă că suprafața pe care trebuie aplicat materialul este curată, uscată și lipsită de unsoare.RO

Întreținere și curățare Îndepărtați acumulatorul din scula electrică înainte de efectuarea lucrărilor asupra sculei electrice (de ex., întreținere, schimbarea sculei etc.). Acumulatorul trebuie îndepărtat în vederea transportului și a depozitării. Există pericolul de rănire la apăsarea involuntară a comutatorului pornit/oprit.

• Pentru a asigura o operare sigură și efi cientă, mențineți întotdeauna scula electrică și fantele de aerisire curate.

• Curățați temeinic duzele de distribuire, suportul cartușului și cutterul după fi ecare utilizare, în conformitate cu specifi cațiile furnizate de pro- ducătorul materialelor consumabile. Acumula- torul și mânerul pot fi curățate cu ajutorul unei lavete umede.

• Pistolul de călăfățuit nu necesită întreținere și nu conține piese care să trebuiască înlocuite sau întreținute. MEDIU Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în punctele de reciclare corespunzătoare. Numai pentru țările din CE Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică. GARANȚIE Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioa- dă de utilizare în garanție, începând cu data achizi- ției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC. Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările efectuate sau care s-au încercat a fi efectuate de centre de service neautorizate;

• Uzura în condiții normale de utilizare;

• Scula care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;

• Folosirea unor piese de schimbe neoriginale. Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau impli- cite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele accidentale sau subsecvente. Reparațiile efectuate de reprezentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme. Produsul și manualul de utilizare pot suferi modi- fi cări. Specifi cațiile se pot modifi ca fără notifi care prealabilă.64
