MANUALE UTENTE S_CG501DC Vonroc

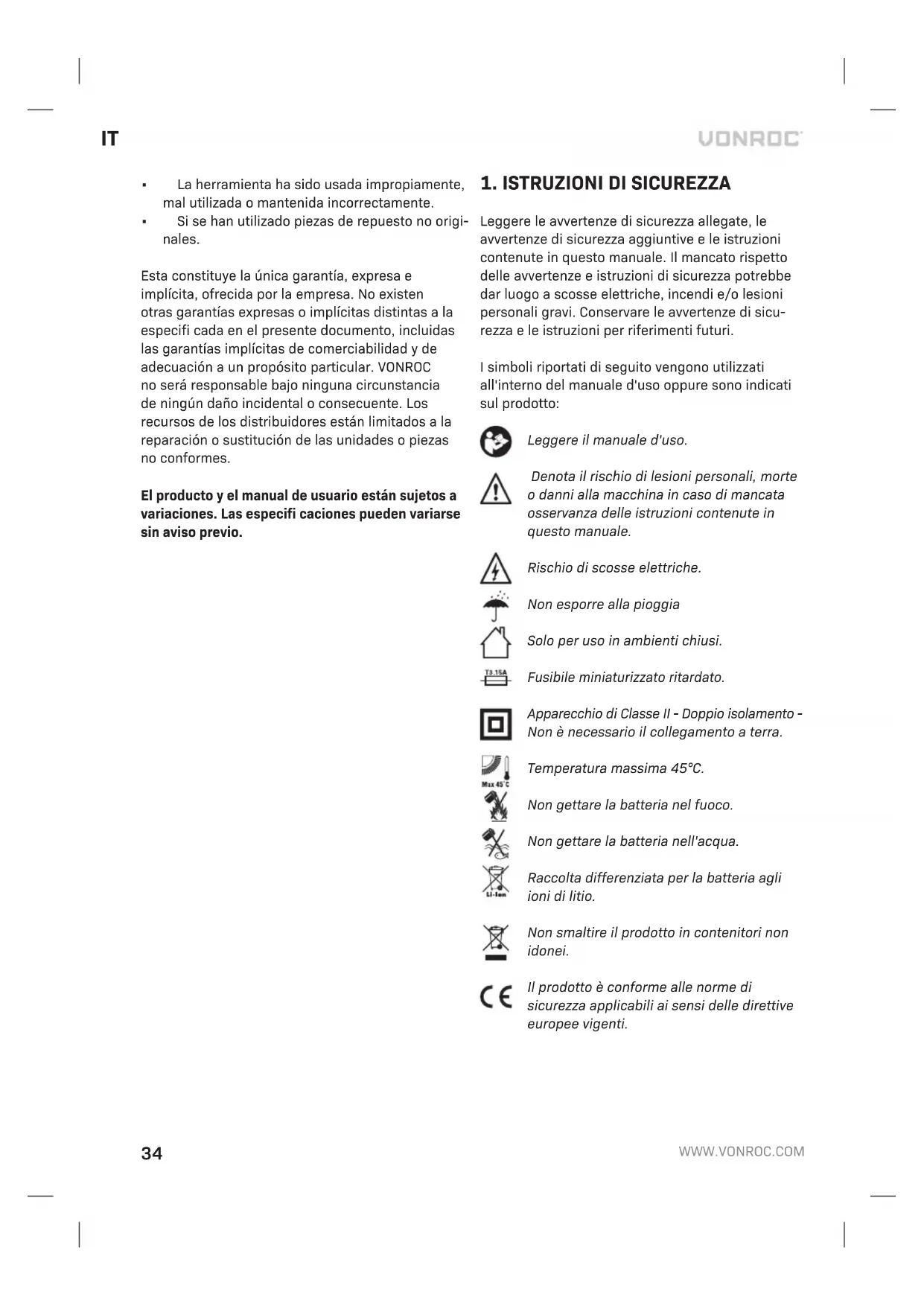

Traduzione delle istruzioni originali 34

Leggere le avvertenze di sicurezza allegate, le avvertenze di sicurezza aggiuntive e le istruzioni contenute in questo manuale. Il mancato rispetto delle avvertenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi. Conservare le avvertenze di sicu- rezza e le istruzioni per riferimenti futuri. I simboli riportati di seguito vengono utilizzati all'interno del manuale d'uso oppure sono indicati sul prodotto: Leggere il manuale d'uso. Denota il rischio di lesioni personali, morte o danni alla macchina in caso di mancata osservanza delle istruzioni contenute in questo manuale. Rischio di scosse elettriche. Non esporre alla pioggia Solo per uso in ambienti chiusi. Fusibile miniaturizzato ritardato. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Temperatura massima 45°C. Non gettare la batteria nel fuoco. Non gettare la batteria nell'acqua. Raccolta differenziata per la batteria agli ioni di litio. Non smaltire il prodotto in contenitori non idonei. Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.IT

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e istruzioni può dar luogo a scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le istruzioni per riferimenti futuri. Il termine "elettroutensile" che ricorre nelle avver- tenze si riferisce a un utensile elettrico alimentato dalla rete (con cavo) o a batteria (senza cavo o cordless).

1) Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illumi- nata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b) Evitare di usare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esem- pio in presenza di liquidi, gas o polveri infi am- mabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi. c) Tenere a distanza bambini e altre persone pre- senti mentre si usa l'elettroutensile. Le distra- zioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) La spina di un elettroutensile deve essere adatta alla presa di corrente. Non modifi care la spina in alcun modo. Non utilizzare spine con adattatore per un elettroutensile dotato di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modifi care le spine e utiliz- zare sempre le prese di corrente appropriate. b) Evitare il contatto fi sico con superfi ci collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scosse elettriche aumenta. c) Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno dell'elettroutensile, il rischio di scos- se elettriche aumenta. d) Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa di corrente tiran- dolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scosse elettriche aumenta. e) Quando l'elettroutensile viene usato all'aperto, utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo idoneo per esterni riduce il rischio di scosse elettriche. f) Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

Quando si utilizza un elettroutensile evitare di distrarsi. È importante concentrarsi su quello che si sta facendo e usare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di stupefacenti, alcol o medici- nali. Un solo attimo di distrazione durante l’uso di un elettroutensile potrebbe provocare gravi lesionipersonali. b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L’impie- go di dispositivi di protezione individuale, quali mascherine antipolvere, scarpe antinfortunisti- che antiscivolo, elmetti di sicurezza o protezioni per l'udito, nelle condizioni opportune, consente di ridurre le lesionipersonali.

Prevenire l'avvio accidentale. Accertarsi che l'in- terruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'e- lettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare un elettroutensile tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione. d) Prima di accendere l'elettroutensile rimuovere eventuali chiavi o attrezzi di regolazione. Un attrezzo di regolazione o una chiave inseriti in una parte rotante dell'elettroutensile possono provocare lesioni personali. e) Non sbilanciarsi. Mantenere sempre un ap- poggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell'elettroutensile nelle situazioni impreviste. f) Indossare indumenti adeguati. Non indossare abiti non aderenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti non aderenti, gioielli o capelli lunghi pos- sono impigliarsi nelle parti inmovimento. g) Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione36

o di raccolta delle polveri, assicurarsi che essi siano installati e utilizzati correttamente. L'im- piego di dispositivi di aspirazione delle polveri può ridurre i pericoli legati alle stesse.

Non lasciare che la dimestichezza acquisita dall’uso frequente induca l'utilizzatore ad assu- mere comportamenti imprudenti e a ignorare i principi di sicurezza per l'elettroutensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e cura dell'elettroutensile

a) Non forzare l'elettroutensile. Utilizzare l'elet- troutensile corretto per il lavoro da svolgere. L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato. b) Non utilizzare l'elettroutensile se il rispettivo interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore di accensione/spegnimento è pericoloso e deve essere riparato.

Scollegare la spina dalla presa di corrente e/ o il pacco batteria dall'elettroutensile prima di ef- fettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurez- za preventive riducono il rischio di azionareac- cidentalmente l’elettroutensile. d) Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettrou- tensile a persone inesperte o che non abbiano letto questo manuale di istruzioni. Gli elet- troutensili sono pericolosi in mano a persone inesperte. e) Sottoporre gli elettroutensili a regolare manu- tenzione. Verifi care che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sus- sistano altre condizioni che possono compro- mettere il funzionamento dell'elettroutensile. Se l’elettroutensile è danneggiato farlo riparare prima dell’uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione.

Mantenere affi lati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affi lati riduce le probabilità di inceppa- mento e ne facilita il controllo. g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfi ci di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfi ci di presa scivolose non consentono di maneggiare e controllare in sicu- rezza l'elettroutensile in situazioni impreviste.

5) Uso e cura degli elettroutensili a batteria

a) Ricaricare la batteria esclusivamente con il caricabatterie specifi cato dal fabbricante. Un caricabatterie adatto per un determinato tipo di pacco batteria potrebbe comportare il rischio di incendio se viene utilizzato con un pacco batteria diverso. b) Gli elettroutensili devono essere usati esclusi- vamente con i tipi di pacchi batteria specifi ca- tamente concepiti per gli stessi. L'uso di pacchi batteria di tipi diversi può comportare il rischio di lesioni e di incendio.

Quando il pacco batteria non viene utilizzato, tenerlo lontano da oggetti metallici, come fer- magli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei terminali. Se i morsetti della batte- ria vengono cortocircuitati potrebbero provocare ustioni o un incendio.

In condizioni di sovraccarico, potrebbe fuo- riuscire del liquido dalla batteria: evitare il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido dovesse entra- re a contatto con gli occhi, rivolgersi anche a un medico. Il liquido fuoriuscito dalla batteria può causare irritazione o ustioni. e) Non utilizzare un pacco batteria o l'elettrou- tensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.

Non esporre un pacco batteria o l'elettrouten- sile al fuoco o a temperature troppo elevate. L'esposizione alle fi amme o a temperature supe- riori a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura di "130 °C" corrisponde a "265 °F".IT

Seguire tutte le istruzioni per la carica e non caricare il pacco batterie o l'elettroutensile a temperature che non rientrino nell’intervallo specifi cato nelle istruzioni. Una ricarica effet- tuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specifi ca- to, potrebbe danneggiare la batteria aumentan- do il rischio d'incendio.

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualifi cato che utilizzi soltanto ricambi originali. In tal modo viene garantita la sicurezza dell'elettroutensile.

Non tentare di riparare pacchi batterie danneg- giati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal fabbricante o presso centri di assistenza autorizzati.

• Non continuare a premere l'interruttore di accensione/spegnimento dopo che la pistola per sigillanti si è spenta automaticamente, in quanto la batteria può subire danni.

• Quando si lavora con la pistola per sigillanti cordless, utilizzare i dispositivi di protezione individuale consigliati dal produttore del mate- riale di consumo. Per informazioni al riguardo, consultare la scheda di sicurezza del materiale di consumo.

• Indossare sempre occhiali di sicurezza e guanti adatti alla manipolazione di sostanze chimiche. A seconda del materiale, potrebbero rendersi necessarie ulteriori misure di protezione.

• Questo elettroutensile può essere utilizzato solo per erogare sigillanti e adesivi da cartucce standard. L'erogazione di altri tipi di materiali o l'utilizzo di sistemi di imballaggio specifi ci del cliente sono severamente vietati.

• Quando si lavora con sostanze volatili o peri- colose, assicurarsi che il luogo di lavoro sia suffi cientemente ventilato e, se necessario, indossare un respiratore adeguato.

• Accertarsi di utilizzare cartucce del formato corretto per questa pistola. Assicurarsi che le cartucce siano ben inserite nel portacartuc- ce e che quest'ultimo sia saldamente fi ssato all'elettroutensile. Solo allora è possibile iniziare a erogare il materiale.

• Non tentare mai di erogare materiale da una cartuccia non correttamente allineata o bloccata.

• Non rivolgere mai la pistola verso se stessi o altre persone mentre è in funzione.

• In caso di danni e uso improprio della batteria, potrebbero fuoriuscire dei vapori. La batteria può incendiarsi o esplodere. Assicurarsi che l'area sia ben ventilata e rivolgersi a un medico in caso di effetti negativi. I vapori potrebbero irritare l'apparato respiratorio.

• Non aprire la batteria. Sussiste il rischio di cortocircuito.

• La batteria può essere danneggiata dalla pre- senza di oggetti appuntiti, come chiodi o cac- ciaviti, o da una forza applicata esternamente. Vi è la possibilità che si verifi chi un cortocircuito interno, che la batteria bruci, emetta del fumo, esploda o si surriscaldi.

2. INFORMAZIONI RIGUARDANTI IL

PRODOTTO Uso previsto La pistola per sigillanti è adatta per applicare sigillanti e composti adesivi di varia viscosità su superfi ci asciutte e libere da polvere e grasso o per riempire i giunti con il materiale utilizzato. La pistola per sigillanti può essere utilizzata anche all'esterno, in aree protette dagli spruzzi d'acqua. DATI TECNICI Questo manuale è stato predisposto per diversi assortimenti / codici articolo. Verifi care il codice articolo corrispondente nella tabella di specifi cazione sottostante per la composizione e i contenuti corretti per il proprio assortimento. Codice mo- dello Batterie incluse Caricabatterie inclusi CG501DC

Dati tecnici Tensione 20 V Formato cartuccia 310 mlVelocità di estrusione 1-4 mm/sForza di estrusione 1,18 kNLivello pressione sonora L 61,8 dB (A) Livello di potenza sonora L 69,8 dB (A) K= 5 dB (A)Vibrazione a < 2,5 m/s², Incertezza K=1,5 m/s²Peso 1,4 kg Codice modello CD801AA Tipo di batteria Ioni di litioTensione 20 V Capacità 2.0 AhCaricabatterie consigliato CD802AAPeso 0,3 kg Codice modello CD802AA Ingresso del caricabatteria 220-240V, 50Hz 0.4AUscita del caricabatteria 21V 2.5ATempo di ricarica batteria 2Ah 60 minutiTempo di ricarica batteria 4Ah 120 minutiBatterie consigliate CD801AA, CD803AAPeso 0,36 kg Codice modello CD803AA Tipo di batteria Ioni di litioTensione 20 V Capacità 4.0 AhCaricabatterie consigliato CD802AAPeso 0,65 kg Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20 V VONROC VPOWER. L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'utensile. Batteria agli ioni di litio da 20 V, 2 Ah, CD801AA Batteria agli ioni di litio da 20 V, 4 Ah, CD803AA Il caricabatterie seguente può essere usato per caricare queste batterie. Caricabatterie rapido CD802AA Le batterie della piattaforma di batterie da 20 V VONROC VPOWER sono intercambiabili tra tutti gli elettroutensili a batteria della piattaforma da 20 V VONROC VPOWER. DESCRIZIONE I numeri che compaiono nel testo si riferiscono agli schemi riportati a pagina 2.

4. Spie velocità di estrusione

5. Pulsante velocità di erogazione +

6. Pulsante velocità di erogazione -

7. Impugnatura dell'asta dentata

10. Pulsante di sblocco batteria

11. Pulsante per spie a LED batteria

12. Spie a LED batteria

Rimuovere la batteria prima di compiere qualsiasi intervento sull'elettroutensile. Prima del primo utilizzo, la batteria deve essere caricata. Inserimento della batteria nell'elettroutensile (Fig.B-1) Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o alla pistola.

1. Inserire la batteria (9) nella base della pistola,

come illustrato nella Fig. B-1.

2. Spingere avanti la batteria fi nché scatta in posi-

zione con un clic. Rimozione della batteria dalla pistola (Fig. B-1)

1. Premere il pulsante di sblocco batteria (10).

2. Estrarre la batteria dalla pistola, come illustrato

Verifi ca dello stato di carica della batteria (Fig.B-2)

• Per verifi care lo stato di carica della batteria, premere brevemente il pulsante (11) sulla bat- teria.

• La batteria presenta 3 spie che indicano il livel- lo di carica: più spie sono accese più la batteria è carica.

Se le spie non sono illuminate signifi ca che la batteria è completamente scarica e deve essere ricaricata immediatamente. Ricarica della batteria con il caricabatterie (Fig.B-2)

1. Rimuovere la batteria (9) dalla pistola.

2. Capovolgere la batteria (9) e inserirla nel carica-

batterie (13), come illustrato nella Fig. B-2.

3. Spingere la batteria fi nché si incastrerà nell'appo-

di corrente e attendere un momento. Le spie a LED sul caricabatterie (14) si illumineranno, mostrando lo stato di carica della batteria. Sul caricabatterie sono presenti 2 spie a LED (12) che mostrano lo stato di carica: Stato LED rosso Stato LED verde Stato caricabatterie Spento Spento Corrente assente Spento Acceso fi sso Modalità standby: - nessuna batteria inserita oppure - batteria inserita ma ricarica terminata Acceso fi sso Spento In carica Inserimento della cartuccia

• Tirare indietro l'asta dentata (3) utilizzando la relativa impugnatura (7).

• Tagliare l'estremità anteriore della cartuccia e avvitarla su un beccuccio erogatore.

• Inserire la cartuccia nel portacartucce (1).

• Fare scorrere in avanti l'asta dentata sbloccata (3) fi nché il pistoncino (2) raggiungerà la cartuccia.

• Se necessario, tagliare il beccuccio di erogazio- ne a misura, in modo da soddisfare appieno le proprie esigenze.

Regolazione della velocità di erogazione

• È possibile regolare la velocità di avanzamento dell'asta dentata (3) premendo i pulsanti (+) o (-) (5/6) e premendo contemporaneamente il grilletto (8).

• È possibile selezionare quattro velocità diverse; la velocità selezionata è indicata dalle spie (4). Si noti che la quantità di prodotto spremuto dipende da due fattori: la dimensione del foro del beccuccio di erogazione e la velocità di erogazione selezionata. Accensione e spegnimento

• Per accendere la pistola premere il grilletto (8). L'asta dentata (3) inizierà a scorrere in avanti.

• Per spegnere la pistola rilasciare il grilletto (8). L'asta (3) si sposterà leggermente indietro in posizione di riposo per evitare gocciolamenti di prodotto indesiderati. Suggerimenti d'uso

• Rispettare le istruzioni del produttore riguar- danti il prodotto da applicare. Alcuni prodotti possono essere utilizzati a un determinato in- tervallo di temperature oppure possono essere applicati solo su superfi ci specifi che.

• Aprire e utilizzare le cartucce secondo le speci- fi che del produttore.

• Tagliare il beccuccio di erogazione solo se il prodotto è ben saldo nel portacartucce.

• Regolare la velocità di erogazione in modo da garantire un'applicazione omogenea e costante del prodotto in un'unica applicazione.

• Assicurarsi che la superfi cie su cui applicare il prodotto sia pulita, asciutta e non unta.

Manutenzione e pulizia Rimuovere la batteria dalla pistola prima di eseguire interventi su di essa (ad esempio, manutenzione, sostituzione di pezzi, ecc.). La batteria deve essere rimossa prima di trasportare e riporre la pistola. Sussiste il rischio di lesioni in caso di azionamento accidentale dell’interruttore di accensione e spegnimento.40

• Per garantire un funzionamento sicuro ed effi - ciente, mantenere sempre puliti l'elettroutensile e le feritoie di ventilazione.

• Dopo ogni utilizzo, pulire accuratamente i beccucci di erogazione, il portacartucce e l'asta dentata con il punzone erogatore, in conformità alle specifi che fornite dal produttore del mate- riale di consumo. La batteria e l'impugnatura possono essere pulite con un panno umido.

• Questa pistola per sigillanti è esente da ma- nutenzione e non contiene parti che debbano essere sostituite o sottoposte a interventi di manutenzione. PROTEZIONE DELL'AMBIENTE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere conferite presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifi uti do- mestici. Secondo la Direttiva europea 2012/19/CE sui rifi uti delle apparecchiature elettriche ed elet- troniche e relativa implementazione nelle normative locali, gli apparecchi elettrici ormai inutilizzabili devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente. GARANZIA I prodotti VONROC sono sviluppati secondo gli stan- dard di qualità più elevati e sono garantiti esenti da difetti, sia per quanto riguarda i materiali che la lavorazione, per il periodo stabilito per legge a decorrere dalla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare di- rettamente VONROC. Le seguenti circostanze sono escluse dalla garanzia: Le seguenti circostanze sono escluse dalla garanzia:

• esecuzione o tentativo di esecuzione di ripa- razioni o modifi che alla macchina da parte di personale di centri di assistenza non autorizzati;

• maltrattamento, uso in maniera impropria o manutenzione inadeguata della macchina;

• utilizzato di ricambi non originali. La presente costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non sono concesse altre garanzie, né espresse né implicite, oltre a quelle descritte in questo documento, comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà ritenuta responsabile di alcun danno inciden- tale o consequenziale. I rimedi offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi. Il prodotto e il manuale d'uso sono soggetti a modifi che. I dati tecnici possono essere modifi cati senza ulteriore notifi ca.SV
