UMS4 - Încărcător de baterii Nitecore - Manual de utilizare gratuit

Tipul produsului	Încărcător pentru baterii
Marcă	Nitecore
Model	UMS4
Număr de sloturi	4, controlate independent
Tipuri de baterii compatibile	Li-ion 3.6/3.7V, Li-ion 3.8V (4.35V), Ni-MH/Ni-Cd 1.2V, LiFePO4 3.2V
Curent de încărcare implicit	Până la 2000 mA (mod standard), până la 3000 mA (mod QC)
Gama de curent selectabilă	300 mA – 3000 mA în funcție de configurație
Intrare QC 2.0	Da, pentru încărcare rapidă
Afișaj	Ecran LCD cu stare, rezistență internă, curent, tensiune, capacitate încărcată, timp
Protecție	Inversare de polaritate, scurtcircuit, depășire de timp (20h), activare baterie descărcată
Mod restaurare IMR	Da, prin apăsare lungă buton V
Funcție de economisire a energiei	Stingere automată a ecranului după 3 minute de inactivitate
Alimentare	Adaptor USB sau port USB (cablu inclus)
Temperatură de utilizare	-10 °C până la 40 °C
Temperatură de depozitare	-20 °C până la 60 °C
Garanție	12 luni (schimb în 15 zile), limitată ulterior
Întreținere	Curățați cu o cârpă uscată; nu utilizați apă sau solvent
Siguranță	Nu încărcați niciodată baterii primare; nu dezasamblați; utilizați numai cabluri oficiale

Întrebări frecvente - UMS4 Nitecore

Ce tipuri de baterii pot încărca cu UMS4?

UMS4 poate încărca baterii reîncărcabile Li-ion 3.6/3.7V, Li-ion 3.8V (tensiune de tăiere 4.35V), Ni-MH/Ni-Cd 1.2V și LiFePO4 3.2V. Nu încercați niciodată să încărcați baterii primare (alcaline, litiu nereîncărcabil etc.).

Cum se reglează curentul de încărcare manual?

Introduceți bateria, apăsați scurt pe C pentru a selecta slotul, apoi apăsați lung pe C pentru a intra în modul de reglare. Utilizați V pentru a crește curentul în pași de 100 mA (apăsați lung pentru a merge la maxim). Confirmați cu C lung.

Ce înseamnă afișajul 'EE EE'?

Afișajul EE EE indică o eroare: inversare de polaritate, scurtcircuit sau baterie deteriorată. Verificați polaritatea și starea bateriei. Pentru bateriile IMR descărcate, utilizați modul de restaurare (apăsați lung pe V).

Cum se restaurează o baterie IMR descărcată?

Introduceți bateria IMR descărcată. Dacă ecranul afișează EE EE, apăsați lung pe butonul V pentru a intra în modul de restaurare. Încărcarea va relua. Dacă bateria nu este restaurată după mai multe încercări, înlocuiți-o. Atenție: protecția împotriva inversării este dezactivată în acest mod.

Ce tensiune de încărcare pentru bateriile LiFePO4 și Li-ion 3.8V?

Pentru LiFePO4, reglați manual tensiunea la 3.7V. Pentru Li-ion 3.8V, reglați la 4.3V. Fără reglaj, încărcătorul utilizează 4.2V implicit, ceea ce poate deteriora bateriile.

Pot încărca baterii nereîncărcabile?

Nu, strict interzis. UMS4 trebuie utilizat numai cu baterii reîncărcabile. Încărcarea bateriilor primare (zinc-carbon, litiu nereîncărcabil, CR123A etc.) poate provoca explozie sau incendiu.

Cum se economisește energia cu acest încărcător?

UMS4 are o funcție de economisire a energiei: după 3 minute fără acțiune asupra butoanelor sau bateriilor, ecranul se stinge automat. Apăsați un buton sau introduceți o baterie pentru a-l reaprinde.

Ce fac dacă ecranul nu se aprinde?

Asigurați-vă că încărcătorul este conectat corect la o sursă de alimentare funcțională (adaptor USB, calculator). Verificați cablul USB. Dacă problema persistă, încercați o altă sursă sau contactați serviciul de asistență.

Care este durata maximă de încărcare înainte de oprire?

Încărcătorul oprește automat încărcarea după 20 de ore pentru fiecare slot, pentru a evita supraîncălzirea sau explozia din cauza unei baterii defecte. Afișajul indică atunci 'END'.

Cum se curăță și se întreține UMS4?

Deconectați încărcătorul și scoateți bateriile. Curățați exteriorul cu o cârpă moale și uscată. Nu utilizați apă, solvenți sau produse chimice. Evitați umiditatea și depozitați-l într-un loc ventilat.

MANUAL DE UTILIZARE UMS4 Nitecore

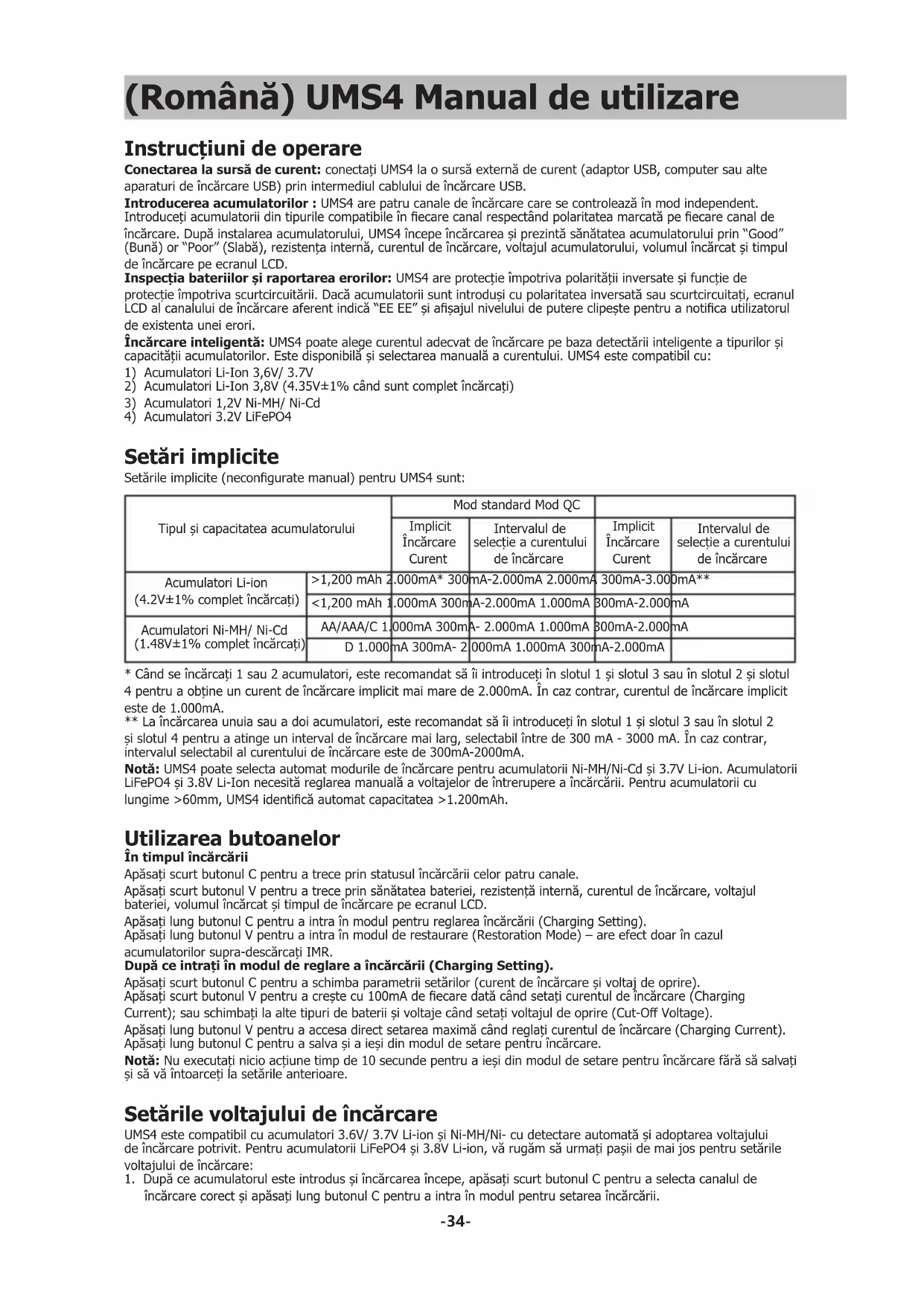

(Română) UMS4 Manual de utilizare

Instrucțiuni de operare

Conectarea la sursă de curent: conectați UMS4 la o sursă externă de curent (adaptor USB, computer sau alte aparaturi de încărcare USB) prin intermediul cablului de încărcare USB.

Introducerea acumulatorilor : UMS4 are patru canale de încărcare care se controlează în mod independent. Introduceți acumulatorii din tipurile compatibile în fiecare canal respectând polaritatea marcată pe fiecare canal de încărcare. După instalarea accumulatorului, UMS4 începe încărcarea și prezintă sănătatea accumulatorului prin "Good" (Bună) or "Poor" (Slabă), rezistența internă, curentul de încărcare, voltajul accumulatorului, volumul încărcat și timpul de încărcare pe ecranul LCD.

Inspectia bateriilor și raportarea erorilor: UMS4 are protectie împotriva polarității inversate și funcție de protectie împotriva scurtcircuitării. Dacă acumulatorii sunt introduși cu polaritatea inversată sau scurtcircuitați, ecranul LCD al canalului de încărcare aferent indică "EE EE" și afișajul nivelului de putere clipește pentru a notifica utilizatorul de existenta unei erori.

Încărcare inteligentă: UMS4 poate alege curentul adecvat de încărcare pe baza detectării inteligente a tipurilor și capacității accumulatorilor. Este disponibilă și selectarea manuală a curentului. UMS4 este compatibil cu:

1) Acumulatori Li-Ion 3,6V/ 3.7V
2) Acumulatori Li-Ion 3,8V (4.35V±1% când sunt complet încărcați)
3) Acumulatori 1,2V Ni-MH/ Ni-Cd
4) Acumulatori 3.2V LiFePO4

Setări implicite

Setările implicite (neconfigure manual) pentru UMS4 sunt:

Tipul și capacitatea acumulatorului		Mod standard Mod QC
		ImplicitÎncărcareCurent	Intervalul de selectie a curentului de încărcare	ImplicitÎncărcareCurent	Intervalul de selectie a curentului de încărcare
Acumulatori Li-ion(4.2V±1% complet încărcați)	>1,200 mAh 2.000mA* 300mA-2.000mA 2.000mA 300mA-3.000mA**
	<1,200 mAh 1.000mA 300mA-2.000mA 1.000mA 300mA-2.000mA
Acumulatori Ni-MH/ Ni-Cd(1.48V±1% complet încărcați)	AA/AAA/C 1.000mA 300mA- 2.000mA 1.000mA 300mA-2.000mA
	D 1.000mA 300mA- 2.000mA 1.000mA 300mA-2.000mA

* Când se încărcați 1 sau 2 acumulatori, este recomandat să îi introduceți în slotul 1 și slotul 3 sau în slotul 2 și slotul 4 pentru a obține un curent de încărcare implicit mai mare de 2.000mA. În caz contrar, curentul de încărcare implicit este de 1.000mA.
** La încărcarea unuia sau a doi accumulatori, este recomandat să îi introduceți în slotul 1 și slotul 3 sau în slotul 2 și slotul 4 pentru a atinge un interval de încărcare mai larg, selectabil între de 300 mA - 3000 mA. În caz contrar, intervalul selectabil al curentului de încărcare este de 300mA-2000mA.
Notă: UMS4 poate selecta automat modurile de încărcare pentru accumulatorii Ni-MH/Ni-Cd și 3.7V Li-ion. Acumulatorii LiFePO4 și 3.8V Li-Ion necesită reglarea manuală a voltajelor de întrerupere a încărcării. Pentru accumulatorii cu lungime >60mm, UMS4 identifică automat capacitatea >1.200mAh.

Utilizarea butoanelor

În timpul încărcării

Apăsați scurt butonul C pentru a trece prin statusul încărcării celor patru canale.

Apăsați scurt butonul V pentru a trece prin sănătatea bateriei, rezistență internă, curentul de încărcare, voltajul bateriei, volumul încărcat și timpul de încărcare pe ecranul LCD.

Apăsati lung butonul C pentru a intra în modul pentru reglarea încărcării (Charging Setting).

Apăsați lung butonul V pentru a intra în modul de restaurare (Restoration Mode) – are efect doar în cazul acumulatorilor supra-descărcati IMR.

După ce intrați în modul de reglare a încărcării (Charging Setting).

Apăsați scurt butonul C pentru a schimba parametrii setărilor (current de încărcare și voltaj de oprire).

Apăsați scurt butonul V pentru a crește cu 100mA de fiecare dată când setați curentul de încărcare (Charging Current); sau schimbați la alte tipuri de baterii și voltaje când setați voltajul de oprire (Cut-Off Voltage).

Apăsați lung butonul V pentru a accesa direct setarea maximă când reglați curentul de încărcare (Charging Current). Apăsați lung butonul C pentru a salva și a iesi din modul de setare pentru încărcare.

Notă: Nu executați nicio acțiune timp de 10 secunde pentru a ieși din modul de setare pentru încărcare fără să salvați și să vă întoarceți la setările anterioare.

Setările voltajului de încărcare

UMS4 este compatibil cu acumulatori 3.6V/ 3.7V Li-ion și Ni-MH/Ni- cu detectare automată și adoptarea voltajului de încărcare potrivit. Pentru acumulatorii LiFePO4 și 3.8V Li-ion, vă rugăm să urmați pașii de mai jos pentru setările voltajului de încărcare:

1. După ce accumulatorul este introdus și încărcarea începe, apăsați scurt butonul C pentru a selecta canalul de încărcare corect și apăsați lung butonul C pentru a intra în modul pentru setarea încărcării.

2. După ce ați intrat în modul pentru setarea încărcării, apăsati scurt butonul C. Când ecranul arată clipind textul "CHG. MODE", apăsati scurt butonul V pentru a selecta voltajul de încărcare corect (3.7V/ 4.2V/ 4.3V).

3. Pentru acumulatorii LiFePO4, voltajul trebuie setat la 3.7V. Pentru acumulatorii 3.8V Li-ion, voltajul trebuie setat la 4.3V.
4. Când setarea este finalizată, apăsati lung butonul C pentru a salva și a iesi din modul de setare a încărcării.

Setările curentului de încărcare

Vă rugăm să urmati pasii de mai jos pentru setările curentului de încărcare:

1. După ce accumulatorul este introdus și procesul de încărcare începe, apăsați scurt butonul C pentru a selecta canalul de încărcare corect și apăsați lung butonul C pentru a intra în modul pentru setarea încărcării (Charging Setting Mode).
2. După ce intrați în modul pentru setarea încărcării, ecranul arată clipind textul "CHG. STATUS". Apăsați lung butonul V pentru a crește curentul de încărcare cu o valoare de 100mA de fiecare dată. Apăsați lung butonul V pentru a accesa direct setarea maximă.
3. Când setarea este finalizată, apăsați lung butonul C pentru a salva și a ieși din modul de setare a încărcării. Notă:

Când puterea de input este insufficientă și este setat un curent de încărcare mare, încărcătorul adoptă automat distribuirea inteligentă a curentului în funcție de puterea de input.

- În cazul în care curentul de încărcare este același în ambele canale de încărcare, slotul 1 va avea prioritate în fața slotului 2. Când slotul 1 intră în modul CV cu curent scăzut, slotul 2 își ajustează automat curentul de încărcare pentru a atinge puterea maximă.

- În cazul în care curentul de încărcare este setat diferit în cele două canale de încărcare, slotul setat pentru un curent de încărcare mai mare are prioritate în fața celuilalt pentru a obține puterea maximă.

Modul de încărcare QC

UMS4 are disponibil QC 2.0. Când il conectați la un aparat care suportă QC sau este conectat la un adaptor QC, display-ul afisează "Quick Charge" și puterea maximă a unicului slot atinge 3.000 mA.

Detectarea automată a rezistentei interne a bateriei

Când UMS2 este pornit și accumulatorul este introdus, acesta detectează automat și afișează rezistența internă sub "CHG. STATUS". Când rezistența internă este sub 250mΩ, afișează pe ecran "Good". Când este peste 250mΩ, afișează "Poor" indicând astfel că accumulatorul trebuie înlocuit.

Calcularea volumului încărcat

În timpul procesului de încărcare, sistemul calculează automat și afișează volumul încărcat sub "CHG. STATUS".

Protectie împotriva scurtcircuitării și a polarității inversate

Dacă accumulatorii sunt introduși cu polaritatea inversată sau sunt scurtcircuitati, ecranul clipește arătând "EE EE".

Funcția de salvare a energiei

Dacă timp de 3 minute nu se constată vreo actiune asupra butoanelor sau accumulatorilor, ecranul se stinge automat pentru a economisi energie. Orice actiune îl repornește.

Activarea accumulatorilor Li-Ion supra-descărcați

UMS4 activează acumulatorii Li-Ion supradescărcați, cu circuit de protecție. După introducerea acumulatorului, înaintea încărcării, USM4 îl testează și activează. Dacă acumulatorul este detectat ca fiind deteriorat, ecranul arată "EE EE".

Restaurarea accumulatorilor IMR supra-descărcati

Când este introdus un accumulator supra-descărcat IMR, ecranul arată "EE EE". În acest caz, apăsați lung V pentru a intra în modul de restaurare. După aceea, procesul de încărcare continuă. Acumulatorul trebuie înlocuit dacă nu este recuperat după mai multe încercări.

NOTĂ: Când încercați să recuperați un accumulator IMR, protecția împotriva polarității inversate este temporar dezactivată. Asigurați-vă că acumulatorii sunt introduși corect, în caz contrar pot lua foc sau exploda.

Protectia împotriva încărcării îndelungate

UMS4 calculează separat timpul de încărcare pentru fiecare acumulator. Când timpul de încărcare depășește 20 de ore într-un slot, oprește automat încărcarea în acest slot și arată "END" sub "CHG. STATUS". Această caracteristică previne posibila supra-încălzire și chiar explozia determinate de problemele puse de calitatea acumulatorului.

(Română) UMS4 Manual de utilizare

Atentie

1. Acest încărcător alimentează doar acumualtori Li-ion, IMR, LiFePO4, Ni-MH/Ni-Cd. NU folosiți încărcătorul cu alte tipuri de accumulatori deoarece pot rezulta: explozia bateriei, crăpări sau scurgeri, cauzând pagube materiale și/ sau vătămări corporale.
2. În timpul procesului de încărcare se produce căldură moderată, ceea ce este un lucru normal
3. Temperatura de operare: -10\~40°C (14\~104°F); Temperatura de depozitare: -20\~60°C (-4\~140°F)
4. Citiți cu atenție toate etichetele de pe dispozitiv pentru a vă asigura că accumulatorii sunt introduși corect.
5. Vă rugăm să conectați încărcătorul la surse de curent cu tensiunea de intrare specificată în acest manual de utilizare. Dacă tensiunea de intrare este prea scăzută sau prea ridicată, pot apărea defecțiuni și se poate produce chiar foc.
6. NU încărcați acumulatori dacă există indicii de defectiune sau scurtcircuitare.
7. Încărcătorul poate fi folosit doar de persoane peste 18 ani. Copiii sub această vârstă trebuie supravegheați de un adult când folosesc încărcătorul.
8. NU lăsați produsul nesupravegheat cât timp este conectat la o sursă de curent. Deconectați produsul la orice semn de defectiune.
9. Asigurati-vă că ați ales programul și setările corecte. Programul sau setările incorecte pot deteriora încărcătorul, să cauzeze foc sau explozie.
10. NU încercați să încărcați baterii nere încărcabile precum Zinc-Carbon, Litiu, CR123A, CR2 sau altă chimie care nu este suportată din cauza risculului de a lua foc.
11. NU încărcați un accumulator IMR deteriorat întrucât acest lucru poate cauza scurtcircuitarea încărcătorului sau explozie.
12. NU încărcați sau descărcați acumulatori cu urme de scurgeri, expansiune/ umflare, ambalaj sau carcasă exteriorară deteriorată, schimbare de culoare sau distorsiune.
13. Utilizați adaptorul și cablul original. Pemtru a reduce riscul deteriorării cablului, ÎNTOTDEAUNA să trageți de conector, nu de cablu. NU-L utilizati dacă încăcătorul pare să fie deteriorat în vreun fel.
14. NU depozitați sau folosiți produsul într-un mediu unde temperatura este extrem de crescută / scăzută, unde se schimba rapid sau într-un spațiu izolat cu temperatura crescuta.
15. Depozitați aparatul în spații ventilate. NU utilizați aparatul în medii umede și păstrați-I departe de orice material combustibil.
16. Evitati orice soc sau impact asupra dispozitivului.
17. NU introduceti conductori sau obiecte metalice în dispozitiv pentru a evita scurtcircuitările și exploziile.
18. NU supraîncârcați sau supradescârcați acumulatorii. Vă rugăm să reîncârcați acumulatorul imediat ce nu mai are putere.
19. Deconectați aparatul și îndepărtați acumulatorii când acesta este nefolosit.
20. NU dezasamblati sau modificați aparatul, întrucât garanția produsului devine invalidă. Vă rugăm să consultați sectiunea de garanție pentru informații complete referitoare la aceasta.
21. NU abuzati! Utilizați aparatul doar în scopul și funcția pentru care a fost proiectat

Exonerare de răspundere

Acest produs este asigurat la nivel global de Ping An Insurance (Group) Company of China, Ltd. NITECORE nu este responsabilă sau răspunzătoare pentru pierderile, deteriorările sau pretențiile de orice fel apărute ca urmare a nerespectării instrucțiunilor furnizate în acest manual de utilizare.

Garantie

Dealerii și distribuitorii NITECORE autorizați sunt responsabili pentru oferirea de service în perioada de garanție. În cazul în care apare o problemă acoperită de garanție, clienții pot contacta dealerii sau distribuitorii doar dacă produsul a fost achiziționat de la un distribuitor autorizat sau distribuitor. Garanția NITECORE este oferită numai pentru produsele achiziționate de la o sursă autorizată! Acest lucru se aplică tuturor produselor NITECORE.

Pentru a vă califica pentru garanție, vă rugăm să consultați secțiunea "NOTĂ IMPORTANTĂ PENTRU GARANȚIE" de mai sus pentru validarea produsului.

Orice produs cu defecte poate fi înlocuit printr-un distribuitor în 15 zile de la cumpărare. După cele 15 zile, toate produsele NITECORE® defecte sau cu defectiuni pot fi reparate gratuit pentru o perioadă de 12 luni (1 an) de la data achiziționării. După cele 12 luni (1 an), se aplică o garanție limitată, care acoperă costul forței de muncă și de întreținere, dar nu și costul de accesorii sau piese de schimb.

Garantia este anulată daca produsul (produsele) este/ sunt:

1. sparte, reconstituite și/ sau modificate de către persoane neautorizate.

2. deteriorate din cauza manipulării greşite (de exemplu: polaritate inversata, introducerea de baterii care nu sunt reîncărcabile).

3. deteriorate din cauza scurgerii accumulatorului.

Pentru cele mai recente informații privind produsele și serviciile NITECORE®, vă rugăm să contactați un distribuitor NITECORE® local sau să trimiteți un e-mail la [e-mail].

※ Toate imaginile, textele și declarațiile specificate în acest manual de utilizare au titlu de prezentare. În cazul în care apar discrepanțe între manualul de față și informațiile specificate pe www.nitecore.com, prevalează cele de pe website-ul oficial. SYSMAX Innovations Co., Ltd. își rezervă dreptul de a interpreta și de a modificconținutul acestui document, în orice moment, fără notificare prealabilă.

Instrucțiuni de siguranță pentru acumulatori Li-Ion

1. Tensiune de încărcare

Acumulatorii Li-Ion au cerințe stricte privind controlul tensiunii. Încărcarea bateriilor Li-ion cu tensiune electrică peste standardul de siguranță poate duce la deteriorarea și explozia bateriilor

(1) Acumulatori 3.7V Li-ion / IMR

Acumulatorii 3.7V Li-ion sunt cei mai comuni acumulatori Litiu. Pe învelişul acestora este trecut adeseori 3.6V / 3.7V. Dacă încărcătoarele noastre consideră că un accumulator introdus este Li-ion, acesta este încărcat automat în modul de încărcare standard de 4.2V. Nu aveți nevoie de setări suplimentare de tensiune pentru aceste tipuri de acumulatori.

(2) Acumulatori 3.8V Li-ion Batteries

Accumulatorii Li-ion de 3.8V sunt relativ rari și, de obicei, pe învelisul lor apare 3.7V. În mod normal, vânzătorul informează cumpărătorul că trebuie încărcați cu o putere de 4,35 V. Când încărcați acest tip de accumulator, setați manual tensiunea de încărcare la 4.3V, în caz contrar încărcătorul încarcă la 4.2V în mod implicit și nu poate furniza tensiunea de încărcare adecvată.

(3) Acumulatori 3.2V LiFePO4

Acumulatorii 3.2V LiFePO4 au notat pe învelișul lor LiFePO4 și/ sau 3.2V. Aveți grijă cu acest tip de acumulatori. Fără o setare manuală, încărcătoarele noastre încarcă acest tip de baterii cu 4.2V și deteriorează sau acumulatorul poate chiar să explodeze din cauza tensiunii excesive de încărcare. Pentru o încărcare sigură, trebuie să setați manual tensiunea de încărcare la 3,7 V.

2. Curent de încărcare

Pentru toți acumulatorii litiu (inclusiv acumulatorii Li-ion, IMR și LiFePO4), sugerăm să nu folosiți curent mai mare de 1C * pentru încărcare. Pentru acumulatorii cu capacitate mică, curentul de încărcare trebuie să fie mai mic de 1C.

* C = Capacitatea unui accumulator. De exemplu, 1C într-un accumulator Litiu de 2600mAh este de 2.6A. 1C într-un accumulator Litiu de 3400mAh este de 3,4A.

Curentul de încărcare excesiv de mare duce la o cantitate mare de căldură și, în consecință, la deteriorarea și explozia bateriei.

Avertizare: Încărcătoarele noastre apreciază automat și selectează curentul de încărcare după lungimea accumulatorilor. Pentru unii accumulatori lungi, dar de capacitate mică (de ex. 12650, 13650, 14650, 16650), vă rugăm să setați manual curentul de încărcare corespunzător (mai mic de 1C).

3. Precauții

(1) NU scurtcircuitati acumulatorul în niciun fel.
(2) NU utilizați un accumulator litiu de 3.7V / 3.8V atunci când tensiunea acestuia este mai mică de 2.8V, în caz contrar poate fi supraîncărcat și/ sau predispusă la explozie la încărcarea ulterioară.
(3) Vă recomandăm acumulatorii cu circuit de protecție. Pentru cei fără circuit de protecție (cum ar fi acumulatorii IMR), vă rugăm să fiti atenți la supraîncărcare și la scurtcircuitare.
(4) NU descărcați acumulatorul cu un curent de descărcare mai mare decât curentul nominal maxim.

4. Depozitarea pe termen lung

Cea mai bună tensiune de stocare pentru acumulatorii cu litiu de 3.7V / 3.8V este 3.7V. Tensiunea prea mică sau prea ridicată pot deteriora acumulatorul în timpul stocării. Puteți descărca acumulatorul la 3.7V sau să îl puteți încărca într-un încărcător la 3.7V înainte de a-l depozita pe termen lung.

Codul de validare și codul QR de pe pachet pot fi verificate pe site-ul NITECORE.

Încărcătorul trebuie utilizat cu cablurile oficiale NITECORE. Cablurile oficiale sunt identificate cu numele NITECORE imprimat clar pe ștecher. În timpul încărcării, cablurile de terță parte pot cauza funcționarea defectuoasă, supraîncălzirea și chiar aprinderea încărcătorului. Deteriorările cauzate de utilizarea cablurilor neoficiale nu pot fi acoperite de garanția oficială. Încărcătorul este limitat la încărcarea accumulatorilor Li-ion, IMR, 3.2V LiFePO4, Ni-MH / Ni-Cd. NU utilizați încărcătorul cu alte tipuri de accumulatori, deoarece acest lucru poate duce la explozia, crăparea sau scurgerea accumulatorilor, cauzând pagube materiale și / sau vătămări corporale.
