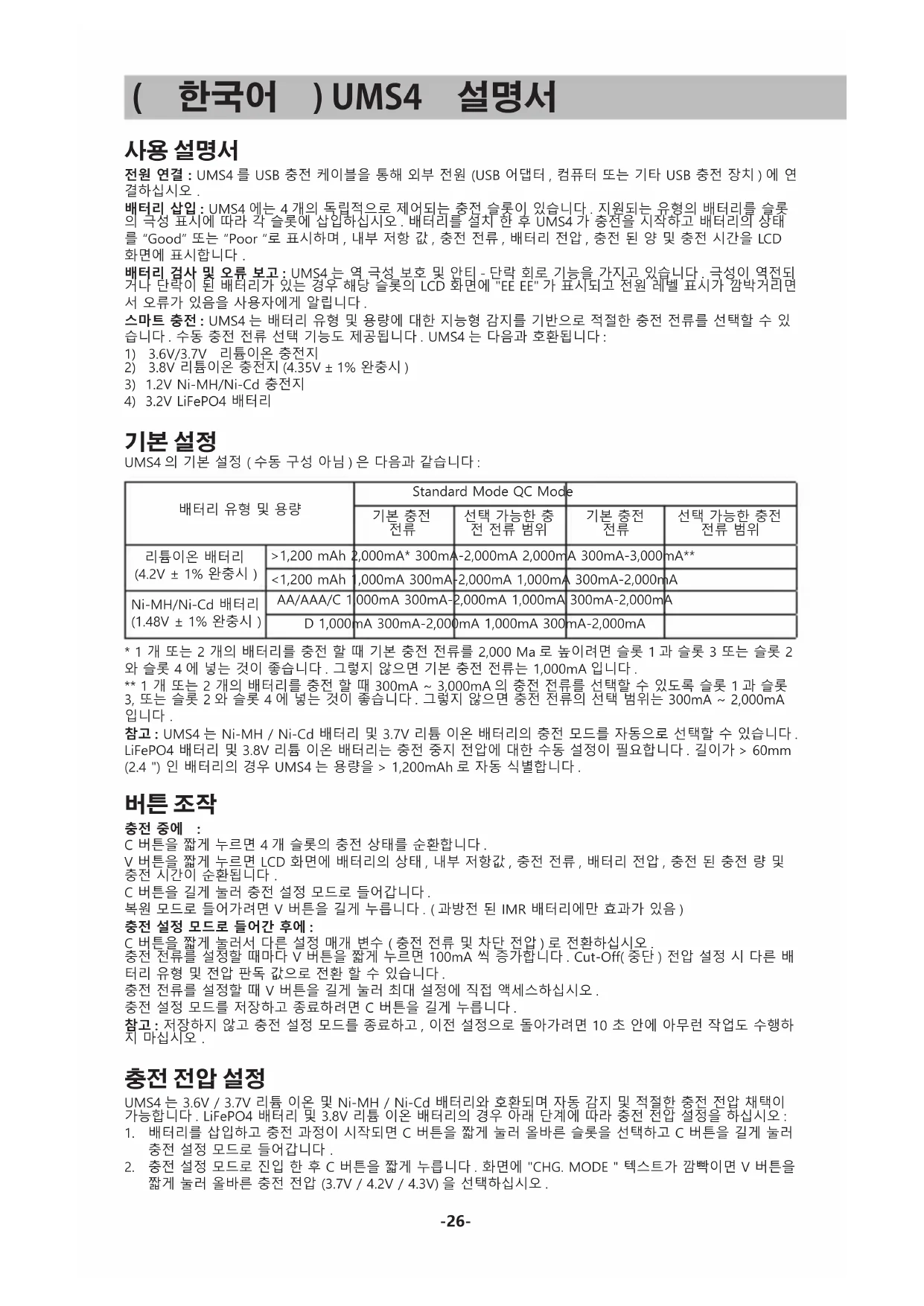

사용 설명서 UMS4 Nitecore

전원 연결 : UMS4 를 USB 충전 케이블을 통해 외부 전원 (USB 어댑터 , 컴퓨터 또는 기타 USB 충전 장치 ) 에 연

배터리 삽입 : UMS4 에는 4 개의 독립적으로 제어되는 충전 슬롯이 있습니다 . 지원되는 유형의 배터리를 슬롯 의 극성 표시에 따라 각 슬롯에 삽입하십시오 . 배터리를 설치 한 후 UMS4 가 충전을 시작하고 배터리의 상태 를 “Good” 또는 “Poor “로 표시하며 , 내부 저항 값 , 충전 전류 , 배터리 전압 , 충전 된 양 및 충전 시간을 LCD 화면에 표시합니다 . 배터리 검사 및 오류 보고 : UMS4 는 역 극성 보호 및 안티 - 단락 회로 기능을 가지고 있습니다 . 극성이 역전되

거나 단락이 된 배터리가 있는 경우 해당 슬롯의 LCD 화면에 "EE EE" 가 표시되고 전원 레벨 표시가 깜박거리면

서 오류가 있음을 사용자에게 알립니다 . 스마트 충전 : UMS4 는 배터리 유형 및 용량에 대한 지능형 감지를 기반으로 적절한 충전 전류를 선택할 수 있 습니다 . 수동 충전 전류 선택 기능도 제공됩니다 . UMS4 는 다음과 호환됩니다 :

1) 3.6V/3.7V 리튬이온 충전지

2) 3.8V 리튬이온 충전지 (4.35V ± 1% 완충시 )

UMS4 의 기본 설정 ( 수동 구성 아님 ) 은 다음과 같습니다 : 배터리 유형 및 용량 Standard Mode QC Mode

• 1 개 또는 2 개의 배터리를 충전 할 때 기본 충전 전류를 2,000 Ma 로 높이려면 슬롯 1 과 슬롯 3 또는 슬롯 2 와 슬롯 4 에 넣는 것이 좋습니다 . 그렇지 않으면 기본 충전 전류는 1,000mA 입니다 . ** 1 개 또는 2 개의 배터리를 충전 할 때 300mA ~ 3,000mA 의 충전 전류를 선택할 수 있도록 슬롯 1 과 슬롯 3, 또는 슬롯 2 와 슬롯 4 에 넣는 것이 좋습니다 . 그렇지 않으면 충전 전류의 선택 범위는 300mA ~ 2,000mA

참고 : UMS4 는 Ni-MH / Ni-Cd 배터리 및 3.7V 리튬 이온 배터리의 충전 모드를 자동으로 선택할 수 있습니다 . LiFePO4 배터리 및 3.8V 리튬 이온 배터리는 충전 중지 전압에 대한 수동 설정이 필요합니다 . 길이가 > 60mm (2.4 ") 인 배터리의 경우 UMS4 는 용량을 > 1,200mAh 로 자동 식별합니다 .

C 버튼을 짧게 누르면 4 개 슬롯의 충전 상태를 순환합니다 . V 버튼을 짧게 누르면 LCD 화면에 배터리의 상태 , 내부 저항값 , 충전 전류 , 배터리 전압 , 충전 된 충전 량 및 충전 시간이 순환됩니다 . C 버튼을 길게 눌러 충전 설정 모드로 들어갑니다 . 복원 모드로 들어가려면 V 버튼을 길게 누릅니다 . ( 과방전 된 IMR 배터리에만 효과가 있음 ) 충전 설정 모드로 들어간 후에 : C 버튼을 짧게 눌러서 다른 설정 매개 변수 ( 충전 전류 및 차단 전압 ) 로 전환하십시오 . 충전 전류를 설정할 때마다 V 버튼을 짧게 누르면 100mA 씩 증가합니다 . Cut-Off( 중단 ) 전압 설정 시 다른 배 터리 유형 및 전압 판독 값으로 전환 할 수 있습니다 . 충전 전류를 설정할 때 V 버튼을 길게 눌러 최대 설정에 직접 액세스하십시오 . 충전 설정 모드를 저장하고 종료하려면 C 버튼을 길게 누릅니다 . 참고 : 저장하지 않고 충전 설정 모드를 종료하고 , 이전 설정으로 돌아가려면 10 초 안에 아무런 작업도 수행하

UMS4 는 3.6V / 3.7V 리튬 이온 및 Ni-MH / Ni-Cd 배터리와 호환되며 자동 감지 및 적절한 충전 전압 채택이 가능합니다 . LiFePO4 배터리 및 3.8V 리튬 이온 배터리의 경우 아래 단계에 따라 충전 전압 설정을 하십시오 :

1. 배터리를 삽입하고 충전 과정이 시작되면 C 버튼을 짧게 눌러 올바른 슬롯을 선택하고 C 버튼을 길게 눌러

2. 충전 설정 모드로 진입 한 후 C 버튼을 짧게 누릅니다 . 화면에 "CHG. MODE " 텍스트가 깜빡이면 V 버튼을

짧게 눌러 올바른 충전 전압 (3.7V / 4.2V / 4.3V) 을 선택하십시오 .-27- ( 한국어 )UMS4 설명서

3. LiFePO4 배터리의 경우 전압을 3.7V 로 설정해야 합니다 . 3.8V 리튬 이온 배터리의 경우 전압을 4.3V 로 설

4. 설정이 완료되면 C 버튼을 길게 눌러 저장하고 충전 설정 모드를 종료합니다 .

충전 전류 설정을 위해 다음과 같은 단계를 따라 주십시오 /

1. 배터리를 삽입하고 충전 과정이 시작되면 C 버튼을 짧게 눌러 올바른 슬롯을 선택하고 C 버튼을 길게 눌러

2. 충전 설정 모드로 들어가면 , 화면에 "CHG. STATUS" 텍스트가 깜빡입니다 . V 버튼을 짧게 누르면 매회

100mA 씩 충전 전류를 높입니다 . 최대값에 바로 접근 하려면 V 버튼을 길게 누릅니다 .

3. 설정이 완료되면 C 버튼을 길게 눌러 저장하고 충전 설정 모드를 종료합니다 .

Note: 입력 전원이 불충분하고 큰 충전 전류가 설정되면 충전기는 입력 전원에 따라 지능형 전류 분배를 자동

UMS4 는 QC 2.0 입력이 가능합니다 . 충전기가 QC 지지 장치에 의해 전원이 공급되거나 QC 어댑터에 연결되

면 화면에 " Quick Charge " 이 표시되고 단일 슬롯 최대 출력은 3,000mA 가됩니다 . 자동배터리내부저항감지

UMS4 가 켜지고 배터리가 설치되면 "CHG, STATUS " 아래에 내부 저항이 자동으로 감지되어 표시됩니다 . ". 내

부 저항이 250m Ω보다 낮으면 화면에 "Good" 이라고 표시됩니다 . 250m Ω 이상이면 화면에 " Poor " 로 표시 되어 배터리를 교체해야 함을 나타냅니다 .

충전 과정에서 시스템은 자동으로 "CHG, STATUS " 아래의 충전량을 계산하고 표시합니다 . 안티단락회로및역극성보호 극성이 역전되거나 단락 된 배터리가 있으면 "EE EE" 가 표시 되며 화면이 깜박입니다 .

3 분 안에 버튼이나 배터리에 아무런 조치가 없으면 자동으로 화면이 어두워져 에너지를 절약합니다 . 아무키나 눌러 화면을 밝힐 수 있습니다 . 과방전된리튬이온배터리활성화 UMS4 는 보호 회로가 있는 과방전 된 리튬 이온 배터리를 활성화 할 수 있습니다 . 배터리를 설치 한 후 UMS4 는 충전하기 전에 배터리를 테스트하고 활성화합니다 . 배터리가 손상된 것으로 감지되면 화면에 "EE EE" 가 표

과방전된 IMR 배터리가 삽입되면 화면에 "EE EE" 가 표시됩니다 . 이 경우 V 버튼을 길게 눌러 복원 모드로 들어

갑니다 . 그 후에 , 충전 과정은 계속됩니다 . 여러 번 시도한 후에도 배터리가 복원되지 않으면 배터리를 교체해

참고 : IMR 배터리를 복원하려고 시도하면 역 극성 보호가 일시적으로 비활성화됩니다 . 배터리가 올바르게 삽 입되었는지 확인하십시오 . 그렇게 하지 않으면 화재나 폭발을 초래할 수 있습니다 .

UMS4 는 각 배터리의 충전 시간을 별도로 계산합니다 . 충전 시간이 한 슬롯에서 20 시간을 초과하면 이 슬롯

의 충전 과정이 자동으로 중단되고 "CHG. STATUS” 아래에 "END" 가 표시됩니다 . 이것은 배터리 품질 문제로

인한 과열 또는 폭발을 방지하기 위한 것입니다 .

1. 충전기는 Li-ion, IMR, LiFePO4, Ni-MH / Ni-Cd 충전 용 배터리만 충전 할 수 있습니다 . 다른 종류의 배터리

와 함께 충전기를 사용하지 마십시오 . 배터리 폭발 , 균열 또는 누출로 인해 재산 피해가 발생하거나 부상을 입을 수 있습니다 .

2. 이 제품의 충전 과정에서 발생한 것으로 예상되는 적당한 발열은 정상입니다 .

3. 사용시 주위 온도 : -10 ~ 40 ℃ (14 ~ 104 ℉ ); 보관 온도 : -20 ~ 60 ℃ (-4 ~ 140 ℉ )

4. 장치의 모든 라벨을 주의 깊게 읽어 배터리가 올바르게 설치되었는지 확인하십시오 .-28-

5. 이 충전기를 사용 설명서의 사양에 명시된 입력 전압의 전원 공급 장치에 연결하십시오 . 입력 전압이 너무

낮거나 높으면 오작동이나 화재를 유발할 수 있습니다 .

6. 결함이나 단락의 징후가 있는 경우 배터리를 충전하지 마십시오 .

7. 충전기는 18 세 이상의 성인 만 사용할 수 있습니다 . 이 연령대 이하의 어린이는 충전기를 사용할 때 성인

8. 전원 공급 장치에 연결된 상태에서 제품을 방치하지 마십시오 . 제품 고장의 징후가 있으면 제품의 플러그

9. 올바른 프로그램과 설정이 선택되고 설정되었는지 확인하십시오 . 잘못된 프로그램이나 설정은 충전기를

손상 시키거나 화재 및 폭발을 일으킬 수 있습니다 .

10. 폭발이나 화재의 위험이 있으므로 Zinc-Carbon, Lithium, CR123A, CR2 또는 기타 지원되지 않는 화학 물질

과 같은 1 차 전지를 충전하지 마십시오 .

11. 손상된 IMR 배터리를 충전하지 마십시오 . 충전기가 단락되거나 폭발 할 수 있습니다 .

12. 누액 , 팽창 / 팽창 , 외 포장재 또는 케이스 손상 , 색상 변화 또는 왜곡의 증거가 있는 배터리는 충전하거나

13. 전원 공급 장치에는 원래 어댑터와 코드를 사용하십시오 . 전원 코드 손상 위험을 줄이려면 항상 코드가 아

닌 커넥터를 잡으십시오 . 충전기가 손상된 것으로 보이는 경우 충전기를 작동하지 마십시오 .

14. 온도가 높거나 낮거나 급격하게 변화하는 환경 또는 고온의 밀폐 된 공간에서 제품을 보관하거나 사용하지

15. 통풍이 잘되는 곳에 장치를 보관하십시오 . 습기 찬 환경에서 장치를 사용하지 말고 가연성 물질로부터 격

16. 장치에 충격이나 영향을주지 마십시오 .

17. 누전이나 폭발을 방지하기 위해 장치에 전도성 물질이나 금속 물체를 두지 마십시오 .

18. 배터리를 과충전 또는 과방 전하지 마십시오 . 전원이 다되면 바로 충전하십시오 .

19. 사용하지 않을 때는 장치의 플러그를 뽑고 모든 배터리를 제거하십시오 .

20. 장치를 분해하거나 개조하지 마십시오 . 만약 그럴 시에는 제품 보증이 무효가 됩니다 . 완전한 보증 정보는

21. 어떤 식으로 든 오용하지 마십시오 ! 의도한 목적 및 기능에만 사용하십시오 .

이 제품은 Ping An Insurance (Group) Company of China, Ltd. 에서 전 세계적으로 보험이 적용됩니다 . NITECORE 는이 문서에 제공된 사용자 설명서 지침을 준수하지 않아 발생한 손실 , 손해 또는 클레임에 대해 책 임을 지지 않습니다 .

공인 대리점 및 유통 업체는 보증 서비스를 담당합니다 . 보증 범위에 해당하는 문제가 발생하면 고객은 공 인 판매자 또는 유통 업체로부터 제품을 구입 한 경우 보증 요청과 관련하여 해당 딜러 또는 유통 업체에 연 락 할 수 있습니다 . NITECORE 의 보증은 승인 된 출처에서 구입 한 제품에 대해서만 제공됩니다 . 이것은 모든 NITECORE 제품에 적용됩니다 . 품질 보증을 받으려면 제품의 유효성을 확인하기 위해서 " 중요 보증 통지 " 섹션을 참조하십시오 . 모든 초도불량 / 결함이 있는 제품은 구매 후 15 일 이내에 현지 대리점 / 판매 업체를 통해 교체 할 수 있습니 다 . 15 일 후에 결함이 있거나 고장난 NITECORE

제품은 구입일로 부터 12 개월 (1 년 ) 동안 무료로 수리 할 수 있습니다 . 12 개월 (1 년 ) 을 초과하여 제한 보증이 적용되며 , 노동 및 유지 보수 비용은 포함되지만 액세서 리 또는 교체 부품 비용은 포함되지 않습니다 . 제품이 다음과 같은 경우 보증이 무효화됩니다 .

1. 승인되지 않은 자에 의한 분해 , 재조립 및 / 또는 변경

2. 잘못된 작동으로 인한 손상 ( 즉 , 역 극성 설치 , 일회용 배터리 설치 또는 경고에 따르지 않음 )

제품 및 서비스에 대한 최신 정보는 현지 NITECORE

대리점에 문의하거나 [e-mail] 으로 이메일을 보내십시오 . ※ 본 사용 설명서에 기재된 모든 이미지 , 텍스트 및 설명은 참고 용입니다 . 이 설명서와 www.nitecore.com 에 명시된 정보간에 불일치가 발생하면 공식 웹 사이트의 정보가 우선합니다 . SYSMAX Innovations Co., Ltd. 는 사전 통지없이 언제든지이 문서의 내용을 해석하고 수정할 수있는 권리를 보유합니다 .-29- ( 한국어 )UMS4 설명서 리튬이온배터리에대한안전지침

리튬 이온 (Li-ion) 배터리에는 전압 제어에 대한 엄격한 요구 사항이 있습니다 . 안전 표준을 초과하는 전압 으로 리튬 이온 배터리를 충전하면 배터리가 손상되고 폭발 할 수 있습니다 . (1) 3.7V 리튬 이온 배터리 / IMR 배터리 3.7V 리튬 이온 배터리가 가장 일반적인 충전용 리튬 배터리입니다 . 이 배터리의 겉에는 종종 3.6V / 3.7V 신호가 표시됩니다 . 충전기가 삽입 된 배터리가 리튬 이온 배터리라고 판단하면 배터리는 4.2V 표 준 충전 모드로 자동 충전됩니다 . 이러한 유형의 배터리에는 여분의 전압 설정이 필요하지 않습니다 . (2) 3.8V 리튬 이온 배터리 3.8V 리튬 이온 배터리는 비교적 드뭅니다 . 보통 겉에 3.7V 표시가 있습니다 . 일반적으로 판매자는 구 매자에게 충전시 4.35V 의 충전 전력이 필요함을 알려야합니다 . 이러한 유형의 배터리를 충전 할 때 수 동으로 충전 전압을 4.3V 로 설정하십시오 . 그렇지 않으면 충전기가 기본적으로 4.2V 로 충전되고 적절 한 충전 전압을 제공 할 수 없습니다 . (3) 3.2V LiFePO4 배터리 3.2V LiFePO4 배터리에는 LiFePO4 및 / 또는 3.2V 표시가 있습니다 . 이러한 유형의 배터리에는 주의하 십시오 . 수동 설정을 하지 않으면 충전기가 4.2V 로 이 유형의 배터리를 충전하며 과도한 충전 전압으로 배터리를 손상 시키거나 폭발시킬 수 있습니다 . 안전한 충전을 위해 수동으로 충전 전압을 3.7V 로 설정

모든 충전식 리튬 배터리 (Li-ion, IMR 및 LiFePO4 배터리 포함 ) 의 경우 충전에 1C * 이상의 전류를 사용하 지 않는 것이 좋습니다 . 소용량 배터리의 경우 충전 전류가 1C 보다 작아야합니다 .

• C = 배터리 용량 . 예를 들어 , 2600mAh 재충전 용 리튬 배터리의 1C 는 2.6A 입니다 . 3400mAh 충전식 리튬 배터리의 1C 는 3.4A 입니다 . 지나치게 큰 충전 전류는 많은 양의 열을 발생시켜 결과적으로 배터리 손상과 폭발을 일으킵니다 . 경고 : 충전기는 배터리의 길이에 따라 충전 전류를 자동으로 판단하고 선택합니다 . 길고 용량이 작은 일부 배 터리 ( 예 : 12650, 13650, 14650, 16650) 의 경우 적절한 충전 전류 (1C 미만 ) 를 수동으로 설정하십시오 .

(1) 어떤 식 으로든 배터리를 단락시키지 마십시오 . (2) 전압이 2.8V 보다 낮을 때는 3.7V / 3.8V 리튬 배터리를 사용하지 마십시오 . 그렇지 않으면 과방 전 및 / 또는 다음 충전 시 폭발 위험이 있습니다 . (3) 보호 회로가 있는 배터리를 사용하는 것을 강력하게 추천합니다 . 보호 회로가 없는 배터리 ( 예 : IMR 배 터리 ) 의 경우 과방 전 및 누전에 주의하십시오 . (4) 최대 정격 전류보다 큰 방전 전류로 배터리를 방전시키지 마십시오 .
