MANUAL DE UTILIZARE Neopulse 320 C GYS

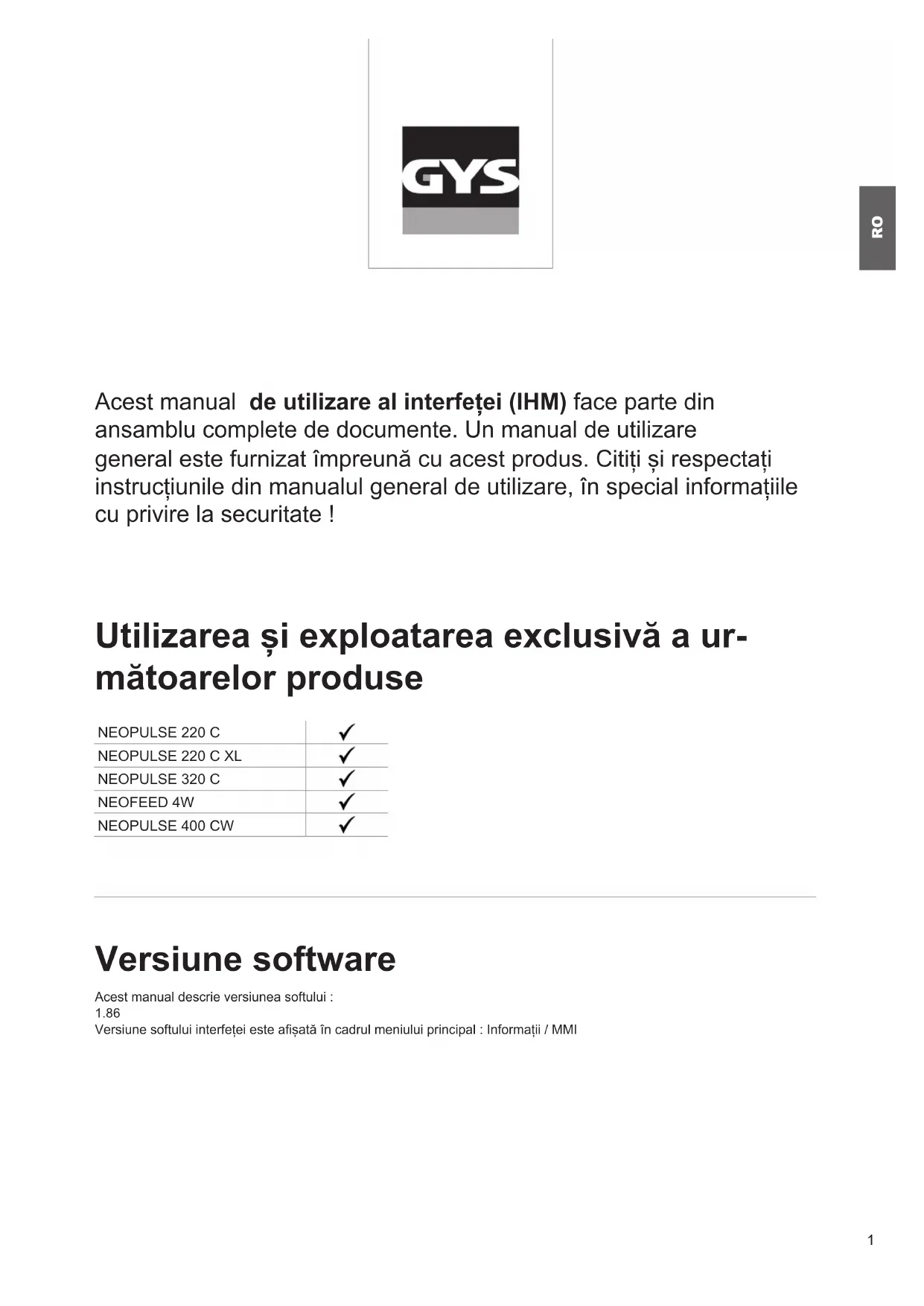

Acest manual de utiliser al interfêtei (IHM) face parte din ansamblu complete de documento. Un manual de utiliser general este furnizat impreună cu acest produs. Citișși respectați instrucțiunile din manualul general de utiliser, în special informaticiile cu privire la securitate!

Utilizarea Şiexploatarea exclusivă a următoarelor produse

NEOPULSE 220 C	✓
NEOPULSE 220 C XL	✓
NEOPULSE 320 C	✓
NEOFEED 4W	✓
NEOPULSE 400 CW	✓

Versiune software

Acest manual descrie versiunea softului :

1.86

Versiune softului interfeetei este afisata in cadrul meniului principal : Informatii / MMI

Comenzile generatorului

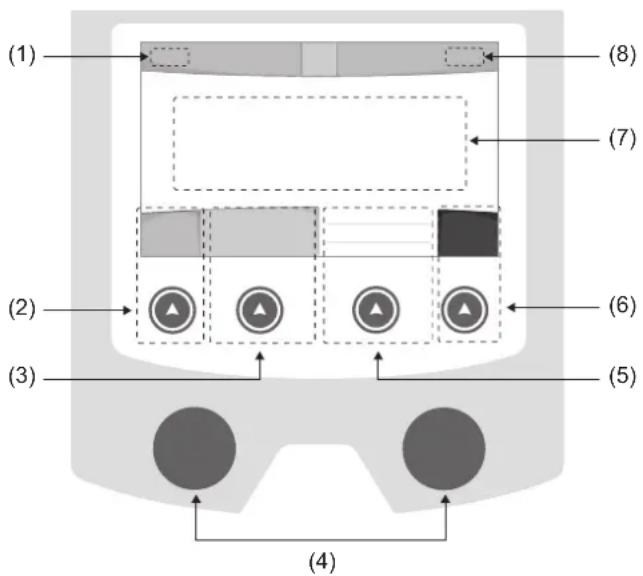

Ecranul principal contine toate informaile necessities pour a incepe procesul de sudare inaintea, in timpul si dupa proce du sudare (interfata se poate ajusta cu uurinta in functie de procesul selectat).

(1) Nume utilizator / trasabilitate
(2) Buton nr. 1: Meniu principal sau Intoarcere la meniul anterior
(3) Buton nr. 2: Parametri proceedsului in curs
(4) Rotita de navigare
(5) Buton nr. 3: Reglaje
(6) Buton nr. 4: JOB sau Validare
(7) Reglaj in curs
(8) Māsurarea Tensiunii, Currentului sī Energiei

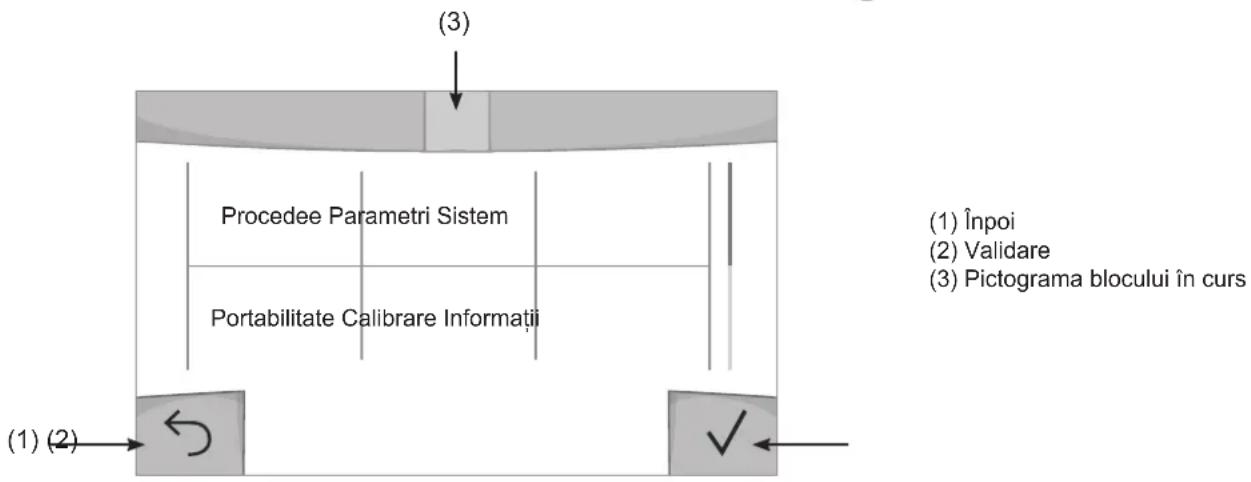

Meniu principal

Ecranul Meniului principal se afisează la prima demarare la postului.

Navigarea intre diferitele blocuri se face folosind potentiometrele si butoanele

Proceed

Accesul la anumite procedee de sudare depind de aparat :

MIG-MAG (GMAW/FCAW)

• Usor: afisaj si functionalitate redusa (fara acces la ciclul de sudare).
• Expert: afisaj complet, permite ajustarea duratei si timpului diferitelor faze ale cilului de sudare.
• Avansat: afisaj integral, permite ajustarea in totalitate a parametrilor cilului de sudare.

Limbă

Alegerea limbii interfetei (Franceza, Englezza, Germana etc).

Unităti de măsură

Alegerea afisajului sistemului de unități: International (SI) sau Imperial (USA).

Denumire echipamente

Norma Europeana (EN) Sau norma Americana (AWS).

Luminozitate

Ajustati luminozitatea ecranului interfetei (reglaj de la 1 (intunecat) la 10 (foarte luminos)).

Cod utilizator

Personalizarea codului de acces al utilizatorului pentru a bloca sesiunea (Din fabrica 0000).

Toleranta de reglaj a curentului :

OFF: reglaj liber, fara limita de reglare a curentului.
±0A:faraftoleranta,fixarea curentului.
± 1A > ± 50A : interval de reglare pentru care utiliserul poate varia intensitatea curentului.

Toleranta U (tensiune)

Toleranta de reglare a tensiunii :

OFF: reglaj liber, fara limita de reglare a tensiunii.
±0.0V:faratolerantafixaretensiunii.
± 0.1V > ± 5.0V : intervale de reglare pentru care utilizatorul poate varia tensiunea.

Toleranta 8viteza sarma)

Toleranta de reglare a vitezei sârmei (m/min):

OFF: reglaj liber, fãră limită de reglare a vitezei sârmei.
±0.0m/min: fãrã tolerança, fixarea vitezei sârmei.
± 0.1m/min> ± 5.0m/min : interval de reglare pentru care utiliserul poate varia viteza sârmei.

Sistem

Nume aparat

Informati relative la numele aparatului si posibilitatea de personalizare apasand butonul de pe interfata.

Cees

Reglaj oră, dataşi format (AM/PM).

Unitate de răcire

• OFF: unitatea de răcire estedezactivata
• ON: unitatea e răcire este activă in permanentă.
• AUTO: gestionarea automata (activare in momentul sudarii si dezactivare 10 minute dupa finalizarea procesului)

CURATARE functie dedica procesului de epurare a systemului de racire sau completarii cu lichid, tim in care proteciile suntdezactivate (consultati manualulcu privire la systemul de racire pentru a va purifica postul in siguranta).

Resetare

Reinitierea parametrilor postului :

• Partial: valoarea implicita a procesului de sudare in curs.
• Total : toate datele de configurare ale dispositivului vor fi resetate la setarile din fabrica.

Blocarea

Posibilitatea blocarii ecranului permite securizarea procesului de lucru tocmai pentru a evita modificarile involuntare sau accidentale. Fereastra reglajelor in curs ramane ajustilă cu tolerantele selectate in meniul Parametri (vezi pagina antioiară). Toate celealte functii sunt inaccessible.

Pentru a debloca interfata, apasati butonul nr. 1 si introduci codul de utilizator din 4 cife (in mod implicit, 0000).

Utilizatori

Modul utilizator permite partajarea postului cu mai multi utilizatori. La prima punere in functiune, postul se afla in mod Admin.Administratorul poate crea mai multi utilizatori. Fiecare utilizator are propria sa configuratie (mod, reglaj, proce deu, JOB-uri...) iar aceasta nu poate fi modificata de catre un alt utilizator. Fiecare utilizator are nevoie de un cod per- sonal alcatuit din 4 ciire pentru a se putea conecta la generator.

• Administratorul are acces la intregul menui principal.
• Utilizatorul are acces la o interfata simplificata. Acesta nu poate sterge (Trasabilitate, JOB-uri, Profiluri utilizator etc.)

Interfata de configurare a utilizatorilor (rezervata administradorului).

In partea stangă a ecranului sunt enumerati utilizatori. Administratorul are posibilitatea de a tria utilizatori după nume sau după data prin simpla apăsare a butonulului nr. 2. O apăsare lungă pe acest buton permite ștergerea unua sau mai multor utilizatori activi (contul Admin nu poate fi sters).

Partea dreaptá a ecranului permite afisarea detaliilor tuturor utilizatorilor creati anterior impreuná cu urmátoare informaţile : Avatar, Nume, Nr. echipăși Toleranță (%)

Crearea unui profil de utiliser

Apasati butonul nr. 3 pentru a crea un utilizator.

• Utilizator : Personalizati numele utilizatorului apasand butonul nr. 3
• Avatar : Alegeticuloarea avatarului aferent utilizesrului
  -Echipa : Atribuiti un numar echipei (max 10)
  Cod utilizator : codul personal de acces (in mod implicit 0000)
• Toleranta de reglare a curentului I :

OFF: reglaj liber, färå limitä de reglare a curentului.
±0.0A:farà toleranta, fixarea curentului (nerecomandata)
± 0.A>± 50A : interval de reglare pentru care utiliserul poate varia intensitatea curentului.

Pentru utilizatorul „Admin", modificarea numelui si a avatarului nu sunt posibile.

Modificarea unui profil utilizator

Selecta tutilizatorul din partea stangă a ecranului si apasati butonul nr. 4.

Alegetti utilizatoriii

Dacă unul utilizator(sau mai multi) a fost creat, blocul utilizator afisează toti utilizatori postului.

Selectionati utilizatorul pe care il doriti si apasati pe ✓ pentru a valida. Un cod de deblocare este besoinar.

Funcia "Inchide" permite blocarea postului pe un anumit cont de utiliser, la alegere,onio alla setare nefiind accesibilà. Acest afisaj este identic si cand postul este pornit (comutatorul OFF -> ON).

Afisareautilizatorului

In partea stangă superioara a ecranului, avatarul Şi numele utilizatorului activ se afisează.

Parola

Fiecare profil de utiliser este protejat de un cod personal format din 4 cifre. In absenta unei personalizari, acest cod in mod implicit este 0000. Dupa 3 incercari eronate a codului personal, interfata este blocata si cere un cod de deblocare. Acest cod, compus din 6 cifre ce nu poate fi modificat, est : 314159.

Trasabilitate

Această interfăță de gestionare a sudării permite trasarea/inregistrarea tuturor etapelor referitoare la operatiile de sudură, din cordon in cordon, in timul fabricării industriale. Această abordare calitativă asigură calitatea sudării post-productie permietand analiza, evaluarea, raportareași documentarea parametrilor de sudare inregistrati. Această functie permite colectarea precisăși rapidă, precumși salvarea datelor solicitate in cadrul normei EN ISO 3834. Recuperarea acestor date este posibilă prin exportul cu ajutorul unui stick USB.

1- Start - Creare trasabilitate

• Personalizati numele locului de lucru apasand butonul nr.3.
• Interval de esantionare :
• Hold: Fára inregistrare a valorilor Cument/Tensiune (media per cordon) in timpul sudári.
• 250 ms, 500 ms, etc. : Inregistrarea valorilor Curren/Tensiune (medie per cordon) la ficare „X" milisecunde sau secunde in timpul sudarii.
• Optiuni - OFF : trasabilitate simplă
• Optiuni - ON : trasabilitate completă

Nr. de treceri (ON/OFF)

Numar de Sudura (ON/OFF)

Temperatura (ON/OFF): Temperatura piesei de sudat la inceputul cordonului.

Lungime (ON/OFF): Lungime cordon (unitățile de masură se afșează in functție de alegerea predefinită in Setări/ Unități de masură).

Variabilä(le) : permite adăugarea unor informații complementare personalizate ( greunate, adnotări, viteza sârmei etc.)

Apasati pe ventru a redemara trasabilitatea.

Afisajultrasabilita tti

In stanga sus pe ecran, se afiseaza numele santierului de lucru si numarul cordonului (numarul de margele ale cordonului este mari automat si nu poate fi modificat).

Identificare - Optiuni ON

La ficare sfarsit de cordon, va aparea o fereastr de identificare: Nr. de treceri, Nr. de sudura, Temperatura piesei si/ sau lungimea cordonului.

Validate

Validarea se poate efectua direct pe interfata IHM Sau apasand pe tragaciul pistoletului.

Stop - Opriti trasabilitatea

Pentru opri trasabilitatea in momentul sudarii, utilizatorul trebuie sa se intoarcain fereastra Trasabilitate si sa selectioneze „Stop".

Export

Recuperarea acestor informati se face prin exportul lor ctre un stick USB.

Datele .CSV suntexploatabile datorità aplicatiei tip babel Microsoft Excel®, Calc OpenOffice®, etc).

Numele fişierului este asociat cu numele postuluiși Serbia acestuia.

2- Start - Coordonarea trasabilitaţii

Partea stangá a ecranului afiseazá o insiruire de nume de santiere create anterior.

Utilizatorul are posibilitatea de a filtra acestiere in functie de nume sau data, print-o simpla apasare abutonului nr.

1. O apăsare lungă ce acest buton permite stergerea santierului activ precum si tuturor santierelor existente.

In partea dreaptá a ecranului puteti vedea detaliile fiecarui santier creat anterior alătur de informatiile urmâtoare: freventa de esantionare, numarul de cordoane inregistrate, timpul total de sudare, energia furnizata pentru sudură, configuratiile fiecarui cordon (procedeu, ora, timpul de sudareși U-I de sudare).

Rec

Lansaţrasabilitatea ̸santierului activ

Portabilitate

Import Config.

Schimbarea configuratiei masinii de pe stick-ul USB(fisier: Unitate detasabila (USB)\PORTABILITATE\CONFIG)
catre masina. O apasare lunga pe imperite stergerea configuratilor de pe stick-ul USB.

Export Config.

Exportul configuratiei postului catre USB (fi sier : Unitate detașabila (USB)\PORTABILITATE\CONFIG).

Importa JOB-uri

Importarea Job-urilor in functie de procedeele prezente in folderUnitate detasaibla (USB)\PORTABILITATEA stickului USB pe aparat.

Exportul Job-urilor

Exportul Job-urilor de pe aparat pe un stick USB dupa paasi urmatori (fisier: Unitate detasabila (USB)\PORTABILI-TATE\JOB)

Atentie, job-urile anterioare de pe stick pot fi sterse.

Pentru a evita pierderea datelor in timpul importarii Sau exportari de date, nu scoatei stick-ul USB si nu inchideti aparatul. Numele fiisierului este asociat cu numele postului si seria acestua.

Calibrare

Calibrare Viteză

Funcie dedicata calibrarii vitezei distribuiorului de sarma motorizat. Scopul calibrarii este acela de a compensa variatiile de viteza ale alimentatorului pentru a permite ajustarea tensiunii afisate si a realizarii calculului energetic. Odata lansat procedeu, pe ecran se vor afisa o series de explicati animate.

Calibrarea vitezei alimentatorului trebuie efectuata periodice pentru a asigura o sudură optima.

Calibrare Cabluri

Functie dedicata de asemenea calibrarii accesorilor relative sudarii precum pistoletul, cablul + suportul electrod si cablu + cleste de masa. Scopul calibrarii este acela de a compensa variatiile de lungime ale accesorilor pentru a permite ajustarea tensiunii si a calculului energetic. Odata lansat procedeu, pe ecran se vor afisa o series de explicati animate.

Important : Calibrarea caburilor trebuie refacută după ficare schimbare a pistoletului, caburilor de alimentare saud de masă pentru a asigura o sudare optimă.

Informaţii

Datele de configurare a componentelor aparaturii :

• Model
• Serie
• Nume echipament
• Versiune soft
• Job si sinergii utilizes

Actionarea oricarui buton permite iesirea din blocul de informati

Stocati si reamintiti job-uri

Accesibil prin intermediul pictogramei „JOB" de pe ecranul principal.

Parametri utilizati sunt automat salvati si accesibili la urmatoarea pornire.

Pentru setarile in curs,este posibil salvarea si mai apoia accesarea unor configurari numite "JOB".

JOB-urile sunt in numar de 500 pentru proceedsul MIG/MAG si TIG, 200 pentru MMA. Memorarea se bazează pe setările procesului in curs, reglajele in curs precum si pe profilul utilizatorului.

JOB

Acest mod JOB permite crearea, salvarea, reamintirea si stergerea JOB-urilor.

Quick-Load - Reamintirea JOB-urilor prin intermediul tragaciului excluzand sudarea.

Modul Quick Load este un mod de reamintire a JOB-urilor (20 max) exceptand sudarea si posibil doar in procesele MIG-MAG si TIG.

Dintr-o lista alcataitda din JOB-uri create anterior, reamintirile JOB se fac prin apasarea scurta a tragaciului. Toate modu- rile tragaciului si modurile de sudare sunt acceptate.

Coduri de eroare

Tabelul urmator prezinta o lista neexhaustiva de mesaje si coduri de eroare care pot aparea. Effectuanti acesto verificari si controle inainte de a apela un tehnician autorizat GYS.

Dacăutilizatorultrebuie sàdemonteze postul,acea este obligat sαopreasca alimentarea decuplnd postul de la priza si sa stepe 2 minute din motive de securitate.

Coduri deEROARE	Mesaje Soluti
001	DEFECT SUPRATENSIUNE Verificazioni installata electrica	Numuti o personanà abilità前往 a verifica instalata electrica.
002	DEFECT SUBTENSIUNE Verificazioni installata electrica
005 Defect la curentul de l'impamantiare	Prezenta curentului strain. Verificazioni cablajul accessorilor pentru su-dare (pistolet, clemà de masă, suport-electrod etc)
006	DEFECT SISTEM DE RACIRE Sistem de râcire neidentificat	Sistem de râcire nu este detectat. Verificazioni cablurile de coniectare+dentre sistemas del râcireși generator.
007	EROARE DEBIT CircuitoL de râcire infundat	Verificazioni continuitatea de circulatie a lichidului de râcire al pistoletului.
008	EROARE LA NIVELUL APEI Verificazioni nivelul apei	Umaretti rezervorul sistemului de râcire la maximum (lichid de râcire recomandat : ref. 062511)
009	SISTEM DE RACIRE Proteție termica	Aşteptați căteva minute pentru ca systemul să se răcească.Aveți grijă să nu depăști ciclul de functiònare recomandat pentrucurrentul de sudare Utilizat.Asiguratii-va că intrarile și ileșirile de aer nu sunt blocate.
010	GENERATOR Proteție termica	Aşteptați căteva minute pentru ca generatorul să se răcească.Aveți grijă să nu depăști ciclul de functiònare recomandat pentrucurrentul de sudare Utilizat.Asiguratii-va că intrarile și ileșirile de aer nu sunt blocate.Instalatai filtrul anti-praf (ref. 063143). Atenție, filtrul anti-praf reduceciclul de functiònare.
011	Ventilator Eroare ventilator	Decuplatei alimentatorul de la przyă și verificazioni dacă ventilatorului este blocat.
012	DECLANŞATOR Un declanşator este apası	Îndepartați pistoletul și verificati dintrerupătorul „Curățare Gaz/Înaintare sârmă"și nu fie blocat. Verificati ca declanşatorul pistoletului MIG/MAGși nu fie blocat.
015	MOTOR Imposibil de a atinge viteza specifică	Verificati reglajele presiuni dinrolelor alimentatorului motorizat. Verificati dacă sârma este blocatașin duza pistoletului. Realizuți calibrarea vitezei alimentatorului motorizat (Meniu „Calibrare")
019	Supraîncărcare, Verificati reglajele Apăsăti și eliberați trăgaciul pentru a șterge	Verificati reglajele generatorului și instalataș (sârmă de aport, role, gaz, pistolet etc) Dacă problema persistă, realizați oactualizare (Via Planet GYS).
020	Probleme de demaraj în momentul sudări Verificati parametri de sudare Apăsăti și eliberați trăgaciul pentru a șterge	Verificati reglajele generatorului și instalataș (sârmă de aport, role, gaz, pistolet etc) Dacă problema persistă, realizați oactualizare (Via Planet GYS).
024	Supraîncărcare stick USB Deconnectați stick-ul USB	Înlocuiți stick-ul USB.
-1	S-a produs oEROARE la sistemas intern. Vă rugăm redemarați aparatul	Închideti și repornți aparatul. Dacă problema persistă, realizați oactualizare (Via Planet GYS)
-1 Erori posibile la calibrarea motorului	Refaceți calibrarea vitezei alimentatorului motorizat (Meniu „Calibrare")
-1 Eroare la calibrare Refaceți o calibrare a cablurilor de sudur	ră (Meniu „Calibrare”)
-1 Spățu de stocare al aparatului este plin Ştergete JOB-urile	pentru a elibera spățu de stocare intern.
-1	Fișier %-ss nu este suportat Err %d Doritiș să continuți?	Datele de pe USB sunt corupte. Verificatiș informateile.
-1 Nu se	poate scrie pe USB	Eliberati spățu pe stick-ul USB. Dacă problema persistă, schimbați stick-ul USB.
-1	Număr de tentative depășit. Se cere un cod de deblocare	Introduceți codul de deblocare : 314159
-1 Cod utilizator greșit	Codul personal este greșit, introduceți codul corect. În mod implicit, codul este 0000.

Dacă apare un cod de eroare care nu este listat Sau probleme dvs. persista, contactați serviciul post-vânzare GYS.

Pictogram de alerta (Avertizare)

Pictograme de alerta din partea dreapta (sus) a ecranului v'a offera informatii despre produsul dvs.

Picto-gramăpentrualertă	Semiñificatie
DEMO	Mod Demonstratie Sudarea este inactivă.Verificați instalatația electrică (tensiunea circuitului).
	Circuitul de răcire este obstruktionat.Verificați continuitatea de circulatăe a lichidului de răcire al pistoletului.
	Bateria interfeței la sfârsitul duratei de viață. Înlocuiți bateria (CR2032)și actualizati datași ora aparatului (Sistem, Ceas).
	Ventilatorul nu seÎnvârte la viteza corespunzătoare. Verificați starea ventilatorului.
