MANUAL DE UTILIZARE POWP3020 PowerPlus

5.1 Zona de lucru 4
5.2 Siguranța electrică 4
5.3 Siguranța personală....5
5.4 Folosirea și întreținerea aparatului electric....5
5.5 Service....6

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE GĂURIT CU PERCUTIE ....6

7 ÎNAINTE DE A ÎNCEPE LUCRUL....6
7.1 Montarea și schimbarea uneltelor (Fig. 2)....7
7.2 Scoaterea uneltei SDS-plus....7
8 MOD DE UTILIZARE....7
8.1 Pornirea și oprirea ....7
8.2 Punctul de prindere pentru mâner (Fig. 3)....8
8.3 Limitatorul de adâncime....8
8.4 Dispozitivul de colectare a prafului (Fig. 4)....8
8.5 Comutatorul percuție/găurire 8
9 CURĂȚAREA ȘI ÎNTRETINEREA....9
9.1 Curățarea....9
10 DATE TEHNICE 9
11 ZGOMOT 9
12 DEPARTAMENTUL DE SERVICE....9
13 DEPOZITAREA....10
14 GARANTIE 10
15 MEDIU 10

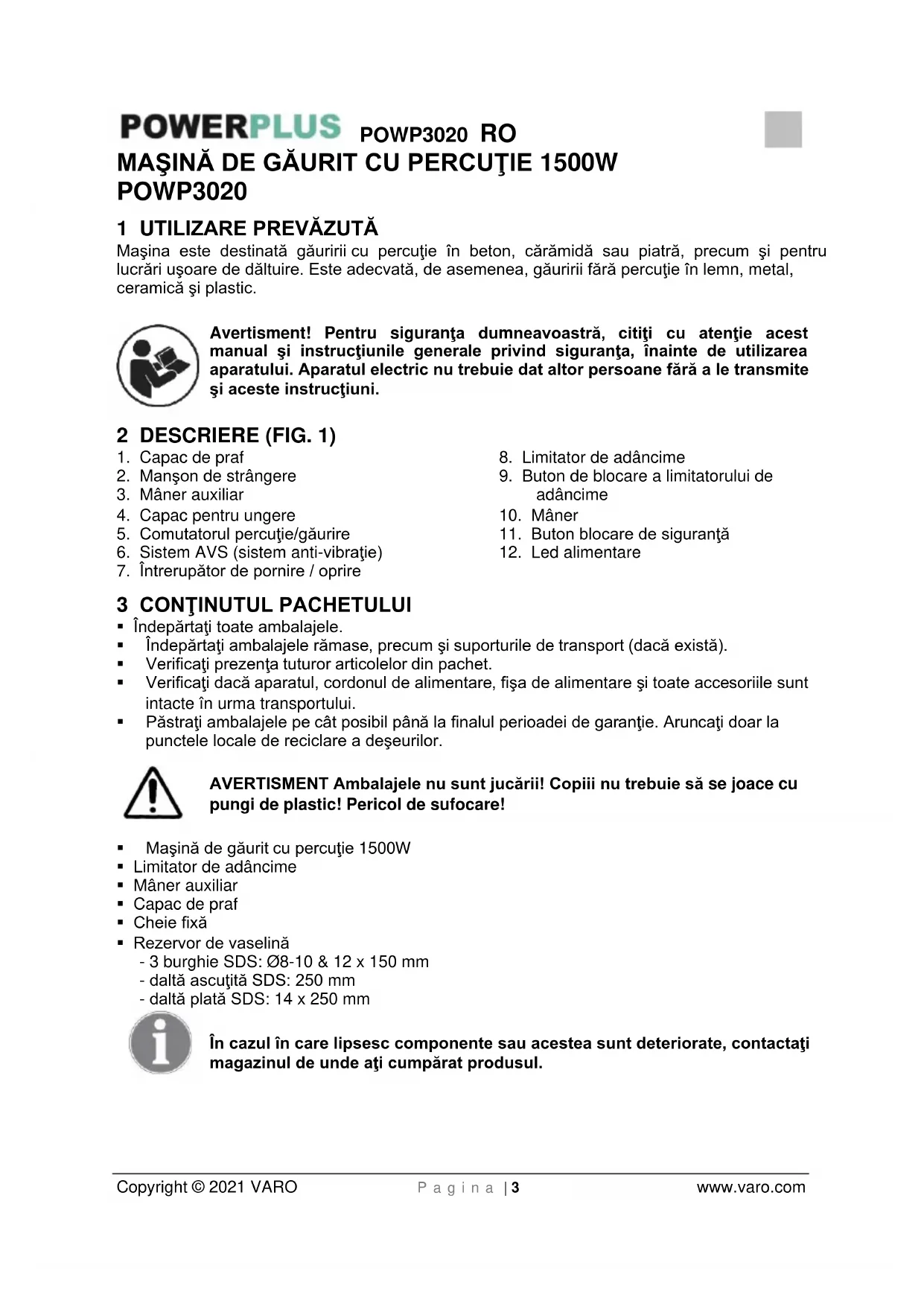

MAŞINĂ DE GĂURIT CU PERCUȚIE 1500W POWP3020

1 UTILIZARE PREVĂZUTĂ

Maşina este destinată găuririi cu percuție în beton, cărămidă sau piatră, precum și pentru lucrări ușoare de dăltuire. Este adecvată, de asemenea, găuririi fără percuție în lemn, metal, ceramică și plastic.

Avertisment! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. 1)

1. Capac de praf
2. Mançon de strângere
3. Mâner auxiliar
4. Capac pentru ungere
5. Comutatorul percutie/găurire
6. Sistem AVS (sistem anti-vibratie)
7. Întrerupător de pornire / oprire
8. Limitator de adâncime
9. Buton de blocare a limitatorului de adâncime
10. Mâner
11. Buton blocare de siguranță
12. Led alimentare

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

■ Maşină de găurit cu percuție 1500W
■ Limitator de adâncime
■ Mâner auxiliar
■ Capac de praf
- Cheie fixă
■ Rezervor de vaselină
- 3 burghie SDS: ∅8-10 & 12 x 150 mm
- daltă ascuțită SDS: 250 mm
- daltă plată SDS: 14 x 250 mm

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și / sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		Citiți manualul înainte de utilizare.
	În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Kötelező a védőszemüveg használata.		Purtați întotdeauna mănuși de protecție.
	Informații importante.		Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.
• Nu utilizati aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

POWERPLUS POWP3020 RO

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.
• Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.
• Dacă trebuie folosit aparatul în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu folosiți aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculopase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate întreținute necorespunzător.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai ușor de controlat.
• Folosiți aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și

POWERPLUS POWP3020 RO

operatiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE GĂURIT CU PERCUȚIE

• Verificați tensiunea (volt) marcată pe plăcuța indicatoare a caracteristicilor.
• Dacă folosiți tamburi de cablu, desfășurați tot cablul de pe tambur. Sectiunea transversală minimă a conductorului: 1,0 mm².
• Când utilizati mașina electrică de găurit în aer liber, conectați la sursa de alimentare cu un cablu prelungitor de tipul H07RN-F 3G 1,5 mm² și cu fișe protejate contra ploii, în ordinea de lucru corectă.
• Asigurați-vă că mergeți pe scări mobile și eşafodaje de schelărie atunci când efectuați lucrări de perforare (ținând aparatul cu 2 mâini).
• Folosiți un detector de conducte pentru a localiza conductele din pereții cu conducte îngropate electrice, de gaz sau de apă. Evitați atingerea componentelor sub tensiune sau a conductorilor.
• Purtați protectii auditive pentru a vă proteja auzul. Pierderea auzului poate fi graduală!
• Purtați ochelari și o mască de praf la operațiile generatoare de praf.
• Nu folositi aparatul în zone cu vapori sau lichide inflamabile.
• Scoateți întotdeauna din priză înainte de a curăța sau de a face modificări la aparat.
• Feriți cablul de alimentare de deteriorare. Uleiul și acidul pot deteriora cablul.
• Nu suprasolicitați aparatul.
• Asigurati suficient toate piesele de prelucrat.
• Important! Este imperativ să se respecte toate reglementările naționale de siguranță privind instalarea, operarea și întreținerea.
• Tăișurile de daltă și burghiele pot fi proiectate accidental afară din aparat și pot provoca rănirea gravă:
• Înainte de a începe lucrul, verificați întotdeauna dacă dalta sau burghiul sunt bine fixate în mandrină.
• Verificați cu regularitate mandrina pentru a observa eventualele semne de uzură sau de deteriorare.
• Nu porniți niciodată o mașină de găurit înainte de a o împinge în locul de lucru (perete, plafon, etc.)
• După ce ați terminat, scoateți mașina de găurit din priză și scoateți dalta sau burghiul din aparat.
• Scoateți întotdeauna mașina de găurit din priză înainte de a schimba o daltă sau un burghiu.
• Protejati-vă ochii și pe ceilalți lucrători de particulele și fragmentele proiectate. Purtați o cască de protectie! Instalați pereți despărțitori!
• Purtați mănuși de lucru pentru a vă proteja degetele de strivire și zgâriere.
• Vibrațiile pot afecta sistemul mână-braț. Expuneți-vă cât mai puțin la vibrații.
  Lăsați întotdeauna în spatele aparatului cablul de alimentare
• Depozitați aparatul în locuri inaccesibile copiilor.
• În timpul lucrului, țineți întotdeauna aparatul cu ambele mâini și asigurați-vă că aveți o poziție verticală stabilă.

7 ÎNAINTE DE A ÎNCEPE LUCRUL

- Cu ajutorul unui dispozitiv adecvat de descoperire, examinați locul în care va fi folosit aparatul să nu existe cabluri electrice ascunse, conducte de apă și de gaz.

POWERPLUS POWP3020 RO

Înainte de a-l conecta la alimentarea electrică, asigurați-vă că tensiunea rețelei corespunde cu detaliiile de pe plăcuța indicatoare a caracteristicilor.

7.1 Montarea și schimbarea uneltelor (Fig. 2)

Aparatul este echipat cu un sistem de prindere SDS-plus.

• Curățați uneltele și ungeți-le cu un strat subțire de unsoare de mașină înaintea montării.
• Tragetî înapoi manşonul de strângere și tîneti.
• Împingeți și rotiți unealta fără praf în mandrină cât merge. Unealta se va bloca automat.
• Verificați dacă s-a blocat, trăgând de unealtă.

7.2 Scoaterea uneltei SDS-plus

Trageți înapoi manşonul de strângere, țineți și scoateți unealta.

După utilizare, accesoriiile pot fi fierbinti. Nu atingeți cu mâna vârful accesoriiului! Utilizați întotdeauna mănuși de protecție pentru a demonta accesoriiul.

8 MOD DE UTILIZARE

8.1 Pornirea și oprirea

• Pornire: Apăsați comutatorul de acționare (7).
• Oprire: Apăsați comutatorul de acționare (7).

POWERPLUS POWP3020 RO

8.2 Punctul de prindere pentru mâner (Fig. 3)

Din motive de siguranță, folosiți doar mașina de găurit cu percuție cu punct de prindere pentru mâner.

Veți putea obține o poziție a corpului mai bună în timpul lucrului, rotind punctul de prindere pentru mâner. Slăbiți și rotiți punctul de prindere pentru mâner în direcția anti-orară: Glisați bucla pe gâtul aparatului și poziționați mânerul, apoi strângeți punctul de prindere pentru mâner.

8.3 Limitatorul de adâncime

Slăbiți punctul de prindere pentru mâner și fixați partea dreaptă a limitatorului în orificiu.

Reglați limitatorul de adâncime și strângeti la loc punctul de prindere pentru mâner.

8.4 Dispozitivul de colectare a prafului (Fig. 4)

Înainte de a folosi mașina de găurit cu percuție la lucrări pe verticală, la nivel deasupra capului, trageți peste burghiu dispozitivul de colectare a prafului.

8.5 Comutatorul percutie/găurire

• Comutatorul găurire/percuție poate comuta între funcțiile de găurire, percuție și găurire/percuție.
• În fața comutatorului percuție / găurire există un buton de blocare, întâi apăsați-l pentru a preveni orice reglare accidentală.

Mod percuție/găurire:

Găurire a zidăriei, betonului, pietrei naturale.

Nu utilizati funcția de percuție pentru plăcile ceramice sau alte materiale

care nu pot suporta energia impactului.

Mod percuție:

Găurire a zidăriei, betonului, pietrei naturale.

Mod găurire:

Găurire a lemnului, materialelor sintetice și metalului.

Important! Când găuriți cu percuția, aveți nevoie de presiune scăzută. O presiune prea mare va solicita inutil motorul. Verificați cu regularitate vârfurile de burghiu. Ascuțiți din nou sau înlocuiti vârfurile tocite.

9 CURĂȚAREA ȘI ÎNTRETINEREA

Atenție! Înainte de efectuarea oricăror lucrări la echipament, scoateți din priză.

9.1 Curățarea

• Fantele de ventilație ale mașinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umezită cu apă și săpun.

Nu utilizati niciodata solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

10 DATE TEHNICE

Tensiune nominală	220-240 V
Frecvență nominală	50 Hz
Putere nominală	1500 W
Turatie	0-850 min ^-1
Clasă de protectie	II
Capacitate de găurire în beton	32 mm
Capacitate de găurire în oțel	13 mm
Capacitate de găurire în lemn	40 mm
Frecventa de percuție	0-4500 min ^-1
Lungimea cablului	4 m + stecăr VDE

11 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	91 dB(A)
Nivel de putere acustică LwA	102 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Nivel vibrații):

14.5 m/s²

K = 1,5 ~m / s^2

12 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post-vânzare.
• În cazul în care cablul de conectare (sau fișa de alimentare) este deteriorat, trebuie înlocuit cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat).

13 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejati aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

14 GARANTIE

• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

15 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Deşeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate, Pentru recomandări privind reciclarea, consultați autoritățile locale sau magazinul de achizitie.

16 DECLARATIA DE CONFORMITATE

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

Produsul: Maşină de găurit cu percuție

Marcă de comerț: POWERplus

Model: POWP3020

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
