BRUGSANVISNING POWP3020 PowerPlus

Deretter må du kaste det i ditt lokale avfallssystem.

- I vegger der strøm-, varme- eller gassledninger ikke er synlige, må ledningene lokaliseres med et ledningssøkeapparat. Unngå kontakt med strømførende deler eller ledere.

- Maskinen må ikke overbelastes.

8.2 Hjelpehåndtak (Fig. 3)

Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

10 TEKNISKE DATA

Nominell spenning	220-240 V
Nominell frekvens	50 Hz
Nominell effekt	1500 W
Rotasjonshastighet	0-850 min ^-1
Beskyttelsesklasse	II
Borekapasitet i betong	32 mm
Borekapasitet i stål	13 mm
Borekapasitet i tre	40 mm
Slaghastighet	0-4500 min ^-1
Ledningslengde	4 m + VDE-plugg

11 ST∅Y

5.1 Arbejdsområde....3
5.2 Elektrisk sikkerhed ....3
5.3 Personlig sikkerhed....4
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 4
5.5 Service....5
6 SPECIFIKKE SIKKERHEDSFORSKRIFTER....5
7 INDEN IDRIFTTAGNINGEN 5
7.1 Indsætning og udskiftning af værktøjet (Fig. 2)......5
7.2 Udtagning af SDS-plus værktøj....5
8 BETJENING 6
8.1 Start/stop....6
8.2 Ekstragreb (Fig. 3)....6
8.3 Dybdestopanslag 6
8.4 Støvfanger (Fig. 4)....6
8.5 Hammer/borekontakt 6
9 RENG∅RING OG VEDLIGEHOLDELSE....7
9.1 Rengøring....7
10 TEKNISKE DATA....7
11 ST∅J....7
12 SERVICEAFDELING....7
13 OPBEVARING....7
14 GARANTI....8
15 MILJ∅ 8
16 KONFORMITETSERKLÆRING....9

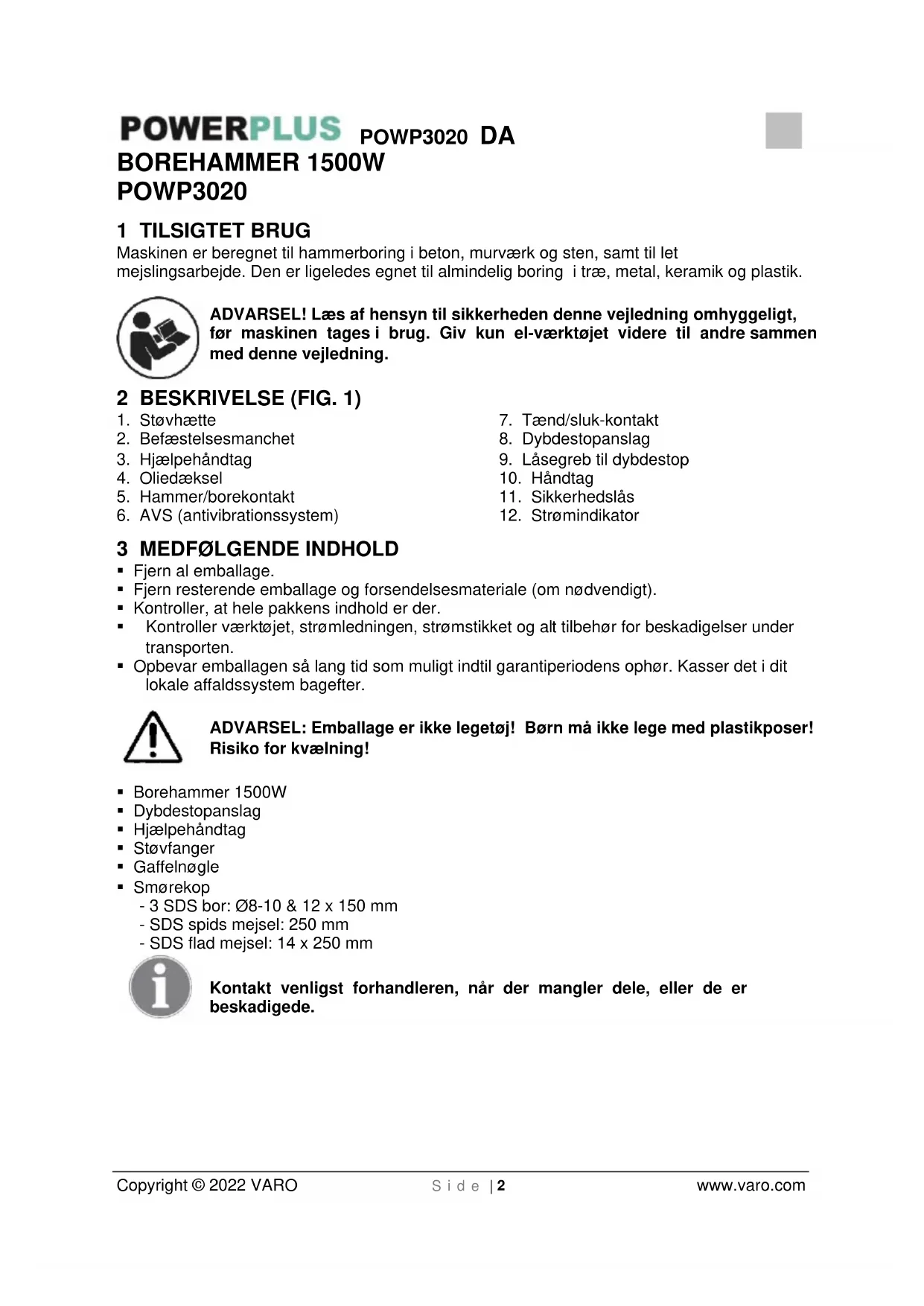

POWERPLUS POWP3020 DA

BOREHAMMER 1500W

POWP3020

1 TILSIGTET BRUG

Maskinen er beregnet til hammerboring i beton, murværk og sten, samt til let mejslingsarbejde. Den er ligeledes egnet til almindelig boring i træ, metal, keramik og plastik.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. 1)

1. Støvhætte
2. Tænd/sluk-kontakt
3. Befæstelsesmanchet 8. Dybdestopanslag
4. Hjælpehåndtag 9. Låsegreb til dybdestop
5. Oliedæksel 10. Håndtag
6. Hammer/borekontakt 11. Sikkerhedslås
7. AVS (antivibrationssystem) 12. Strømindikator

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

■ Borehammer 1500W
■ Dybdestopanslag
■ Hjælpehåndtag
■ Støvfanger
■ Gaffelnøgle
- Smørekop
- 3 SDS bor: ∅8-10 & 12 x 150 mm
- SDS spids mejsel: 250 mm
- SDS flad mejsel: 14 x 250 mm
- 3 SDS bor: ∅8-10 & 12 x 150 mm - SDS spids mejsel: 250 mm - SDS flad mejsel: 14 x 250 mm

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Læs vejledningen før brug.
	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik.
	Brug af øjenværn påkrævet.		Brug handsker
	Vigtige oplysninger.		Elektronik produkter må ikke bortskaffes som husholdningsaffald.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÆRKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

POWERPLUS POWP3020 DA

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SPECIFIKKE SIKKERHEDSFORSKRIFTER

- Kontroller den angivne spænding (V) på typeskiltet.

- Ved anvendelse af kabeltromler skal ledningen rulles helt ud. Ledningstværsnit min. 1,0 mm ^2 .

- Hvis el-borehammeren anvendes udendørs, skal der anvendes en forskriftsmæssig forlængerledning H07RN-F 3G 1,5 mm ^2 med stænkvandsbeskyttet slikanordning.

- I vægge, hvor strøm-, vand- eller gasledninger ikke kan ses, skal ledningerne først lokaliseres med en ledningssøger. Undgå at berøre strømførende dele eller ledninger.

- Bær høreværn til beskyttelse af Deres ører. Tab af hørelse kan være en gradvis proces.

- Bær beskyttelsesbriller og anvend støvmaske ved støvudviklende arbejde.

- Må ikke anvendes i områder med dampe og brændbare væsker.

- Træk stikket ud af stikdåsen ved alt ændrings- og rengøringsarbejde.

- Beskyt netledningen mod skader. Olie og syre kan beskadige ledningen.

■ Overbelast ikke maskinen.

- Vigtigt! Alle nationale forskrifter vedrørende installation, drift og vedligeholdelse skal overholdes.

- Mejsel og bor kan ved uheld slynges ud af værktøjet og forårsage svære kvæstelser:

- Kontroller altid at mejsel eller bor er låst i patronen, før arbejdet påbegyndes.

- Kontroller regelmæssigt patronen for slid og skader.

- Start kun et værktøj med slåfunktion, når det trykkes mod et arbejdsemne (væg, loft osv.).

- Efter arbejdets afslutning skal borehammeren kobles fra strømnettet og mejsel eller bor tages ud af maskinen

- Før udskiftning af mejsel eller bor skal borehammeren altid kobles fra strømnettet.

- Beskyt øjne og medarbejdere mod flyvende smådele og afsplintrede fremmedlegemer. Bær sikkerhedshjelm! Opstil skillevægge!

- Arbejdshandsker beskytter mod kvæstelse af fingre og hudafskrabninger.

- Vibrationer kan være skadelige for hænder og arme: tiden for vibrationspåvirkning skal holdes så lav som mulig.

- Netkablet skal altid føres bagud væk fra apparatet.

- Opbevar apparatet sådan, at det er utilgængeligt for børn.

- Under arbejdet skal man altid holde apparatet fast med begge hænder og sørge for at stå sikkert.

7 INDEN IDRIFTTAGNINGEN

- På anvendelsesstedet skal der med el ledningssøgeapparat søges efter skjulte elektriske ledninger, gas- og vandrør.

- Inden tilslutningen til strømnettet skal man sørge for, at netspændingen stemmer overens med angivelserne på mærkepladen.

7.1 Indsætning og udskiftning af værktøjet (Fig. 2)

Apparatet er udstyret med et SDS-plus holdesystem.

- Før ibrugtagning skal værktøjet renses og smøres let med maskinfedtstof.

- Låsebøsningen trækkes tilbage og holdes fast.

- Skub det støvfrie værktøj ind i værktøjsholderen ind til stopanslaget med en drejende bevægelse. Værktøjet låses fast af sig selv.

- Kontroller fastlåsningen ved at trække i værktøjet.

7.2 Udtagning af SDS-plus værktøj

Låsebøsningen (A) trækkes tilbage og holdes fast, mens værktøjet tages ud.

Værktøjsdele kan være varme efter brug. Rør ikke ved spidsen af værktøjet med hånden. Benyt altid beskyttelseshandsker ved afmontering af værktøj.

8 BETJENING

8.1 Start/stop

• Start: Tryk startknappen (7) ind.
• Stop: Slip startknappen (7).

8.2 Ekstragreb (Fig. 3)

Af sikkerhedsmæssige årsager må borehammere kun anvendes med ekstragrebet (A). De opnår en sikker kropsholdning under arbejdet ved at dreje ekstragrebet. Ekstragrebet skal løsnes og drejes i retning mod uret. Sæt løkken omkring værktøjskabinettet og indstil grebet, derefter skal ekstragrebet spændes fast igen.

8.3 Dybdestopanslag

Ekstragrebet løsnes og den lige del af dybdestopanslaget stikkes ind i boringen for ekstragrebet. Dybdestopanslaget indstilles, og ekstragrebet spændes fast igen.

8.4 Støvfanger (Fig. 4)

Inden De påbegynder på borehammerarbejder lodret over hovedet, skal De skubbe støvfangeren på boret.

8.5 Hammer/borekontakt

• Hammer/borekontakten kan skifte mellem bor og hamme og hammer/borefunktioner.
• Der sidder en låseknap foran hammer/borekontakten. Tryk på denne først for at forhindre utilsigtet justering.

		Hammer/ boretilstand:Boring i murværk, beton og natursten.Brug ikke borehammerfunktionen til keramiske fliser eller andre materialer, der ikke kan modstå stødenergi.
		Hammertilstand:Boring i murværk, beton og natursten.
		Boretilstand:Boring i træ, syntetiske materialer og metal.
		Mejselrotation:Ikke-driftsposition, der kun bruges til at rotere den flade mejsel til den ønskede position.

Vigtigt!! Ved slagboring skal der anvendes et lavt trykt. Et for højt tryk vil belaste motoren unødvendigt. Kontroller borene regelmæssigt. Få slebet eller udskiftet sløve bor.

9 RENG∅RING OG VEDLIGEHOLDELSE

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

9.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.

Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

10 TEKNISKE DATA

Mærkespænding	220-240 V
Mærkefrekvens	50 Hz
Mærkeeffekt	1500 W
Rotationshastighed	0-850 min-1
Beskyttelsesklasse	II
Borekapacitet - beton	32 mm
Borekapacitet - Stål	13 mm
Borekapacitet - træ	40 mm
Slaghastighed	0-4500 min-1
Kabellængde	4 m + VDE-stik

11 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	91 dB(A)
Lydeffektniveau LwA	102 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

14.5m/s²

K = 1,5 ~m / s^2

12 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.
• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en særlig tilslutningsledning, som fås hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen må kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installatør).

13 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.
  ■ Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.
• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

14 GARANTI

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

- Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

15 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÆRING

VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: Borehammer

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60745-1:2009

EN60745-2-6 : 2010

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Lido

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager
