KÄYTTÖOHJE POWP3020 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 4

7.1 Työkalun asennus ja vaihto (kuva 2) ..................................................................... 5

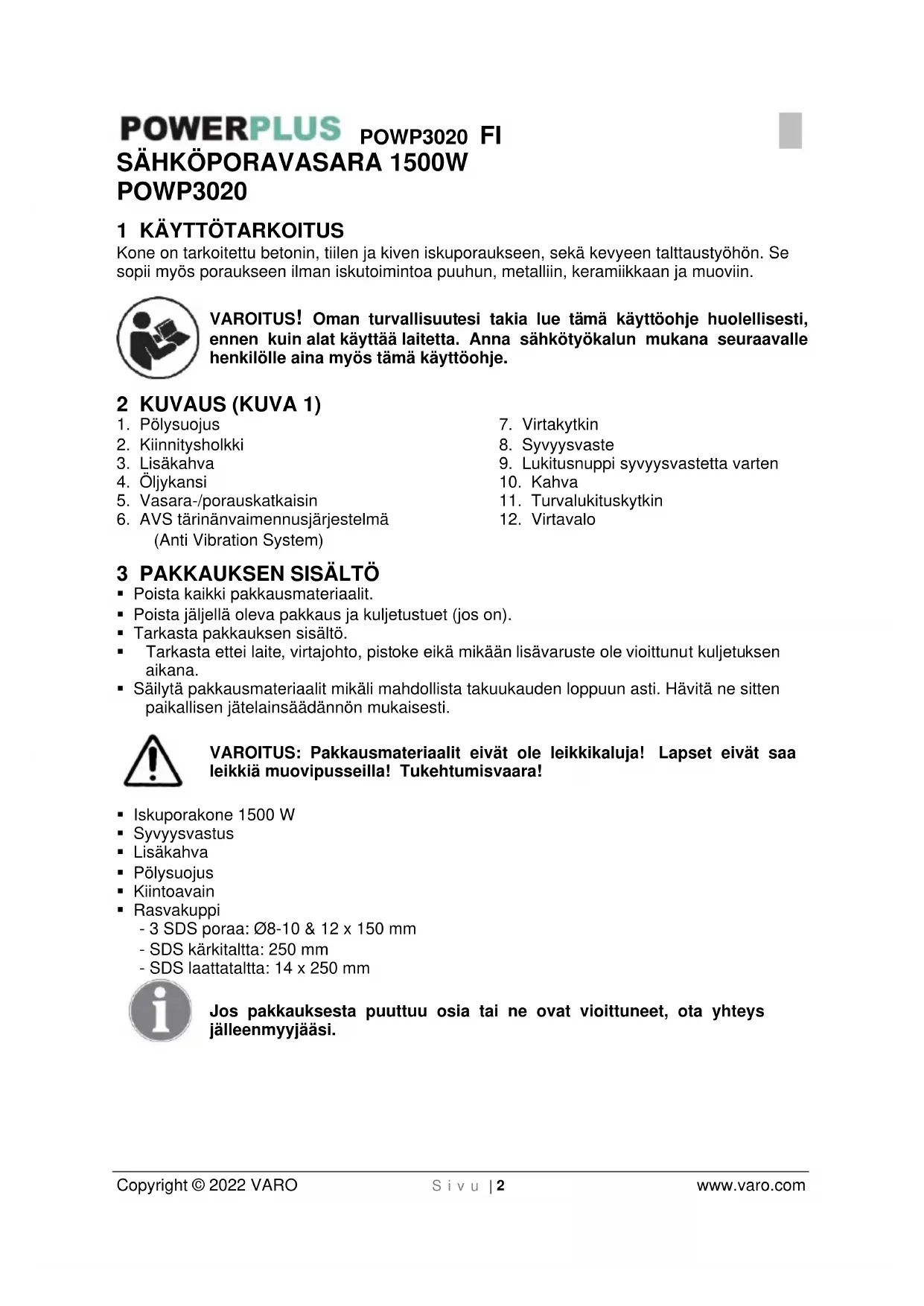

Kone on tarkoitettu betonin, tiilen ja kiven iskuporaukseen, sekä kevyeen talttaustyöhön. Se sopii myös poraukseen ilman iskutoimintoa puuhun, metalliin, keramiikkaan ja muoviin. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA 1)

5. Vasara-/porauskatkaisin

6. AVS tärinänvaimennusjärjestelmä

9. Lukitusnuppi syvyysvastetta varten

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

• Rasvakuppi - 3 SDS poraa: Ø8-10 & 12 x 150 mm - SDS kärkitaltta: 250 mm - SDS laattataltta: 14 x 250 mm Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.POWP3020 FI Copyright © 2022 VARO S i v u | 3 www.varo.com 4 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Henkilö- sekä laitevahinkovaara.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.

Käytä aina suojalaseja.

Käytä aina suojalaseja.

Sähkötuotteita ei saa hävittää kotitalousjätteen mukana. 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.POWP3020 FI Copyright © 2022 VARO S i v u | 4 www.varo.com

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.POWP3020 FI Copyright © 2022 VARO S i v u | 5 www.varo.com 6 ERITYISIÄ TURVAVAROITUKSIA

• Tarkista koneen tyyppikilpeen merkitty jännite (volttia).

• Kun käytetään kaapelikelaa, johto on kierrettävä kokonaan kelalta. Johdon läpimitan on oltava vähintään 1,0 mm².

• Jos sähköporakonetta käytetään ulkona, käyttöön on otettava H07RN-F 3G 1,5 mm² tyyppinen jatkojohto, jonka pistoke on roiskevesisuojattu.

• Jos poraat tikkailla tai telineellä, pidä huolta siitä, että seisot tukevasti.

• Kun poraat seiniin, joissa voi olla piilossa sähkö-, vesi- tai kaasujohtoja, johdot on ensin paikannettava johdon etsintälaitteella. Vältä koskemista sähköä johtaviin osiin.

• Käytä korvien suojana kuulosuojaimia. Kuulonmenetys voi tapahtua vähitellen.

• Käytä suojalaseja ja suojamaskia pölyisissä töissä.

• Älä käytä laitetta paikoissa, joissa on höyryjä tai palavia nesteitä.

• Laitetta korjattaessa tai puhdistettaessa pistoke on aina irrotettava pistorasiasta.

• Suojaa virtajohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

• Älä ylikuormita konetta.

• Kiinnitä kaikki työkappaleet riittävän hyvin.

• Tärkeää! Kaikkia asennusta, käyttöä ja huoltoa koskevia kansallisia määräyksiä on noudatettava.

• Ruuviavain ja poranterä voivat vahingossa irrota koneesta ja aiheuttaa irrotessaan vakavan loukkaantumisen.

• Ennen työskentelyn aloittamista on aina varmistuttava siitä, että poranterä on kunnolla kiinnitetty.

• Teräistukka on tarkistettava säännöllisesti, että se on moitteettomassa kunnossa.

• Käynnistä iskutyökalu vain, kun olet painanut sen jotain pintaa vasten (seinä, katto jne.)

• Kun lopetat työskentelyn, irrota sähköporakone sähköverkosta ja irrota talttaterä tai poranterä koneesta.

• Ennen taltan tai poranterän vaihtoa kone on aina ensin irrotettava sähköverkosta.

• Suojaa silmät ja muut työntekijät, jos työskenneltäessä lentää siruja tms. Käytä suojakypärää! Pystytä suojaseiniä!

• Käytä käsineitä suojaamaan sormia naarmuilta ja ruhjevammoilta.

• Tärinä voi olla vahingollista käsille/käsivarsille. Pidä tärinälle altistumisaika mahdollisimman lyhyenä.

• Vedä verkkojohto aina laitteen taakse laitteesta poispäin.

• Säilytä laite lasten ulottumattomissa.

• Työskennellessäsi pitele laitetta aina molemmin käsin ja huolehdi tukevasta asennosta.

7 ENNEN KÄYTTÖÖNOTTOA

• Tarkista, ettei porausalueella ole piilossa olevia sähköjohtoja. Etsi kaasu- ja vesijohdot johdonetsintälaitteella.

• Tarkista ennen verkkovirtaan liittämistä, että verkkojännite on sama kuin laitteen tehokilvessä ilmoitettu.

7.1 Työkalun asennus ja vaihto (kuva 2)

Laite on varustettu SDS-plus -kiinnitysjärjestelmällä.

• Puhdista työkalu ennen asennusta ja rasvaa se ohuesti konerasvalla.

• Vedä lukitushylsyä taaksepäin ja pidä paikallaan.

• Työnnä pölytön työkalu kiertämällä istukkaan mahdollisimman pitkälle. Työkalu lukittuu automaattisesti.

• Tarkista lukittuminen vetämällä työkalusta.POWP3020 FI Copyright © 2022 VARO S i v u | 6 www.varo.com

7.2 SDS-plus -työkalun irrotus

Vedä lukitushylsyä taaksepäin, pidä sitä paikoillaan ja irrota työkalu. Lisävarusteet voivat olla kuumia käytön jälkeen. Älä koske lisävarusteen kärkeen kädellä! Käytä aina suojakäsineitä lisävarustetta irrottaessa. 8 KÄYTTÖ

8.1 Käynnistys ja sammutus

• Käynnistys: paina käynnistyskytkintä (7).

• Sammutus: vapauta käynnistyskytkin (7).

8.2 Tukikahva (kuva 3)

Käytä iskuporakonetta turvallisuussyistä aina vain tukikahvan kanssa. Etsi tukeva työasento kääntämällä tukikahvaa tarpeen mukaan. Irrota tukikahva vastapäivään kiertäen ja käännä sitä. Pane lenkki työkalun kotelon kalusosaan ja pane kahva haluamaasi asentoon, tämän jälkeen kiristä tukikahva uudelleen.

Irrota tukikahva ja aseta syvyysvasteen suora osa tukikahvassa olevaan reikään. Säädä syvyysvaste halutun mittaiseksi ja kiristä tukikahva paikoilleen.

8.4 Pölynkeräyslaite (kuva 4)

Kun työskentelet iskuporakoneella suoraan pääsi yläpuolella, työnnä pölynkeräyslaite poranterän päälle.

8.5 Vasara-/porauskatkaisin

• Vasara-/porauskatkaisimella voi kytkeä poraus-, vasara- ja vasara-/poraustoiminnot.

• Vasara-/porauskatkaisimen edessä on lukitusnuppi. Paina se ensin alas voidaksesi estää vahingossa tapahtuvan säädön.

Vasara-/poraustila: Poraus tiileen, betoniin ja luonnonkiveen. Älä käytä vasaraporaustoimintoa keraamisiin laattoihin tai muihin materiaaleihin, jotka eivät kestä iskuenergiaa.

Vasaratila: Poraus tiileen, betoniin ja luonnonkiveen.

Poraustila: Poraus puuhun, synteettisiin materiaaleihin ja metalliin.

Taltan kierto: Ei toimintoa asentoa käytetään vain pyörittämään laattataltta haluamaasi asentoon.POWP3020 FI Copyright © 2022 VARO S i v u | 7 www.varo.com Huomio: Iskuporaustyössä tarvitsee laitetta painaa vain hyvin vähän. Jos painat sitä liian voimakkaasti, niin moottori rasittuu tarpeettomasti. Tarkista poranterät säännöllisesti. Tylsät poranterät on joko teroitettava tai vaihdettava uusiin.

9 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

• Pidä ilmanvaihtoaukot puhtaina.

• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen. Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia. 10 TEKNISET TIEDOT Nimellisjännite 220-240 V Nimellistaajuus 50 Hz Nimellisteho 1500 W Pyörimisnopeus 0-850 min

Porausteho, betoni 32 mm Porausteho, teräs 13 mm Porausteho, puu 40 mm Iskujen määrä 0-4500 min

Kaapelin pituus 4 m + VDE pistoke 11 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 91 dB(A) Äänitehotaso LwA 102 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso): 14.5m/s² K = 1,5 m/s² 12 HUOLTO-OSASTO

• Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.

• Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).POWP3020 FI Copyright © 2022 VARO S i v u | 8 www.varo.com 13 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.

• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.

• Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.

• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi. 14 TAKUU

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWP3020 FI Copyright © 2022 VARO S i v u | 9 www.varo.com 16 VAATIMUSTENMUKAISUUSVAKUUTUS VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Sähköporavasara Tavaramerkki: POWERplus Malli: POWP3020 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015
