EOC6P77WX - EOC6P77WX - Cuptor încorporat ELECTROLUX - Manual de utilizare gratuit

Tip produs	Cuptor încorporabil
Marcă	Electrolux
Model	EOC6P77WX
Volum util	72 L
Dimensiuni (Î x L x A)	594 x 595 x 569 mm
Dimensiuni de încastrare (Î x L x A)	590-600 x 560 x 550-548 mm
Greutate	33,3 kg
Clasă de eficiență energetică	A+
Consum energetic (convențional)	0,93 kWh/cycle
Consum energetic (căldură rotativă)	0,69 kWh/cycle
Alimentare	Electric, 230 V / 50 Hz
Putere totală	Până la 3680 W (în funcție de model)
Moduri de gătire	Căldură rotativă, Sus/Jos, Umiditate scăzută, Pizza, Sole, Congelate, Circulație aer umed, Grill, Turbo grill, Abur
Funcții suplimentare	Gătire asistată (45 programe), Sondă de gătire, Pornire întârziată, Timer, Preîncălzire rapidă
Curățare	Piroliză (3 niveluri: ușor 1h, normal 1h30, complet 2h30)
Accesorii incluse	Grilă metalică, Tavă de gătire, Tavă pentru friptură, Sondă de gătire, Șine telescopice
Siguranță	Blocare taste, Oprire automată, Siguranță copii, Blocare ușă în piroliză
Conectivitate	Wi-Fi 2,4/5 GHz, Bluetooth, Aplicația My Electrolux Kitchen
Iluminare	Bec halogen, clasa G
Rezervor de apă	Capacitate 900 ml, golire prin furtun

Întrebări frecvente - EOC6P77WX - EOC6P77WX ELECTROLUX

Cum se folosește curățarea prin piroliză?

Înainte de piroliză, scoateți toate accesoriile și curățați reziduurile alimentare. Accesați meniul Curățare (pictograma mm), alegeți durata: C1 (1 h ușor), C2 (1 h 30 normal) sau C3 (2 h 30 complet). Apăsați pe OK pentru a începe. Ușa se blochează automat la temperatură ridicată. După terminare, ștergeți cenușa cu o cârpă moale.

Cum se setează ora cuptorului?

Rotiți butonul de moduri pe Oprit. Mergeți la Meniu > Configurații > Ora curentă. Folosiți butonul de comandă pentru a seta ora, apoi apăsați OK pentru confirmare.

Ce trebuie făcut dacă cuptorul afișează 'Err C2'?

Codul Err C2 indică faptul că sonda de gătire a fost scoasă în timpul gătirii. Reintroduceți complet ștecherul sondei în priza aflată în fața cuptorului. Dacă problema persistă, verificați dacă sonda nu este deteriorată.

Cum se folosește funcția de abur?

Deschideți capacul rezervorului de apă și umpleți-l cu 900 ml apă (maximum). Puneți la loc rezervorul. Selectați un mod de gătire cu abur (ex: Umiditate scăzută). Setați temperatura dorită. Gătirea pornește când se apasă tasta OK. Atenție la aburul fierbinte la deschiderea ușii.

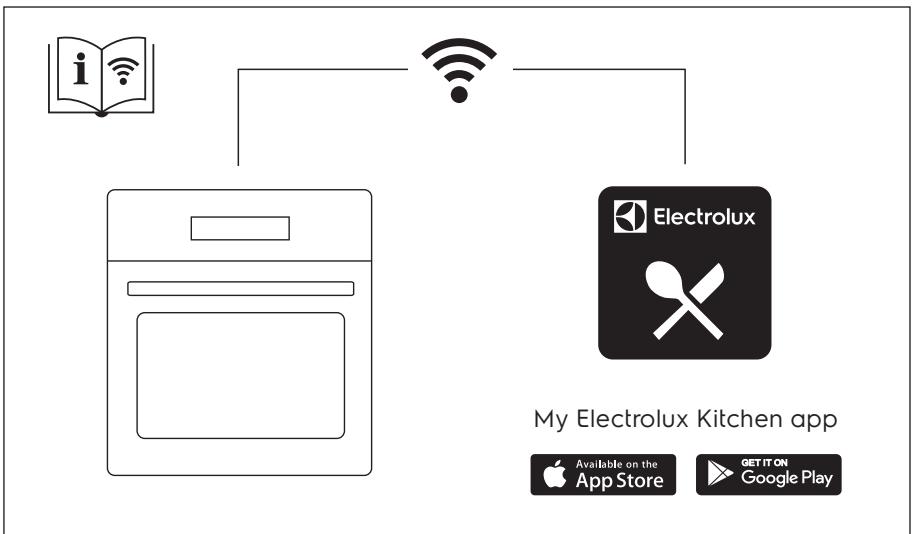

Cum se conectează cuptorul la Wi-Fi?

Descărcați aplicația My Electrolux Kitchen pe smartphone. Rotiți butonul pentru a selecta meniul Configurații apoi activați Wi-Fi (O10). Urmați instrucțiunile aplicației pentru a asocia dispozitivul. Ledul Wi-Fi clipește în timpul conectării.

Cum se înlocuiește becul cuptorului?

Opriți cuptorul și deconectați-l. Puneți o cârpă pe fundul cavității. Rotiți difuzorul de sticlă pentru a-l scoate. Înlocuiți becul cu unul nou rezistent la 300°C (același tip). Remontați difuzorul. Reconectați cuptorul.

Ce înseamnă indicatorul rezervorului de apă?

Indicatorul afișează nivelul apei: plin (bară completă), pe jumătate plin, gol (clipește). Dacă indicatorul rămâne aprins deși rezervorul este plin, contactați serviciul de asistență. Poate exista o defecțiune a senzorului.

Cum se activează blocarea tastelor?

Apăsați lung tasta OK timp de 3 secunde până când se aude un semnal sonor. Simbolul de blocare clipește de 3 ori. Pentru dezactivare, apăsați din nou lung pe OK.

Care este capacitatea cuptorului?

Volumul util este de 72 litri. Acest lucru permite gătirea de preparate pentru o familie numeroasă, inclusiv un curcan sau o tavă mare de friptură.

Cum se curăță rezervorul de apă?

Goliți rezervorul după fiecare utilizare cu abur. Pentru o curățare aprofundată: turnați 850 ml apă și 5 lingurițe de acid citric, așteptați 60 min. Apoi, porniți funcția Umiditate scăzută la 230°C timp de 25 min, apoi la 130-230°C timp de 10 min. Clătiți și uscați.

MANUAL DE UTILIZARE EOC6P77WX - EOC6P77WX ELECTROLUX

Vă mulțumim că ați achiziționat un produs Electrolux. Ați ales un produs rezultat în urma a zeci de ani de experiență profesională și inovație. Ingenios și stilat, a fost conceput gândindu-vă la dumneavoastră. Pentru a vă asigura că aveți toate cunoștințele necesare pentru obținerea unor rezultate extraordinare de fiecare dată când îl folosiți.

Bine ați venit la Electrolux.

Vizitați site-ul nostru pentru:

A găsi sfaturi privind utilizarea, broșuri, informații pentru depanare, service și reparații: www.electrolux.com/support

A vă înregistra produsul pentru a beneficia de servicii mai bune: www.registerelectrolux.com

A cumpăra accesorii, consumabile și piese de schimb originale pentru aparatul dvs.: www.electrolux.com/shop

Pentru mai multe rețete, recomandări, depanare, descărcați aplicația My Electrolux Kitchen.

Atunci când contactați Centrul nostru de service autorizat, asigurați-vă că aveți la dispoziție următoarele informații: Model, PNC, Număr de serie.

Informațiile pot fi găsite pe plăcuța cu date tehnice.

Avertisment / Atenție - Informații privind siguranța

2.5 Curățarea pirolitică 377 2.6 Gătirea cu abur 378 2.7 Iluminare interioară 378 2.8 Serviciul de asistență tehnică......378 2.9 Eliminare 379

3. INSTALAREA 379

3.1 Încorporarea 379 3.2 Fixarea aparatului de mobilier.... 380

4. DESCRIEREA PRODUSULUI. 381

4.1 Prezentare generală 381

4.2 Accesorii 381

5. PORNIREA ȘI OPRIREA APARATULUI 382

5.1 Butoane de selectare retractabile 382 5.2 Panou de comandă 382

6. ÎNAINTE DE PRIMA UTILIZARE 383

6.1 Curățarea inițială 383 6.2 Preîncălzirea inițială 383 6.3 Conexiune wireless 384 6.4 Licențele software 385

7. UTILIZAREA ZILNICĂ 385

7.1 Modul de setare: Funcții de încălzire 385 7.2 Funcții de gătire 386 7.3 Note cu privire la: Aer cald umed 387 7.4 Rezervorul de apă 387 7.5 Modul de setare: Gătire asistată 388 7.6 Gătire asistată 389

8. FUNCȚIILE CEASULUI 394

8.1 Funcțiile ceasului 394 8.2 Modul de setare: Funcțiile ceasului 395

9. MODUL DE UTILIZARE: ACCESORII 396

9.1 Introducerea accesoriilor 396 9.2 Senzor de gătire 397

10. FUNCȚII SUPLIMENTARE 399

10.1 Blocare 399 10.2 Oprirea automată 399 10.3 Ventilator de răcire 400

11. INFORMAȚII ȘI SFATURI 400

11.1 Aer cald umed 400

11.2 Aer cald umed - accesorii recomandate. 401 11.3 Tabelele de gătit pentru institutele de testare. 402

12. ÎNGRIJIREA ȘI CURĂȚAREA 404

12.1 Observații privind curățarea.....404 12.2 Cum se scot: Suporturile pentru raft 405 12.3 Modul de utilizare: Curățare pirolitică 405 12.4 Semnal de reamintire la curățare 406 12.5 Cum se curăță: rezervorul de apă. 406 12.6 Cum se scoate și se montează: Ușa 408 12.7 Cum se înlocuiește: Bec.... 409

13. DEPANARE 410

13.1 Ce trebuie făcut dacă. 410 13.2 Date pentru service. 412

14. EFICIENȚĂ ENERGETICĂ 412

14.1 Informații produs și Fișă cu informații produs britanic privind proiectarea ecologică și etichetarea energetică. 412 14.2 Economisirea de energie.... 413

15. STRUCTURA MENIULUI 414

15.1 Meniu. 414

16. INFORMAȚII PRIVIND MEDIUL 415

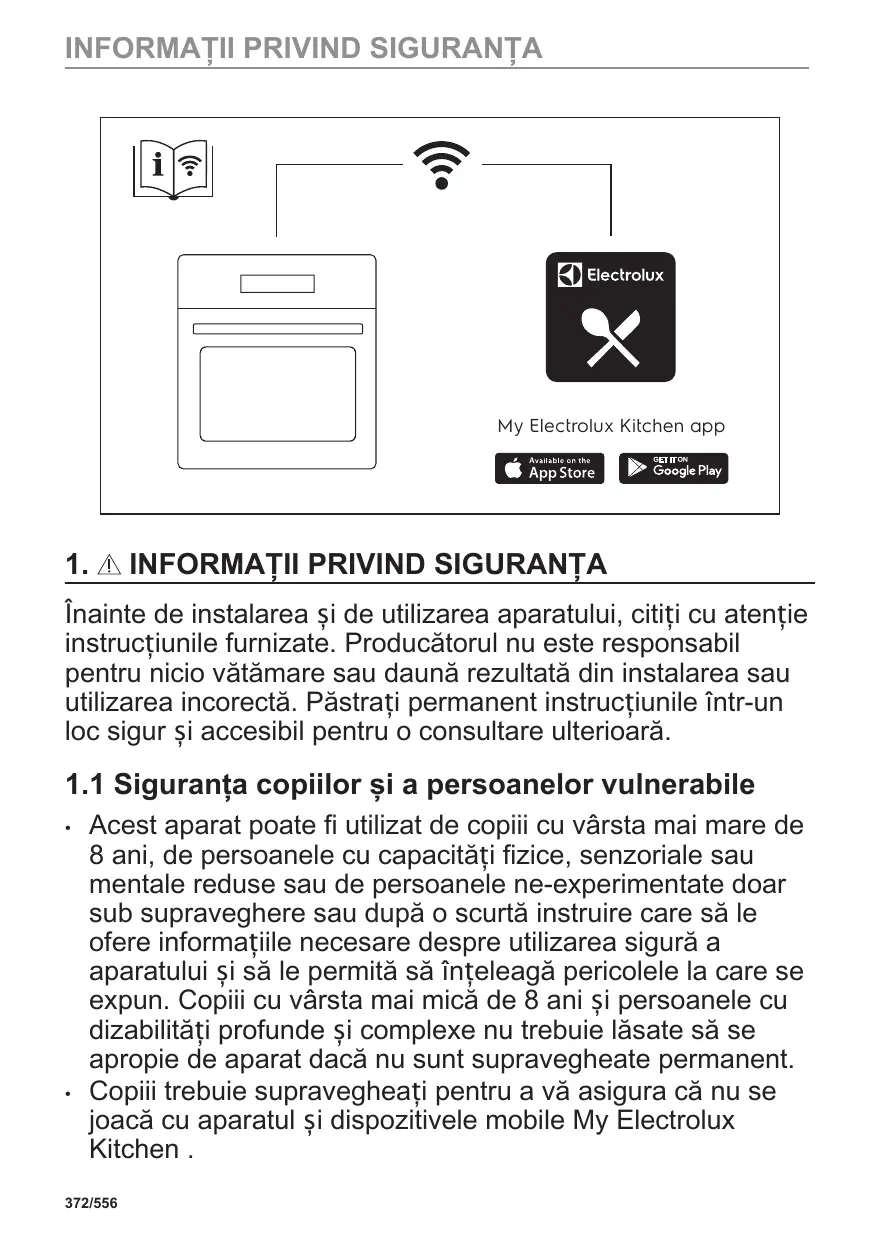

1. INFORMAȚII PRIVIND SIGURANȚA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copii cu vârsta mai mare de 8 ani, de persoane cu capacități fizice, senzoriale sau mentale reduse sau de persoane neexperimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.
• Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul și dispozitivele mobile My Electrolux Kitchen.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Nu lăsați copii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.
• Acest aparat este proiectat pentru uz casnic individual într-un mediu interior.
• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeți, camere de oaspeți cu paturi și mic dejun, case de oaspeți în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.
• Instalarea acestui aparat și înlocuirea cablului vor fi efectuate exclusiv de o persoană calificată.
• Nu folosi aparatul înainte de a-l instala în structura încorporată.
• Aparatul trebuie deconectat de la sursa de alimentare înainte de a efectua orice operațiune de întreținere.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.
• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Se recomandă ca

elementele de încălzire sau suprafața aparatului să nu fie atinse.

• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii. Utilizați doar senzorul alimentar (senzorul) recomandat pentru acest aparat.
• Pentru a scoate suporturile pentru raft, trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța sticla ușii, deoarece acestea pot zgâria suprafața, ceea ce poate avea drept consecință spargerea sticlei.
• Înainte de curățarea pirolitică, scoateți toate accesoriile și depunerile/deversările excesive din cavitatea aparatului.

2. INSTRUCȚIUNI DE SIGURANȚĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu-l instalați sau utilizați.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Aveți întotdeauna grijă când mutați aparatul, deoarece acesta este greu. Folosiți întotdeauna mănuși de protecție și încălțăminte închisă.
• Nu trageți aparatul de mâner.
• Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Înainte de a instala aparatul, verificați dacă ușa aparatului se poate deschide fără probleme.
• Aparatul este prevăzut cu un sistem de răcire electrică. Pentru a funcționa, acesta necesită curent electric.

Înălțimea minimă a dulapului (înălțimea minimă a dulapului de sub blatul de lucru)

590 (600) mm

Lățimea dulapului	560 mm
Adâncimea dulapului	550 (550) mm
Înlățimea părtții frontale a aparatului	594 mm
Înlățimea părtții posteriorare a aparatului	576 mm
Lățimea părtții frontale a aparatului	595 mm
Lățimea părtții posteriorare a aparatului	559 mm
Adâncimea aparatului	569 mm
Adâncimea încorporabilă a aparatului	548 mm
Adâncimea cu ușașchisă	1022 mm
Dimensiunea minimă a orificiului de ventilăție. Ori-ficiul este poziționat în partea din spate jos	560x20 mm
Lunginea cablului de alimentare electrică. Cablul este pozițonat în colțul dreptă al peretelui poste-rior	1500 mm
Şuruburi de montaj	4x25 mm

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de către un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folosiți prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul și cablul de alimentare electrică. Dacă este necesară înlocuirea cablului de alimentare, acesta trebuie înlocuit numai de către Centrul de service autorizat.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare. Dacă priza de curent prezintă jocuri, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe fuzibile scoase din suport), contactoare și declanșatoare la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.
• Acest aparat este livrat cu un ștecher și un cablu de alimentare electrică.

Tipurile de cabluri adecvate pentru instalare sau înlocuire pentru Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea totală consumată de pe plăcuța cu date tehnice. De asemenea, puteți consulta tabelul:

Putere totală (W)	Secțiunea cablului (mm2)
maxim 1380	3x0.75
maxim 2300	3x1
maxim 3680	3x1.5

Cablul de împământare (cablul verde/galben) trebuie să fie cu 2 cm mai lung decât cele de fază și de nul (cablurile albastru și maro).

2.3 Utilizarea

AVERTISMENT!

Pericol de rănire, arsuri și electrocutare sau explozie.

• Nu modificați specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu acționați aparatul având mâinile umede sau atunci când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii DESCHISE.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Deschideți ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.
• Nu faceți publică parola dvs. de Wi-Fi.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
• Nu puneți vase sau alte obiecte în aparat direct pe baza acestuia.
• Nu puneți folie din aluminiu direct pe baza cavității aparatului.
• Nu puneți apă direct în aparatul fierbinte.
• Nu țineți vase umede și alimente în interior după încheierea gătitului.
• Procedați cu atenție la demontarea sau instalarea accesoriilor.
• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.
• Folosiți o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente. Gătiți întotdeauna cu ușa închisă a aparatului.
• Dacă aparatul este instalat în spatele unui panou de mobilă (de ex. o ușă), asigurați-vă că ușa nu se închide niciodată atunci când aparatul funcționează. Căldura și umezeala se pot acumula în spatele panoului închis de mobilă, ceea ce produce daune aparatului, unității carcasei sau podelei. Nu închideți panoul de mobilă dacă aparatul nu s-a răcit complet după utilizare.

2.4 Îngrijirea și curățarea

AVERTISMENT!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a efectua operațiile de întreținere, dezactivați aparatul și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.
• Înlocuiți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.
• Aveți grijă atunci când îndepărtați ușa aparatului. Ușa este grea!
• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solvenți sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalajul acestuia.

2.5 Curățarea pirolitică

AVERTISMENT!

Pericol de vătămare / Incendiere / Emisii de substanțe chimice (fumuri) în Modul Pirolitic.

• Înainte de a efectua o funcție de auto-curățare pirolitică sau prima utilizare, vă rugăm să scoateți din interiorul cuptorului:

toate reziduurile de alimente, depunerile/resturile de ulei sau grăsimi.

toate obiectele detașabile (inclusiv rafturile, șinele laterale etc., furnizate împreună cu produsul), în special tigăile antiaderente, cratițele, tăvile, ustensilele etc.

Citiți cu atenție toate instrucțiunile pentru curățarea pirolitică. Țineți copiii la distanță de aparat în timpul funcționării curățării pirolitice.

Aparatul devine foarte fierbinte, iar aerul fierbinte este evacuat prin orificiile frontale de răcire.

• Curățarea pirolitică este o operație efectuată la temperatură înaltă care poate degaja fum de la reziduurile alimentare și materialele componente. De aceea, consumatorii sunt sfătuiți să respecte cu strictețe următoarele:
• să asigure o ventilare bună în timpul și după fiecare curățare pirolitică.
• să asigure o bună ventilație pe durata și după prima utilizare la temperatura maximă.
• Spre deosebire de oameni, unele păsări și reptile pot fi foarte sensibile la fumul potențial emis pe durata procesului de curățare pentru a curăța cuptoarele pirolitice.
• Îndepărtați toate animalele de companie (în special păsările) din vecinătatea aparatului în timpul și după curățarea pirolitică și utilizați prima dată funcționarea la temperatura maximă într-o zonă bine ventilată.
• Animalele mici de companie pot fi, de asemenea, foarte sensibile la modificările de temperatură punctuale din vecinătatea cuptoarelor pirolitice atunci când programul de curățare automată este în funcțiune.
• Suprafețele antiaderente de pe tigăi, oale, tăvi, ustensile etc. pot fi deteriorate de temperatura înaltă din timpul curățării pirolitice pentru toate cuptoarele pirolitice și, de asemenea, pot fi o sursă pentru fumuri care deranjează puțin.
• Fumurile eliberate de toate cuptoarele pirolitice / reziduurile de la gătit conform celor prezentate anterior nu sunt periculoase pentru oameni, inclusiv pentru copii sau persoane cu probleme medicale.

2.6 Gătirea cu abur

AVERTISMENT!

Pericol de arsuri și de deteriorare a aparatului.

Aburul eliberat poate provoca arsuri:

• Nu deschideți ușa aparatului în timpul utilizării gătirii cu abur.
• Deschideți cu grijă ușa aparatului după utilizarea gătitului cu abur.

2.7 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.
• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folosiți exclusiv becuri cu aceleași specificații.

2.8 Serviciul de asistență tehnică

• Pentru a repara aparatul, contactați Centrul de service autorizat. Utilizați doar piese de schimb originale.

2.9 Eliminare

AVERTISMENT! Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind eliminarea aparatului.
• Deconectați aparatul de la sursa de alimentare electrică. Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.
• Scoateți încuietoarea ușii pentru a nu permite copiilor sau animalelor de companie să rămână blocați în aparat.

3. INSTALAREA

AVERTISMENT! Consultați capitolele privind siguranța.

3.1 Încorporarea

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Prezentare generală

1 Panou de comandă 2 Buton de selectare pentru funcții de gătire 3 Afișaj 4 Buton de comandă 5 Sertar pentru apă 6 Element de încălzire 7 Priză pentru senzorul de gătire 8 Bec 9 Ventilator 10 Suport pentru raft, detașabil 11 Țeavă de evacuare Supapă de evacuare a apei 13 Poziții raft 14 Alimentare cu abur

4.2 Accesorii

• Raft sârmă

Pentru veselă, forme pentru prăjituri, fripturi.

Tava de gătit

Pentru prăjituri și biscuiți.

• Cratița

Pentru coacere și frigere sau ca tavă pentru grăsime.

• Senzor de gătire

Pentru a măsura cât de bine este gătită mâncarea.

Ghidaje telescopice

Cu ajutorul ghidajelor telescopice puteți monta sau scoate rafturile cu ușurință.

5. PORNIREA ȘI OPRIREA APARATULUI

5.1 Butoane de selectare retractabile

Pentru a utiliza aparatul, apăsați butonul. Butonul iese în afară.

5.2 Panou de comandă

Câmpuri cu senzor panou de comandă					Apăsăti bu-tonul	Rotiți butonul
				OK
Crono-metu	Încălzire rapidă	Ilumi-nare captor	Senzor de gătire	Confirmare setare
Selectați o functție de gătire pentru a porni captorul.
Rotiți butonul de selectare pentru functțiile de gătire la posizția oprit pentru a opri captorul.

12:34	Atunci*când butonul pentru functiile de gătire este în poziția oprit, afișajul intră în așteptare.
12:34 180°	Când gătîti, afișajul indică temperatura setată, ora și alte optiuni disponibile.
88:88:88:888g h:min:s STOP	Afișaj cu functiile cheie.

Indicatorii afișajului
Blocare	Gătire asistată	Curățare	Setări	Incălzire rapidă

Indicatoare cronome-tru	STOP
Wi-Fi indicator - clipește atunci cănd cuptorul poate fi connectat la Wi-Fi.		Operatiui de la distanta indicatorul - cup- torul poate fi controlat de la distanță.
Wi-Fi conexiunea este pornită.		Operatiui de la distanta se aprinde.

Bară de progres - pentru temperatură sau temp. Bara este complet.roșie atunci că cuțorul atin- ge temperatura setată.

Indicator pentru rezervorul de apă

Senzor de gătire Indicator

η

6. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consulta capitolele privind siguranța.

6.1 Curățarea inițială

Înainte de prima utiliser curățați cuptorul gol și setați timpul:
			00:00 Setarea timului. Apăsați OK.

6.2 Preîncălzirea inițială

Preincălziți cuptorul gol îniate de a-l folosi prima data.
Etapa 1	Scoateți din cuptor toate accesoriile și suporturile pentru raftul mobil.
Pre\fncălziți cuptorul gol îniate de a-l folosi prima data.
Etapa 2	Setați temperatura maximă a functției: ☐. Lăsași cuptorul să functioneze tamp de 1 oră.
Etapa 3	Setați temperatura maximă a functției: ☐. Lăsași cuptorul să functioneze tamp de 15 min.
Cuptorul poate emite un miros și fum în timul pre\fncălzirii. Asigurați-vă că înçâperea este ventilata.

6.3 Conexiune wireless

Pentru a conecta aparatul electrocasnic trebuie să:

• Rețea wireless cu conexiune la Internet. Dispozitiv mobil conectat la rețeaua dvs. wireless.

Pasul 1	Descărcați aplicăția pentru mobil My Electrolux Kitchen și urmași instrucțiunile pentru pași următori.
Pasul 2	Rotiți butonul de selectare pentru a selecta:≧ .

Frecventa	2.4 GHz WLAN	5 GHz WLAN
	2400 - 2483,5 Mhz	5150 - 5350 MHz 5470 - 5725 MHz
Protocol	IEEE 802.11b DSSS, 802.11g/n OFDM	IEEE 802.11 a/n OFDM
Putere maximă	EIRP < 20 dBm (100 mW)	EIRP < 23 dBm (200 mW)
Modul Wi-Fi	NIU5-50

FrecventaBluetooth	2400 - 2483,5 Mhz
Protocol	LE: DSSS
Putere maximă	EIRP < 4 dBm (2.5 mW)

Țările acoperite de prevederile Directivei 2014/53/UE: Austria, Belgia, Bulgaria, Cipru, Croația, Danemarca, Elveția, Estonia, Finlanda, Franța, Germania, Grecia, Irlanda, Irlanda de Nord, Islanda, Italia, Letonia, Liechtenstein, Lituania, Luxemburg, Malta, Norvegia, Polonia,

Portugalia, Republica Cehă, România, Slovacia, Slovenia, Spania, Suedia, Turcia, Țările de Jos, Ungaria.

6.4 Licențele software

Software-ul din acest produs conține componente care se bazează pe software-ul Gratisşi open source. Electrolux recunoșteși multutomște pentru contribuțiiile comunităților de open softwareși robotică la projectul dedezvoltare.

Pentru a accesa codul sursă al acestor componente software descriseși beschise aleărɔ conditiș de licență necessitate publicareși pentru a videa informatiile complete privind drepturile de autorși termenii de licență aplicabile, că rugăm să vizitate: http://electrolux.opensoftwareereposito-ry.com (folder NUI5).

7. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consulta capitolele privind siguranța.

7.1 Mod de setare: Funcții de încălzire

Începeți gătirea
Pasul 1	Pasul 2
Selectați o functție de gătire.	Setați temperatura. Apăsati OK

Gătire la abur
Pasul 1	Pasul 2	Pasul 3	Pasul 4	Pasul 5
				°C
Apăsați capa-cul sertarului pentru apă pen- tru a-l descrii-de.	Umareși serta-rul pentru apă cu 900 ml de apă.	Împingeți serta-rul pentru apă la loc în poziția sa initțială.	Selectați functia de găti-re cu abur.	Setați temperatura.

Funcția de incălzi- re	Utilizare
Aer cald cu venti- latie	Pentru a coace simultan pe trei rafturi și pentru a deshidrata alimentele. Setează temperatura cu 20 - 40 °C mai jos decât pentru İncalzire sus si jos.
Încalzire sus si jos	Pentru a coace și rumeni alimentele fãră să schimbi poziția raftului.
Umiditate scăzută	Funcția este adecovă pentru carne roșie, pasăre, meniuri la captor și to- cănițe. Datorită combinției de abur și caldură, carneau capătă o textură fragedă și suculentă, având în același timp o crustă crocantă.
Funcție Pizza	Pentru a coace pizza. Pentru rumenire intensivă și blatur crocantă.
Încălzire jos	Pentru a coace prăjituri cu blat crocant șipentru a conserva alimentele.
Preparate conge- te	Pentru a găti mâncăruri semipreparrate crocante, cum ar fi cartofi prăjiți, cartofi wedge sau rulouri crocante.
Aer cald umed	Această functie este concepută să economisească energia în timul găti- tului. Atunci căf odosești această functie, temperatura din cavitate poate fi diferită de temperatura setata. Este folosită caldur reziduală. Nivelul de caldur poate fi redus. Pentru mai multe informații, consulță capitul „Uti- lizarea zilnică", note cu privire la: Aer cald umed.
Grill	Pentru gătirea la grătar a felilor subțiri de alimenteși pentru păine prăjită.
Gatire intensiva	Pentru a rumeni bucăți mari de carne sau carne de pasăre nedezosată pe un singur raft. Pentru gratinareși rumenire.
Meniu	Pentru a intra în meniu: Gătire asistată, Curățare, Setări.

7.3 Note privind: Aer cald umed

Această funcție a fost utilizată pentru conformarea cu clasa de eficiență energetică și cerințele de ecodesign în conformitate cu UE 65/2014 și UE 66/2014. Teste conform EN 60350-1. Ușa cuptorului trebuie închisă pe durata gătirii pentru a nu întrerupe funcția, astfel încât cuptorul să funcționeze cu cea mai ridicată eficiență energetică posibilă. Atunci când folosiți această funcție, becul se stinge automat după 30 de secunde. Pentru instrucțiuni de gătire, consultați capitolul „Informații și sfaturi”, Aer cald umed. Pentru recomandări generale privind economia de energie, consultați capitolul „Eficiența energetică”, Economisirea energiei.

7.4 Rezervorul de apă

Indicator pentru rezervorul de apă
	Rezervorul este plin.
	Rezervorul este pe jumătate plin.
	Rezervorul este gol. Reumpleți rezervorul.
Dacă turnași prea multă apă în rezervor, o supapă de sigurantaș mută apă în exces în partea de jos a cavitateții. Indepărtăți apă cu un burete.
Goliţi rezervorul de apă
Pasul 1	Opriti cuctorul, lasați-l cu ușa descrijisă și aşteptați până cănd cuctorul este rece.
Pasul 2	Conectațițeava de evacuare (C) la supapa de evacuare (A) prin conectorul (B).
Pasul 3	Tineți capătulțevii sub nivalul de A și im-pingeti în mod repetat B pentru a colecta apa rămasă.
Pasul 4	Desfaceți C și B și uscați cuctorul cu un burete moale.

7.5 Mod de setare: Gătire asistată

Fiecare preparat din acest submeniu are o funcție și o temperatură recomandate. Puteți regla timpul și temperatura.

Pentru anumite preparate, puteți găti și cu:	Gradul până la care este gătit un preparat:
• Senzor de gătire	• In sânge • Mediu • Bine făcut

Gătire asistata - folosiți-o pentru a pregăti rapid un preparat cu setările implicite:
Pasul 1	Pasul 2	Pasul 3	Pasul 4
=	×	P1 - P45	OK
Intrați în Menuiu.	Selectați Gătire asis-tata. Apăsați OK.	Selectați preparatul. Apăsați OK.	Introduciți preparatul în cuptor. Confiroți setarea.

7.6 Gătire asistată

Legendă
	Senzor de gătire disponibil. Puneş Senzor de gătire în cea mai groasă parte a preparatului. Cuptorul se stinge*când setași Senzor de gătire temperatura este atinsă.
	Adăugași și la rezervor.
	Prețncălziși cuptorul înunte de a începeși gătiți.
	Nivel raft.

Când funcția se termină, verificați dacă mâncarea este gata.

	Preparat	Greutate	Nivel raft / Accesorii	Durata timului
Vită
P1	Friptură de viță, în sânge	1 - 1,5 kg; bucăti groa-se de 4 - 5 cm	2 tava de gătitPrăjiți carneia temp de câteva minute în o cratiță fierbinte. Introduceți la captor.	~ 40 min
P2	Friptură de viță, mediu			~ 50 min
P3	Friptură de viță, bine făcut			~ 60 min
P4	Friptură, me-die	180 - 220 g per bucătă; felii de 3 cm grosime	3 tava pentru coacere raft de sârmăPrăjiți carneia temp de câteva minute în o cratiță fierbinte. Introduceți la captor.	~ 15 min
P5	Friptură de viță / fierbere inăbusit (coastă supe-rioară, pulpă superioară, groasă)	1,5 - 2 kg	2 tava pentru coacere raft de sârmăPrăjiți carneia temp de câteva minute în o cratiță fierbinte. Adăugați lichid. Introduceți la captor.	~ 120 min
P6	Friptură de viță, în sangle (gătire la temp. scăzută)	1 - 1,5 kg; bucăți groa-se de 4 - 5 cm	2 tava de gătit Folosiți mirodeniile preferate sau doar sare și piper proaspăt căinat. Prăjți carneau tamp de câteva minute îno cra-tă fierbinte. Introduceți la cuptor.	~ 75 min
P7	Friptură de viță, mediu (gă-tire la temp. scăzută)			~ 85 min
P8	Friptură de viță, bine făcută (gătire la temp. scăzută)			~ 130 min
P9	File, în sangle (gătire la temp. scăzută)	0,5 - 1,5 kg; bucăți groa-se de 5 - 6 cm	2 tava de gătit Folosiți mirodeniile preferate sau doar sare și piper proaspăt căinat. Prăjți carneau tamp de câteva minute îno cra-tă fierbinte. Introduceți la cuptor.	~ 75 min
P10	File, mediu (gătire la temp. scăzută)			~ 90 min
P11	File, făcut (gă-tire la temp. scăzută)			~ 120 min
Vîțel
P12	Friptură de vițel (de ex. spa-tă)	0,8 - 1,5 kg; bucăți groa-se de 4 cm	2 tava pentru coacere raft de sârmă Utilizatlmi mirodeniilefavorite. Adăugați li-chid. Friptură acoperită.	~ 80 min
Porc
P13	Friptură de ceafă de porc sau pulpă	1,5 - 2 kg	1 tava pentru coacere raft de sârmă La jumătatea duratei de gătire, înarceți carnea.	~ 165 min
P14	Carne de porc(gàttire la temperatura scá-zută)	1,5 - 2 kg	2 tava de gãtitUtilizati mirodeniile favorite. Pentru a ob-tnie o rumenire uniformã, incontræcti car-nea dupã jumãtate din durata de gãtit.	~ 215 min
P15	File, proaspãt	1 - 1,5 kg; bucăti groa-se de 5 - 6 cm	2; tava pentru coacere raft de sârmăUtilizati mirodeniile favorite.	~ 55 min
P16	Coaste de porc	2 - 3 kg; uti-lizati coaste de porc cru-de, subṭiri de 2 - 3 cm	3 cratiță adâncăAdăugăti lichid pentru acoperi baza unui preparat. La jumătatea duratei de gãtire, incontræcti carnea.	90 min
Miel
P17	Pulpă de miel cu os	1,5 - 2 kg; 7 - bucăti groase de 9 cm	2; friptură la tava de gãtitAdăugăti lichid. La jumătatea duratei de gãtire, incontræcti carnea.	~ 130 min
Pasăre
P18	Pui intreg	1 - 1,5 kg; proaspãt	2 preparat caserole tava de gã-titUtilizati mirodeniile favorite. Incorrecteptions puiul dupã jumãtate din durata de gãtit pentru a rumeni uniform.	~ 60 min
P19	Jumătate de pui	0,5 - 0,8 kg	3 tava de gãtitUtilizati mirodeniile favorite.	~ 40 min
P20	Piept de pui	180 - 200 g per bucata	2; preparat caserole raft de sârmăUtilizati mirodeniile favorite. Prăjiti car-nea timp de câteva minute incontr-o cratiță fierbinte.	~ 25 min
P21	Pulpe de pui, proaspete	-	3 tava de gătitDacă ați marinat mai înțai pulpele de pui, setați o temperatură mai redusă și gătiți-le mai mult tamp.	~ 30 min
P22	Rață întraagă	2 - 3 kg	2 tava pentru coacere raft de sârmăUtilizăți mirodeniilefavorite. Punoți car-nea pe friptură. Întoarceți rața la jumăta-tea duratei de gătire.	~ 100 min
P23	Găscă întrae-gă	4 - 5 kg	2; cratiță adâncăUtilizăți mirodeniilefavorite. Punoți car-nea în tava de gătir. Întoarceți gâsca du-pă jumătate din durata de gătire.	~ 110 min
Altele
P24	Bucăță de carne	1 kg	2; raft de sârmăUtilizăți mirodeniilefavorite.	~ 60 min
Pește
P25	Pește înreg, la grătar	0,5 - 1 kg per pește	2 tava de gătitUmpleți peștele cu unțși folosți mirode-niiși ierburi aromatefavorite.	~ 30 min
P26	File de pește	-	3 preparat caserole raft de sârmăUtilizăți mirodeniilefavorite.	35 min
Biscuiți / deserturi dulci
P27	Prăjitură cu brânză	-	2; 2; davemontabilă de 28 cm pe raft de sârmă	90 min
P28	Prăjitură cu mere	-	3;技术水平 de gătit	45 min
P29	Tartă cu mere	-	2; formă pentru plăcintă pe raft de sârmă	40 min
P30	Plăcintă cu mere	-	1 0 Formă de 22 cm pe raft de sârmă	60 min
P31	Negresa	2 kg	3 cratiță adâncă	30 min
P32	Brioșe cu cio-colată	-	3 cavă pentru brioșe pe raft de sâr-mă	25 min
P33	Bucătă de prăjitură	-	2; cavă pentru păine pe raft de sâr-mă	50 min
Legume / Garnituri
P34	Cartofi copți	1 kg	2; cavă de gătitPuneti cartofii Întregi cu pieleaÎn tava de gătit.	50 min
P35	Wegdes	1 kg	3 cavă de gătit tapetă cu hârtie de coptUtilizăți mirodeniile favorite. Tăiți carto-fiiÎn bucăți.	35 min
P36	Legume mixte la gratar	1 - 1,5 kg	3 cavă de gătit tapetă cu hârtie de coptUtilizăți mirodeniile favorite. Tăiți legu-meleÎn bucăți.	30 min
P37	Crocete, congelate	0,5 kg	3; cavă de gătit	25 min
P38	Cartofi, con-gelați	0,75 kg	3; cavă de gătit	25 min
Gratinate, păine și pizza
P39	Lasagna cu carne / legu-me cu tăiţei uscați	1 - 1,5 kg	2; preparat caserole raft de sâr-mă	55 min
P40	Cartofi grati-nați (cartofii cruzi)	1 - 1,5 kg	1; preparat caserole raft de sâr-mă Rotiți preparatul la jumătatea duratei de gâtire.	60 min
P41	Pizza proas-pâtă, subțire	-	2; tava de gătit tapetăcu hârtie de copt	35 min
P42	Pizza proas-pâtă, groasă	-	2; tava de gătit tapetăcu hârtie de copt	25 min
P43	Quiche	-	2; formă pentru copt raft de sârmă	45 min
P44	Baghetă / Cia-batta / Pâine alba	0.8 kg	2; tava de gătit tapetăcu hârtie de copt Mai mult temp necessar pentru pâinea al-bă.	50 min
P45	Pâine integra-lă / seccară / neagră în tava de pâine	1 kg	2; tava de gătit tapetăcu hârtie de copt/ raft de sârmă	60 min

8. FUNCȚIILE CEASULUI

8.1 Funcțiile ceasului

Funcția ceas	Aplicație
	Cronometru. La încheierea duratei este emis semnalul sonor.
	Durăţă gătire. Când cronometrul ajunge la final, este emis un sunet și functția de gătire se oprește.
	Temporizare. Pentru a amâna pornirea și/sau terminarea gătirii.
Functia ceas	Aplicație
1	Cronometru numărătoare directă. Maximul este 23 h 59 min. Această functie nu are niciun efect asupra operării cuptorului. Pornireași oprirea Cronometru numărătoare directă selectă: Menui, Setări.

8.2 Mod de setare: Funcțiile ceasului

Modul de setare Timpul
Pasul 1	Pasul 2	Pasul 3
Pentru a modifica ora curentă, intrarți în menuiu și selectați Setâră, Timp.	Setați ceasul.	Apăsăți: OK.

Modul de setare Cronometru
Pasul 1	Afişajul indi-că:0:00	Pasul 2	Pasul 3
Apăsăti: .		Setați Cronometru	Apăsăti: OK.
i Cronometrul pôrnțe imediat numărătoarea inversă.
Modul de setare Durăță gătire
Pasul 1	Pasul 2	Afșajul indică:0:00STOP	Pasul 3	Pasul 4
Alegeți o functție de gătire și setați temperatura.	Apăsăti în mod repetat: .		Setați timpul de gătire.	Apăsăti: OK.
Cronometrul ponește imediat numărătoarea inversă.

Modul de setare Temporizare
Pasul 1	Pasul 2	Afişajul aratah:timpulSTART	Pasul 3	Pasul 4	Afişajul indică: STOP	Pasul 5	Pasul 6
Selețați functția de găti-re.	Apăsați în mod repe-tat:		Setați ora de start.	Apăsați: OK.		Setați ora de sfărșit.	Apăsați: OK.
iCronometrulInsete pe numărătoarea inversă la ora de start setata.

9. MODUL DE UTILIZARE: ACCESORII

9.1 Introducerea accesoriilor

O mică adâncitură în partea de sus sporește siguranța. Adânciturile sunt și dispozitive anti-răsturnare. Marginea ridicată a raftului împiedică alunecarea vaselor de pe raft.

Raft sârmă: Împinge raftul pe Şinele de ghidare ale su- portului pentru rafturi și asigură-te că picio-rușele suntindhreptate în jos.
Tavă de gătit / Cratiță adâncă: Împinge tava pe Şinele de ghidare.
Raft sârmă, Tavă de gătit / Cratiță adâncă: Împinge tava pe Şinele de ghidare, iar gră- tarul metallic pe raftul de deasupra.

Senzor de gătire – măsoară temperatura din interiorul alimentului.

Există două temperaturi care trebuie setate:
°C Temperatura cuptorului.	Therma Temperatura zonei de miłoc.

Pentru rezultate optime de gătire:
Ingredientele trebuie să fie la temperatura camerei.	Nu se va'utiliza pentru preparate lichide.	În tampul gătirii trebuie să rămână în preparat.

Mod de utilizare: Senzor de gătire

Pasul 1	Porniţu captorul.
Pasul 2	Setaţi o functie de înçălzire și, dacă este necesar, temperatura captorului.
Pasul 3	Introduceți: Senzor de gătire.
Carne, pasăre și pește		Caserolă
Introduceți vârful Senzor de gătire în mismocul bucății de carne, pește, în cea mai groasă parte, dacă este posibil. Asigurăți-vă că cel puțin 3/4 din Senzor de gătire se află în inter-riorul preparatului.		Introduceți vârful Senzor de gătire exact în mismocul caserolei. Senzor de gătire trebuie să rămână intr-un loc fix în timpul gătirii. Folosiți un ingredișnt solid pentru a realiza acest lucru. Utilizăți marginea vasului de copt pentru a sustieneMZe-ral din silicon al Senzor de gătire. Vârful Senzor de gătire nu trebuie să atingă fundul vasului de copt.
Pasul 4	Introduceți Senzor de gătire în priza din partea frontală a captorului. Afișajul indică temperatura curentă a: Senzor de gătire.
Pasul 5	apăsăti pentru a seta temperatura zonei de miłoc a senzorului.
Pasul 6	OK - apăsăti pentru a confirmă. Când alimentul atinge temperatura setata, este emis semnalul sonor. Puteți alege și oprutișau să continuți gătirea pentru a că asigura căMZaarea este bine făcută.
Pasul 7	Scoateți conectorul Senzor de gătire din prizăși preparatul din cuptor.
	AVERTISMENT! Pericol de arsuri deoarece Senzor de gătire devine fierbinte. Aveți grijă atunci că î deconnectăși î scaateți din mâncare.

10. FUNCȚII SUPLIMENTARE

10.1 Blocare

Această functie implicică modificarea accidentală a functiei aparatului.
Activare atunci că aparatul este în functiune - modul de gâtire setat va continua, dar panoul de comandă va fi blocat.Activare atunci că aparatul este oprit - nu poate fi activă, panoul de comandă este blocat.
OK	- asăsă lung pentru a activă functiția.Va fi emis un semnal sonor.	- asăsă lung pentru a odezactiva.
3 x - va lumina intermitent atunci că aparctă de blocare este activă.

10.2 Oprire automată

Din motive de siguranță, captorul se oprește după o perioadă dacă funcția de gătire este activă și nu modificați nicio setare.

(℃)	(h)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5
250 - maxim	3

Oprirea automată nu funcționează cu aceste funcții: Iluminare captor, Senzor de gătire, Temporizare.

10.3 Ventilator de răcire

Atunci când aparatul este în funcțiune, ventilatorul de răcire pornește automat pentru a menține reci suprafețele aparatului. Dacă oprești cuptorul, ventilatorul de răcire va continua să funcționeze până când aparatul s-a răcit.

11. INFORMAȚII ȘI SFATURI

11.1 Aer cald umed

Pentru cele mai bune rezultate, respectați sugestiile din tabelul de mai jos.

	UNU	(℃)	↓	(min)
Rulouri dulci, 16 bucăți	tavă de gătit sau tava de colectare	180	2	20 - 30
Rulouri, 9 bucăți	tavă de gătit sau tava de colectare	180	2	30 - 40
Pizza congelata, 0,35 kg	raft sarma	220	2	10 - 15
Ruladă	tavă de gătit sau tava de colectare	170	2	25 - 35
Negresă	tavă de gătit sau tava de colectare	175	3	25 - 30
Soufflè, 6 bucăți	vas ceramic ramekin pe raft de sârmă	200	3	25 - 30
Blat de pan-dispan	formă pentru aluat fraged pe raft de sârmă	180	2	15 - 25
Sandviș Victoria	vas de copt pe raft de sârmă	170	2	40 - 50
Pește fert, 0,3 kg	tavă de gătit sau tava de colectare	180	3	20 - 25
Pește înreg, 0,2 kg	tavă de gătit sau tava de colectare	180	3	25 - 35
File de pește, 0,3 kg	tavă de pizza pe raft de sârmă	180	3	25 - 30
		(℃)		(min)
Carne fiartă, 0,25 kg	tavă de gătit sau tavă de colectare	200	3	35 - 45
Şaslac, 0,5 kg	tavă de gătit sau tavă de colectare	200	3	25 - 30
Prăjituri, 16 bu-căti	tavă de gătit sau tavă de colectare	180	2	20 - 30
Pricomigdale, 24 bu-căti	tavă de gătit sau tavă de colectare	180	2	25 - 35
Brioșe, 12 bu-căti	tavă de gătit sau tavă de colectare	170	2	30 - 40
Pateuri sărate, 20 bu-căti	tavă de gătit sau tavă de colectare	180	2	25 - 30
Fursecuri, 20 bu-căti	tavă de gătit sau tavă de colectare	150	2	25 - 35
Mini tarte, 8 bu-căti	tavă de gătit sau tavă de colectare	170	2	20 - 30
Legume, ferti, 0,4 kg	tavă de gătit sau tavă de colectare	180	3	35 - 45
Omletă vegetaria-nă	tavă de pizza pe raft de sârmă	200	3	25 - 30
Legume medite-raneene, 0,7 kg	tavă de gătit sau tavă de colectare	180	4	25 - 30

Folosiți forme și recipiente în culori închise, fără reflexie. Acestea absorb mai bine căldura decât vasele deschise la culoare cu reflexie.

Tigaie de pizza	Tavă de copt	Ramekin-uri	Tavă rotundă pentru tarte
Culoare înisă, fără reflexie Diametru de 28 cm	Culoare înisă, fără refle-xie Diametru de 26 cm	Ceramică Diametru de 8 cm, înățime de 5 cm	Culoare înisă, fără reflexie Diametru de 28 cm

11.3 Tabelele de gătit pentru institutele de testare

Informații pentru institutele de testare

Teste conform cu IEC 60350-1.

				(℃)	(min)
Prăjituri mici, 20 bucăți pe tava	Încalzire sus si jos	Tavă de gătit	3	170	20 - 30	-
Prăjituri mici, 20 bucăți pe tava	Aer cald cu ventilatie	Tavă de gătit	3	150 - 160	20 - 35	-
Prăjituri mici, 20 bucăți pe tava	Aer cald cu ventilatie	Tavă de gătit	2și 4	150 - 160	20 - 35	-
Plăcintă cu mere, 2 forme Ø20 cm	Încalzire sus si jos	Raft sâr-mă	2	180	70 - 90	-
Plăcintă cu mere, 2 forme Ø20 cm	Aer cald cu ventilatie	Raft sâr-mă	2	160	70 - 90	-
Pan-dispan, formãpentru prãjituri Ø26 cm	Încalzire sus si jos	Raft sâr-mã	2	170	40 - 50	Preççâlzi与此 cuto- rul timp de 10 mi- nute.
Pan-dispan, formãpentru prãjituri Ø26 cm	Aer cald cu ventilatie	Raft sâr-mã	2	160	40 - 50	Preççâlzi与此 cuto- rul timp de 10 mi- nute.
Pan-dispan, formãpentru prãjituri Ø26 cm	Aer cald cu ventilatie	Raft sâr-mã	2 ŞI 4	160	40 - 60	Preççâlzi与此 cuto- rul timp de 10 mi- nute.
Biscuit sfãrami-cios	Aer cald cu ventilatie	Tavã de gãtit	3	140 - 150	20 - 40	-
Biscuit sfãrami-cios	Aer cald cu ventilatie	Tavã de gãtit	2 ŞI 4	140 - 150	25 - 45	-
Biscuit sfãrami-cios	Încalzire sus si jos	Tavã de gãtit	3	140 - 150	25 - 45	-
Pâine prăjită, 4 - 6 bu-căți	Grill	Raft sâr-mã	4	maxim	2 - 3 mi- nute pe o parte; 2 - 3 minute pe cealal- tã parte	Preççâlzi与此 cuto- rul timp de 3 mi- nute.
Burger de vită, 6 bucăți, 0,6 kg	Grill	Raft de sârmă și tava de colectare	4	maxim	20 - 30	Puneti raftul de sârmă pe al patru-lea nival și tava de colectare pe al treilea nival al cuctorului. Întoar-ceți alimentele la jumătatea duratei de gătire. Preîncălziți cupto-rul tamp de 3 mi-nute.

12. ÎNGRIJIREA ȘI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

12.1 Observații privind curățarea

Agenti de cu-ràṭare	Curăță partea din față a aparatului cu o lavetă din microfibră, cu apă caldăși un detergent neagresiv.
	Folosește o soluție de curăṭare dedicată pentru suprafete metalice.
	Curăță petele cu un detergent neagresiv.

Utilizarea zil-nică	Curăță cavitatea după ficare utilizare. Depunerile de grăsime sau de orice alte reziduuri pot provoca un incendiu.
	Umezeala poate produce condens în aparat Sau pe panourile de stică ale ușii. Pentru a reduce condensul, lasă aparatul să funționeze temp de 10 minute îniate de gătire. Nu depozita preparatele în aparat pentru mai mult de 20 de minute. Usucă cavitatea după ficare utilizare cu o lavetă din microfibră.
Accesorii	Curăță toate accesoriile după ficare適用are și{lăsă-le să se usuce. Folosește o lavetă din mircofibră, apă caldă și un detergent neagresiv. Nu curăța acceso-riile în mașina de spălat vase.
	Nu curăța accesoriile anti-aderente folosind un agent de curățare abraziv sau obiecte cu margini ascuțite.

12.2 Cum se scot: Suporturile pentru raft

Scoateți suporturile raftului pentru a curăța cuptorul.

Pasul 1	Opriţi cuptorul și așteptați și se răcească.
Pasul 2	Tragoți partea din față a supor-tului pentru rafturi și îndepăr-tași o de peretele lateral.
Pasul 3	Tragoți partea din spate a sup-ortului pentru raft și îndepăr-tași o de peretele lateral și îndepărta!.
Pasul 4	Instalati suporturile pentru raft în ordine inversă. Ştifturile de fixare de pe ghida-jele telescopice trebuie că fie înreptate spre față.

12.3 Mod de utilizare: Curățare pirolitică

Curățați cuptorul cu Curățare pirolitică.

AVERTISMENT!

Există pericolul de arsuri.

ATENȚIE!

Dacă sunt instalate alte aparate în același compartiment, nu le utilizați simultan cu această funcție. Acest lucru poate deteriora cuptorul.

Înainte de Curățare pirolitică:
Opriți cuctorul și așteptați să se răcească.	Scoateți toate accesoriile.	Curățați godeaua cuctorului și geamul de la interior al ușii folo- sind apă cală, o lavetă moale și un detergent neutru.
Curățare pirolitica
Pasul 1	Intrați în meniul: Curățare mm/.
Opțiune		Durata
C1 - Curățare ușoară		1 h
C2 - Curățare normală		1 h 30 min
C3 - Curățare profundă		2 h 30 min
Pasul 2	OK - apăsași pentru a selecta programul de curățare.
Pasul 3	OK - apăsași pentru a porni curățarea.
Pasul 4	După curățare, rotiți butonul de selectare pentru functuriile de gătire la poziția oprit.
Becul cuctorului rămâne stins pe durata curățării.
Atunci cănd cuctorul ajunge la temperatura setata, ușa se blochează. Până la deblocarea ușii, afișajul prezintă: ☐.

La terminarea curățării:
Opriți cuptorul și așteptași să se răcească.	Curățați cavitatea cu o lavetă moale.	Îndepărtați rezidururile de la baza cavității.

12.4 Semnal de reamintire la curățare

Cuptorul vă reamintește*când să-l curățați folosind curățarea pirolitica.
m/ se aprinde intermitent pe afișaj timp de 5 sec după ficare sesiune de gătire.	Pentru a opri semnalul de reamintire, introducței butonul Meniuși selectați Setâri, Semnal De Reamintire La Curățare.

12.5 Cum se curăță: rezervorul de apă

Pasul 1	Opriţi cuptorul.
Pasul 2	Puneti o cratiță adâncă sub alimentarea cu abur.
Pasul 3	Turnați apă în sertarul pentru apă: 850 ml. Adăugați acid citric: 5 lingurițe. Așteptați 60 min.
Pasul 4	Porniti cuctorul și setați functția: Umiditate scăzută. Setați temperatura la 230 °C. Opriti cuctorul după 25 min și așteptați să se răcească.
Pasul 5	Porniti cuctorul și setați functția: Umiditate scăzută. Setați temperatura înțre 130 și 230 °C. Opriti cuctorul după 10 minute și așteptați să se răcească.
Pentrua a preveni formarea reziduurilor de calcar, goliti rezervorul de apă după fiecare gătire cu abur.

La terminarea curățării:
Opriți cuptorul.	Goliți rezervorul de apă. Consultați ca-pitului Utilizarea zil-nică, „Golirea rezer-vorului de apă".	Clătiți rezervorul de apă și curățați resturile de calcar cu o lavetă moale.	Curățați țeava de evacuare cu apă caldă și un deter-gent neutru.

Tabelul de mai jos indică intervalul de duritate a apei (dH) cu nivelul corespunzător de depuneri de calciu și calitatea apei. Când duritatea apei este mai mare de 4, umpleți rezervorul pentru apă cu apă îmbuteliată.

Duritate apă		Bandă de test	Depunere de calciu (mg/l)	Clasificarea apei	Curățați re-zervorul de apă la fieca-re
Nivel	dH
1	0 - 7		0 - 50	moale	75 de cicluri - 2,5 luni
2	8 - 14		51 - 100	duritate mo- derătă	50 de cicluri - 2 luni
3	15 - 21		101 - 150	dură	40 de cicluri - 1,5 luni
4	22 - 28		peste 151	foarte dură	30 de cicluri - 1 lună

12.6 Cum se scoate și se montează: Ușa

Ușa cuptorului are trei panouri de sticlă. Puteți să scoateți ușa și panourile de sticlă de la interior pentru a le curăța. Citiți toate instrucțiunile de la „Scoaterea și instalarea ușii” înainte de a scoate panourile de sticlă.

ATENȚIE!

Nu utilizați cuptorul fără panourile de sticlă.

Pasul 1	Deschideți ușa complet și tineți am-bele balamale.
Pasul 2	Ridicăți și trajeți înciuitorile până când se aude un clic.
Pasul 3	Încideți ușa cuptorului până la jumă-tate în prima poziție de descidere. După aceea, ridicăți și trajeți pentru a scoate ușa din locaț.
Pasul 4	Puneti ușa pe o lavetă moale pe o suprață stabilă.
Pasul 5	Tineți garnitura ușii (B) pe partea su-perioară a ușii de ambele pârți și apă-săți-o către interior pentru a elibera clemă.
Pasul 6	Trajeți garnitura ușii spre făță pentru a o scoate.
Pasul 7	Grüna panourile de sticlă ale uşii de partea superioarăși scoateți-le cu atenție unul câte unul.Începei de la panoul superior. Asigurată-và că sticlă iese complet din suporturi.
Pasul 8	Curăți panourile de sticlă cu apă calășși săpun. Uscăti cu atenție panourile de sticlă. Nu curăți panourile de sticlă în mașina de spălat vase.
Pasul 9	După curățare, instalati panourile de sticlăși ușa cuctorului.
Dacă ușa este instalata corect, veți auzi un cli aciniderea clemelor.

Verificati dacă ați pus la loc panourile din sti-clă (A și B) în ordinea corectă. Verificati sim-bolul / modelul de pe lateralul panoului de sti-clă, ficare panou de sticlă arata diferit pentru a ușuradezasamblarea și asamblarea. Dacă este instalata corect, garnitura ușii face cigric. Asigurată-vă că ați montat corect în locașul său panoul din sticlă din miłoc.

A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A B

12.7 Cum se înlocuiește: Bec

AVERTISMENT!

Pericol de electrocutare.

Becul poate fi fierbinte.

Întotdeauna țineți becul halogen cu ajutorul unei cârpe pentru a preveni arderea reziduurilor de grăsime pe bec.

Becul din spate

Înaine de a schimba becul:
Etapa 1	Etapa 2	Etapa 3
Opriți captorul. Așteptați până când captorul este rece.	Deconectați captorul de la sursa de alimentare electrică.	Puneti o lavetă pe fundul cavi-tății.

Pasul 1	Rotiți capacul de sticlă și scoateți-l.
Pasul 2	Curățați capacul de sticlă.
Pasul 3	Înlocuiți becul cu un bec adecvat rezistent la o temperatură de 300 °C.
Pasul 4	Montați capacul de sticlă.

13. DEPANARE

AVERTISMENT!

Consultați capitolele privind siguranța.

13.1 Ce trebuie făcut dacă...

În orice situație care nu este prevăzută în acest tabel, contactați un Centru de service autorizat.

Cuptorul nu ponește sau nu se înçălzește
Problemă	Verificați dacă...
Cuptorul nu poate fi pornit sau Utilizat.	Cuptorul este connectat corect la o sursă de ali-mentare electrică.
Cuptorul nu se înçălzește.	Oprirea automată estedezactivă.
Cuptorul nu se înçălzește.	Ușa cuptorului este închisă.
Cuptorul nu se înçălzește.	Siguranța nu este arsă.
Cuptorul nu se înçălzește.	Blocarea estedezactivă.

Componente
Prolemă	Verificați dacă...
Becul este stins.	Aer cald umed - se aprinde.
Becul nu functionează.	Becul este ars.
Senzor de gătire nu functionează.	Fișa Senzor de gătire este introdusă complet în przyă.

Coduri de eroare
Afişajul indică...	Verificăți dacă...
Err C2	Ați scos fișa Senzor de gătire din priză.
Err C3	Ușa cuptorului este înisă sau înciuetoarea ușii nu este stricată.
Err F102	Ușa cuptorului este înisă.
Err F102	Încuietoarea ușii nu este stricată.
00:00	A fost o pană de curent. Setați timul.
Dacă afişajul prezintă un cod de eroare care nu se regăsește în acest tabel, oprutiși si porniți sigu- ranța pentru a reporni cuptorul.În cazul în care codul de eroare apare din nou, contactăți un Cen- tru de service autorizat.

Curățare
Problemă	Verificați dacă...
Există apă în cavitatea cuptorului.	Nu există prea multă apă în rezervorul de apă.
- indicatorul este stins.	Nu există suficientă apă în rezervorul de apă. Dacă începe că se scurgă apă în cuptor și indicatorul este în continuare oprit, contactați un Centru de service autorizat.
- indicatorul este aprins.	Nu există suficientă apă în rezervor. Dacă re-zervorul este plin și indicatorul tot mai este aprins, contactați un Centru de service autorizat.
Gătirea cu abur nu funționează.	Nu există reziduuri de calcar în desciderea alimentării cu abur.
Gătirea cu abur nu funționează.	Există apă în rezervorul de apă.
Golirea rezervorului de apă durează mai mult de trei minute sau apă curge din orificiul de alimentare cu abur.	Nu există reziduuri de calcar în desciderea alimentării cu abur. Curățași rezervorul de apă.

Dacă nu poți remedia problema de unul singur, contactează comerciantul sau un centru de service autorizat.

Datele necesare solicitate de centrul de service se găsesc pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe cadrul frontal al cavității aparatului. Nu scoate plăcuța cu date tehnice din interiorul aparatului.

Îti recomandám să notezi datele aici:
Model (MOD.)	..............................
Număr produsului (PNC)	..............................
Număr de série (S.N.)	..............................

14. EFICIENȚĂ ENERGETICĂ

14.1 Informații produs și fișă cu informații produs privind proiectarea ecologică și etichetarea energetică

Denumirea furnizorului	Electrolux
Identificarea modelului	EOC6P77WX 949494767
Index de eficiență energetică	81.2
Clasă de eficiență energetică	A+
Consum de energia cu o înçărcătură standard, modul convențional	0.93 kWh/ciclu
Consum de energia cu o în)cârcare standard, în modul ventilatie	0.69 kWh/ciclu
Număr de cavități	1
Sursă de caldură	Energie electrică
Volumul	72 l
Tip cuptor	Cuptor încorporabil
Masă	33.3 kg

• Pentru Uniunea Europeană conform cu Reglementările UE 65/2014 și 66/2014.

Pentru Republica Belarus conform cu STB 2478-2017, Anexa G; STB 2477-2017, Anexele A și B.

Pentru Ucraina conform cu 568/32020.

Clasa de eficiență energetică nu se aplică pentru Rusia.

EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gama, cuptoare, cuptoare cu abur și grill-uri - Metode pentru măsurarea performanței.

14.2 Economisirea de energie

Aparatul este prevăzut cu unele funcții care ajută la economisirea de energie în timpul procesului zilnic de gătire.

Asigură-te că ușa aparatului este închisă în timpul funcționării. Nu deschide ușa aparatului prea des în timpul gătirii. Menține garnitura ușii curată și asigură-te că este bine fixată în poziție.

Folosește vase metalice pentru o economie optimizată de energie.

Atunci când este posibil, nu preîncălzi aparatul înainte de gătire.

Ai grijă ca pauzele să fie cât mai mici între două coaceri, atunci când pregătești mai multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de gătit cu ventilator pentru a economisi energia.

Căldura reziduală

Ventilatorul și lumina vor fi continuu active. Atunci când oprești aparatul, pe afișaj va apărea valoarea căldurii reziduale. Căldura poate fi utilizată pentru menținerea preparatelor calde.

Atunci când durata de gătire este mai mare de 30 de minute, reduce temperatura aparatului cu cel puțin 3 - 10 minute înainte de încheierea gătirii. Căldura reziduală din interiorul aparatului va continua să gătească preparatul.

Folosește căldura reziduală pentru a încălzi alte preparate.

Menținerea caldă a alimentelor

Alege setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține preparatele calde. Indicatorul de căldură reziduală sau al temperaturii va apărea pe afișaj.

Gătire cu lumina stinsă

Oprește lumina pe durata gătirii. Aprinde-o doar atunci când este necesar.

Aer cald umed

Funcție concepută pentru a economisi energia în timpul gătirii.

Atunci când folosești această funcție, lumina se stinge automat după 30 de secunde. Poți aprinde din nou lumina, însă această acțiune va reduce economia de energie estimată.

15. STRUCTURA MENIULUI

15.1 Meniu

- selectați pentru a intra în Menuiu.

Meniu structură
Gătire asistăţă	Curățare/mm	Setări

Pasul 1	Pasul 2	Pasul 3	Pasul 4	Pasul 5
三	OK	01 - 015	OK
Selectați Meniu, Setări.	Confirmați seta-rea.	Selectați seta-rea.	Confirmați seta-rea.	Reglați valoareași apăsăti OK.

Setări
O1	Timpul	Modificare	O2	Luminozitate display	1 - 5
O3	Tonul de la taste	1 - Bip 2 - Clic 3 - Sunet oprit	O4	Volum la apăsare taste	1 - 4
O5	Senzor de gătire Actiune	1 - Alarmă și oprire 2 - Alarmă	O6	Cronometru numă- rătoare directă	Pornit/Oprit
O7	Illumare cuptor	Pornit/Oprit	O8	Încălzire rapidă	Pornit/Oprit
O9	Semnal De Reamintire La Curățare	Pornit/Oprit	O10	Wi-Fi	Pornit/Oprit
O11	Operătiune de telecomandă automată	Pornit/Oprit	O12	Dezactiveaza re-teaua	Da / Nu
O13	Modul demo	Codul de activare: 2468	O14	Versiunea software	Verificare
O15	Resetati toate optiunile	Da / Nu

16. INFORMATII PRIVIND MEDIUL

Reciclati materialele marcate cu simbolul. Pentru a recicla ambalajele, acestea trebuie puse in containerele corespunzatoare. Ajutati la protejarea mediului si a sanatatii umane si la reciclarea deseurilor din aparatele electrice si electrocasnice. Nu aruncati aparatele marcate cu acest simbol impreuna cu deseurile menajere. Returnati produsul la centrul local de reciclare sau contactati administratia orasului dvs.
