Tipo de produto	Forno embutível
Marca	Electrolux
Modelo	EOC6P77WX
Volume útil	72 L
Dimensões (A x L x P)	594 x 595 x 569 mm
Dimensões de embutir (A x L x P)	590-600 x 560 x 550-548 mm
Peso	33,3 kg
Classe de eficiência energética	A+
Consumo energético (convencional)	0,93 kWh/ciclo
Consumo energético (calor rotativo)	0,69 kWh/ciclo
Alimentação	Elétrica, 230 V / 50 Hz
Potência total	Até 3680 W (conforme modelo)
Modos de cozedura	Calor rotativo, Superior/Inferior, Humidade baixa, Pizza, Sole, Congelados, Circulação de ar húmido, Grelhador, Turbo grelhador, Vapor
Funções adicionais	Cozedura assistida (45 programas), Sonda de cozedura, Início diferido, Temporizador, Pré-aquecimento rápido
Limpeza	Pirólise (3 níveis: leve 1h, normal 1h30, completo 2h30)
Acessórios incluídos	Grelha metálica, Tabuleiro de cozedura, Assadeira, Sonda de cozedura, Calhas telescópicas
Segurança	Bloqueio de teclas, Paragem automática, Segurança crianças, Bloqueio da porta em pirólise
Conectividade	Wi-Fi 2,4/5 GHz, Bluetooth, Aplicação My Electrolux Kitchen
Iluminação	Lâmpada halogénea, classe G
Reservatório de água	Capacidade 900 ml, esvaziamento por mangueira

Perguntas frequentes - EOC6P77WX - EOC6P77WX ELECTROLUX

Como utilizar a limpeza por pirólise?

Antes da pirólise, remova todos os acessórios e limpe os resíduos alimentares. Aceda ao menu Limpeza (ícone mm), escolha a duração: C1 (1 h leve), C2 (1 h 30 normal) ou C3 (2 h 30 completo). Pressione OK para iniciar. A porta trava automaticamente a alta temperatura. Quando terminar, limpe as cinzas com um pano macio.

Como ajustar a hora do forno?

Gire o seletor de modos para Paragem. Vá para Menu > Configurações > Hora atual. Use o seletor de comando para ajustar a hora e depois pressione OK para confirmar.

O que fazer se o forno apresentar 'Err C2'?

O código Err C2 indica que a sonda de cozedura foi retirada durante a cozedura. Reinsira completamente a ficha da sonda na tomada localizada na parte frontal do forno. Se o problema persistir, verifique se a sonda não está danificada.

Como utilizar a função vapor?

Abra a tampa do reservatório de água e encha-o com 900 ml de água (máximo). Recoloque o reservatório. Selecione um modo de cozedura a vapor (ex: Humidade baixa). Ajuste a temperatura desejada. A cozedura inicia quando a tecla OK é pressionada. Cuidado com o vapor quente ao abrir a porta.

Como conectar o forno ao Wi-Fi?

Descarregue a aplicação My Electrolux Kitchen no seu smartphone. Gire o seletor para selecionar o menu Configurações e depois ative o Wi-Fi (O10). Siga as instruções da aplicação para emparelhar o aparelho. O indicador Wi-Fi pisca durante a ligação.

Como substituir a lâmpada do forno?

Desligue o forno e desligue-o da tomada. Coloque um pano no fundo da cavidade. Rode o difusor de vidro para retirá-lo. Substitua a lâmpada por uma nova resistente a 300°C (mesmo tipo). Remonte o difusor. Volte a ligar o forno.

O que significa o indicador do reservatório de água?

O indicador mostra o nível de água: cheio (barra completa), meio cheio, vazio (pisca). Se o indicador permanecer aceso mesmo com o reservatório cheio, contacte o serviço de assistência. Pode haver um defeito no sensor.

Como ativar o bloqueio das teclas?

Mantenha a tecla OK pressionada durante 3 segundos até ouvir um sinal sonoro. O símbolo de bloqueio pisca 3 vezes. Para desativar, mantenha novamente OK pressionada.

Qual é a capacidade do forno?

O volume útil é de 72 litros. Isto permite cozinhar pratos para uma família numerosa, incluindo um peru ou uma grande assadeira.

Como limpar o reservatório de água?

Esvazie o reservatório após cada utilização a vapor. Para uma limpeza profunda: deite 850 ml de água e 5 colheres de chá de ácido cítrico, espere 60 min. Em seguida, inicie a função Humidade baixa a 230°C durante 25 min, depois a 130-230°C durante 10 min. Enxague e seque.

MANUAL DE UTILIZADOR EOC6P77WX - EOC6P77WX ELECTROLUX

2.7 Segurança

ATENÇÃO!

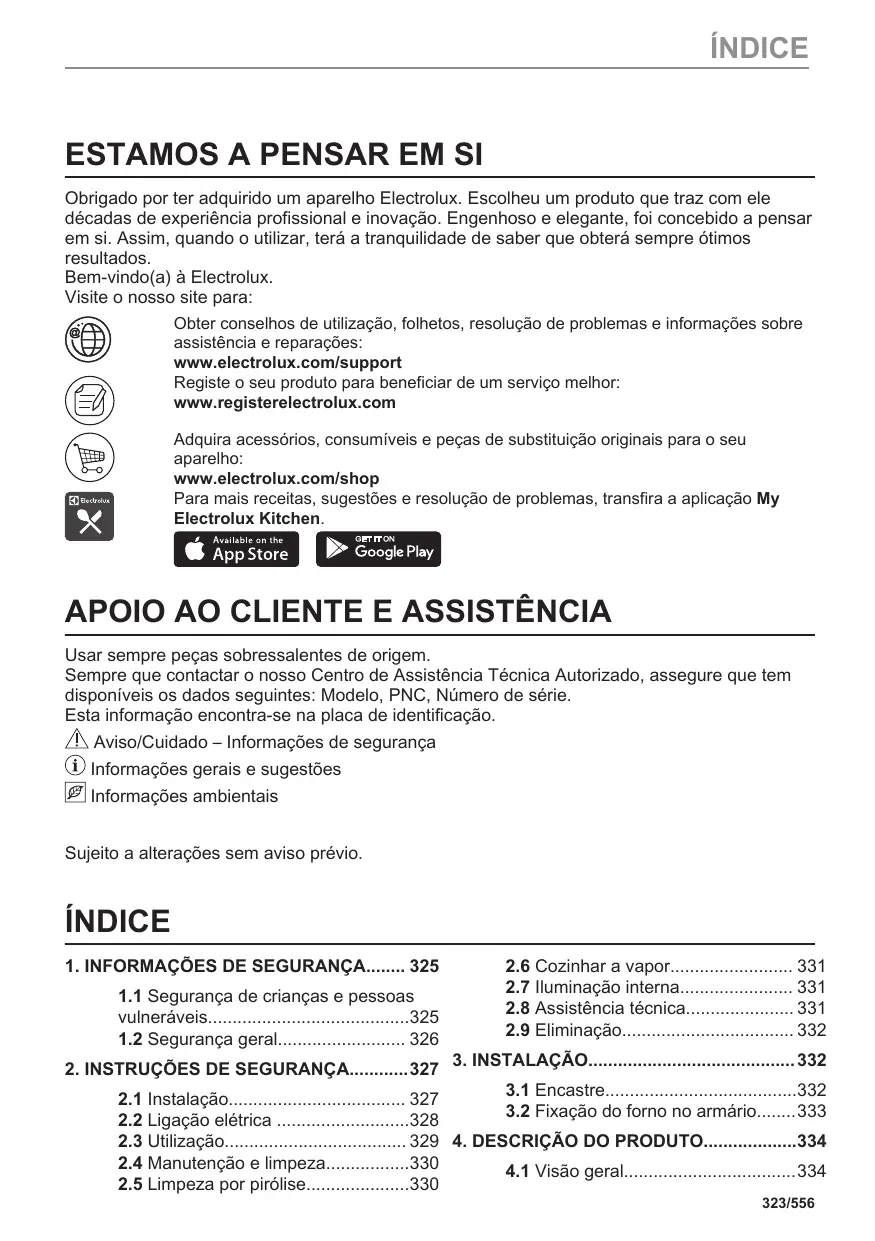

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre ótimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso site para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.electrolux.com/support

Registe o seu produto para beneficiar de um serviço melhor:

www.registerelectrolux.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

Para mais receitas, sugestões e resolução de problemas, transfira a aplicação My Electrolux Kitchen.

Disponível na

AppStore

GET IT ON

Google Play

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o Centro de Assistência Técnica Autorizado, assegure que tem disponíveis os dados seguintes: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

Aviso/Cuidado - Informações de segurança

① Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA.... 325

1.1 Segurança de crianças e pessoas

vulneráveis 325

1.2 Segurança geral 326

2. INSTRUÇÕES DE SEGURANÇA 327

2.1 Instalação 327 2.2 Ligação elétrica 328 2.3 Utilização 329 2.4 Manutenção e limpeza 330 2.5 Limpeza por pirólise 330

2.6 Cozedura a vapor 331 2.7 Iluminação interna 331 2.8 Assistência Técnica 331 2.9 Eliminação 332

3. INSTALAÇÃO 332

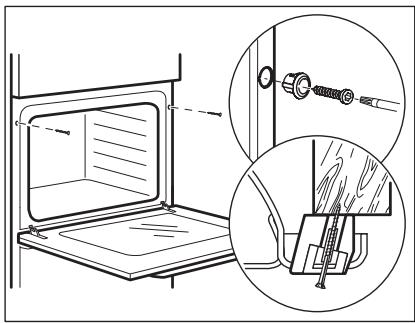

3.1 Encastre 332 3.2 Fixação do forno no armário..... 333

4. DESCRIÇÃO DO PRODUTO. 334

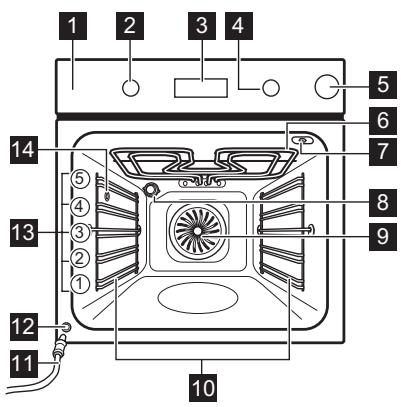

4.1 Visão geral 334

4.2 Acessórios 334

5. COMO LIGAR E DESLIGAR O APARELHO. 335

5.1 Botões retráteis 335 5.2 Painel de comandos 335

6. ANTES DA PRIMEIRA UTILIZAÇÃO. 336

6.1 Limpeza inicial 336 6.2 Pré-aquecimento inicial 337

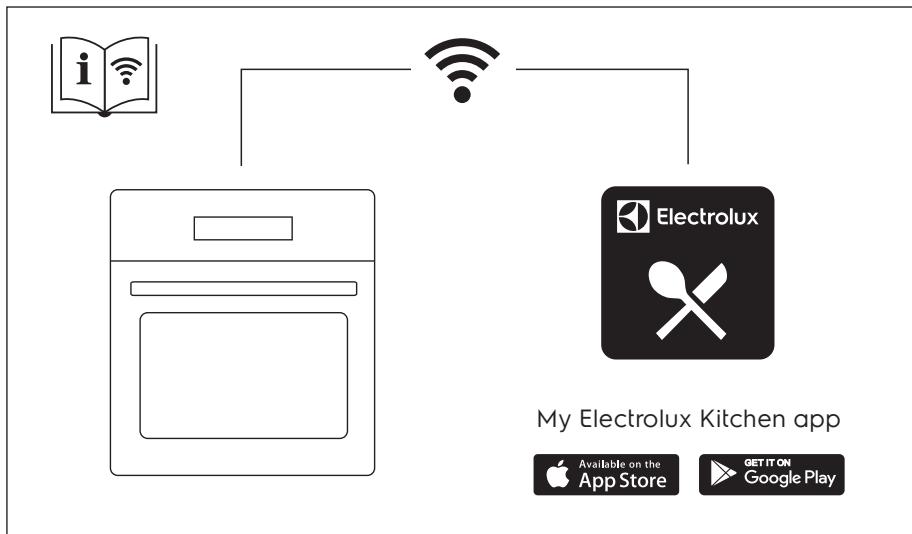

6.3 Ligação sem fios 337 6.4 Licenças de software 338

7. UTILIZAÇÃO DIÁRIA 338

7.1 Como definir: Tipos de aquecimento 338 7.2 Funções de aquecimento 339 7.3 Notas sobre: Ventilado com Resistência 340 7.4 Reservatório de água 340 7.5 Como definir: Cozedura assistida 341 7.6 Cozedura assistida 342

8. FUNÇÕES DE RELÓGIO 348

8.1 Funções do relógio 348 8.2 Como definir: Funções do relógio 348

9. COMO UTILIZAR: ACESSÓRIOS 349

9.1 Inserir acessórios 349 9.2 Sonda térmica 350

10. FUNÇÕES ADICIONAIS 352

10.1 Bloquear 352

10.2 Desligar automático 352 10.3 Ventoinha de arrefecimento 353

11. SUGESTÕES E DICAS 353

11.1 Ventilado com resistência 353 11.2 Ventilado com resistência - acessórios recomendados 355 11.3 Tabelas de cozedura para testes 355

12. MANUTENÇÃO E LIMPEZA 357

12.1 Notas sobre a limpeza 358 12.2 Como remover: Apoios para prateleiras 358 12.3 Como utilizar: Limpeza pirolítica 359 12.4 Aviso de limpeza 360 12.5 Como limpar: Depósito de água 360 12.6 Como remover e instalar: Porta 361 12.7 Como substituir: Lâmpada 363

13. RESOLUÇÃO DE PROBLEMAS 364

13.1 O que fazer se 364 13.2 Dados de assistência técnica 365

14. EFICIÊNCIA ENERGÉTICA 366

14.1 Informação do produto e ficha informativa do produto* 366 14.2 Poupança de energia 367

15. ESTRUTURA DO MENU 367

15.1 Menu 367

16. PREOCUPAÇÕES AMBIENTAIS... 368

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorretas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho e dispositivos MQweis com My Electrolux Kitchen.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde a utilização não exceda os níveis de utilização doméstica (médios).
• Apenas uma pessoa qualificada pode instalar este aparelho e substituir o cabo.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Desligue o aparelho da fonte de alimentação antes de realizar qualquer manutenção.
• Se o cabo de alimentação elétrica estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa qualificada, para evitar perigos elétricos.
• AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque elétrico.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências ou na superfície da cavidade do aparelho.
• Utilize sempre luvas de forno para retirar ou inserir acessórios ou recipientes de ir ao forno.
• Utilize apenas a sonda térmica (sensor de temperatura de núcleo) recomendada para este aparelho.
• Para remover os apoios para prateleiras, puxe primeiro a parte da frente do apoio para prateleiras e depois a extremidade traseira das paredes laterais. Instale os apoios para prateleiras na sequência inversa.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Não utilize agentes de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro, porque pode riscar a superfície e quebrar o vidro.
• Antes da limpeza pirolítica, retire todos os acessórios e depósitos/derrames excessivos da cavidade do aparelho.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Não puxe o aparelho pela pega.
• Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Antes de montar o aparelho, verifique se a porta do aparelho abre sem limitações.
• O aparelho está equipado com um sistema de arrefecimento elétrico. É necessário utilizar alimentação elétrica.

Altura minima do armário (altura minima do armá-rio debaixo do balço)	590 (600) mm
Largura do armário	560 mm
Profundidade do armário	550 (550) mm
Altura da parte da fronte do aparelho	594 mm
Altura da parte de trás do aparelho	576 mm
Largura da parte da fronte do aparelho	595 mm
Largura da parte de trás do aparelho	559 mm
Profundidade do aparelho	569 mm
Profundidade de encastre do aparelho	548 mm
Profundidade com a porta aberta	1022 mm
Dimensão minima da abertura de ventilação. Abertura localizada na parte inferior traseira	560x20 mm
Comprimento do cabo de alimentação eletrica. O cabo sai pelo canto traseiro direito	1500 mm
Parafusos de montagem	4x25 mm

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica. Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação elétrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efetuada pelo meu Centro de Assistência Técnica.
• Não permita que algum cabo elétrico toque na porta do aparelho ou no nicho abaixo do aparelho, especialmente quando a porta estiver quente.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação. Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Feche totalmente a porta do aparelho antes de ligar a ficha na tomada elétrica.
• Este aparelho é fornecido com ficha e cabo de alimentação.

Tipos de cabos aplicáveis para instalação ou substituição para a Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para informações sobre o cabo, consulte a potência total na placa de características. Pode também consultar a tabela:

Potência total (W)	Secção do cabo (mm2)
máximo 1380	3x0.75
máximo 2300	3x1
máximo 3680	3x1.5

O cabo de terra (cabo verde/amarelo) tem de ser 2 cm mais comprido do que os cabos de fase e neutro (cabos azul e castanho).

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras, choque elétrico ou explosão.

• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento. Desative o aparelho antes de cada utilização.
• Tenha cuidado ao abrir a porta do aparelho com o aparelho em funcionamento. Pode sair ar quente.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não aplique pressão sobre a porta aberta.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Abra a porta do aparelho com cuidado. A utilização de ingredientes com álcool pode provocar uma mistura de álcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparelho ao abrir a porta.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.
• Não partilhe a sua palavra-passe de Wi-Fi.

AVISO!

Risco de danos no aparelho.

• Para evitar danos ou descoloração no esmalte:
• não coloque recipientes de ir ao forno ou outros objetos diretamente sobre o fundo do aparelho.
• não coloque folha de alumínio diretamente sobre o fundo da cavidade do aparelho.
• não coloque água diretamente no aparelho quente.
• não mantenha pratos e alimentos húmidos no aparelho antes de acabar de cozinhar.
• tenha cuidado quando remover ou montar os acessórios.
• A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparelho.
• Utilize uma assadeira profunda para bolos úmidos. Os sucos de fruta provocam manchas que podem ser permanentes.
• Cozinhe sempre com a porta do aparelho fechada.
• Se o aparelho ficar instalado atrás de uma porta de armário, nunca feche a porta com o aparelho em funcionamento. Se a porta ficar fechada, poderá ocorrer acumulação de calor e umidade que pode danificar o aparelho, os móveis ou o piso. Não feche a porta do armário quando o aparelho não tiver arrefecido completamente antes da utilização.

2.4 Manutenção e limpeza

AVISO!

Risco de ferimentos, incêndio e danos no aparelho.

• Antes de qualquer ação de manutenção, desative o aparelho e desligue a ficha da tomada elétrica.
• Certifique-se de que o aparelho está frio. Existe o risco de quebra dos painéis de vidro.

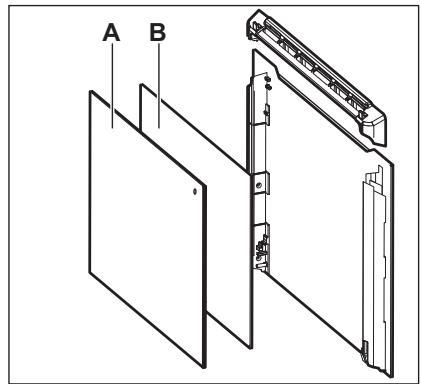

• Substitua imediatamente os painéis de vidro se estiverem danificados. Contacte um Centro de Assistência Técnica Autorizado.
• Tenha cuidado quando remover a porta do aparelho. A porta é pesada!
• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Limpe o aparelho com um pano macio e úmido. Utilize apenas detergentes neutros. Não utilize abrasivos, esfregões, solventes ou objetos metálicos.
• Se utilizar um spray para forno, siga as instruções de segurança da embalagem.

Risco de ferimentos / incêndio / emissão de produtos químicos (vapes) no Modo Pirolítico.

• Antes de executar a função de autolimpeza pirolítica e antes da primeira utilização, remova o seguinte da cavidade do forno:
• todos os excessos de resíduos de alimentos, óleos e derrames ou depósitos de gordura;
• todos os objetos amovíveis (incluindo as prateleiras e as calhas laterais fornecidas com o produto) e todos os tachos anti-aderentes, panelas, tabuleiros, utensílios, etc.
• Leia atentamente todas as instruções relativas à limpeza pirolítica.
• Mantenha as crianças afastadas do aparelho quando a limpeza pirolítica estiver a funcionar. O aparelho fica bastante quente e liberta ar quente pelas ranhuras de ventilação frontais.
• A limpeza pirolítica é uma operação efetuada com temperatura elevada e pode libertar fumos dos resíduos alimentares e dos materiais do aparelho, pelo que recomendamos vivamente o seguinte:
• providencie boa ventilação durante e após a limpeza pirolítica.
• providencie boa ventilação durante e antes da primeira utilização com a temperatura máxima.
• Ao contrário das pessoas, algumas aves e outros répteis podem ser extremamente sensíveis aos eventuais fumos emitidos durante o processo de limpeza dos fornos pirolíticos.
• Leve todos os animais de estimação (especialmente as aves) para uma área bem ventilada, afastando-os do aparelho durante e após a limpeza por pirólise e a primeira utilização com a temperatura máxima.
• Os animais de estimação pequenos também podem ser muito sensíveis às mudanças de temperatura localizadas nas proximidades dos fornos pirolíticos durante o funcionamento do programa de auto-limpeza pirolítica.
• As superfícies antiaderentes de tachos, panelas, assadeiras, utensílios e outros objetos podem ser danificadas pela temperatura elevada da limpeza pirolítica dos fornos pirolíticos, assim como podem ser fonte de fumos nocivos em baixo grau.
• Os fumos libertados pelos fornos pirolíticos/resíduos de alimentos não são nocivos para pessoas, incluindo crianças e pessoas enfermas.

2.6 Cozedura a vapor

AVISO!

Risco de queimaduras e danos no aparelho.

• O vapor libertado pode causar queimaduras:
• Não abra a porta do aparelho durante uma cozedura a vapor.
• Após uma cozedura a vapor, tenha muito cuidado ao abrir a porta do aparelho.

2.7 Iluminação interna

AVISO!

Risco de choque elétrico.

• Relativamente à(s) lâmpada(s) no interior do produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.
• Este produto contém uma fonte de luz da classe de eficiência energética G.
• Utilize apenas lâmpadas com as especificações indicadas.

2.8 Assistência técnica

• Para reparar o aparelho, contacte o Centro de Assistência Técnica Autorizado. Utilize apenas peças sobressalentes originais.

2.9 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.
• Remova o trinco da porta para evitar que crianças ou animais de estimação fiquem presos no aparelho.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Encastre

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Fixação da porta no armário

4. DESCRIÇÃO DO PRODUTO

4.1 Visão geral

1 Painel de comandos 2 Botão para os temas de aquecimento 3 Visor 4 Botão de controlo 5 Gaveta da água 6 Elemento de aquecimento 7 Tomada para a sonda térmica 8 Lâmpada 9 Ventilador 10 Apoio para prateleira, amovível 11 Tubo de escoamento 12 Válvula de saída da água 13 Nível das prateleiras 14 Entrada de vapor

4.2 Acessórios

• Prateleira em grelha Para tachos, formas de bolos, assados. Tabuleiro para assar Para bolos e biscoitos.
• Tabuleiro para grelhar/assar: para cozer e assar ou como tabuleiro para recolher gordura. Sonda térmica: para medir o grau de cozedura dos alimentos.
• Calhas telescópicas
• Com as calhas telescópicas, pode colocar e remover as grelhas mais facilmente.

5. COMO LIGAR E DESLIGAR O APARELHO

5.1 Botões retráteis

Para usar o aparelho, prima o botão. O botão fica saliente.

5.2 Painel de comandos

Campos do sensor do panel de controlo					Prima o botão	Rodar o botão
				OK
Tempo-rizador	Aqueci-mento rápido	Luz	Sonda tí­mica	Confirmar a definição
Selecione um tipo de aquecimento para ligar oorno.
Rode o botão para as funções de aquecimento para a posicao de desligado para desligar oorno.

12:34	quando o botão dos temas de aquecimento esti- ver na posicao de desligado, o visor passa pa- ra o modo de esper.
12:34 180°	quando cozinhar, o visor aparece a tempera- tura definida, a hora do dia e outras opções disponíveis.
188:88:88:8888g h:min:s STOP	Visor com funções chave.

Bloquear	Cozedura assis-tida	Limpeza	Definições	Aquecimento<rápido
Indicado-res do temporiza-dor:		STOP
Wi-fi indicator - piscá quando oorno pode ser li-gado à rede Wi-Fi.			Indicador de Funcionamento remoto – o fornó pode ser controlado remotamente.
A ligação Wi-fi estáativada.			A Funçionamento remoto estáativada.

Barra de progresso - para temperatura ou tempo. A barra fica totalmente vermelha quando oorno atinge a temperatura definira.

Pré-aqueça oorno vazio antes da primarya utilização.
Passo 1	Remova todos os acessós e apoios para prateleiras amovíveis doorno.
Passo 2	Regule a temperatura máximo para a função. Deixe oorno funcional durante 1 hora.
Passo 3	Regule a temperatura(Maxima para a função). Deixe oorno funcional durante 15 min.
Oorno pode emitir algo um odor e fumo durante o pré-aquecimento. Certifique-se de que o es-paço é ventilado.

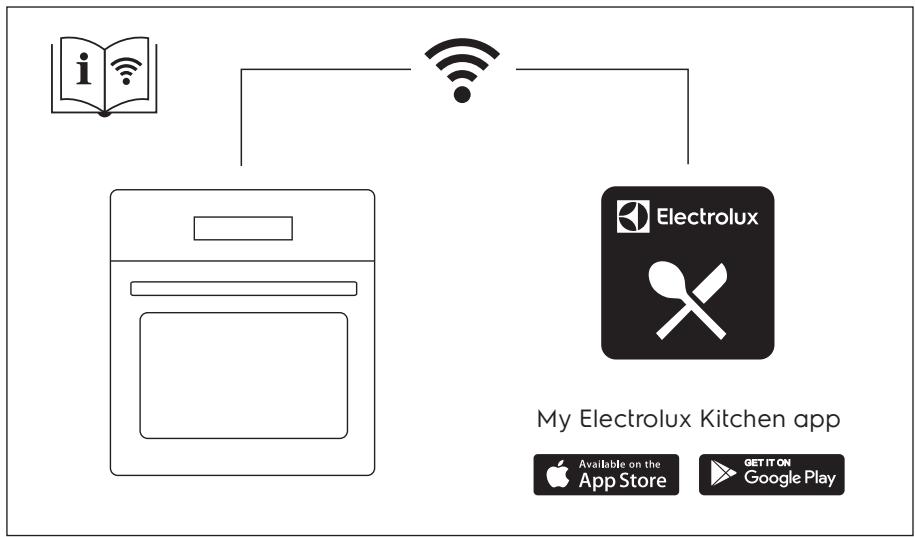

6.3 Ligação sem fios

Para ligar o aparelho, necessita de:

• Rede sem fios com ligação à internet. Dispositivo móvel ligado à sua rede sem fios.

Passo 1	Faça o download da aplicação男方 My Electrolux Kitchen ecede as instruções para os príxeos passos.
Passo 2	Rode o botão para selecionar: ≅.

Frequência	2,4 GHz WLAN	5 GHz WLAN
	2400 - 2483,5 MHz	5150 - 5350 MHz 5470 - 5725 MHz
Protocolo	IEEE 802.11b DSSS/ 802.11g/n OFDM	IEEE 802.11 a/n OFDM
Potência Tmaxima	EIRP < 20 dBm (100 mW)	EIRP < 23 dBm (200 mW)
Módulo Wi-Fi	NIU5-50

Frequência Bluetooth	2400 - 2483,5 MHz
Protocolo	LE: DSSS
Potência Tmaxima	EIRP < 4 dBm (2,5 mW)

Países abrangidos pelo disposto da Diretiva 2014/53/UE: Bélgica, Bulgária, República Checa, Dinamarca, Alemanha, Estónia, Irlanda, Grécia, Espanha, França, Croácia, Itália, Chipre, Letónia, Lituânia, Luxemburgo, Hungria, Malta, Países Baixos, Irlanda do Norte, Áustria, Polónia, Portugal, Roménia, Eslovénia, Eslováquia, Finlândia, Suécia, Noruega, Islândia, Liechtenstein, Suíça, Turquia.

O software deste produit contém componentes baseados em software de fonte aberta e livre. Electrolux confirma totalmente os contributos das comunidades de software aberto e robética ao projecto de desenvolvimento.

Para aceder ao)c原标题fontedestescomponentedesoftwarede)c原标题abertoegreenutivos,cujas condições de licença exigem que-sejampublicadaseparavisualizartodaa sua informação de direitosdeauthoretemosdelicençaaplicáveis,porfavorvisite:http://electrolux.opensoftwareerepository.com(pastaNIU5).

7. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

Começar a cozinho
Passo 1	Passo 2
Seleciona uma função de aquecimento.	Defina a temperatura. Premir OK

Cozinho a vapor
Passo 1	Passo 2	Passo 3	Passo 4	Passo 5
Cozinhar a vapor
				°C
Premir a tampa da gaveta da agua para a Abrir.	Encher a gave-ta da agua com 900 ml de agua.	Empurrar a ga-veta da agua para a posicao inicial.	Seleciona a funcao de aquecimento a vapor.	Defina a temperatu-ra.

7.2 Funções de aquecimento

Tipo de aquenci-mentation	Aplicação
Ventilado + Resis-ência Circ	Para cozer em atéTRS posições de prateleira ao mesmo tempo e para secar alimentos. Defina a temperatura 20 - 40 °C abaixo da que utilizes com Calor superior/inferior.
Calor superior/inferior	Para cozer e assar alimentos numa posição de prateleira.
Humidade pouca	Esta função é adequada para carne, aves, pratos deorno e caçarolas. Paraças à combinação de vapor com ar quente, a carne fica com uma tex-tura suculenta e tenra e com uma crosta estaladiça.
Função Pizza	Para cozer pizza. Para um tostado intenso e uma base crocante.
Aquecidoamento infe-rior	Para cozer bolos com bases estaladiças e conservar alimentos.
Tipo de aqueci-mentation	Aplicação
Congelados	Para delejar os alimentos de convenência (por exemplo, batatas fritas, batatas em cunha ou crepes) estaladiços.
Ventilado com Re-sistência	Esta função foi concebida para poupar energia durante o cozinho. quando utilize a此举ção, a temperatura na cavidade pode diferir a temperatura definida. Éutilizando o calor residual. A potência do aqueci-mente pode ser reduzida. Para mais informações consulte o capítulo “Uti-lização diária”, notas sobre: Ventilado com Resistência.
Grelhador	Para grelhar alimentos finos e tostar pão.
Grelhador ventilà-do	Para assar peças de carne grandes ou aves com ossos numa posicao da prateleira. Para fazer gratinados e alourar.
Menu	Para entrada no menu: Cozedura assistida, Limpeza, Definições.

7.3 Notas sobre: Ventilado com Resistência

Esta função foi utilizada para cumprir com os requisitos de classe de eficiência energética e design ecológico de acordo com as normas EU 65/2014 e EU 66/2014. Testes de acordo com a norma EN 60350-1.

A porta do forno deve estar fechada durante a cozedura para que a função não seja interrompida e o forno funcione com a mais alta eficiência energética possível.

Quando utiliza esta função, a lâmpada é automaticamente desativada aos 30 seg.

Para instruções de cozedura, consulte o capítulo “Sugestões e dicas”, Ventilado com Resistência. Para recomendações gerais sobre poupança de energia, consulte o capítulo

"Eficiência Energética", Poupança de Energia.

7.4 Reservatório de água

Indicador do depósito de água
	O depósito está cheio.
	O depósito de agua está meio cheio.
↓	O depósito está vazio. Volte a enchter o depósito.
Se colocar demasiada água no depósito, a saía de segurança escoa o excesso de água para a parte inferior da cavidade. Remova a água com uma esponja.

Esvaziar o reservatório de água
Passo 1	Deslgue oorno, deleixe-o com a porta aber- ta e aguarde até oorno arrefecer.	A B C
Passo 2	Ligue o tubo de escoamento (C) à válvula de saída (A) através do conetor (B).
Passo 3	Mantenha a extremidade do tubo abaixo do nível de A e prima repetidamente B para recolher a água restante.
Passo 4	Retire C e B e seque oorno com uma es- ponja macia.

7.5 Como definir: Cozedura assistida

Cada prato deste submenu propõe uma função e uma temperatura recomendadas. Pode ajustar o tempo e a temperatura durante a cozedura.

Para algunos dos pratos, también pode cozi-nhar com:	A temperatura a que um prato é cozinho:
• Sonda tírmica	• Mal passado • Médio • Bem passado

Cozedura assistida - utilize-o para preparar rapidamente um prato com as definições pa- drão:
Passo 1	Passo 2	Passo 3	Passo 4
=	×	P1 - P45	OK
Entre no menu.	Selezione Cozedura assistida. Prima OK.	Selezione o prato. Premir OK.	Coloque o prato no forno. Confirme a de- finição.

7.6 Cozedura assistida

Legenda
	Sonda tírmica disponible. Coloque o Sonda tírmica na parte mais espes-sa do prato.Oorno desliga-se quando a temperatura definida Sonda tírmica é atingi-da.
	Adicione água ao deposito.
	Pre-aqueça oorno antes de cornerar a cozhar.
	Nível da prateleira.

Quando a função terminar, verifique se os alimentos estão prontos.

	Prato	Peso	Nível de prateleira/cessório	Tempo de duração
Carne de vaca
P1	Carne assada, mal passada	1 - 1,5 kg; pedações com 4 - 5 cm de es- pessura	2; tabuleiro para assar Frite a carne durante algunos minutos nu- ma frigideira quente. Insira no forno.	~ 40 min
P2	Carne assada, média			~ 50 min
P3	Carne assada, bem passada			~ 60 min
P4	Bife, médio	180 - 220 g por peça; fa- tias com 3 cm de es- pessura	3; assadeira numa prateleira em grelha Frite a carne durante algunos minutos nu- ma frigideira quente. Insira no forno.	~ 15 min
P5	Carne assada/estufada (cos-teleta de primarya, redondo superior, flanco espesso)	1,5 - 2 kg	2; assadeira numa prateleira em grelhaFrite a carne durante algunos minutos nu-ma frigideira quente. Adicione liquido. In-sira no forno.	~ 120 min
P6	Carne assada, mal passada (aquecimento a baixa tempe-ratura)	1 - 1,5 kg;pedoços com 4 - 5 cm de es-pessura	2; tabuleiro para assarUtilize as suas especialias favoritas ou simplementmente sal e pimenta moida fres-ça. Frite a carne durante algunos minutos numa frigideira quente. Insira no forno.	~ 75 min
P7	Carne assada, média (aqueci-amento a baixa temperatura)			~ 85 min
P8	Carne assada, bem passada (aquecimento a baixa temperatura)			~ 130 min
P9	Filete, mal passado (aquecimento a baixa temperatura)	0,5 - 1,5 kg;pedoços com 5 - 6 cm de es-pessura	2; tabuleiro para assarUtilize as suas especialias favoritas ou simplementmente sal e pimenta moida fres-ça. Frite a carne durante algunos minutos numa frigideira quente. Insira no forno.	~ 75 min
P10	Filete, médio (aquecimento a baixa temperatura)			~ 90 min
P11	Filete, con-cluído (aque-cimento a bai-xa temperatu-ra)			~ 120 min
Vitela
P12	Vitela assada (p. ex., pá)	0,8 - 1,5 kg; pedações com 4 cm de espessu­ra	2; assadeira numa prateleira em greilha Utilize as suas especialias favoritas. Adi­cione liquido. Assado coberto.	~ 80 min
Porco
P13	Cachaço ou pá de porco assada	1,5 - 2 kg	1; assadeira numa prateleira em greilha Após metade do tempo de cozedura, vire a carne.	~ 165 min
P14	Porco assado (aquecimento a baixa tempe­ratura)	1,5 - 2 kg	2; tabuleiro para assar Utilize as suas especialias favoritas. Vire a carne às vezes metade do tempo de coze­dura para obter um tostado uniforme.	~ 215 min
P15	Lombo, fres­co	1 - 1,5 kg; peças com 5 - 6 cm de espessura	2; assadeira numa prateleira em greilha Utilize as suas especialias favoritas.	~ 55 min
P16	Entrecosto	2 - 3 kg; uti­lizar entre­costo com 2 - 3 cm de espessura	3; tabuleiro para grelhur Adicione liquido para cobrir o fundo de um prato. Após metade do tempo de co­zedura, vire a carne.	90 min
Borrego
P17	Perna de bor­rego com os­sos	1,5 - 2 kg; peças com 7 - 9 cm de espessura	2; assadeira no tabuleiro para assar Adicione liquido. Após metade do tempo de cozedura, vire a carne.	~ 130 min
Aves
P18	Fragointeiro	1 - 1,5 kg; fresco	2; caçarola no tabuleiro para assarUtilize as suas especialias favoritas. Vire o frango não metade do tempo de coze-dura para obter um tostado uniforme.	~ 60 min
P19	Meio frango	0,5 - 0,8 kg	3; tabuleiro para assarUtilize as suas especialias favoritas.	~ 40 min
P20	Peito de fran-go	180 - 200 g por peça	2; caçarola na prateleira em grelhaUtilize as suas especialias favoritas. Fri-te a carne durante algumas minutes numa frigideira quente.	~ 25 min
P21	Pernas de frango, fres-cas	-	3; tabuleiro para assarSe marinar asPNenas de frango primeiro, defina uma temperatura mais baixa e co-zinho-as durante mai tempo.	~ 30 min
P22	Patointeiro	2 - 3 kg	2; assadeira numaprateleira em grelhaUtilize as suas especialias favoritas. Co-loque a carne numa assadeira. Vire o pato às metade do tempo de cozedu-ra.	~ 100 min
P23	Ganso,inteiro	4 - 5 kg	2; tabuleiro para grelharUtilize as suas especialias favoritas. Co-loque a carne num tabuleiro para assar Fundo. Vire o ganso às metade do tempo de cozedura.	~ 110 min
Outro
P24	Rolo de Carne	1 kg	2; prateleira em grelhaUtilize as suas especialias favoritas.	~ 60 min
Peixe
P25	Peixeinteiro, grelhado	0,5 - 1 kg por peixe	2; tabuleiro para assar Encha o peixe com manteiga e utilize as suas especialias e ervas favoritas.	~ 30 min
P26	Filete de peixe	-	3; caçarola na prateleira em grelhha Utilize as suas especialias favoritas.	35 min.
Assados doces / sobremesas
P27	Cheesecake	-	2; forma de mola de 28 cm na prateleira em grelhha	90 min
P28	Bolo de massa	-	3; tabuleiro para assar	45 min
P29	Tarte de massa coberta	-	2; forma circular na prateleira em grelhha	40 min
P30	Tarte de massa	-	1; forma de tarte de 22 cm na prateleira em grelhha	60 min
P31	Brownies	2 kg	3; tabuleiro para grelhar	30 min.
P32	Queques de chocolate	-	3; tabuleiro de queques na prateleira em grelhha	25 min
P33	Bolo em forma de pão	-	2; tabuleiro de pão na prateleira em grelhha	50 min
Vegetais / accompanies
P34	Batatas asdas	1 kg	2; tabuleiro para assar Coloque as batatas inteiras com a pele no tabuleiro para assar.	50 min
P35	Batatas em forma de cu-ha	1 kg	3; tabuleiro para assar forrado com papel vegetal Utilize as suas especialias favoritas. Corte as batatas em pedagens.	35 min.
P36	Legumes mis-turados	1 - 1,5 kg	3: tabuleiro para assar forrado com papel vegetalUtilize as suas especialias favoritas.Corte os legumes em pedações.	30 min.
P37	Crequetes congelados	0,5 kg	3: tabuleiro para assar	25 min
P38	Batatas con-geladas	0,75 kg	3: tabuleiro para assar	25 min
Gratinados, pão e pizza
P39	Lasanha de carne/veg-tais com pra-tos de massa seca	1 - 1,5 kg	2: caçarola na prateleira em gre-Iha	55 min
P40	Batatas grati-nadas (batatas cruas)	1 - 1,5 kg	1: caçarola na prateleira em gre-IhaRode o prato antes metade do tempo de cozedura.	60 min
P41	Pizza fresca, fina	-	2: tabuleiro para assar forra-do com papel vegetal	35 min.
P42	Pizza fresca, grossa	-	2: tabuleiro para assar forrado com papel vegetal	25 min
P43	Quiche	-	2: forma de assar na prateleira em grelha	45 min
P44	Baguete/Ciabatta/Pão branco	0,8 kg	2: tabuleiro para assar forra-do com papel vegetalMais tempo necessário para o pão bran-co.	50 min
P45	Pão integral/centeio/escu-ro integral em forma de pão	1 kg	2: tabuleiro para assar forrado com papel vegetal / prateleira em gre-Iha	60 min

8. FUNÇÕES DE RELÓGIO

8.1 Funções do relógio

Função de relógio	Aplicação
	Conta-minutos. É emitido um sinal sonoro quando o tempo terminar.
	Tempo para cozhar. quando o temporizador termina é emitido um sinal sonoro e a função de aquecimento pára.
	Atraso do temporizador. Para adiar o início e/ou final do cozinho.
	Temorizador cresce. O maior é de 23 h 59 min.Esta função não afeta ou funcionalmente doorno. Para ligar e desligar a Temporizador cresce seleção: Menu, Defi-ções.

8.2 Como definir: Funções do relógio

Como definir: Hora
Passo 1	Passo 2	Passo 3
para alterar a hora do dia, entre no menu e seleção Definições, Hora do dia.	Acertar o relógio.	Premir: OK.

Como definir: Conta-minutos
Passo 1	O visor mastra:0:00	Passo 2	Passo 3
Premir: .		Definir a Conta-minutos	Premir: OK.
i O temporizador inicia a contagem decrescente imeditamente.
Como definir: Tempo para cozinho
Passo 1	Passo 2	O visor mo- tra: 0:00 STOP	Passo 3	Passo 4
Escolha uma fun- ção de aqueci- mento e define a temperatura.	Prima repetida- mente: ◎.		Defina o tempo da cozedura.	Premir: OK.
I O temporizador inicia a contagem decrescente imeditamente.

Como definir: Atraso do temporizador
Passo 1	Passo 2	O visor apare-ssa: hora do dia. INI-CIAR	Passo 3	Passo 4	O visor minha:---PA-RAR	Passo 5	Passo 6
Selecao ne a funcao de aqueci-mento.	Prima re-petida-mente:		Defina a hora de inicio.	Premir:OK.		Defina a hora de fim.	Premir:OK.
i O temporizador inicia a contagem decrescente a uma hora de inicio definida.

9. COMO UTILIZAR: ACESSÓRIOS

9.1 Inserir acessórios

Um pequeno entalhe na parte inferior aumenta a segurança. Os entalhes são também dispositivos anti-inclinação. A armação elevada à volta da prateleira impede que os recipientes deslizem para fora da prateleira.

Prateleira em grelha: Introduza a prateleira entre as barras-guia dos apoios para prateleiras e certifique-se de que os pés de apoio ficam para baixo.
Tabuleiro para assar / Tabuleiro para grelhar: Introduza o tabuleiro entre as barras-guia do apoio para prateleiras.
Prateleira em grelha, Tabuleiro para assar / Tabuleiro para grelhar: Introduza o tabuleiro entre as barras-guia dos apoios para prateleiras e a prateleira em grelha sobre as barras imeditamente acima.

9.2 Sonda térmica

Sonda térmica - mede a temperatura no interior dos alimentos.

Devem ser definidas两大 temperatas:
°C A temperatura doorno.	A temperatura de núcleo.

Para cozinhoar com osmelhosresultados:
Os ingredientes devem estar à temperatura ambiente.	Não a utilize para pratos láquidos.	Durante a cozedura,deve perma- necer no prato.

Como utilizar: Sonda térmica

Passo 1	Ligar oorno.
Passo 2	Selecione um tipo de aquecimento e, se necessário, a temperatura doorno.
Passo 3	Introduzir: Sonda tírmica.
Carne, às es peixe		Caçarola
Introduza a extremidade da Sonda tírmica no centro da carne ou do peixe, na parte mais grossa que for possível. Certifique-se de que introduzelo menos 3/4 da Sonda tírmica no interior do prato.		Introduza a extremidade da Sonda tírmica exata-mente no centro da caçarola. Sonda tírmica de-ve ficar estável no mesmo=sítio durante a coze-dura. Utilize um ingrediente solido para consigui­iso. Utilize a borda da assadeira para apoiar a pegá de silicone do Sonda tírmica. A ponta do Sonda tírmica não deve tocar no fundo da assadeira.
Passo 4	Ligue o Sonda tírmica na tomada da parte da fronte doorno. O visor apareça a temperatura atual de: Sonda tírmica.
Passo 5	- prima para regular a temperatura de núcleo da sonda.
Passo 6	OK - prima para confirmar. quando os alimentos atingem a temperatura selecionada, é emitido um sinai sonoro. Pode escolher parar ou Continuing o cozinhado para se certificar que os alimentos es-tão bem cozinhados.
Passo 7	Retire a Sonda tírmica ficha da tomada e retire o prato doorno.
	AVISO! Existe o perigo de queimaduras porque o Sonda tírmica fica quen-te. Tenha dificuldado quando a desligar e退市ar do alimento.

10. FUNÇÕES ADICIONAIS

10.1 Bloquear

Esta função evita uma alteração accidental da função do aparecido.
Ligá-la com o aparecido a funciona – a cozedura definida continua, o pailé de controlo fica bloqueado.Ligá-la quando o aparecido estiver desligado – não pode ser ligada, o pailé de commandos estábloqueado.
OK	-phanenha premido pa-ra ligar a função.Eemitido um sinal sonoro.	-phanenha premido pa-ra desligar.
3x- fica intermitente quando o Bloqueio está ativo.

10.2 Desligar automático

Por questões de segurança, o forno desativa-se ao fim de algum tempo se estiver alguma função de aquecimento ativa e não houver alteração de quaisquer configurações.

(℃)	(h)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5
250 - máximo	3

A Desativação Automática não funciona com as seguintes funções: Luz, Sonda térmica, Atraso do temporizador.

10.3 Ventoinha de arrefecimento

Quando o aparelho está a funcionar, a ventoinha de arrefecimento liga-se automaticamente para fazer as superfícies do aparelho frias. Se desligar o aparelho, a ventoinha de arrefecimento pode continuar a funcionar até o aparelho arrefecer.

11. SUGESTÕES E DICAS

11.1 Ventilado com Resistência

Para obter os melhores resultados, siga as sugestões indicadas na janela abaixo.

	UNO	(°C)		(min.)
Pastéis doces, 16 unidas	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	2	20 - 30
Pastéis, 9unas des	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	2	30 - 40
Pizza, congelada, 0,35 kg	prateleira em grelha	220	2	10 - 15
Torta Suiça	tabuleiro para assar ou tabuleiro para recolha de gorduras	170	2	25 - 35
Brownie	tabuleiro para assar ou tabuleiro para recolha de gorduras	175	3	25 - 30
Soufflé, 6 unidas des	formas preocupas de cerâmica na prateleira em grelha	200	3	25 - 30
Base flan massa lev.	forma de base de flan na prateleira em grelha	180	2	15 - 25
Bolo Victoria	assadeira na prateleira em grelha	170	2	40 - 50
Peixe escalfado, 0,3 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	3	20 - 25
	UNI	(°C)		(min.)
Peixeinteiro, 0,2kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	3	25 - 35
Filete de peixe, 0,3kg	forma de piza na prate-leira em grelha	180	3	25 - 30
Carne escalfada, 0,25kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	200	3	35 - 45
Shashlik, 0,5kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	200	3	25 - 30
Biscoitos, 16 unidoes	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	2	20 - 30
Macarons, 24 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	2	25 - 35
Queques, 12 unidoes	tabuleiro para assar ou tabuleiro para recolha de gorduras	170	2	30 - 40
Pastelaria salga da, 20 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	2	25 - 30
Biscoitos de mas-sahya, 20 unida-des	tabuleiro para assar ou tabuleiro para recolha de gorduras	150	2	25 - 35
Tarteletes, 8 unidoes	tabuleiro para assar ou tabuleiro para recolha de gorduras	170	2	20 - 30
Legumes, escal-fados, 0,4kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	3	35 - 45

	(℃)	[←]	[·] (min.)
Omeleta de legu-mes	forma de piza na prate-leira em grelha	200	3
Legumes medi-terrânicos, 0,7 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180	4

11.2 Ventilado com Resistência - acessórios recomendados

Utilize os tabuleiros e recipientes escuros e não refletores. Têm melhor absorção do calor do que a loiça de cor clara e refletora.

Forma para pizza	Assadeira	Formas indi-viduais	Forma com base pa-ra flan
Escuro, não refletor 28 cm de diâmetro	Escuro, não refletor 26 cm de diâmetro	Vitrocerâmina 8 cm de diâ-metro, 5 cm de alteura	Escuro, não refletor 28 cm de diâmetro

11.3 Tabelas de cozedura para testes

Informação para institutos de teste

Testes de acordo com a norma IEC 60350-1.

			← (℃)
Bolos peque-nos, 20 por ta-buleiro	Calor su-perior/infe-rior	Tabuleiro para as-sar	3	170	20 - 30	-
				(℃)	(min)
Bolos peque-nos, 20 por ta-buleiro	Ventilado + Resistência Cira Circ	Tabuleiro para as-sar	3	150 - 160	20 - 35	-
Bolos peque-nos, 20 por ta-buleiro	Ventilado + Resistência Cira Circ	Tabuleiro para as-sar	2 e 4	150 - 160	20 - 35	-
Tarte de maçã, 2 formas, Ø 20 cm	Calor su-perior/infe-rior	Prateleira em grelha	2	180	70 - 90	-
Tarte de maçã, 2 formas, Ø 20 cm	Ventilado + Resistência Cira Circ	Prateleira em grelha	2	160	70 - 90	-
Pão-de-ó, for-ma de bolo de Ø26 cm	Calor su-perior/infe-rior	Prateleira em grelha	2	170	40 - 50	Pre-aqueça o for-no durante 10 mi-nutos.
Pão-de-ó, for-ma de bolo de Ø26 cm	Ventilado + Resistência Cira Circ	Prateleira em grelha	2	160	40 - 50	Pre-aqueça o for-no durante 10 mi-nutos.
Pão-de-ó, for-ma de bolo de Ø26 cm	Ventilado + Resistência Cira Circ	Prateleira em grelha	2 e 4	160	40 - 60	Pre-aqueça o for-no durante 10 mi-nutos.
Pão pe-queno	Ventilado + Resistência Cira Circ	Tabuleiro para as-sar	3	140 - 150	20 - 40	-
				(°C)	(min)
Pão pequeiro	Ventilado + Resistência Circ	Tabuleiro para as-sar	2 e 4	140 - 150	25 - 45	-
Pão pequeiro	Calor su-perior/inferior	Tabuleiro para as-sar	3	140 - 150	25 - 45	-
Tosta, 4 - 6 unidoes	Grelhador	Prateleira em grelha	4	máx.	2 - 3 minutos para o primeiro fazer; 2 - 3 minutos para o segundo fazer	Pré-aqueça o for-no durante 3 minutos.
Hambúrguer de vaca, 6 unida-des, 0,6 kg	Grelhador	Prateleira em grelha e tabuleiros de re-colha de gorduras	4	máx.	20 - 30	Coloque a prate-leira em grelha no quarto;nível e o tabuleiro de reco-lha de gorduras no terceiro;nível doorno. Vire os alimentos a meio do tempo de co-zedura. Pré-aqueça o for-no durante 3 minutos.

12. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

Agentes de limpeza	Limpe a parte darente do aparecido com um pano de microfibracomágua mor-na e um detergente suave.
	Utilize uma solução de limpeza para limpar as superfícies metálicas.
	Limpe manchas com um detergente suave.

Utilização di-ária	Limpe a cavidade antes cadautilização. A Accumulação de gordura ou outros re-síduos pode provocar incêndios.
	Pode ocorrer condensação dehumidade no aparecido ou nos pânheis de vidro da porta. Para diminuir a condensação,deixe o aparecido funciona durante 10 minutos antes da cozedura. Nãoguarde alimentos no aparecido durante mais de 20 minutos. Seque a cavidade com um pano de microfibra antes cadautilização.

Acessórios	Limpe todos os acessórios antes cadautilização e deixe-os secar. Utilize um pano de microfibracomágua morna e um detergente suave. Não lave os acessórsios na(CCMA)na;(a)
	Não limpe acessórios antiaderentesutilizando detergentes abrasivos ou objetos afiados.

12.2 Como remover: Apoios para prateleiras

Retire os apoios para prateleiras para limpar o forno.

Passo 1	Desligar oorno e aguardar até estar frio.
Passo 2	Puxe a parte da fronte do apoio para prateleiras para fora da parede lateral.
Passo 3	Puxe a parte de trás do apoio para prateleiras para fora da parede lateral e retire-o.
Passo 4	Instale os apoios para prateleiras na sequência inversa.Os pinos de fixação das calhas telescóicas devem fazer vira-dos para a fronte.

12.3 Como utilizar: Limpeza pirolítica

Limpeza do forno com Limpeza pirolítica.

AVISO! Existe o risco de queimaduras.

CUIDADO! Se existem outros aparehos instalados no mesmo armário, não os utilizecem quando estiver a utilizesa esta função. Isso pode danIFICAR oorno.

Antes da Limpeza pirolítica:
Desligue oorno e agar- de até estar frio.	Remova todos os acessós.	Limpe a base doorno e a porta interna de vidro com água mor- na, um pano macio e detergente suave.

Limpeza pirolítica
Passo 1	Aceda ao menu: Limpeza / .
Opção		Duração
C1 - Limpeza ligeira		1 h
C2 - Limpeza normal		1 h 30 min
C3 - Limpeza completeness		2 h 30 min
Passo 2	OK – prima para selección o programa de limpeza.
Passo 3	OK – prima para,iniciar a limpeza.

Limpeza pirolítica
Passo 4	Após a limpeza, rode o botão das funções de aquecimento para a posicao de desligado.
i) Durante a limpeza, a luz doorno está apagada.
quando oorno atinge a temperatura definida, a porta é broqueada. Até a porta desbloquear, o visor apareça: t.

Quando a limpeza termina:
Desligue oorno e agar- de até estar frio.	Limpe a cavidade com um pa- no macio.	Retire os resíduos doundo da cavidade.

Oorno avisao quando for necessario limpá-lo com a limpeza pirolítica.
m/pisca no visor durante 5 segundos après ca-da sessão de cozedura.	Para desligar o aviso, introduza o Menu e se-lecione Definições, Aviso de limpeza.

Passo 1	Desligue o forno.
Passo 2	Coloque um tabuleiro por baixo da entrada de vapor.
Passo 3	Vertaágua para a gaveta da água: 850 ml. Adicione acido cítrico: 5 colheres de chá. Aguarde durante 60 min.
Passo 4	Ligue o forno e seleciona a função: Pouca humidade. Defina a temperatura para 230°C. Deslgue o forno antes 25 minutos e aguarde às que esteja frio.
Passo 5	Ligue o forno e seleciona a função: Pouca humidade. Defina a temperatura entre 130 e 230°C. Deslgue o forno antes 10 minutos e aguarde às que esteja frio.
i Para prevenir resíduos de calcário, esvazie o deposito da água(before de cada cozinho a vapor.
Quando a limpeza termina:
Desligue oorno.	Esvazie o depósito da água. Consulta em "Utilização diá-ria" o capítulo "Es-vaziar o depósito de agua".	Lave o depósito da água e limpe o residuo de calcário remanescente com um pa-no macio.	Limpe o tubo de es-coamento com agua quente e de-tergente suave.

A tabela abaixo aparece o índice de dureza da água (dH) com o correspondente nível de depósito de cálcio e a qualidade da água. Quando a dureza da água exceder o nível 4, encha a gaveta da água com água engarrafada.

Dureza da água		Tira de teste	Depósito de calcio (mg/l)	Classifica-ção da água	Limpe o depósito de água a cada
Nível	dH
1	0 - 7		0 - 50	macia	75 ciclos - 2,5 meses
2	8 - 14		51 - 100	moderada-mente dura	50 ciclos - 2 meses
3	15 - 21		101 - 150	dura	40 ciclos - 1,5 meses
4	22 - 28		superior a 151	muito dura	30 ciclos - 1 mês

12.6 Como remover e instalar: Porta

A porta do forno tem três painéis de vidro. Pode remover a porta do forno e os painéis de vidro internos para os limpar. Leia todas as instruções sobre "Remoção e instalação da porta" antes de remover os painéis de vidro.

CUIDADO!

Não utilize o forno sem os painéis de vidro.

Passo 1	Abra completeness a porta e secure em ambas as dobradiças.
Passo 2	Levante e puxe os trincos até ouvir um clique.
Passo 3	Fechar a porta doorno até à primeira posicao de abertura (a meio). Depois, levante e puxe a porta e retire-a dos encaixes.
Passo 4	Colocar a porta sobre um pano macio numa superficie estável.
Passo 5	Segure no friso da porta (B) no rebor-do superior da porta, nosinous lados, e pressione para dentro para soltar o fecho de encaixe.
Passo 6	Puxe o friso da porta para arente para o remover.
Passo 7	Segure nas extremidades superiores dos painéis de vidro da porta e puxe-os para fora, um de cada vez, com cuidado. Comece pelo panel superi-or. Certifique-se de que o vidro desli-za totalmente para fora dos suportes.
Passo 8	Limpe os painéis de vidro comágua e sabão. Seque os painéis de vidro com cuidado. Não lave os acessórios na区内a de lavar loça.
Passo 9	Após a limpeza, instale os painéis de vidro e a porta doorno.
Se a porta estiver instalada corretemente, ouvirá um estalido quando fechar os trincos.

Certifique-se de que instala os painéis de vidro (A e B) na sequência correta. Verifique o símbolo/impressão no lado do painel de vidro, cada um dos painéis de vidro parece diferente para facilitar a desmontagem e a montagem.

Quando instalado corretamente, o friso para porta emite um clique.

Certifique-se de que instala o painel de vidro do meio corretamente nos alojamentos.

12.7 Como substituir: A lâmpada

AVISO!

Risco de choque elétrico.

A lâmpada pode estar quente.

Segure sempre a lâmpada de halogéneo com um pano para fazer a queima de resíduos de gordura na lâmpada.

Antes de substituir a lâmpada:
Passo 1	Passo 2	Passo 3
Desligue oorno. Aguarde até que oorno esteja frio.	Desligue oorno da corrente elétrica.	Coloque um pano no fundo da cavidade.

Lâmpada posterior

Passo 1	Rode a proteção de vidro para a retirar.
Passo 2	Limpe a cobertura de vidro.
Passo 3	Substitua a lâmpada por uma lâmpada adequada, resistente ao calor até 300 °C.
Passo 4	Instale a cobertura de vidro.

13. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

13.1 O que fazer se...

Em casos não incluídos nesta tabela, contacte um centro de assistência autorizado.

Oorno não liga ou não aquece
Problema	Verificar se...
Não consegue ativar ou utilize oorno.	Oorno está ligado corretemente à corrente eletrica.
Oorno não aquece.	O desligar automatístico foi desativado.
Oorno não aquece.	A porta doorno está fechada.
Oorno não aquece.	O fusível não está fundido.
Oorno não aquece.	O Bloqueio está desativado.

Componentes
Problema	Verificar se...
A lâmpada está desligada.	Ventilado com Resistência - está ativada.
A lâmpada não funciona.	A lâmpada está fundida.
A Sonda tírmica não funciona.	A ficha Sonda tírmica está Completely in-serida na tomada.

Códigos deerro
O visor在哪...	Verificar se...
Err C2	Retirou a ficha da Sonda tírmica da tomada.
Err C3	A porta doorno está fechada ou o bloqueio da porta não está parte.
Err F102	A porta doorno está fechada.
Err F102	O bloqueio da porta não está partido.
00:00	Houve um corte de energia. Definir a hora do dia.
Se o visor aparecer um)código deerro que não esteeja presente estaabela,desligue e volta al ligar o quadro eletrico de casa para reinicair oorno. Se o)código deerro recorrer,contacte um Centro de Assistência Técnica Autorizada.

Limpeza
Problema	Verificar se...
Existeágua na cavidade doorno.	Não existe demasiada água no depósito de água.
- o indicator está desligado.	Existéágua suficiente no depósito de água. Se a água começar a escapar noorno e o indicator continua apagado, contacte uma centro de assistência autorizada.
- o indicator está ligado.	Existéágua suficiente no depósito. Se o depósito estiver cheio e o indicator continua aceso, contacte uma centro de assistência autorizada.
A cozedura a vapor não funciona.	Não existe resíduo de calcário na abertura de entrada de vapor.
A cozedura a vapor não funciona.	Existéágua no depósito de água.
Esvaziar o depósito de água demora mais deraxis,minutos ou há fuga de água na aberturade entrada de vapor.	Não existe resíduo de calcário na abertura de entrada de vapor. Limpe o depósito de água.

13.2 Dados de assistência técnica

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado.

Os dados necessários para o centro de assistência técnica encontram-se na placa de identificação do aparelho. A placa de características está na moldura frontal da cavidade do aparelho. Não remova a placa de características da cavidade do aparelho.

Recomendamos que escreva os dados ali:
Modelo (MOD.)	............
Número do produits (PNC)	............
Número de série (S.N.)	............

14. EFICIÊNCIA ENERGÉTICA

Nome do fornecedor	Electrolux
Identificacao do modelo	EOC6P77WX 949494767
Índice de Eficiência Energética	81.2
Classe de eficiência energia	A+
Consumo de energia com uma energia normal, modo con- vencional	0.93 kWh/ciclo
Consumo de energia com uma energia padrão, modo de ventilação forçada	0.69 kWh/ciclo
Número de cavidades	1
Fonte de calor	Eletricidade
Volume	72 l
Tipo deorno	Forno encastrado
Massa	33.3 kg

* Para a União Europeia de acordo com os Regulamentos 65/2014 e 66/2014 da UE. Para a Répubrica da Bielorrússia de acordo com a norma STB 2478-2017, Anexo G; STB 2477-2017, Anexos A e B. Para a Ucrânia de acordo com a norma 568/32020.

A classe de eficiência enerética não se aplicá na Rússia.

EN 60350-1 - Aparelhos de cozinha elétricos domésticos - Parte 1: Fogões, fornos, fornos a vapor e grelhadores - Métodos para medir o desempenho.

14.2 Poupança de energia

O aparelho possui funções que ajudam a poupar energia nos cozinhados de todos os dias.

Certifique-se de que a porta do aparelho está fechada quando o aparelho funciona. Não abra a porta do aparelho muitas vezes durante a confeção. Mantenha a junta da porta limpa e certifique-se de que está bem fixa na posição correta.

Utilize recipientes de metal para melhorar a poupança de energia.

Sempre que possível, não pré-aqueça o aparelho antes de cozinhar.

Quando preparar vários pratos de uma vez, reduza ao mínimo possível os intervalos entre confeções.

Cozinhar com a ventoinha

Sempre que possível, utilize as funções de cozedura que utilizam a ventoinha, para poupar energia.

O ventilador e a lâmpada continuam ligados. Quando desligar o aparelho, o visor indica o calor residual. Pode utilizar esse calor para manter os alimentos quentes.

Quando a duração da cozedura for superior a 30 min, reduza a temperatura do aparelho para 3 a 10 min no mínimo antes do fim da cozedura. O calor residual no interior do aparelho continua a cozinhar.

Utilize o calor residual para aquecer outros pratos.

Manter os alimentos quentes

Para usar o calor residual para manter uma refeição quente, selecione a regulação de temperatura mais baixa possível. No visor aparece o indicador de calor residual ou a temperatura.

Cozinhar com a lâmpada desligada

Desligue a lâmpada durante a cozedura. Ligue-a apenas quando precisar.

Ventilado com Resistência

Função concebida para poupar energia durante a cozedura.

Quando utilizar esta função, a lâmpada é desligada automaticamente após 30 seg. Pode ligar a lâmpada novamente, mas isso reduz a poupança de energia esperada.

15. ESTRUTURA DO MENU

15.1 Menu

• Seleção para entrada no Menu.

Menu estrutura.
Cozedura assistida	Limpeza mm	Definições

Passo 1	Passo 2	Passo 3	Passo 4	Passo 5
=OK	OK	01 - 015	OK	Ajuste o valor e prima OK.
Seleciono o Me-nu, Definições.	Confirma a defi-nião.	Seleciona a defi-nião.	Confirma a defi-nião.

Definições
O1	Hora	Alterar	O2	Brilho do visor	1 - 5
O3	Sons "teclado"	1 - Sinal so-noro 2 - Clique 3 - Som des-ligado	O4	Volume do alarme	1 - 4
O5	Sonda tírmica Ação	1 - Alarme e paragem 2 - Alarme	O6	Temporizador cres- cente	Ligado/Desli-gado
O7	Luz	Ligado/ Desligado	O8	Aquecido rápido	Ligado/Desli-gado
O9	Aviso de limpeza	Ligado/ Desligado	O10	Wi-fi	Ligado/Desli-gado
O11	Operação Auto Remo-te	Ligado/ Desligado	O12	Esquecer esta rede	Sim / Não
O13	Modo Demo	Código de ativação: 2468	O14	Versão do software	Verificar
O15	Restuarar configura- ções	Sim / Não

16. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da

reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

10.1 Kontrponha 6paba.. 446

10.2 Aytomatcko NcKbByuBaBe..... 446 10.3 BeHTnlaTOp 3a xHaheBe.....447

11.KOPINCHIN CABETN. 447

11.1 BnaxHo neye He y3 BeHTnlaTop... 447 11.2 Bnaxho neyehe y3 BeHTnlaTop - npenopuyehn npnbop... 449 11.3 TabeJe KyBaHa 3a INHCTNtYte 3a TectnpaHe... 449

12. HEGA N YIWIshHeBc. 451

12.1 Hanomene y Be3n ca yuushenbeM....452 12.2 KaKo da n3BaInte: HocaH peWetKe 452 12.3 KaKo Da KOpIcTInTe:ПирОЛNTИчКо ЧшHe... 453 12.4IopocTeHnK3aYnshHe... 454 12.5 KaKo Da OuchTnTe: Pe3epBoap 3a BODy... 454 12.6 KaKo Da cKInHeTe mMOHTnpaTe:Bpata... 455 12.7 Kako da 3aMeHnTe: lamnua.... 457

13. PEWABAHBE IPOBJEMA 458

13.1 Ⅲta yuHHTn ako... 458 13.2 Poidaun o cepBncupaHy 460

14. EHEPRETCKA EΦUKACHOCT 460

14.1 INHΦopMaζηje O pOOn3Bovu n IiNCT ca INHΦopMaζηjama O pOOn3Bovy*.... 460 14.2 YuTeJa eHeprNiJe.... 461

15. CTPYKTPA MEHJIA 462

15.1 MeHn 462

16. EKOLOUKKA NITAHBA 463

1. UNHΦOPMAÇUJE O BΕЗБΕΝΟCTN

Antes da instalação e utilização, leia atentamente as instruções fornecidas. O fabricante não é responsável por quaisquer danos ou ferimentos resultantes de instalação ou utilização incorretas. Guarde as instruções de utilização num local seguro e acessível para consulta futura.

1.1 Segurança de crianças e pessoas vulneráveis

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções sobre a utilização segura do aparelho e compreendam os perigos envolvidos. As crianças com menos de 8 anos, bem como as pessoas com deficiência muito grave e complexa, devem ser mantidas afastadas do aparelho, a menos que estejam sob supervisão constante.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho e com os dispositivos móveis da Electrolux Kitchen.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma adequada.
• AVISO: O aparelho e as suas partes acessíveis podem ficar quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver em funcionamento e durante o arrefecimento.
• Se este aparelho tiver um dispositivo de segurança para crianças, deve ser ativado.
• As crianças não devem realizar a limpeza ou a manutenção do aparelho sem supervisão.

1.2 Segurança geral

Este aparelho destina-se apenas a cozinhar. - Este aparelho destina-se a ser utilizado em ambiente doméstico e em espaços fechados. - O aparelho pode ser utilizado em escritórios, quartos de hotel, motéis, pensões, alojamentos de turismo rural e outros objetos de alojamento, onde a utilização não exceda (em média) o consumo doméstico. - Apenas uma pessoa qualificada pode instalar este aparelho e substituir o cabo. Não utilize este aparelho antes de o instalar. - Desligue o aparelho da tomada antes de qualquer operação de manutenção. - Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo serviço de assistência técnica autorizado ou por uma pessoa com qualificação equivalente, para evitar perigos elétricos. - AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque elétrico.

• AVISO: O aparelho e as suas partes acessíveis podem ficar quentes durante a utilização. Deve ter cuidado para evitar tocar nos elementos de aquecimento ou nas superfícies internas do aparelho. Ao colocar ou retirar alimentos do forno quente, use sempre luvas de proteção. Utilize apenas o sensor de temperatura (sensor de temperatura no centro da carne) recomendado para este aparelho.
• Para remover os suportes das prateleiras, primeiro
• puxe a parte frontal, e depois a parte traseira para
• os soltar das cavidades laterais. A instalação dos suportes
• das prateleiras é feita na ordem inversa.
• Não utilize produtos de limpeza abrasivos ou raspadores metálicos para limpar o vidro da porta, pois podem riscar a superfície e causar a quebra do vidro.
• Antes da limpeza pirolítica, remova todos os acessórios do forno, bem como restos de alimentos ou gorduras que estejam soltos ou acumulados no interior do aparelho.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

PERIGO!

Somente uma pessoa qualificada pode instalar este aparelho.

• Remova toda a embalagem. Não instale nem use o aparelho danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Sempre tenha cuidado ao mover o aparelho, pois ele é pesado. Use sempre luvas de proteção e calçado fechado. Não puxe o aparelho pelas alças.
• Instale o aparelho em um local seguro e adequado que atenda aos requisitos de
• instalação. É necessário respeitar as distâncias mínimas de outros aparelhos e elementos de cozinha.
• Ao instalar o aparelho, verifique se todas as portas abrem sem esforço.

Este aparelho está equipado com um sistema de aquecimento elétrico. Deve ser usado com uma fonte de alimentação elétrica.

Минимална висиа кухшиckог[eleme ntа (Mini- мална висиа[eleme nta Испов радne почe)	590 (600) mm
ШирINA кухшиckог[eleme nta	560 mm
ДубINA кухшиckог[eleme nta	550 (550) mm
Висиа подъе.stране уретаja	594 mm
Висиа за дъе.stране уретаja	576 mm
ШирINA подъе.stране уретаja	595 mm
ШирINA за дъе.stране уретаja	559 mm
ДубINA уретаja	569 mm
ДубINA уграеног уретаja	548 mm
ДубINA са OTворень IM Вразима	1022 mm
Минимална велочина вентлалционог OTвора. Отвор поставъен наdoesьог за дьоь страви	560x20 mm
ДужINA кабla за habалье. Кабл je поставъен у deсном углу са за дье страви	1500 mm
Мontaxни завrtьи	4x25 mm

2.2 Ligação à rede elétrica

PERIGO!

Pn3nk od noxkapa n ctpyjHOr yapa.

Cba npikbbyuBaHa cTpye tpe6a da oabn KBaIINΦKOBAn eJeKtpnayap. - Ypehaj mopa da 6yde y3emJbeH. - YBepnte ce da cy napametpn Ha nnouizn ca texhnuKm KapaKtepncIkama KOMNaT6nHn ca odrobapajyhm npametprma eNeKtpnue Me pxe 3a Hanajahe. - YBek kopnicte npoincho yrgaheny ytnuHnCy ca 3aWTNtOM oD cTpyjHor yapa. - HemojTe da kopnstte aandaTpe ca Bnue yTuHnua n npOdyKne Ka6NoBe. - Поверпгдда НИСТЕ OПТETИМ ГАВно HANAJБЕ И КбЛ 3a HANAJAJBe. YKOLNko CTpyJH N KбЛ Tpe6a Да се Замен,TO Tpe6a Дa obavи NaW OBNAwHeH N cepBnCHN ueHTap. He do3BoInTe da Ka6n 3a HanajaHne DoOpnye nnDoHe 6n3y BpaTIma ypehaja nn HnShn nCnoD ypehaja, HapOHTo KaJa ypehaj paN nn KaJa cy Bpata Bpena.

3aHTIa Oy ydapa DEIOBA NOi HanoHOM I N3oNobAHnx DeIOBa Mopa Da Ce npuBpCTn Tako da He MoKe Da ce yKNOH6e aJata. - Pππκβγυγινe rπανBΗ παδλη 3a Ḁπαραλαίνε έντη Σινημε τεκ Ḁντηκινητης τοῦ καραγίνηνινινητης. BODινe paγγα έντη Σινημε Πριστινη Μρεχθόνινη Μγικαύνηνινινης. Ako je 3nnda yTuHnua Ja6aba, HemojTe da npNKbUyjete MpeJHN yTnKaU. He ByuNTe Ka6n 3a HanajaHe KaKo 6nCTe NCKbUynIypehaj. Ka6n NCKbUynTe Tako ITo hete n3ByHn yTuKaU n3 yTuHnIe. - Kopncntte camo ncpnabHe pactabHe npekndaue: 3aHTnThe npekndaue, ocngypaee (ocngypaee ca habojem tpe6a ckHyTu ca hoca), ayTomatCke 3aHTnThe npekndaue in KOhtakTope. - Y eJekTpnuHoj nHCTanauJn Mopa noctoJatn pactaBn npKeiDaU KoJn Bam omOryhaba da nckbuynte cBe qa3e HanajaHa ypehaja. Pa3MaK n3MeHy KOtakata Ha pactaBHom npKeiDaU Mopa Da n3Hocn HajmaHe 3 mm. - Потунно засторе врata на уpehoeя по Heroшто поьжete Мразхни утукай утучниу. - Ypehaj ce nCnOpuyje ca cTpyjHm yTuKaayem n cTpyjHm Ka6Jiom.

3a npceek ka6na norlejaTe noTaTke o yKynHoj cHa3n Ha nIoouuCn caTexHnKIM KapaKtepcntkama: Takohe moKeTe norledaTu Ta6eny:

TnnoBn ka6JIOBa 3a HnctaJIauzju yIu 3aMeHy 3a Ebpony: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Укuppna с Chara (W)	Пресек кабla (mm2)
мakсимално 1380	3x0.75
мakсимално 2300	3x1
мakсимално 3680	3x1.5

10.1 Kontrponha 6paBa

Ова Функциja спреача сlüчajny помени Функциje anapara.T.
Укъчи-te je kaда anapat ради - подешени Кубање се наставьа, komандана табla ѳ за-Kъчana.Yкъчи-te ra kaда ща apatr Искъчен - не моче да се укъчи, конт polna табla ѳ за-Kъчana.
OK	OK - پит��сни и држITEддбосте укъчелл phункциию.Звуни сигнал.	OK - پит��сни и држITEддбосте ща kont polna табla ѳ за-Kъчana.
3x- trpeneri kaда ще конт polna брава укъчena.

10.2 Aytomatcko NCKJbUyNBaHbe

I3 6e36eHnOCHnx pa3nora neHnUca ce nCKbUyJe hakoH HeKOr BpeMeHa aKO fYHKuJa 3aRpeBaHa paAn, a BN He npomehnte noDeShaBaHa.

(℃)	(4)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5
250 - м akсимално	3

Aytomatcko nckbuynbae He paDi ca yHKunjama: CBeTIO, TempepaTyprn ceH3Op, BpeMe OndaraHa.

10.3 BeHTnlaTop 3a xHaJIeHbe

Kaanda anapat paani, BeHTnlaTOp 3a xHaJHeBe ce ayTomatcKn yKbIyUye KaKO bN XnaIIO nOBpHIne anapata. Ako NCKbIyUHeTe anapat, BeHTnlaTOp 3a xHaJHeBe MoKe da HacTabN da paani DOK ce anapat He OXlaDiN.

11. KOPINCHN CABETN

11.1 Bnaxno neuehe y3 BeHTnlaTop

3a noctn3aHae haj6oJbNx pe3yItaTa, npiDpxabajTe ce cabeta HabeDeHnx y Ta6eIn y NaCTaBky.

ATENCIONALCLIENTEYSERVICIO

10. FUNÇÕES ADICIONAIS 536

10.1 Bloqueio. 536

Carriles telescópicos

10. FUNÇÕES ADICIONAIS

10.1 Bloqueio

Utilize utensílios de cozinha de metal para melhorar a economia de energia.
